1 MAGYAR KERESKEDELMI ÉS IPARKAMARA Szakma Kiváló Tanulója Verseny Elődöntő ÍRÁSBELI FELADAT MEGOLDÁSA Szakképesítés: SZVK rendelet száma: Modulok: Modulon kívüli szakmai ismeretek és technológiák Elérhető pontszám: 50 pont Az írásbeli verseny időtartama: 90 perc 2014.

2 Egy családi ház villanyszerelési tevékenységét gondolja végig. Az alábbi feladatok egy lakóház villanyszerelési feladataihoz kapcsolódnak. Az épületben a szerelés alapvetően vakolat alá süllyesztett, vékonyfalú műanyag védőcsőben történik. A helyiség falazatának anyaga tégla. A szerelésnél, az áramkör kialakításnál, a védelmi berendezések és fogyasztók szerelésénél a szakszerűségnek, a munkavédelmi-, biztonságtechnikai-, gazdasági előírásoknak kell érvényesülni. Válaszaival segítse a hatékony, előírásoknak megfelelő munkavégzést. 1. Feladat Határozza meg a villanyszerelési feladat (vakolat alá süllyesztett, vékonyfalú műanyag védőcsővel szerelés) eszközszükségletét, állapítsa meg a munkafázisokat, azok műveleti sorrendjét, tartalmi részleteit! a.) A munkatevékenység szerszám szükséglete: Nyomvonal kijelölő kicsapó, lézer Kézi fúrógép, dobozmaró Horonymaró, vésőgép, vésés kéziszerszámai (véső, kalapács) Kőműves eszközök Csavarhúzókészlet Fogók csípőfogó, univerzális fogó Vezetékcsupaszoló szerszámok Műszerek - szigetelési ellenállásmérő, érintésvédelmi célműszer, feszültségmérő 4 pont 2

3 b.) Határozza meg a főbb munkafázisokat, azok műveleti sorrendjét, tartalmi részleteit. Főbb munkafázisok Előkészületi munkák Nyomvonal kijelölése Horony- és fészekvésés Dobozok, ékek beépítése Műanyag védőcsövek horonyba fektetése Hornyok elvakolása Vezetékek térítése és behúzása Vezetékek azonosítása, kötések elkészítése Szerelői ellenőrzés, üzembe helyezés Főbb munkafázisok tartalmi részletezése Eszközök előkészítése, ellenőrzése Fogyasztók és elágazó dobozok helyének kijelölése Védőcsövek nyomvonalának kijelölése Kötő- és szerelvénydobozok helyének kivésése Védőcsövek hornyainak kivésése Dobozok, ékek beépítése Védőcsövek méretre szabása, alakítása, hajlítása Védőcsövek elhelyezése. Védőcsövek rögzítése Hornyok elvakolása A vezetékek leszabása A vezetékek térítése. A vezetékek behúzása. Vezetékek azonosítása Szerelvények bekötése. Vezeték-összekötések elkészítése Folytonosságvizsgálat. Szigetelési ellenállás ellenőrzése Feszültség alá helyezés. Működési próba 4 pont 2. Feladat A lakáselosztó táblán IP 20 felirat található. Mit jelent a feliratban az első szám? a) mechanikai behatás elleni védettségi fokozat b) víz behatolása elleni védettségi fokozat c) nem a védettségre utaló szám 3

4 3. Feladat A lakáselosztó táblán 12 áramkör van kialakítva. Mi indokolja ezt a nagyszámú áramkör kialakítást? a) az olcsóbb kialakítás b) az üzembiztonság és a szelektivítás c) a fogyasztók nagy száma. 4. Feladat A lakás túláramvédelmét a lakáselosztón elhelyezett kismegszakítókkal oldják meg. Válassza ki a túláramvédelemmel szemben támasztott elvárásokat. több helyes válasz is lehetséges a) szelektív legyen b) érzékenység c) gyors működésű legyen d) a túlfeszültség védelmet is biztosítsa e) a kioldási idő a túláram nagyságától függjön 5. Feladat Mekkora nagyságú áramerősségre kell működni az kismegszakítóknak? 4 x 1 pont 4 pont a) minden, a névlegesnél nagyobb áramra (azaz a túláramokra) b) csak a zárlati áramra c) csak a túlterhelési áramra 6. Feladat A fürdőszobában a villamos fogyasztók számára dugaszolóaljzatokat alakítanak ki. A borotválkozáshoz is felszerelnek csatlakozási lehetőséget. Lehet borotválkozáshoz védőérintkező nélküli dugaszolóaljzatot kialakítani? a) lehet, ha 1,5 m magasság felett van, és feliratozták borotva b) lehet, ha csak akkor működik, amikor a fürdőszoba világítás c) semmi féle körülmények között nem lehet 4

5 7. Feladat Egyes villamos fogyasztókon az alábbi jelölés található. Mit jelöl az alábbi jelzés? a) kettős vagy megerősített szigetelésű villamos szerkezet b) I. érintésvédelmi osztályú villamos berendezés c) Törpefeszültségű készülék 8. Feladat A Beszerzéstől egy dobozban érkeztek a világítási áramkörökhöz rendelt egysarkú-, csillár- és váltókapcsolók. Válassza ki a helyes válasz alapján a váltókapcsolókat. a) a váltókapcsolónak 1 működtető billentyűje és 2 csatlakoztatási pontja van b) a váltókapcsolónak 2 működtető billentyűje és 3 csatlakoztatási pontja van c) a váltókapcsolónak 1 működtető billentyűje és 3 csatlakoztatási pontja van 9. Feladat A garázsban egy központi szellőztető ventilátor van elhelyezve. Határozza meg a motor felvett áramerősségét névleges terhelésnél, ha az egyfázisú motor névleges feszültsége 230 V, felvett teljesítménye 3,5 kw, és a teljesítménytényező ( cos ρ ) 0,85! a) 17,9 A P/(U*cosρ) = 3500/(230*0,85) b) 12,9 A P/U*cosρ = 3500/230*0,85 c) 1,79 A P/(U*cosρ) = 350/(230*0,85) 5

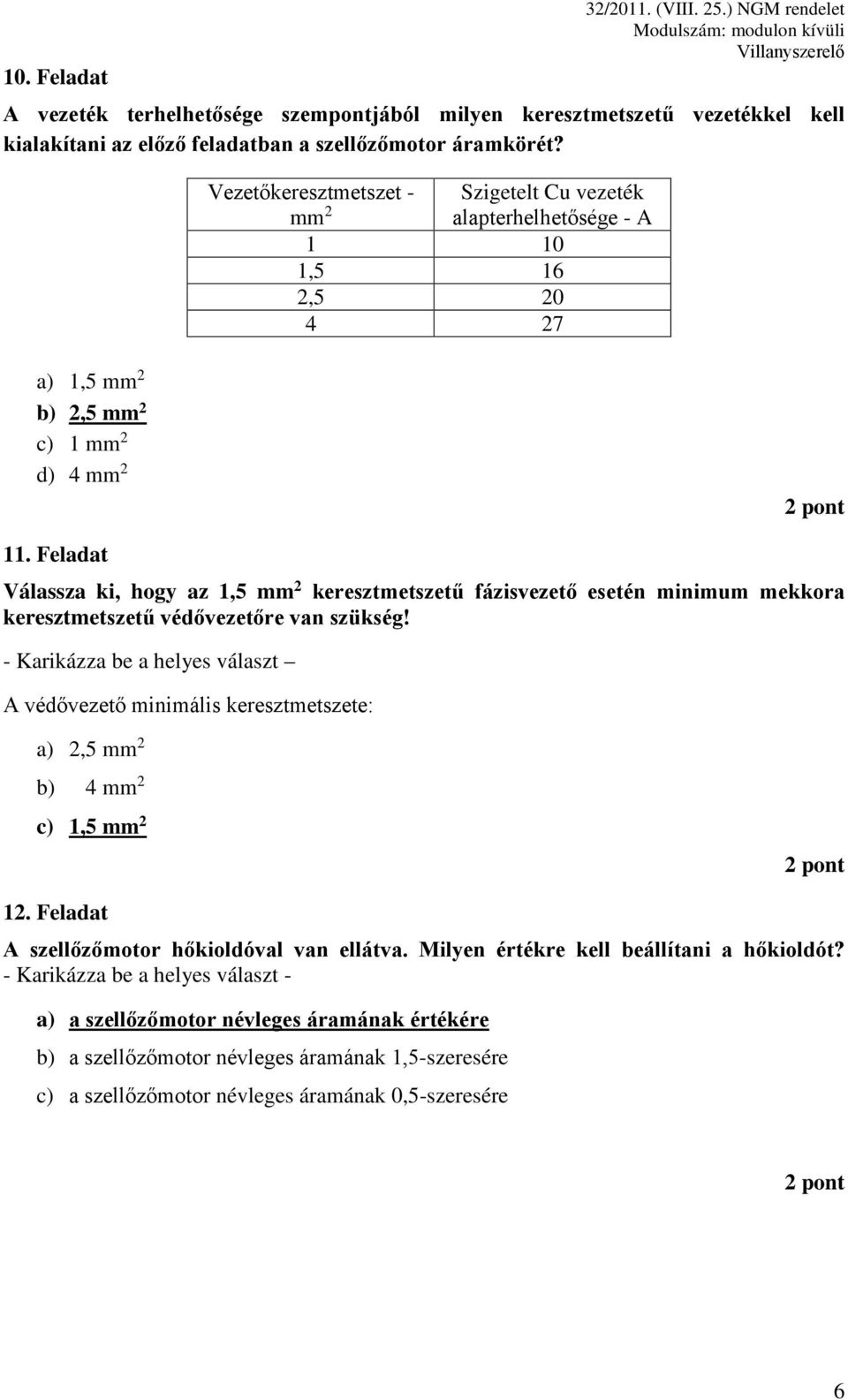

6 10. Feladat A vezeték terhelhetősége szempontjából milyen keresztmetszetű vezetékkel kell kialakítani az előző feladatban a szellőzőmotor áramkörét? Vezetőkeresztmetszet - mm 2 Szigetelt Cu vezeték alapterhelhetősége - A ,5 16 2, a) 1,5 mm 2 b) 2,5 mm 2 c) 1 mm 2 d) 4 mm Feladat Válassza ki, hogy az 1,5 mm 2 keresztmetszetű fázisvezető esetén minimum mekkora keresztmetszetű védővezetőre van szükség! A védővezető minimális keresztmetszete: a) 2,5 mm 2 b) 4 mm 2 c) 1,5 mm Feladat A szellőzőmotor hőkioldóval van ellátva. Milyen értékre kell beállítani a hőkioldót? a) a szellőzőmotor névleges áramának értékére b) a szellőzőmotor névleges áramának 1,5-szeresére c) a szellőzőmotor névleges áramának 0,5-szeresére 6

7 13. Feladat Az épület hibavédelme (érintésvédelme) nullázás (TN-S). A nullázásos védővezetős érintésvédelmi mód ( TN ) esetén a hurokimpedanciát az alábbi képlet szerint számíthatjuk: Zs Ia Uo a) Nevezze meg a képletben szereplő villamos fogalmakat. Zs hurokimpedancia, Ia kioldószerv kioldó árama, Uo fázisfeszültség három helyes válasz esetén, hiányos válasz esetén nulla pont b) Az egyik lakásban áram-védőkapcsolót alkalmaztak, amelyek jellemzői: 1x25A; 30mA. Mekkora lehet a megengedett legnagyobb hurokellenállás? 230 V / 0,030 A = ohm a) 9,2 Ω b) 7,66 kω c) 1,66 kω 14. Feladat A konyhában kombinált ( gáz, elektromos ) tűzhely van. Az elektromos sütő védőérintkezős dugaszolóaljzatba van csatlakoztatva. Ezzel a megoldással a tűzhely be van kötve az érintésvédelmi rendszerbe? a) IGEN b) NEM 7

8 15. Feladat A világítótestek csatlakoztatásához fázis-nulla-védővezetős kialakítást valósítottak meg. A műanyag világítótestek esetén szükség van erre? 16. Feladat a) IGEN b) NEM A lakásnál külső és belső villámvédelmet alakítottak ki. Az alábbi felsorolásból válassza ki a külső villámvédelmi rendszer helyesen megjelölt részeit. a) felfogó, C típusú túlfeszültség levezető, földelő b) felfogó, fém tetőszerkezet, levezető c) felfogó, levezető, földelő 17. Feladat Mikor kell a villámvédelmi rendszer földelőjét bekötni a lakás érintésvédelmi hálózatába? a) tilos a két rendszert összekötni b) minden esetben össze kell kötni c) akkor nem kell összekötni, ha a lakás érintésvédelmi földelése és a villámvédelem 18. Feladat földelője egy közös földelés A belső túlfeszültség védelemnél a számítógép védelmére túlfeszültség-védelemmel ellátott dugaszolóaljzatot használnak. Milyen fokozatú belső túlfeszültség védelemnek felel meg ez a megoldás? a) B fokozat b) C fokozat c) D fokozat 8

9 19. Feladat A szerelői ellenőrzésnél szigetelési ellenállást mérnek. Milyen vizsgáló feszültséggel kell mérni? a) egyenfeszültséggel kell mérni a szigetelési ellenállást b) váltakozófeszültséggel kell mérni a szigetelési ellenállást c) mindegy, hogy egyen- vagy váltakozófeszültséggel mérik a szigetelési ellenállást 20. Feladat A háznál a villamos hálózatot javítják, amelyhez a hálózat egy részén feszültségmentesítést kell végrehajtani. Rakja sorrendbe a feszültségmentesítés lépéseit! sorszám művelet 1. teljes leválasztás 5. a közeli, feszültség alatti részek elleni védelem biztosítása 4. kisütés, földelés, rövidrezárás végrehajtása 3. a villamos berendezés feszültség nélküli állapotának ellenőrzése 2. visszakapcsolás elleni biztosítás helyes sorrend esetén, egyébként nulla pont A modul elérhető részpontszáma: 50 pont 9
