OLEO-MAC SH 400 ágaprító Használati útmutató

Átírás

1 OLEO-MAC SH 400 ágaprító Használati útmutató A készülék szériaszáma:

2 HASZNÁLATI ÚTMUTATÓ ELŐSZÓ Tisztelt Hölgyem/Uram, Szeretnénk megköszönni Önnek, hogy megvásárolta cégünk ágaprító készülékét. A használati útmutató azért készült, hogy Ön a berendezést rendeltetés szerűen tudja használni, és így az a lehető legtovább rendelkezésre álljon. A technológiai fejlesztésekre, berendezésre vonatkozó szabályok és előírások országonként változhatnak, így a használati útmutatóban szereplő specifikációkat és információkat a gyártó előzetes tájékoztatás nélkül megváltoztathatja. A használati útmutatóban látható képek bemutatják a legfontosabb lépéseket a berendezés használata során. Amennyiben bármilyen probléma vagy kérdés merülne fel a berendezéssel kapcsolatban, kérjük keresse fel kereskedőjét/szervizét. A használati útmutatót mindig tartsa a berendezés közelében, bármikor szüksége lehet rá. Amennyiben eladja a berendezést, adja vele a használati útmutatót is. A használati útmutatót tilos írásos engedély nélkül sokszorosítani. TARTALOMJEGYZÉK Biztonsági figyelmeztetések 2 Biztonsági matricák 4 Azonosító adatok 5 Technikai információk 5 Az ágaprító részegységei 6 Az ágaprító összeszerelése 7 Az ágaprító használata 12 A készülék tárolása 13 A készülék szállítása 14 A vágókések cseréje (a cseréhez szakképzett szerelő szükségeltetik) 14 Hibaelhárítás 15 Karbantartás 15 A készülék tisztítása 15 BIZTONSÁGI FIGYELMEZTETÉSEK Fordítson különös figyelmet a következő szimbólumokkal jelöltek elolvasására és értelmezésére: FIGYELEM A jelölés súlyos vagy végzetes sérülés esetleges bekövetkezésére hívja fel a figyelmet, amennyiben a felhasználó figyelmen kívül hagyja a használati útmutatóban leírtakat. FIGYELEM: A jelölés személyi sérülés vagy a készülékben keletkező kárra hívja fel a figyelmet, amennyiben a felhasználó nem követi a használati útmutatóban leírtakat. MEGJEGYZÉS: hasznos információkat közöl. A jelölés felhívja a figyelmet, hogy a gép kezelője fokozott óvatossággal végezze el az aktuális műveletet. Amennyiben bármilyen problémája vagy kérdése lenne az ágaprítóval kapcsolatban, kérjük keresse fel viszonteladóját. FIGYELEM: az ágaprítót úgy tervezték, hogy a használati útmutatóban leírtak betartása mellett hosszú ideig megbízhatóan szolgálja önt. Kérjük, hogy a készülék használatba vétele előtt figyelmesen olvassa el és értse meg a használati útmutatóban leírtakat. A készülék nem megfelelő használata meghibásodáshoz vagy akár személyi sérüléshez is vezethet

3 Használat/információk - Mielőtt megkezdené a berendezés használatát, kérjük figyelmesen olvassa el a használati útmutatót, így informálódhat a berendezés irányításáról és a betartandó biztonsági előírásokról. A használatba vétel előtt legyen tisztában azzal, hogyan lehet a motort gyorsan leállítani. - A berendezést csak a használati útmutatóban leírtak szerint szabad üzemeltetni. - Ne feledje, hogy minden esetben a gépkezelő felelős a körülötte lévő emberek épségéért. A gépkezelő felelős a használat közben fellépő esetleges veszélyek elhárításáért. - A készüléket nem használhatják olyan személyek (beleértve a gyermeket is) akik fizikai, érzékszervi vagy mentális sérüléssel rendelkeznek vagy olyan személyek, akik nem sajátították el az ágaprító kezeléséhez szükséges tudást. Minden esetben ügyeljen rá, hogy a gyermekek ne tudjanak a készülékkel játszani. - Egyes országokban helyi törvények szabályozzák a berendezés használójának minimális életkorát. - Ne használja a berendezést amennyiben olyan gyógyszerek vagy más szerek hatása alatt áll, melyek lassítják a reakció időt vagy elálmosítanak. - A berendezés használata közben mindig viseljen megfelelő védőfelszerelést, biztonsági lábbelit, hosszú szárú nadrágot, munkavédelmi szemüveget, kesztyűt és fülvédőt. Ne viseljen laza ruházatot, sálat, nyakkendőt a berendezés használata közben. - A berendezést csak a használati útmutatóban leírtak szerint szabad használni. Minden más felhasználási balesethez vagy a berendezés sérüléséhez vezethet. Előkészítés - Gondosan ellenőrizze az aprítandó anyagot és távolítson el belőle minden veszélyes tárgyat (köveket, vezetékeket, üvegeket, fém tárgyakat, stb.). - A készülék elindítása előtt ellenőrizze a csavarok és anyák és egyéb részegységek rögzítettségét valamint a biztonsági elemek meglétét. Amennyiben a figyelmeztető vagy a használatot szemléltető matricák sérültek vagy elvesztek, kérjük azonnal pótolja őket. - Időszakonként ellenőrizze le a berendezés elektromos vezetékét, hogy meggyőződhessen annak megfelelő állapotáról. - Ellenőrizze a készüléket szivárgásokat keresve (olaj, üzemanyag, stb.). - Ne használja a berendezést amennyiben más személyek 5 méternél közelebb tartózkodnak. - A készüléket csak nyílt, szilárd és sík területen használja (pl. ne használja falak vagy más nagyméretű tárgyak között). - Ne használja az ágaprítót kőburkolaton vagy kavicson, ahol a felaprított, kiömlő anyag sérüléseket okozhat. Figyelem! Veszély! Az üzemanyag kifejezetten gyúlékony! - Az üzemanyagot csak és kizárólag üzemanyag tárolására alkalmas kannában tárolja. Csak nyílt területen töltse fel a készüléket üzemanyaggal. Üzemanyag feltöltés közben tilos a dohányzás! - Járó és túlmelegedett motornál ne távolítsa el az üzemanyagtartály fedelét és ne töltse fel az üzemanyagtartályt. - Amennyiben feltöltés közben kiömlött az üzemanyag a földre, vigye távolabb a készüléket a helyszíntől és várja meg amíg az üzemanyag elpárolog. A kiömlött üzemanyag közelében nyílt láng használata tilos. - Az ágaprítót egy száraz helységben tárolja. Ne tárolja az ágaprítót olyan helységben ahol az elpárolgó benzingőzt begyújthatja szikra, láng vagy egyéb erős hőforrás. - Minden alkalommal húzza meg az üzemanyagtartály sapkáját. - Lehetőség szerint járassa ki az üzemanyagot a tárolás idejére, ezzel csökkentheti az üzemanyag kifröcskölődésének veszélyét. - Ne üzemeltesse a készüléket zárt térben, mivel készülék által kibocsátott szénmonoxid akár halált is okozhat. - Az üzemanyagtankot ne töltse fel zárt helységben. Használat - Ne használja az ágaprítót lejtőn (az ágaprító elgurulhat). - A készülék használata előtt győződjön meg róla, hogy a beömlő garat üres. - Az ágaprítót ne emelje meg és ne gurítsa odébb járó motor mellett. - A motor indításakor tartsa be a használati útmutatóban leírtakat és ügyeljen rá, hogy az arca és a teste távol legyen a beömlő garattól. - Amennyiben nem használja az ágaprítót, állítsa le a motorját. - Ne tegye a kezét vagy egyéb tárgyat a készülék házára, ne tegyen ruhaneműt vagy egyéb tárgyat a beömlő garatba, a kilépő nyílás elé illetve bármely más mozgó alkatrész közelébe. - Ügyeljen rá, hogy az ágaprító minden körülmények között szilárdan álljon a talajon. A készüléket nem szabad alátámasztani. A készülék betöltése közben mindig a készülékkel egy szinten helyezkedjen el, ne álljon rá semmilyen tárgyra. - Mindig tartson kellő távolságot az ágaprítótól. A készülék töltésekor különösen ügyeljen rá, hogy ne kerüljön fémdarab, kő, üveg, bádog vagy egyéb idegen test az ágaprítóba. - Amennyiben a következőkben felsoroltak egyikét (vagy akár egyszerre többet közülük) észleli, azonnal állítsa le a motort, húzza le a gyertya pipát és engedje kihűlni. Vizsgálja meg a berendezést és amennyiben szükséges egy szakember segítségével javíttassa meg azt az újbóli használatba vétel előtt: szokatlan hanghatás szokatlan vibráció, idegen tárgy kerül a garatba, az elektromos vezeték sérülése esetén. - A vágóélek sérülése esetén lásd. az ágvágó használata fejezetet. - Ne engedje, hogy a kiömlő nyílásnál túlságosan felgyűljön az aprólék, mivel ez aprólék esetleges visszajutását okozhatja a beömlő garatba. - Amennyiben a készülék eltömődött állítsa le az ágaprítót, húzza le a gyertyapipát majd távolítsa el az elzáródást okozó tárgyat (lásd a készülék használata fejezet). Tartsa tisztán az ágaprító motorját, ezzel elkerülheti az esetleges tűzeseteket, Ne feledje, hogy a motor elindítása azonnal mozgásba hozza a vágószerkezetet

4 - A készülék használata közben minden biztonsági elemnek és berendezésnek a helyén kell lennie. - A készüléket csak napfénynél vagy megfelelő világítás mellett szabad használni. - Nem eredeti kiegészítők használata a berendezés sérüléséhez vezethet, valamint azonnal maga után vonja a garancia elvesztését. - A készüléket ne szállítsa úgy, hogy közben csatlakoztatva van az elektromos hálózathoz. - Minden alkalommal amikor elhagyja a munkaterületet győződjön meg róla, hogy leállította a készüléket és lehúzta a gyertyapipát a gyújtógyertyáról - Ne billentse meg az ágaprítót miközben a motor jár. Karbantartás/tárolás - Tisztítás, átvizsgálás, beállítás, karbantartás és/vagy késcsere előtt minden esetben állítsa le a motort, húzza le a gyertyapipát a gyújtógyertyáról és várja meg amíg a készülék forgó alkatrészei teljesen megállnak. - Állítsa le a motort, húzza le a gyertyapipát a gyújtógyertyáról és várja meg amíg a készülék forgó alkatrészei teljesen megállnak mielőtt lecserélné a vágókéseket. A művelethez minden esetben használjon védőkesztyűt. - A vágó egység karbantartása alatt ügyeljen arra, hogy annak ellenére, hogy kinyitotta a karbantartó fedelet a kések még mozgásban lehetnek. - Rendszeresen ellenőrizze le a berendezésen található csavarok, anyák rögzítettségét. - A készüléket olyan helységben tárolja, ahol az esetlegesen kiáramló benzingőz nem képes szikrával vagy lánggal érintkezni. Hosszabb idejű tárolás esetén eressze le az üzemanyagot nyílt területen a benzintankból és úgy tárolja a berendezést. Téli, vagy hosszabb idejű leállás előtt járassa ki a tankból/karburátorból az összes benzint. Minden esetben várja meg míg lehűl a berendezés a tárolás megkezdése előtt. - Az esetleges tűz elkerülése érdekében mindig tartsa tisztán a motor egységeit a kipufogót az üzemanyagtartályt stb. Távolítsa el a kiömlött olajat, a felesleges kenőzsírt a berendezésről. - A készüléket ne üzemeltesse sérült kipufogóval. Amennyiben szükséges egy szakember segítségével cseréltesse ki a kipufogót. - Ne javítsa meg a megrongálódott alkatrészeket. A megrongálódott alkatrészeket egy szakember segítségével cseréltesse ki eredeti gyári alkatrészekre. - A saját biztonsága érdekében ne változtassa meg a berendezés karakterisztikáját, ne változtassa meg a karburátor beállítását. Az általános karbantartás a biztonságos használatot és a gép teljesítményét is nagyban befolyásolja - Ne iktassa ki a készülékbe épített biztonsági kapcsolót! Irányítás, kezelés, szállítás - A készülék nem alkalmas személyek szállítására. - A készüléken történő bármilyen karbantartást, munkavégzést csak a készülék leállítása után, a fogó alkatrészek megállása után szabad végrehajtani. - Ne szállítsa az ágaprítót bekapcsolt motorral. - Használat: Ne emelje fel egymaga a készüléket. A készülék tömegét megtalálhatja a gépen lévő azonosítón illetve a használati útmutatóban. - A készülék szállítása előtt minden esetben várja meg, amíg a vágókés teljesen megáll. - Amennyiben a készüléket utánfutón vagy platón kívánja szállítani a fel és lepakoláshoz használjon rámpát. - A biztonságos szállítás érdekében megfelelően rögzítse az ágaprítót a szállító járművön. - A készüléket csak kikapcsolt állapotban kihúzott elektromos vezetékkel és álló vágókésekkel szabad szállítani egy arra alkalmas jármű segítségével. Ne szállítsa a készüléket más módon. - A készüléket nem szabad vontatni. BIZTONSÁGI MATRICÁK Kérjük, fokozott figyelemmel használja az ágaprítót. Az ebben a fejezetben látható biztonsági matricákat megtalálja a berendezésen. Ezek a biztonsági matricák segítik Önt a berendezés biztonságos kezelésében. A matricák lényeges jelentését ebben a fejezetben láthatja. Ezek a biztonsági matricák az ágaprító részét képezik. Amennyiben valamelyik leesik, vagy nehezen olvashatóvá válik, kérjük keresse fel kereskedőjét vagy szervizét és cserélje le azt. Tartsa be a biztonsági figyelmeztetéseket. Veszély! Forgó kések. Tartsa a kezét és a lábát megfelelő távolságban a készülék nyílásaitól. Veszély! Kirepülő tárgyak. Tartson kellő távolságot. Veszély! 1. Viseljen munkavédelmi szemüveget és fülvédőt. 2. Viseljen munkavédelmi kesztyűt

5 1. Minden javítási, karbantartási művelet előtt húzza le a gyertyapipát a gyújtógyertyáról. 2. Olvassa el a használati útmutatót. FIGYELEM Ne használja az ágaprítót deflektor nélkül. Várjon addig, amíg a forgó alkatrészek megállnak, mielőtt megfogná őket. Gázkar 1. gyors fokozat 2. lassú fokozat 3. STOP Garantált zajnyomás szint AZONOSÍTÓ ADATOK A - névleges teljesítmény B - tömeg kg-ban C - szériaszám D gyártási év E az ágaprító típusa F a gyártó neve és címe G CE azonosítás H motor fordulatszáma TECHNIKAI INFORMÁCIÓK Subaru EP 17 tömeg névleges teljesítmény motorfordulatnál garantált zajnyomás szint, 2000/14/EC hangnyomás a gépkezelő helyén, EN 13683:2007 bizonytalanság mért hangnyomás, 2000/14/EC, 2005/88/EC bizonytalanság 64 kg 3,7 kw /perc 100 db(a) 90,0 db(a) ± 1dB(A) 95,0 db(a) ± 1dB(A) - 5 -

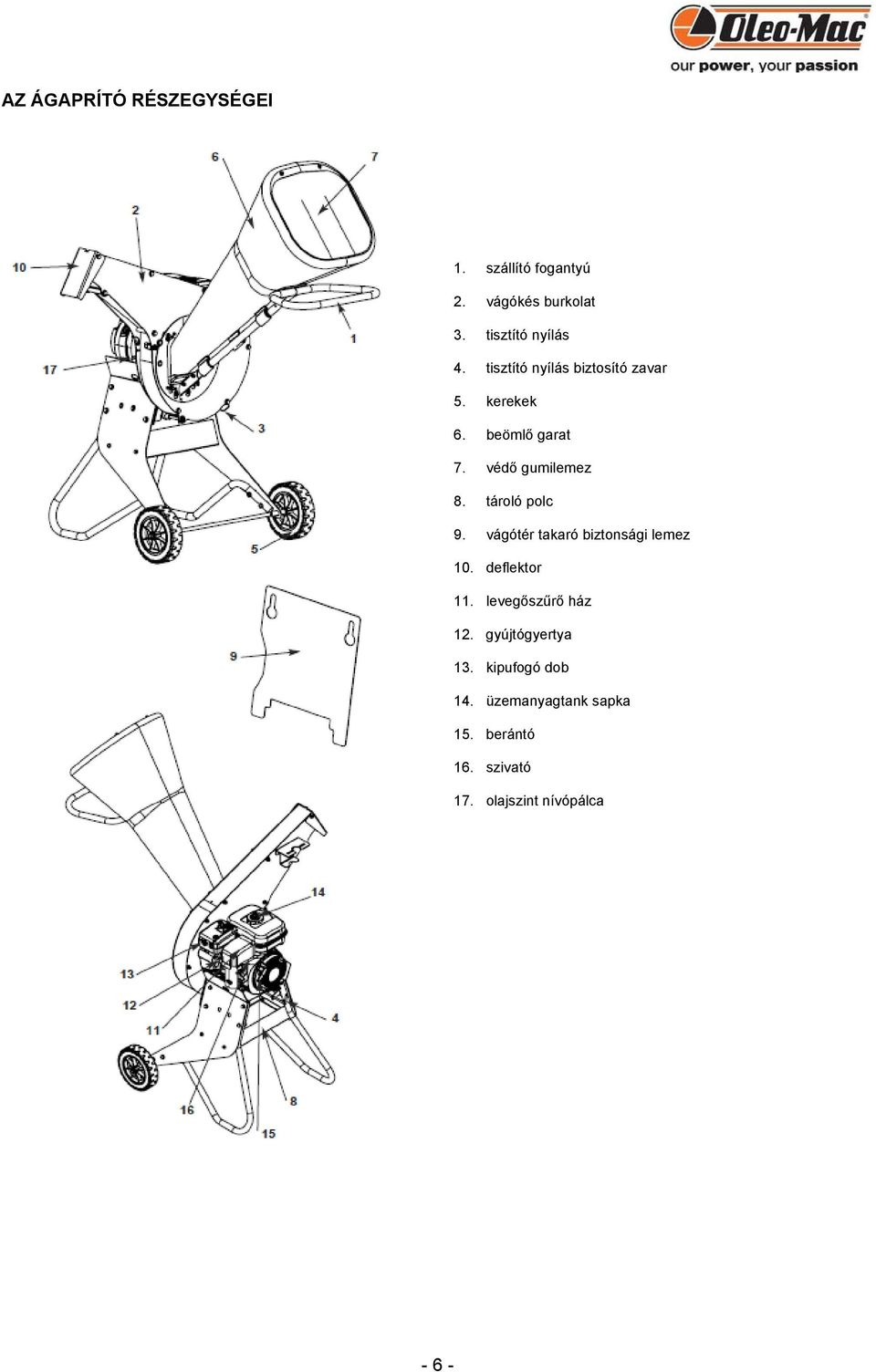

6 AZ ÁGAPRÍTÓ RÉSZEGYSÉGEI 1. szállító fogantyú 2. vágókés burkolat 3. tisztító nyílás 4. tisztító nyílás biztosító zavar 5. kerekek 6. beömlő garat 7. védő gumilemez 8. tároló polc 9. vágótér takaró biztonsági lemez 10. deflektor 11. levegőszűrő ház 12. gyújtógyertya 13. kipufogó dob 14. üzemanyagtank sapka 15. berántó 16. szivató 17. olajszint nívópálca - 6 -

7 AZ ÁGAPRÍTÓ ÖSSZESZERELÉSE Bontsa ki az ágaprító dobozát. Figyelem: a doboz felbontása után a következő alkatrészeket kell a dobozban találnia. Figyelem: A berendezés összeszerelésekor ügyeljen rá, hogy az elektromos motor ne legyen csatlakoztatva az elektromos hálózathoz. A doboz tartalma: s.sz. megnevezés db s.sz. megnevezés db 1 géptest 1 9 kerék persely 2 2 beömlő garat 1 10 lapos alátét Ø12 mm 4 3 láb összekötő cső 2 11 rögzítő alátét Ø12 mm 2 4 jobb láb 1 12 M6-os anya 4 5 bal láb 1 13 M6 x 16 csavar 4 6a tömör kerekek 2 14 M8 x 16 csavar 4 6b gumi kerék 2 15 M8 x kerék tengely 1 16 M8-as anya 12 8 tároló polc 1 A készüléket kérheti gumi vagy tömör kerékkel. A lábak és a géptest összeszerelése (FIGYELEM a lábak felszerelésének megkönnyítése érdekében először hagyja lazára a csavarokat, majd miután minden csavart a helyére tett és összeszerelte az egész gépet csak utána húzza meg őket.) - 7 -

8 Vegye ki a géptestet a dobozból (2 személy szükséges a művelethez) Helyezze fel az ágaprítót egy asztalra 2 egyforma méretű lécre (minimális vastagság: 60mm) az oldalára borítva. Győződjön meg róla, hogy csak a vágókés ház fekszik fel az asztalon (ne érjen le a csapágyház műanyag védőburkolata, a rögzítő csavarok, stb.). Szerelje fel a jobb oldali lábat és a jobb oldali láb összekötő csövet: s.sz. megnevezés db s.sz. megnevezés db 3 láb összekötő cső 1 15 M8 x 40 csavar 4 4 jobb láb 1 16 M8-as anya 6 14 M8 x 16 csavar 2-8 -

9 Szerelje fel a kerék tengelyt, a bal lábat és a bal oldali láb összekötő csövet: (ügyeljen rá, hogy először a kerék tengelyt csúsztassa be a már felszerelt láb furatába, utólag nem lesz rá lehetősége). s.sz. megnevezés db s.sz. megnevezés db 3 láb összekötő cső 1 14 M8 x 16 csavar 2 5 bal láb 1 15 M8 x 40 csavar 4 7 kerék tengely 1 16 M8 anya 6 Szerelje fel a tároló polcot a lábakra: s.sz. megnevezés db s.sz. megnevezés db 8 tároló polc 1 13 M6 x 16 csavar 4 12 M6-os anya 4-9 -

10 A kerekek és a kerék perselyek felszerelése s.sz. megnevezés db s.sz. megnevezés db 6a tömör kerekek 2 10 lapos alátét Ø12 mm 4 6b gumi kerék 2 11 rögzítő alátét Ø12 mm 2 9 kerék persely Helyezze le az ágaprítót a földre (figyelem: 2 ember szükséges a művelethez). Távolítsa el a vágótér takaró biztonsági lemezt

11 A beömlő garat felszerelése Győződjön meg róla, hogy a 4db M8-as anyát, kitekerte a tőcsavaron. Illessze a beömlő garat furatait a géptesten lévő csavarokhoz. Kapassa fel a rögzítő csavarokat majd húzza meg őket. Az üzemanyagtartály feltöltése A motor feltöltése motorolajjal FIGYELEM! A NO OIL felirat azt jelenti, hogy Önnek a gép első indítása előtt fel kell töltenie a motort motorolajjal. Minden esetben ellenőrizze le a motorolaj szintjét

12 AZ ÁGAPRÍTÓ HASZNÁLATA A motor elindítása A motort az ágaprító jobb oldalán állva indítsa be. Használat Javaslatok Az ágaprítóval aprítható anyagok: virágok, sövények ágai, 35 mm átmérőnél kisebb faágak. TILOS az ágaprítóba tenni: üveget, köveket, fém vagy műanyag tárgyakat. Az aprítás előtt minden esetben ellenőrizze le, hogy az aprítandó anyag nem tartalmaz idegen, oda nem illő tárgyakat. Amennyiben egy oda nem illő anyag került az ágaprítóba, azonnal állítsa le a motort, húzza ki az elektromos kábelt a hálózati csatlakozóból majd távolítsa el az idegen tárgyat az ágaprítóból. Amennyiben a készülék megsérült egy szakszerviz segítségével javíttassa meg azt. - Mielőtt behelyezné az aprítandó anyagot a garatba, várja meg amíg a motor eléri a maximális fordulatszámát. - Ne álljon közvetlenül a beömlő garat nyílása elé, mert az esetlegesen kirepülő tárgyak sérülést okozhatnak. - Győződjön meg róla, hogy senki sem tartózkodik a kiömlő nyílás közelében. - FIGYELEM Semmilyen körülmények között ne üzemeltesse az ágaprítót a kiömlő nyílás deflektora nélkül (a deflektor hiányában tárgyak repülhetnek ki a nyíláson melyek súlyos sérüléseket okozhatnak). - Mindig várja meg, amíg az aprító végzett az aktuális adaggal, csak utána tegye be a következő aprítandó mennyiséget, ezzel elkerülheti az esetleges eltömődést. - Amennyiben a motor fordulatszáma folyamatosan csökken használat közben egy kicsit óvatosan fogja vissza a behelyezett ágat, ezzel lehetőséget adva a motornak, hogy ismételten elérje a maximális fordulatszámát. - Amennyiben az ágaprító hajlamos behúzni a behelyezett ágat, majd így eltömíteni önmagát óvatosan fogja vissza az behelyezett aprítandó ágat - Amennyiben lehetséges ne helyezzen nedves növényeket az ágaprítóba (eltömődés veszélye állhat fenn). - Amennyiben lehetséges kerülje a teljesen száraz ágak ágaprítóba történő helyezését (ezek lényegesen nagyobb terhelést jelentenek a vágókések számára). - Az egyszerűbb és könnyebb munkavégzés érdekében mindig éles vágókésekkel dolgozzon

13 A motor leállítása Mindig várja meg amíg a beömlő garatból teljesen elfogynak a behelyezett aprítandó ágak, így elkerülheti az újraindítás utáni eltömődést. Figyelem: a motor tehetetlensége miatt a leállás viszonylag hosszú időt vesz igénybe. Az esetleges dugulás elhárítása (minden esetben viseljen védőkesztyűt) - Húzza le a gyertyapipát a gyújtógyertyáról. - Távolítsa el a beömlő garatban lévő ágakat. - Teljesen csavarja ki a tisztító nyílás rögzítő csavarját. - Húzza meg maga felé a csavar fogantyúját, majd nyissa le az ajtót. - Tisztítsa ki az eltömődést (mindig ellenőrizze le, hogy nem maradt ág a beömlő garatban és a kiömlő csőben) - Zárja vissza az ajtót (kövesse a fent leírtakat fordított sorrendben). Győződjön meg róla, hogy a rögzítő csavart teljesen visszatekerte és meghúzta (a motort csak azután tudja ismét beindítani, amennyiben a rögzítő csavar a helyén van és rögzítette azt). - AZ ÁGAPRÍTÓ TÁROLÁSA - Húzza le a gyertyapipát a gyújtógyertyáról. - Zárja el a benzincsapot. - Távolítsa el a beömlő garatban lévő ágakat. - Távolítsa el a beömlő garatot. - Helyezze vissza a berendezésre a vágótér takaró biztonsági lemezt és húzza meg a 2 db rögzítő csavart. - Helyezze fel a beömlő garatot a készülékre a képen látható módon

14 AZ ÁGAPRÍTÓ SZÁLLÍTÁSA Állítsa le a motort, húzza le a gyertyapipát a gyújtógyertyáról és zárja el a benzincsapot. Rögzítési pontok az ágaprító szállításához Ne emelje fel az ágaprítót. Az ágaprítót csak utánfutón vagy platón szabad szállítani. Minden esetben használjon arra alkalmas rámpát a felpakoláshoz. Hevederek segítségével kösse ki az ágaprítót a szállítás előtt. A lepakoláshoz kövesse a fenti instrukciókat fordított sorrendben. A VÁGÓKÉSEK CSERÉJE (a cseréhez szakképzett szerelő szükségeltetik) - Állítsa le a motort és húzza le a gyertyapipát a gyújtógyertyáról. - Nyissa ki a géptest alján található vágótér takaró biztonsági ajtót (lásd Az esetleges eldugulás elhárítása fejezetben). - Szerelje le a beömlő garatot. - Egy 5-ös imbuszkulcs és egy 13-es villáskulcs segítségével lazítsa meg a késeket (3) rögzítő 4 csavart (1) és anyát (2). - A 2 db vágókést mindig egyszerre cserélje le. Minden csere alkalmával cserélje le a csavarokat és az anyákat is. (Figyelem: csak gyári alkatrészeket építsen be a kések cseréjekor). - Szerelje fel az új vágókéseket. Ne feledje el visszaszerelni a kések ellensúlyozására szolgáló lemezt (4) (a csavarok meghúzási nyomatéka 24 Nm). A késeknek párhuzamosan kell állniuk a felszerelés után

15 HIBAELHÁRÍTÁS Az ágaprítót nem lehet elindítani - Ellenőrizze le az üzemanyag szintet. - Ellenőrizze le, hogy a gyertyapipa megfelelően van-e csatlakoztatva. - Ellenőrizze le, hogy a biztonsági kapcsoló benyomott állapotban van-e (a vágótér takaró biztonsági lemez rögzítő csavarjának teljesen meghúzott állapotban kell lennie). - Ellenőrizze le, hogy a beömlő garat megfelelően van felszerelve a helyére (egy biztonsági kapcsoló helyezkedik el alatta). A vágókések nem vágnak megfelelően - Élezze meg a vágókéseket egy élező segítségével betartva a vágóélre vonatkozó élezési szögeket (a jobb eredmény elérése érdekében kérjük forduljon szakemberhez a művelet elvégzéséhez). - Amennyiben a vágókések sérültek, cserélje ki őket. KARBANTARTÁS Állítsa le a motort és húzza le a gyertyapipát a gyújtógyertyáról. Várja meg amíg a motor kihűl. Minden esetben viseljen munkavédelmi kesztyűt. Minden használat előtt ellenőrizze le a következőket az ágaprítón: - Ellenőrizze a vágókések állapotát és rögzítettségét, a késeken nem lehetnek nagyobb sérülések. - Ellenőrizze a kiömlő nyílás deflektorának állapotát és rögzítettségét. - Ellenőrizze a beömlő garat állapotát és rögzítettségét. - Ellenőrizze a készülékhez használt elektromos kábel állapotát. Amennyiben az elektromos kábelek közül valamelyik sérült, úgy az a biztonsági rendszerek működésképtelenségéhez vezethet. Ilyen esetben az ágvágó extrém veszélyessé válhat. - Ellenőrizze l motorolaj szintjét, amennyiben szükséges töltsön utána. - Ellenőrizze az üzemanyag szintjét. 20 üzemóránként végezze el a következő műveleteket: - Ellenőrizze a kések élességét és rögzítettségét (a vágókéseket rögzítő csavarok meghúzási nyomatéka 24 Nm). - Ellenőrizze a gépen lévő összes csavar és anya feszességét. - Zsírozza meg a kerekek perselyeit. 50 üzemóránként vagy évente végeztesse el egy szakképzett szerelővel a következőket: - Zsírozza meg a csapágyazást. - Cserélje le a motorolajat. - Ellenőrizze a biztonsági kapcsolók működését. - Ellenőrizze az ellenkések állapotát (3 mm hézagnak kell lennie a vágókés és az ellenkés között). - Cserélje le a vágókéseket és az azokat rögzítő csavarokat újakra. A vágókés rögzítő csavarok meghúzási nyomatéka 24 Nm. Figyelem: csak a gyártó által forgalmazott, eredeti vágókéseket és csavarokat építsen be! A KÉSZÜLÉK TISZTÍTÁSA - Minden használat után. - Állítsa le a motort és húzza le a gyertyapipát a gyújtógyertyáról. - Várja meg amíg a motor lehűl, így elkerülhet egy esetleges égési sérülést. - Viseljen munkavédelmi kesztyűt. - A vágó részek tisztításához használjon seprűt vagy ecsetet. Ne tisztítsa a készüléket vízsugár segítségével (rozsdásodást, motor meghibásodást, elektromos zárlatot okozhat)
