1 KTV koaxiális kábelek mérése Összeállította: Mészáros István tanszéki mérnök 1

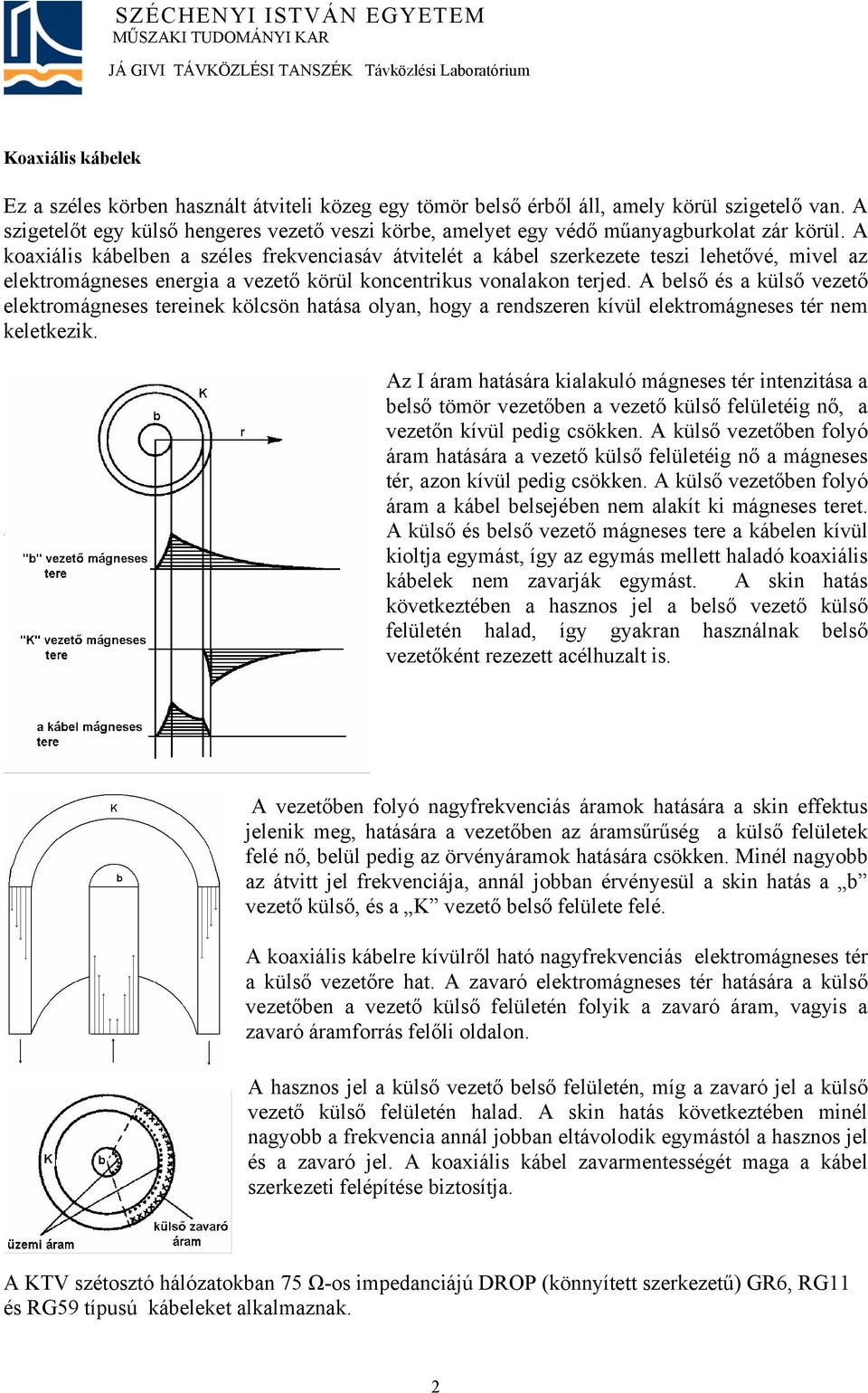

2 Koaxiális kábelek Ez a széles körben használt átviteli közeg egy tömör belső érből áll, amely körül szigetelő van. A szigetelőt egy külső hengeres vezető veszi körbe, amelyet egy védő műanyagburkolat zár körül. A koaxiális kábelben a széles frekvenciasáv átvitelét a kábel szerkezete teszi lehetővé, mivel az elektromágneses energia a vezető körül koncentrikus vonalakon terjed. A belső és a külső vezető elektromágneses tereinek kölcsön hatása olyan, hogy a rendszeren kívül elektromágneses tér nem keletkezik. Az I áram hatására kialakuló mágneses tér intenzitása a belső tömör vezetőben a vezető külső felületéig nő, a vezetőn kívül pedig csökken. A külső vezetőben folyó áram hatására a vezető külső felületéig nő a mágneses tér, azon kívül pedig csökken. A külső vezetőben folyó áram a kábel belsejében nem alakít ki mágneses teret. A külső és belső vezető mágneses tere a kábelen kívül kioltja egymást, így az egymás mellett haladó koaxiális kábelek nem zavarják egymást. A skin hatás következtében a hasznos jel a belső vezető külső felületén halad, így gyakran használnak belső vezetőként rezezett acélhuzalt is. A vezetőben folyó nagyfrekvenciás áramok hatására a skin effektus jelenik meg, hatására a vezetőben az áramsűrűség a külső felületek felé nő, belül pedig az örvényáramok hatására csökken. Minél nagyobb az átvitt jel frekvenciája, annál jobban érvényesül a skin hatás a b vezető külső, és a K vezető belső felülete felé. A koaxiális kábelre kívülről ható nagyfrekvenciás elektromágneses tér a külső vezetőre hat. A zavaró elektromágneses tér hatására a külső vezetőben a vezető külső felületén folyik a zavaró áram, vagyis a zavaró áramforrás felőli oldalon. A hasznos jel a külső vezető belső felületén, míg a zavaró jel a külső vezető külső felületén halad. A skin hatás következtében minél nagyobb a frekvencia annál jobban eltávolodik egymástól a hasznos jel és a zavaró jel. A koaxiális kábel zavarmentességét maga a kábel szerkezeti felépítése biztosítja. A KTV szétosztó hálózatokban 75 Ω-os impedanciájú DROP (könnyített szerkezetű) GR6, RG11 és RG59 típusú kábeleket alkalmaznak. 2

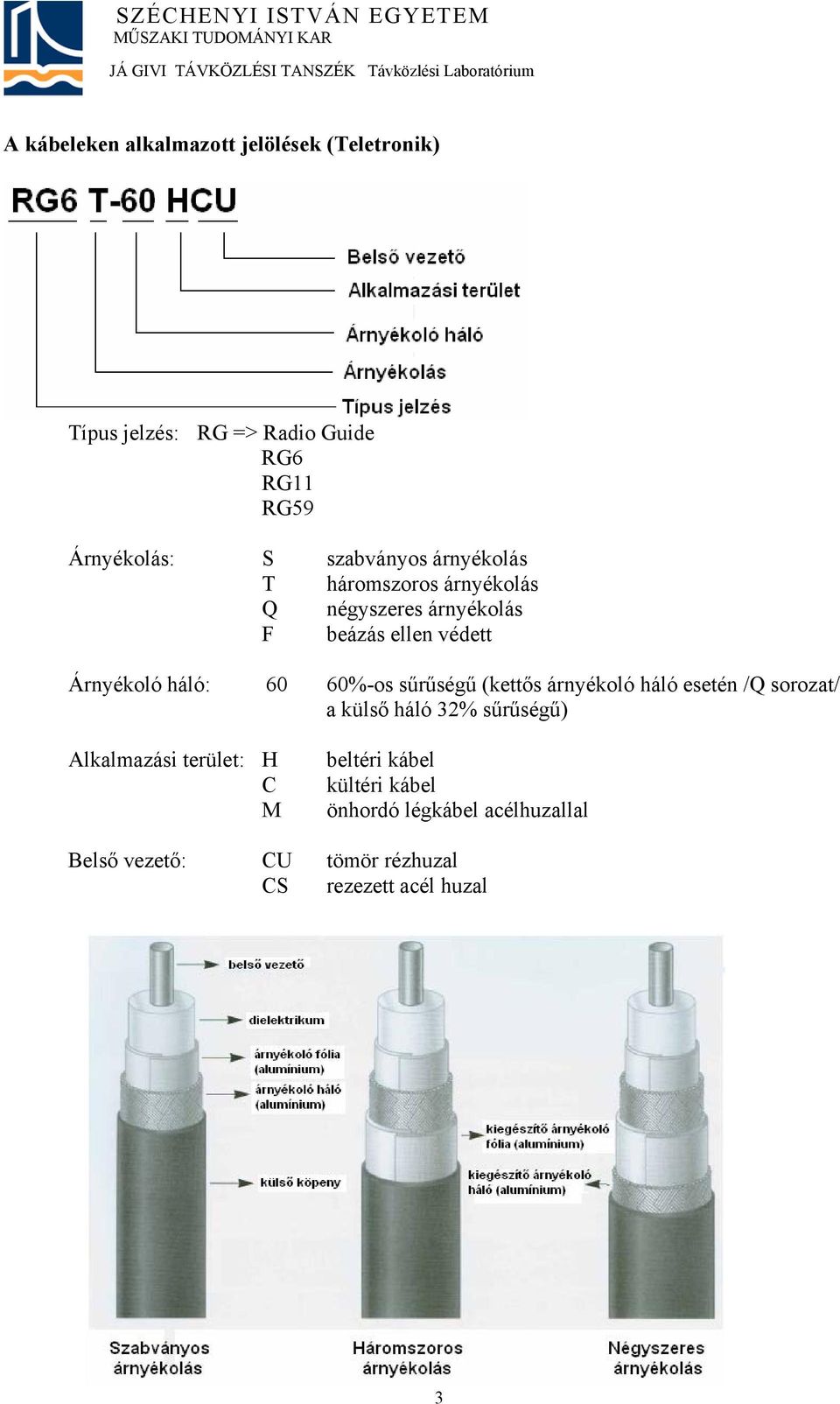

3 A kábeleken alkalmazott jelölések (Teletronik) Típus jelzés: RG => Radio Guide RG6 RG11 RG59 Árnyékolás: S szabványos T háromszoros Q négyszeres F beázás ellen védett Árnyékoló háló: 60 60%-os sűrűségű (kettős árnyékoló háló esetén /Q sorozat/ a külső háló 32% sűrűségű) Alkalmazási terület: H C M beltéri kábel kültéri kábel önhordó légkábel acélhuzallal Belső vezető: CU tömör rézhuzal CS rezezett acél huzal 3

4 Kábeljellemzők Fizikai paraméterek RG6 Szabványos Háromszoros Négyszeres Névleges belső érátmérő [mm] 1,02 1,02 1,02 Névleges dielektrikum átmérő [mm] 4,57 4,57 4,57 Névleges átmérő az első fóliával [mm] 4,75 4,75 4,75 Névleges külső átmérő [mm] 6,91 7,06 7,62 A műanyag köpeny vastagsága [mm] 0,76 0,76 0,86 A tömör önhordó acél átmérője [mm] 1,3 1,3 1,3 A sodrott tartószál átmérője [mm] 1,83 1,83 1,83 RG11 Szabványos Háromszoros Négyszeres Névleges belső érátmérő [mm] 1,63 1,63 1,63 Névleges dielektrikum átmérő [mm] 7,11 7,11 7,11 Névleges átmérő az első fóliával [mm] 7,29 7,29 7,29 Névleges külső átmérő [mm] 10,03 10,03 10,29 A műanyag köpeny vastagsága [mm] 1,07 0,99 0,94 A tömör önhordó acél átmérője [mm] 1,83 1,83 1,83 A sodrott tartószál átmérője [mm] 2,77 2,77 2,77 4

5 RG59 Szabványos Háromszoros Négyszeres Névleges belső érátmérő [mm] 0,81 0,81 0,81 Névleges dielektrikum átmérő [mm] 3,66 3,66 3,66 Névleges átmérő az első fóliával [mm] 3,84 3,84 3,84 Névleges külső átmérő [mm] 6,10 6,10 6,73 A műanyag köpeny vastagsága [mm] 0,81 0,76 0,86 A tömör önhordó acél átmérője [mm] 1,3 1,3 1,3 A sodrott tartószál átmérője [mm] 1,83 1,83 1,83 Csillapítás a frekvencia függvényében (gyári adat) RG6 Frekvencia [MHz] Csillapítás [db/100 m] ,82 6,73 8,04 11,81 12,47 13,45 14,60 15,75 16,73 17,72 18,70 19,52 20,34 22,87 24,67 26,64 RG11 Frekvencia [MHz] Csillapítás [db/100 m] ,25 3,15 3,87 5,72 6,23 6,72 7,38 7,94 8,53 9,02 9,51 9,97 10,43 11,97 13,05 14,27 RG59 Frekvencia [MHz] Csillapítás [db/100 m] ,82 6,73 8,04 11,81 12,57 13,45 14,60 15,75 16,73 17,72 18,70 19,52 20,34 22,87 24,67 26,64 A mérőkábelek bekötése 5

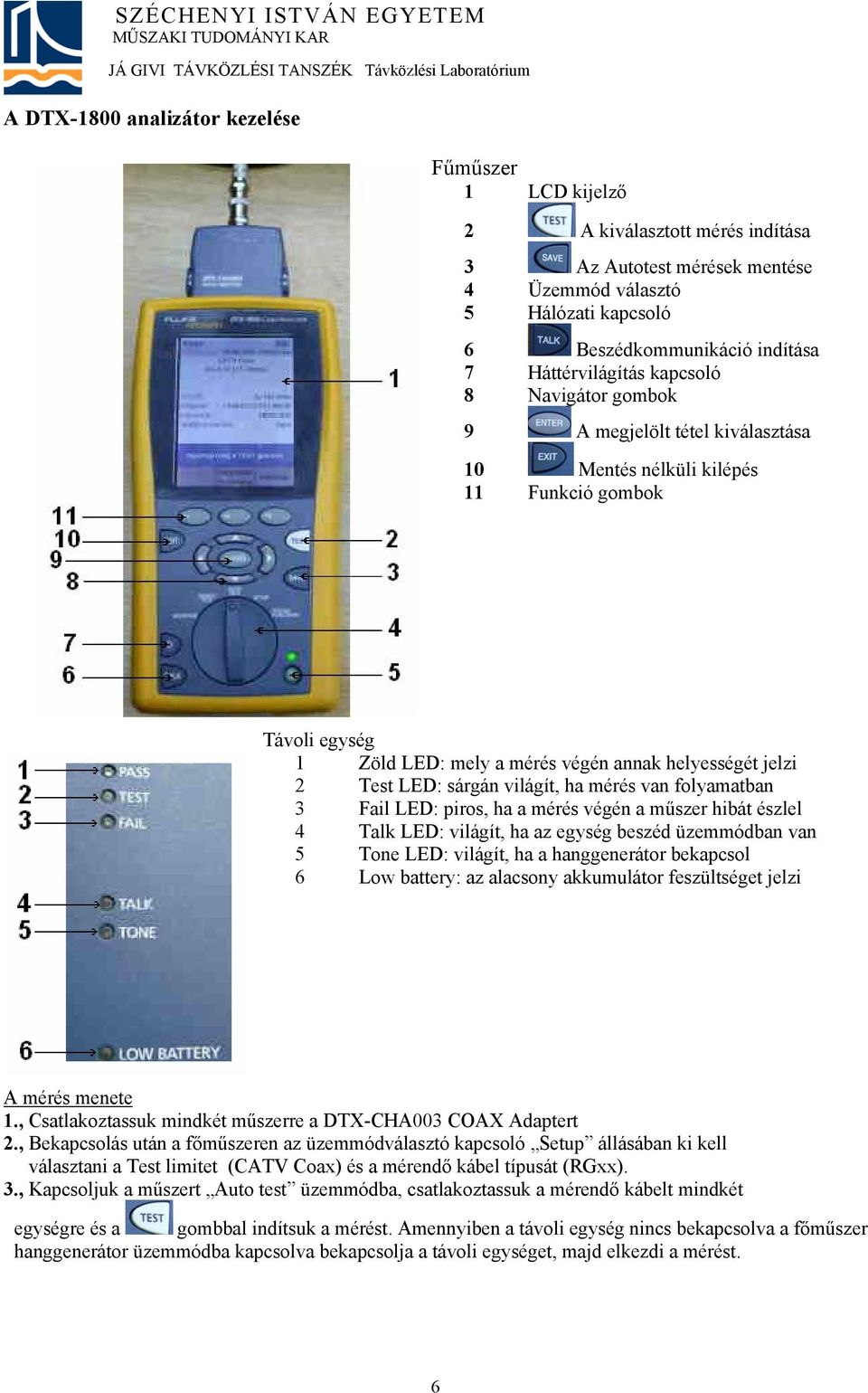

6 A DTX-1800 analizátor kezelése Fűműszer 1 LCD kijelző 2 A kiválasztott mérés indítása 3 Az Autotest mérések mentése 4 Üzemmód választó 5 Hálózati kapcsoló 6 Beszédkommunikáció indítása 7 Háttérvilágítás kapcsoló 8 Navigátor gombok 9 A megjelölt tétel kiválasztása 10 Mentés nélküli kilépés 11 Funkció gombok Távoli egység 1 Zöld LED: mely a mérés végén annak helyességét jelzi 2 Test LED: sárgán világít, ha mérés van folyamatban 3 Fail LED: piros, ha a mérés végén a műszer hibát észlel 4 Talk LED: világít, ha az egység beszéd üzemmódban van 5 Tone LED: világít, ha a hanggenerátor bekapcsol 6 Low battery: az alacsony akkumulátor feszültséget jelzi A mérés menete 1., Csatlakoztassuk mindkét műszerre a DTX-CHA003 COAX Adaptert 2., Bekapcsolás után a főműszeren az üzemmódválasztó kapcsoló Setup állásában ki kell választani a Test limitet (CATV Coax) és a mérendő kábel típusát (RGxx). 3., Kapcsoljuk a műszert Auto test üzemmódba, csatlakoztassuk a mérendő kábelt mindkét egységre és a gombbal indítsuk a mérést. Amennyiben a távoli egység nincs bekapcsolva a főműszer hanggenerátor üzemmódba kapcsolva bekapcsolja a távoli egységet, majd elkezdi a mérést. 6

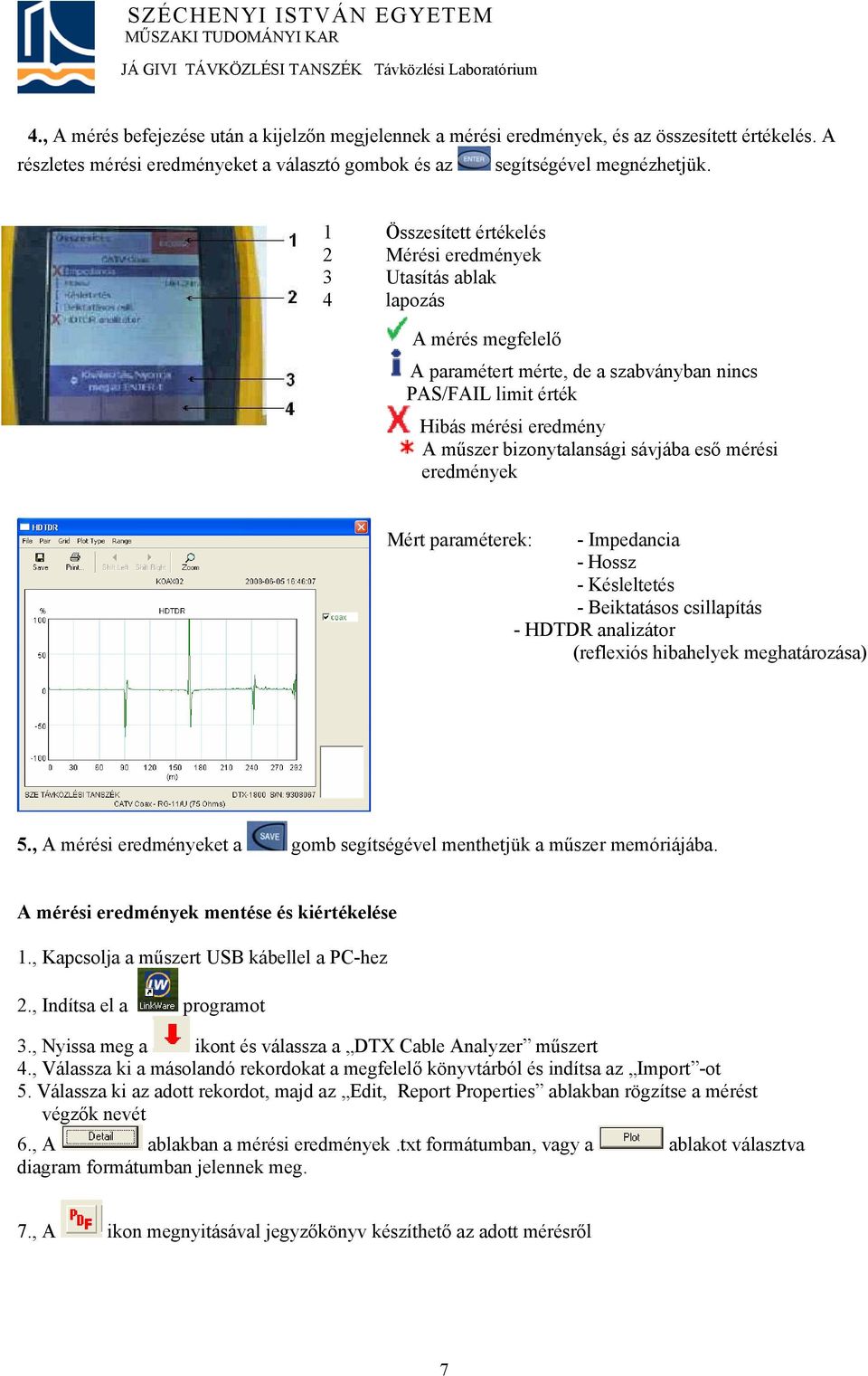

7 4., A mérés befejezése után a kijelzőn megjelennek a mérési eredmények, és az összesített értékelés. A részletes mérési eredményeket a választó gombok és az segítségével megnézhetjük. 1 Összesített értékelés 2 Mérési eredmények 3 Utasítás ablak 4 lapozás A mérés megfelelő A paramétert mérte, de a szabványban nincs PAS/FAIL limit érték Hibás mérési eredmény A műszer bizonytalansági sávjába eső mérési eredmények Mért paraméterek: - Impedancia - Hossz - Késleltetés - Beiktatásos csillapítás - HDTDR analizátor (reflexiós hibahelyek meghatározása) 5., A mérési eredményeket a gomb segítségével menthetjük a műszer memóriájába. A mérési eredmények mentése és kiértékelése 1., Kapcsolja a műszert USB kábellel a PC-hez 2., Indítsa el a programot 3., Nyissa meg a ikont és válassza a DTX Cable Analyzer műszert 4., Válassza ki a másolandó rekordokat a megfelelő könyvtárból és indítsa az Import -ot 5. Válassza ki az adott rekordot, majd az Edit, Report Properties ablakban rögzítse a mérést végzők nevét 6., A ablakban a mérési eredmények.txt formátumban, vagy a ablakot választva diagram formátumban jelennek meg. 7., A ikon megnyitásával jegyzőkönyv készíthető az adott mérésről 7

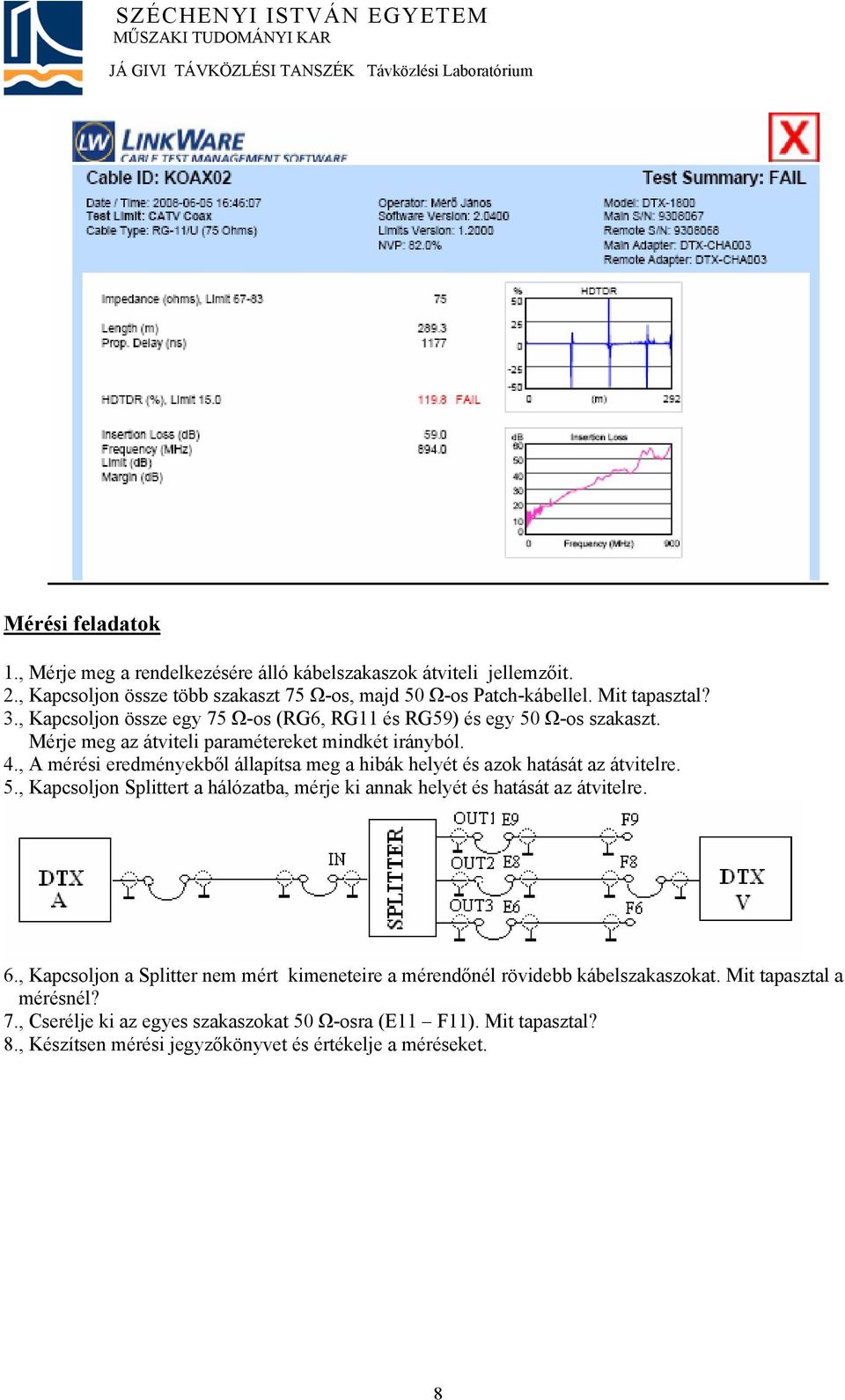

8 Mérési feladatok 1., Mérje meg a rendelkezésére álló kábelszakaszok átviteli jellemzőit. 2., Kapcsoljon össze több szakaszt 75 Ω-os, majd 50 Ω-os Patch-kábellel. Mit tapasztal? 3., Kapcsoljon össze egy 75 Ω-os (RG6, RG11 és RG59) és egy 50 Ω-os szakaszt. Mérje meg az átviteli paramétereket mindkét irányból. 4., A mérési eredményekből állapítsa meg a hibák helyét és azok hatását az átvitelre. 5., Kapcsoljon Splittert a hálózatba, mérje ki annak helyét és hatását az átvitelre. 6., Kapcsoljon a Splitter nem mért kimeneteire a mérendőnél rövidebb kábelszakaszokat. Mit tapasztal a mérésnél? 7., Cserélje ki az egyes szakaszokat 50 Ω-osra (E11 F11). Mit tapasztal? 8., Készítsen mérési jegyzőkönyvet és értékelje a méréseket. 8
