KAPSCH Meridian alközpont analóg mellékállomási jelzésrendszerének mérése

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "KAPSCH Meridian alközpont analóg mellékállomási jelzésrendszerének mérése"

Ildikó Szekeresné
7 évvel ezelőtt
Látták:

1 KAPSCH Meridian alközpont analóg mellékállomási jelzésrendszerének mérése Összeállította: Mészáros István tanszéki mérnök 1

2 A mérés célja egy adott alközpont analóg mellékállomási jelzésrendszerének megismerése, valamint a HAMEG HM 407 típusú oszcilloszkóp kezelésének és a mérési eredmények PC-re történő mentésének elsajátítása. Az alközpont egy intézmény belső telefonforgalmának lebonyolítására szolgál. Az igényeknek megfelelően különböző kapacitású és szolgáltatástartalmú alközpontok léteznek. Az alközpontokra analóg és digitális (rendszerintegráns) mellékállomások kapcsolhatók. Az alközpont analóg, vagy digitális (BRA, vagy PRA) vonalon keresztül kapcsolódik a nyilvános távbeszélő hálózathoz. A mérés folyamán az egyetem alközpontjának analóg mellékállomási jelzésrendszerét kell mérni. Az analóg előfizető és a központ között egyenáramú és váltóáramú jelekkel történik a jelzésváltás. Az előfizetőtől a központ irányába egyenáramú és váltóáramú, míg a központtól az előfizető felé váltóáramú jelzésváltás történik. Egyenáramú jelzés a kézibeszélő felemelésekor (vonali áram 0-ról ma-ra változik, a vonal hosszától függően), impulzusos híváskor (vonali áram szaggatása), szolgáltatás kérésekor (FLASH jelzés ms), és vonal bontásakor (vonali áram 0-ra változik) történik. Váltakozó áramú jelzés a készülékből a központ irányába DTMF módú hívásnál (karakterenként 2 hangfrekvenciás jel) történik. A központ az előfizető csengetésére 25 Hz-es V-os jelet kapcsol a vonalra. A központ az előfizető felé a következő jelzéseket adja (ezen jelzések frekvenciája és ütemezése központfüggő és programozható): - tárcsázási hang: Hz folyamatos jel, amely az előfizető azonosítását és szabad regiszter felkapcsolását jelzi - módosított tárcsázási hang: : f1=350 Hz 5 Hz és f2=f1+(25 2) Hz és f3=f1+(50 2) Hz folyamatos A módosított tárcsahang a hangposta üzenetet, vagy az átirányítást jelzi az előfizető felé. - foglaltsági hang: Hz 300 ms jel, 300 ms szünet - csengetési hang: Hz 1250 ms jel, 3750 ms szünet - bekopogtatás: Hz 40 ms jel, 1960 ms szünet második hívás felajánlását, vagy harmadik fél felkapcsolódását jelzi 2

Az alközpontokra analóg és digitális (rendszerintegráns) mellékállomások kapcsolhatók.

3 - torlódási hang: megegyezik a foglaltsági hanggal - SIT hang: (Special Information Tone) f1= Hz 330 ms jel,utánna f2= Hz 330 ms jel, utánna f3= Hz 330 ms jel, majd 1000 szünet (pl. nem létező hívószámok esetén) Az alközpontok hangfrekvenciás jelzéseinek paraméterei eltérhetnek a fővonalakra vonatkozó előírásoktól. Ez az eltérés tárcsahang esetén kötelező, annak érdekében, hogy a mellékállomás használója a tárcsahangból eldönthesse, hogy a mellékállomási hálózatba, vagy a PSTN hálózatba kezdeményezhet hívást. Mérési feladatok: 1., Csatlakoztassa a táphíd 5 6 pontját valamelyik mellékállomási csatlakozóra. Csatlakoztassa az oszcilloszkópot a táphíd 5 6 pontjára. Állítsa DC mérésre az oszcilloszkópot, majd kösse össze a táphíd 3 4 pontját, vagyis ezzel mellékállomási hívást kezdeményez. Rögzítse az oszcilloszkópon a hívás indításhoz és a hívás bontáshoz tartozó ábrákat, majd mentse el a PC-re. 2., Csatlakoztassa a táphíd 5 6 pontját valamelyik mellékállomási pontra, majd az oszcilloszkópot AC állásban a táphíd 1 2 pontjára. Kösse össze a táphíd 3 4 pontját, vagyis hívást kezdeményez. Mérje meg a tárcsázási hang indítási késleltetését, frekvenciáját és amplitúdóját. 3

Ez az eltérés tárcsahang esetén kötelező, annak érdekében, hogy a mellékállomás használója a tárcsahangból eldönthesse, hogy a mellékállomási hálózatba, vagy a PSTN hálózatba kezdeményezhet hívást.

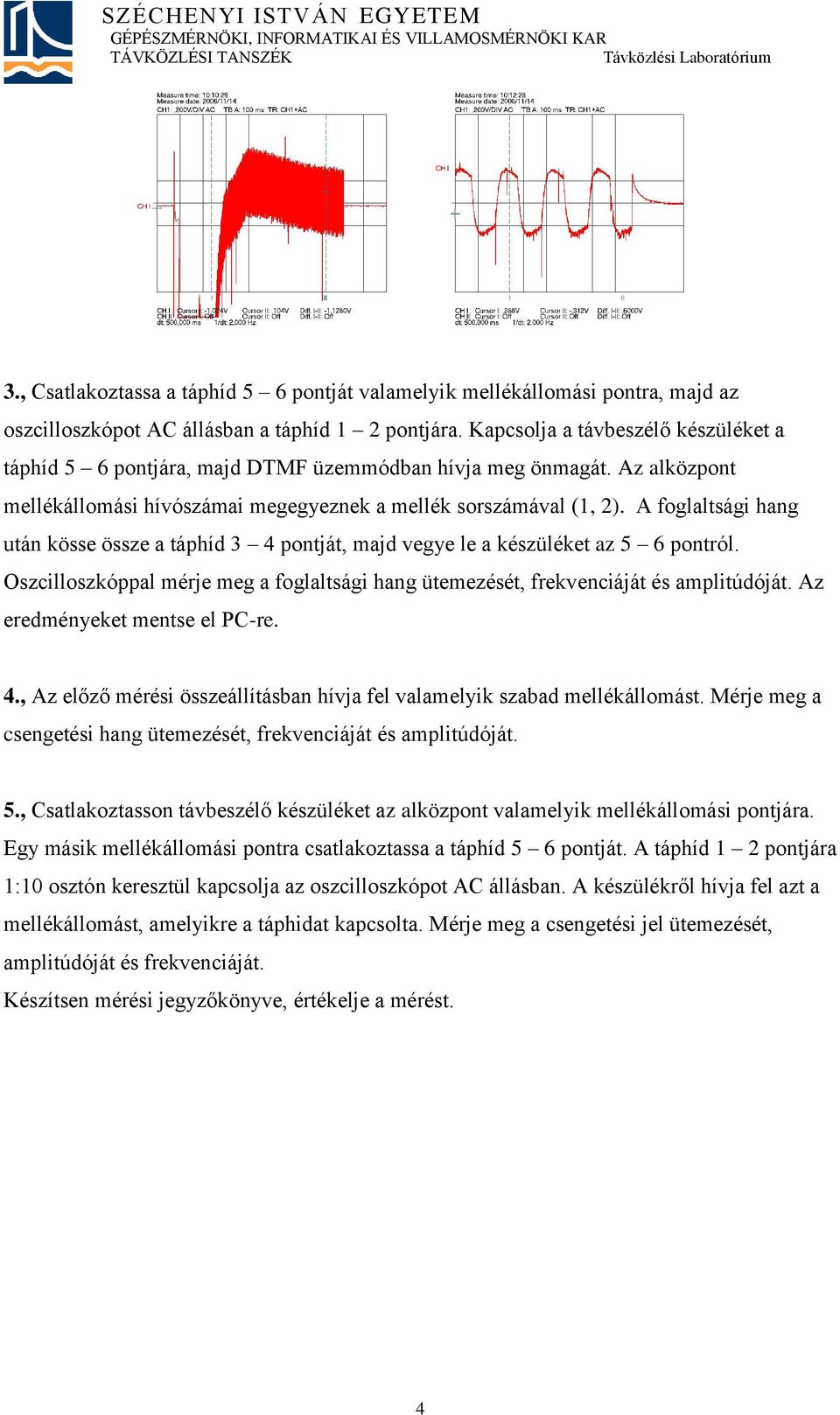

4 3., Csatlakoztassa a táphíd 5 6 pontját valamelyik mellékállomási pontra, majd az oszcilloszkópot AC állásban a táphíd 1 2 pontjára. Kapcsolja a távbeszélő készüléket a táphíd 5 6 pontjára, majd DTMF üzemmódban hívja meg önmagát. Az alközpont mellékállomási hívószámai megegyeznek a mellék sorszámával (1, 2). A foglaltsági hang után kösse össze a táphíd 3 4 pontját, majd vegye le a készüléket az 5 6 pontról. Oszcilloszkóppal mérje meg a foglaltsági hang ütemezését, frekvenciáját és amplitúdóját. Az eredményeket mentse el PC-re. 4., Az előző mérési összeállításban hívja fel valamelyik szabad mellékállomást. Mérje meg a csengetési hang ütemezését, frekvenciáját és amplitúdóját. 5., Csatlakoztasson távbeszélő készüléket az alközpont valamelyik mellékállomási pontjára. Egy másik mellékállomási pontra csatlakoztassa a táphíd 5 6 pontját. A táphíd 1 2 pontjára 1:10 osztón keresztül kapcsolja az oszcilloszkópot AC állásban. A készülékről hívja fel azt a mellékállomást, amelyikre a táphidat kapcsolta. Mérje meg a csengetési jel ütemezését, amplitúdóját és frekvenciáját. Készítsen mérési jegyzőkönyve, értékelje a mérést. 4

A foglaltsági hang után kösse össze a táphíd 3 4 pontját, majd vegye le a készüléket az 5 6 pontról. Oszcilloszkóppal mérje meg a foglaltsági hang ütemezését, frekvenciáját és amplitúdóját.

, Amplitúdó alap kapcsoló 10., Aktív csatorna választó 11., Kurzor kapcsoló 12., Vízszintes függőleges kurzor 13.

5 A HAMEG HM 407 típusú oszcilloszkóp fontosabb kezelő szervei 1., Hálózati kapcsoló 2., Intenzitás állítás 3., Képernyő információ kapcsoló 4., Fókusz 5., Képrögzítés 6., Trigger szint állító 7., Vízszintes pozíció 8., Időalap kapcsoló 9., Amplitúdó alap kapcsoló 10., Aktív csatorna választó 11., Kurzor kapcsoló 12., Vízszintes függőleges kurzor 13., Kurzor navigátor A mérési eredmények mentése PC-re A PC és az oszcilloszkóp soros porton történő összekötése után indítsa el a programot. Az adatok letöltéséhez állítsa be a soros port konfigurációját. 5

6 A oszcilloszkópról a PC-re. parancsgomb segítségével áttölthetők a mérési eredmények és a beállítások az A kurzort - amelynek segítségével megmérhető a megjelenített jel jellemzői mentés előtt az oszcilloszkópon, vagy mentés után a PC-n is lehet állítani. Lehetőség van mérési paraméterek PC-n történő beállítására, majd az oszcilloszkópra történő visszamentésére is. A mért jelet, annak jellemzői, valamint a mérés idejét és az oszcilloszkóp beállításait *.wmf fájlba lehet menteni. 6

a megjelenített jel jellemzői mentés előtt az oszcilloszkópon, vagy mentés után a PC-n is lehet állítani.
