Az Ericsson MD 110-es alközpont. A rendszer felépítése

Átírás

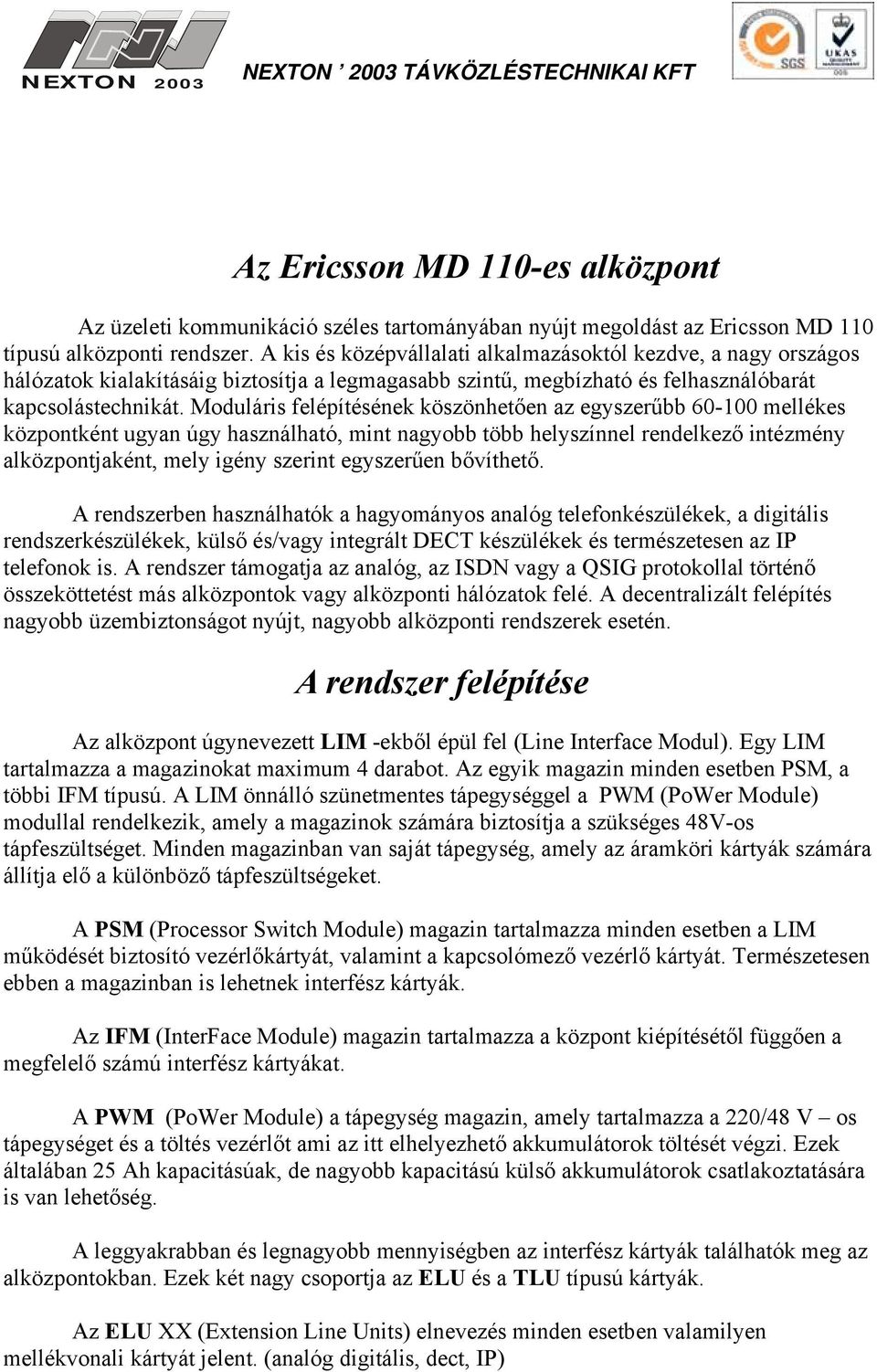

1 Az Ericsson MD 110-es alközpont Az üzeleti kommunikáció széles tartományában nyújt megoldást az Ericsson MD 110 típusú alközponti rendszer. A kis és középvállalati alkalmazásoktól kezdve, a nagy országos hálózatok kialakításáig biztosítja a legmagasabb szintű, megbízható és felhasználóbarát kapcsolástechnikát. Moduláris felépítésének köszönhetően az egyszerűbb mellékes központként ugyan úgy használható, mint nagyobb több helyszínnel rendelkező intézmény alközpontjaként, mely igény szerint egyszerűen bővíthető. A rendszerben használhatók a hagyományos analóg telefonkészülékek, a digitális rendszerkészülékek, külső és/vagy integrált DECT készülékek és természetesen az IP telefonok is. A rendszer támogatja az analóg, az ISDN vagy a QSIG protokollal történő összeköttetést más alközpontok vagy alközponti hálózatok felé. A decentralizált felépítés nagyobb üzembiztonságot nyújt, nagyobb alközponti rendszerek esetén. A rendszer felépítése Az alközpont úgynevezett LIM -ekből épül fel (Line Interface Modul). Egy LIM tartalmazza a magazinokat maximum 4 darabot. Az egyik magazin minden esetben PSM, a többi IFM típusú. A LIM önnálló szünetmentes tápegységgel a PWM (PoWer Module) modullal rendelkezik, amely a magazinok számára biztosítja a szükséges 48V-os tápfeszültséget. Minden magazinban van saját tápegység, amely az áramköri kártyák számára állítja elő a különböző tápfeszültségeket. A PSM (Processor Switch Module) magazin tartalmazza minden esetben a LIM működését biztosító vezérlőkártyát, valamint a kapcsolómező vezérlő kártyát. Természetesen ebben a magazinban is lehetnek interfész kártyák. Az IFM (InterFace Module) magazin tartalmazza a központ kiépítésétől függően a megfelelő számú interfész kártyákat. A PWM (PoWer Module) a tápegység magazin, amely tartalmazza a 220/48 V os tápegységet és a töltés vezérlőt ami az itt elhelyezhető akkumulátorok töltését végzi. Ezek általában 25 Ah kapacitásúak, de nagyobb kapacitású külső akkumulátorok csatlakoztatására is van lehetőség. A leggyakrabban és legnagyobb mennyiségben az interfész kártyák találhatók meg az alközpontokban. Ezek két nagy csoportja az ELU és a TLU típusú kártyák. Az ELU XX (Extension Line Units) elnevezés minden esetben valamilyen mellékvonali kártyát jelent. (analóg digitális, dect, IP)

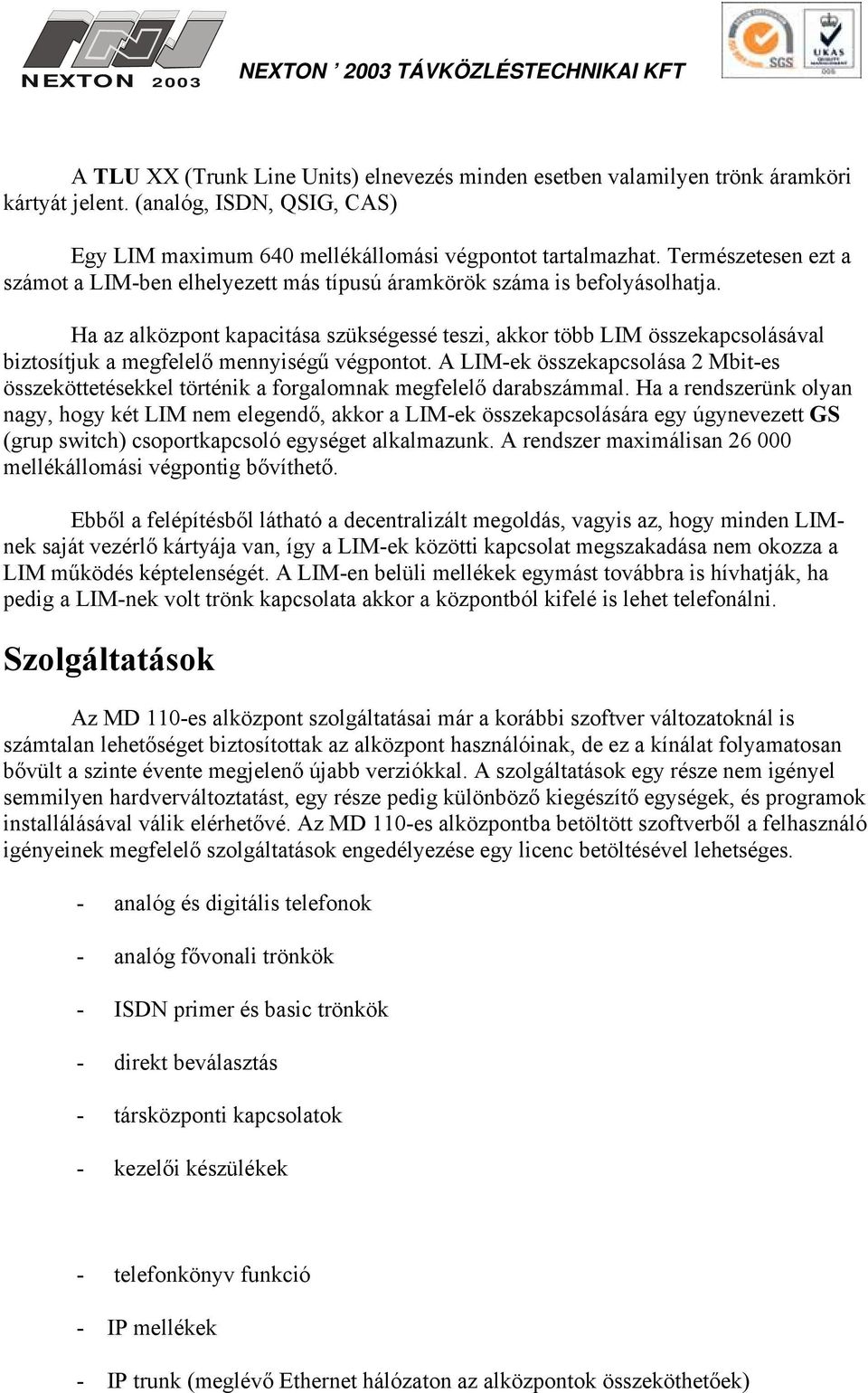

2 A TLU XX (Trunk Line Units) elnevezés minden esetben valamilyen trönk áramköri kártyát jelent. (analóg, ISDN, QSIG, CAS) Egy LIM maximum 640 mellékállomási végpontot tartalmazhat. Természetesen ezt a számot a LIM-ben elhelyezett más típusú áramkörök száma is befolyásolhatja. Ha az alközpont kapacitása szükségessé teszi, akkor több LIM összekapcsolásával biztosítjuk a megfelelő mennyiségű végpontot. A LIM-ek összekapcsolása 2 Mbit-es összeköttetésekkel történik a forgalomnak megfelelő darabszámmal. Ha a rendszerünk olyan nagy, hogy két LIM nem elegendő, akkor a LIM-ek összekapcsolására egy úgynevezett GS (grup switch) csoportkapcsoló egységet alkalmazunk. A rendszer maximálisan mellékállomási végpontig bővíthető. Ebből a felépítésből látható a decentralizált megoldás, vagyis az, hogy minden LIMnek saját vezérlő kártyája van, így a LIM-ek közötti kapcsolat megszakadása nem okozza a LIM működés képtelenségét. A LIM-en belüli mellékek egymást továbbra is hívhatják, ha pedig a LIM-nek volt trönk kapcsolata akkor a központból kifelé is lehet telefonálni. Szolgáltatások Az MD 110-es alközpont szolgáltatásai már a korábbi szoftver változatoknál is számtalan lehetőséget biztosítottak az alközpont használóinak, de ez a kínálat folyamatosan bővült a szinte évente megjelenő újabb verziókkal. A szolgáltatások egy része nem igényel semmilyen hardverváltoztatást, egy része pedig különböző kiegészítő egységek, és programok installálásával válik elérhetővé. Az MD 110-es alközpontba betöltött szoftverből a felhasználó igényeinek megfelelő szolgáltatások engedélyezése egy licenc betöltésével lehetséges. - analóg és digitális telefonok - analóg fővonali trönkök - ISDN primer és basic trönkök - direkt beválasztás - társközponti kapcsolatok - kezelői készülékek - telefonkönyv funkció - IP mellékek - IP trunk (meglévő Ethernet hálózaton az alközpontok összeköthetőek)

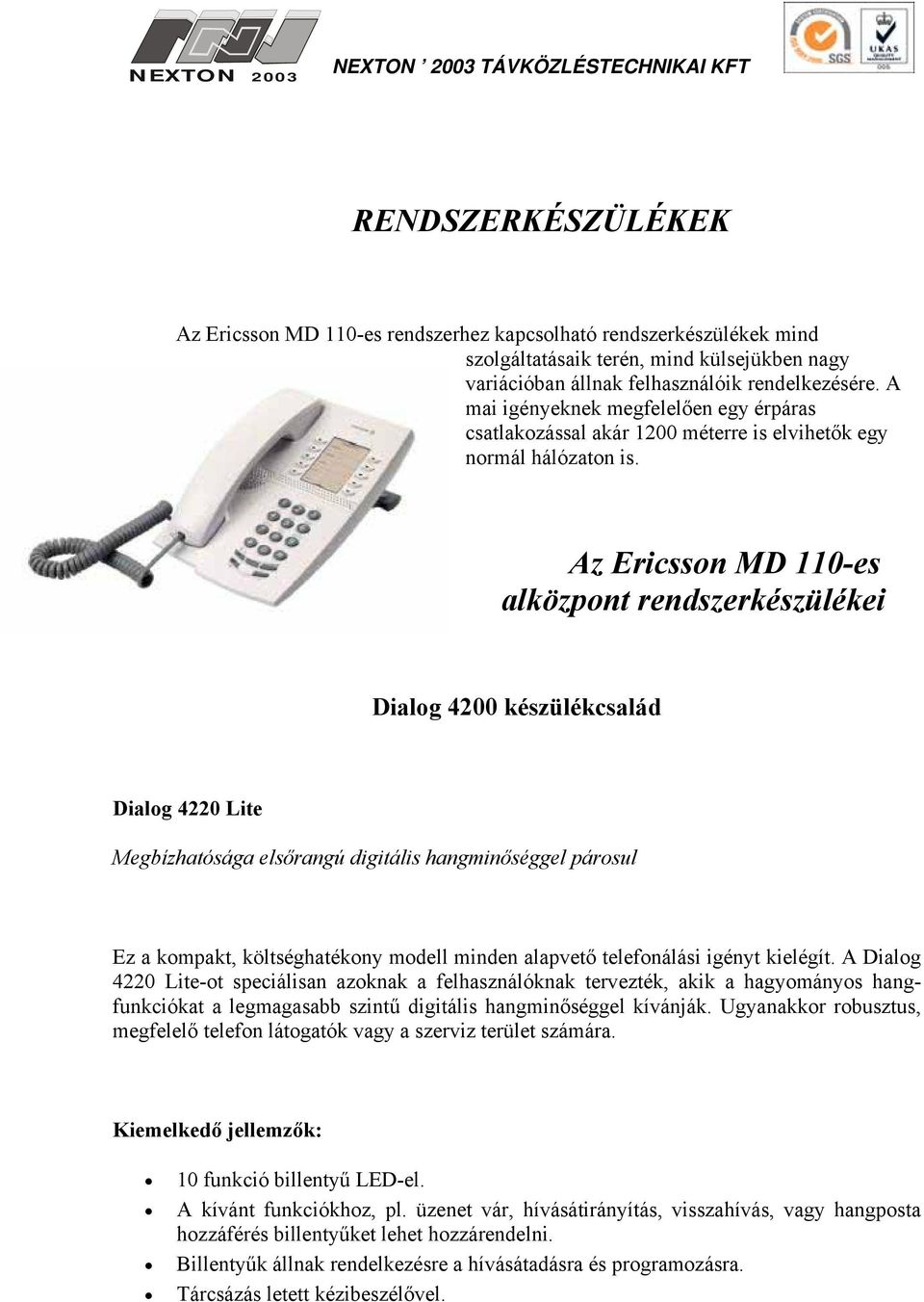

3 RENDSZERKÉSZÜLÉKEK Az Ericsson MD 110-es rendszerhez kapcsolható rendszerkészülékek mind szolgáltatásaik terén, mind külsejükben nagy variációban állnak felhasználóik rendelkezésére. A mai igényeknek megfelelően egy érpáras csatlakozással akár 1200 méterre is elvihetők egy normál hálózaton is. Az Ericsson MD 110-es alközpont rendszerkészülékei Dialog 4200 készülékcsalád Dialog 4220 Lite Megbízhatósága elsőrangú digitális hangminőséggel párosul Ez a kompakt, költséghatékony modell minden alapvető telefonálási igényt kielégít. A Dialog 4220 Lite-ot speciálisan azoknak a felhasználóknak tervezték, akik a hagyományos hangfunkciókat a legmagasabb szintű digitális hangminőséggel kívánják. Ugyanakkor robusztus, megfelelő telefon látogatók vagy a szerviz terület számára. 10 funkció billentyű LED-el. A kívánt funkciókhoz, pl. üzenet vár, hívásátirányítás, visszahívás, vagy hangposta hozzáférés billentyűket lehet hozzárendelni. Billentyűk állnak rendelkezésre a hívásátadásra és programozásra. Tárcsázás letett kézibeszélővel.

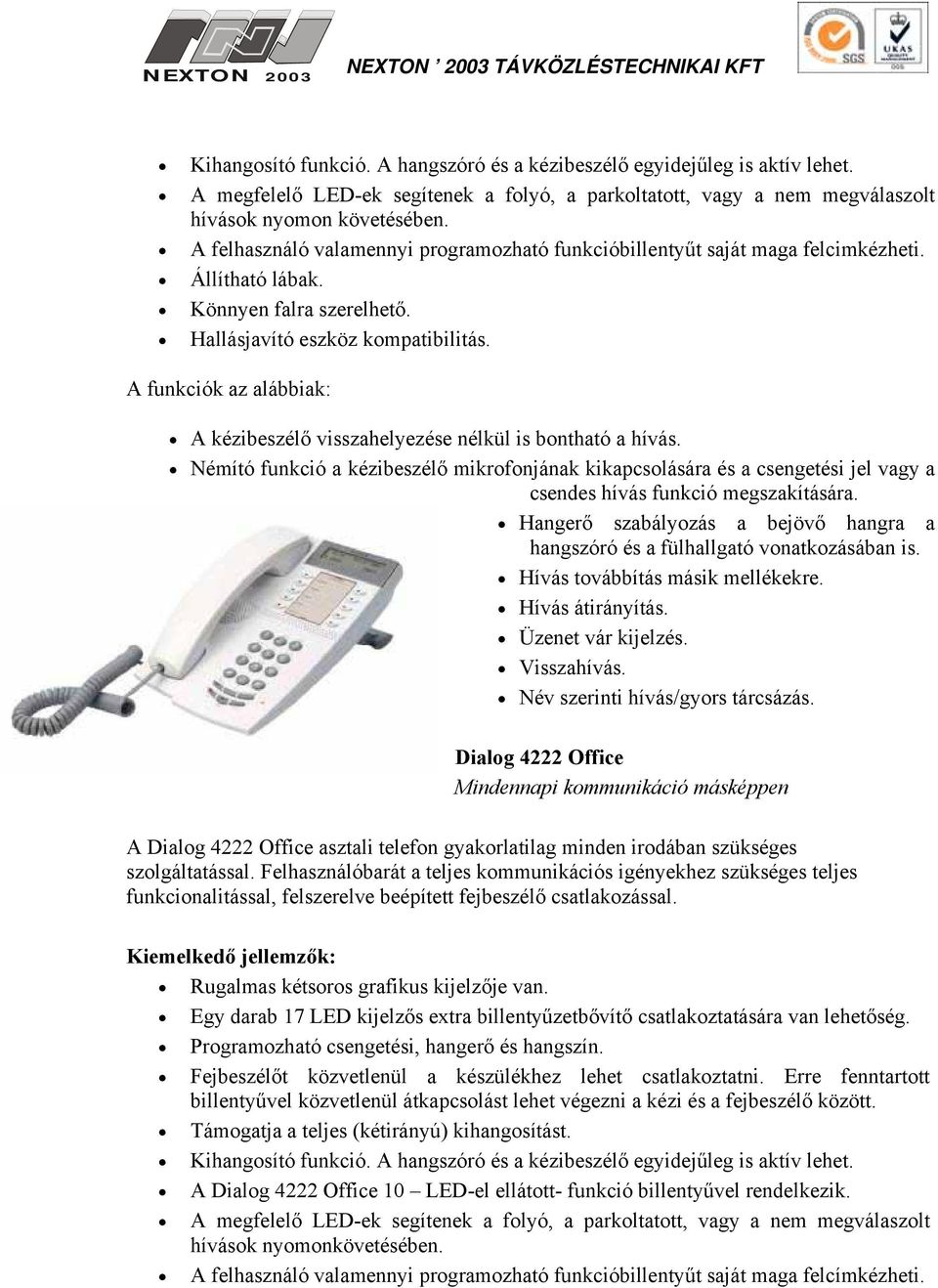

4 Kihangosító funkció. A hangszóró és a kézibeszélő egyidejűleg is aktív lehet. A megfelelő LED-ek segítenek a folyó, a parkoltatott, vagy a nem megválaszolt hívások nyomon követésében. A felhasználó valamennyi programozható funkcióbillentyűt saját maga felcimkézheti. Könnyen falra szerelhető. Hangerő szabályozás a bejövő hangra a hangszóró és a fülhallgató vonatkozásában is. Üzenet vár kijelzés. Visszahívás. Név szerinti hívás/gyors tárcsázás. Dialog 4222 Office Mindennapi kommunikáció másképpen A Dialog 4222 Office asztali telefon gyakorlatilag minden irodában szükséges szolgáltatással. Felhasználóbarát a teljes kommunikációs igényekhez szükséges teljes funkcionalitással, felszerelve beépített fejbeszélő csatlakozással. Rugalmas kétsoros grafikus kijelzője van. Egy darab 17 LED kijelzős extra billentyűzetbővítő csatlakoztatására van lehetőség. Programozható csengetési, hangerő és hangszín. Fejbeszélőt közvetlenül a készülékhez lehet csatlakoztatni. Erre fenntartott billentyűvel közvetlenül átkapcsolást lehet végezni a kézi és a fejbeszélő között. Támogatja a teljes (kétirányú) kihangosítást. Kihangosító funkció. A hangszóró és a kézibeszélő egyidejűleg is aktív lehet. A Dialog 4222 Office 10 LED-el ellátott- funkció billentyűvel rendelkezik. A megfelelő LED-ek segítenek a folyó, a parkoltatott, vagy a nem megválaszolt hívások nyomonkövetésében. A felhasználó valamennyi programozható funkcióbillentyűt saját maga felcímkézheti.

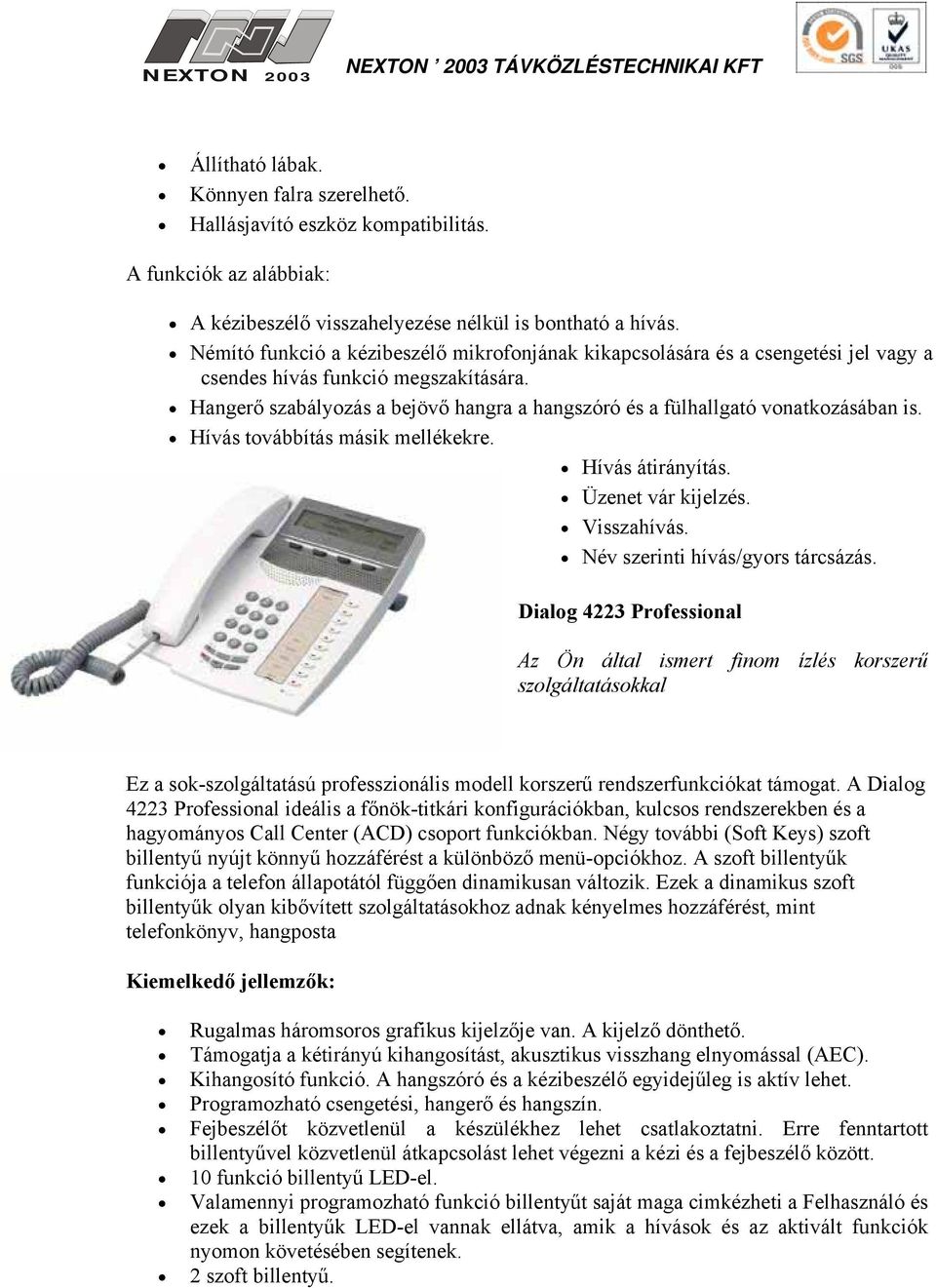

5 Könnyen falra szerelhető. Hangerő szabályozás a bejövő hangra a hangszóró és a fülhallgató vonatkozásában is. Üzenet vár kijelzés. Visszahívás. Név szerinti hívás/gyors tárcsázás. Dialog 4223 Professional Az Ön által ismert finom ízlés korszerű szolgáltatásokkal Ez a sok-szolgáltatású professzionális modell korszerű rendszerfunkciókat támogat. A Dialog 4223 Professional ideális a főnök-titkári konfigurációkban, kulcsos rendszerekben és a hagyományos Call Center (ACD) csoport funkciókban. Négy további (Soft Keys) szoft billentyű nyújt könnyű hozzáférést a különböző menü-opciókhoz. A szoft billentyűk funkciója a telefon állapotától függően dinamikusan változik. Ezek a dinamikus szoft billentyűk olyan kibővített szolgáltatásokhoz adnak kényelmes hozzáférést, mint telefonkönyv, hangposta Rugalmas háromsoros grafikus kijelzője van. A kijelző dönthető. Támogatja a kétirányú kihangosítást, akusztikus visszhang elnyomással (AEC). Kihangosító funkció. A hangszóró és a kézibeszélő egyidejűleg is aktív lehet. Programozható csengetési, hangerő és hangszín. Fejbeszélőt közvetlenül a készülékhez lehet csatlakoztatni. Erre fenntartott billentyűvel közvetlenül átkapcsolást lehet végezni a kézi és a fejbeszélő között. 10 funkció billentyű LED-el. Valamennyi programozható funkció billentyűt saját maga cimkézheti a Felhasználó és ezek a billentyűk LED-el vannak ellátva, amik a hívások és az aktivált funkciók nyomon követésében segítenek. 2 szoft billentyű.

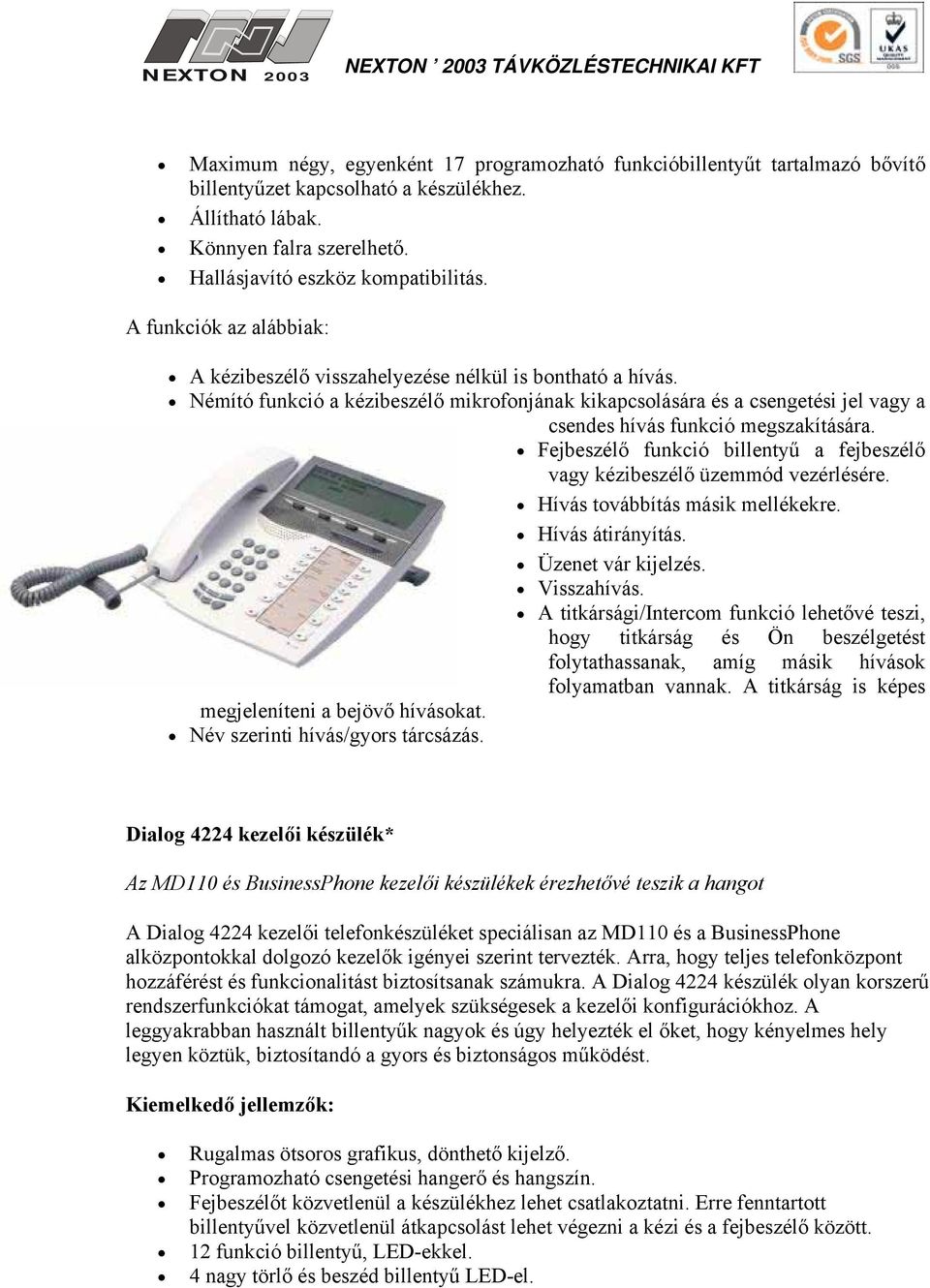

6 Maximum négy, egyenként 17 programozható funkcióbillentyűt tartalmazó bővítő billentyűzet kapcsolható a készülékhez. Könnyen falra szerelhető. Fejbeszélő funkció billentyű a fejbeszélő vagy kézibeszélő üzemmód vezérlésére. Üzenet vár kijelzés. Visszahívás. A titkársági/intercom funkció lehetővé teszi, hogy titkárság és Ön beszélgetést folytathassanak, amíg másik hívások folyamatban vannak. A titkárság is képes megjeleníteni a bejövő hívásokat. Név szerinti hívás/gyors tárcsázás. Dialog 4224 kezelői készülék* Az MD110 és BusinessPhone kezelői készülékek érezhetővé teszik a hangot A Dialog 4224 kezelői telefonkészüléket speciálisan az MD110 és a BusinessPhone alközpontokkal dolgozó kezelők igényei szerint tervezték. Arra, hogy teljes telefonközpont hozzáférést és funkcionalitást biztosítsanak számukra. A Dialog 4224 készülék olyan korszerű rendszerfunkciókat támogat, amelyek szükségesek a kezelői konfigurációkhoz. A leggyakrabban használt billentyűk nagyok és úgy helyezték el őket, hogy kényelmes hely legyen köztük, biztosítandó a gyors és biztonságos működést. Rugalmas ötsoros grafikus, dönthető kijelző. Programozható csengetési hangerő és hangszín. Fejbeszélőt közvetlenül a készülékhez lehet csatlakoztatni. Erre fenntartott billentyűvel közvetlenül átkapcsolást lehet végezni a kézi és a fejbeszélő között. 12 funkció billentyű, LED-ekkel. 4 nagy törlő és beszéd billentyű LED-el.
