1 Kétvezetékes, digitális videó kaputelefon rendszer A legjobb választás két vezetéken

2 Miért jó választás a két vezetékes rendszer? Minden egy érpáron Mindössze két vezeték elegendő a tápellátáshoz, az audió-videó jelátvitelhez és a vezérléshez Polaritásfüggetlen bekötés Egyszerű telepítés Bővítő modulok széles választéka GSM telefon modul, világításvezérlés, kamera illesztő modul stb Központi tápellátás Egy kombinált tápegység ellátja az egész rendszert Alacsony szerelési költség Széles felhasználhatóság Könnyű kezelhetőség A rendszer könnyen konfi gurálható Családi háztól az irodaházakig A rendszer kezelése egyszerűen elsajátítható

3 Bővíthetőség A két vezetékes rendszer bővíthetőségének határai Családi ház Kisebb társasház (maximum 32 lakás) Nagyobb társasház (maximum 128 lakás) Lakópark/Irodaházak

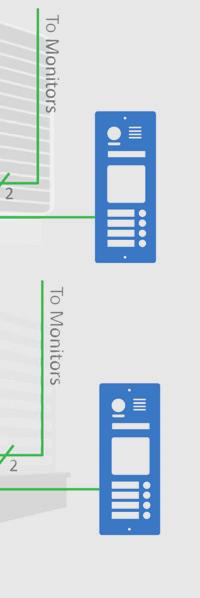

4 Párhuzamos bekötés Csillagpontos bekötés társasházaknál VDBC4A1 szinti elosztó használatával 2 A 2 2 B DBC4A1 (m) (m) DBC4A1 Csillagpontos bekötés VDBC4A1 szinti elosztó használatával (m) (m) (m) 2 DBC4A1 2 2 A B (m) (m)

5 Nagyobb társasházi rendszer bekötése Lakáskészülékek bekötése BDU jelerősítő használatával Lakóparkok/Irodaházak bekötése esetében Lakáskészülékek bekötése IPG modul használatával Központi kaputábla Számítógép LAN switch Elosztók/lakáskészülékek Elosztók/lakáskészülékek Portáskészülék

6 Termékcsoportok A kétvezetékes rendszer elemei - Fém előlap - Nagy felbontású kamera fokos látószögű halszem optika - Kódzár/Proxy olvasó - Állapot visszajelzés - Moduláris felépítés - IP54 védelem Kaputáblák Lakáskészülékek - Érintő kijelző - Többnyelvű menü - SMS kommunikáció - Interkom/belső hívás funkció - Kép/videó memória - Kitekintés funkció - Kombinált tápegység - 2 kimenetű szinti elosztó - 4 kimenetű szinti elosztó rövidzárlat védelemmel - BDU vonal erősítő és bővítő - RLC modul második zár vezérléshez vagy világításvezérléshez Rendszereszközök Kiegészítők - SCU kamera illesztő - QSW osztott képernyős kamera illesztő - GSM telefon illesztő - ACC wiegand átalakító - IPG IP illesztő - AKP kódzáras és proximity kártyás beléptető

7 Funkciók Kommunikáció

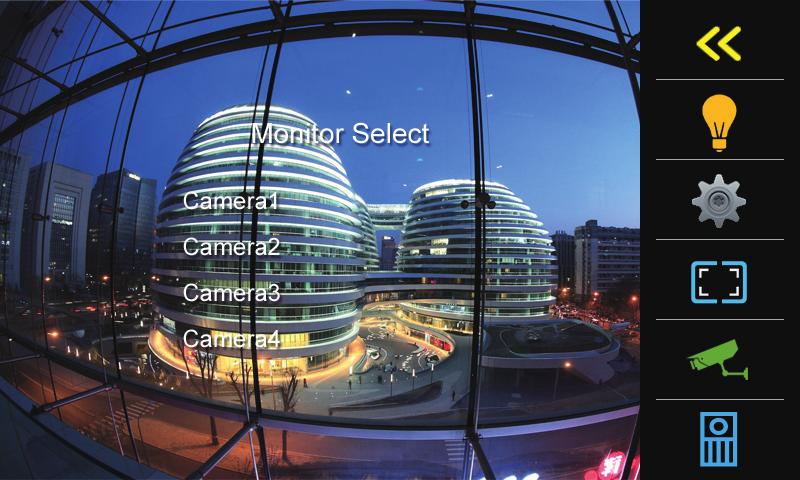

8 Halszem optika Panoráma nézet Digitális Pan-Tilt-Zoom Max. 170 fokos látószög Osztott kép nézet Kamera választás 4 analóg kamera kép megjelenítése a QSW modul segítségével CCTV kamera képek közti váltás, akár a beszélgetés közben is

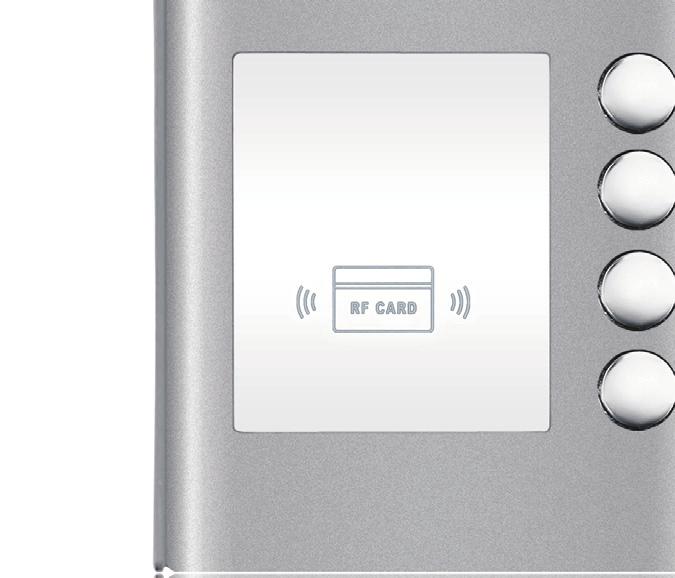

9 VDT-607 Elegáns, fém előlap 1, 2 vagy 4 lakásos kivitel Intelligens, éjszakai segédfény Állapot visszajelzés

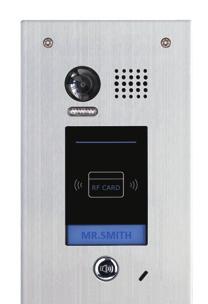

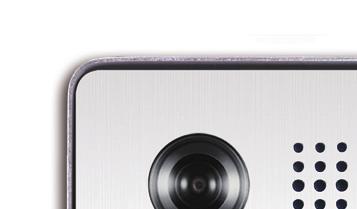

10 VDT-601FE Egy nyomógombos kaputábla halszem optikával és választható beléptetővel VDT-601FE/KP (kódzár) VDT-601FE/ID (proximity kártya olvasó) Számkódos beléptetés Kártyaolvasós vezérlés 20 különböző nyitókód Kapacitás: 320 db proximity kártya Székely Deák Ellenálló, fém előlap Süllyesztett vagy falra szerelhető kivitel IP44 vízállóság Halszem optika

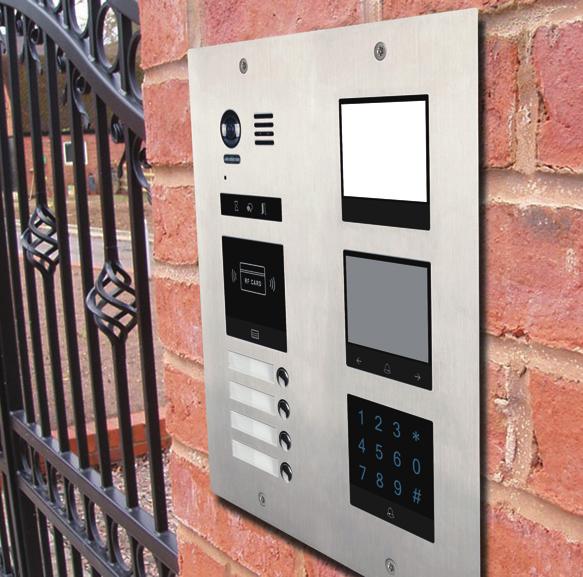

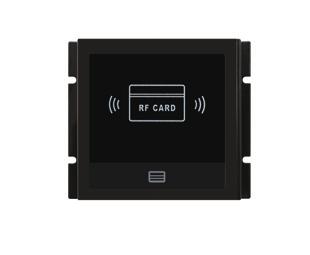

11 VDMR-21 Moduláris felépítésű kaputábla, 170 fokos széles látószögű kamerával VDMR-21 Választható modulok >> Erősítő modul Halszem optika 170 fokos látószög Állapot visszajelzés R21-LB Információs modul LED háttérvilágítás << >> R21-TK Kódzáras zárnyitás és rendszer beállítás LED háttérvilágítás R21-ID - IP43-védettség - Állapot visszajelzés - Kódzáras/Proximity kártyás beléptetés - TFT kijelző - Frissítés SD kártyával Proxy kártyás beléptetés Kapacitás: 320 db proximity kártya >> << R21-TFT TFT kijelző Névlista Feltölthető egyedi logó

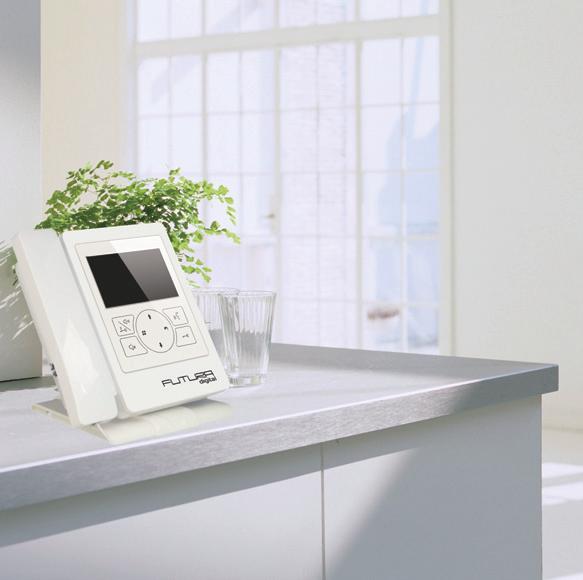

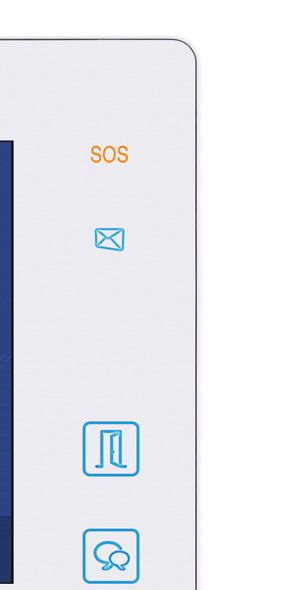

12 Memóriás lakáskészülékek 7 érintőkijelző, grafikus menü, kép/videó memória 09:52 AM Sat. 24/06/2017 Kitekintés SMS Média Hívásinfó Intekom Telefon Világítás Hívás módok

13 Terméklista: Lakáskészülékek 7 kijelzős készülékek VDT-47W 226x132x18mm VDT-47B 226x132x18mm VDT x139x15mm VDT x140x18mm 10 kijelzős készülékek 4,3 kijelzős készülékek 3,5 kijelzős készülékek VDT-31M 268x178x24mm VDT x137x17mm VDT x186x37mm VDT-16S 105x220x20mm 4 kijelzős portáskészülék Audió készülékek IP-G24 191x186x37mm VDJ-4A 97x187x33mm VDJ-7A 90x138x17mm

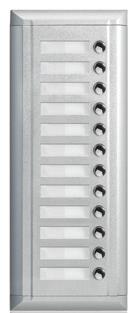

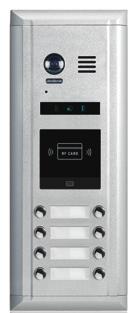

14 Terméklista: Kaputáblák VDT-601-es sorozat VDT-607-es sorozat VDMR-18S VDT-601FE/KP 93x182x44mm VDT-601FE/ID 93x182x44mm VDT-601F/FE/KP 119x220x52mm VDT-601F/FE/ID 119x220x52mm VDMR-11-es sorozat (méret: 122x309x52mm) VDT-607FE/ID/S1 90x176x24mm VDT-607FE/ID/S2 90x176x24mm VDT-607F/FE/ID/S4 119x220x52mm VDMR-21-es sorozat (méret: 133x316x48mm) 128x350x46mm VDMR11/S4 VDMR11/D8 DMR21/S4 VDMR21/D8 VDT-608 R21/TFT R21/LB 220x281x50mm281 EP21/S12 R21/ID R21/TK

15 Terméklista: Kiegészítők Tápegységek Kamera illesztők VPC6A Kombinált tápegység 1.5A kimenet VDPS buszillesztő VDT-CCU Videó jel konverter VDT-SCU Kamera illesztő VDT-QSW Osztott képű kamera illesztő Egyéb kiegészítők Busz elosztók VDT-RLC Relé modul világítás/második zárvezérlő modul VDT-ACC Wiegand átalakító VDBC2S 2 kimenet VDT-DBC4A1 4 kimenet Busz erősítő és rendszer bővítő egységek DT-AKP Váltakozó számsorrendű beléptető egység VDT-BDU Erősítő és bővítő modul VDT-IPG IP konverter

16 VEZETÉK
