1 Aritech

2 A megoldás bármilyen biztonságtechnikai alkalmazásra mérettől és komplexitástól függetlenül az ATS Advisor Master Integrált Biztonságtechnikai rendszer. Néhány alkalmazási példa: Kisebb üzletek Az ATS 2000 központ az egyszerűbb objektumok biztonság technikai igényeit fedi le, kisebb üzletek, lakások, családi házak rendszere lehet. Alapkiépítésben 8 zónás, ami 32-re bővíthető. Elegendő bemenet áll rendelkezésre a behatolásjelző érzékelők, füstérzékelők, vezérlő bemenetek fogadására ahhoz, hogy az adott objektum komplex védelmét ellássa. A különálló területek kialakításának lehetősége biztosítja, hogy például az üzletet és a raktárt egymástól függetlenül lehessen kezelni a felhasználó igénye szerint. Az élesítés és a kikapcsolás egyszerűen elvégezhető, könnyen nyomon követhető a felhasználó barát kezelőegységen és az LCD kijelzőn. A beépített kommunikátor átjelzi a felügyeleti állomásnak a riasztási eseményeket. Iroda, bank Az alapvető biztonsági funkciókon túlmenően az ATS 3000 és az ATS 4000 központok számos lehetőséget nyújtanak a nagy biztonságot igénylő objektumok, bankok, trezorok, stb., teljes körű biztonsági rendszerének kiépítésére. Így a videó megfigyelő rendszer vezérlése, automatikus élesítés, kikapcsolás, időprogram függő vezérlések a téves kezelések kizárásának érdekében, mind megvalósíthatóak. Többszintes irodaházak Az alapban 16 zónás központok, ami kibővíthető 256-ra az ATS4000 központnál, vagy akár 1024 zónára az ATS5000 központnál, nem csak a behatolásjelző érzékelőket képes fogadni, hanem beléptetőként ajtókat vezérel, kontrolálhatja a lift használatát, világítást kapcsolhat szabályozhatja a fűtés és a légkondicionáló működését. A felhasználók jogosultsága sokrétűen szabályozható a maximális biztonság elérésének érdekében, sőt ezek a jogosultsági szintek időprogramhoz is rendelhetőek. Az egyes területekhez közös területek is rendelhetőek, így könnyebben szabályozhatóak a közösen használt területek, mint például előcsarnok, folyosó szakasz, működése. A beléptető rendszer működtetése is szigorítható munkaidőn kívül, például napközben elegendő csak a kártya használata, munkaidőn kívül pedig a kártya mellé egy kódot is meg kell adni, ezzel is növelve a biztonságot. Épület együttesek Az ATS 5000 központ ideális megoldás abban az esetben, amikor több mint 256 bemenetre, vagy több, mint 16 területre van szükség. Akár 16 ATS4000 vagy ATS5000 központ egymással hálózatba kötve képes lefedni bármilyen nagy, ipari alkalmazást. Abban az esetben, ha négy különálló épület van, akkor ezek biztonság technikáját ki lehet építeni egyedileg, de működhet egy nagy integrált rendszerként is, ami a rendszer menedzselése szempontjából számtalan fontos és hasznos lehetőséget biztosít. A behatolásjelző, beléptető és még számos egyéb funkciók kezelhetők egyetlen PC-ről a Titan Management szoftverrel. Nyomtató is csatlakoztatható a rendszerhez a fontosabb események kinyomtatására. A rendszer felépítéséhez minden szükséges modul rendelkezésre áll, busz egységek, úgymint izolátor, busz-ismétlő, hurokillesztők, optikai kábel illesztők, amelyek biztonságossá teszik a hálózatot, és lehetővé teszik, hogy akár 1,5km távolság is áthidalható legyen.

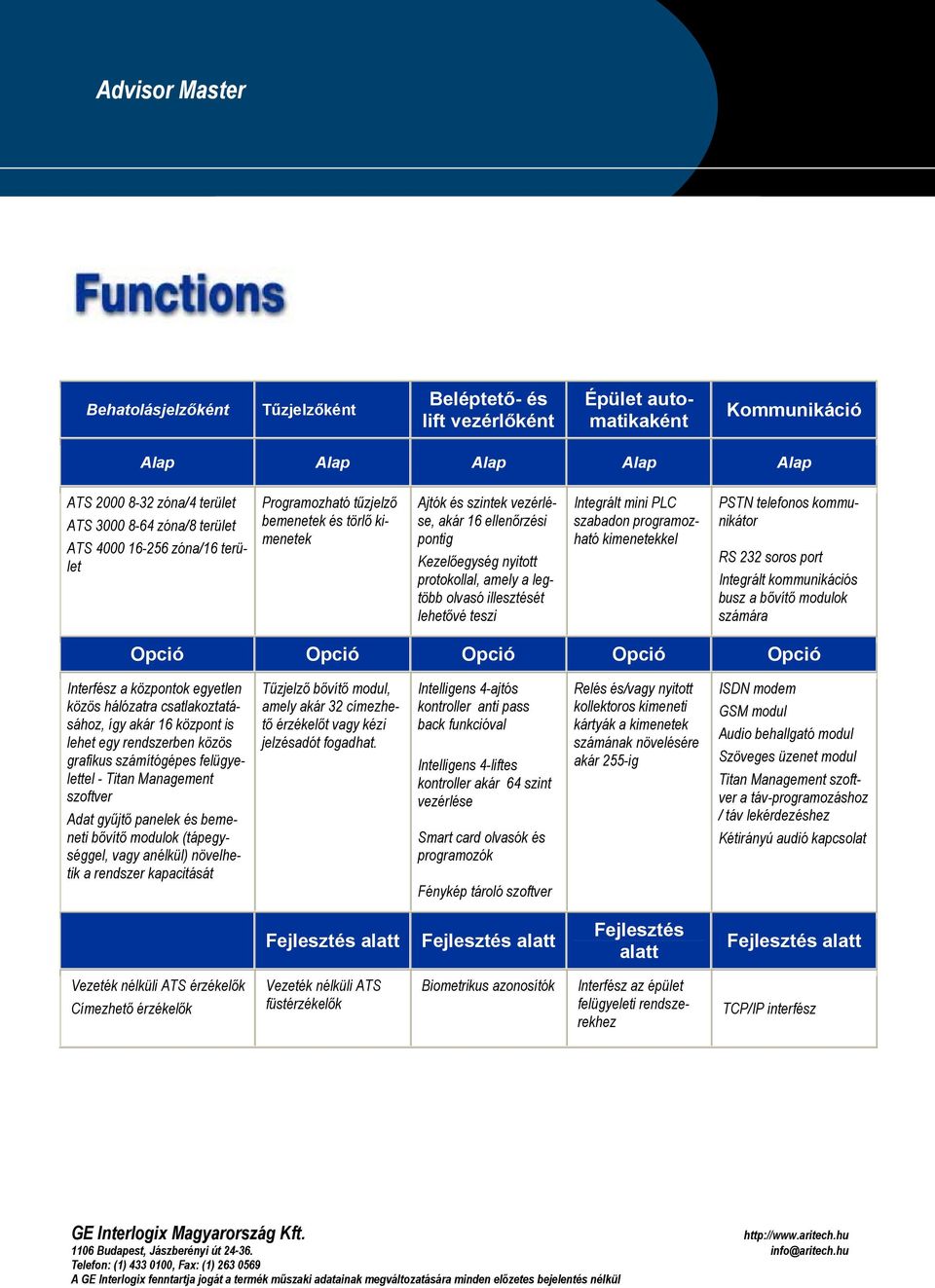

3 Behatolásjelzőként Tűzjelzőként Beléptető- és lift vezérlőként Épület automatikaként Kommunikáció Alap Alap Alap Alap Alap ATS zóna/4 terület ATS zóna/8 terület ATS zóna/16 terület Programozható tűzjelző bemenetek és törlő kimenetek Ajtók és szintek vezérlése, akár 16 ellenőrzési pontig Kezelőegység nyitott protokollal, amely a legtöbb olvasó illesztését lehetővé teszi Integrált mini PLC szabadon programozható kimenetekkel PSTN telefonos kommunikátor RS 232 soros port Integrált kommunikációs busz a bővítő modulok számára Opció Opció Opció Opció Opció Interfész a központok egyetlen közös hálózatra csatlakoztatásához, így akár 16 központ is lehet egy rendszerben közös grafikus számítógépes felügyelettel - Titan Management szoftver Adat gyűjtő panelek és bemeneti bővítő modulok (tápegységgel, vagy anélkül) növelhetik a rendszer kapacitását Tűzjelző bővítő modul, amely akár 32 címezhető érzékelőt vagy kézi jelzésadót fogadhat. Intelligens 4-ajtós kontroller anti pass back funkcióval Intelligens 4-liftes kontroller akár 64 szint vezérlése Smart card olvasók és programozók Fénykép tároló szoftver Relés és/vagy nyitott kollektoros kimeneti kártyák a kimenetek számának növelésére akár 255-ig ISDN modem GSM modul Audio behallgató modul Szöveges üzenet modul Titan Management szoftver a táv-programozáshoz / táv lekérdezéshez Kétirányú audió kapcsolat Fejlesztés alatt Fejlesztés alatt Fejlesztés alatt Fejlesztés alatt Vezeték nélküli ATS érzékelők Címezhető érzékelők Vezeték nélküli ATS füstérzékelők Biometrikus azonosítók Interfész az épület felügyeleti rendszerekhez TCP/IP interfész

4 ATS2 000 ATS 3000 ATS 4000 Zónák Kimenetek Területek (osztott rendszer) Kezelő egységek Adatgyűjtő panelek (Ki-/Bemeneti bővítők) Ajtó vezérlések Szint vezérlések (lift) Beléptető kártyák * * Felhasználók névvel * * 4-10 számjegyes pin kódok * * Memória bővítés Eseménytár * * Hálózatba köthető egységek, akár (*) Csak a memória bővítő kártya alkalmazása mellett.

5 A Titan egy felhasználó barát Windows alapú szoftver, amely biztosítja a rendszer számítógépről történő programozását, teljeskörű grafikus felügyeletét, vagy akár a karbantartás vezérlése is megoldható helyben, vagy modemen keresztül. Programozás A Titan rendkívül jól használható programozó eszköz. A rendszer konfigurálása, a kezelői, üzemi paraméterek beállítása könnyen megoldható az interaktív képernyő ablakokon keresztül. A Titan támogatja az új felhasználók, kódok könnyű és gyors felvitelét. Az adatok letöltése az RS232 soros porton keresztül, vagy modemen keresztül történhet. A nyomtató kimeneten keresztül intelligensen szűrt eseménylisták, programozási lapok tesztek és ügyfélnyilvántartások nyomtathatóak. Management csomag A Titan Management csomagot a Titan CD-ROM és a számítógép illesztő alkotja. Mindez teljeskörű lehetőséget nyújt valamennyi ATS Advisor Master központ valós idejű felügyeletére állapot lekérdezésekkel kétirányú kapcsolattal. A Titan szoftver szerves része a grafikus felület, ahol a felvitt alaprajzokra a rendszer kiépítésének megfelelően lehet elhelyezni a zónákat, ajtókat, reléket, kezelő egységeket, stb. jelentő ikonokat.

6
