1 Vezetéknélküli biztonsági rendszer A Cooper Security Homelink 75 Rádiós rendszer bemutatása 2006 Előadó: Barotai Csaba Kustor András

2 868 Radio Spectrum Scantronic Class VI Radio

3 Rádiós kapcsolat Minden eszköz egyedi azonosítóval rendelkezik Jelzést küld: riasztás, tamper, elemmerülés RF felügyelet: életjel 4 percenként, 20 perc után hiba jelzés a kijelzőn hiba - riasztás tamper jelzés küldése a távfelügyelet felé Interferencia érzékelés: 30 mp zavaró jel esetén hiba jelzés a kijelzőn system jelzés küldése a távfelügyelet felé

kijelzőn hiba - riasztás tamper jelzés küldése a távfelügyelet felé Interferencia

4 790rEUR Jelerősség mérő Jelerősség: 0-9 Minimum: 3 Ideális: 5-9 Teszter: jelzés 5 mp

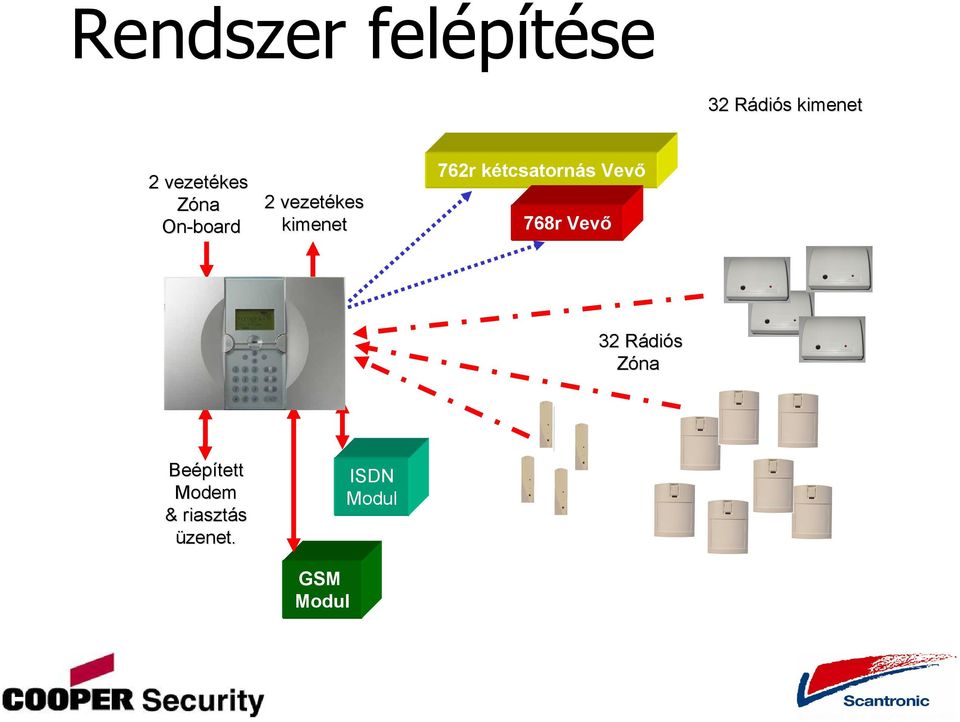

5 Rendszer felépítése 32 Rádiós kimenet 2 vezetékes Zóna On-board 2 vezetékes kimenet 762r kétcsatornás Vevő 768r Vevő 32 R 32 Rádiós Zóna Beépített Modem & riasztás üzenet. GSM Modul ISDN Modul

6 Hardware bemutatása 4 partíció, 34 zóna, részleges élesítés. 32 vezetéknélküli rádiós zóna. 2 vezetékes FSL (Fully Supervised Loop) Zóna. 2 vezetékes relékimenet. 32 vezetéknélküli rádiós kimenet. 16 négygombos távvezérlő. 16 pánikjelző vagy függő jeladó. Beépített Multi-format Digitális kommunikátor és két sebességű (2400/300 baud) Modem. Beépített beszéd kommunikátor.

32 vezetéknélküli rádiós kimenet. 16 négygombos távvezérlő. 16 pánikjelző vagy függő jeladó.

7 Hardware bemutatása folyt. Beépített Proximity olvasó. Beépített szociális és aktivitási riasztások figyelése és mobil telefonnal való közvetlen kommunikáció hangüzenetek használata. Beépített beszédfelvételi és visszajátszási lehetőség. Opcionális GSM, ISDN, TCP/IP kommunikátor. Beépített USB port. Modemen keresztüli programozás. PC alapú Cooper Security 958 letöltőprogram. Távirányítás telefonon keresztül.

hangüzenetek használata. Beépített beszédfelvételi és visszajátszási lehetőség.

8 Működés leírás Érzékelők felprogramozása automatikus vagy kézi módon. Teljesen programozható zónák leírással, tipussal, tulajdonságokkal, 4 partició és Part beállítás lehetőség. Szociális és aktivitási riasztások Zóna figyelés lehetőség. Teljesen programozható kimenetek tipussal, particióval és időzítéssel. Magyar nyelvű menü. Felhasználói lehetőségek: szöveges üzenetek felvétele, rendszer reset, zónák kizárása, szociális riasztás beállítás, gyors élesítési lehetőség. Programozható időzítések, Rádiós felügyelet (20 perc), jel interferencia figyelés, Akkumlátor figyelés. Programozási lehetőség helyi USB porton, ill. Beépített Modemen.

Szociális és aktivitási riasztások Zóna figyelés lehetőség. Teljesen programozható kimenetek tipussal, particióval és időzítéssel. Magyar nyelvű menü.

9 Működés leírás folytatás A beépített digitális kommunikátor Fast Format vagy Contact ID vagy SIA I, II or III formátumot használ. Felügyelt! Szociális riasztás Scancom-ot, Scanfast illetve Tunstall formátumot használ kétirányú kommunikációs lehetőséggel. Beszédhívás 12 mp-es Master üzenet és 4 x 8 mp-es trigger üzenet és reportálás 4 cimzetthez max. SMS üzenet küldés (ha GSM modul van). 250 esemény kiegészítve pontos dátum és időponttal. 50 felhasználói kód (4 digit) leírással, Proxy kártya, Partitició, távvezérlő, és PA vagy Pendant lehetőség.

Beszédhívás 12 mp-es Master üzenet és 4 x 8 mp-es trigger üzenet és reportálás 4 cimzetthez max. SMS üzenet küldés (ha GSM modul van).

10 Vezérlőegység installálása Vezérlőegység szemből Proxy olvasó Nagy grafikus kijelző Gyors be/ki kapcsolás A mobiltelefonhoz hasonló numerikus billentyűzet

11 Vezérlőegység installálása Sorkapocs csatlakozás Tápegység Hátlap rögzítése 230V AC csatlakozás

12 Vezérlőegység installálása Sorkapocs csatlakozás Megjegyzés: Zona = Radiós Zona 33 & 34 = 2 vezetékes FSL 2 fesz.mentes relé kont. Megjegyzés Kimenet = Radiós Kimenet 01 & 02 = vezetékes

13 Akkumlátorok behelyezése Burkolat eltávolítása akkumlátorok behelyezése Vezérlőpanel hátulnézetben

14 Csatlakozások a vezérlő panelen A vezérlő panel hátulja 2020 LS/Mic Kick Start Reset Pins Beépített sziréna PSTN Telefon csatlakozás Hangszoró hangerő USB Port

15 Radiós Jeladók & Érzékelők 701rEUR-50 Rögzítőzsinoros függő jeledó 701rEUR-60 függő jeladó 702rEUR-00 figyelés (Watch)függő jeladó 714rEUR-00 PIR (kis méret) [Lithium- 10mW] 715rEUR-02 PIR [Alkaline -10mW] 720rEUR-02 Füstérzékelő [Alkaline- 10mW] 723rEUR-00 4 gombos távvezérlő 726rEUR-60 rövid hatótávú PA 726rEUR-50 hosszú hatótávú PA 734rEUR-00 Univerzális 2 csatornás CC változat 734rEUR-01 Univerzális 2 csatornás FSL változat 739rEUR-00 Üvegtörés érzékelő 762rrEUR-00 2 csatornás vevő 08740EUR-00 ISDN Modul 08840EUR-00 GSM Modul 02020EUR-00 hangszoró + mikrofon 790rEUR-00 Jelerősség mérő

hatótávú PA 726rEUR-50 hosszú hatótávú PA 734rEUR-00 Univerzális 2 csatornás CC változat 734rEUR-01 Univerzális 2 csatornás FSL változat 739rEUR-00

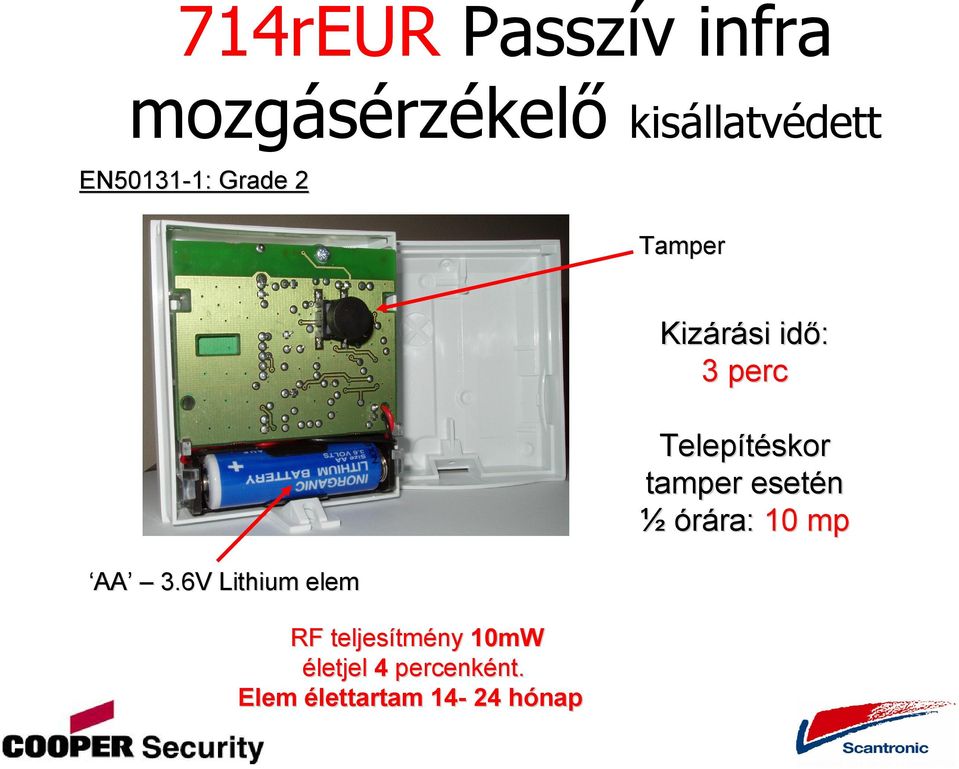

16 714rEUR Passzív infra mozgásérzékelő kisállatvédett EN : 1: Grade 2 Tamper AA 3.6V V Lithium elem RF teljesítm tmény 10mW életjel 4 percenként nt. Elem élettartam hónap Kizárási idő: 3 perc Telepítéskor tamper esetén ½ órára: ra: 10 mp

17 734r-00 Nyitásérzékelő univerzális jeladó EN : 1: Grade 2 3V CR2 Lithium elem Külső érzékelő csatlakozás alarm és tamper Antenna RF teljesítm tmény 10mW életjel 4 percenként nt. Elem élettartam hónap Tamper kapcsoló

alarm és tamper Antenna RF teljesítm tmény 10mW életjel

18 734r-00 Nyitásérzékelő univerzális jeladó EN : 1: Grade 2 LK1 LK3 LK2 LK4 Belső Reed RF teljesítm tmény 10mW életjel 4 percenként nt. Elem élettartam hónap

19 734r-00 Nyitásérzékelő univerzális jeladó LK1 LK3 LK2 Redőnyszenzor Rázkódásszenzor Belső Reed Be Belső Reed Ki NO NC Jumper : Nyitva Rövidre zárvaz LK4 Programoz ozás Belső Reed AktívA Rázkódás és Redőnyszenzor érzékenységéneknek beáll llítása

NC Jumper : Nyitva Rövidre zárvaz LK4 Programoz ozás Belső

20 734r-00 Külső csatlakozás Külső Reed csatlakoztatása Rázkódás s vagy Redőnyszenzor Max. kábelhossz = méterm ter,

21 734r-01 Nyitásérzékelő univerzális jeladó EN : 1: Grade 2 734r-05 barna LK1. LED Engedélyez / Tilt Felhelyzve = Engedélyez LK2. Belső Reed Felhelyezve = Tilt Eltávolítva = Aktív

22 734r-01 Nyitásérzékelő univerzális jeladó EN : 1: Grade 2 734r-05 barna 2K2 Alarm Tamper RF teljesítm tmény 10mW életjel 4 percenként nt. Elem élettartam hónap 4K7

23 720rEUR Füstérzékelő Tesztelés RF teljesítm tmény 10mW életjel 4 percenként nt. Elem élettartam hónap 9V PP3 Alkaline elem

24 739rEUR Üvegtörés érzékelő LED Engedélyez Aritech/Sentrol Üvegtörés érzékelő RF teljesítm tmény 10mW életjel 4 percenként nt. Elem élettartam hónap

25 722rEUR Távvezérlő EN : 1: Grade 2 Pánikjelzés aktiválása Programozható gombok

26 701rEUR 702rEUR Pánikjelző Hatótávols volság: kb. 300m Pánikjelzés aktiválása Karra rögzr gzíthető IP 65 Hatótávols volság: kb. 50m Elem élettartam kb. 5 év

27 726rEUR Pánikjelző Hatótávols volság: kb. 600m Lezárás Pánikjelzés aktiválása Elem élettartam kb. 5 év

28 703rEUR 4 Csatornás adó Hatótávols volság: Km RF teljesítm tmény 10mW életjel 4 percenként nt. Elem élettartam hónap

29 703rEUR 4 Csatornás adó BNC AntennaA csatlakozó 2 x AA Alkaline elem áramkimaradás esetére Antenna tamper Program kapcsoló Program és állapot kijelző CC vagy EOL Bement választv lasztó 12 V 4 Vezetékes bemenet RF teljesítm tmény 10mW életjel 4 percenként nt. Elem élettartam hónap

30 762r 768r Kimeneti modul 2 csatornás RF felügyelet Interferencia Elem merülés s jelzése 8 csatornás

31 770rEUR WAM modul Funkciók: k: Jelismétl tlő modul (8 érzékelő) Kimeneti modul Hangjelző modul Univerzális vevő RF felügyelet Interferencia Elem merülés s jelzése Akkumlátor

32 771rEUR Info modul Funkciók: k: Partíci ció állapot kijelzése Be/kilépési késleltetk sleltetés s jelzése Beépített sziréna Hiba jelzése

33 7525rEUR Rádiós kezelő Funkciók: k: Teljes/ részleges r ki és s bekapcsolás 4 programozható gomb Kimenet vezérl rlés Elem élettartam kb. 24 hónap

34 750rEUR Kültéri sziréna 110 db, Villanócs csöves Szabotázsv zsvédett Áramellátás 4 x LR 2Alkaline

35 Homelink 75 Köszönöm a figyelmet
