1 Merlin Pro (Ver-2.0) Programozható rádiós vevőegység Telepítési és programozási útmutató Safety Technology International (Europe) Ltd

2 Tartalomjegyzék Merlin Pro ismertetése... 3 Kezelői Mód... 3 Esemény memória, esemény naplózás... 4 Dátum és idő beállítás... 4 A Merlin Pro telepítése... 5 A programozás folyamata... 7 Óra Beállítása... 8 Telepítő mód... 9 Rádiós eszköz hozzáadása Távirányító feltanítása Zóna Törlés Távvezérlő Törlése Kód változtatás Rádió jel erősség/hatótávolság ellenőrzése (RSSI test) Esemény memória törlés Riasztás a kimenetre Csipogás tiltás Távvezérlő naplózása Verzió Visszatérés a gyári beállításokra Működés Technikai Specifikáció oldal

3 Merlin Pro ismertetése A Merlin Pro egy programozható vezeték nélküli vevő, mely tartalmaz egy kis LCD kijelzőt, ami megkönnyíti a programozást és az állapot kijelzést. Az eszköz 64 érzékelőt képes fogadni, 256 távirányítót, 8 kimeneten. Miután egy eszköz (Rádiós PIR) fel lett tanítva, akkor mindegyik érzékeléskor automatikusan aktiválja a kimenetet. A Merlin Pro-nak 8 kimenete van (száraz kontaktus), amelyeket bármely vezetékes riasztóközpont zónabemenetére lehet csatlakoztatni. Tulajdonságok: 2*16 karakteres LCD kijelző 4 programozó gomb Legördülő menü Egyszerű programozás 64 érzékelő fogadása, (8 érzékelő kimenethez rendelve) 256 Távvezérlő feltanítása Szabotázs védelem Teljesen felügyelt-csipog minden percben, ha az érzékelő életjele nem jön be több mint 2 órán keresztül. Minden percben csipog, ha egy érzékelő eleme merül. 64 esemény memória Freewave felügyelt rádiós eszközök Az alábbi eszközökkel működik a vevő: FW-RMT vezeték nélküli távirányító FW-PIR vezeték nélküli PIR mozgásérzékelő FW-360 vezeték nélküli 360 PIR mozgásérzékelő FW-MAG vezeték nélküli nyitás érzékelő FW-GBD/FW-VIB vezeték nélküli üvegtörés/rezgés, ütés érzékelő FW-SMOKE vezeték nélküli füstérzékelő FW-WAB vezeték nélküli kültéri infra-sorompó Kezelői Mód A kijelző és a kezelő használata: Amikor az eszköz be van kapcsolva (ON), akkor a kijelző (MENU) az alábbit mutatja: Nyomjuk meg a gombot, hogy a menübe lépjünk. Az összes műveletet végrehajtható az alábbi gombokkal:,, és 3. oldal

4 A példa mutatja: Gomb leírások:, : kijelző, menü görgetés : A művelet elfogadása, belépés a programba : kilépés a programból, vissza a főmenübe Esemény memória, esemény naplózás Az esemény memória 64 db esemény tárolására alkalmas. A kijelzőn görgethetőek az események az UP és DOWN nyilak megnyomásával ( ). Az esemény (EVENT) lehet riasztás vagy szabotázs (tamper). Az esemény naplózás kijelzése: 1. Alapesetben a kijelző ezt mutatja: 2. Nyomjuk meg a gombot, hogy a memóriába lépjünk. Ahogy a példa mutatja az érzékelő - Zone 4, Group 3-szabotázs (tamper) jelzést küldött 21/08/04 -én 12:55-kor. ( ) Dátum és idő beállítás A dátum és idő beállítása a Föl, le nyílakkal történik ( ). A Merlin tartalmaz egy valós idejű, beépített órát, elemmel, így a dátum és az idő nem vész el, ha a tápfeszültség megszűnik. A dátum és idő beállításához lapozzon a 7. oldalra a dátum és idő beállítása fejezethez. 4. oldal

5 A Merlin Pro telepítése Ez a fejezet írja le az eszköz telepítését. Fontos! Válasszuk ki a legalkalmasabb helyet az eszköz telepítésére. Egy központi helyre ajánljuk az eszköz telepítését, ahol az adókat (érzékelőket) körülötte helyezhetjük el. Az eszköznek könnyen hozzáférhetőnek kell lennie, hogy a kijelző elolvasása ne okozzon problémát. Az eszközt a vezetékes riasztóközponttól max.: 30m távolságra helyezhetjük. Helyezzük fel a tartót a falra, majd jelöljük meg a két csavar helyét. Fúrjuk ki a két csavar helyét, és fogassuk fel a tartót a falra. Helyezzük a tartóba a Merlin Pro-t és jelöljük be a harmadik csavar helyét. Vegyük el az eszközt, majd fúrjuk ki a harmadik lyukat. Rakjuk össze a Merlint, azaz helyzzük a tartóba és rögzítsük a harmadik csavart is. Győződjünk meg, hogy ki van kapcsolva. Csatlakoztassuk a kimeneteket a központhoz. Csatlakoztassuk a tápot a riasztóközpont paneljáról a Merlin sorkapcsaira. +-12Vdc. Helyezzük vissza a fedőt és húzzuk meg a 2 csavart. Csatlakoztassuk a tápkábelt az akkumulátorhoz, vagy a transzformátorhoz. Az eszköz bekapcsolódik. Győződjön meg az eszköz helyes működéséről. A telepítés ábrákkal Kép 1: Csavarokkal rögzítsük a tartót sima falfelülethez. Kép 2: Helyezzük az eszközt a tartóba. 5. oldal

6 Kép 3: Csavarjuk be a 3. csavart is. Kép 4: Vegyük le a csatlakozók fedelét. Kép 5: Csatlakoztassuk az eszközhöz a tápfeszültséget, a kimeneteket pedig a központhoz. (C.P.=Control Panel) 6. oldal

7 A programozás folyamata Gyári Kód: 111 Először állítsuk be az órát (Ha az órát nem állítjuk be, akkor helytelen dátum fog megjelenni az esemény memóriában) Programozása az igényelt érzékelőknek és távvezérlőknek ajánljuk az érzékelők megjelölését, amennyiben ki van jelölve a csoport és a zóna. Helyezzük el az érzékelőket és a Merlin Pro-t, rádió jel hatótávolságon belül. Jelerősség tesztet csináljunk mindegyik érzékelőnél. Változtassuk meg a jelszót és jegyezzük fel valahova. LCD kijelző szimbólumai Ikon Jelentése Leírása Szabotázs kapcsoló Riasztás Életjel Elem merülés Új esemény Élesített Tamper jelzés a detektortól Riasztás jelzés az érzékelőtől vagy távirányítótól 120 Percig nem érkezik életjel az érzékelőtől Alacsony elemfeszültség egy érzékelőben Új esemény került a memória listába Ha az STA bemenet alacsony, akkor ez élesíti az eszközt Belépő kódok Az alábbi gombokkal adhatjuk meg a belépő kódokat: gomb: páratlan számjegyek gomb: páros számjegyek Példa a kódok bevitelére: : 111-es kódot jelenti : 123-as kódot jelenti : 412-es kód 7. oldal

8 Óra Beállítása A főmenü eléréséhez, nyomjuk meg a gombot. A MEMORY felirat megjelenik a kijelzőn. Nyomjuk meg a gombot, a kijelzőn a DATE/TIME felirat jelenik meg. Nyomjuk meg a gombot az engedélyezéshez. Nyomjuk meg valamelyik gombot és válasszuk ki az évet. Nyomjuk meg a gombot az év engedélyezéséhez. Nyomjuk meg valamelyik gombot és válasszuk ki a hónapot. Nyomjuk meg a gombot a hónap engedélyezéséhez. Nyomjuk meg valamelyik gombot és válasszuk ki a napot. Nyomjuk meg a gombot a nap engedélyezéséhez. 8. oldal

9 Nyomjuk meg valamelyik gombot és válasszuk ki az órát. Nyomjuk meg a gombot az óra engedélyezéséhez. Nyomjuk meg valamelyik gombot és válasszuk ki az percet. Nyomjuk meg a gombot a perc engedélyezéséhez. A dátum és idő frissítve lett, a kijelzőn a DATE/TIME felirat jelenik meg. Telepítő mód Belépés a telepítő módba: A főmenü eléréséhez, nyomjuk meg a gombot. A MEMORY felirat megjelenik a kijelzőn. Nyomjuk meg a gombot, a kijelzőn az INSTALLER felirat jelenik meg. Nyomjuk meg a gombot az engedélyezéshez. A PASSWORD felirat jelenik meg a kijelzőn. A gyári kód: 111 Nyomjuk meg a gombokat és adjuk meg a belépőkódot. 9. oldal

10 gomb: páratlan számjegyek gomb: páros számjegyek Rádiós eszköz hozzáadása Ebben a program módban van lehetőség kiosztani a csoportokat (Group) és a zónákat (Zone) minden érzékelőhöz vagy távirányítóhoz. Először a csoport és a zóna kerül kiosztásra, majd a kiválasztott eszköz (mozgásérzékelő) előlapját levéve a szabotázs kapcsoló megnyomásával adjunk le jelzést. A jelzést a Merlin veszi és megtanulja. Az eszköz feltanítása megtörténik. Lépjünk be telepítő (Installer) módba. A belépés az előző oldalon le van írva. Nyomjuk meg a gombot az engedélyezéshez. A felügyelt mód (supervized) alkalmazásakor az érzékelők életjelet küldenek a vevő felé. Egy meghatározott időn belül történik a jel küldése (pl.: 1 óra). Így győződhetünk meg arról, hogy az érzékelők kommunikálnak a vevővel. Vagy Nyomjuk meg a vagy gombot, hogy a nem felügyelt (Un-supervised) módba állítsuk az eszközt. Ekkor az eszköz aktív, csak nem használt az életjel felügyelés. Nyomjuk meg a gombot az engedélyezéshez. Amennyiben az a csoport (Group) már foglalt, akkor ezen a helyen egy S betű áll. Nyomjuk meg a vagy gombot a csoport kiválasztásához. Nyomjuk meg a gombot, hogy elfogadjuk a kiválasztott csoportot. 10. oldal

11 Amelyik zóna már ki van választva annál a helynél egy S betű kerül kijelzésre. Az eszköz csipog, mialatt a szabotázs jelzést elküldjük. A Merlin vevőre úgy tanítható fel egy eszköz, hogy eltávolítjuk az előlapját és nyomunk egy szabotázs jelzést. A vevő regisztrálja és a választott Csoporthoz és Zónához rendeli. Távirányító feltanítása Lépjünk be a telepítő módba. (Az előző oldalakon megtalálható, a lépések) Nyomjuk meg a gombot, amíg a kijelzőn az ADD REMOTE felirat jelenik meg. Nyomjuk meg a gombot, az engedélyezéshez. A kapcsoló (toggle) segítségével választhatunk a kimenet állapotai közül (on/off), egy egyszerű nyomással a távvezérlő gombjával. Vagy Nyomjuk meg a gombot. A kijelző 1 sec feliratot jelenít meg. A kimenetet 1 másodpercre bekapcsolja. Vagy Nyomjuk meg a gombot, amíg a kijelzőn a 3 second felirat jelenik meg. Ekkor a kimenet 3 másodpercre kapcsolódik be. 11. oldal

12 Vagy Nyomjuk meg a gombot, amíg a kijelzőn a 1&2 felirat jelenik meg. Fontos! Ebben az üzemmódban lehetséges beállítani azt, hogy a távvezérlő egy gombjával lehessen a kimenetet bekapcsolni, másik gombbal pedig kikapcsolni. Nyomjuk meg a gombot, a mód beállításához. A kijelzőn megjelenik a Relay felirat. Nyomjuk meg a vagy gombot, hogy válasszunk egy kimenetet. 1-7-ig NC-sek a kimenetek, a 8-as NO/NC (választható, C a közös pontja). A Ready felirat megjelenik a kijelzőn és az eszköz várja a távvezérlő jelét. Nyomjon meg egy gombot a távvezérlőn. A távvezérlő mentésre került, a kijelzőn az Add remote felirat jelenik meg. 12. oldal

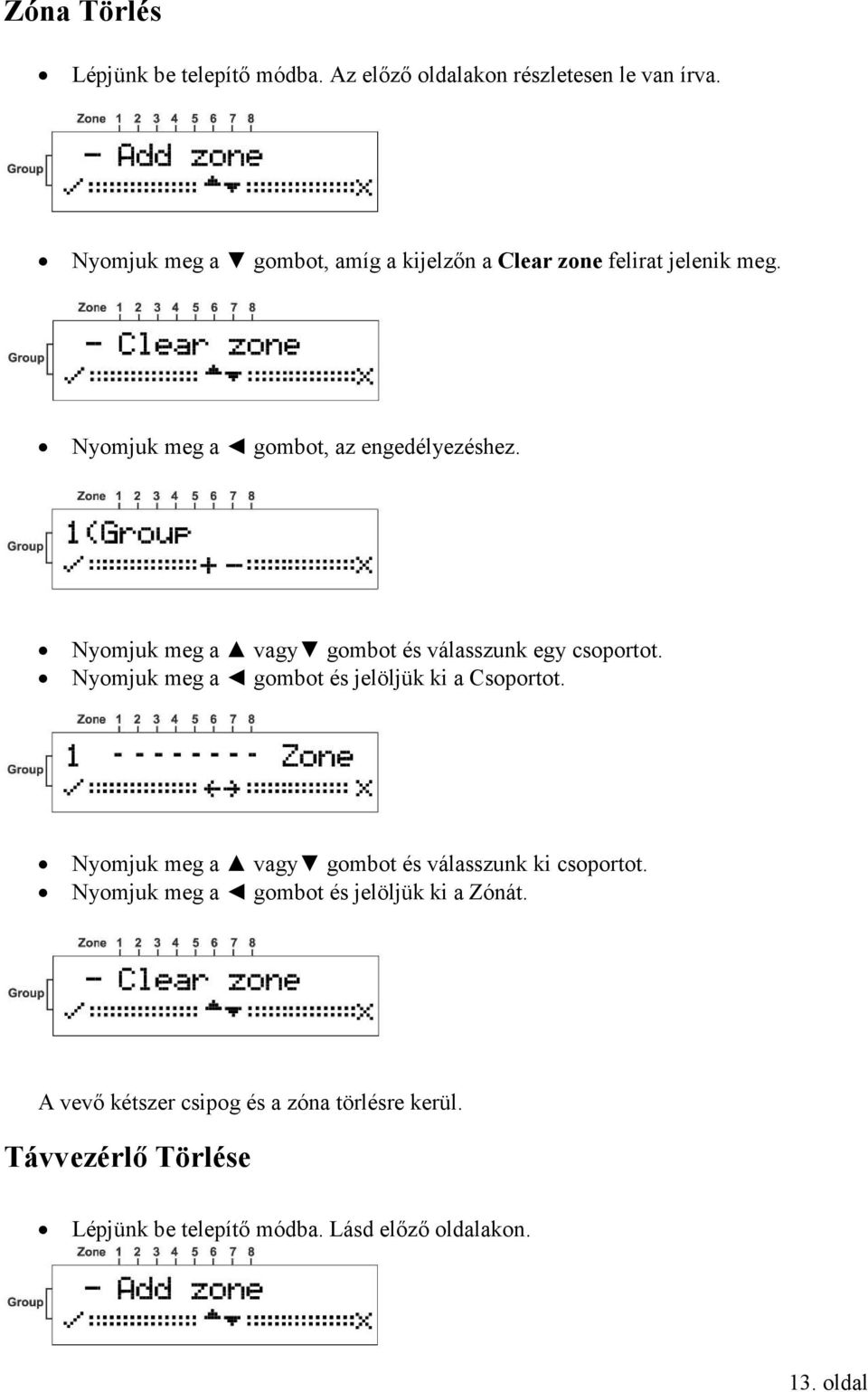

13 Zóna Törlés Lépjünk be telepítő módba. Az előző oldalakon részletesen le van írva. Nyomjuk meg a gombot, amíg a kijelzőn a Clear zone felirat jelenik meg. Nyomjuk meg a gombot, az engedélyezéshez. Nyomjuk meg a vagy gombot és válasszunk egy csoportot. Nyomjuk meg a gombot és jelöljük ki a Csoportot. Nyomjuk meg a vagy gombot és válasszunk ki csoportot. Nyomjuk meg a gombot és jelöljük ki a Zónát. A vevő kétszer csipog és a zóna törlésre kerül. Távvezérlő Törlése Lépjünk be telepítő módba. Lásd előző oldalakon. 13. oldal

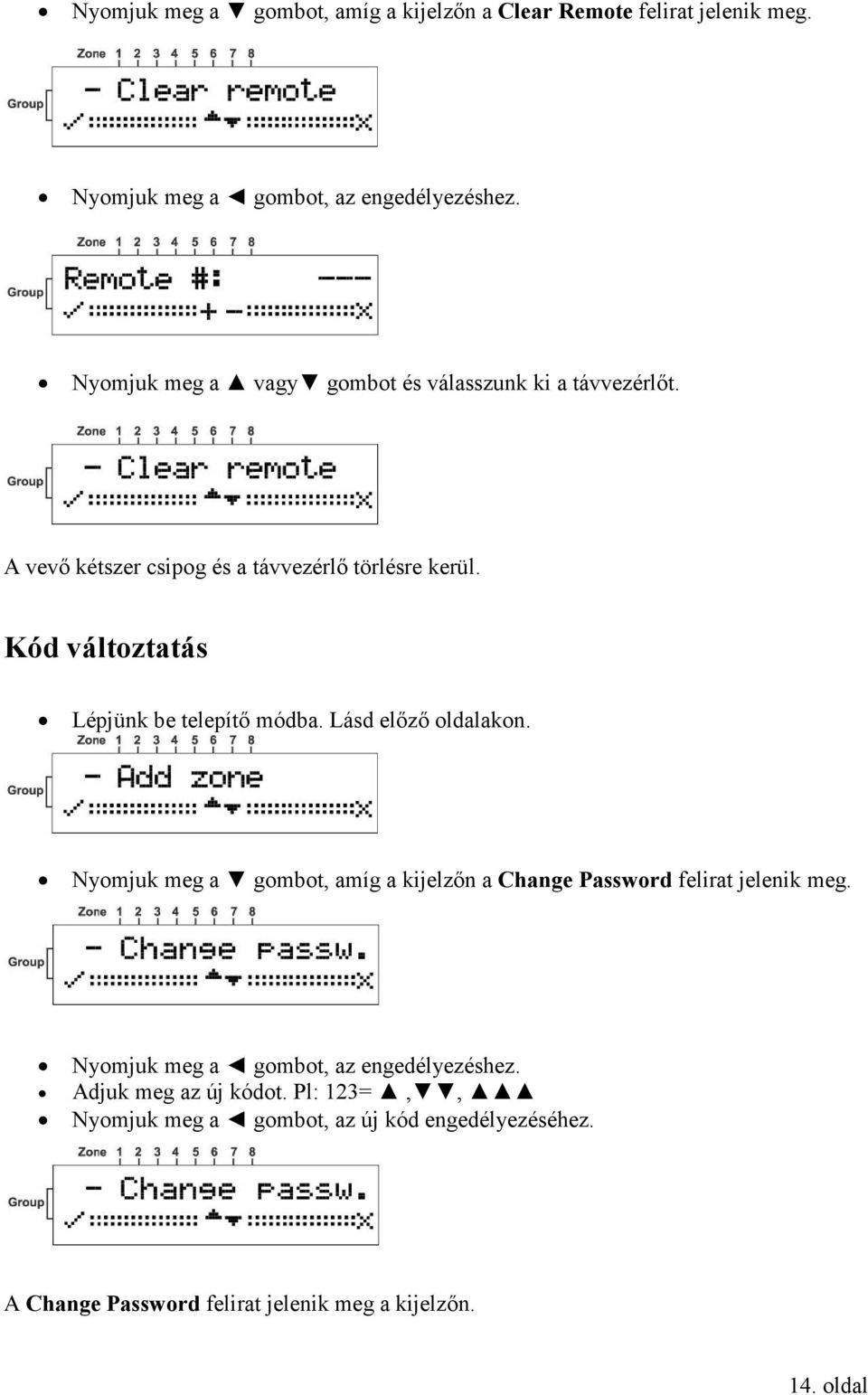

14 Nyomjuk meg a gombot, amíg a kijelzőn a Clear Remote felirat jelenik meg. Nyomjuk meg a gombot, az engedélyezéshez. Nyomjuk meg a vagy gombot és válasszunk ki a távvezérlőt. A vevő kétszer csipog és a távvezérlő törlésre kerül. Kód változtatás Lépjünk be telepítő módba. Lásd előző oldalakon. Nyomjuk meg a gombot, amíg a kijelzőn a Change Password felirat jelenik meg. Nyomjuk meg a gombot, az engedélyezéshez. Adjuk meg az új kódot. Pl: 123=,, Nyomjuk meg a gombot, az új kód engedélyezéséhez. A Change Password felirat jelenik meg a kijelzőn. 14. oldal

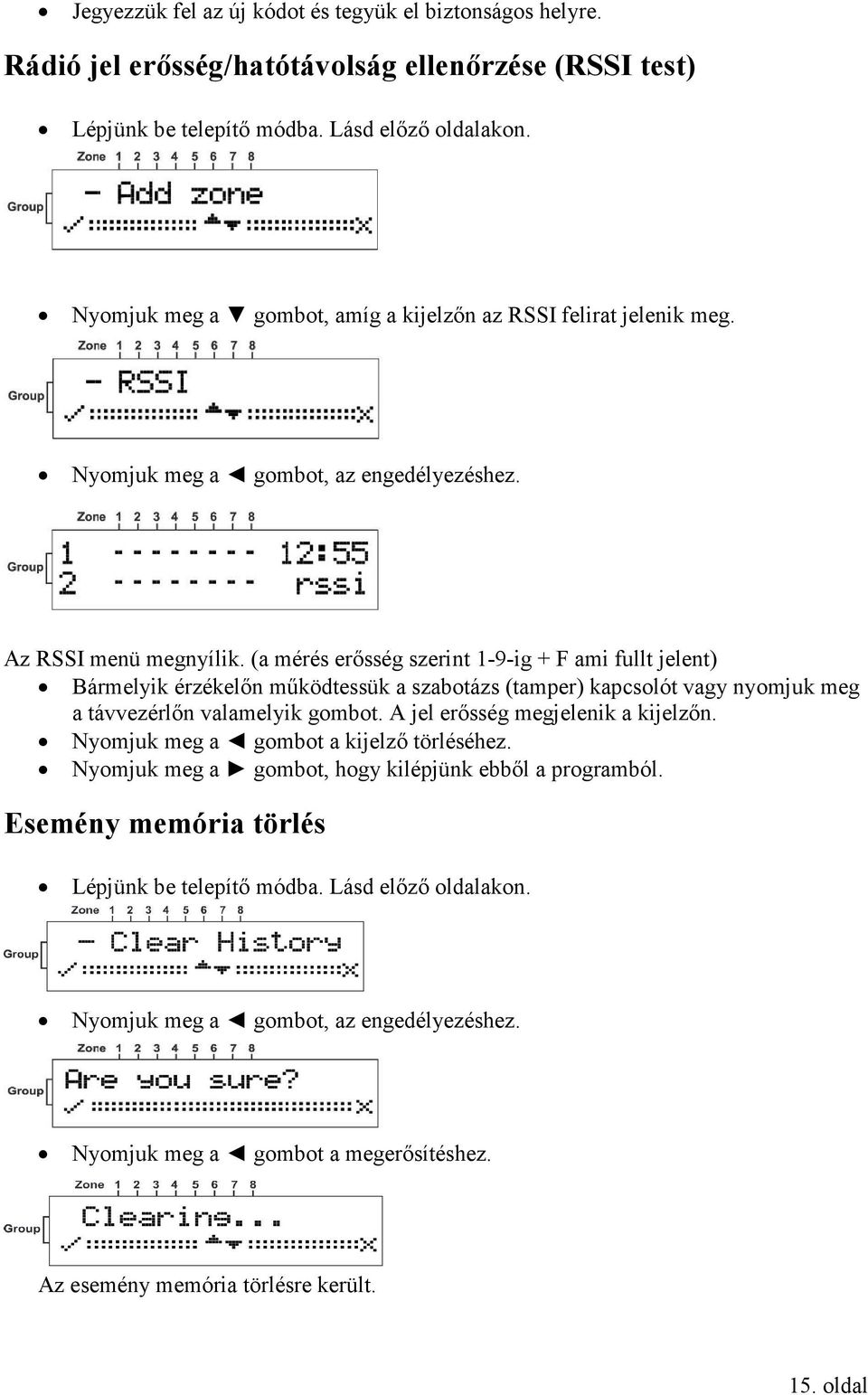

15 Jegyezzük fel az új kódot és tegyük el biztonságos helyre. Rádió jel erősség/hatótávolság ellenőrzése (RSSI test) Lépjünk be telepítő módba. Lásd előző oldalakon. Nyomjuk meg a gombot, amíg a kijelzőn az RSSI felirat jelenik meg. Nyomjuk meg a gombot, az engedélyezéshez. Az RSSI menü megnyílik. (a mérés erősség szerint 1-9-ig + F ami fullt jelent) Bármelyik érzékelőn működtessük a szabotázs (tamper) kapcsolót vagy nyomjuk meg a távvezérlőn valamelyik gombot. A jel erősség megjelenik a kijelzőn. Nyomjuk meg a gombot a kijelző törléséhez. Nyomjuk meg a gombot, hogy kilépjünk ebből a programból. Esemény memória törlés Lépjünk be telepítő módba. Lásd előző oldalakon. Nyomjuk meg a gombot, az engedélyezéshez. Nyomjuk meg a gombot a megerősítéshez. Az esemény memória törlésre került. 15. oldal

16 Riasztás a kimenetre Lépjünk be telepítő módba. Lásd előző oldalakon. Nyomjuk meg a gombot a megerősítéshez. Nyomjuk meg a vagy gombot és válasszunk ki a kimenetet, amelyiket akarjuk, hogy riasszon a Merlin vevőhöz kapcsolt központ bemenetén.. Nyomjuk meg a gombot, az engedélyezéshez. Fontos! Ezt a kimenetet távvezérlőhöz (nem zónához) rendelhetjük, mely csak akkor kapcsol, ha minden zóna nyugodt. Csipogás tiltás Lépjünk be telepítő módba. Lásd előző oldalakon. Nyomjuk meg a gombot a megerősítéshez. Nyomjuk meg a vagy gombot és válasszunk igen vagy nem közül. Nyomjuk meg a gombot a megerősítéshez. 16. oldal

17 Fontos! Amíg egy kimenet csipogását engedélyezem, minden kimenet csipogása aktív lesz amíg a kimenet helyre nem áll. Távvezérlő naplózása Lépjünk be telepítő módba. Lásd előző oldalakon. Nyomjuk meg a gombot a megerősítéshez. Nyomjuk meg a vagy gombot és válasszunk igen vagy nem közül. Nyomjuk meg a gombot a megerősítéshez. Fontos! Ha igent választunk, akkor a távvezérlők eseményei naplózásra kerülnek. Verzió Lépjünk be telepítő módba. Lásd előző oldalakon. Nyomjuk meg a gombot, amíg a kijelzőn a Version felirat meg nem jelenik. 17. oldal

18 Nyomjuk meg a gombot a megerősítéshez. Visszatérés a gyári beállításokra Lépjünk be telepítő módba. Lásd előző oldalakon. Nyomjuk meg a gombot, amíg a kijelzőn a Defaults felirat meg nem jelenik. Nyomjuk meg a gombot a megerősítéshez. Nyomjuk meg ismét a gombot és erősítsük meg a lépést. Az eszköz formatálása folyamatban van. Az eszköz beállításai törlésre kerültek. A gyári beállítások léptek érvénybe. 18. oldal

19 Működés Funkció Kimenetek STA bemenet Alarm event Riasztás esemény Tamper event Szabotázs esemény Supervision missing Életjel nem érkezett meg Detector low battery Alacsony elem feszültség leírás 1-8-ig + tamper száraz kontaktus. 1-7-ig a kimenetek NC-sek. 8-as kimenet lehet NO-s vagy NC-s a C a közös (common Amikor a központi panel élesítve van, akkor ezt a bemenetet alacsony szintre kell kapcsolni. Ekkor az események a memórialistába kerülnek. Kijelzésre kerül az LCD kijelzőn és a kimenet 3 másodpercre kinyílik. A szabotázs eseményre a kimenet kinyit, amíg helyre nem áll. Listázásra kerül a memóriába. Ha egy érzékelő programozva lett, hogy küldjön életjelet és a vevő nem kapta meg több mint 120 percig, akkor az eszköz csipogni kezd minden percben. Az esemény listázásra kerül. Amikor egy érzékelő alacsony elem feszültség jelet küld a Merlin vevőnek, akkor a vevő listázza az események közzé, valamint csipog minden percben. Fontos! A Hiba jelzés, azaz a csipogás megszűnik, ha megnézzük az esemény memóriát, vagy ha megnyomjuk a gombot. A hiba jelzés újraindul az eszköz hatástalanításakor. Technikai Specifikáció Bemeneti feszültség Áramfelvétel Kimenetek STA bemenet Real time clock Valós idő Wireless Det. Rádiós érzékelő Wireless Rem. Távvezérlő Esemény memória Vevő érzékenysége, hatótávolsága VDC Max.: 130 ma 1-7 kimenetek MOSFET, Elenállása: 17 ohm Max áram: 100mA 8-as kimenet, Relé, 0ohm, max. 1A Szabotázs kimenet MOSFET, Elenállása: 17 ohm Max áram: 100mA 2000 óra vagy 5 évig működik az órája a beépített elemről. 64 érzékelő fogadása 8 csoportban 256 távvezérlőt képes fogadni 64 esemény tárolása lehetséges 300 m nyílt terepen 19. oldal
