1 Előadás témája: DVR-ek és hálózati beállításuk Előadó: Szentandrási-Szabó Attila műszaki vezető

2 A DVR kínálat bemutatása AVTECH MDR, AVC sorozatú DVR-ek bemutatása; SAMSUNG SRD sorozatú DVR bemutatása; PROVISION-ISR DVR-ek bemutatása.

3 AVTECH DVR sorozatai MDR752H 4 csatornás full D1 DVR MDR757H 8 csatornás DVR MDR759H 16 csatornás DVR AVC792ZPV 4 csatornás full D1 DVR AVC796ZPV 8 csatornás DVR AVC798ZPV 16 csatornás DVR AVC708H 16 csatornás full D1 / 960H DVR

4 MDR sorozatú DVR-ek 1. Alap tulajdonságok: 4-es 100fps (D1), 8-as 200fps (fél D1), 16-os 400fps (CIF); Max. képfelbontás 704x576 (full D1), 960H: 960x576 (AVC708H); H.264 képtömörítés; LINUX operációs rendszer; Magyar menü; Intelligens képrögzítés; Utórögzítésen túl, előrögzítési (Pre Alarm) lehetőség; 4 audio bemenet, csatornánként riasztási bemenet; 2 videojel kimenet (BNC, és VGA); 1 riasztási kimenet; USB csatlakozás; 4, csatornás 1, a 8, és 16 csatornás 2 SATA HDD-vel szerelhető (nem tartozék); PTZ vezérlés; LAN csatlakozó felület.

5 MDR sorozatú DVR-ek 2. Extra tulajdonságok: Fél D1 felbontást (704x288) is tud; EagleEyes alkalmazás mobil telefonos távoli eléréshez; Push Video támogatás: 5mp-en belül riasztási video az okostelefonra; Saját gyári DDNS támogatása; Hálózaton keresztül képes a hangátvitelre; HDMI monitor kimenet (full HD 1080p: 1920x1080); MDR752H: full D1 képrögzítés valós időben; MDR757H: fél D1 képrögzítés valós időben.

6 AVC sorozatú DVR-ek 1. Alap tulajdonságok: 4-es 100fps (D1), 8-as 200fps (fél D1), 16-os 400fps (CIF), AVC708H 300fps (960x576) új technológia: 960H felbontás; Max. képfelbontás 704x576 (full D1); H.264 képtömörítés; LINUX operációs rendszer, Quadplex üzemmód; Magyar menü; Intelligens képrögzítés; Utórögzítésen túl, előrögzítési (Pre Alarm) lehetőség; 4 audio bemenet, csatornánként riasztási bemenet; 2 videojel kimenet (BNC, és VGA); 1 riasztási kimenet; USB csatlakozás; 4, csatornás 1, a 8, és 16 csatornás 2 SATA HDD-vel szerelhető (nem tartozék); PTZ vezérlés; LAN csatlakozó felület.

7 AVC sorozatú DVR-ek 2. Extra tulajdonságok: Fél D1 felbontást (704x288) is tud; Új technológia, 960H felbontás: 960x576 (AVC708H); EagleEyes alkalmazás mobil telefonos távoli eléréshez; Push Video támogatás: 5mp-en belül riasztási video az okostelefonra; Saját gyári DDNS támogatása; Áthurkolt kimenetek (LOOP); CALL segéd monitor kimenet (léptetett képek); DCCS (koax kábelen keresztüli) vezérlés, 1 csatornán (csak AVC708H); IVS (intelligens képfeldolgozási) funkció az összes csatornán (virtuális kerítés, arc felismerés, forgalom számlálás) (csak AVC708H); HDMI monitor kimenet (full HD 1080p: 1920x1080); Hálózaton keresztül képes a hangátvitelre; AVC792ZPV / AVC708H: full D1 képrögzítés valós időben; AVC796ZPV: fél D1 képrögzítés valós időben.

8 SAMSUNG DVR kínálat 4 csatornás DVR-ek: SRD-440, SRD-442, SRD-470D 8 csatornás DVR-ek: SRD-840, SRD-852D, SRD-873D 16 csatornás DVR-ek: SRD-1640 SRD-1652D, SRD-1653D, SRD-1673D

9 SAMSUNG DVR-ek 1. Alap tulajdonságok: Képfrissítés típustól függően: 100fps (CIF) fps (D1); Max. képfelbontás 704x576 (full D1), 960H:960x576 (SRD-xxx3); H.264 képtömörítés; LINUX operációs rendszer, Pentaplex üzemmód; Magyar menü; Intelligens képrögzítés; Utórögzítésen túl, előrögzítési (Pre Alarm) lehetőség; Típustól függően: 4-16 audio bemenet, csatornánként riasztási bemenet; Típustól függően: 2 fő videojel kimenet (BNC, és VGA), és 1 4 SPOT segéd videojel kimenet; Típustól függően: 1-4 riasztási kimenet; Típustól függően: 1-6 SATA HDD-vel szerelhető (HDD 500GB típustól függően); USB csatlakozás, PTZ vezérlés, LAN csatlakozó felület; Előlapi kezelőfelület nélkül (SRD-440, SRD-840, SRD-1640);

10 SAMSUNG DVR-ek 2. Extra tulajdonságok: Típustól függően akár full D1 képrögzítés valós időben; Fél D1 felbontást (704x288) is tud, 960H:960x576 (SRD-xxx3); ipolis alkalmazás mobil telefonos távoli eléréshez; Távfelügyeleti lehetőség CMS (Central Monitoring Station) szoftver segítségével; Saját gyári DDNS támogatása; Áthurkolt kimenetek (LOOP); SPOT segéd monitor kimenet (típustól függően léptetett képek, vagy akár osztott kép); Speciális felvétel keresési funkciók; Típustól függően akár HDMI kimenet; Típustól függően akár koax kábelen keresztüli vezérlés; Típustól függően akár külső SATA (e-sata) csatlakozás; Beépített DVD író kivéve az SRD-442 típust, SRD-xx40 sorozat; Hálózaton keresztül képes a hangátvitelre; Tartozék USB egér; 3 év garancia.

11 PROVISION-ISR DVR kínálat PR-SA4100SHX 4 csatornás 960H real time PR-SA4100SHE 4 csatornás 960H real time PR-SA8200HDX 8 csatornás D1 real time PR-SA8200HDE 8 csatornás D1 real time PR-SA8200SH(1U) 8 csatornás 960H real time PR-SA16400NX 16 csatornás CIF real time PR-SA16400HDE 16 csatornás D1 real time PR-SA16400SH(1U) 16 csatornás 960H real time PR-SA16400SH(2U) 16 csatornás 960H real time PR-SA csatornás CIF real time PR-SA24600HD(1U) 24 csatornás D1 real time PR-SA csatornás CIF real time PR-SA32800HD(1U) 32 csatornás D1 real time PR-SA32800SH 32 csatornás 960H real time

12 DVR újdonságok ÚJ GENERÁCIÓS DVR-ek Újdonságok: Legújabb legnagyobb 960H (960x576) felbontás támogatása; D1 (704x576) felbontással minden csatornára valós idejű képrögzítés; Egyes típusoknál 960H felbontással is minden csatornára valós idejű képrögzítés; HDMI full HD (1920x1080p) monitor kimenet.

13 PROVISION-ISR DVR-ek 1. Alap tulajdonságok: Képrögzítés Full D1-ben valós időben (kivéve: PR- SA24600, PR-SA32800); Max. képfelbontás 960H (960x576), kivéve: PR-SA24600, PR-SA24600HD(1U), PR-SA32800, PR-SA32800HD(1U) ahol full D1 (704x576); H.264 képtömörítés; LINUX operációs rendszer, Pentaplex üzemmód; Magyar menü; Intelligens képrögzítés; Utórögzítésen túl, előrögzítési (Pre Alarm) lehetőség; 2-16 audio bemenet (típustól függően); Csatornánként riasztási bemenet (típustól függően);

14 PROVISION-ISR DVR-ek 2. Alap tulajdonságok: 2 videojel kimenet (BNC, és VGA), de a menü csak az egyiken jelenik meg; 1 riasztási kimenet (kivéve PR-SA4100SHX, PR- SA8200HDX); USB csatlakozás; A kis méretű (4-es, 8-as, 16-os) 1, az 1U DVR-ek 2, a 2U DVR-ek 8 SATA HDD-vel szerelhetőek (nem tartozék); PTZ vezérlés; LAN csatlakozó felület.

15 PROVISION-ISR DVR-ek 3. Extra tulajdonságok: Legdizájnosabb grafikus menü; Full D1 felbontás élőképes képrögzítéssel (kivéve PR- SA24600, PR-SA32800); 960H felbontás (kivéve PR-SA24600, PR-SA24600HD(1U), PR-SA32800, PR-SA32800HD(1U)); BNC és VGA kimenetek egyszerre egy időben; SPOT (léptetett képek) segéd monitor kimenetek (PR- SA8200SH(1U), PR-SA24600, PR-SA32800, PR- SA32800SH típusoknál); HDMI monitor kimenet (kivéve PR-SA24600);

16 PROVISION-ISR DVR-ek 4. Extra tulajdonságok: Támogatják a mobil telefonos távoli elérést; Saját, gyári DDNS szolgáltatás támogatása; Távfelügyeleti lehetőség CMS (Central Monitoring Station) szoftver segítségével; Hálózaton keresztül képes a hangátvitelre; Külső esata csatlakozó felület külső HDD csatlakoztatásához (PR-SA16400SH(2U), PR-SA32800, PR-SA32800SH típusok); Külső IR vevő csatlakoztatási lehetőég; Tartozék USB egér; 2 év garancia.

17 Hálózatra programozás 1. Hálózatra programozás menete: 1. Kliens számítógép hálózati tulajdonságainak beállítása; 2. DVR hálózati tulajdonságainak beállítása; 3. Hálózati kábelek csatlakoztatása; 4. Router (átjáró) hálózati tulajdonságainak beállítása, módosítása; 5. IE beállítások módosítása; 6. Távoli elérés ellenőrzése LAN-on keresztül; 7. Port átirányítás a Router-ben; 8. Távoli elérés ellenőrzése WAN-on (Interneten) keresztül 9. Dinamikus IP cím szolgáltató beállítása; 10.Távoli elérés ellenőrzése WAN-on (Interneten) keresztül Dinamikus IP cím szolgáltatón keresztül.

18 Hálózatra programozás 2. PC ( kliens ) hálózati tulajdonságainak beállítása: Hálózati kapcsolatok megjelenítése; Hálózati kapcsolatok tulajdonságainak beállítása; TCP/IP protokoll tulajdonságainak beállítása: IP cím: PC IP címe, ugyan az a tartomány mint, a DVR és a Router, de utolsó számcsoport térjen el.; Maszk: ; Átjáró: Router IP címe, ugyan az a tartomány mint, DVR és a PC, de utolsó számcsoport térjen el.

19 Hálózatra programozás 3. DVR hálózati tulajdonságainak beállítása: IP cím beállítása (fix); Alhálózati maszk beállítása; Router IP címének beállítása; DNS (szolgáltatótól, csak ha Router nélkül használjuk) Port beállítása, ha szükséges (ha nem, akkor megtudjuk mit, miket, és milyet használ a DVR).

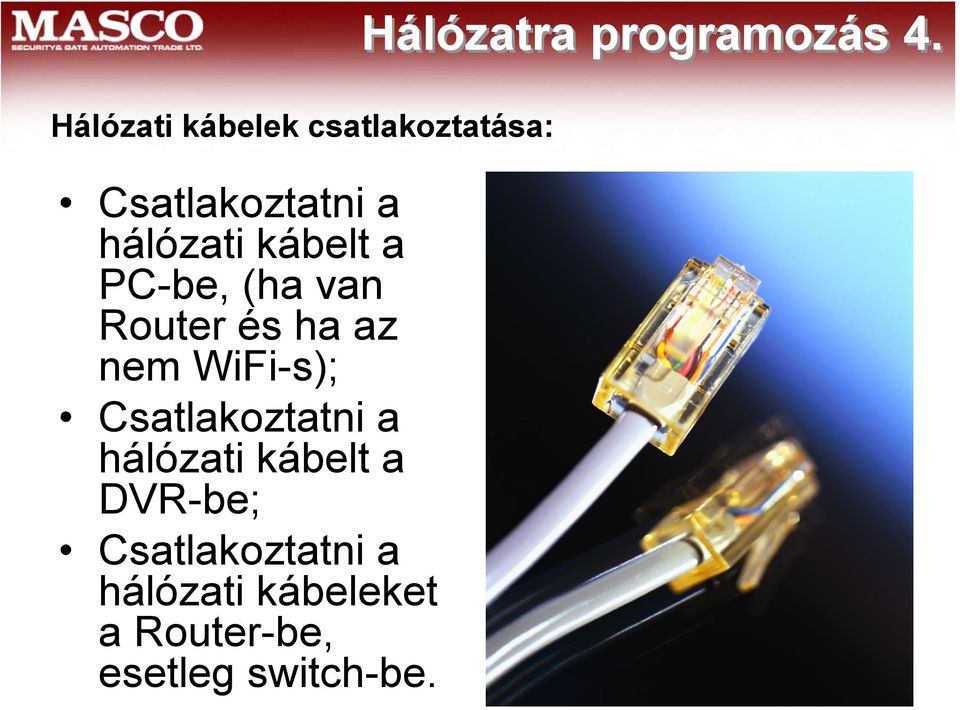

20 Hálózatra programozás 4. Hálózati kábelek csatlakoztatása: Csatlakoztatni a hálózati kábelt a PC-be, (ha van Router és ha az nem WiFi-s); Csatlakoztatni a hálózati kábelt a DVR-be; Csatlakoztatni a hálózati kábeleket a Router-be, esetleg switch-be.

21 Hálózatra programozás 5. Router hálózati tulajdonságainak beállítása: Kapcsolat tulajdonságainak beállítása: Fix IP cím (szolgáltatótól); ADSL: PPPoE; Kábel: Dynamic IP DHCP szerver beállítása (ha szükséges).

22 Hálózatra programozás 6. Internet Explorer böngésző beállításának módosítása: ActiveX vezérlők engedélyezése az IE böngészőben: Internet Explorer beállítások; Biztonság; Internet; Egyéni szint.

23 Hálózatra programozás 7. Távoli elérés LAN-on keresztül: Böngészőből meghívni a DVR IP címét: 80-as porton lévő DVR esetében IP cím pl: ; Nem 80-as porton lévő DVR esetében ( cím:port) pl:

24 Hálózatra programozás 8. Port átirányítás a Router-ben: Port átirányítás beállítása (Port-IP, Port-Port-IP): 80-as TCP/IP Port használatakor, azt is át kell irányítani; Ha nem használható a 80- as TCP/IP Port (foglalt, vagy a DVR nem támogatja), akkor az átállított Port-okat kell átirányítani; Több DVR van (vagy más pl.: UDP ), akkor az átállított Port-okat kell átirányítani; DMZ (minden Port megnyitása és átirányítása egy IP címre).

25 Hálózatra programozás 9. Távoli elérés WAN-on keresztül: Böngészőből meghívni a Router külső IP címét (más PC-ről): 80-as porton lévő DVR esetében IP cím pl: ; Nem 80-as porton lévő DVR esetében ( cím:port) pl:

26 Hálózatra programozás 10. Dinamikus IP cím szolgáltató beállítása: Dinamikus IP cím kezelő szolgáltatónál Domain név regisztrálása: DVR gyártója a szolgáltató (AVTECH, SAMSUNG, PROVISION-ISR); Router gyártója a szolgáltató (D-Link); Ingyenes/fizetős külső szolgáltató (No-IP); DDNS szolgáltatás beállítása a Router-ben (ha a Router gyártója, vagy külső a szolgáltató).

27 Hálózatra programozás 11. Távoli elérés WAN-on keresztül Dinamikus IP címnél: Böngészőből meghívni a regisztrált Domain nevet (más PC-ről): 80-as porton lévő DVR esetében pl: ipteszt.dlinkddns.com; Nem 80-as porton lévő DVR esetében ( pl:

28 Köszönöm figyelmüket! Szentandrási-Szabó Attila műszaki vezető
