1 Megvalósult Intellio megoldások IP alapú CCTV rendszerek Magyarországon

2 Rendszer komponensek Az Intellio egy kompakt rendszer Intellio kamerák Intellio szerver(ek) Intellio kliens(ek) Átviteli hálózat

3 Hálózati címek - portok IP cím Minden fizikai médiának van egy logikai címe IP cím: Minden hálózati eszköznek saját címe van MAC cím: B A2 Szolgáltatás vagy port címek Előre meghatározott szolgáltatásoknak van lefoglalva, pl: 80 HTTP 21 FTP Intellio kamerák Intellio szerver

112 Minden hálózati eszköznek saját címe van MAC cím: 00-19-B4-00-14-A2

4 Intellio kamera portfolió ILC-100 series ILC-200 series ILC-300 series Felbontás: Érzékelő: Érzékenység: Tömörítés: Max frame rate: Tulajdonságok: Intelligencia: Felbontás: Érzékelő: Érzékenység: Tömörítés: Max frame rate: Tulajdonságok: Intelligencia: Felbontás: Érzékelő: Érzékenység: Tömörítés: Max frame rate: Tulajdonságok: Intelligencia: VGA (640x480) 1/3" Micron CMOS (0.3/)1 Lux MJPEG, Intellio Video 25 FPS (ILC-100), m.d&n (ILC-110), IR LED-ek (ILC-110IR) Basic (-B), Extended (-E), Traffic (-T), Retail (-R) XGA (1024x768) 1/4" Micron CMOS (0.3/)2 Lux MJPEG, Intellio Video 12 FPS (ILC-200), m.d&n (ILC-210), IR LED-ek (ILC-210IR) Basic (-B), Extended (-E) 1.3MP (1280x960) 1/3" Micron CMOS 2 Lux MJPEG, Intellio Video 8 FPS (ILC-300), m.d&n (ILC-310), IR LED-ek (ILC-310IR) Basic (-B), Extended (-E)

3/)1 Lux MJPEG, Intellio Video 25 FPS (ILC-100), m.d&n (ILC-110), IR LED-ek (ILC-110IR) Basic (-B), Extended (-E), Traffic (-T), Retail (-R) XGA (1024x768) 1/4" Micron CMOS (0.

5 Intellio mini dome kamera portfolió ILC-100 MVD series ILC-200 MVD series ILC-300 MVD series Felbontás: Optika: Érzékenység: Tömörítés: Max frame rate: Tulajdonságok: Intelligencia: Felbontás: Érzékelő: Érzékenység: Tömörítés: Max frame rate: Tulajdonságok: Intelligencia: Felbontás: Érzékelő: Érzékenység: Tömörítés: Max frame rate: Tulajdonságok: Intelligencia: VGA (640x480) Fix 3.6mm (1/3 CMOS) 1 Lux MJPEG, Intellio Video 20 FPS Vandálbiztos kivitel Basic (-B), Extended (-E), Retail (-R) XGA (1024x768) Fix 3.6mm (1/3 CMOS) 2 Lux MJPEG, Intellio Video 12 FPS Vandálbiztos kivitel Basic (-B), Extended (-E) 1.3MP (1280x960) Fix 3.6mm (1/3 CMOS) 2 Lux MJPEG, Intellio Video 6 FPS Vandálbiztos kivitel Basic (-B), Extended (-E)

VGA (640x480) Fix 3.6mm (1/3 CMOS) 1 Lux MJPEG, Intellio Video 20 FPS Vandálbiztos kivitel Basic (-B), Extended (-E), Retail (-R) XGA (1024x768) Fix 3.

6 ILC-120 PTZ sorozat Intellio kamera portfolió Felbontás: Optikai zoom: Érzékelő: Érzékenység: Tömörítés: Max frame rate: Kivitel: Tápellátás: Extra funkciók: D1 (720x576) 26x, 36x (+12x digitális) 1/4 Sony CCD 0.01/1Lux H FPS IP66 védettség 24Vac Őrjárat, AutoPTZ ILN Encoder Bemenetek: Felbontás: Tömörítés: Max frame rate: PTZ támogatás Protokoll Kivitel: Tápellátás: Egyéb funkciók: 1db analóg videojel D1 (704x576 pixel) MPEG4 / H FPS RS-485 Multiprotokoll (Samsung, Pelco-D, ) Fémházba szerelve 12Vdc SD kártya, hang átvitel

264 25FPS IP66 védettség 24Vac Őrjárat, AutoPTZ ILN-100-1 Encoder Bemenetek: Felbontás: Tömörítés: Max frame rate: PTZ támogatás

7 Intellio hálózati kamera portfolió ILN Box sorozat MPEG4/H.264 ILN Dome sorozat ILN 100: ILN 310: ILN 400: ILN 400D ILN 410D VGA (640x480) ¼ CMOS 30 fps 1.3M (1280x960 pixel) 1/3 Sony CCD 12 fps 2 M (1600x1200 pixel) 1/3 Sony CCD 12 fps 2 M (1600x1200 pixel) 1/3 Sony CMOS Vandálbiztos és mechanikus Day/Night kivitel ILN IR cső kamera ILN110BL VGA felbontás (D1) Mpeg4/H fps 0 lux (IR megvilágítás 10m) 6mm fix optika

3M (1280x960 pixel) 1/3 Sony CCD 12 fps 2 M (1600x1200 pixel) 1/3 Sony CCD 12 fps 2 M (1600x1200 pixel)

8 Intellio kamera intelligenciák Kamera szoftver E T R Szabotázs Kiforgatás X X X Kitakarás X X X Mozgás alapú Objektum alapú Mozgás X X X Tömeg X X X Elhagyott tárgy X X X Ellopott tárgy X X X Tracker alapú Belépés X X X Irány X X X Tripwire X X X Intelligens mozgás érzékelő (IMD) X X X Sebesség X X X Ember számlálás Közlekedés X X

tárgy X X X Ellopott tárgy X X X Tracker alapú Belépés X X X Irány X X X Tripwire

9 Szerverek Intellio szerver liszenszek ILS-BSC-16 Maximum 16 kamera támogatás Maximum 8 E, T, R kamera támogatás ILS-ADV Domain-be köthető Basic szoftver ILS-ESL 64 kamera kezelése egy szerveren ILS-END ILS-SPR Bővítő modulok ILM-LPR Több szerver kezelése egy Site-ban Több Site kezelése egy Domain-ban Rendszám felismerő ILC-OCS Nem Intellio kamera bővítő modul /kamera

szerveren ILS-END ILS-SPR Bővítő modulok ILM-LPR Több szerver kezelése egy Site-ban Több

10 Intellio szerver technikai összehasonlítás Basic Essential Enhanced Superior Élő monitorozás X X X X Videó rögzítés X X X X Visszajátszás X X X X Esemény visszakeresés X X X X Felhasználók létrehozása X X X Riasztási akciók X X X Tárolási szabály létrehozása X X X Monitor modul támogatás X X X Opcionális LPR támogatás X X X Multi IO támogatás X X X Kamera IO támogatás X X X Site támogatás X X Terhelés elosztás X X Kamera átvétel kezelés X X Visszajátszás több szerverről X X Domain kezelés X Visszajátszás több Site-ról X Maximum kamera kezelés /server Külső kamera kezelés 8 Opcionális Opcionális Opcionális Kapcsolodó kliensek száma 2 Nincs limit Nincs limit Nincs limit

X Kamera IO támogatás X X X Site támogatás X X Terhelés elosztás X X Kamera átvétel kezelés X X Visszajátszás több szerverről X X Domain kezelés X Visszajátszás több Site-ról

11 Alkalmazási előnyök Kamerába épített intelligencia Kisebb sávszélesség igény Kisebb erőforrás igény Automatizált folyamatok Jelzésadás Műveletek ( , vezérlés) Naplózás Az élőkép és a visszajátszott kép azonos

Automatizált folyamatok Jelzésadás Műveletek (e-mail,

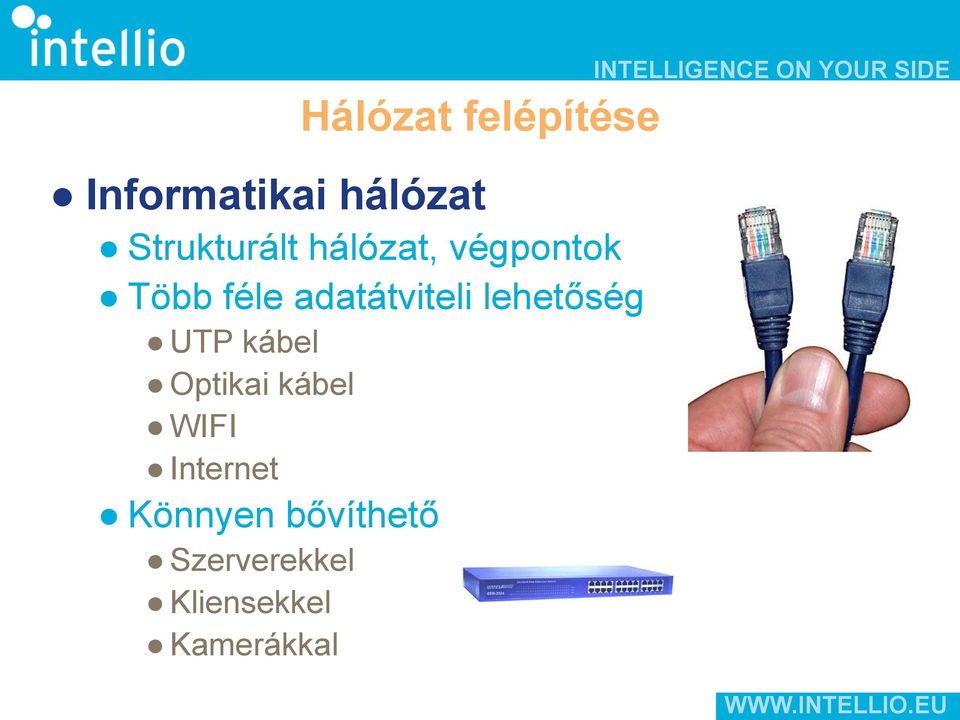

12 Hálózat felépítése Informatikai hálózat Strukturált hálózat, végpontok Több féle adatátviteli lehetőség UTP kábel Optikai kábel WIFI Internet Könnyen bővíthető Szerverekkel Kliensekkel Kamerákkal

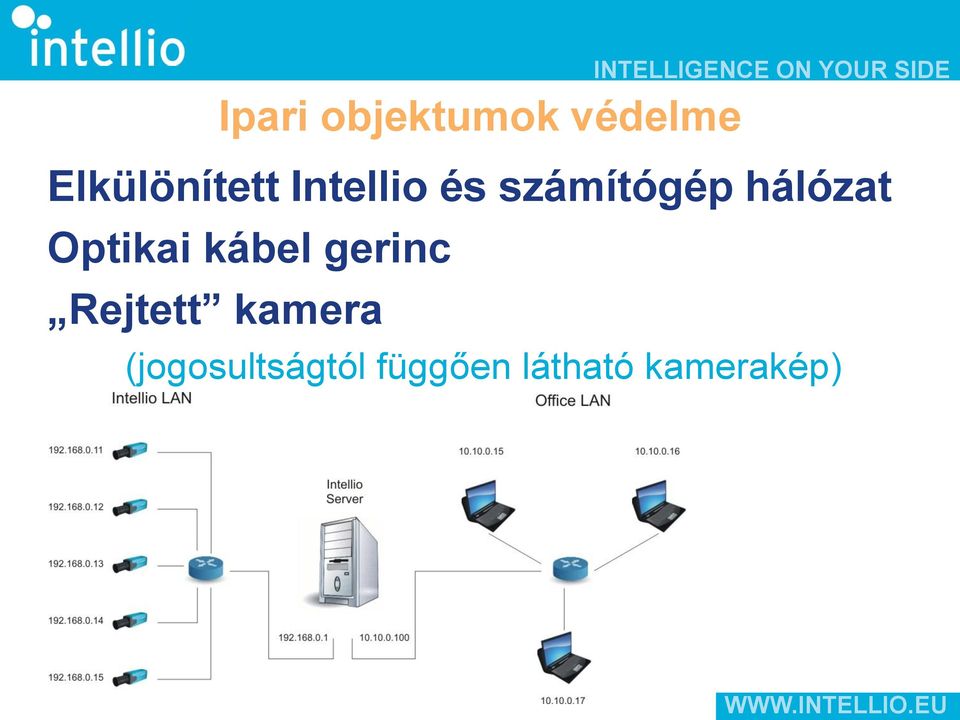

13 Ipari objektumok védelme Elkülönített Intellio és számítógép hálózat Optikai kábel gerinc Rejtett kamera (jogosultságtól függően látható kamerakép)

14 Ipari objektumok védelme Őrjárat funkció Speed Dome kamerákkal Kerítés védelem (Vonalátlépés figyelés) Sorompó vezérlése rendszám felismeréssel Rendszám alapján visszakeresés, számlálás, statisztikák

15 Oktatási intézmény Parkoló autók figyelése Közösségi szobákban érték megőrzés Kültéren objektum felismerés VGA és Megapixel kamerák Virtuális LAN hálózat POE tápellátás Több porta - Több kliens Mobil kamera

16 Raktár központ Kültéri mozgás figyelés Infrasorompók helyett kamerák Raktári sorok között objektum követés VGA és XGA kamerák POE switchek (nincs külön tápellátás) Több szerveres megvalósítás

17 Vasút állomás Peron átlépés figyelése Objektum felismerés Nagyfeszültségű elosztók terület védelme

18 Térfigyelő rendszer Speed Dome-ok és fix kamerák Kamerák Wifi hálózaton és Interneten Távoli elérés

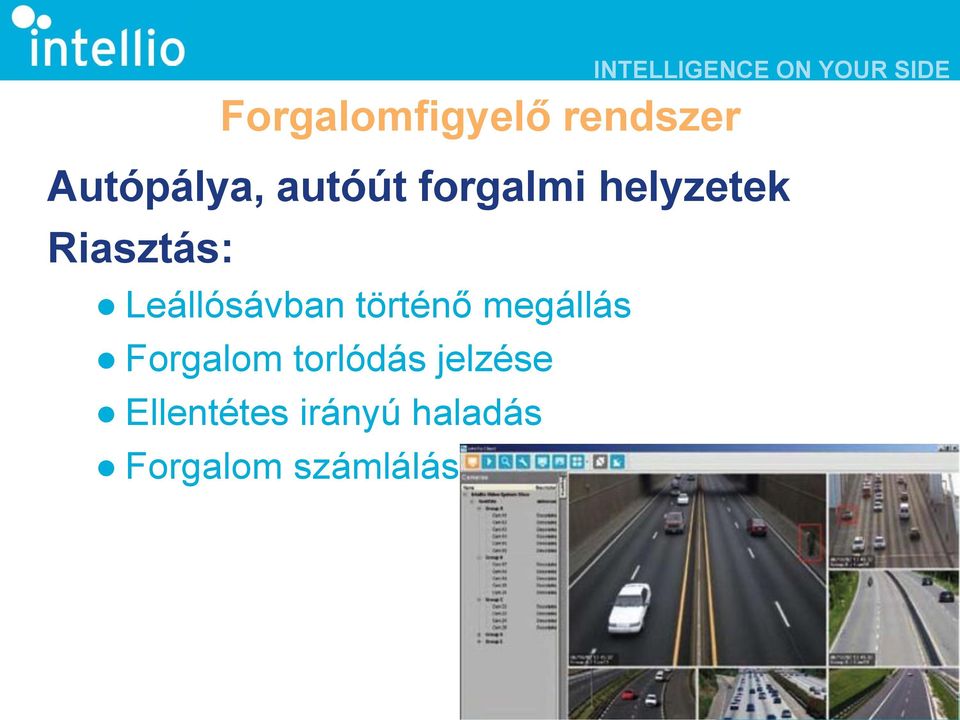

19 Forgalomfigyelő rendszer Autópálya, autóút forgalmi helyzetek Riasztás: Leállósávban történő megállás Forgalom torlódás jelzése Ellentétes irányú haladás Forgalom számlálás

20 Áruház Ki- és belépők számlálása Ügyféltérben távolról vezérelt megjelenítés Kliensek monitor fal üzemmódban

21 Irodaházi parkoló figyelése Beléptetés rendszám felismeréssel Tiltott helyre történő parkolás figyelése

22 Kérdések
