Kistarcsa Város Önkormányzatának Képviselő-testülete pályázatot ír ki közterületi térfigyelő rendszer kiépítésére

Átírás

1 Kistarcsa Város Önkormányzatának Képviselő-testülete pályázatot ír ki közterületi térfigyelő rendszer kiépítésére Az alkalmazni kívánt műszaki rendszernek alkalmasnak kell lennie: - a mellékelt műszaki leírásnak megfelelően az események dokumentálására, A megvalósítás várható kezdő időpontja július 5. A megbízás határozott időre, a kivitelezés elvégzésére szól. A kiépített rendszer átadási határideje: július 30. A pályázatnak tartalmaznia kell: - az alkalmazni kívánt műszaki rendszer részletes leírását, a technikai és szakmai háttér bemutatását, a kivitelezés ütemtervét, - a rendszer kiépítésének Áfá-val növelt költségeit (vállalási ár), - a pályázatot benyújtó vállalkozás részletes bemutatását, eddigi tevékenységének ismertetését, (max. 2 oldal) - a pályázatot benyújtó cég, illetve alvállalkozója által már korábban legalább hasonló méretű és paraméterű térfigyelő rendszer referenciát, - a szolgáltatást végző jogi személyiségének formája szerinti, 30 napnál nem régebbi cégkivonatát vagy az egyéni vállalkozói igazolvány másolatát, - a tevékenység végzésére jogosító hatósági engedélyek másolatát, - 30 napnál nem régebbi APEH igazolást, amely alapján megállapítható, hogy nincsen köztartozása, - a szolgáltatás-felelősségbiztosítás meglétét igazoló dokumentum (kötvény) másolatát, amely érvényes a szerződésen belül okozott dologi károk megfizetésére is minimum15 millió forint értékhatárig, - a pályázatot benyújtó nyilatkozatát, amelyben vállalja, hogy a szerződés időtartama alatt fenntartja a szolgáltatás-felelősségbiztosítását, - a pályázat kiírásának évére szóló szakmai kamarai tagsági igazolást. A pályázat elbírálásánál előnyt jelenthet: - A Városban kivonuló járőrszolgálattal rendelkezik. A pályázat benyújtását követően hiánypótlásra nincs lehetőség. A hiányosan benyújtott pályázatot az elbíráló nem tudja figyelembe venni. A pályázat benyújtásának helye, módja és határideje: A pályázat benyújtásának helye: Kistarcsa Város Polgármesteri Hivatala (2143 Kistarcsa, Szabadság út 48.) A pályázat benyújtásának módja: A pályázati ajánlatokat zárt borítékban, személyesen vagy postai úton lehet benyújtani. A borítékon kérjük feltüntetni: Térfigyelő rendszer pályázat. A pályázat beérkezésének határideje: június óra. A pályázat elbírálásának módja, határideje: A beérkezett pályázatokról a bíráló bizottság javaslata alapján a Képviselő-testület a soron következő ülésén határozattal dönt. A pályázattal kapcsolatban további felvilágosítás kérhető: Tomeczné Brancs Katalin igazgatási osztályvezetőtől (telefon: 06/28/ ).

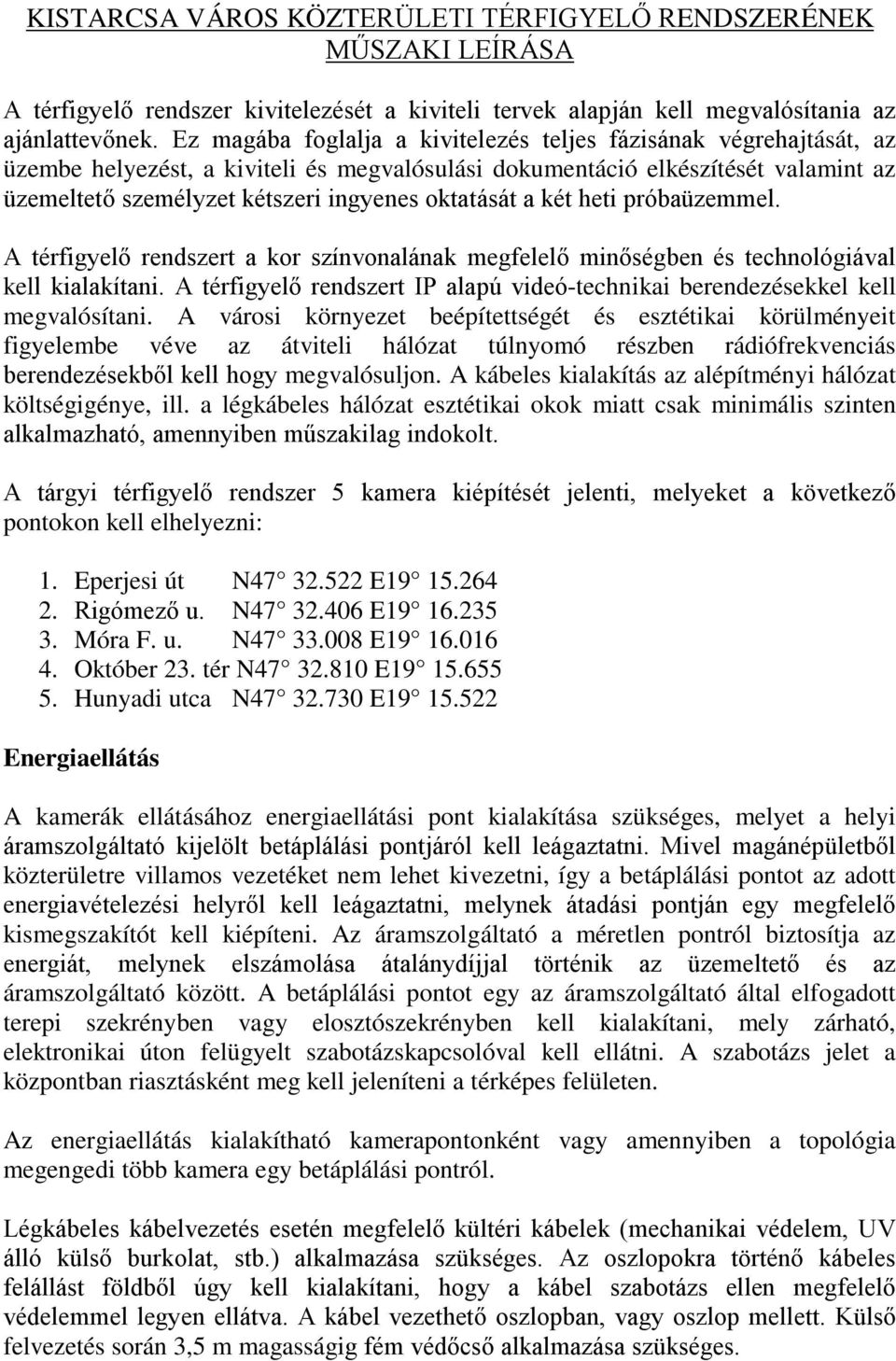

2 KISTARCSA VÁROS KÖZTERÜLETI TÉRFIGYELŐ RENDSZERÉNEK MŰSZAKI LEÍRÁSA A térfigyelő rendszer kivitelezését a kiviteli tervek alapján kell megvalósítania az ajánlattevőnek. Ez magába foglalja a kivitelezés teljes fázisának végrehajtását, az üzembe helyezést, a kiviteli és megvalósulási dokumentáció elkészítését valamint az üzemeltető személyzet kétszeri ingyenes oktatását a két heti próbaüzemmel. A térfigyelő rendszert a kor színvonalának megfelelő minőségben és technológiával kell kialakítani. A térfigyelő rendszert IP alapú videó-technikai berendezésekkel kell megvalósítani. A városi környezet beépítettségét és esztétikai körülményeit figyelembe véve az átviteli hálózat túlnyomó részben rádiófrekvenciás berendezésekből kell hogy megvalósuljon. A kábeles kialakítás az alépítményi hálózat költségigénye, ill. a légkábeles hálózat esztétikai okok miatt csak minimális szinten alkalmazható, amennyiben műszakilag indokolt. A tárgyi térfigyelő rendszer 5 kamera kiépítését jelenti, melyeket a következő pontokon kell elhelyezni: 1. Eperjesi út N E Rigómező u. N E Móra F. u. N E Október 23. tér N E Hunyadi utca N E Energiaellátás A kamerák ellátásához energiaellátási pont kialakítása szükséges, melyet a helyi áramszolgáltató kijelölt betáplálási pontjáról kell leágaztatni. Mivel magánépületből közterületre villamos vezetéket nem lehet kivezetni, így a betáplálási pontot az adott energiavételezési helyről kell leágaztatni, melynek átadási pontján egy megfelelő kismegszakítót kell kiépíteni. Az áramszolgáltató a méretlen pontról biztosítja az energiát, melynek elszámolása átalánydíjjal történik az üzemeltető és az áramszolgáltató között. A betáplálási pontot egy az áramszolgáltató által elfogadott terepi szekrényben vagy elosztószekrényben kell kialakítani, mely zárható, elektronikai úton felügyelt szabotázskapcsolóval kell ellátni. A szabotázs jelet a központban riasztásként meg kell jeleníteni a térképes felületen. Az energiaellátás kialakítható kamerapontonként vagy amennyiben a topológia megengedi több kamera egy betáplálási pontról. Légkábeles kábelvezetés esetén megfelelő kültéri kábelek (mechanikai védelem, UV álló külső burkolat, stb.) alkalmazása szükséges. Az oszlopokra történő kábeles felállást földből úgy kell kialakítani, hogy a kábel szabotázs ellen megfelelő védelemmel legyen ellátva. A kábel vezethető oszlopban, vagy oszlop mellett. Külső felvezetés során 3,5 m magasságig fém védőcső alkalmazása szükséges.

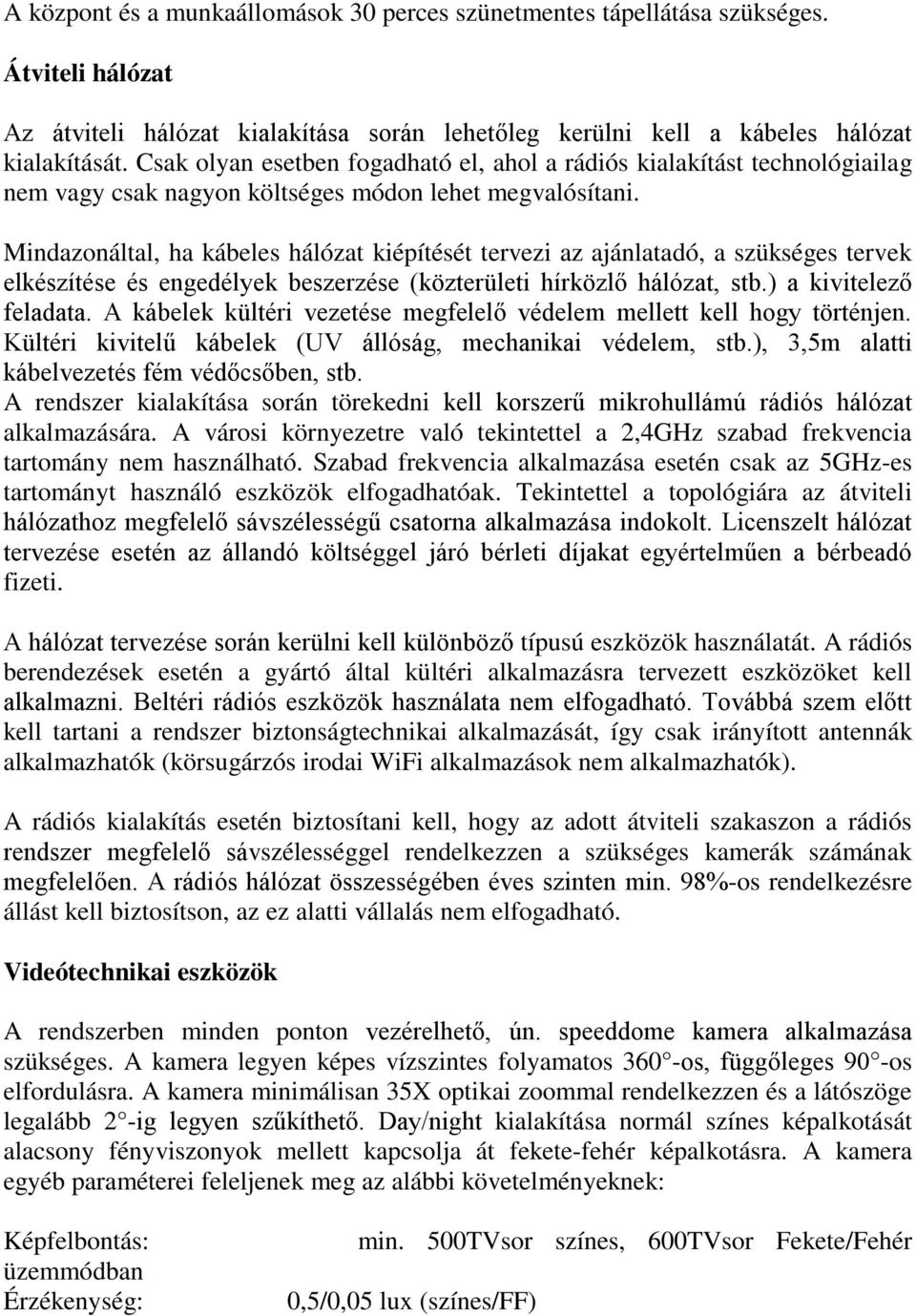

3 A központ és a munkaállomások 30 perces szünetmentes tápellátása szükséges. Átviteli hálózat Az átviteli hálózat kialakítása során lehetőleg kerülni kell a kábeles hálózat kialakítását. Csak olyan esetben fogadható el, ahol a rádiós kialakítást technológiailag nem vagy csak nagyon költséges módon lehet megvalósítani. Mindazonáltal, ha kábeles hálózat kiépítését tervezi az ajánlatadó, a szükséges tervek elkészítése és engedélyek beszerzése (közterületi hírközlő hálózat, stb.) a kivitelező feladata. A kábelek kültéri vezetése megfelelő védelem mellett kell hogy történjen. Kültéri kivitelű kábelek (UV állóság, mechanikai védelem, stb.), 3,5m alatti kábelvezetés fém védőcsőben, stb. A rendszer kialakítása során törekedni kell korszerű mikrohullámú rádiós hálózat alkalmazására. A városi környezetre való tekintettel a 2,4GHz szabad frekvencia tartomány nem használható. Szabad frekvencia alkalmazása esetén csak az 5GHz-es tartományt használó eszközök elfogadhatóak. Tekintettel a topológiára az átviteli hálózathoz megfelelő sávszélességű csatorna alkalmazása indokolt. Licenszelt hálózat tervezése esetén az állandó költséggel járó bérleti díjakat egyértelműen a bérbeadó fizeti. A hálózat tervezése során kerülni kell különböző típusú eszközök használatát. A rádiós berendezések esetén a gyártó által kültéri alkalmazásra tervezett eszközöket kell alkalmazni. Beltéri rádiós eszközök használata nem elfogadható. Továbbá szem előtt kell tartani a rendszer biztonságtechnikai alkalmazását, így csak irányított antennák alkalmazhatók (körsugárzós irodai WiFi alkalmazások nem alkalmazhatók). A rádiós kialakítás esetén biztosítani kell, hogy az adott átviteli szakaszon a rádiós rendszer megfelelő sávszélességgel rendelkezzen a szükséges kamerák számának megfelelően. A rádiós hálózat összességében éves szinten min. 98%-os rendelkezésre állást kell biztosítson, az ez alatti vállalás nem elfogadható. Videótechnikai eszközök A rendszerben minden ponton vezérelhető, ún. speeddome kamera alkalmazása szükséges. A kamera legyen képes vízszintes folyamatos 360 -os, függőleges 90 -os elfordulásra. A kamera minimálisan 35X optikai zoommal rendelkezzen és a látószöge legalább 2 -ig legyen szűkíthető. Day/night kialakítása normál színes képalkotását alacsony fényviszonyok mellett kapcsolja át fekete-fehér képalkotásra. A kamera egyéb paraméterei feleljenek meg az alábbi követelményeknek: Képfelbontás: üzemmódban Érzékenység: min. 500TVsor színes, 600TVsor Fekete/Fehér 0,5/0,05 lux (színes/ff)

4 Mivel a térfigyelő rendszer kiépítését IP alapú videó-technikával kívánjuk megvalósítani a videójelet a végpontnál IP hálózatra kell illeszteni. Tekintettel a tervezett rádiós átviteli hálózatra az IP hálózaton továbbított képek MPEG4, vagy H.264 szabványú tömörítéssel kell rendelkezzenek. A videojelek IP hálózatra illesztése történhet magában a kamerában (IP speed dome) vagy önálló video szerver alkalmazásával. Mindkét változat elfogadható, feltéve hogy a megfelelő működés (alarm kezelés, soros porti protokoll átvitel, stb.) garantálható. Az alkalmazott IP alapú rendszer esetében ismerve a rádiós rendszerek limitált sávszélességét az IP hálózaton multi-cast kommunikáció megvalósításának lehetőségét biztosítani kell, mely funkcióval az IP illesztőknek/kameráknak és a hálózati aktív eszközöknek is rendelkezniük kell. A rádiós távközlési rendszerek és az alkalmazás biztonságtechnikai vonzata miatt az IP hálózatot úgy kell kialakítani, hogy illetéktelen fél ne tudjon a hálózathoz hozzáférni. Ezek megvalósítására az IP illesztőknek, rádiós berendezéseknek képesnek kell lenniük IP szűrésre, valamint megfelelő titkosításra. A pályázati anyagban leadott berendezések adatlapjaiból ezen információk felmérhetőek kell legyenek. A kamera adjon folyamatos értékelhető képet, az átvitt kép felbontása min. 704x576 felbontású kell legyen. A megjelenítés során alkalmazott kép biztosítson folyamatos képi információt az operátorok felé. A rögzítés során min. 12 kép/mp sebességű jelfolyamot kell használni. A kamerák képeit a megjelenítéstől függetlenül folyamatos rögzítéssel kell tárolni. A rögzítő berendezés megfelelő tárkapacitással kell rendelkezzen, ill. az előírásoknak megfelelően biztosítsa minden kamera 5 napi képanyagának tárolását, valamint az esetleges események anyagainak védelmét, melyet a rendszer az előírt 5 napon túl is képes archiválni (kb. 1 napi tárhely). Központ A központ kialakítását úgy kell megtervezni, hogy a központi szerverszámítógép és munkaállomás megfelelő üzemi körülmények között kerüljön elhelyezésre. A központban 1 munkaállomást és 1 független rögzítő szervert kell elhelyezni. Amennyiben a két feladatot egyetlen számítógép is képes biztonságosan ellátni, úgy az egyetlen gépes kiépítés is elfogadható. A központban a munkaállomások száma bővíthető kell, hogy legyen. Mivel a szerverszámítógépekben folyamatos írás történik a merevlemezek megfelelő üzemi hőmérsékletét biztosítani kell. A rögzítő eszközökben 24 órás folyamatos írásra tervezett merevlemezeket javasolt alkalmazni. A rögzítés folyamatosságának biztosítása érdekében a tervezett merevlemezek kiemelten fontosak a pályázati anyagban az ajánlatadó adja meg a tervezett merevlemez típusát. A munkaállomás legalább duál monitoros kialakításban kell készüljön, mely monitorok min. 17 LCD monitorok kell, hogy legyenek. Az elsődleges monitoron történik a kiválasztott kamera vezérlése, míg a másodlagos monitoron osztott képes megjelenítés, ill. térképlap megjelenítését kell megvalósítani. Emellett a megjelenítő

5 munkaállomáson legyen lehetőség a rögzített felvételek visszakeresésére, lejátszására, ill. archiválására. A munkaállomás ergonómiailag legyen alkalmas a folyamatos munkavégzésre. Szoftver - magyar nyelvű kezelő felület - min. 16 kamerakép osztott képes megjelenítés esetén - több képernyő ablak kezelése - a megjelenítő szoftver biztosítsa, hogy a rögzített képarányban jelenjen meg a munkaállomáson a kép (képarány torzulás nem következhet be) - több videokép egyidejű visszajátszása - automatikus riasztás végponti jelzések (videojel-vesztés, szabotázs) esetén - mozgásérzékelési riasztás - riasztási esemény ben történő továbbítása - további kliens szoftver példányok költség nélkül legyenek telepíthetőek Adatátviteli hálózat - minimum átviteli sávszélesség (gerinchálózat tekintetében): 50Mbps - végponti berendezések átviteli sávszélesség: min. 10Mbps duplex adatátvitel - az adatátviteli egység ipari, kültéri kivitelű legyen - villámvédelem, túlfeszültség védelem kiépítése (minimum D osztályú) - 5GHz-es szabad frekvencia alkalmazása - CE minősítéssel - megfelelő titkosítási funkcióval (AES, TKIP) - alkalmas legyen további végpontok csatlakoztatására Kamerák - automatikus és valós day/night funkció, kapcsolható IR vágó szűrővel - minimális fényérzékenység: 0,5/0,05 (nappali/éjszakai mód) - képfelbontás min. 500TVsor színes, min. 600TVsor Fekete/Fehér üzemmódban - min. 35X optikai zoom - automatikus fókuszálással rendelkezzen - RS485 vezérlés folyamatos forgatás, 90 döntés - legalább 64, egyenként elnevezhető prepozíció legyen beállítható rajta - nagy sebességű (legalább 300 /sec) fordítás prepozícióba, - Pelco (D/P) protokollon keresztül legyen vezérelhető - kamera menü legyen távolról elérhető - jel/zaj viszony legalább 50dB legyen - időjárásálló, kültéri kivitelű, belső légkeringetéssel és vezérelt fűtéssel rendelkező kameraházban kerüljenek elhelyezésre - H.264/MPEG4 tömörítési eljárás, legjobb képminőség (legkisebb tömörítés), min. 704x576 felbontás, min.12 fps átvitel élő/rögzítésre egyaránt

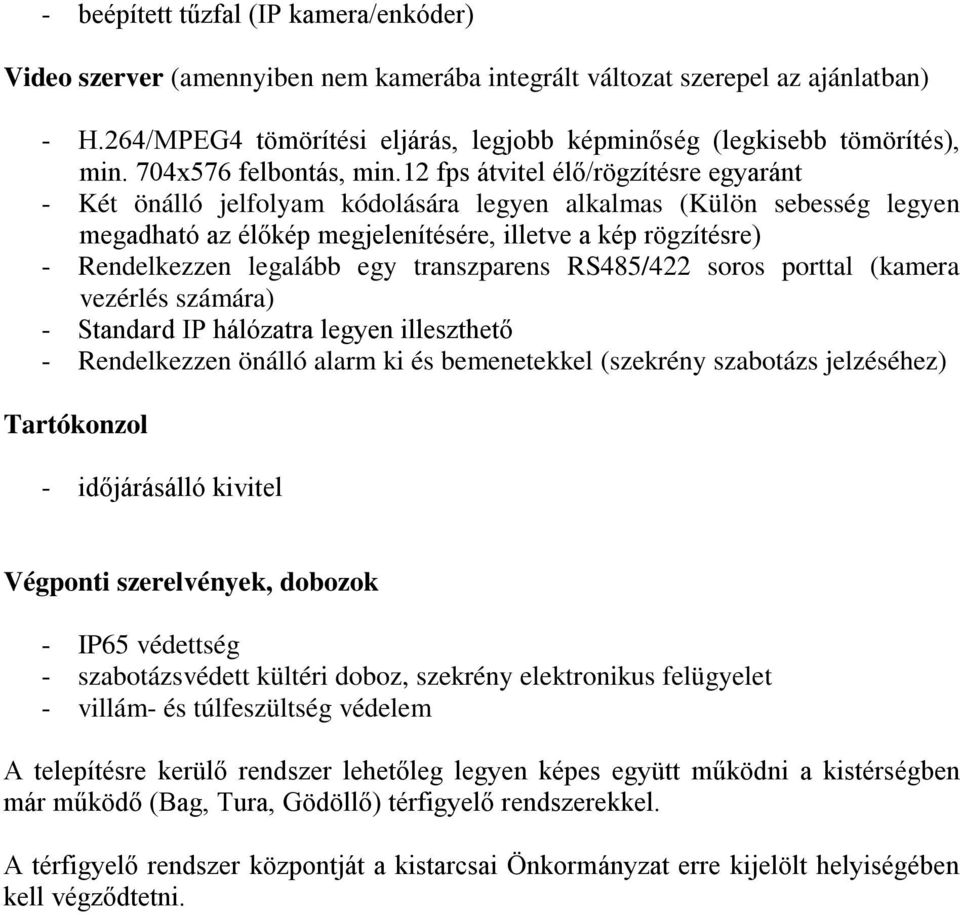

6 - beépített tűzfal (IP kamera/enkóder) Video szerver (amennyiben nem kamerába integrált változat szerepel az ajánlatban) - H.264/MPEG4 tömörítési eljárás, legjobb képminőség (legkisebb tömörítés), min. 704x576 felbontás, min.12 fps átvitel élő/rögzítésre egyaránt - Két önálló jelfolyam kódolására legyen alkalmas (Külön sebesség legyen megadható az élőkép megjelenítésére, illetve a kép rögzítésre) - Rendelkezzen legalább egy transzparens RS485/422 soros porttal (kamera vezérlés számára) - Standard IP hálózatra legyen illeszthető - Rendelkezzen önálló alarm ki és bemenetekkel (szekrény szabotázs jelzéséhez) Tartókonzol - időjárásálló kivitel Végponti szerelvények, dobozok - IP65 védettség - szabotázsvédett kültéri doboz, szekrény elektronikus felügyelet - villám- és túlfeszültség védelem A telepítésre kerülő rendszer lehetőleg legyen képes együtt működni a kistérségben már működő (Bag, Tura, Gödöllő) térfigyelő rendszerekkel. A térfigyelő rendszer központját a kistarcsai Önkormányzat erre kijelölt helyiségében kell végződtetni.
