CM6800 Mátrix Mikroprocesszor alapú videó mátrix, 32 x 6

Átírás

1 CM6800 Mátrix Mikroprocesszor alapú videó mátrix, 32 x 6 Termék leírás: 32 Videó bemenet, 6 Videó kimenet Kameraképek kapcsolása, multiplexer, dome kamera (Spectra, Esprit), PTZ vezérlés, riasztási bementek és kimenetek kezelése OSD menü Videó bemenetek egyedileg terminálhatóak vagy hurkolhatóak Coaxitron RS-422 kameravezérlés Jelszófüggő menüprogramozás Windows alapú menedzsment szoftver Rendszer partícionálás, kamera hozzáférési jogosultságok Makrók programozása és eseményvezérelt működés Beépített ASCII kommunikációs port Távoli hozzáférés és vezérlés TCP/IP hálózaton keresztül (PelcoNet) A CM6800 mátrix kapcsoló és vezérlő egy sokoldalú és teljes kereszt pont mátrix, ideális megoldás a közepes méretű rendszerekhez. (kereszt pont= full cross point, azaz bármelyik képet bármikor bármelyik monitorra lehet kapcsolni) A CM videó bemenetet, 6 monitor kimenetet és 10 billentyűzet tud vezérelni vagy kapcsolni. A rendszer képes kezelni a Genex multiplexereket is. A CM6800 mátrix egyszerű, jelszófüggő menüt tartalmaz. Nyolc nyelv közül lehet választani. A CM6800 bármely kezelőről vagy számítógépről vezérelhetől. A rendszer könnyen programozható a képernyőn vagy a Windows alapú menedzsment rendszeren keresztül. A rendszer a képernyőn megjeleníti a rendszeridőt, dátumot, kamera számot, a 20 karakteres címet kameránként a könnyű azonosításhoz. A CM6800 mátrix lehetőséget biztosít események vagy időpontokhoz kötött makrók futtatására. A makrók segítségével automatizálni lehetarendszer működését. A makrók segítségével egyszerre kapcsolhatunk több kameraképet monitorokra, aktiválhatunk reléket, indíthatunk túrákat vagy hívhatunk elő preseteket. (ajtók becsukása, világítás felkapcsolása stb ) A beépített videojelvesztés figyelő riasztja az üzemeltetőt vagy a technikai személyzetet, ha kamera hiba történik. A logikus kamera számozás lehetővé teszi, hogy átszámozzuk a bemeneteket a felhasználásnak megfelelően. A CM6800 rendszer széles felhasználást biztosít a riasztás kezeléshez és képernyő kijelzéshez. A riasztás különböző eseményeket válthat ki a rendszer működésében, és a riasztást kiváltó kamera képét egy vagy több képernyőre helyezi. Megadja a lehetőséget arra is, hogy mely riasztás jelenjen meg a képernyőn, prioritások kezelése valamint nyugtázás kérése és relé aktiválás. A beépített portok biztosítják a PTZ vezérlést és billentyűzetek csatlakoztatását. A PELCO M protokol biztosítja akezelők és egyéb perifériák csatlakoztatásához a felületet. Az RS232 porton keresztül külső számítógépet lehet kapcsolni a rendszerhez.

2 A CM6800 mátrix biztosítja a képek kapcsolását és vezérlését mind a 32 bemeneten és 6 monitor kimeneten. A rendszerhez összesen 10 kezelő csatlakoztatható valamint külső számítógép is. A mátrix egyszerűen vezérelhető a helyi vagy távoli kezelőről vagy a külső számítógépről. A Pelco Genex multiplexereivel összekötve a mátrix képes képosztások megjelenítésére is (4,9,16 képosztás). A mátrix tulajdonságai közé tartozik az egyszerű, menüvezérelt programozás csak úgy, mint a külön mnedzsment szoftver csomag (CM6800-MGR) A beépített portokon keresztül képes kapcsolatot tartani a kezelőkkel, PTZ eszközökkel valamint egyéb külső eszközökkel. Típusok CM X6-X Általános Memória Billentyűzetek Billentyűzetek táplálása Telemetria vevő, dome kamera vezérlés Riasztási bemenetek Riasztási relé kimenetek Relé, SPDT Open Kollektor (TTL) Kapcsoló, vezérlő, 32 bemenet / 6 kimenet, PAL Cserélhető Lítium akkumulátor 10db, 8 KBD100/200A/300A és 2 KBD960 A mátrix 1 billentyűzetet tud táplálni. A többi kezelőhöz külön tápegység készlet kell (KBD-KIT-X) Coaxitron és RS-422 8, programozható az eszköz hátoldalán (NC/NO) Egy relé kimenet, 30V DC, 60 miliohm ellenállás Egy, open kollektor, 15V DC max., 25mA max. Kimenetek Kommunikációs portok Kettő REL2064, relé interfész egység, maximum 128 relé kimenet (64 relé / REL2064 eszköz) 6: 5 adat port, 1 PTZ vezérlő port, rugalmasan konfigurálható opciók, 1 adat port tápellátása a kezelőről Működési hőmérséklet -7 C 49 C Páratartalom 10-90%, nem kicsapódó Elektronikai jellemzők Tápegység: Fogyasztás Kapcsoló karakterisztika Videó bemenetek Videó kimenetek Kapcsoló típus Kapcsolási eljárás Kapcsolási idő 120V / 230V, 50/60Hz 25W 32 bemenet, BNC, lezárás vagy hurkolás 6 kimenet, BNC Kereszt pont mátrix, NTSC és PAL kompatíbilis Függőleges intervallumkapcsolás Kevesebb, mint 16 milisec

3 Videójel Sávszélesség 15 MHz Frekvencia átvitel, csillapítás 8 MHz-ig nincs, +/-1dB 13MHz-ig Jel / zaj arány -50dB Áthallás (Cross talk) -55dB 3,58MHz-nél Erősítés eltérés 0,03% Fázis eltérés 0,24 Erősítés +/-1dB DC kimenet 0V Videó kábel távolságok Minimum kábel szükséglet 75 Ohm impedancia Réz vezető 95% rézharisnyás árnyékolás Karakter készlet Karakter típus Kamera címkézés Programozás Karakterkészlet Fehér fekete körvonallal Két sorban, 12 karakter és a kamera szám, monitor szám, dátum és idő OSD menü 128 ASCII karakter Méretek Méretek Tömeg Szállítási tömeg 13,34 x 44,2 x 31,12 cm, 3RU 5.22 kg 8.1 kg

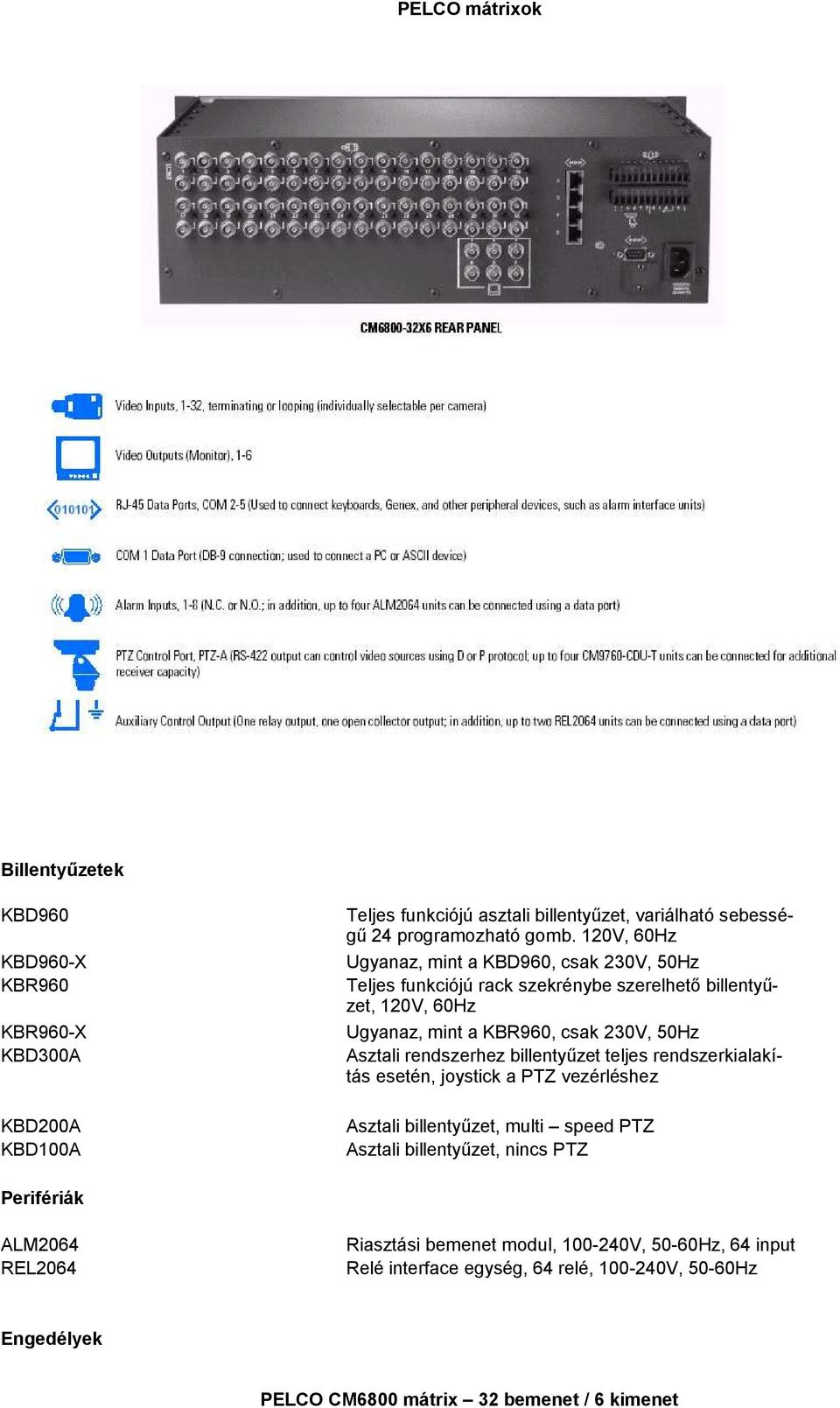

4 Billentyűzetek KBD960 KBD960-X KBR960 KBR960-X KBD300A KBD200A KBD100A Teljes funkciójú asztali billentyűzet, variálható sebességű 24 programozható gomb. 120V, 60Hz Ugyanaz, mint a KBD960, csak 230V, 50Hz Teljes funkciójú rack szekrénybe szerelhető billentyűzet, 120V, 60Hz Ugyanaz, mint a KBR960, csak 230V, 50Hz Asztali rendszerhez billentyűzet teljes rendszerkialakítás esetén, joystick a PTZ vezérléshez Asztali billentyűzet, multi speed PTZ Asztali billentyűzet, nincs PTZ Perifériák ALM2064 REL2064 Riasztási bemenet modul, V, 50-60Hz, 64 input Relé interface egység, 64 relé, V, 50-60Hz Engedélyek

5 CE, ClassB (CM X6-X, KBD960- X, KBR960-X) UL Listed (CM X6) UL Listed to Canadian safety standards (CM X6) FCC, ClassB (CM X6) PELCO mátrixok Opcionális kiegészítők CM9760-CDU-T KBDKIT-X PV130 PelcoNet VMX200 Széria Kód megosztó egység. 16 csatorna RS-422 átvitel csak (2 vezeték és a föld). Elsődlegesen csillag kialakításban használjuk 16 pan/tilt/zoom adatátvitel esetén. Távoli billentyűzet üzembe helyezéséhez használatos csomag. Magába foglal két RJ-45 csatlakozót és egy 230V/12V tápegységet. RS-422 és RS 232 interface átalakító és tápegység Átviteli rendszer a PTZ funkciókhoz, kameravezérlés, TCP/IP hálózaton keresztül Videó Management Rendszer
