1 GOKI GQ-8505B 8 CSATORNÁS KÉPOSZTÓ Felhasználói kézikönyv

2 Műszaki jellemzők - Egyszerre 4/8 kamera csatlakoztatható Állítható fényerő, kontraszt, telítettség, színárnyalat és élesség - Magas felbontás 720 x Hz NTSC rendszer 720 x Hz PAL rendszer - Váltható kijelzési módok 4 felé osztott kép Teljes képernyős mód Kép a képben mód (PIP) 1 kép a képben 2 kép a képben Automatikus képváltó mód - Jó minőségű kép megállítás funkció Vibrálás mentes pillanatkép rögzítés - Jó minőségű nagyítás funkció Kiválasztható nagyítási terület - Változtatható kép feliratok Kamera neve Valós idejű dátum és idő Riasztó / video veszteség / mozgás érzékelő üzenet - Visszajátszás 4 felé osztott, vagy teljes képernyőn - Különböző események kijelzése Riasztó bemeneti jel Videó kép veszteség Mozgás érzékelő 60 eseményes jelentés Beépített riasztóhang - Táv vezérelhető, az RS232C távvezérlővel

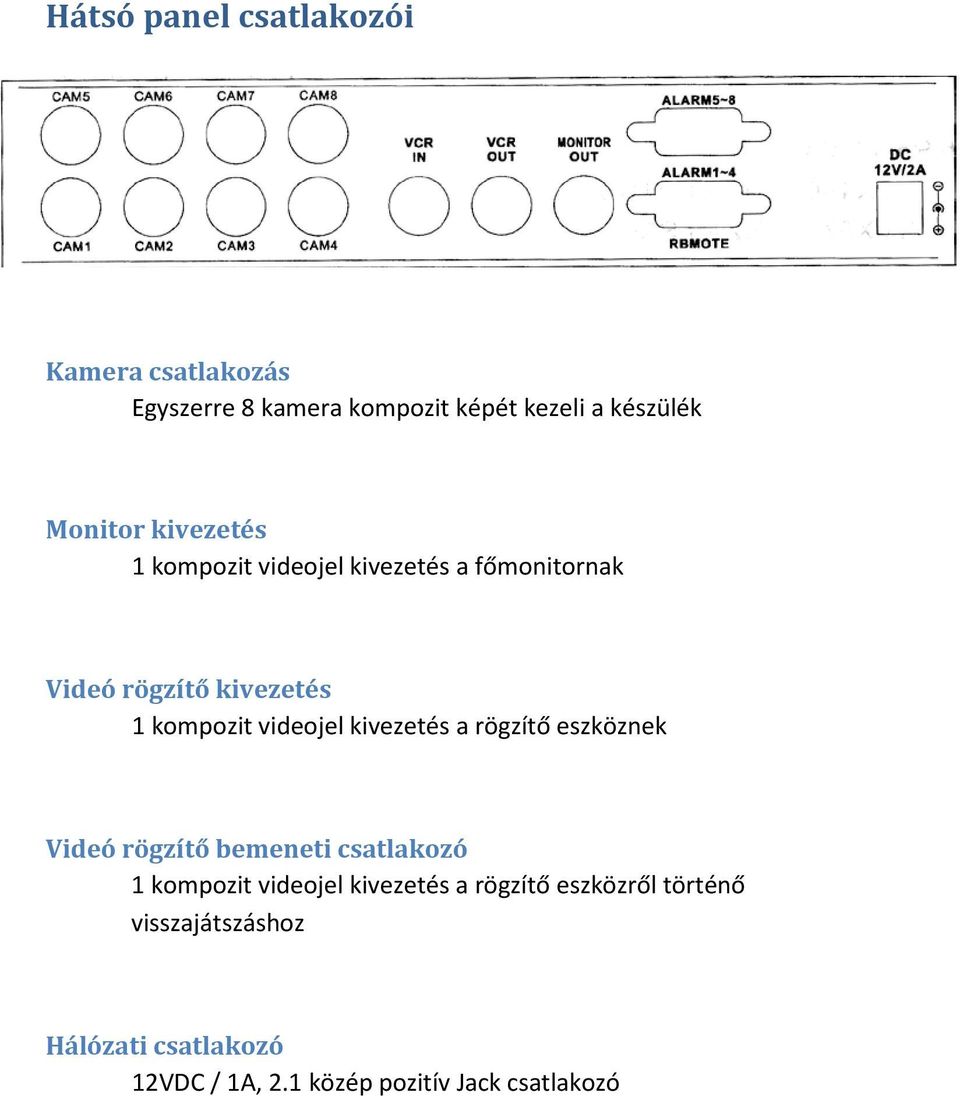

3 Hátsó panel csatlakozói Kamera csatlakozás Egyszerre 8 kamera kompozit képét kezeli a készülék Monitor kivezetés 1 kompozit videojel kivezetés a főmonitornak Videó rögzítő kivezetés 1 kompozit videojel kivezetés a rögzítő eszköznek Videó rögzítő bemeneti csatlakozó 1 kompozit videojel kivezetés a rögzítő eszközről történő visszajátszáshoz Hálózati csatlakozó 12VDC / 1A, 2.1 közép pozitív Jack csatlakozó

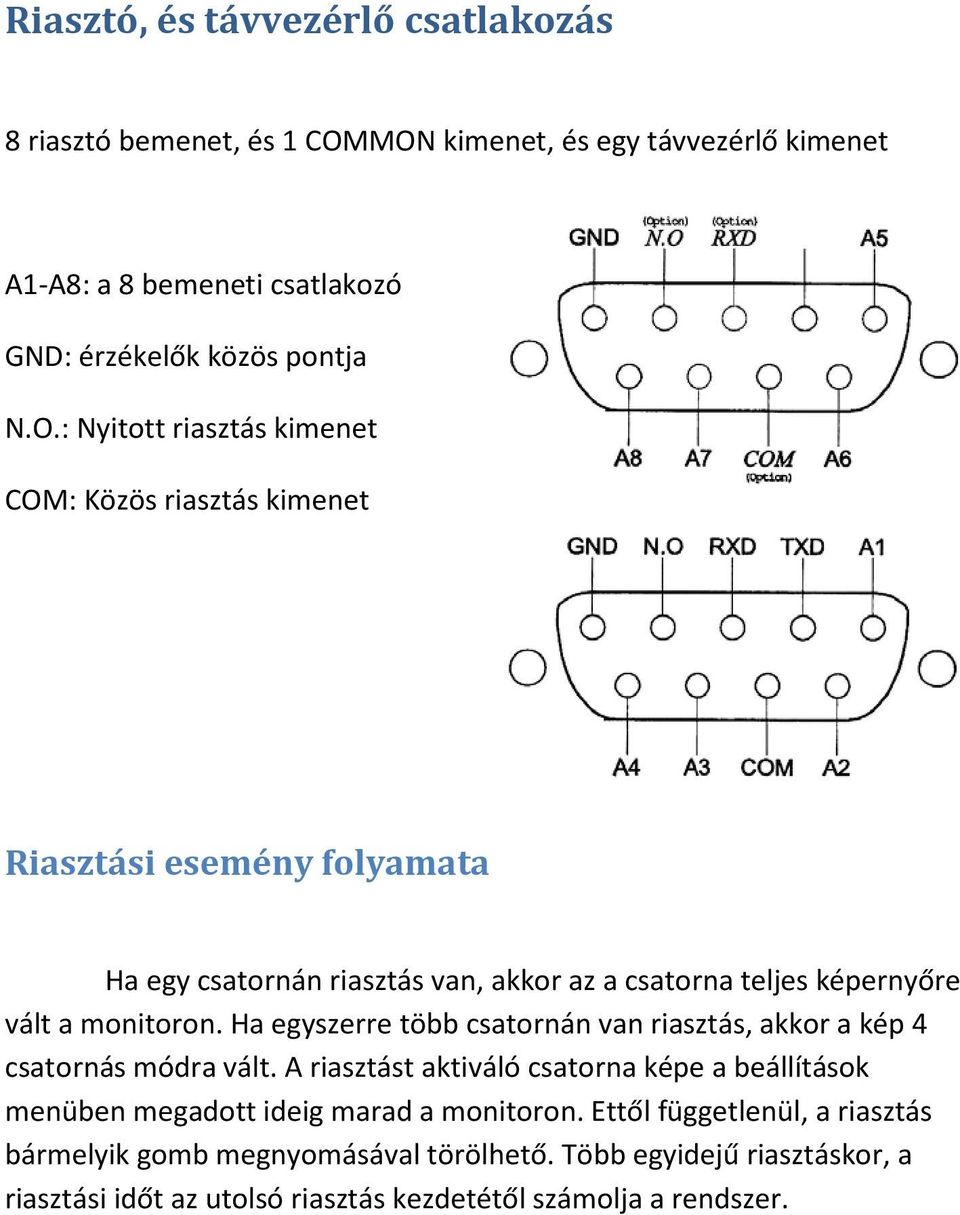

4 Riasztó, és távvezérlő csatlakozás 8 riasztó bemenet, és 1 COMMON kimenet, és egy távvezérlő kimenet A1-A8: a 8 bemeneti csatlakozó GND: érzékelők közös pontja N.O.: Nyitott riasztás kimenet COM: Közös riasztás kimenet Riasztási esemény folyamata Ha egy csatornán riasztás van, akkor az a csatorna teljes képernyőre vált a monitoron. Ha egyszerre több csatornán van riasztás, akkor a kép 4 csatornás módra vált. A riasztást aktiváló csatorna képe a beállítások menüben megadott ideig marad a monitoron. Ettől függetlenül, a riasztás bármelyik gomb megnyomásával törölhető. Több egyidejű riasztáskor, a riasztási időt az utolsó riasztás kezdetétől számolja a rendszer.

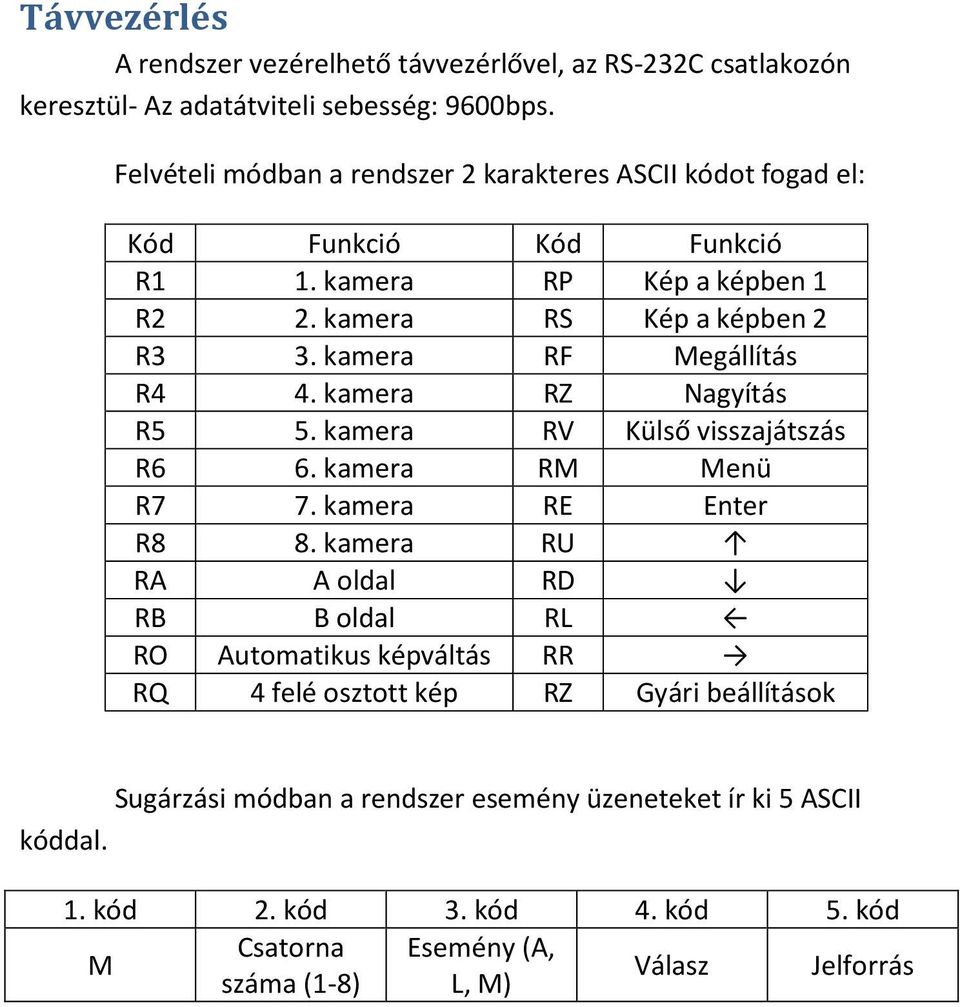

5 Távvezérlés A rendszer vezérelhető távvezérlővel, az RS-232C csatlakozón keresztül- Az adatátviteli sebesség: 9600bps. Felvételi módban a rendszer 2 karakteres ASCII kódot fogad el: Kód Funkció Kód Funkció R1 1. kamera RP Kép a képben 1 R2 2. kamera RS Kép a képben 2 R3 3. kamera RF Megállítás R4 4. kamera RZ Nagyítás R5 5. kamera RV Külső visszajátszás R6 6. kamera RM Menü R7 7. kamera RE Enter R8 8. kamera RU RA A oldal RD RB B oldal RL RO Automatikus képváltás RR RQ 4 felé osztott kép RZ Gyári beállítások Sugárzási módban a rendszer esemény üzeneteket ír ki 5 ASCII kóddal. 1. kód 2. kód 3. kód 4. kód 5. kód Csatorna Esemény (A, M Válasz Jelforrás száma (1-8) L, M)

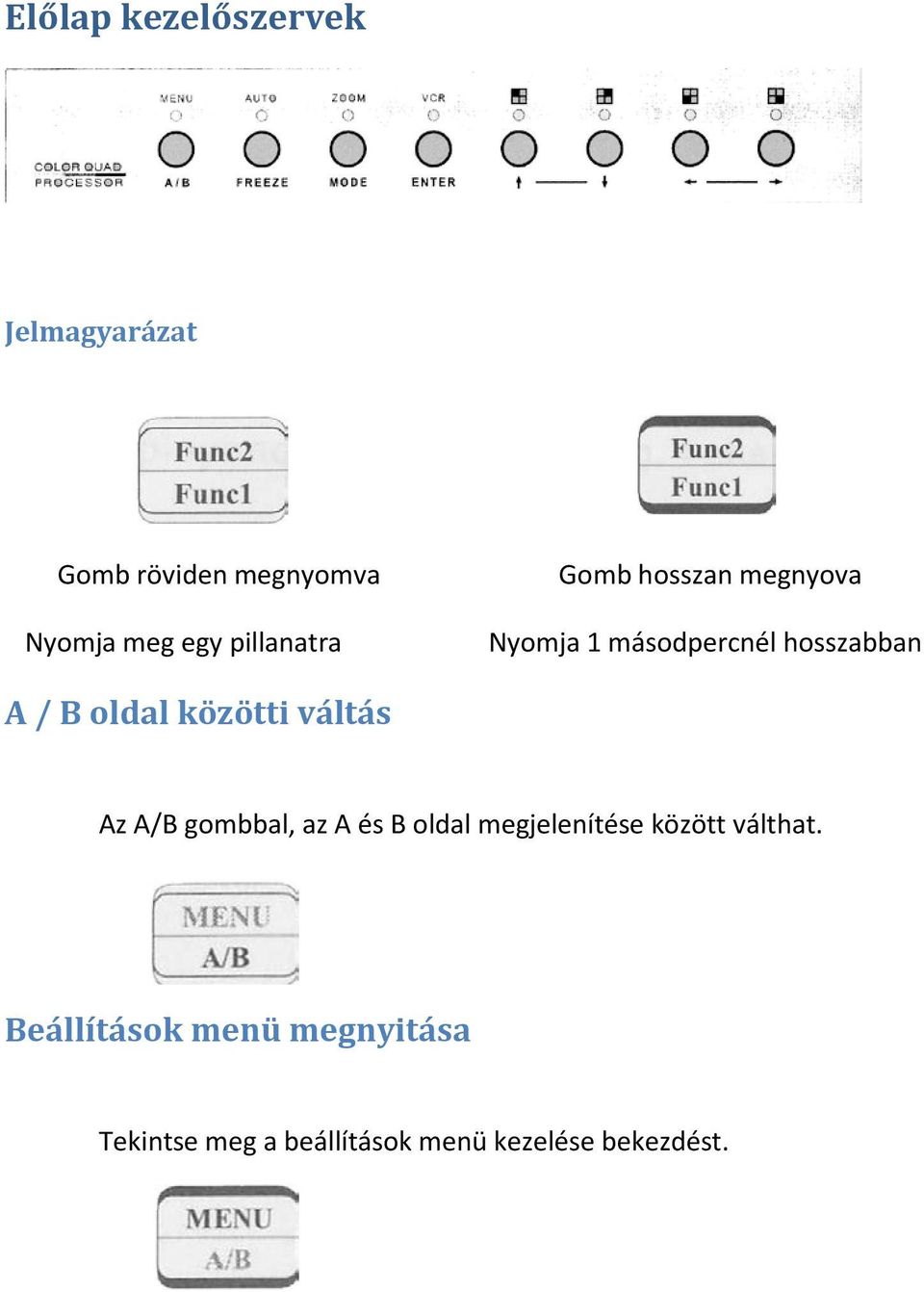

6 Előlap kezelőszervek Jelmagyarázat Gomb röviden megnyomva Nyomja meg egy pillanatra Gomb hosszan megnyova Nyomja 1 másodpercnél hosszabban A / B oldal közötti váltás Az A/B gombbal, az A és B oldal megjelenítése között válthat. Beállítások menü megnyitása Tekintse meg a beállítások menü kezelése bekezdést.

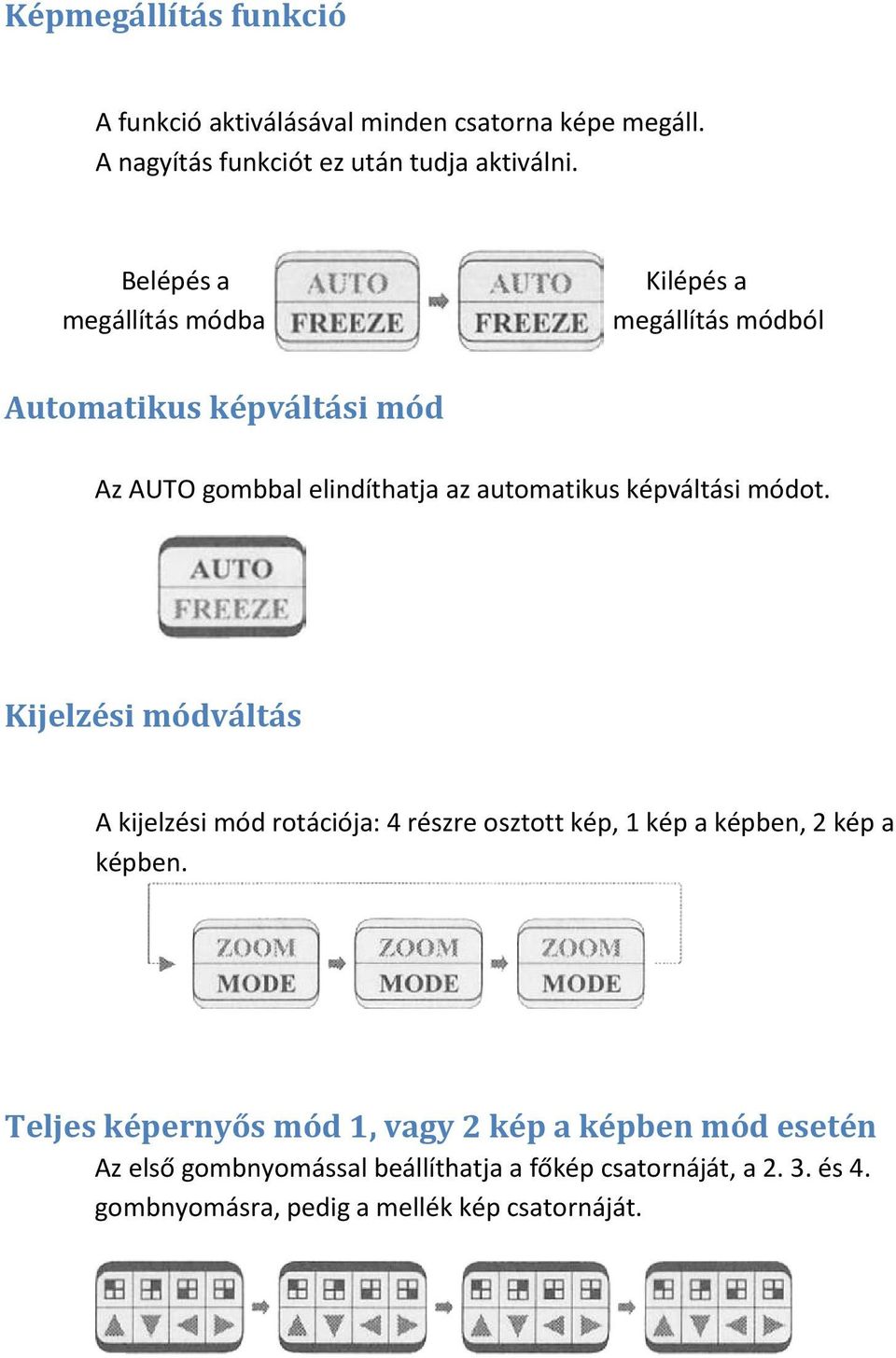

7 Képmegállítás funkció A funkció aktiválásával minden csatorna képe megáll. A nagyítás funkciót ez után tudja aktiválni. Belépés a megállítás módba Kilépés a megállítás módból Automatikus képváltási mód Az AUTO gombbal elindíthatja az automatikus képváltási módot. Kijelzési módváltás A kijelzési mód rotációja: 4 részre osztott kép, 1 kép a képben, 2 kép a képben. Teljes képernyős mód 1, vagy 2 kép a képben mód esetén Az első gombnyomással beállíthatja a főkép csatornáját, a és 4. gombnyomásra, pedig a mellék kép csatornáját.

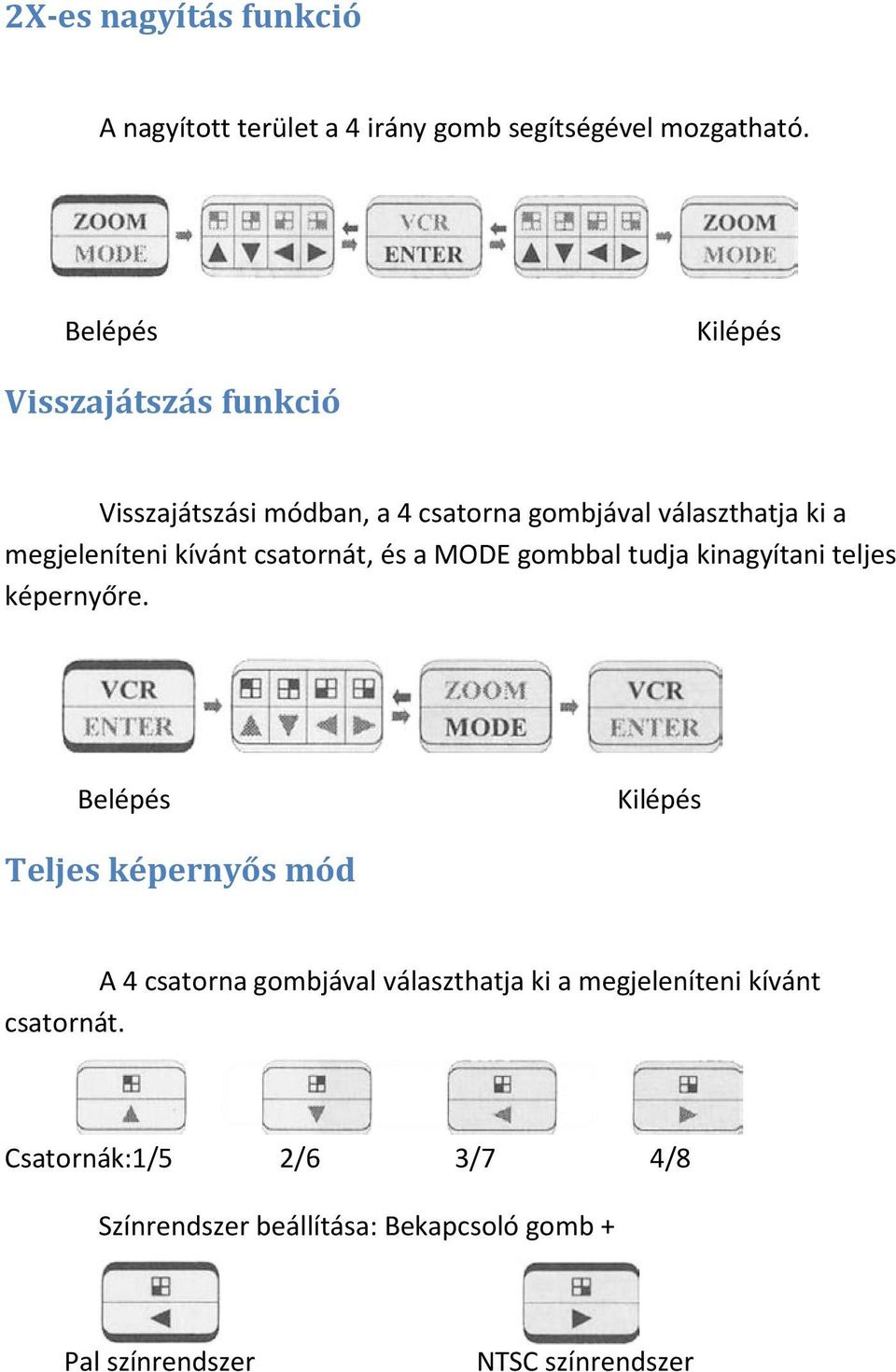

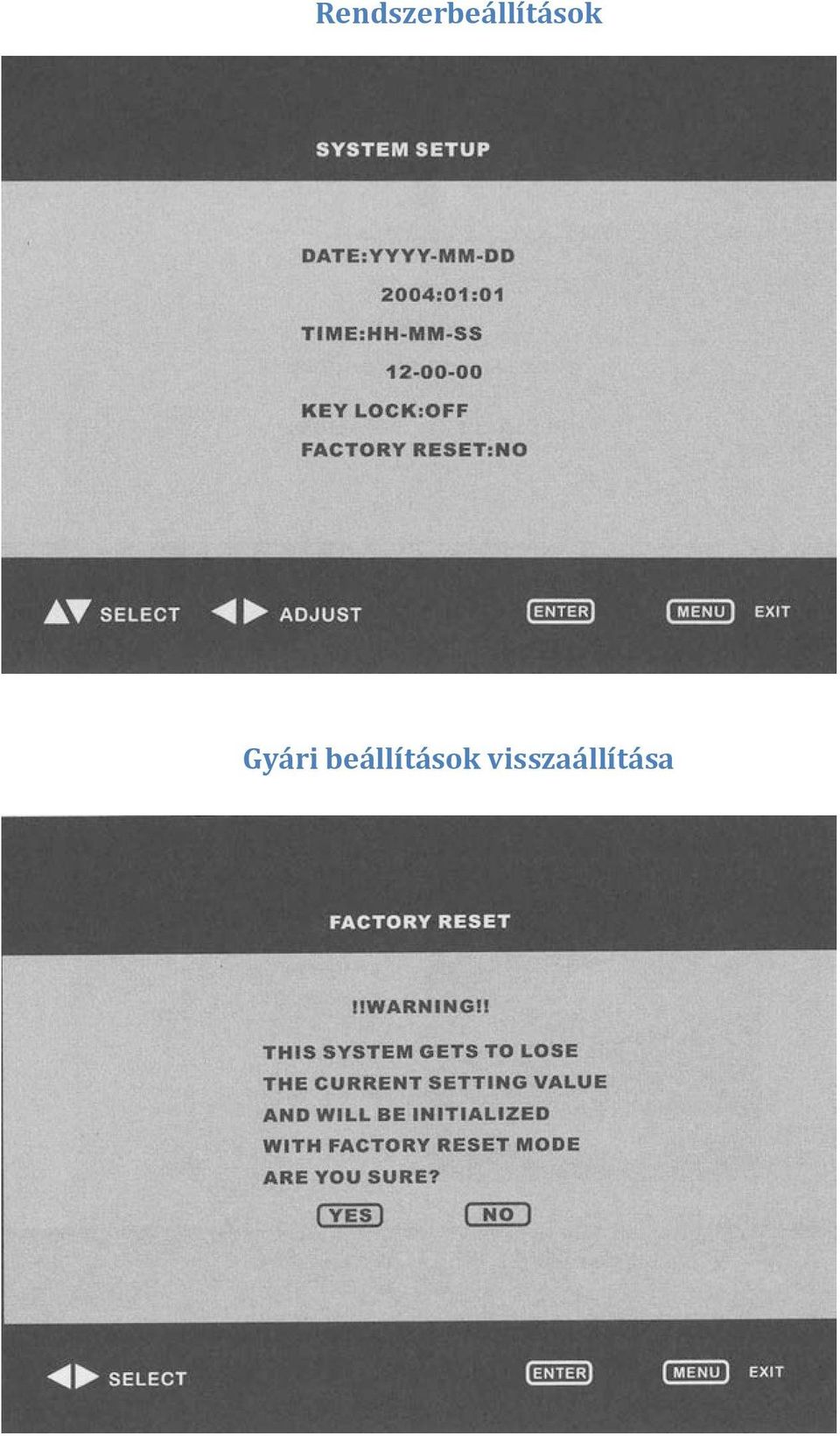

8 2X-es nagyítás funkció A nagyított terület a 4 irány gomb segítségével mozgatható. Belépés Kilépés Visszajátszás funkció Visszajátszási módban, a 4 csatorna gombjával választhatja ki a megjeleníteni kívánt csatornát, és a MODE gombbal tudja kinagyítani teljes képernyőre. Belépés Kilépés Teljes képernyős mód A 4 csatorna gombjával választhatja ki a megjeleníteni kívánt csatornát. Csatornák:1/5 2/6 3/7 4/8 Színrendszer beállítása: Bekapcsoló gomb + Pal színrendszer NTSC színrendszer

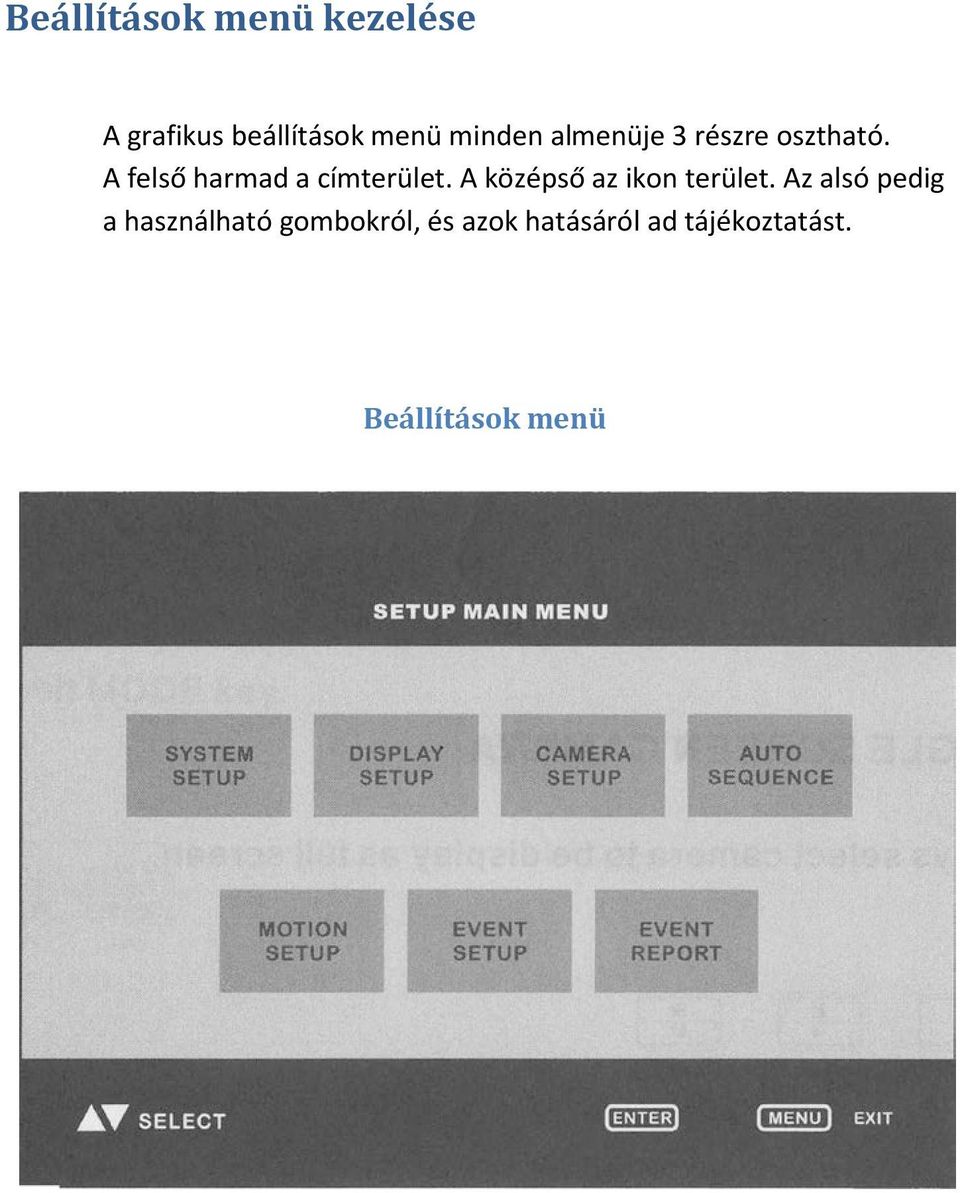

9 Beállítások menü kezelése A grafikus beállítások menü minden almenüje 3 részre osztható. A felső harmad a címterület. A középső az ikon terület. Az alsó pedig a használható gombokról, és azok hatásáról ad tájékoztatást. Beállítások menü

10 Rendszerbeállítások Gyári beállítások visszaállítása

11 Kijelző menü Kamera beállítások menü

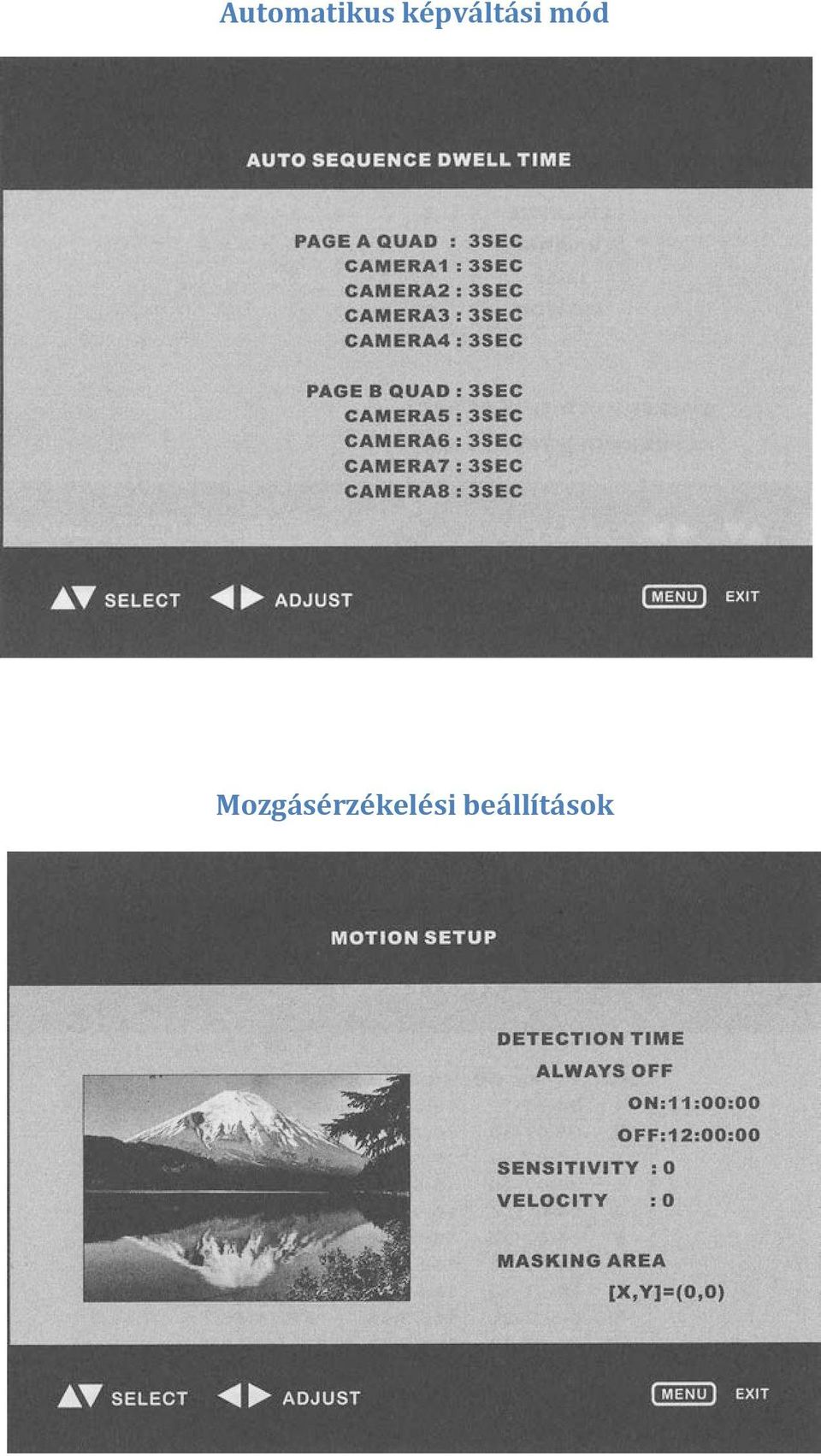

12 Automatikus képváltási mód Mozgásérzékelési beállítások

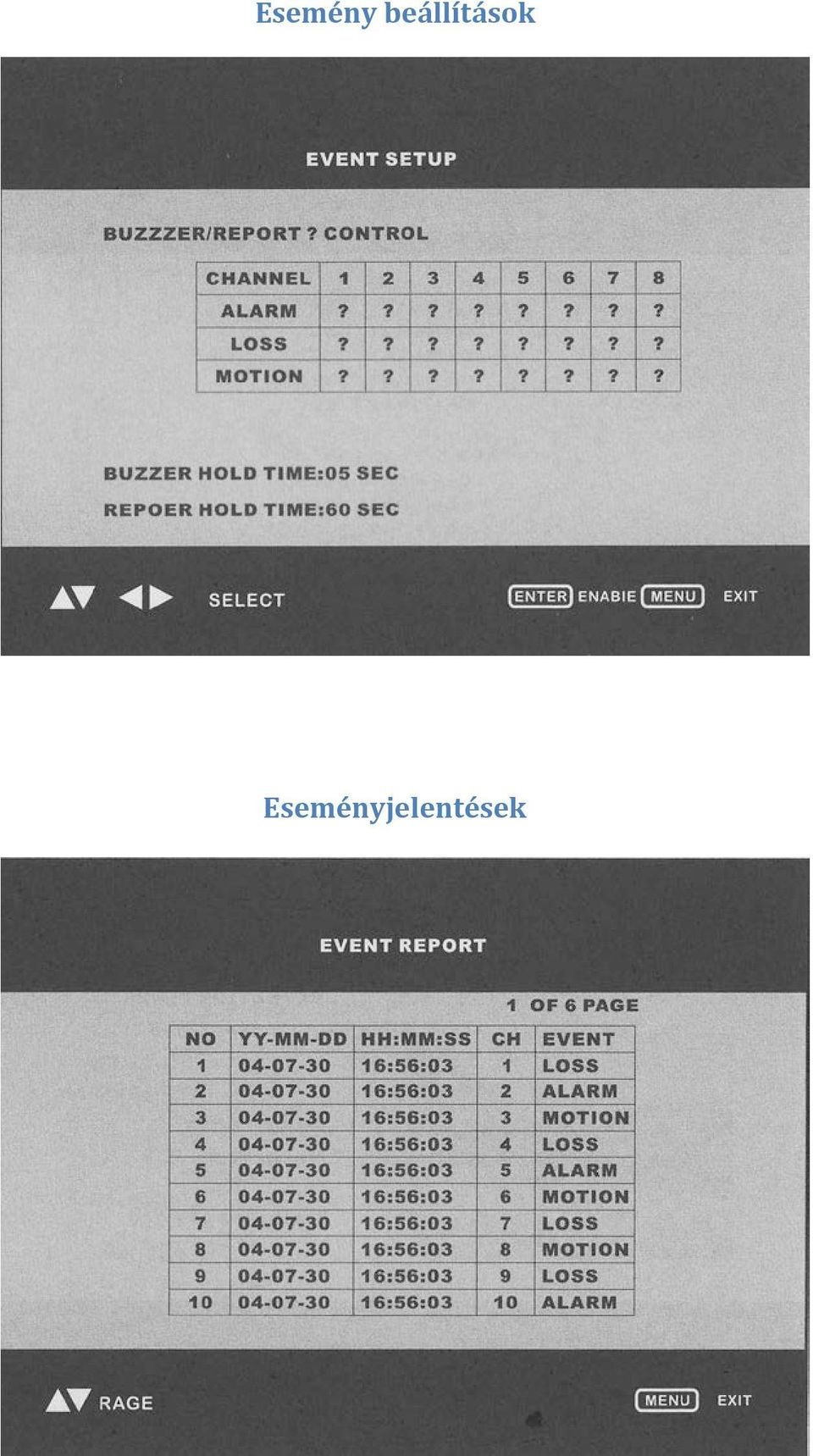

13 Esemény beállítások Eseményjelentések
