1 DVR gyors használati útmutató MODELLEK: GDV-A4416A 16-Csatornás Video rögzítő DVD-RW H.264 GDV-C4416A 16-Csatornás Video rögzítő DVD-RW H.264 GDV-B8832A 32-Csatornás Video rögzítő DVD-RW H A készülék felépítése Előlap- GDV-A4416A / GDV-C4416A / GDV-B8832A Vezérlő gombok Leírás 1 DVD-Multi (mentéshez) Felvett adat mentése DVD/CDre. 2 Channel button Video csatorna kiválasztása. ( GDV-C4416A: 1-16 csatorna GDV-B8832A: 1-32 csatorna) 3 REC LED Rögzítési állapot mutatása. COPY LED Másolási állapot mutatása. HDD INT Belső merevlemez működése. HDD EXT Külső merevlemez működése. NET LED Hálózati kapcsolat működik. EVENT LED Esemény érzékelésének kijelzése. 4 Power Bekapcsolás, Kikapcsolás. 5 USB port USB vagy egér csatlakozó. 6 REC Rögzítés elindítása, leállítása. MULTI Osztott képnézet átállítása élő vagy visszajátszó módba. (4/9/16) SEQ Léptetés megállítása, indítása. COPY Másolási mód. SEAR PTZ Keresési mód. PTZ funkció elindítása, leállítása. 1

( GDV-C4416A: 1-16 csatorna GDV-B8832A: 1-32 csatorna) 3 REC LED Rögzítési állapot mutatása. COPY LED Másolási állapot mutatása. HDD INT Belső merevlemez működése. HDD EXT Külső merevlemez működése.

2 7/8 FUNC RELAY MON MENU ESC LOCK Enter/Play /Pause /REW /FWD Funkció menü. Manuális relé Ki/Bekapcsolás. Monitorváltás. Belépés a menübe. Kilépés a menüből vagy felugró ablak bezárása. Előlapi gombok zárolása. Belépés visszajátszási módba vagy egy menü kiválasztása. Belépés a visszapörgetés menübe és a sebesség változtatása visszafelé való lejátszásnál. Belépés az előrepörgetés menübe és sebesség változtatása előretekerésnél. Belépés a menübe és az élő/visszajátszott video megállítása. Felvétel lejátszásának leállítása visszajátszás módban. /Stop 9 Jog/ Shuttle Léptető funkció, visszajátszás irányának megváltoztatása, visszajátszás sebességének szabályozása. 2

Belépés a visszapörgetés menübe és a sebesség változtatása visszafelé való lejátszásnál. Belépés az előrepörgetés menübe és sebesség változtatása előretekerésnél.

3 2. Távirányító Szám Gomb Leírás 1 ID Távirányító azonosítójának kiválasztása. 2 LOCK Nem használjuk. 3 COPY Másolás menü megjelenítéséhez, rögzített adat másolása USB-re. 4 BACKUP Nem használt gomb 5 RELAY ON Relé Be. 6 RELAY OFF Relé Ki. 7 SEQ Automata léptetés. 8 MULTI Osztott képnézet megváltoztatása. (4/9/16) 9 ZOOM Digitális zoom. 10 SEARCH Keresési mód aktiválása. 11 CHANNEL BUTTONS Csatorna kiválasztása. 12 SELECT Nem használjuk feletti számok kiválasztása. (+10+1) 14 MON Monitor megváltoztatása. 15 REC Rögzítés elindítása, leállítása. 16 MENU Belépés a menübe. 17 HELP Nem használt gomb. 18 REW Balra lép a menüben/ visszacsévél. 19 FWD Jobbra lép a menüben/ előrecsévél. 20 PAUSE Felfelé lép a menüben. 3

10 SEARCH Keresési mód aktiválása. 11 CHANNEL BUTTONS Csatorna kiválasztása. 12 SELECT Nem használjuk. 13 +10 10 feletti számok kiválasztása. (+10+1) 14 MON Monitor megváltoztatása.

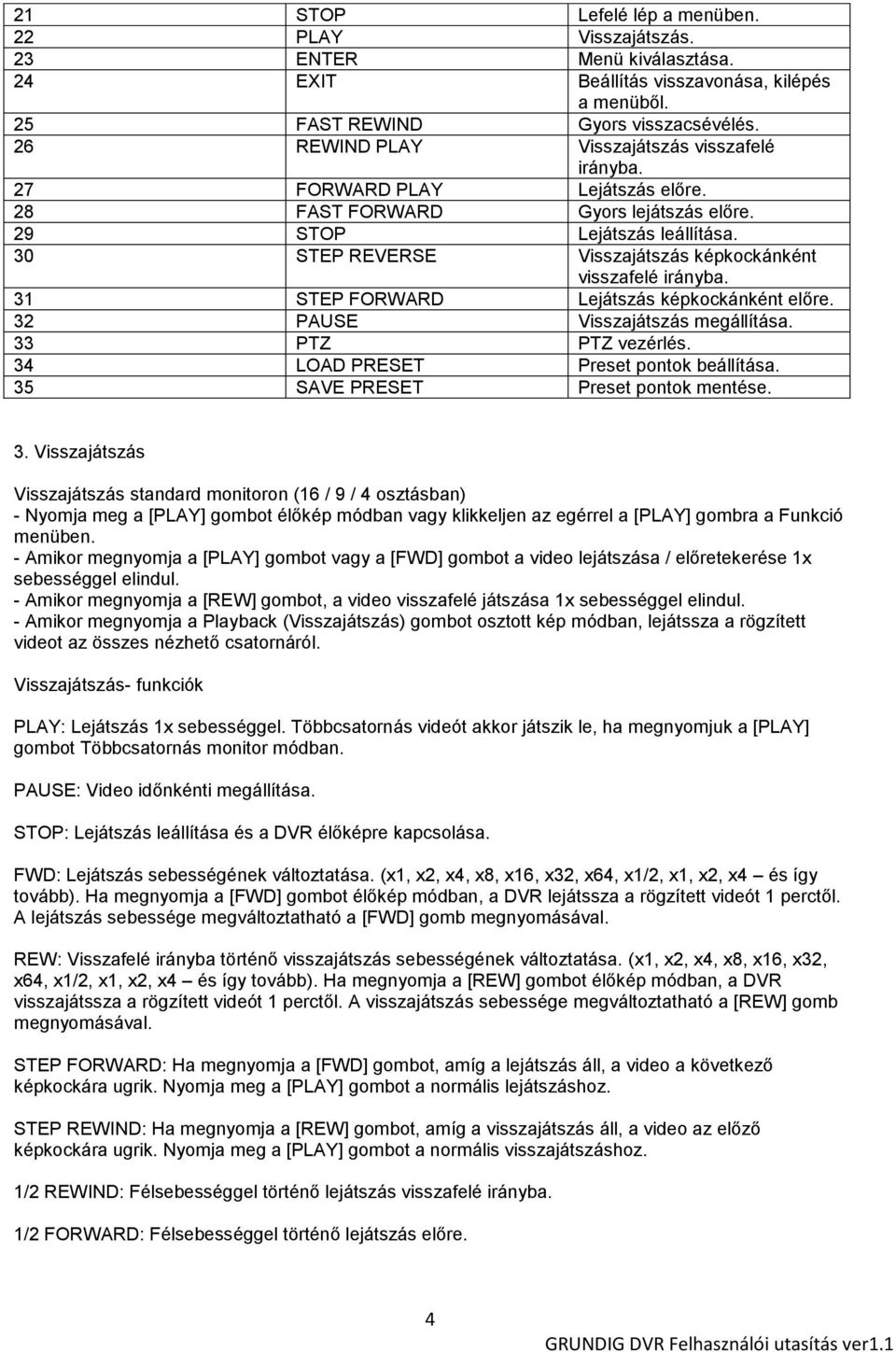

4 21 STOP Lefelé lép a menüben. 22 PLAY Visszajátszás. 23 ENTER Menü kiválasztása. 24 EXIT Beállítás visszavonása, kilépés a menüből. 25 FAST REWIND Gyors visszacsévélés. 26 REWIND PLAY Visszajátszás visszafelé irányba. 27 FORWARD PLAY Lejátszás előre. 28 FAST FORWARD Gyors lejátszás előre. 29 STOP Lejátszás leállítása. 30 STEP REVERSE Visszajátszás képkockánként visszafelé irányba. 31 STEP FORWARD Lejátszás képkockánként előre. 32 PAUSE Visszajátszás megállítása. 33 PTZ PTZ vezérlés. 34 LOAD PRESET Preset pontok beállítása. 35 SAVE PRESET Preset pontok mentése. 3. Visszajátszás Visszajátszás standard monitoron (16 / 9 / 4 osztásban) - Nyomja meg a [PLAY] gombot élőkép módban vagy klikkeljen az egérrel a [PLAY] gombra a Funkció menüben. - Amikor megnyomja a [PLAY] gombot vagy a [FWD] gombot a video lejátszása / előretekerése 1x sebességgel elindul. - Amikor megnyomja a [REW] gombot, a video visszafelé játszása 1x sebességgel elindul. - Amikor megnyomja a Playback (Visszajátszás) gombot osztott kép módban, lejátssza a rögzített videot az összes nézhető csatornáról. Visszajátszás- funkciók PLAY: Lejátszás 1x sebességgel. Többcsatornás videót akkor játszik le, ha megnyomjuk a [PLAY] gombot Többcsatornás monitor módban. PAUSE: Video időnkénti megállítása. STOP: Lejátszás leállítása és a DVR élőképre kapcsolása. FWD: Lejátszás sebességének változtatása. (x1, x2, x4, x8, x16, x32, x64, x1/2, x1, x2, x4 és így tovább). Ha megnyomja a [FWD] gombot élőkép módban, a DVR lejátssza a rögzített videót 1 perctől. A lejátszás sebessége megváltoztatható a [FWD] gomb megnyomásával. REW: Visszafelé irányba történő visszajátszás sebességének változtatása. (x1, x2, x4, x8, x16, x32, x64, x1/2, x1, x2, x4 és így tovább). Ha megnyomja a [REW] gombot élőkép módban, a DVR visszajátssza a rögzített videót 1 perctől. A visszajátszás sebessége megváltoztatható a [REW] gomb megnyomásával. STEP FORWARD: Ha megnyomja a [FWD] gombot, amíg a lejátszás áll, a video a következő képkockára ugrik. Nyomja meg a [PLAY] gombot a normális lejátszáshoz. STEP REWIND: Ha megnyomja a [REW] gombot, amíg a visszajátszás áll, a video az előző képkockára ugrik. Nyomja meg a [PLAY] gombot a normális visszajátszáshoz. 1/2 REWIND: Félsebességgel történő lejátszás visszafelé irányba. 1/2 FORWARD: Félsebességgel történő lejátszás előre. 4

30 STEP REVERSE Visszajátszás képkockánként visszafelé irányba. 31 STEP FORWARD Lejátszás képkockánként előre. 32 PAUSE Visszajátszás megállítása. 33 PTZ PTZ vezérlés.

5 JOG DIAL: A tekerőgomb a video visszajátszás vezérlésére használható. A külső gyűrű vezérli a visszajátszás sebességét. A belső gyűrű vezérli a gyors előre- és visszafelé lejátszás funkciókat. Visszajátszás (web böngésző) Ha van felhasználói engedélye a video lejátszásához, elérheti a Playback (Lejátszás) menüt. Ehhez nyomja meg a Go gombot a GRUNDIG Web böngésző monitor képernyőjén. A Lejátszási képernyőn egyszerre akár 16 csatornát nézhet és a naptárban visszakeresheti az adott dátumhoz rögzített videót. Készíthet mentéseket a videókról és képekről is.bmp formátumban vagy akár ki is nyomtathatja őket közvetlenül. 4. Dátum és idő beállítása: - Nyomja meg a [MENU] gombot és válassza ki a System -et, amikor az OSD menü megjelenik. - Válassza ki a Date/Time -ot (Dátum/Idő) és nyomja meg az [Enter] gombot. Dátum formátuma: Válassza ki a dátum formátumot a következők közül: HH/NN/ÉÉÉÉ, ÉÉÉÉ/HH/NN és NN/HH/ÉÉÉÉ. Ezt megteheti a Bal/Jobb irány gombbal vagy az egér görgetőjével. Idő: A Bal/Jobb irány gombokkal mozgathatja az évre, hónapra, napra, órára és így tovább. Mindegyik beállítása megváltoztatható a Fel/Le irány gombokkal vagy az egér görgetőjével. Fontos! A legtöbb beállítási értéket automatikusan alkalmazza, amikor elhagyjuk a kapcsolódó oldalt. Ellenben a Date & Time (Dátum és idő) beállításokat nem alkalmazza automatikusan, mert kritikusan befolyásolhatja a HDD rögzítő fájlrendszerét. A Date/Time beállításának megerősítéséhez használja az [Apply Date/Time] gombot. 5. Kereső mód A DVR 4 különböző keresési módot támogat (Idő, Naptár, Esemény, Miniatürizált kép). Nyomja meg a [SEAR] gombot az előlapon vagy keresse meg az ikont a Funkció menüben a Keresési menü eléréséhez. 6. Nyomtatás Válassza ki a nyomtatni kívánt csatornát, és klikkeljen a Print (Nyomtatás) gombra. Egy felugró ablak megjelenik emlékeztető szöveg beviteléhez. Klikkeljen az OK gombra a kép nyomtatásához. A nyomtatott anyag tartalmazza a Nyomtatás dátumát, a Csatorna nevét, a Rögzítés dátumát és az Emlékeztető szöveget. 7. Mentés Választhat az.re4 (több csatorna) vagy.avi (egy csatorna) mentések között. Válassza ki az időt, dátumot és a csatornát, amit menteni akar és válassza ki a mentés helyét. Ha biztonságba akarja helyezni a video fájlt, bevihet egy jelszót, amit meg kell erősítenie. 8. GRUNDIG Élő Mobil Böngésző A GRUNDIG Mobil böngésző egy felügyeleti video szolgáltatás, ami sok különböző mobil eszközről elérhető. A mobil böngésző eléréséhez a felhasználónak olyan mobilkészülékre van szüksége, ami támogatja a Wi-Fi-t vagy a 3G-t. Bejelentkező oldal Az alul látható kép megmutatja a mobil böngésző bejelentkező oldalát. 5

A Lejátszási képernyőn egyszerre akár 16 csatornát nézhet és a naptárban visszakeresheti az adott dátumhoz rögzített videót. Készíthet mentéseket a videókról és képekről is.

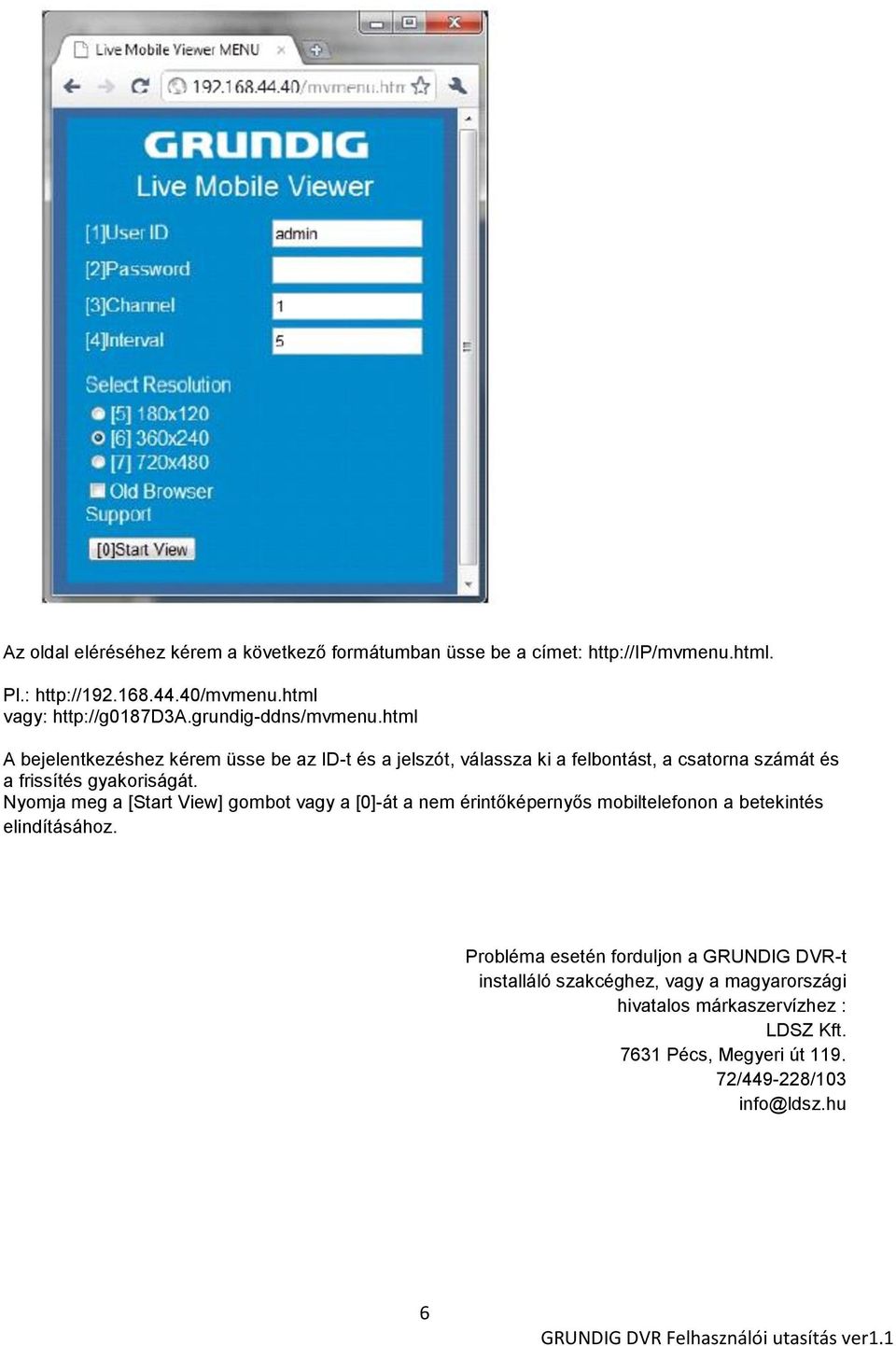

6 Az oldal eléréséhez kérem a következő formátumban üsse be a címet: Pl.: vagy: A bejelentkezéshez kérem üsse be az ID-t és a jelszót, válassza ki a felbontást, a csatorna számát és a frissítés gyakoriságát. Nyomja meg a [Start View] gombot vagy a [0]-át a nem érintőképernyős mobiltelefonon a betekintés elindításához. Probléma esetén forduljon a GRUNDIG DVR-t installáló szakcéghez, vagy a magyarországi hivatalos márkaszervízhez : LDSZ Kft Pécs, Megyeri út / /103 info@ldsz.hu 6

html A bejelentkezéshez kérem üsse be az ID-t és a jelszót, válassza ki a felbontást, a csatorna számát és a frissítés gyakoriságát.
