1 1.1. Áttekintés 1. Bevezető fisotech DVR üzemeltetéséhez A fisotech digitális megfigyelő és rögzítő termék speciális dizájnnal rendelkezik és egyedülálló processzort foglal magában, Linux operációs rendszerrel. A készülék egyesíti a legfejlettebb technológiákat az IT területén, mind videó mind audio tömörítési szempontból, nagyobb HDD felvevő kapacitás, TCP\IP hálózat, stb. A kód beágyazott FLASH chipben található, amely a rendszer futattását végzi. A készülék egyaránt digitalis video és audio rögzitő (DVR). Nem csak helyben dolgozik és független, de ugyanúgy erős biztonsági megfigyelést képez hálozattal. Professzionális hálózati video felügyelet platform szoftver használatával. Ez teljesen kifejezi ezt az erős hálózatot és a távoli megfigyelő képességet. Lehet használni biztonsági védelemnek banki, távközlési, elektromos energiai, igazsági, közlekedési, lakossági, gyári, raktári, és más területeken. 1.2 fisotech DVR Legfontosabb Funkciói Élőkép megfigyelés Analóg video kimeneti porttal. Ez a megfigyelési funkció megvalósítható közvetlen monitorral vagy kijelzővel. Támogatja egyidejűleg a TV és VGA kimenetet. Tárolás Speciális formátumot alkalmazz adat mentésre, amely nem meghamisítható és ezzel védett lesz. Tömörítési módszer Támogatja a több csatornás audio és video jelet. Mindegyik audio video csatorna jel tömöríthető valós időben független hardverrel. Hang és kép nem tér el a rögzítési szinkronizálástól. Archiválás USB porton keresztül (úgy, mint a közös U lemez, mobile merevlemez, SATA combo stb.) A kliens számítógép tud letölteni és archiválni fájlokat a merevlemezen az interneten keresztül. Videó visszajátszás Mindegyik csatornán megvalósítható független és valós ideje rögzítés, visszajátszás, hálózati megfigyelés, video keresés és letöltés stb. Megvalósitani lehet egyidejű többszörös visszajátszás módok: lassú léptetés, gyors léptetés, frame by frame lejátszás. Amikor visszajátszuk a videot az esemény pontos idejét megtaláljuk a kijelzőn. Oldal 1

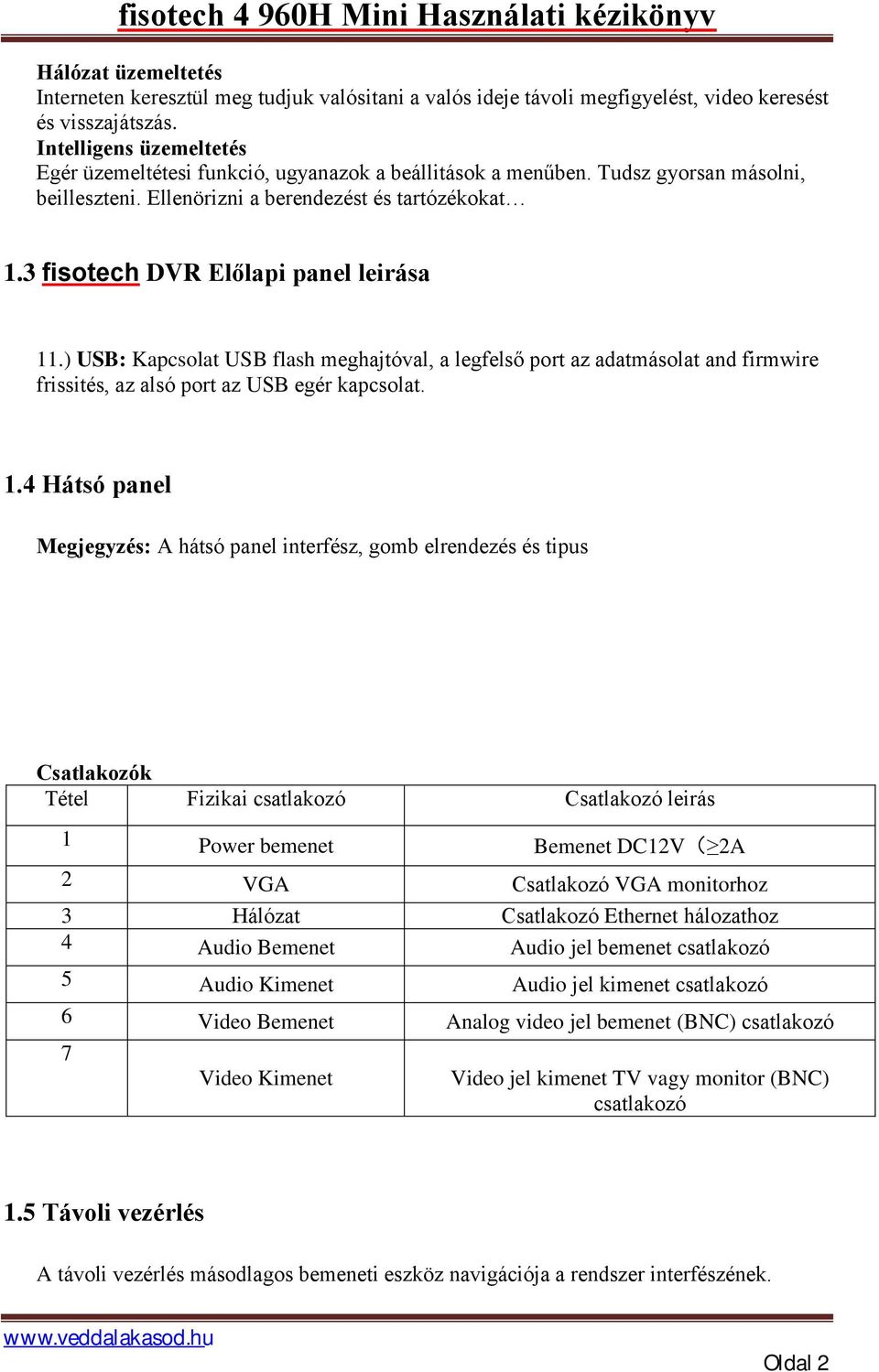

2 Hálózat üzemeltetés Interneten keresztül meg tudjuk valósitani a valós ideje távoli megfigyelést, video keresést és visszajátszás. Intelligens üzemeltetés Egér üzemeltétesi funkció, ugyanazok a beállitások a menűben. Tudsz gyorsan másolni, beilleszteni. Ellenörizni a berendezést és tartózékokat 1.3 fisotech DVR Előlapi panel leirása 11.) USB: Kapcsolat USB flash meghajtóval, a legfelső port az adatmásolat and firmwire frissités, az alsó port az USB egér kapcsolat. 1.4 Hátsó panel Megjegyzés: A hátsó panel interfész, gomb elrendezés és tipus Csatlakozók Tétel Fizikai csatlakozó Csatlakozó leirás 1 Power bemenet Bemenet DC12V( 2A 2 VGA Csatlakozó VGA monitorhoz 3 Hálózat Csatlakozó Ethernet hálozathoz 4 Audio Bemenet Audio jel bemenet csatlakozó 5 Audio Kimenet Audio jel kimenet csatlakozó 6 Video Bemenet Analog video jel bemenet (BNC) csatlakozó 7 Video Kimenet Video jel kimenet TV vagy monitor (BNC) csatlakozó 1.5 Távoli vezérlés A távoli vezérlés másodlagos bemeneti eszköz navigációja a rendszer interfészének. Oldal 2

3 Használat a távoli vezérléshez: 1. STANDBY: Készenléti mód ON/OFF 2. LOGIN/LOCK: Ha a Biztonság engedélyezett a Setup menüben, nyisd meg user (felhasználó) password (jelszó) belépés képernyőt. 3. Szám/Csatorna gombok: Gomb nyomás 0~9 érték megadás, közben élő nézet, csatorna nézet teljes képernyőn. 4. QUAD: Osztott képernyős megjelenités Visszajátszás vezérlések Visszatekerés sebességének nővelése 2X, 4X, 8X Start lejátszás Előre tekerés sebességének növelése 2X, 4X, 8X Lassú visszajátszás sebessége 1/2, 1/4, 1/8 Előrehaladás képkockánként Visszajátszás fagyasztása : Visszajátszás megállitása 5. SEARCH: Keresés 6.. RECORD: Manuális felvétel inditása, ha újabb gomb nyomásra felvétel leállitás 7. +/ - Értékek beállitása (menüben) 8. MENU: Fő menü 9. EXIT: Kilépés a menüből 10. EXTRA: Jövőben használható 13. Navigation/Enter: : Move cursor in menus up; : Move cursor in menus right; : Move cursor in menus left; : Move cursor in menus down; Enter: A menüben megerősités választása 2. Alapvető funkciók ismertetése 2.1 Bekapcsolás/kikapcsolás Bekapcsolás A bekapcsolás előtt, bizonyosodjon meg róla, hogy a kábelcsatlakozások helyesek. Bekapcsolás A készülék elindul és a hálozati kijelzőfény pirosan világit Kikapcsolás A készülék kikapcsolható távirányitóval, egérrel, billentyűzettel Kikapcsolás billentyűzettel, egérrel Lépjen be a menűbe, majd a Leállitás ikon kiválasztása és megjelenik a leállitás ablak Oldal 3

4 Az OK gombra kattintson, hamarosan kikapcsol a készülék. Válassza le a tápellátást 2.2 Bejelentkezés A készülék elindul, a power kijelző világit, a kezdő jelszó üres. Miután a készülék elindult nyomja meg a MENU gombot az előlapi panelen vagy nyomj egy jobb egér gombot, ezzel a bejelentkezési képernyőre vált: Miután megadtuk a felhasználónevet és a jelszót, belép a rendszer beállitásaihoz. Élőkép nézet: Ikon Szimbólum leirás Rögzités Manuális rögzités Mozgásérzékelés Riasztás Időzitett rögzités Visszajátszás A rögzitett felvétel lejátszásához kattintson a Play gombra. További műveletekhez Oldal 4

5 kattintson a képernyő alján lévő ikonokra. 2.3 Főmenü beállitás Menü sáv: Kattintson az egér jobb gombjával vagy nyomja meg az ESC gombot a készüléken. Ezáltal a vezérlő ikonok megjelennek a képernyő alján. Kattintson a ikonra az osztott képernyő megjelenitési módok ikonjai mellett. Ez lehetőséget ad csatorna választására. A csatorna választást biztositó ablak: Kattintson a menü ikonra, amely után megjelenik a Főmenü ablak. Oldal 5

6 Kattintson a Config (beállitás) ikonra, amely előhozza a konfigurációs menü ablakot. A MENU gomb megnyomásával, amely a készülék előlapján illetve a távirányitón található előhozhatjuk a főmenüt. 2.4 Konfiguráció kezelés Konfiguráció kezelés tartalmazz kilenc almenüt: alap konfiguráció, helyszíni konfiguráció, videó konfiguráció, rögzítési ábra, riasztási konfiguráció, hálózati konfiguráció, felhasználó kezelés és haladó konfiguráció Alap konfiguráció Kattintson a Basic configuration gombra és ez megjeleniti a következő ablakot: Az alap konfigurációnak két almenüje: a rendszer és a dátum idő. Oldal 6

7 1.) Rendszer Az ablakban beállíthatjuk, a készülék nevet, készülék azonosítót, videó szabványt, VGA felbontást, nyelvet, képernyőmentés és stb. A beállítható paraméterek: Készüléknév: A DVR-nek megadott név, a csatlakozó kliensnél vagy CMS-nél megjeleníthető és a távoli elérésben is segítséget ad. Készülékszám: megegyezik a távoli vezérlés számával Videó szabvány: két formátum állitható be, PAL és az NTSC. A felhasználó kiválaszthatja a videó szabványt megfelelően a kamerának. Jelszóellenörzés: Ha engedélyezzük, a felhasználónak felhasználónevet és jelszót kell megadnia. Idő megjelenitése: Választható kijelzési idő megjelenités (élő mód vagy nem) Videó kimenet (VGA felbontás): Élőkép felbontásának lehetséges beállitásai: VGA800*600, VGA1024*768, VGA1280*1024 Nyelv: a menü nyelvének beállítása Kattintson a "Default" gombra, a rendszer visszaállítja az alapbeállításokat Kattintson a "Apply" gombra, a beállítások mentése Kattintson az "Exit" gombra, kilépés az aktuális interfészből. A nyelv és a VGA felbontás megváltoztatása esetén a készülék újraindítása szükséges. 2.) Idő és dátum Állítsa be a dátum és idő formátumot Élőkép konfiguráció Kattintson a Live configuration menüpontra Ezen belül két almenüt érhet el: élőkép és maszk Élőkép Oldal 7

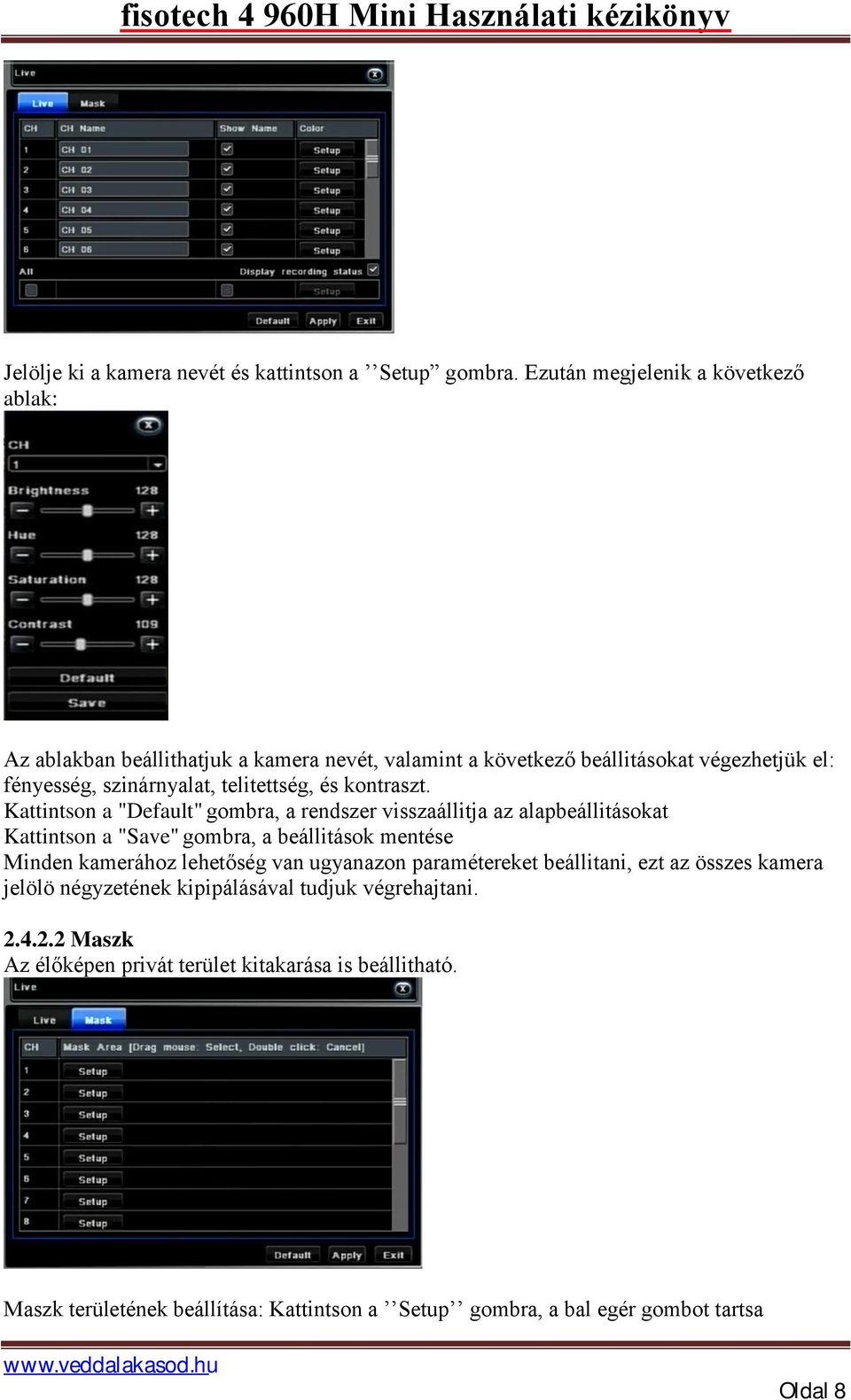

8 Jelölje ki a kamera nevét és kattintson a Setup gombra. Ezután megjelenik a következő ablak: Az ablakban beállithatjuk a kamera nevét, valamint a következő beállitásokat végezhetjük el: fényesség, szinárnyalat, telitettség, és kontraszt. Kattintson a "Save" gombra, a beállitások mentése Minden kamerához lehetőség van ugyanazon paramétereket beállitani, ezt az összes kamera jelölö négyzetének kipipálásával tudjuk végrehajtani Maszk Az élőképen privát terület kitakarása is beállitható. Maszk területének beállítása: Kattintson a Setup gombra, a bal egér gombot tartsa Oldal 8

9 lenyomva és az egér mozgatásával beállíthatja a kitakarni kívánt területet. Kattintson a "Apply" gombra, a beállítások mentéséhez Maszk területének törlése: Jelölje ki a törlésre szánt területet, ezután kattintson bal egér gombbal a maszk terület törléséhez. Kattintson a "Apply" gombra, a beállítások mentéséhez Rögzítés beállítások Kattintson a Record configuration menüre Öt almenüből választhatunk: engedélyezés, rögzítési sebesség, idő, felülírás és időbélyeg Engedélyezés Jelölje ki a rögzítési csatornát a hozzá tartozó hangot. Minden kamarához lehetőség van ugyan azon paramétereket beállitani., jelölje ki az All opciót és végezze el a beállitásokat. Oldal 9

10 Paraméterek: Paraméter Rögzités Hang Jellemzés Engedélyezés a kamerakép rögzitéséhez Engedélyezés a kamerakép tartozó hang rögzitéséhez Rögzitési sebesség Beállitható a rögzitési sebesség, felbontás, videó minőség. Minden kamarához lehetőség van ugyan azon paramétereket beállitani., jelölje ki az All opciót és végezze el a beállitásokat Rögzitési paraméterek Paraméter Rögzitési sebesség (Fps) Felbontás Minőség Jellemzői Értékek: 1-30 (NTSC), 1-25(PAL) CIF és D1 formátumokat támogatnak Videó képminősége. Annál tisztább a kép minél nagyobb a felbontás. Értékek: leggyengébb, gyengébb, gyenge, közepes, jobb, legjobb Oldal 10

11 Kódolás Max stream Támogatja: CBR és VBR Választható értékek: 16Kb, 32Kb, 64 Kb, 128 Kb, 256 Kb, 512Kb, 640kb, 758kb, 1024kb, 1536kb, 2048Kb, 3072kb, 4096kb Időbélyeg Lehetőség van a rögzitett videón kamera név, idő, dátum is megjelenitésére. Jelölje ki az időbélyeget és a kamera nevet és kattintson a Setup gombra. Beállithatjuk azt is hogy a képernyőn hol helyezkedjen el. Példák: Minden kamarához lehetőség van ugyan azon paramétereket beállitani., jelölje ki az All opciót és végezze el a beállitásokat Felülirás felvétel Jelölje ki a recycle record -ot és engedélyezze a felülirási felvétel funkciót. Igy felül fogja irni a korábbi felvételi fájlokat. Oldal 11

12 2.4.4 Ütemezés beállitások Az ütemezés beállitásokban három almenü választható: ütemezés, mozgásérzékelés, riasztásérzékelés Ütemezés A soroknál a napokat hétfőtől vasárnapig az oszlopokban órákat tudjuk beállitani. A beállitani kívánt intervallumot a négyzetrácsra kattintva megadhatjuk. Lehetőség van egy adott kamerán beállitott ütemezést a többi kamerán is ugyan azon beállitásokkal végrehajtani, jelölje ki a kamerát és kattintson a Copy gombra Mozgásérzékelés Az ablak beállitásainak lépései megegyeznek a Ütemezés pontban lévő beállitások lépéseivel. Megjegyzés: Alapértelmezésben a mozgásérzékelés teljesen ki van jelölve. Oldal 12

13 Riasztásérzékelés Az ablak beállitásainak lépései megegyeznek a Ütemezés pontban lévő beállitások lépéseivel. Megjegyzés: Alapértelmezésben a mozgásérzékelés teljesen ki van jelölve Riasztás beállitások A riasztás beállitásoknál öt almenüből választhatunk: riasztásérzékelés, mozgásérzékelés, videójelvesztés, egyéb riasztás, riasztás kimenet Riasztásérzékelés A riasztásérzékelés beállitásoknál három almenüből választhatunk: általános, riasztás kezelés és ütemező. 1.) Általános Engedélyezze a riasztást majd az érzékelő tipus kiválasztása. Amely lehet: High level (magas szint) és Low level (alacsony szint). Minden kamarához lehetőség van ugyan azon paramétereket beállitani., jelölje ki az All opciót és végezze el a beállitásokat. Oldal 13

14 2.) Riasztás kezelés Válassza ki a várakozási időt és kattintson a Setup gombra. Ezután a következő ablak jelenik meg: Riasztás beállitás: hallható riasztás (zümmer), riasztás kimenet, en történő riasztás. Azokat a kamerákat jelölje ki amelyeknek a képét rögziteni szeretné a riasztás inditójel érkezésekor. Kattintson a "OK" gombra, a beállitások mentéséhez Beállithatja a riasztási tipust és poziciót. Minden kamarához lehetőség van ugyan azon paramétereket beállitani., jelölje ki az Oldal 14

15 All opciót és végezze el a beállitásokat. Kattintson a "OK" gombra, a beállitások mentéséhez Mozgásérzékelés A mozgásérzékelés menü két almenüből áll: mozgás és ütemező 1.) Mozgás Mozgásérzékelés engedélyezze a kamerákhoz, valamint a várakoztatási idő beállitása. Ez a várakozási idő a két mozgásérzékelés közötti intervallum. Kattintson a Setup gombra, a következő ablakot láthatjuk: Riasztás beállitás: hallható riasztás (zümmer), riasztás kimenet, en történő riasztás. Visszalépve a mozgásérzékelés ablakra, kattintson az Area oszlop alatt lévő Setup gombra és a következő képet láthatjuk: Az ablak alján a görgetősáv segitségével megadhatjuk a mozgásérzékelés érzékenységét, 1-5 értékek között. Az alapértelmezett érték 4, az érték növelésével növekszik az érzékenység. A kép szine és az időpont (nappali és éjszakai) hatással lehet az érzékenységre, igy az adott Oldal 15

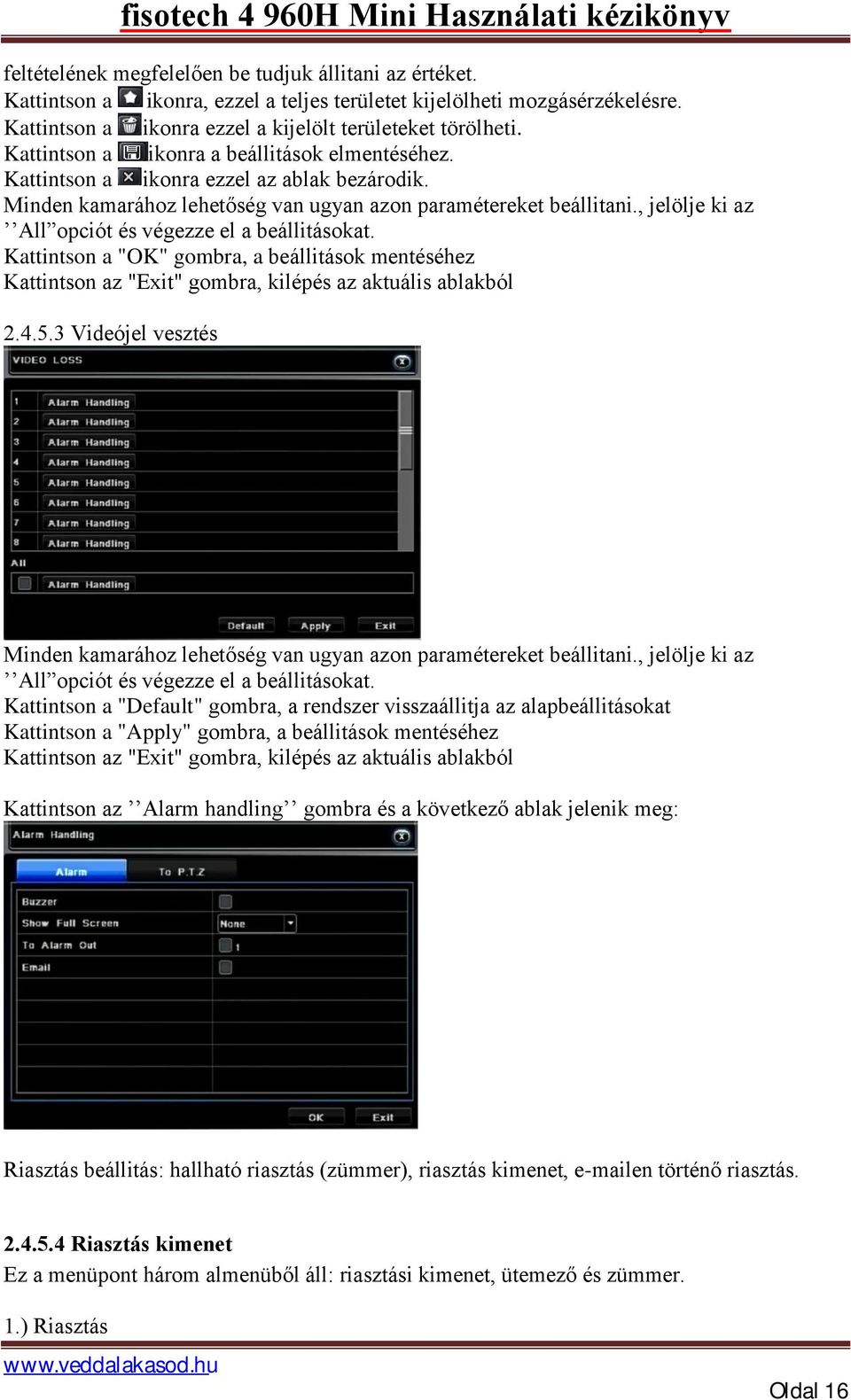

16 feltételének megfelelően be tudjuk állitani az értéket. Kattintson a ikonra, ezzel a teljes területet kijelölheti mozgásérzékelésre. Kattintson a ikonra ezzel a kijelölt területeket törölheti. Kattintson a ikonra a beállitások elmentéséhez. Kattintson a ikonra ezzel az ablak bezárodik. Minden kamarához lehetőség van ugyan azon paramétereket beállitani., jelölje ki az All opciót és végezze el a beállitásokat. Kattintson a "OK" gombra, a beállitások mentéséhez Videójel vesztés Minden kamarához lehetőség van ugyan azon paramétereket beállitani., jelölje ki az All opciót és végezze el a beállitásokat. Kattintson az Alarm handling gombra és a következő ablak jelenik meg: Riasztás beállitás: hallható riasztás (zümmer), riasztás kimenet, en történő riasztás Riasztás kimenet Ez a menüpont három almenüből áll: riasztási kimenet, ütemező és zümmer. 1.) Riasztás Oldal 16

17 Nevet választhatunk a riasztás kimenet relének és várakozási időt adhatunk meg. Ez a várakozási idő a két riasztásjelzés közötti intervallum. Minden kamarához lehetőség van ugyan azon paramétereket beállitani., jelölje ki az All opciót és végezze el a beállitásokat. 2.) Zümmer (buzzer) A buzzert kijelölésével engedélyezzük, illetve várakozási időt is beállithatunk Hálózati beállitás A hálózati beállitás ablakban négy almenü található: hálózat, hálózat adatfolyam, és egyéb beállitások Hálózati adatfolyam HTTP port: az alapértelmezett port a 80-as. Ha ezt megváltoztatjuk akkor az Internet Oldal 17

18 explorer cím mezejében az IP cím megadásakor a port számot is be kell irnunk. Pl. Ha a http port 85-re állitjuk és az IP cím akkor a IE cím mezöjében a következőképpen kell megadnunk: :85 Server port: adat kommunikációs port Jelölje ki a DHCP opciót és az eszköz automatikusan fogja kapni az IP cimet az alhálózati maszkot, az átjáró cimet és a DDNS szolgáltatót Hálózati adatfolyam Adja meg az fps, felbontás, minőség beállitásait. Minden kamarához lehetőség van ugyan azon paramétereket beállitani., jelölje ki az All opciót és végezze el a beállitásokat. Paraméterek jellemzői: Paraméter Fps Felbontás Minőség Kódolás Max stream Értékek 1-30 (NTSC) 1-25 (PAL) Támogatás CIF QCIF Jellemzők Videó képminősége. Annál tisztább a kép minél nagyobb a felbontás. Értékek: leggyengébb, gyengébb, gyenge, közepes, jobb, legjobb Támogatja: CBR and VBR Választható értékek: 16Kb, 32Kb, 64 Kb, 128 Kb, 256 Kb, 512Kb, 640kb, 758kb, 1024kb, 1536kb, 2048Kb, 3072kb, 4096kb Oldal 18

19 SMTP Server/Port: SMTP szerver neve és port száma Send address/password: Küldő cime és jelszava Receive address: fogadó cime (max 3 cím) Kattintson a Test gombra és teszteli a mailbox érvényességét Egyéb beállitások DDNS szerver engedélyezése. A felhasználónak szüksége megadnia felhasználónevet, jelszót, host domain nevet amely regisztrálva lett. Oldal 19

20 2.4.7 Felhasználó kezelés Kattintson az Add gombra és a következő ablak jelenik meg: Általános: Adja meg a felhasználó nevet, jelszót, válassza ki a felhasználó tipust, illetve adja meg a számitógép MAC cimét. Kattintson az OK gombra és a felhasználó felvételre kerül. Jogosultság: A jogosultság ablakban, kijelölhetünk bizonyos beállitásokat a felhasználónak. Felhasználó kezelés (user management) ablakban kattintson a Setup gombra és módositható a felhasználónév, felhasználó tipus és a beirt számitógép MAC cime. Válasszuk ki a listából a törlendő felhsználó és nyomjunk a Delete gombra. Oldal 20

21 Kattintson a Password gombra és módosithatjuk a jelszót Haladó beállitások A haladó beállitások menüben három almenü található: gyári beállitások, import/export és kilépés. 1. Factory settings (Gyári beállitások): mindent visszaállit a gyári beállitásokra 2. Import / Export: a felhasználó adat fájlokat tud exportálni külső eszközre és speciális fájlokat tud importalni külső eszközről a DVR-re. 3. Exit: kilépés az aktuális ablakból 2.5 Adat visszakeresés A keresési beállitás menü két almenüből áll: időkeresés és az eseménykeresés 1. lépés: Lépjen be a keresési beállitások időkeresés ablakba 2. lépés: Válassza ki a megfelelő kamera csatornát, a dátumot és egy időintervallumot 3. lépés: Kattintson a ikonra a keresett felvétel lejátszásához. Oldal 21

22 Play/pause: lejátszás/szünet Stop: megállitás Frame: képkocka FF/rewind: előretekerés és visszatekerés Screen mode: osztott képernyős mód Volume: hangerő Hide: eszköztár elrejtése Exit: kilépés Zoom: nagyitás Colour control: szin vezérlés Eseménykeresés 1. lépés: Lépjen be a keresési beállitások eseménykersés ablakba 2. lépés: Kattintson a Search, az eredmény a listában jelenik meg, Dupla kattintás az aktuális felvételre 3. lépés: A felhasználó választható a megadható paraméterek közül: dátum, kamera csatorna, valamint ki lehet jelölni a mozgásérzékelést és a riasztás jelzést. 2.6 Archiválás A készülék támogatja az usb eszközre történő archiválást. De lehetőség van IE böngésző segitségével is interneten keresztül. 1. lépés: Lépjen be az archiválás ablakba 2. lépés: Válassza ki a kamerát és adja meg az időintervallumot és kattintson a Search gombra, ezután az archiválandó fájlokat listában megjeleniti. 3. lépés: A listából jelölje ki az archiválni kívánt fájlt vagy jelölje ki az All opciót és kattintson az archiválás gombra. Oldal 22

23 4. lépés: A következő információs ablakban megadható paraméterek: adathordozó tipusa, mentés fájl tipusa, stb. Kattintson az Apply gombra az archiválás megkezdézdéséhez. 2.7 Rendszer információ ellenörzés Ebben a menüben le tudja ellenörizni a rendszer információkat, hálózati információkat. Rendszer információ: Ebben az ablakban meg tudjuk nézni a hardver verziót és a lényeges információkat. Naplózási információ: A felhasználó ellenörizheti, dátum szerint a naplózott eseményeket Hálózati információ: A felhasználó ellenörizheti a hálózati paramétereket. 2.8 Lemezkezelő A merevlemezt a rögzités megkezdése előtt formatálja. 1. lépés: Lépjen be a lemezkezelő ablakba. 2.lépés: Válassza ki a megfelelő merevlemezt és kattintson a Format gombra. 2.9 Frissités A felhasználónak van lehetősége frissiteni az alaplap szoftverét.szükség van átmásolni a frissitési szoftver külső USB eszközről. Lépjen be a Frissitési menübe (Upgrade) és a frissitési szoftver neve megjelenik a képernyőn, válassza ki megfelelő szoftvert és kattinson az Upgrade gombra és elindul a frissités. A rendszer automatikusan újraindult a frissités után. Kérem várjon amig a rendszer betölt. Kérem ne szakitssa meg a tápellátást frissités közben Kijelentkezés Belépés a menübe és Kijelentkezés ikonra kattintson. A rendszer kilép az aktuális felhasználóval. Ha újra be akarunk jelentkezni kattintson a fő menü ikonra Rendszer kikapcsolás Kattintson a kikapcsolás ikonra és a rendszer leáll. Oldal 23
