2 1. Termék leírása 1- Bemenet a DC 12V adapter csatlakoztatásához 2- USB bemenet (pl. az egér csatlakoztatásához) 3- Bemenet az internet csatlakoztatásához 4- Audio IN 5- VGA bemenet (monitor csatlakoztatásához) 6- Audio Out 7- CVBS bemenet 8- Video In bemenet (kamera csatlakoztatásához) 2. Kezdetek 2.1. Bekapcsolás / kikapcsolás Merevlemez rögzítése: Először csatlakoztassa a töltő adaptert és az egeret a DVR készülékhez Csatlakoztassa az adaptert a hálózathoz, világít a LED fényjelzés és a készülék be van kapcsolva Ha ki szeretné kapcsolni a készüléket akkor használja az egeret, lépjen be a Menu pontba System Shut Down, majd kattintson az OK gombra. Ezután leválaszthatja az adaptert a hálózatról 1- Csavarja ki a 4 csavart, amik a fedelet tartják 2- HDD helyezze be a csavarfuratok feletti részbe 2. oldal

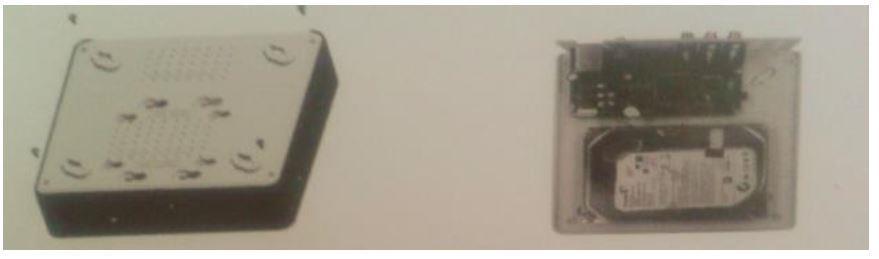

3 3- Erősítse a kábeleket a HDD-hez 4- Csavarozza a HDD-t a fedélhez 5- Erősítse hozzá a felső fedelet 6- Csavarozza vissza az alsó fedelet 2.2. Belépés Ha a készülék be van kapcsolva, és kattint egyet az egér jobb gombjával, megjelenik a bejelentkezési ablak: Természetesen megváltoztathatja az eszközbeállításokat Ahogy megadja a bejelentkezési adatokat, és ha hozzávan a készülék csatlakoztatva valamely kamerákhoz, fokozatosan fogja mutatni a kamerák kilátását 3. oldal

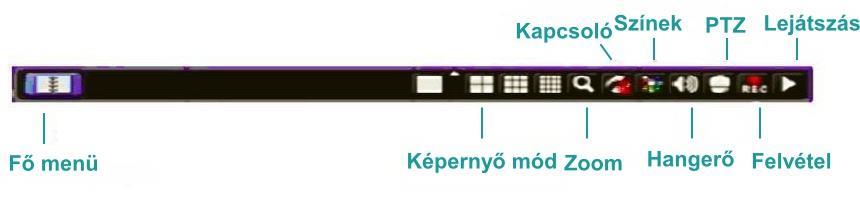

4 3. Fő Menü Ha a fő képernyőn rákattint az ESC gombra vagy kattint egyet az egér jobb gombjával, akkor a következő lista jelenik meg: Kattintson az ikonra, balra a képernyő módtól, és a képkészítéshez jut (FPS) Ha ugyan azt a képet szeretné kiválasztani az összes csatorna számára akkor kattintson az All ra, választását erősítse meg az ikonra kattintva A fő Menü az ikonra kattintva jelenik meg, majd a következő ké jelenik meg a képernyőn, ahol megtalál mindent a készülék beállításához. 4. oldal

5 3.1. Konfiguráció Kattintson az ikonra a következő menübe való belépéshez A menünek 9 almenüje van: o Basic alap konfiguráció. A menü még 2 almenüből áll: System és Date & Time System 5. oldal

6 Itt be tudja állítani a készülék nevét, ID, videó formátumát, videó kimenetet, nyelvet és a képernyő takarékos üzemmódját: Device name a rendszerhez való távoli hozzáférés esetén megkönnyíti a készülék azonosítását Device ID megkönnyíti a készülék azonosítását Video format kétféle lehetőség közöl választhat PAL vagy NTSC Password check ha pipával meg van jelölve akkor minden beállítás előtt meg kell adni a felhasználói adatokat Show Sistem Time dátum és idő mutatása az online megtekintéseknél Video Output felvételek felbontása: VGA800x600, VGA1024x768, VGA1280x1024 és HDMI1080P Language nyelv kiválasztása A Default gombra kattintva aktiválja a gyári beállításokat Az Apply gombra kattintva elmenti a beállításokat Az Exit gombra kattintva kilép az aktuális menüből Date & Time Ebben a menüpontban az időt és a dátumot állíthatja be 3.2. Menu Live online képernyő beállítása Ez a menüpont két almenüt tartalmaz: Live és Mask 6. oldal

7 Live Kamerák nevei (kattintson az egérrel a kamerára és használja a megjelenő billentyűzetet) Checkbox Show Name megjeleníti a kamera nevét a képernyőn Setup megjeleníti a kamera képernyő beállítását All egyes beállítások használata az összes kameránál Mask Arra az esetekre szolgál, hogy ha szeretne beállítani olyan terület amit a kamera felvétel közben ne vegyen fel Kattintson a Setup-ra és a jobb egérkattintással jelölje ki a területet, a bal egérkattintással visszamehet a menübe és választásait erősítse meg az Apply gombra kattintva A privát zóna kikapcsolásához újra kattintson a Setup gombra, majd duplakattintással a zónára és bal kattintással vissza a menübe, majd választásait erősítse meg az Apply kapcsolva 7. oldal

8 3.3. Record felvételek paramétereinek beállítása Start aktiválja a kamerák felvételeit Enable amelyik kameránál meg van jelölve azoknál aktiválja a felvétel, tehát Audio (feltétel, hogy a kamerák mikrofonnal is el legyenek látva) A beállítás szintén jelölje ki az összes kamerára az All gomb segítségével Stream felbontás és formátum Itt beállíthatja a felbontást (960H, D1, CIF), formátum (NTSC 1-30fps vagy PAL 1-25fps), kódolás (CBR, VBR), minőség (6 fokozat, minél nagyobb, annál tisztább a felvétel) és a bit (16Kb 4096Kb) 8. oldal

9 Stamp kamerák neveinek valamint a dátum és idő megjelenítése A CH Name és a Time Stamp megjelölésével az adatok megjelennek majd a képernyőn (felvételeken) Ezeknek az adatoknak az elhelyezését a képernyőn úgy állíthatja be, hogy a Setup gombra kattint, majd az adatokat megfogja az egérrel és elhúzza oda, ahol szeretné hogy legyenek Loop Record hurokfelvétel Ha kijelöli ezt a lehetőséget, akkor miután megtelt a memória a legrégebbi felvétel automatikusan törli és a helyére készíti az új felvételeket Schedule napi tervezett felvétel Ebben az almenüben lehetősége van előre beállítani, hogy mikor szeretne felvételt készíteni, vagy mozgásérzékelést beállítani Timer A táblázat felsorolja a napokat (vasárnaptól szombatig) valamint 24 órás órafelosztást Kattintással a konkrét kameráknál kijelölheti az időintervallumot, hogy mikor kezdje el a kamera a felvételt A szürke négyzetek a nem aktív órákat jelzik A Copy gomb segítségével átmásolhat a beállítást egyik kamerától a másikhoz. 9. oldal

10 Motion Ebben a menüben beállíthatja az az intervallumot, mikor a kamera mozgásérzékelő üzemmódba kapcsoljon Az alapértelmezett beállításban a mozgásérzékelő üzemmód be van kapcsolva, tehát a kamera mozgás érzékelése esetén felvételbe kezd Ha szeretné, hogy a kamera / kamerák folyamatosan rögzítsenek, akkor aktiválja a Timer módot és kapcsolja ki a Motion lehetőséget 3.5. Alarm riasztás Sensor Ez a funkció megkívánja az érzékelővel ellátott kamera beszerelését (nem mindegyik kamera rendelkezik érzékelővel) 10. oldal

11 Ez érzékelő ikonra kattintva a következő jelenik meg a képernyőn (csak akkor, ha a célkamera érzékelő riasztással van felszerelve), beállíthatja a riasztás aktiválásának alapvető paramétereit Állítsa be az érzékenységét, valamint át is nevezheti a kamerát Képernyő a riasztás részletesebb beállításához, konkrét intervallumok. Válassza a Delays lehetőséget 11. oldal

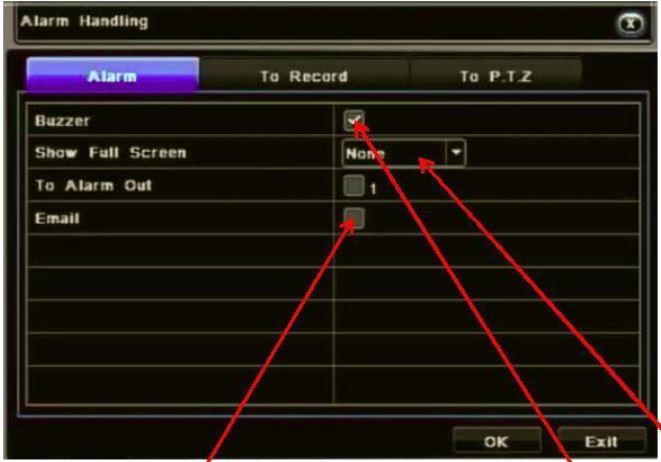

12 Itt beállíthatja, hogy milyen formában jelezzen a készülék, hangjelzést adjon ki vagy t küldjön Motion A Motion ikonra kattintva a következő jelenik meg a képernyőn Állítsa be a figyelmeztetést a jelölőnégyzet bejelölésével, majd a késleltetést is állítsa be, majd kattintson a Setup gombra, ahol kiválaszthatja, hogy milyen formában riassza önt a készülék Ha a második Setup gombra kattint, akkor beállíthatja a maszkot (meghatározhatja a helyeket), ahol a beállított paraméterek aktívak lesznek. A képernyő többi részen a paraméterek nem lesznek érvényesek A képernyő alján található sáv segít a maszk beállításában 12. oldal

13 Használja ezt a sávot a kapcsolási érzékenység beállításához (1-5, minél magasabb a szám, annál magasabb az érzékenység) a környezeti megvilágítás hatással van az érzékenységre aktiválja a maszkot a teljes képernyőn törli a maszkot elmenti a beállításokat kilép az opcióból A Schedule opció ugyanazokat az elveket követi, mint az előző beállítás Video Loss Ez egy figyelmeztetés a kamera jelvesztéséről. A képernyő így fog kinézni Az Alarm Handling gombra kattintva eljuthat az ismert képernyőhöz Alarm Out külső riasztás aktiválása Ha a berendezés fel van szerelve olyan eszközökkel (sziréna), akkor kövesse az előzőekben ismertetett eljárásokat 13. oldal

14 3.6. Network Ha távolról kívánja elérni a kamerát az interneten keresztül, akkor ebben a menüben meg kell adnia a szükséges beállításokat. A menü négy almenüvel rendelkezik: Network, Sub-stream, , Other Javasoljuk egy technikus segítségét kérni a beállításhoz és a beszereléshez Network hozzáférési pontok beállítása HITT port az alapértelmezett érték 80. Ha másik portot, pl 82 állít be, akkor be kell írnia az új portszámot az IP-cím beállításakor. Server port portszám az adatok és a képátvitel számára Ellenőrizze a PPPoE jelölőnégyzetet, írja be a felhasználónevet és a jelszót, majd kattintson a Dial gombra a hálózati kapcsolat teszteléséhez Substream kamerák átviteli minősége A beállítások ugyan úgy működnek, mint az alapvető kamera felbontásának beállításánál (3.3.2.) 14. oldal

15 Ezzel az ablakkal beállíthat egy t amire a figyelmeztetéseket fogják küldeni Send address cím küldése Receive address cím fogadása, három cím beállítható Kattintson a Test gombra, a beállítások teszteléséhez Other Ez az opció lehetővé teszi a kamerához való hozzáférést egy meghatározott URL cím segítségével 3.7. User management Az ikonra kattintva megjelenik a képernyő, ahol a jelenlegi felhasználók, és hozzáférési jogaik is megjelennek (Administrator, Guest) Ebben a menüben hozzáadhat vagy törölhet felhasználókat, jelszavakat vagy egyéni hozzáféréseket. Új felhasználók, felhasználási fiókváltoztatásokat csak adminisztrátor készíthet. 15. oldal

16 Új felhasználó hozzáadásához kattintson az Add gombra és egy új felhasználói ablak jelenik meg Itt megadhatja a felhasználónevet és jelszót Az új felhasználói kártya adja meg a hozzáférési jogokat. A Remote opció beállítása lehetővé teszi a távoli hozzáférést a konkrét kamerához A képernyőn megjelenő lehetőség a felhasználói fiók szerkesztésére szolgál. Ezt a módosítást csak adminisztrátori hozzáféréssel rendelkező felhasználó végezheti el. Lehetőség a felhasználó eltávolítására Password beállítása vagy változtatása 3.8. PTT a kamera távirányítása A fix telepítésű és fix fókuszú kamerák, amelyek a legtöbb installációt alkotják, nem rendelkeznek ezzel a funkcióval Ha PTZ kamerát vásárol, a PTZ funkció bővítésével is rendelkezik 3.9. Advanced egyéb beállítások Ez az opció három almenüt tartalmaz: System Reset, Import/Export, Maintain 16. oldal

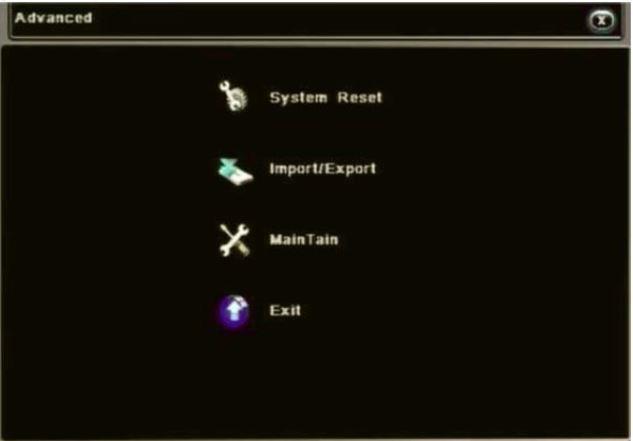

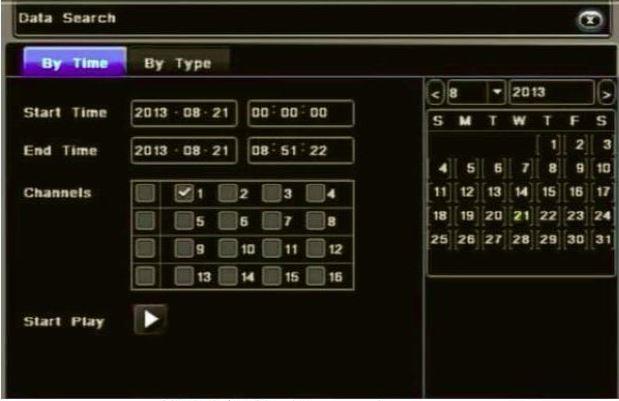

17 4. Data Search Az adatokat két ehetőség szerint kereshetjük: By Time (idő) és By Type (típus) By Time - válassza ki a kezdési időpontot és a befejezési dátumot, valamint jelölje meg a kívánt csatornákat, majd kattintson az ikonra Ezután megjelenik egy eszköztár, ahol szabályozhatja azokat a felvételeket, amelyek megfelelnek az Ön által megadott kiválasztási kritériumnak A vezérlőpult a következőképpen néz ki By Type lehetővé teszi, hogy típus alapján válasszon ki felvételeket, csatornákat, adatokat. 17. oldal

18 Válasszon határadatoka, rögzítési típust és csatornát/kamerát, majd kattintson a Search gombra Ha a merevlemez felvételei megfelelnek a megadott feltételeknek akkor a fenti táblázat látható Ezután csak duplán kattintson a kiválasztott felvételre, és látni fogja a már ismert képernyőt az előző keresési típusból 5. Data Backup A port lehetővé teszi, hogy biztonsági másolatot készítsen az USBeszközön lévő felvételekről (pl. Az eszköz USB-portjára csatlakoztatott flash meghajtó) Először válassza ki a mentett felvételeket (meghatározza a határidőket, és válassza ki a kamerát), majd kattintson a Search gombra Ha felvételek találhatók a merevlemezen, akkor a fenti táblázat jelenik meg Ha csak a mentett fájlok egyikét kívánja kiválasztani, jelölje ki azt, vagy kattintson az All gombra a kiválasztott fájlok biztonságos mentéséhez A mentés elvégzéséhez kattintson a Backup gombra 6. Information Ebben a menüben alapvető információkat talál az eszközről, a bejelentkezett felhasználókról és a hálózati csatlakozási paraméterekről System opció megjeleníti az eszköz paramétereit, beleértve a firmware verziót is Log opció lehetővé teszi, hogy ismét megtalálja a rendszerhez való hozzáférést a kiválasztási kritériumok megadása után, és kattintson a Search gombra Kiválaszthatja az USB-eszközön a kijelölést a biztonsági mentéshez hasonló módon, az Export gombbal 18. oldal

19 A Network opció tartalmazza a hálózati kapcsolat paramétereit 7. Hard disk A menü információt tartalmaz a behelyezett HDD-ről, beleértve annak teljes és szabad kapacitását Kattintson a Format gombra, hogy megkezdje a lemez kereteinek formázását, amit teljesen törli a tartalmát 8. Upgrade Ha új firmware verzió érhető el a Mainboard és a Panel is frissíthető ebből a menüből A frissítési eljárás a következő: o Először az új firmware-t másolja az USB flash meghajtóra, és csatlakoztassa a készülék USB- csatlakoztatójához o Ezután válassza ki a megjelenített firmware frissítést és kattintson az Upgrade gombra o Az eszköz automatikusan elindít egy firmware frissítést, amely a rendszer újraindításával fejeződik be o Ne húzza ki a készüléket a hálózatból az egész folyamat során Megjegyzés: Ha a Refresh beállítás megadása után nem látja a táblázatban a firmware-t az USB nem kompatibilis az eszközzel 9. Log off Ha erre a lehetőségre kattint, akkor az aktív felhasználó kijelentkezik Újra be kell jelentkeznie a rendszerben való további munkához 10. Shut Down leállítás Kattintson az ikonra, majd az OK gombbal kapcsolja ki a készüléket Ezután lehetséges a tápegység leválasztása a hálózatról 11. Restart Kattintson az ikonra az eszköz újraindításához 19. oldal
