1 DVR AHD Felhasználói kézikönyv Az alapértelmezett kimenet a HDMI kimenet. Nyomja meg és tartsa nyomva az ESC gombot, ha váltani szeretne a CVBS, VGA és HDM kimenetek között. Az alapértelmezett felhasználónév: admin és az alapértelmezett jelszó: For H.264 4/8/16/24 csatornás hálózati videó rögzítő Minden jog fenntartva 1

2 FIGYELMEZTETÉS Kérjük, figyelmesen olvassa el ezt a használati útmutatót, hogy a megfelelő és biztonságos módon használhassa a készüléket. Lehetséges, hogy nyomdahibák vannak az útmutatóban. Az esetleges javítások a az útmutató következő kiadásában fognak szerepelni. A készüléket csak a cimkén megjelölteknek megfelelő áramforrásról szabad üzemeltetni. A hálózati feszültséget használat előtt ellenőrizni kell. Ha hosszabb ideig nem használja a készüléket, kérjük, húzza ki a tápkábelt a hálózati csatlakozóból. Ne használja a készüléket hőforrások közelében (pl.: radiátor, hőtároló, kályha vagy egyéb eszköz, mely hőt bocsát ki). Ne telepítse a készüléket víz közelében. Tisztításához száraz textilt használjon. Ne takarja el a ventilátor nyílását a külső nyíláson, és biztosítsa a megfelelő szellőzést a közelében. Miközben rögzít, ne húzza ki a tápkábelt a hálózati csatlakozóból. A DVR helyes kikapcsolási sorrendje: válassza a leállítás pontot a menüből és csak ezután húzza ki a tápkábelt. Ezt a készülék kizárólag beltéri használatra készült. Ne érje a rögzítőt eső és ne legyen párás környezetben. Ha víz vagy idegen anyag kerül a rögzítő belsejébe, azonnal húzza ki a tápkábelt a hálózati csatlakozóból. Ne próbálja saját maga megjavítani a készüléket, kérje szakember segítségét. A készülék használata közben Microsoft, Apple és Google cégek programjai is működésbe léphetnek. Az útmutatóban felhasznált képek és ábrák csak a termék használatának bemutatását segítik. Az itt megjelenő felhasználónév, logó és a szellemi tulajdon a felsorolt cégekhez tartoznak (Microsoft, Apple and Google). Ez a kézikönyv a 4/8/16/24 csatornás hálózati videorögzítők bármelyik típusához megfelel. Az útmutató minden példája és ábrája a 4 csatornás DVR kézikönyvéből való. 2

3 Tartalom 1 Bevezető DVR bemutatás Főbb funkciók A készülék összeszerelése HDD és DVD-író összeszerelése HDD beszerelése DVD-író beszerelése Az előlap leírása A hátlap leírása Távírányító Vezérlés egérrel Az egér csatlakoztatása Az egér használata Alapvető funkciók Be- és kikapcsolás... Hiba! A könyvjelző nem létezik Bekapcsolás... Hiba! A könyvjelző nem létezik Kikapcsolás... Hiba! A könyvjelző nem létezik. 3.2 Belépés... Hiba! A könyvjelző nem létezik. 3.3 Élőkép... Hiba! A könyvjelző nem létezik. 3.4 Visszajátszás... Hiba! A könyvjelző nem létezik. 4 IP kamerák hozzáadása Útmutató a főmenü beállításához... Hiba! A könyvjelző nem létezik. 5.1 Alapbeállítások Rendszer Dátum és idő DST Élőkép beállítás Élőkép Főmonitor Maszk Felvétel beállítása... Hiba! A könyvjelző nem létezik Engedélyezés Felvételi adatsebesség... Hiba! A könyvjelző nem létezik Idő... Hiba! A könyvjelző nem létezik Bélyeg... Hiba! A könyvjelző nem létezik Felülírás... Hiba! A könyvjelző nem létezik Pillanatkép... Hiba! A könyvjelző nem létezik. 5.4 Ütemezési beállítása... Hiba! A könyvjelző nem létezik Ütemezés... Hiba! A könyvjelző nem létezik Mozgás Érzékelő

4 5.5 Riasztási beállítás Érzékelő Mozgás Egyéb riasztás Riasztáskimenet Hálózat Hálózat Sub-stream Szerver... Hiba! A könyvjelző nem létezik NAT... Hiba! A könyvjelző nem létezik Egyéb beállítások... Hiba! A könyvjelző nem létezik. 5.7 Felhasználók kezelése PTZ Részletes beállítások Reset Mentés/betöltés Tiltási/engedélyezési lista Felvételkeresés, visszajátszás és mentés Keresés idő szerint Keresés esemény szerint Fájlkezelés Kép szerinti keresés Mentés DVR kezelése Rendszerinformációk ellenőrzése Rendszer Esemény Napló Hálózati információ Online felhasználó Felvétel QR kód Online felhasználó Kézi riasztás Lemez kezelés Frissítés IP Kamera Kijelentkezés Leállítás Távfelügyelet IE távfelügyelet LAN-on - belső hálózaton

5 8.1.2 Interneten Távfelügyelet Apple PC LAN-on - belső hálózaton Interneten Távoli élőkép Távoli visszajátszás és biztonsági mentés Távoli visszajátszás Távoli biztonsági mentés Távoli rendszerbeállítás Eszközök Infó A Melléklet GYIK B Melléklet Felvételi kapacitás kiszámolás C Melléklet Kompatibilis eszközök D Melléklet 4 csatornás specifikáció E Melléklet 8 csatornás specifikáció F Melléklet 16 csatornás specifikáció G Melléklet 24 csatornás specifikáció

6 1 Bevezető 1.1 DVR bemutatás Ezek az eszközök standard 4/8/16 csatornás, valós idejű 1080P/720P/D1, magas felbontású DVR-ek, melyek rendelkeznek a legfejlettebb SOC technikákkal, hogy biztosítsák a magas színvonalú rögzítést minden csatornán, és a kihasználják a rendszer minden előnyét. Ezek a készülékek 4/8/16 csatornás eszközök, továbbá támogatják az 1/4/8 IP csatornát, egyidejű 4/8/16 visszajátszással és HDMI 1080 P magas felbontású megjelenítéssel. Ezen tulajdonságai miatt egyaránt használható különböző biztonsági rendszereknél: otthon, pénzintézeteknél, kereskedelemben, szórakoztatóiparban, szállítmányozásban, közigazgatásban, stb. 1.2 Főbb funkciók TÖMÖRÍTÉSI FORMÁTUM Standard H.264 tömörítés alacsony tárhelyigénnyel és jobb képminőséggel. ÉLŐKÉP MEGJELENÍTÉS Támogatja a HDMI/CVBS/VGA kimenetet A 4 csatornás DVR támogatja a 4 CH vagy 2 CH 30 fps vagy 4 CH 720P@ 30fps IP videó kimenetet. A 8 CH DVR támogatja a 8 CH 1080@12fps vagy 4 CH 30 fps vagy 8 CH 720P@ 30fps IP videó kimenetet. A 16 CH DVR támogatja a 16 CH 1080@12fps vagy 8 CH 30 fps vagy 16 CH 720P@ 30fps IP videó kimenetet. Biztonsági csatorna rejtett élőképpel. Kijelzi a helyi felvételi állapotot és az alap információkat. USB vezérelte teljes kontroll RÖGZÍTÉSI ESZKÖZ Egy és két darab SATA HDD-t támogat a hosszabb idejű rögzítésért, korlátozás nélkül. BIZTONSÁGI MENTÉS USB 2.0 eszköz a biztonsági mentéshez. Beépíthető SATA DVD-író a biztonsági mentéshez. A rögzített fájlokat AVI standard formátumban menti, hogy a számítógép távolról is elérhesse az interneten keresztül. FELVÉTEL ÉS LEJÁTSZÁS Felvételi módok: kézi, ütemezett, mozgásérzékelési jelre indított és érzékelési jelre indított. Ha megtelik a HDD, támogatja a régebbi felvételek felülírását. 1080P/720P/VGA felvétel. A felbontás, képfrissítés és a képek minősége beállítható. Kétféle felvétel keresési mód: keresés idő vagy esemény szerint. Egyszerre 4/8/16 csatornás visszajátszás lehetséges.

7 LAN-on vagy interneten keresztül távoli visszajátszás a Hálózati Kliensben. RIASZTÁS 4/8/16 csatornás riasztási bement és egy általános kimenet. Ütemezés mozgásérzékelésre vagy a riasztás érzékelésére. Elő- és utófelvétel. BIZTONSÁG Testreszabható felhasználói jogok: bejelentkezés keresése, rendszerbeállítás, kétirányú audio, fájlkezelő, lemezkezelő, élőnézet, kézi rögzítés, visszajátszás. 1 adminisztrátor és 63 felhasználó kezelése. Események és eseménynaplók teljes körű rögzítése és ellenőrzése. HÁLÓZAT TCP/IP, DHCP, PPPoE, DDNS protokoll. IE böngésző használata távoli hozzáféréskor. Beállítás kliensen keresztül. Dual stream. A hálózati adatáramlás külön beállítható, így illeszkedhet a hálózati sávszélességhez és a környezethez. Távoli élőképen pillanatkép és színbeállítás lehetséges. Távoli idő- és eseménykeresés és csatorna lejátszás pillanatképekkel. A teljes menü beállítható távolról, a DVR paraméterei távolról megváltoztathatóak. Mobilfelügyelet iphone-ról és Androidról. Kapcsolat CMS/NVMS szoftverrel, több eszközzel interneten. 7

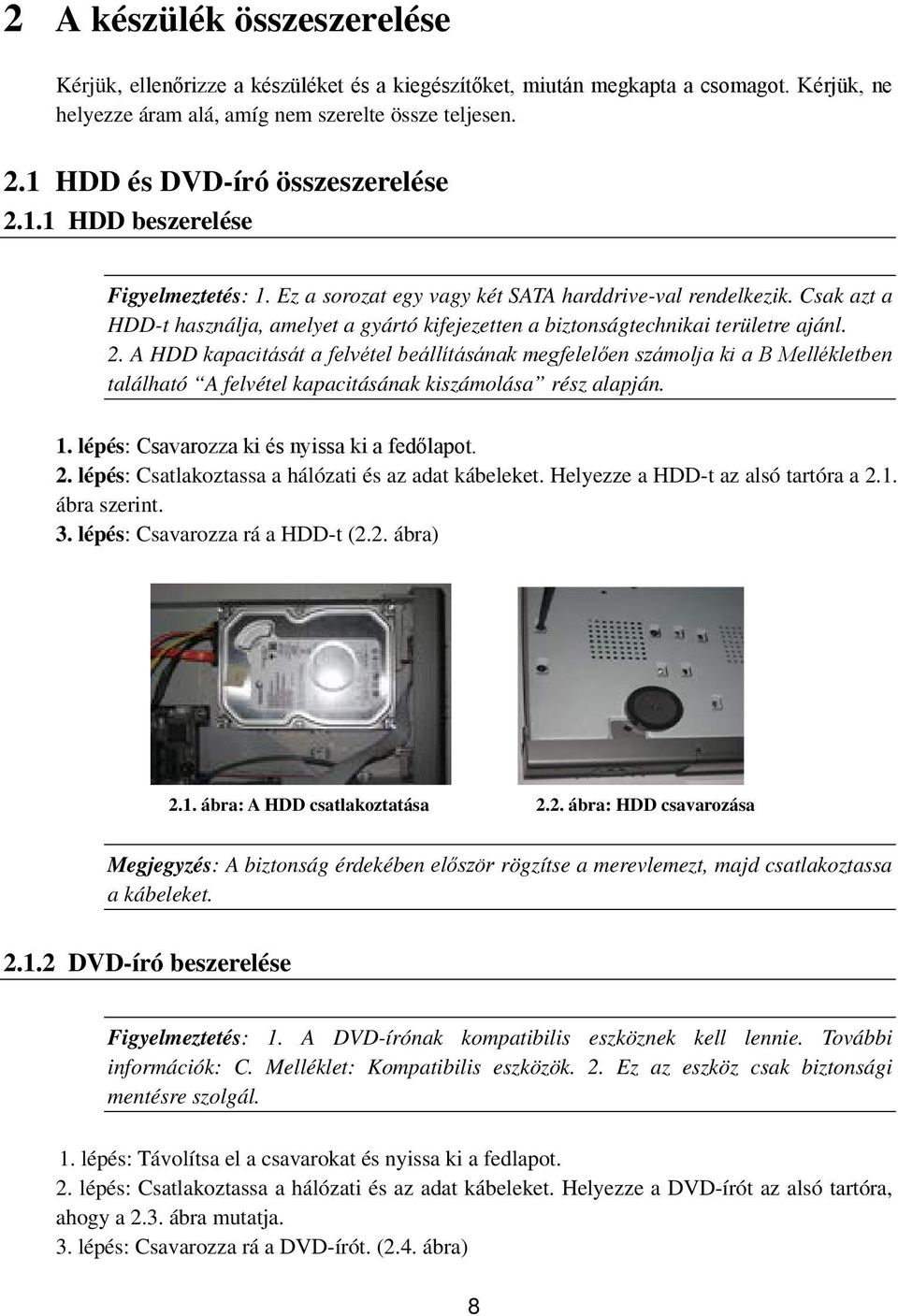

8 2 A készülék összeszerelése Kérjük, ellenőrizze a készüléket és a kiegészítőket, miután megkapta a csomagot. Kérjük, ne helyezze áram alá, amíg nem szerelte össze teljesen. 2.1 HDD és DVD-író összeszerelése HDD beszerelése Figyelmeztetés: 1. Ez a sorozat egy vagy két SATA harddrive-val rendelkezik. Csak azt a HDD-t használja, amelyet a gyártó kifejezetten a biztonságtechnikai területre ajánl. 2. A HDD kapacitását a felvétel beállításának megfelelően számolja ki a B Mellékletben található A felvétel kapacitásának kiszámolása rész alapján. 1. lépés: Csavarozza ki és nyissa ki a fedőlapot. 2. lépés: Csatlakoztassa a hálózati és az adat kábeleket. Helyezze a HDD-t az alsó tartóra a 2.1. ábra szerint. 3. lépés: Csavarozza rá a HDD-t (2.2. ábra) 2.1. ábra: A HDD csatlakoztatása 2.2. ábra: HDD csavarozása Megjegyzés: A biztonság érdekében először rögzítse a merevlemezt, majd csatlakoztassa a kábeleket DVD-író beszerelése Figyelmeztetés: 1. A DVD-írónak kompatibilis eszköznek kell lennie. További információk: C. Melléklet: Kompatibilis eszközök. 2. Ez az eszköz csak biztonsági mentésre szolgál. 1. lépés: Távolítsa el a csavarokat és nyissa ki a fedlapot. 2. lépés: Csatlakoztassa a hálózati és az adat kábeleket. Helyezze a DVD-írót az alsó tartóra, ahogy a 2.3. ábra mutatja. 3. lépés: Csavarozza rá a DVD-írót. (2.4. ábra) 8

9 2.3 ábra: Csatlakoztassa a DVD-írót 2.4. ábra: Csavarozza rá a DVD-írót 2.2 Az előlap leírása Figyelmeztetés: Az előlap leírása csak referenciaként szolgál, kérjük, a saját készülékét tekintse standardnak. Típus Név Leírás Tápfeszültség A tápfeszültség jelző bekapcsolt állapotban kéken világít. HDD HDD íráskor vagy olvasáskor kéken világít. Állapotmutató Funkció gombok Bemenő gomb Hálózat Kéken világít, ha van hálózati kapcsolat. Biztonsági mentés Kéken világít, amikor a készülék menti a fájlokat és adatokat. Lejátszás Kéken világít, amikor lejátsza a felvételt. Felvétel Kéken világít rögzítéskor. 1~9 számok Számok megadása 1~9 vagy kameraválasztás MENÜ/+ 1. Belépés a menübe 2. Beállításkor az érték növelése BIZTONSÁG I MENTÉS/- 1. Beállításokra az érték csökkentése 2. Belépés a Mentés menübe 0/10+ 0 vagy 10 feletti számok megadása a másik számmal együtt. Focus 1. Kézi rögzítés 2. FOCUS funkció engedélyezés PTZ módban. Speed 1. Visszatekerés 2. SPEED funckció engedélyezés PTZ módban IRIS 1. Lejátszás/szünet 2. IRIS funkció engedélyezése PTZ módban P.T.Z 1. Előre tekerés 2. Élőképnél PTZ módba lépés Iránygomb Irány kiválasztása Képosztás Képosztás kiválasztása (1/4/8 csatorna). Enter gomb Kiválasztott érték megerősítése. IR vevő IR A távirányítóhoz USB USB csatlakozó Külső USB eszköz csatlakoztatása, pl. pendrive, USB HDD a biztonsági mentéshez vagy a vezérlőszoftver frissítéséhez vagy USB-s egér csatlakoztatásához. 9

10 2.3 A hátlap leírása 2.5. ábra: A 4 csatornás készülék hátlapja Tétel Név Leírás 1 DC12V Távfeszültség 2 Riasztás bemenet Riasztás bemenetek a riasztás érzékelőkhöz. 3 GND Földelés 4 Riasztás kimenet Relé kimenet. Külső riasztóra csatlakozás. 5 RS485 Csatlakozás a billentyűzethez, vagy PTZ kamerákhoz. A= TX+, B = TX- 6 Audio bemenet 1 csatornás audio bemenet 7 Audio kimenet Audio kimenet, csatlakozás a hangszórókhoz 8 CVBS csatlakozó Monitor csatlakozó 9 HDMI csatlakozó Nagyfelbontású kijelző csatlakoztatása 10 VGA csatlakozó VGA kimenet, monitor csatlakozó 11 USB csatlakozó Külső USB eszköz csatlakoztatása, pl. pendrive, USB HDD a biztonsági mentéshez vagy a vezérlőszoftver frissítéséhez vagy USB-s egér csatlakoztatásához. 12 LAN Hálózati csatlakozó 13 PoE PoE hálózati csatlakozó; 4 csatornás IP kamerához PoE funkcióval csatlakozik 14 DC48V PoE tápcsatlakozó 10

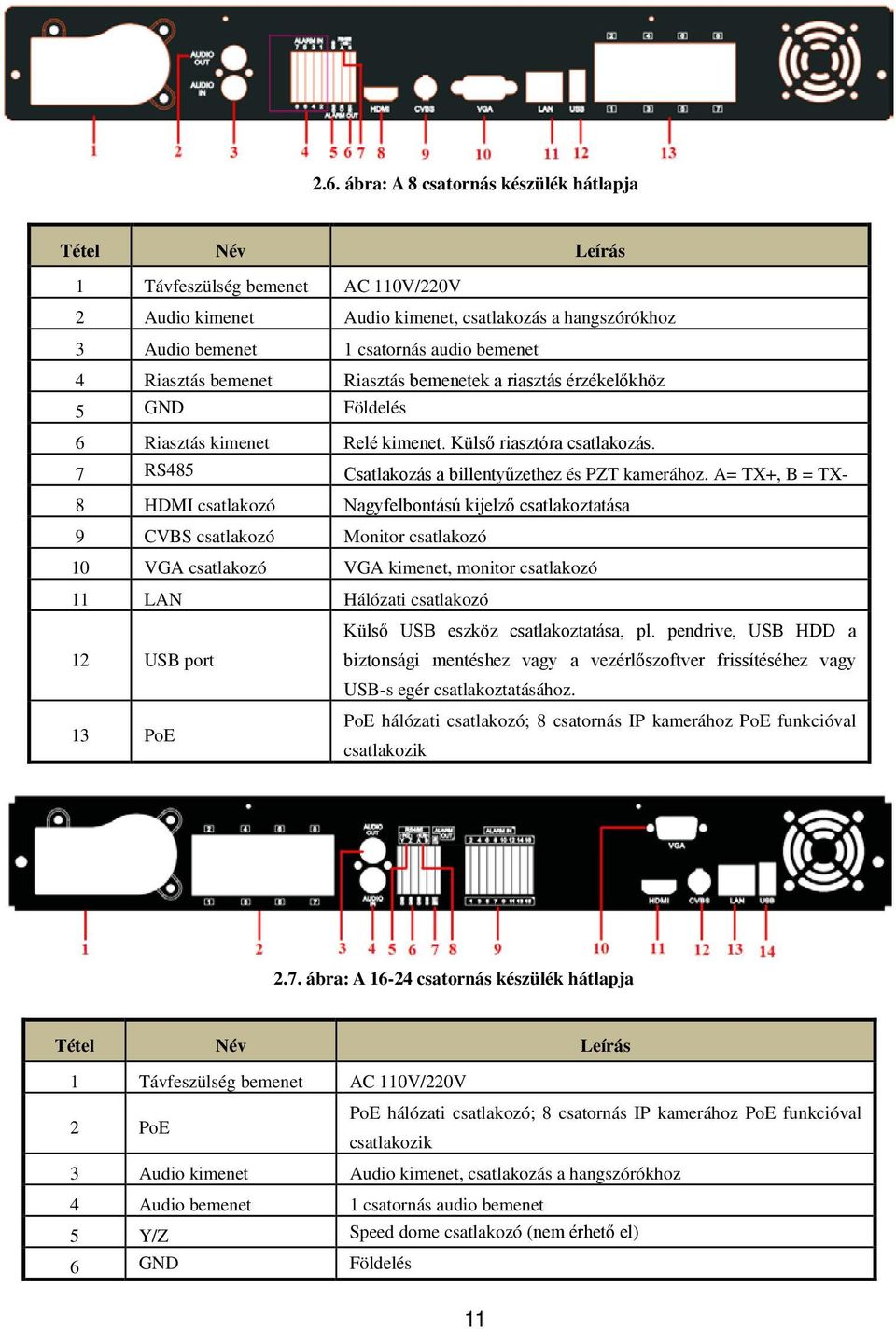

11 2.6. ábra: A 8 csatornás készülék hátlapja Tétel Név Leírás 1 Távfeszülség bemenet AC 110V/220V 2 Audio kimenet Audio kimenet, csatlakozás a hangszórókhoz 3 Audio bemenet 1 csatornás audio bemenet 4 Riasztás bemenet Riasztás bemenetek a riasztás érzékelőkhöz 5 GND Földelés 6 Riasztás kimenet Relé kimenet. Külső riasztóra csatlakozás. 7 RS485 Csatlakozás a billentyűzethez és PZT kamerához. A= TX+, B = TX- 8 HDMI csatlakozó Nagyfelbontású kijelző csatlakoztatása 9 CVBS csatlakozó Monitor csatlakozó 10 VGA csatlakozó VGA kimenet, monitor csatlakozó 11 LAN Hálózati csatlakozó 12 USB port Külső USB eszköz csatlakoztatása, pl. pendrive, USB HDD a biztonsági mentéshez vagy a vezérlőszoftver frissítéséhez vagy USB-s egér csatlakoztatásához. 13 PoE PoE hálózati csatlakozó; 8 csatornás IP kamerához PoE funkcióval csatlakozik 2.7. ábra: A csatornás készülék hátlapja Tétel Név Leírás 1 Távfeszülség bemenet AC 110V/220V 2 PoE PoE hálózati csatlakozó; 8 csatornás IP kamerához PoE funkcióval csatlakozik 3 Audio kimenet Audio kimenet, csatlakozás a hangszórókhoz 4 Audio bemenet 1 csatornás audio bemenet 5 Y/Z Speed dome csatlakozó (nem érhető el) 6 GND Földelés 11

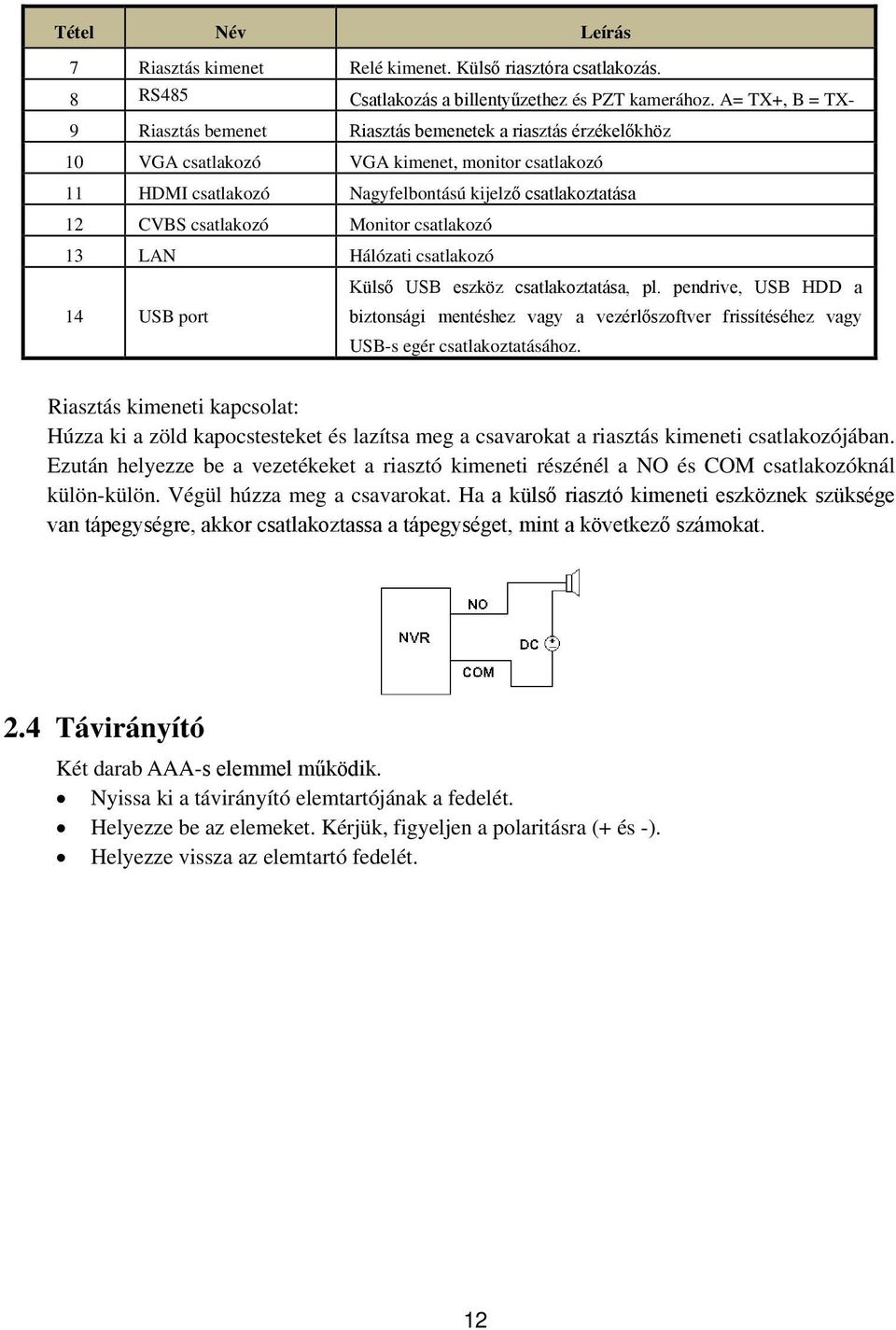

12 Tétel Név Leírás 7 Riasztás kimenet Relé kimenet. Külső riasztóra csatlakozás. 8 RS485 Csatlakozás a billentyűzethez és PZT kamerához. A= TX+, B = TX- 9 Riasztás bemenet Riasztás bemenetek a riasztás érzékelőkhöz 10 VGA csatlakozó VGA kimenet, monitor csatlakozó 11 HDMI csatlakozó Nagyfelbontású kijelző csatlakoztatása 12 CVBS csatlakozó Monitor csatlakozó 13 LAN Hálózati csatlakozó 14 USB port Külső USB eszköz csatlakoztatása, pl. pendrive, USB HDD a biztonsági mentéshez vagy a vezérlőszoftver frissítéséhez vagy USB-s egér csatlakoztatásához. Riasztás kimeneti kapcsolat: Húzza ki a zöld kapocstesteket és lazítsa meg a csavarokat a riasztás kimeneti csatlakozójában. Ezután helyezze be a vezetékeket a riasztó kimeneti részénél a NO és COM csatlakozóknál külön-külön. Végül húzza meg a csavarokat. Ha a külső riasztó kimeneti eszköznek szüksége van tápegységre, akkor csatlakoztassa a tápegységet, mint a következő számokat. 2.4 Távirányító Két darab AAA-s elemmel működik. Nyissa ki a távirányító elemtartójának a fedelét. Helyezze be az elemeket. Kérjük, figyeljen a polaritásra (+ és -). Helyezze vissza az elemtartó fedelét. 12

13 A távirányító billentyűzetét a 2.8. ábra mutatja. Gomb Felvétel gomb Multi gomb Next gomb SEQ Navigációs gomb Enter gomb Menu gomb Exit gomb Search gomb Zoom gomb PIP gomb INFO gomb Funkció Kézi rögzítés Több képernyős kijelzési mód választása Ugrás a következő élőképre. Szekvenciális képléptetés Kurzor mozgatása beállításkor vagy PTZ mozgatás Akiválasztás vagy a beállítás jóváhagyása Belépés a menübe A jelenlegi kapcsolat megszakítása A visszajátszás irányítása. Play/Pause/Stop/Previous Section/Next Section/Rewind/Fast Forward Keresés üzemmód Képnagyítás Kép a képben mód 2.8 Távirányító Megjegyzés: Ellenőrizendők, amennyiben a távirányító nem működik. 1. Ellenőrizze az elemek polaritását. 2. Ellenőrizze az elemek töltöttségét. 3. Ellenőrizze, hogy az IR jeladó nincs-e eltakarva. 4. Ellenőrizze, hogy a távirányító kapcsolatban van-e a DVR-rel. Amennyiben továbbra sem működik, próbaként cserélje le a távirányítót egy jól működőre vagy lépjen kapcsolatba kereskedőjével. 2.5 Vezérlés egérrel Az egér csatlakoztatása USB-s egeret a hátsó panelon lévő DVR-be lehet csatlakoztatni. Amennyiben az egeret nem érzékeli a készülék, vagy nem működik, ellenőrizze az alábbi lépések szerint: 1. Győződjön meg róla, hogy az egeret az USB egér csatlakozóba dugta. 2. Próbáljon ki egy jó egeret. 13

14 2.5.2 Az egér használata Élőképnél: Kattintson az egér jobb gombjával, hogy a képernyő alján megjelenjen a vezérlősáv, melyen mindent beállíthat és ellenőrizhet. Kattintson duplán bármelyik kamerára, hogy a kijelző teljes képernyőre váltson. A korábbi képernyő kijelzési módra visszatéréshez kattintson ismét duplán. Kattintson az egér jobb gombjával, hogy a képernyő alján megjelenjen a vezérlősáv. Az egér jobb gombjával újabb kattintásra elrejtheti a vezérlősávot. Beállításnál: Belépéshez kattintson az egér bal gombjára. Kattinston a jobb egérgombbal, hogy törölje a beállítást vagy visszatérjen az előzőre. Ha meg akarja adni az értéket, vigye a kurzort az üres részre, majd kattintson. Egy beviteli ablak jelenik meg (2.9. ábra). Itt számokat, betűket és szimbólumokat adhat meg. Az egér mozgatását is használhatja beállításra, például a mozgásérzékelés területének beállításához. Kattintson a Testreszabásra, tartsa lenyomva az egér bal gombját és az egér mozgatásával állítsa be a mozgásérzékelés területét. 2.9 ábra: Virtuális billentyűzet Visszajátszáskor: Kattintson az egérrel a kiválasztáshoz. Az egér jobb gombjára kattintással visszatérhet az élőkép módhoz. Biztonsági mentéskor: Kattintson az egérrel a kiválasztáshoz. Kattintson az egér jobb gombjával az előző képhez való visszatéréshez. PTZ vezérléskor: Kattintson az egér bal gombjával a PTZ vezérlés visszaállításához, majd kattintson az egér jobb gombjával az élőképhez való visszatéréshez. Megjegyzés: Az egér alapértelmezett eszköz minden műveletnél, ha mégsem, külön jelezve van. 14

15 3 Alapvető funkciók 3.1 Be- és kikapcsolás Amint csatlakoztattuk a tápfeszültséget, a készülék automatikusan bekapcsol. Kérjük, hogy mielőtt bekapcsolja a készüléket, ellenőrizze a csatlakozókat. A megfelelő be- és kikapcsolás megnöveli a készülék élettartamát Bekapcsolás 1. lépés: Csatlakoztassa a tápegységet a hálózathoz. A készülék bekapcsol és a működést jelző LED kék színnel világít. 2. lépés: Induláskor egy varázsló ablak jelenik meg, és a következő információkat mutatja: időzóna, időbeállítás, hálózat beállítás, felvétel beállítás és lemezkezelés. Itt állíthatók be az alapvető működési paraméterek. Ha nem akarja a varázslót beállítani, kérjük, kattintson a kilépés (Exit) gombra. Megjegyzés: Az alapértelmezett kimenet a HDMI kimenet. Nyomja meg és tartsa nyomva az ESC gombot, ha váltani szeretne a CVBS, VGA és HDM kimenetek között Kikapcsolás A készüléket ki lehet kapcsolni a távirányítóval vagy egérrel. Távirányítóval: 1. lépés: Nyomja meg a kikapcsolás gombot, ezután felugrik egy ablak. A készülék kikapcsol, ha rákattint az OK-ra. 2. lépés: Húzza ki a hálózati csatlakozót. Egérrel: 1. lépés: Lépjen a menübe és válassza ki a Rendszer kikapcsolása menüt. Ezután megjelenik egy kikapcsolás ablak. 2. lépés: Kattintson OK-ra, hamarosan a készülék kikapcsol. 3. lépés: Húzza ki a hálózati csatlakozót. 3.2 Belépés A felhasználó be- és ki tud jelentkezni az DVR rendszerbe. Ha a felhasználó kijelentkezett, nem tud más műveletet végrehajtani, csak a többcsatornás kijelzést tudja megváltoztatni. 15

16 3.1 ábra: Belépés (Login) Figyelmeztetés: Az alapértelmezett felhasználónév: admin, a jelszó pedig A jelszó megváltoztatásához vagy a felhasználók hozzáadásához vagy törléséhez további információk a 5.7 Felhasználó kezelése menüpontnál. 3.3 Élőkép 3.2 ábra: Élőkép felület Szimbólum Zöld Sárga Piros Kék Jelentés Kézi felvétel Mozgásérzékeléses felvétel Riasztási felvétel Időzített felvétel 3.4 Visszajátszás Kattintson a lejátszás (Play) gombra a felvétel visszajátszásához, ahogy a 3.3 ábra mutatja. A felhasználó a képernyőn levő gombra kattintással műveleteteket végezhet. 16

17 3.3 ábra: Lejátszás 4 IP kamerák hozzáadása Ebben a fejezetben információkat talál arról, hogy hogyan kell csatlakoztatni az IP kamerákat a rögzítőkhöz. A már beállított IP kamerák élőképeit a DVR monitorján keresztül lehet megnézni. A képek megjelennek a kijelzőn a sikeres csatlakozás után. Amennyiben vannak szabad csatornák, csatlakoztathatja az IPC-t WAN/LAN hálózaton keresztül is. Az IP kamerákat rendelje a készülékhez WAN/LAN-on keresztül. Itt bemutatjuk, hogyan kell hozzáadni a kamerákat WAN/LAN-on keresztül. IP kamerák hozzáadása LAN-on keresztül: 1. lépés: Lépjen be a menübe IP Kamera ikon. Lásd 4.1. ábra; Kattintson a keresés gombra, hogy megkeresse az eszközt ugyanabban a hálózatban. 17

18 4.1. ábra: Készülék menedzsment Megjegyzés: Az IP címeknek ugyanabban a hálózati szegmensben kell lennie. Például ha az DVR IP címe , az IP kamera IP címének ennek kell lennie: XXX. 2. lépés: Lépjen be a keresés (Search) fülbe. Kattintson a Frissítés (refresh) gombra, hogy a készülék megkeresse az eszközöket. Meg tudja változtatni a keresett eszköz IP címét, ha kiválasztja az eszközt (kipipálja), és rákattint a beállítás (Setup) gombra. 4.2 ábra: Eszközök keresése 3. lépés: Válassza ki a megtalált eszközt és kattintson az OK gombra, hogy a hozzáadja az eszközöket a készülékhez. A már hozzáadott kamerák megtalálhatók lesznek a készülék kezelő felületén. 4. lépés: Válassza ki a kamerát és kattintson a beállítás (Setup) gombra a kamera engedélyezéséhez. Lásd: 4.3 ábra. Ellenőrizze az engedélyezés (enable) szövegdobozt, válassza ki a csatornát és adja hozzá a készülék felhasználónevét és jelszavát. Végül kattintson az OK gombra, hogy elmentse a beállításokat. 18

19 4.3 ábra: Eszköz hozzáadása IP kamera hozzáadása WAN-on keresztül: 1. lépés: Lépjen be a Menü IP kamera ikon. Lásd 4.1. ábra 2. lépés: Kattintson az hozzáadás (Add) gombra, ezután felugrik egy ablak, mint a 4.3 ábránál. Ellenőriznie kell az engedélyezés (Enable) dobozt, kiválasztani a csatornát, a gyártót és a termék modelljét, és beírni az eszköz IP címét, a szerver portot, a felhasználó nevet, és a jelszót. Megjegyzés: Ha a DVR és az IP kamerák mindegyike rajta van a WAN-on, az IP kamera IP címének meg kell egyeznie a WAN IP-jével. Továbbítani kell a LAN IP címét és a kamera csatlakozóját a routerbe, és a WAN IP címét kell használni, biztosítva, hogy az IP kamera rajta legyen a helyi hálózaton, máskülönben a DVR nem tud csatlakozni a IP kamerához. 5 Útmutató a főmenü beállításához Kattintson az egér jobb gombjával vagy nyomja meg az ESC gombot a készülék előlapján, hogy megjelenjen a vezérlősáv a képernyő alján. Lásd 5.1 ábra: 5.1 ábra: Főmenü vezérlősáv Osztási képernyő (Screen Mode): Kattintson a ikonra a kívánt képernyő megjelenítési mód mellett, egy csatornaválasztási ablak fog megjelenni, ahol ki tudja választani az adott osztásban megjeleníteni kívánt kamerákat. 19

20 Szekvenciális képléptetés (dwell): Ez a funkció szekvenciálisan váltogatja az élőképeket teljes képméretben. Szín (Color): Ebben a menüben tud fényerőt, színárnyalatot, telítettséget és kontrasztot állítani. E-Zoom: Digitális zoom. Audio: Hangerő szabályozása, illetve tiltása csatornánként. PTZ: A PTZ gombra kattintva megjelenik a virtuális konzol felület, ahol irányíthatjuk a kiválasztott csatornán lévő PTZ funkciós kamerát. Rögzítés: Kattintson erre a gombra a rögzítés elindításához és leállításához. Pillanatkép (Snap): Pillanatkép készítése. Visszajátszás (Playback): Kattintson a visszajátszás gombra a rögzített fájlok visszajátszásához. Kattintson a csuszkára, és húzza a lejátszani kívánt időponthoz. Menü: Kattintson a főmenü gombra az 5.2 ábra szerinti felugró ablak megjelenéséhez; elérheti a menü gombot az előlapon vagy távirányítóval is. Kattintson a beállítás ikonra, a következő felugró ablak jelenik meg: 5.2 ábra: Főmenü (Main menu) 20

21 5.1 Alapbeállítások Rendszer beállítás (Setup) Az alapbeállítás három almenüt tartalmaz: rendszer, dátum és idő, és DST Rendszer 1. lépés: Lépjen a Menü rendszerbeállítás (Setup) alapbeállítás (Basic) rendszer (System) menübe. Lásd 5.3 ábra: 5.3: ábra: Az alapbeállítás alapja 2. lépés: Ezen a felületen a felhasználó beállíthatja a készülék nevét, a készülék azonosítóját, a videó szabványt, az on-line felhasználók maximális számát, a videó kimenetet és nyelvet. A paraméterek az alábbiak szerint jelennek meg: A készülék neve: A készülék neve, mely megjelenik a kliens programban vagy a CMS-ben ezzel segítve a készülék távolról való azonosítását. Készülék azonosító: Ez az ID segít feltérképezni a DVR-t távirányítóval és speed dome kamerákkal. Videó szabvány: Két üzemmód: PAL és NTSC. A felhasználó a videoszabványt a kamerának megfelelően tudja kiválasztani. Jelszó ellenőrzése: Ha engedélyezi ezt a funkciót, a felhasználónak a megfelelő műveletek végrehajtásához és a rendszer beállításához szüksége van a felhasználónévre és a jelszóra. Rendszer idő megjelenítés: Ha kiválasztja, megjelenik az aktuális idő az élőképen. 21

22 Online felhasználók maximális száma: Belépés után be lehet állítani, hogy egyidőben maximum hány felhasználó lehet online az DVR-ben. Indítási varázsló: Kiválasztás után a GUI minden bekapcsoláskor megjelenít egy ablakot, engedélyezve, hogy a felhasználó alap beállításokat tegyen. Videó kimenet: Beállítható a kijelző felbontása az élő adáskor. Nyelv: A menü nyelvének beállítása. Megjegyzés: A nyelv és a videó kimenet megváltoztatása után újra be kell jelentkezni a készüléken. Kijelentkezés után (Percek): Be tudja állítani a köztes időt a kijelzőn (30s, 60s, 180s, 300s). Ha erre nincs lehetőség a programozáskor, az eszköz automatikus kijelentkezést választ, és visszatér a bejelentkezési felülethez. No Image When Logout (Élőkép rejtése kilépés után): Ha ezt kiválasztotta, nem lesz kép kijelentkezés után Dátum és idő 1. lépés: Lépjen be a Menu rendszerbeállítás (Setup) alapbeállítás (Basic) dátum és idő (Date & Time) fülre. Lásd 5.4 ábra: 5.4 ábra: Alap beállítás: Dátum és idő 2. lépés: Beállítható a dátum és az idő formátuma, valamint az időzóna. Időszinkron szerver használatához jelölje meg a Szinkronizálás az NPT szerverrel menüpontot. A felhasználó a dátumot manuálisan is beállíthatja. 3. lépés: Kattintson az alkalmaz (Apply) gombra a beállítások mentéséhez DST 1. lépés: Lépjen be a Menu rendszerbeállítás (Setup) alapbeállítás (Basic) DST menübe. Lásd 5.5 ábra: 22

23 5.5 ábra: Alapbeállítás DST 2. lépés: Ebben a menüpontban a nyári-téli időszámításra való átállást lehet beállítani. 3. lépés: Kattintson az alkalmaz (Apply) gombra a beállítások mentéséhez. 5.2 Élőkép beállítás Az élőkép beállítás három almenüt tartalmaz: élőkép, főmonitor és maszk Élőkép Ebben a menüpontban beállítható a kamera neve. Kamera nevének beállítása: 1. lépés: Lépjen be a Menu rendszerbeállítás (Setup) Élőkép (Live). Lásd 5.6 ábra: 5.6 ábra: Élőkép beállítás Élőkép 2. lépés: Egy ablak fog megjelenni, amennyiben rákattint a kamera nevére. Kattintson a betűkre vagy a számokra, ha meg akarja jeleníteni a nevet az élőképen. 3. lépés: Pipálja ki a kamera nevét a neveknél. Az összes csatorna mutatni fogja a kamera nevét, amennyiben bejelöli az összes (all) ikont. Színek beállítása: 1. lépés: Kattintson a beállítások (Setting) gombra, hogy a külön kamera/csatorna lássa az 23

24 ablakot, mint ahogy az ábrán is szerepel. 2. lépés: Ezen a felületen élőben tudja beállítani a fényerőt, színárnyalatot, telítettség, és kontrasztot. Kattintson az OK gombra a beállítások mentéséhez Főmonitor A főmonitor beállítása lehetőséget ad beállítani a kamerák sorrendjét élő adásnál. Kövesse a következő lépéseket a főmonitor beállításához. 1. lépés: Lépjen be a rendszerbeállítás (Setup) élőkép beállítás (Live) főmonitor (Main Monitor) menübe az 5.7. ábrának megfelelően. 2. lépés: Válassza ki az osztott-kép megjelenítési üzemmódot. 3. lépés: Válassza ki a várakozási időt (léptetés mp): megadható léptetési üzemódban a képváltások közötti idő. Kattintson a gombra, hogy beállítsa az előbbi csatorna csoportokat. Kattintson a gombra, hogy beállítsa a további csatorna csoportokat. 4. lépés: Kattintson az alkalmaz (Apply) gombra a beállítások mentéséhez. 5.7 ábra: Élőkép beállítás - Főmonitor Maszk Ha valamit nem akar megjeleníteni az élőképen, maszkkal el lehet takarni. Maximum három terület jelölhető ki. Maszkolt területek beállítása: Kattintson a Beállítás gombra. Tartsa benyomva az egér bal gombját, és húzza az egeret a kitakarandó területre. Ha a maszk funkció 24

25 nem érhető el a hozzáadott IP kameránál, nem lehet alkalmazni. Az alábbi ábra szerint. Kattintson az "alkalmaz" gombra a beállítások mentéséhez. Maszkolt területek törlése: Jelölje ki az egyik maszkot, kattintson rá az egér bal gombjával a kitakart terület törléséhez. Maszkolt terület beállítása: 1. lépés: Lépjen a Menu beállítások (Setup) élőkép (Live) maszk (Mask) felületre. 5.8 Élőkép beállítása - Maszkolás 2. lépés: Kattintson a beállítások (Setting) gombra, hogy megjelenjen az élőkép. 3. lépés: Tartsa benyomva az egér bal gombját, és húzza az egeret a kitakarandó területre, ahogy az alábbi ábra mutatja. 4. lépés: Az egér jobb gombjával kattintson a kilépéshez a maszk beállításokból. 5. lépés: Kattintson az "alkalmaz" gombra a beállítások mentéséhez. Maszkolt területek törlése 1. lépés: Kattintson a beállítás (Setting) gombra a maszk felületén. 2. lépés: Jelölje ki az egyik maszkot, és dupla kattintással törölje a maszkolt területet. 3. lépés: Kattintson az "alkalmaz" gombra a beállítások mentéséhez. 5.9 ábra: Maszkolt terület beállítása 25

26 5.3 Felvétel beállítás A felvétel beállítás hat almenüt tartalmaz: engedélyezés, felvételi adatsebesség, idő, bélyeg, felülírás, és pillanatkép. Beállítás előtt kérjük, győződjön meg arról, hogy az DVR-re installálva van a HDD Engedélyezés 1. lépés: Lépjen be a Menu rendszerbeállítás (Setup) Felvétel (Record) Felhatalmazás (Enable) fülbe. Lásd 5.10 ábra. 2. lépés: Jelölje be a felvételt és a hangot Felvétel beállítás - Felvétel Parameter Felvétel Hang Jelentés A csatorna rögzítése A csatornához tartozó hang rögzítése 3. lépés: Bejelölve az "összes" (All) ikont, a beállítások átmásolhatók az összes többi csatornára Felvételi adatsebesség 1. lépés: Lépjen be a Menu felvétel beállítás (Setup) felvétel (Record) felvételi adatsebesség (Record Bitrate) menübe. Lásd: 5.11 ábra. 2. lépés: Állítsa be a felbontást (Resolution), a másodpercenként rögzített képkockák száma (fps), kódolást (Encode), minőséget (Quality) és a maximális adatáramlási sebességet (Max bitrate). 3. lépés: Bejelölve az összes" (All) ikont, a beállítások átmásolhatók a többi csatornára. 4. lépés: Kattintson az "alkalmaz" (Apply) gombra, a beállítások mentéséhez. 26

27 5.11 ábra: Felvétel beállítás felvételi sebesség Paraméter Rögzítési sebesség Felbontás Minőség Kódolás Maximális adat áramlási sebesség Jelentés Értékei: 1-30 (NTSC) 1-25 (PAL) Támogatja: 1080P, 720P, VGA A magasabb értéknél tisztább a felvett kép. Hat opció: legalacsonyabb, alacsonyabb, alacsony, közepes, magasabb, legmagasabb. VBR és CBR Értékei: 256~12288kbps Ha a beállított értékek összege magasabb, mint a készülék lehetőségei, akkor az értékek beállítása automatikusan megtörténik Idő (felvételi idő) 1. lépés: Lépjen be a Menu rendszerbeállítás (Setup) felvétel (Record) felvételi idő (Time) menüpontba a felvételi idő beállításához. Lásd: 5.12 ábra. 2. ábra: Riasztás előtti felvételi idő és riasztás utáni felvételi idő beállítása. Jelölje ki az összes (All) ikont, a beállítások átmásolhatóak az összes csatornánál. 3. lépés: Kattintson az "alkalmaz" (Apply) gombra, a beállítások mentéséhez ábra: Felvétel beállítás - idő 27

28 Riasztás előtti felvételi idő: Az esemény bekövetkezése előtti rögzítési idő. Az az idő, amikortól rögzíti az eseményt, mielőtt a mozgást érzékelné, vagy az érzékelő bemenet jelzése beindítja a felvételt. Riasztás utáni felvétel: Beállítható az időtartam, amíg a felvételt rögzíti a riasztási esemény vége után. Öt lehetőség van: 10s, 15s, 20s, 30s, 60s, 120s, 180s és 300s. Lejárat: A mentett felvételek elévülési ideje. Ha a beállított idő eltelt, a felvételek automatikusan törlésre kerülnek Bélyeg Ez a funkció lehetőséget biztosít a kamera nevének és az időbélyegzőnek a megjelenítésére a rögzített videón. A felhasználó kiválaszthatja a bélyeg helyét is a képernyőn. A bélyeg beállításához kövesse a következőket: 1. lépés: Lépjen be a Menu rendszerbeállítás (Setup) felvétel (Record) bélyegzés (Stamp) menüpontba. Lásd: 5.13 ábra Felvétel beállítás bélyegzés 2. lépés: Jelölje be a kamera nevét és az időbélyeget. Kattintson a beállítás (Settings) gombra. A kamera neve és az időbélyeg a kijelző bármely részére áthúzható, lásd alább. 3. lépés: Jelölje ki az összes ikont (All), ezután a beállítások átmásolhatóak az összes többi csatornára. Áthúzás előtt Áthúzás után 28

29 5.3.5 Felülírás Ez az opciót akkor lép működésbe, ha a HDD megtelt. Ha ez a funció ki van választva, a rendszer automatikusan törli a régi felvételeket és rögzíti az újakat. 1. lépés: Lépjen be a Menu rendszerbeállítás (Setup) felvétel (Record) felvétel felülírás (Recycle Record) menüpontba; 2. lépés: Jelölje be a felvétel felülírást, hogy aktiválja az automatikus felülírást. Ha ez az opció nincs kiválasztva, a DVR nem rögzít, ha a HDD megtelik. 3. lépés: Kattintson az alkalmaz (Apply) gombra a beállítások mentéséhez Pillanatkép Ebben a menüpontban be tudja állítani a felbontást, minőséget, pillanatkép időzítést (mp) és pillanatkép számot. 1. lépés: Lépjen be a Menu rendszerbeállítás (Setup) felvétel (Record) pillanatkép (Snap) menüpontba; 2. lépés: Állítsa be a kívánt paramétereket. 3. lépés: Kattintson az alkalmaz (Apply) gombra a beállítások mentéséhez. 5.4 Ütemezés beállítása Az ütemezés beállítása három almenüt tartalmaz: ütemezés, mozgás és riasztás Ütemezés A hét minden napjára külön lehet ütemezni, 24 órás bontásban. Minden sorban egy napra óránkénti ütemezés található. Kattintson a rácsra a beállításhoz. A kijelölt terület jelöli a kiválasztott idővonalat. A beállításhoz haladjon a következő lépések szerint: 1. lépés: Lépjen a Menu rendszerbeállítások (Setup) ütemezés (Schedule) menüpontba. Lásd 5.14 ábra Ütemezés beállítás ütemezés 2. lépés: Válassza ki a csatornát és kattintson a gombra a napi ütemezés hozzáadásához. Kattintson a gombra a kiválaszott ütemezés törléséhez. 29

30 Ha szeretné másolni az ütemezést másik csatornára vagy az összes többi csatornára, válassza ki a csatornát és kattintson a másolás (Copy) gombra. Heti ütemezést is be tud állítani, ha a rácsos részre duplán kattint. Lásd az 5.15 ábrát. 1. lépés: Válasszon ki egy napot és kattintson a hozzáadás (Add) gombra a kezdési és a befejezési idő ütemezéséhez. Majd kattintson a gombra a mentéshez. 2. lépés: Válasszon ki további napokat és folytassa az ütemezést, vagy másolja a beállításokat az (Apply Settings To item) ikonnal Ütemezés heti ütemezés Mozgás Itt tudja beállítani a mozgás érzékeléses felvétel ütemezését. 1. lépés: Lépjen be a Menu rendszerbeállítás (Setup) ütemezés beállítás (Schedule) mozgás (Motion) menübe. 2. lépés: A mozgás érzékeléses felvétel ütemezése azonos módon történik az ütemezéssel. További részletek az fejezetben. Megjegyzés: A mozgásérzékelés rögzítés alapértelmezett ütemezése 24/7. Ha aktiválni akarja a mozgásérzékelős rögzítést, engedélyeznie kell a mozgás riasztást és be kell állítania a mozgás riasztás ütemezését. (Lásd az fejezetet további információkért.) Érzékelő Ezen a fülön ütemezhetőek az egyéb külső eszközök érzékelési jelei. Kövesse a következő lépéseket. 1. lépés Lépjen be a Menu rendszerbeállítás (Setup) ütemezés beállítás (Schedule) érzékelő (Sensor interface) menübe. 2. lépés: Az egyéb külső eszközökkel történő érzékeléses felvétel ütemezése azonos módon történik a normál ütemezéssel. További részletek az fejezetben. 30

31 Megjegyzés: A mozgásérzékelés rögzítés alapértelmezett ütemezése 24/7. Ha aktiválni akarja a mozgásérzékelős rögzítést, engedélyeznie kell a mozgás riasztást és be kell állítania a mozgás riasztás ütemezését. (Lásd az fejezetet további információkért.) 5.5 Riasztási beállítás A riasztási beállítás négy almenüt tartalmaz: érzékelő bemenet, mozgás, videojel hiány, egyéb riasztás és riasztás kimenet Érzékelő Az érzékelő három almenüt tartalmaz: alap, riasztás kezelés és ütemezés. Kövesse a következő lépéseket az érzékelő bemenet beállításához. 1. lépés: Lépjen be a Menu rendszer beállítás (Setup) riasztás (Alarm) érzékelő bemenet (Sensor) alap (Basic) menüpontba. Lásd: 5.16 ábra ábra: riasztási beállítás érzékelés alap 2. lépés: Engedélyezze az érzékelő bemenetet az adott csatornákhoz négyzetek jelölésével. 3. lépés: Állítsa be a riasztás típusát. Két lehetőség van: NO és NC. 4. lépés: Kattintson az alkalmaz (Apply) gombra a beállítások mentéséhez. 5. lépés: Lépjen be a riasztás beállításba (Alarm Handling) menüpontba, lásd 5.17 ábra ábra: Riasztás beállítás érzékelés - riasztáskezelés 31

32 Válassza ki a tartási időt és kattintson az indítójel beállítások gombra, ezután megjelenik az 5.18 ábrán levő ablak. 6. lépés: Lépjen be a riasztási fülbe, hogy kiválassza a riasztási módot ábra: Riasztás kezelés indítási jel Hangjelző: Amennyiben kiválasztja, a helyszíni riasztó hangjelzést ad ki riasztáskor. Megjelenítés teljes képernyőn: Amennyiben kiválasztja, riasztáskor a csatorna teljes képernyőre vált. Riasztás kimenethez: Amennyiben kiválasztja, aktiválni fogja a kijelölt riasztási kimenetet riasztás esetén. Ha kijelöli ezt a funciót, a felhasználó eszközriasztáskor értesítő t kap. Pillanatkép (Snap): A kiválasztott csatornákról pillanatképet készít. 7. lépés: Lépjen be a felvételhez (Record) fülbe. Válassza ki a csatornát, riasztáskor rögzítésre kerül a képe. Kattintson az OK gombra a beállítások mentéséhez. 8. lépés: Lépjen az ütemezés (Schedule) fülbe. Az üzemezés lépései hasonlóak a mozgásérzékelő riasztás beállításához. További információ az fejezetben. 9. lépés: PTZ: Amennyiben rendelkezik PTZ kamerákkal, akkor az esetlegesen hozzárendelt pozíció, útvonal, őrjárat beállítható az adott kamerához Mozgás A mozgás menü két almenüt tartalmaz mozgás és ütemezés. 1. lépés: Lépjen be a Menu rendszerbeállítás (Setup) riasztás (Alarm) mozgás (Motion) menüpontba. Lásd: 5.19 ábra. 2. lépés: A mozgási riasztás engedélyezéséhez engedélyezze a kamerákat. 32

33 5.19 ábra: Riasztás beállítás mozgás 3. lépés: A mozgásérzékelés beállítása azonos módon történik, mint a riasztás kezelés beállítása. További részletek az fejezetben: Érzékelő (Sensor) riasztás kezelés (Alarm Handling). 4. lépés: Miután a terület (Area) gombra kattintott, kijelölheti az érzékelni kívánt területet, majd az 5.20 ábra szerinti ablak jelenik meg ábra: Mozgás - terület 5. lépés: A terület felületén a csúszkával beállítható az érzékenység (1-8). Minél magasabb az érték, annál nagyobb az érzékenység. Az érzékenységet a kép színe és az idő (nappal/éjszaka) is befolyásolja, beállíthatja az értékét a gyakorlati feltételek szerint. A bal egérgombbal kattintson a rácsra, és húzza oda a törölni kívánt területet. Kattintson az ikonra a teljes terület kiválasztásához. Kattintson az ikonra a teljes terület törléséhez. Kattintson az ikonra az érzékenység ellenőrzéséhez. Ha a rendszer mozgást érzékel, akkor megjelenik egy alak ikon. Kattintson az ikonra a beállítások mentéséhez. Kattintson az ikonra a menüből való kilépéshez. Megjegyzés: A mozgásérzékelési terület beállítása előtt javasolt az ikonra kattintani, hogy törölje a korábban beállított területeket és csak ezután végezze el a beállítást. 33

34 6. lépés: Válassza ki az összes (All) ikont, ha a beállításokat át akarja másolni a többi csatornára is. 7. lépés: Kattintson az alkalmaz (Apply) gombra a beállítások mentéséhez. 8. lépés: Lépjen az ütemezés menüpontba. A beállítás lépései megegyeznek a normál ütemezés beállításaival. (További részletekért lásd az fejezetet.) Egyéb riasztás Ez a lap lehetőséget ad riasztás beállítására akkor is, ha megtelt a lemez, IP cím ütközés van, megszűnik a kapcsolat, stb. 1. lépés: Lépjen be a Menu rendszerbeállítások (Setup) egyéb riasztás (Other Alarm) menüpontba. Lásd: 5.21 ábra ábra: Egyéb riasztás 2. lépés: Használja a legördülő menüt, és válassza ki az eseményt vagy a riasztást. 3. lépés: Ellenőrizze a kívánt jelzési beállítást. Ha a kiválaszott esemény a lemez megtelt (Disk Full), a legördülő menüből válassza a HDD telítődés riasztás (Disk Shortage Alarm) pontot, hogy válasszon egy küszöbértéket a fennmaradó HDD-nek. Ha a küszöbértéket eléri, a rendszer elindítja a lemez megtelt (Full Disc Alarm) eseményt. 4. lépés: Kattintson az alkalmaz (Apply) gombra a beállítások mentéséshez Riasztáskimenet A riasztáskimenet menüpont három almenüből áll: riasztáskimenet, ütemezés és hangjelző. A riasztáskimenet beállítása: 1. lépés: Lépjen a Menu rendszer beállítások (Setup) riasztáskimenet (Alarm Out) menüpontba. Lásd 5.22 ábra. 34

35 5.22 ábra:rendszer beállítás - riasztáskimenet 2. lépés: Itt állíthatja be a relékimenet nevét és a tartási időt. 3. lépés: Lépjen az ütemezés (Schedule) fülre. Ez az ütemezés beállítása felületre vezet. A riasztáskimenet ütemezésének beállítás lépései megegyeznek a normál ütemezés beállításával (a részletekért lásd 5.4.1). Ez a lépés nagyon fontos a riasztáskimenet beállításához. Még ha engedélyezte is a riasztáskimenetet a mozgásalapú riasztónál vagy az érzékelő alapú riasztónál, nem fogja látni a riasztáskimenet eredményét, ha itt nem lett hozzáadva az ütemezés. Hangjelző beállítása: 1. lépés: Lépjen a Menu rendszerbeállítás (Setup) riasztáskimenet (Alarm Out) hangjelző (Buzzer) menüpontba. 2. lépés: Jelölje be a hangjelzőt (Buzzer) és állítsa be a hangjelző riasztás időtartamát. Ez aktiválja a csengőt, amikor a rendszer riaszt. 5.6 Hálózat A hálózati beállítás hat almenüt tartalmaz: hálózat (network), sub-stream, , szerver, NAT és egyéb beállítások. A hálózati beállításokat be kell állítani, ha a DVR-t távoli elérésre is használják a hálózaton keresztül Hálózat A hálózat beállítása: 1. lépés: Lépjen a Menu rendszer beállítás (Setup) hálózati beállítás (Network) hálózat (Network) menüpontba. Lásd 5.23 ábra. 35

36 5.23 Hálózati beállítás hálózat 2. lépés: HTTP port beállítása. A HTTP port alapértelmezett értéke 80. Ha az érték megváltozott, a felhasználónak az IP cím begépelésekor hozzá kell adni a portszámot az Internet Explorer címben. Például ha 82-re van a HTTP port állítva, és az IP cím akkor a következő címet kell megadnia: az Internet explorer keresőben. 3. lépés: Szerver port beállítása. Az alapértelmezett szerver port: lépés: Csatlakozzon az internethez. Három módon csatlakozhat az internethez. Amennyiben DHCP szervert működtet, és azt szeretné, hogy az DVR automatikusan szerezzen IP címet és egyéb hálózati beállításokat, jelölje be a automatikus IP-cím szerzés (Obtain an IP address automatically) négyzetet. Ezután az eszköz lekéri az IP-címet, alhálózati maszkot, az átjáró címet és a DNS szervert. Ha saját beállításait akarja beállítani, tiltsa le az automatikus IP-cím szerzés (Obtain an IP address automatically) ikont és írja be az IP-címet, alhálózati maszkot, az átjáró címet és a DNS szervert. Ha PPPoE alkalmazáson keresztül csatlakozik az internethez, tiltsa le az automatikus IP-cím szerzés (Obtain an IP address automatically) ikont és jelölje be a PPPoE jelölődobozt, majd írja be a felhasználónevet és a jelszót. Ha befejezte a beállítást, a DVR automatikusan kapcsolódik a hálózathoz. 5. lépés: A hálózat beállítása után kattintson a Teszt gombra, hogy meggyőződjön arról, hogy a hálózat megfelelő. 6. lépés: Ha a hálózat megfelelően csatlakozik, kérjük, kattintson az alkalmaz (Apply) gombra a beállítások mentéséhez. 36

37 5.6.2 Sub-stream Itt kiválaszthatjuk a kamerák másodlagos stream beállitásait a távoli eléréshez Az beállítása: 1. lépés: Lépjen be a Menu rendszer beállítás (Setup) hálózat (Network) fülbe. Lásd 5.24 ábra ábra: Hálózati beállítás 2. lépés: Állítsa be az SMTP szervert és a csatlakozót. SMTP Szerver/Port: A szerver neve és a port száma. Beállíthatja a Szerver biztonságos kapcsolatot követel (SSL) -t (mint a Gmail) aktuális igényeknek megfelelően. 4. lépés: Állítsa be a címzett címét és kattintson a teszt gombra, hogy ellenőrizze a postaláda érvényességét Szerver Ez a funckció leginkább az ECMS/NVMS csatlakozásnál használható. 1. lépés: A szerver felületén válassza ki az engedélyez (enable) beállítást, ahogy az 5.25 ábrán látszik. 2. lépés: Ellenőrizze az IP címet és a transfer média szerver portot az ECMS/NVMS-en. Az alapértelmezett szerver port az automatikus riporthoz: Ha ez megváltozik, kérjük, írja be a transfer média felületére ellenőrzésként. 3. lépés: Új eszköz hozzáadásakor engedélyezze az automatikus riportot az ECMS/NVMS-en. Ezután kérjen önmeghatározást, hogy az eszköz adja meg azonosítóját, és adja meg a többi információt a készülékről az ECMS/NVMS-ben. 4. lépés: Írja be a fent említett szerver IP címét, portját, majd az eszköz azonosítóját. Ezután kattintson az alkalmaz (Apply) gombra, a beállítások mentéséhez. Ezután az ECMS/NVMS rendszer automatikusan csatlakozni fog ehhez az eszközhöz. 37

38 5.6.5 NAT 5.25 ábra: Hálózati beállítás szerver A NAT (Network Address Translation) azaz a hálózati címfordítás. A gyártó üzemeltet egy szervert, amelyhez a rögzítőnk tud csatlakozni. Ha a NAT Enable gombot engedélyezzük, a rögzítőnk a hozzátartozó MAC address alapján feljelentkezik az autonat hálózatra. Ezzel engedélyezzük a rögzítőnk távoli elérését komolyabb informatikai tudás nélkül. Miután engedélyeztük a NAT-ot, utána kattintsunk a hálózati fülre, majd kattintsunk a teszt gombra, ezzel lépünk fel a NAT engedélyezése után az autonat szerverre. Számítógépen (IE, Androidon (Play) és IOS-en (AppStore) a Superlivepro, Superlive HD és Superlive Plus programok használatával. A rendszer azonosítása MAC address, felhasználónév és jelszó alapján történik. A QR kód használatával a telefonok automatikusan szinkronizálnak a rögzítőkkel. A QR kód olvasásához lépjen be: Főmenü/Információ/QR ikonra Egyéb beállítások Ebben a menüpontban tudjuk a rögzítő távoli elérésével kapcsolatos paramétereket konfigurálni, amennyiben a rögzítő nem rendelkezik a szolgáltatótó kapott fix IP címmel. 1. lépés: Engedélyezze a DDNS szervert. 2. lépés: Válassza ki a DDNS szervert. 3. lépés: Írja be a felhasználónevet, jelszót és a regisztrált webhely host domain nevét. 4. lépés: Kattintson a Teszt gombra, hogy biztos megbizonyosodjon arról, hogy az információk megfelelőek. 5. lépés: Kattintson az alkalmaz (Apply) gombra a beállítások mentéséhez. 38

39 5.26 ábra: Hálózati beállítás egyéb beállítások Megjegyzés: A felhasználó által választott domain név a DVR sávozott domain neve. Felhasználónak be kell jelentkezni a szerver üzemeltetőjének weboldalára, regisztrálni egy felhasználónévvel és jelszóval, majd jóváhagyást kérni a domain névre online. Sikeres jelentkezés után a felhasználó elérheti az eszközt az IE kliensből a domain név megadásával. Domain név regisztráció (például 1. lépés: Írja be a címet az Internet Explorer címsávjába, így a domain regisztráció felületre jut. Ezután kattintson a Registration gombra, mint ahogy a lenti ábra mutatja. 2. lépés: Hozza létre a domain nevet. 39

40 3. lépés: Miután sikeresen létrehozta a domain nevet, látni fogja a listában. DVR beállítás Csatlakoztassa a DVR-t a hálózati klienshez. 1. lépés: Lépjen a főmenübe (Main menu) hálózat (Network) egyéb beállítás (Other Settings), jelölje be a DDNS-t, válassza ki a dvrdydns -t a DDNS szerver legördülő listáján és adja meg a felhasználónevét és a jelszavát. 2. lépés: Lépjen be a router beállítási felületére és irányítsa át a szerver portot és az IP címet. Kattintson a mentés (Save) gombra a beállítások mentéséhez. 3. lépés: Jelentkezzen be az IE böngészőbe és adja meg a bejegyzett domain nevet majd csatlakozzon a dvr klienshez. Ezen a felületen gyorsan regisztrálni tudja a domain nevet is. 1. lépés: Írja be az IP-címet manuálisan a hálózati fülbe és kattintson az egyéb beállítások (Other Settings) fülre. 2. lépés: Ellenőrizze a DDNS -t. 3. lépés: Válassza ki a címet a DDNS Type column oszlop típusa sorban, a lenti ábra szerint. 4. lépés: Írja be a host nevet véletlenszerűen, pl lépés: Kattintson a regisztráció (Register) gombra a domain név regisztrációjához. Amikor felugrik egy ablak az üzenettel, az az jelenti, hogy sikeresen regisztrálta a domain nevet. Ha az IP-címe nem WAN IP-cím, akkor továbbítania kell az IP címet és a portot a routerjába. Azután tudja használni a domain nevét és a HTTP portot, hogy elérje a készülékét. 40

41 DDNS szerver Felhasználó név Jelszó Host domain Frissítési gyakoriság DDNS server Dinamikus domain név által biztosított weboldal. Lehetőségek: www. dvrdydns.com, és mintdns tipus. A domain név szolgáltató honlapjára a belépéshez szükséges felhasználónév. A szolgáltató weblapján regisztrált domain név. A szolgáltató weblapján regisztrált domain név. Az IP cím frissítési gyakorisága. 5.7 Felhasználók kezelése Ezt a menüt normál vagy rendszergazdai jogosultsággal rendelkező felhasználók használhatják. A felhasználó hozzáadása és a jogosultság beállítása. 1. lépés: Lépjen be a Menu rendszer beállítás (Setup) felhasználók kezelése (Users) menüpontba. Lásd az 5.27 ábrát ábra: Felhasználók kezelése beállítása 2. lépés: Kattintson a hozzáadás (Add) gombra, a következő ablak jelenik meg (lásd 5.28 ábra) 5.28 ábra: Hozzáadás - általános 41

42 3. lépés: Az általános (General) fülön hozzá lehet adni a felhasználónevet, jelszót és ki lehet választani a felhasználó típusát. Szintén bejelölheti a MAC cím szűrés -t és hozzáadhatja ezt a címet is. 4. lépés: Kattintson az OK gombra a beállítások mentéséhez. Megjegyzés: Ha az alapértelmezetten megadott MAC cím 0, akkor a felhasználó nincs egy bizonyos PC-hez kötve. Ha a csatlakozás opciót használjuk, akkor a felhasználó csak az adott számítógépen (hordozva a MAC címet) lesz képes bejelentkezni az DVR-be. 5. lépés: Válassza a jogosultság (Authority) fület és adjon jogokat a felhasználóknak. Lásd 5.29 ábra. 6. lépés: Kattintson az OK -ra a beállítások mentéséhez ábra: Felhasználó hozzáadása - jogosultság Felhasználó törlése: 1. lépés: Lépjen be a Menu rendszerbeállítás (Setup) felhasználók (Users) menübe. 2. lépés: Válassza ki azokat a felhasználókat, akiket törölni akar, majd kattintson a töröl (Delete) gombra. Felhasználó megváltoztatása: 1. lépés: Lépjen a Menu rendszerbeállítás (Setup) felhasználók (Users) menübe. 2. lépés: Válassza ki azt a felhasználót, akit módosítani akar, majd kattintson a módosít (Modify) gombra. Felhasználó jelszavának megváltoztatása 1. lépés: Lépjen be a Menu rendszerbeállítás (Setup) felhasználók (Users) menübe. 2. lépés: Válassza ki azokat a felhasználókat, akiket módosítani szeretné a jelszavát, majd kattintson a jelszó módosítás (Change Password) gombra. 42
