1 CPZ504 PTZ Kamera Felhasználói kézikönyv

2 Biztonsági előírások FIGYELMEZTETÉS ÁRAMÜTÉS VESZÉLYE! Áramütés elkerülése érdekében óvja a készüléket esőtől és párás környezettől. A készüléket csak a megjelölt típusú tápegységről üzemeltesse. A gyártó nem vállal felelőséget a nem megfelelő használatból származó károkért. Ne fordítsa a kamerát erős fényforrás felé hosszú ideig. Ne használja a kamerát a következő feltételek mellett: 1. Szélsőségesen hideg vagy meleg környezet (működési hőmérséklet 0 C~50 C között). 2. Közel olyan eszközökhöz, melyek erős mágneses mezőt gerjesztenek, mint pl. rádió, TV jeladók. 3. Ahol a készülék rázkódásnak lenne kitéve. 4. Közel vízhez vagy folyadékokhoz. A készüléken óvatosan végezzen hely, illetve helyzetváltoztatást. A szerelést minden esetben szakember végezze. Áramütés veszélye! Fontos üzemeltetési utasítások jelenléte! Termékek megfelelnek az RoHS direktívának. A termék élettartamának lejárta után külön gyűjtőkönténerbe kell helyezni az eszközöket, ami szintén vonatkozik az összes perifériára, amelyen a mellékelt ikon található. Termékek megfelelnek az CE minősítésnek.

3 TARTALOMJEGYZÉK Tartalomjegyzék 1. Áttekintés 1.1 Termék leírás 1.2 Tulajdonságok 1.3 Műszaki adatok 1.4 Csomag tartalma 2. Telepítés 2.1 Telepítési ábra 2.2 PTZ kamera csatlakoztatása a DVR-hez (DSUB csatlakozón keresztül) 2.3 PTZ kamera csatlakoztatása a DVR-hez (Be-/kimeneti csatlakozási panellel) 2.4 Kamera csatlakoztatása DVR-hez (RJ11 csatlakozóval) 2.5 Azonosító / protokoll / sávszélesség / cím megadása DVR -en 2.6 Azonosító / protokoll / sávszélesség / cím megadása kliens programon keresztül 3. Alap működtetés 3.1 PTZ vezérlés 3.2 Előre beállított pozíciók megadása 3.3 Auto PAN mód indítása 3.4 PAN, TILT, ZOOM használata 4. Beállítások 4.1 Menü ábra 4.2 Belépés a PTZ menübe a klines programon keresztül 4.3 Fő menü 4.4 Fő menü - (Auto): 4.5 Fő menü - (Suto PAN): 4.6 Fő menü - (Előre beállított pozíciók) 4.7 Fő menü - Sorozat 4.8 Fő menü - Kamera 4.9 Fő menü - Rendszer

4 1 ÁTTEKINTÉS 1.1 Termék leírás A PTZ kamera jó minőségú, nagyfelbontású videójelet szolgáltat (768x494). Alkalmazható változatos igényű megfigyelő rendszerekhez és távoli megfigyeléshez. A kamera további fontos funkciókat is támogat, mint pl.: folyamatos auto fókusz, auto írisz vezérlés, háttérfény kompenzáció, színvezérlés 16 előre beállított pozíció, 32 pásztázási program...stb. A széles látószögnek köszönhetően széles piaci igényeknek felel meg. 1.2 Tulajdonságok - 1/3 színes Sony Ex-view HAD CCD - Nagysebességű PAN/TILT mechanizmus és auto-fókusz zoom optika 360 PAN és 90 TILT, illetve 3x optikai zoom - PAN/TILT közvetlen használata táv oldalról - Az élő képen kattintson a kép bármely pontjára és a kamera automatikusan elmozdul úgy, hogy az középre kerüljön. - Előre beállított pozíciók és pásztázási programok maximum 16 előre beállított pozíció és 32 pásztázási program megadása lehetséges. - Fényérzékenység: 1.5lux / F2.6 - Vandálbiztos kialakítású ház - OSD menü - az üzemeltetéshez és beállítások elvégzéséhez. - Audió funkció (opcionális) -1-

5 1.3 Műszaki adatok Típus CPZ 504 Jelrendszer PAL Képérzékelő 1/3 színes Sony Ex-view HAD CCD Pixelek száma 752(H) x 582 (V) Felbontás 480 TV sor Fényérzékenység 1.5lux / F2.0 Jel-zaj viszony több, mint 48dB (AGC ki) Videójel kimenet kompozit videójel, 1.0Vp-p, 75ohm BNC BLC be / ki Színkezelés be (alacsony, közepes, magas) / ki Képélesség normál / lágy Fehér színegyensúly ATW Színbeállítás színes / normál / világos Képbeállítások fényerő Képhatások tükör Kamera azonosító max. 8 karakter Előre beállított pozíciók 16db Auto mód sorozat / auto PAN Optika 3x optikai zoom (4.2 ~ 12.7mm) F-érték F2.6 (Wide) ~ 4.3 (Tele) Fokális hossz 4.2 ~ 12.7mm Látószög 26.7 ~ 80 Elektronikus Shutter 1/50 ~ 1/100,000 másodperc Fókusz manuális / auto PAN tartomány 360 PAN szögbeállítás igen (auto PAN módban) TILT tartomány 90 TILT mód manuális / sorozat / auto PAN Zoom sebesség 2 másodperc (Tele /wide) Audio opciós Vandálbiztos ház IPxx6 Műdödési hőmérséklet 0 C ~ 35 C Tápellátás 12V DC (stabilizált) Áramfelvétel 1.25A Méretek [mm] 134(átm.) x 122(mag.) Súly 700g 1.4 Csomag tartalma 1x kamera (csatlakozó kábellel), felhasználói kézikönyv, 3x takaró burkolat, 3x csavar -2-

6 2 TELEPÍTÉS 2.1 Telepítési ábra Rejtett kábelezés esetén Oldalsó kivezetés esetén A termék beltéri használatra lett tervezve, illetve olyan környezetbe, ahol védettség esőtől és párától biztosítva van. Kültéri használathoz használjon kültéri házat. Függetlenül attól, hogy a kamera éppen használatban van-e vagy nem, minden esetben úgy kell pozícionálni, hogy ne érje közvetlen napfény vagy erős halogén lámpa fénye, ami véglegesen megrongálhatja a kamera képérzékelőjét. 2.2 Kamera csatlakoztatása a DVR-hez (DSUB csatlakozón keresztül) 1. Videójel kimenet csatlakozó: Csatlakoztassa a PTZ kamera videójel kimenetét a DVR videójel bemenetéhez az RCA kábellel (BNC csatlakozó). 2. Tápkábel: Csatlakoztassa a PTZ kamera tápkábelét a megfelelő tápegységhez (12V DC, 1.25A). 3. RS-485-A (barna kábel) 4. RS485-B (narancssárga kábel) Abban az esetben, ha DVR-rel szeretné vezérelni a PTZ kamerát, csatlakoztassa az RS485-A és RS485-B kábeleket a megfelelő PIN pontokhoz a DVR DSUB forrasztási oldalán - 15 pólusú DSUB csatlakozó esetén az RS-485A kábelt a 11-es, az RS-485B kábelt a 10-es ponthoz csatlakoztassa bólusú DSUB csatlakozó esetén az RS-485A kábelt a 12-es, RS-485B kábelt a 24-es ponthoz csatlakoztassa. -3-

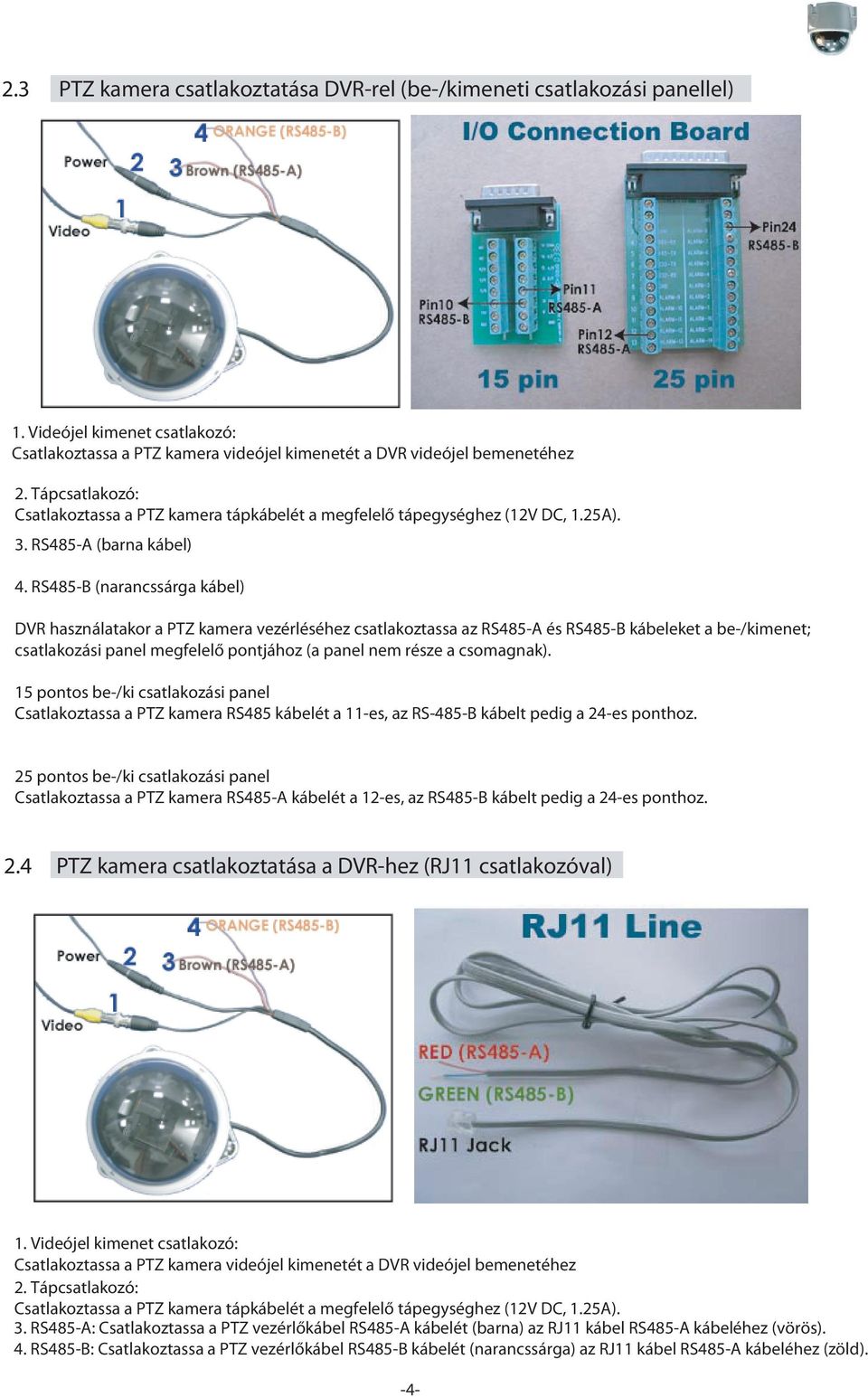

7 2.3 PTZ kamera csatlakoztatása DVR-rel (be-/kimeneti csatlakozási panellel) 1. Videójel kimenet csatlakozó: Csatlakoztassa a PTZ kamera videójel kimenetét a DVR videójel bemenetéhez 2. Tápcsatlakozó: Csatlakoztassa a PTZ kamera tápkábelét a megfelelő tápegységhez (12V DC, 1.25A). 3. RS485-A (barna kábel) 4. RS485-B (narancssárga kábel) DVR használatakor a PTZ kamera vezérléséhez csatlakoztassa az RS485-A és RS485-B kábeleket a be-/kimenet; csatlakozási panel megfelelő pontjához (a panel nem része a csomagnak). 15 pontos be-/ki csatlakozási panel Csatlakoztassa a PTZ kamera RS485 kábelét a 11-es, az RS-485-B kábelt pedig a 24-es ponthoz. 25 pontos be-/ki csatlakozási panel Csatlakoztassa a PTZ kamera RS485-A kábelét a 12-es, az RS485-B kábelt pedig a 24-es ponthoz. 2.4 PTZ kamera csatlakoztatása a DVR-hez (RJ11 csatlakozóval) 1. Videójel kimenet csatlakozó: Csatlakoztassa a PTZ kamera videójel kimenetét a DVR videójel bemenetéhez 2. Tápcsatlakozó: Csatlakoztassa a PTZ kamera tápkábelét a megfelelő tápegységhez (12V DC, 1.25A). 3. RS485-A: Csatlakoztassa a PTZ vezérlőkábel RS485-A kábelét (barna) az RJ11 kábel RS485-A kábeléhez (vörös). 4. RS485-B: Csatlakoztassa a PTZ vezérlőkábel RS485-B kábelét (narancssárga) az RJ11 kábel RS485-A kábeléhez (zöld). -4-

8 DVR RS485 PORT 1234 Megjegyzés: 2: RS485-A 3: RS485-B RJ11 kábel nem része a csomagnak 5. Csatlakoztassa az RJ11 csatlakozót az RS485 porthoz a DVR hátsó panelén. Győződjön meg róla, hogy az RS485-A a DVR RS485 2-es portjához legyen csatlakoztatva. Győződjön meg róla, hogy az RS485-B a DVR RS485 3-as portjához legyen csatlakoztatva. Megjegyzés: A különböző típusú RJ11 Jack csatlakozóknak eltérhet a kábelezési elrendezése, így a csatlakozást is eltérően kell végezni. Amennyiben nem működik a PTZ kamera vezérlése, akkor fordítsa meg a kábelek csatlakozási pontjait. 2.5 Azonosító / Protokoll / Átviteli sebesség / Beállítások DVR oldalon Amennyiben szeretné a PTZ kamerát DVR-ről vezérelni, akkor csatlakoztatnia kell a két eszközt (tekintse át a részeket). Ez után be tudja majd állítani az azonosítót, protokollt és átviteli sebességet DVR-en. Azonosító / Protokoll / Átviteli sebesség beállításának magyarázata az alábbiakban: Mozgassa a kurzort az MPEG-4 DVR menüjében a REMOTE-ra (távvezérlés) és nyomja meg az ENTER gombot. Az alábbihoz hasonló képernyő fog megjelenni. (Alapértelmezett azonosítószám: 000) ADVANCE REMOTE CAMERA TITLE DEVICE ID PROTOCOL RATE DETECTION 01 CAMERA 000 NORMAL DISPLAY 02 CAMERA 000 NORMAL ALERT 03 CAMERA 000 NORMAL REMOTE 04 CAMERA 000 NORMAL SYSTEM 05 CAMERA 000 NORMAL NETWORK 06 CAMERA 000 NORMAL BACKUP 07 CAMERA 000 NORMAL HDD INFO 08 CAMERA 000 NORMAL EVENT LOG PREV NEXT Kettő vagy több PTZ kamera alkalmazásakor az azonosítókat különbözőre beállítani. Páldául: ADVANCE CAMERA DETECTION DISPLAY ALERT REMOTE SYSTEM NETWORK BACKUP HDD INFO EVENT LOG REM OT E TITLE DEVICE ID PROTOCOL RATE 01 PTZ 255 NORMAL PTZ 254 P-D PTZ 253 NORMAL PTZ 252 NORMAL CAMERA 000 NORMAL CAMERA 000 NORMAL CAMERA 000 NORMAL CAMERA 000 NORMAL PREV NEXT -5-

9 1. Azonosító beállítása: PTZ kamera számának megadása (0~255). 2. Protokoll beállítása: Normál (saját CPcam) vagy Pelco-D protokoll kiválasztása 3. Átviteli sebesség beállítása: Átviteli sebesség kiválasztása RS-485 kommunikációnál (2400 / 4800 / 9600 / / bit /másodperc) Megjegyzés: Ha a csatlakozást megfelelően végezte el, akkor láthatóak lesznek a csatlakoztatott PTZ kamerák azonosítói a képernyő jobb felső sarkában, amennyiben PTZ módba váltja a DVR-t Címke beállítása Mozgassa a kurzort a CAMERA menüpontra és nyomja meg az ENTER gombot. Az alábbi fog megjelenni a képernyőn: (alapértelmezett azonosító a csatorna szám lesz) ADVANCE CAMERA CAMERA TITLE BRIG CONT SATU HUE COV REC DETECTION PTZ NO YES DISPLAY PTZ NO YES ALERT PTZ NO YES REMOTE PTZ NO YES SYSTEM NO YES NETWORK NO YES BACKUP NO YES HDD INFO NO YES EVENT LOG PREV NEXT 4. Címke (Kamera azonosító) Ebben a menüpontban módosíthatja a kamera azonosítót. Mozgassa a kurzort a módosítani kívánt azonosítóra és nyomja meg az ENTER gombot a karakterek kiválasztásához. Név megadásakor használhat számokat és betűket egyaránt maximu 8 karakter hosszúságig. Megjegyzés: Kamera azonosító beállítása szintén lehetséges a kamera menüjében. Tekintse át a CAMERA menüpontot. 2.6 Azonosító / Protokoll / Átviteli sebesség beállítása kliens programon keresztül A fenti beállítások szintén elvégezhetők a DVR szoftverén keresztül. Indítsa el a VIDEO SERVER programot adja meg a felhasználó nevet és jelszót, majd adja meg az IP címet és a Port számot is a belépéshez. Az adatok megadása után kattintson a zöld gombra a belépéshez. -6-

10 Kattintson a következő gombra, hogy belépjen a program beállítási részébe: Azonosító / Protokoll / Átviteli sebesség beállítása. Válassza ki a kamerát, majd kattintson az Edit gombra a szerkesztéshez. 1. Azonosító beállítása: között 2. Protokoll megadása: Normál (CPcam) / Pelco-D 3. Átviteli sebesség megadása kommunikációhoz: (2400 / 4800 / 9600 / / bit / másodperc) az RS Kamera elnevezésének módosítása A DVR menüpontban megjelenő ablakban ki kell választani a módosítani kívánt kamerát, majd az EDIT gombra kattintani. A megjelenő ablakban lehetőség van az elnevezés (TITLE) módosítására. A változások rögzítéséhez kattintson az OK gombra, majd az APPLY gombra. -7-

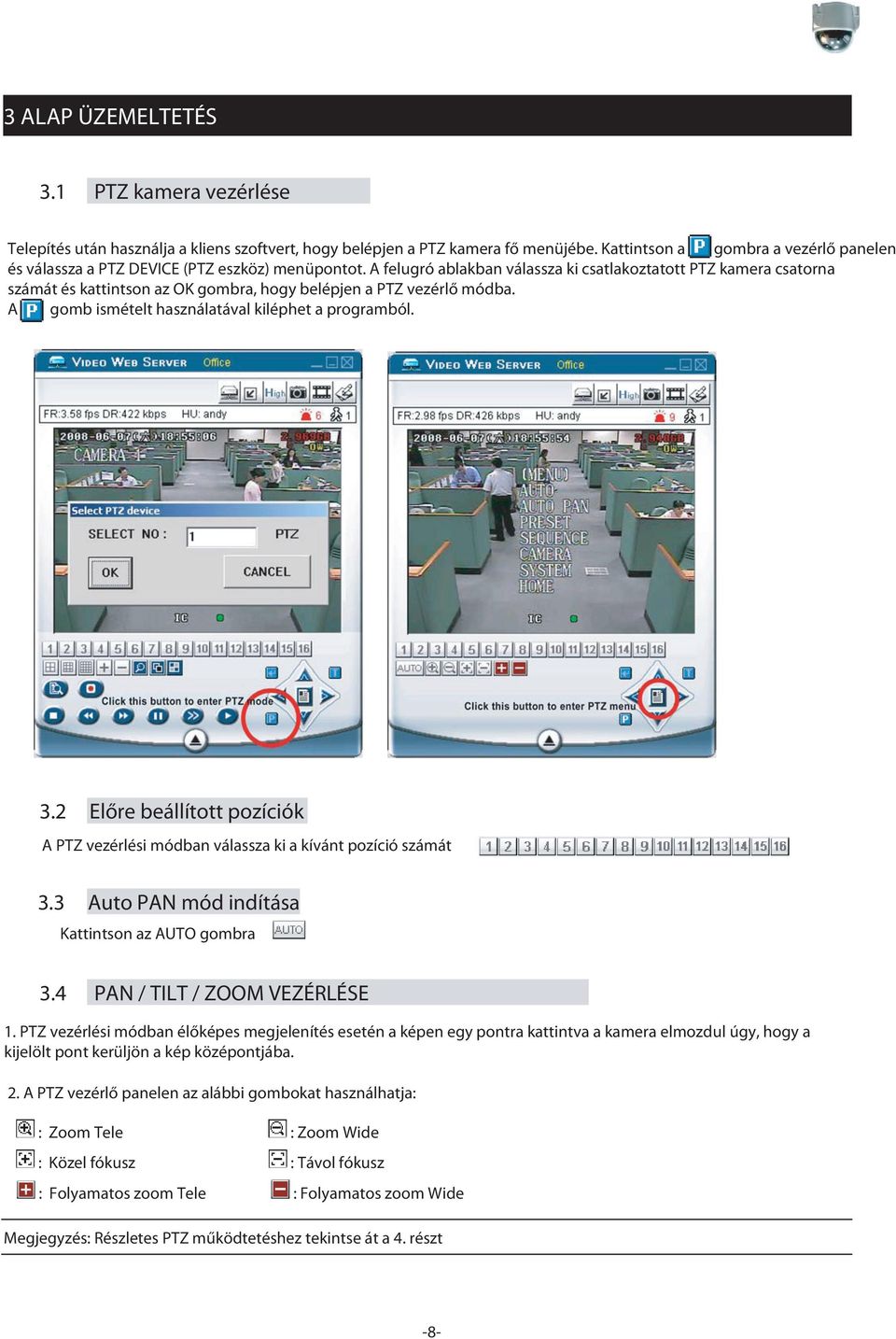

11 3 ALAP ÜZEMELTETÉS 3.1 PTZ kamera vezérlése Telepítés után használja a kliens szoftvert, hogy belépjen a PTZ kamera fő menüjébe. Kattintson a gombra a vezérlő panelen és válassza a PTZ DEVICE (PTZ eszköz) menüpontot. A felugró ablakban válassza ki csatlakoztatott PTZ kamera csatorna számát és kattintson az OK gombra, hogy belépjen a PTZ vezérlő módba. A gomb ismételt használatával kiléphet a programból. 3.2 Előre beállított pozíciók A PTZ vezérlési módban válassza ki a kívánt pozíció számát 3.3 Auto PAN mód indítása Kattintson az AUTO gombra 3.4 PAN / TILT / ZOOM VEZÉRLÉSE 1. PTZ vezérlési módban élőképes megjelenítés esetén a képen egy pontra kattintva a kamera elmozdul úgy, hogy a kijelölt pont kerüljön a kép középontjába. 2. A PTZ vezérlő panelen az alábbi gombokat használhatja: : Zoom Tele : Zoom Wide : Közel fókusz : Távol fókusz : Folyamatos zoom Tele : Folyamatos zoom Wide Megjegyzés: Részletes PTZ működtetéshez tekintse át a 4. részt -8-

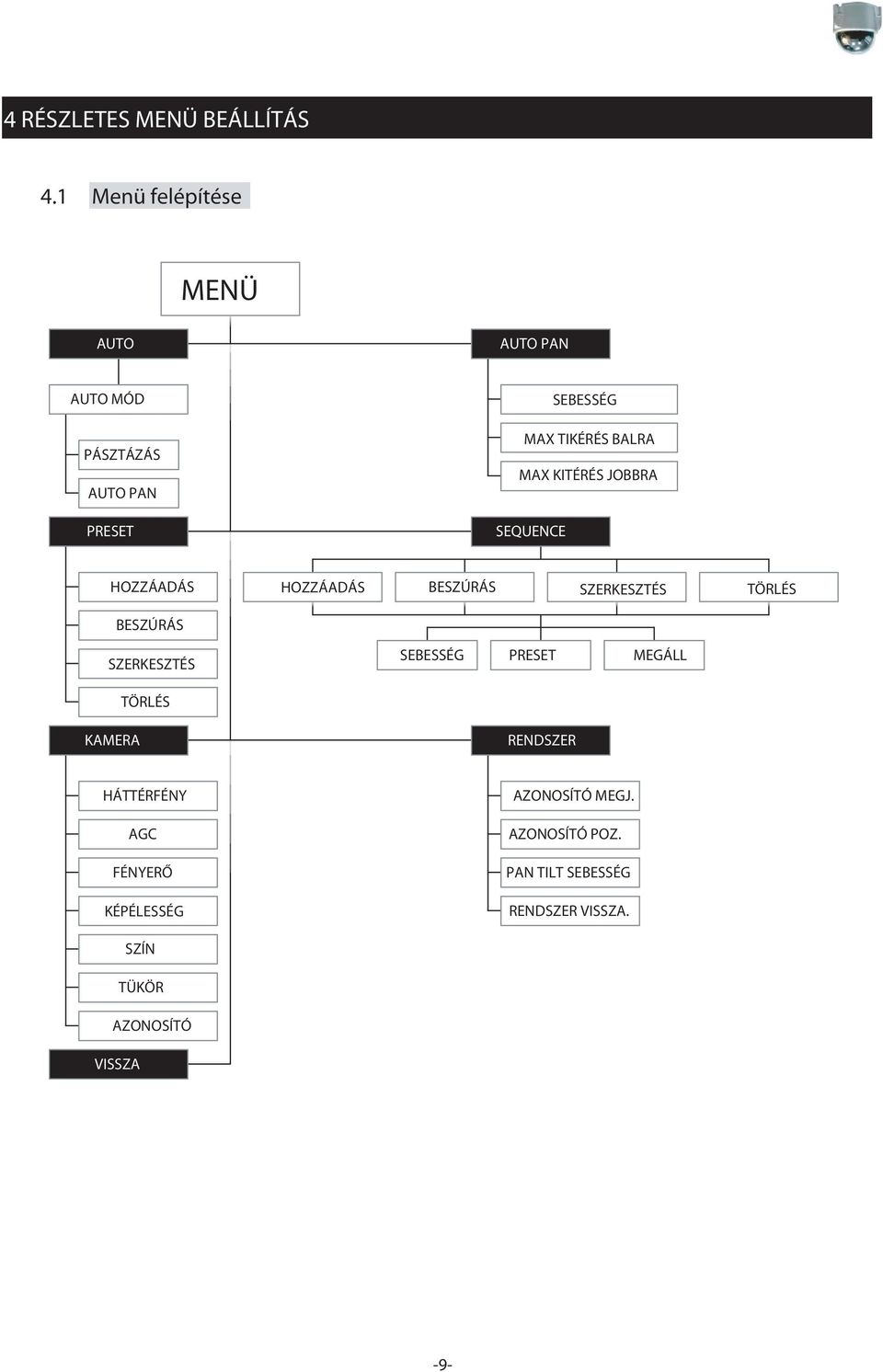

12 4 RÉSZLETES MENÜ BEÁLLÍTÁS 4.1 Menü felépítése MENÜ AUTO AUTO PAN AUTO MÓD PÁSZTÁZÁS AUTO PAN PRESET SEBESSÉG MAX TIKÉRÉS BALRA MAX KITÉRÉS JOBBRA SEQUENCE HOZZÁADÁS HOZZÁADÁS BESZÚRÁS SZERKESZTÉS TÖRLÉS BESZÚRÁS SZERKESZTÉS SEBESSÉG PRESET MEGÁLL TÖRLÉS KAMERA RENDSZER HÁTTÉRFÉNY AGC FÉNYERŐ KÉPÉLESSÉG AZONOSÍTÓ MEGJ. AZONOSÍTÓ POZ. PAN TILT SEBESSÉG RENDSZER VISSZA. SZÍN TÜKÖR AZONOSÍTÓ VISSZA -9-

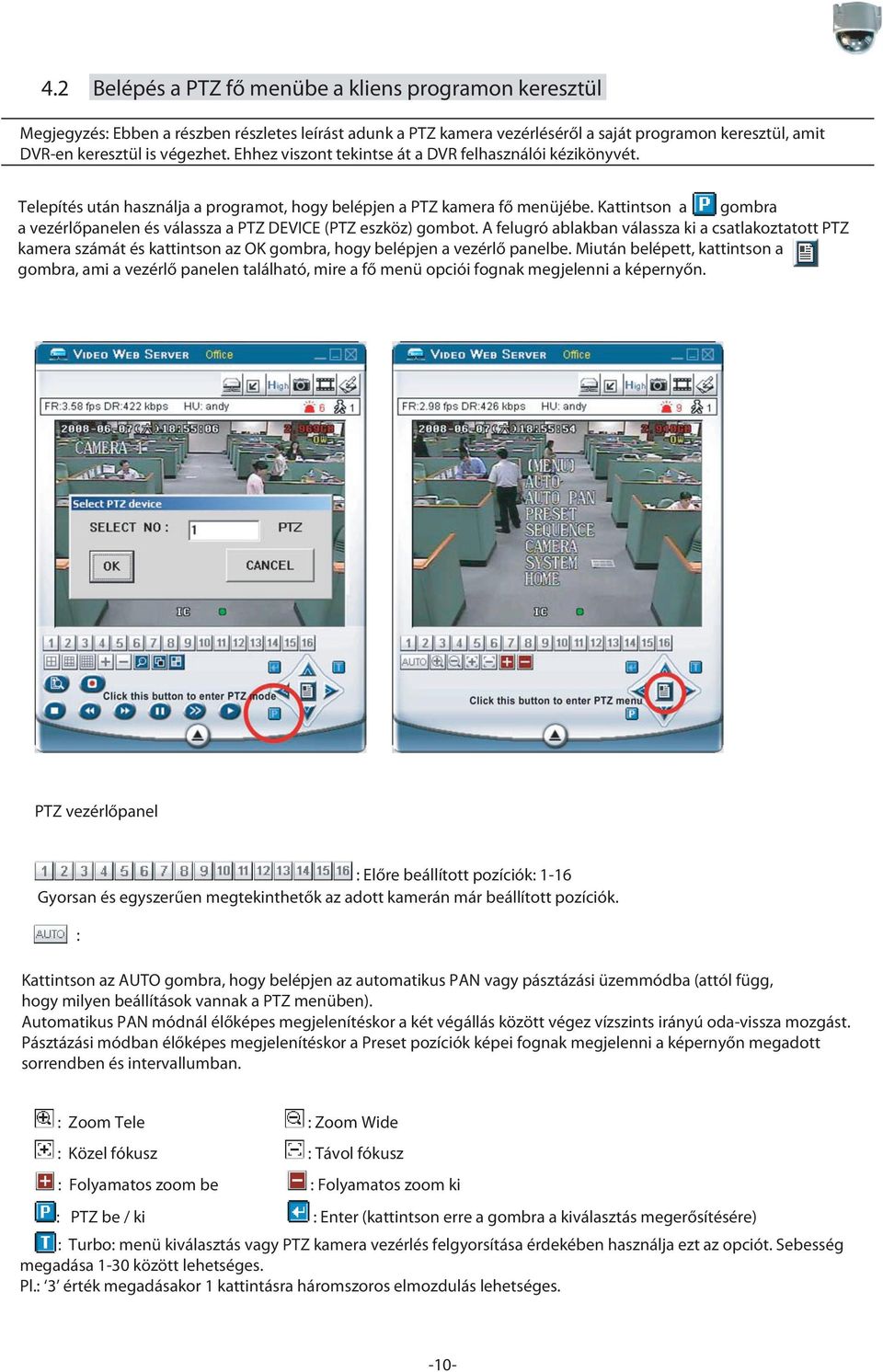

13 4.2 Belépés a PTZ fő menübe a kliens programon keresztül Megjegyzés: Ebben a részben részletes leírást adunk a PTZ kamera vezérléséről a saját programon keresztül, amit DVR-en keresztül is végezhet. Ehhez viszont tekintse át a DVR felhasználói kézikönyvét. Telepítés után használja a programot, hogy belépjen a PTZ kamera fő menüjébe. Kattintson a gombra a vezérlőpanelen és válassza a PTZ DEVICE (PTZ eszköz) gombot. A felugró ablakban válassza ki a csatlakoztatott PTZ kamera számát és kattintson az OK gombra, hogy belépjen a vezérlő panelbe. Miután belépett, kattintson a gombra, ami a vezérlő panelen található, mire a fő menü opciói fognak megjelenni a képernyőn. PTZ vezérlőpanel : Előre beállított pozíciók: 1-16 Gyorsan és egyszerűen megtekinthetők az adott kamerán már beállított pozíciók. : Kattintson az AUTO gombra, hogy belépjen az automatikus PAN vagy pásztázási üzemmódba (attól függ, hogy milyen beállítások vannak a PTZ menüben). Automatikus PAN módnál élőképes megjelenítéskor a két végállás között végez vízszints irányú oda-vissza mozgást. Pásztázási módban élőképes megjelenítéskor a Preset pozíciók képei fognak megjelenni a képernyőn megadott sorrendben és intervallumban. : Zoom Tele : Zoom Wide : Közel fókusz : Távol fókusz : Folyamatos zoom be : Folyamatos zoom ki : PTZ be / ki : Enter (kattintson erre a gombra a kiválasztás megerősítésére) : Turbo: menü kiválasztás vagy PTZ kamera vezérlés felgyorsítása érdekében használja ezt az opciót. Sebesség megadása 1-30 között lehetséges. Pl.: 3 érték megadásakor 1 kattintásra háromszoros elmozdulás lehetséges. -10-

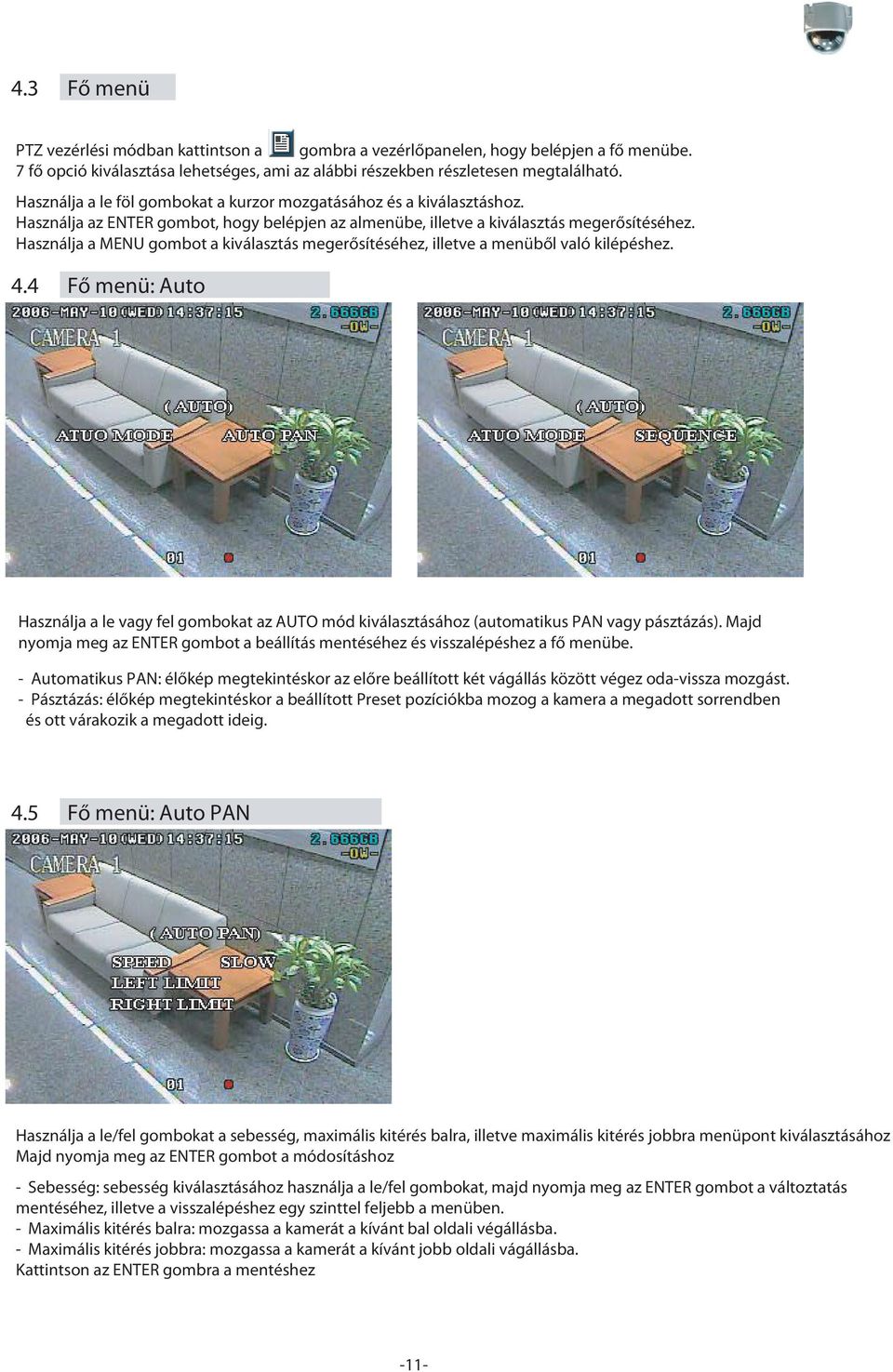

14 4.3 Fő menü PTZ vezérlési módban kattintson a gombra a vezérlőpanelen, hogy belépjen a fő menübe. 7 fő opció kiválasztása lehetséges, ami az alábbi részekben részletesen megtalálható. Használja a le föl gombokat a kurzor mozgatásához és a kiválasztáshoz. Használja az ENTER gombot, hogy belépjen az almenübe, illetve a kiválasztás megerősítéséhez. Használja a MENU gombot a kiválasztás megerősítéséhez, illetve a menüből való kilépéshez. 4.4 Fő menü: Auto Használja a le vagy fel gombokat az AUTO mód kiválasztásához (automatikus PAN vagy pásztázás). Majd nyomja meg az ENTER gombot a beállítás mentéséhez és visszalépéshez a fő menübe. - Automatikus PAN: élőkép megtekintéskor az előre beállított két vágállás között végez oda-vissza mozgást. - Pásztázás: élőkép megtekintéskor a beállított Preset pozíciókba mozog a kamera a megadott sorrendben és ott várakozik a megadott ideig. 4.5 Fő menü: Auto PAN Használja a le/fel gombokat a sebesség, maximális kitérés balra, illetve maximális kitérés jobbra menüpont kiválasztásához Majd nyomja meg az ENTER gombot a módosításhoz - Sebesség: sebesség kiválasztásához használja a le/fel gombokat, majd nyomja meg az ENTER gombot a változtatás mentéséhez, illetve a visszalépéshez egy szinttel feljebb a menüben. - Maximális kitérés balra: mozgassa a kamerát a kívánt bal oldali végállásba. - Maximális kitérés jobbra: mozgassa a kamerát a kívánt jobb oldali vágállásba. Kattintson az ENTER gombra a mentéshez -11-

15 4.6 Fő menü: Előre beállított pozíciók Preset pozíciók beállításával gyorsan és egyszerűen lehet a kamerát a kívánt nézési irányba mozgatni. Használja a jobbra/balra gombokat a funkciók kiválasztásához: HOZZÁAD, BESZÚR, SZERKESZT, TÖRÖL. Majd nyomja meg az ENTER gombot, hogy belépjen az almenübe. HOZZÁAD: az egér segítségével válasszon ki egy bizonyos pontot és irányítsa a kamerát a kívánt pozícióra. Majd nyomja meg az ENTER gombot, és adja meg a Preset pozíció nevét (TITLE). Ennek megadását (karakterek kiválasztása) a le/fel gombok segítségével tudja elvégezni (számok, betűk és szimbólumok). Nyomja meg az ENTER gombot a változtatások mentésére, majd a MENU gombot, hogy visszalépjen a fő menübe. Ezzel a pozíció mentésre kerül Preset pozícióként. BESZÚRÁS: a le/fel gombokkal válassza ki a beszúrás helyét az új Preset pozíciónak, majd nyomja meg az ENTER gombot. Adja meg a pozíció nevét, majd nyomja meg az ENTER gombot a változtatások mentéséhez és a MENU gombot, hogy kilépjen a fő menübe. Ezzel a pozíció mentésre kerül beszúrt Preset pozícióként. SZERKESZTÉS: a le/fel gombokkal válassza ki a Preset pozíció számát és nyomja meg az ENTER gombot, hogy belépjen az almenübe. Az egérrel válasszon ki egy pontot és irányítsa a kamerát a kívánt pozícióra. Nyomja meg az ENTER gombot és adja meg a Preset pozíció nevét. Le/fel gombok segítségével válassza ki a karaktereket. Majd nyomja meg az ENTER gombot a változtatások mentésére és a MENU gombot, hogy kilépjen a fő menübe. Ezzel a pozíció mentésre kerül mint Preset pozíció. TÖRLÉS: a le/fel gombokkal válassza ki a Preset pozíció számát és nyomja meg az ENTER gombot, hogy beléjen az almenübe. Nyomja meg a RIGHT (jobbra) gombot a kiválasztás törléséhez. Nyomja meg a fel gombot az összes Preset pozíció törléséhez. Nyomja me a balra gombot, ha mégsem szeretné törölni a kiválasztott Preset pozíciókat. Nyomja meg az ENTER gombot a változtatások mentéséhez és a MENU gombot a kilépéshez a fő menübe. -12-

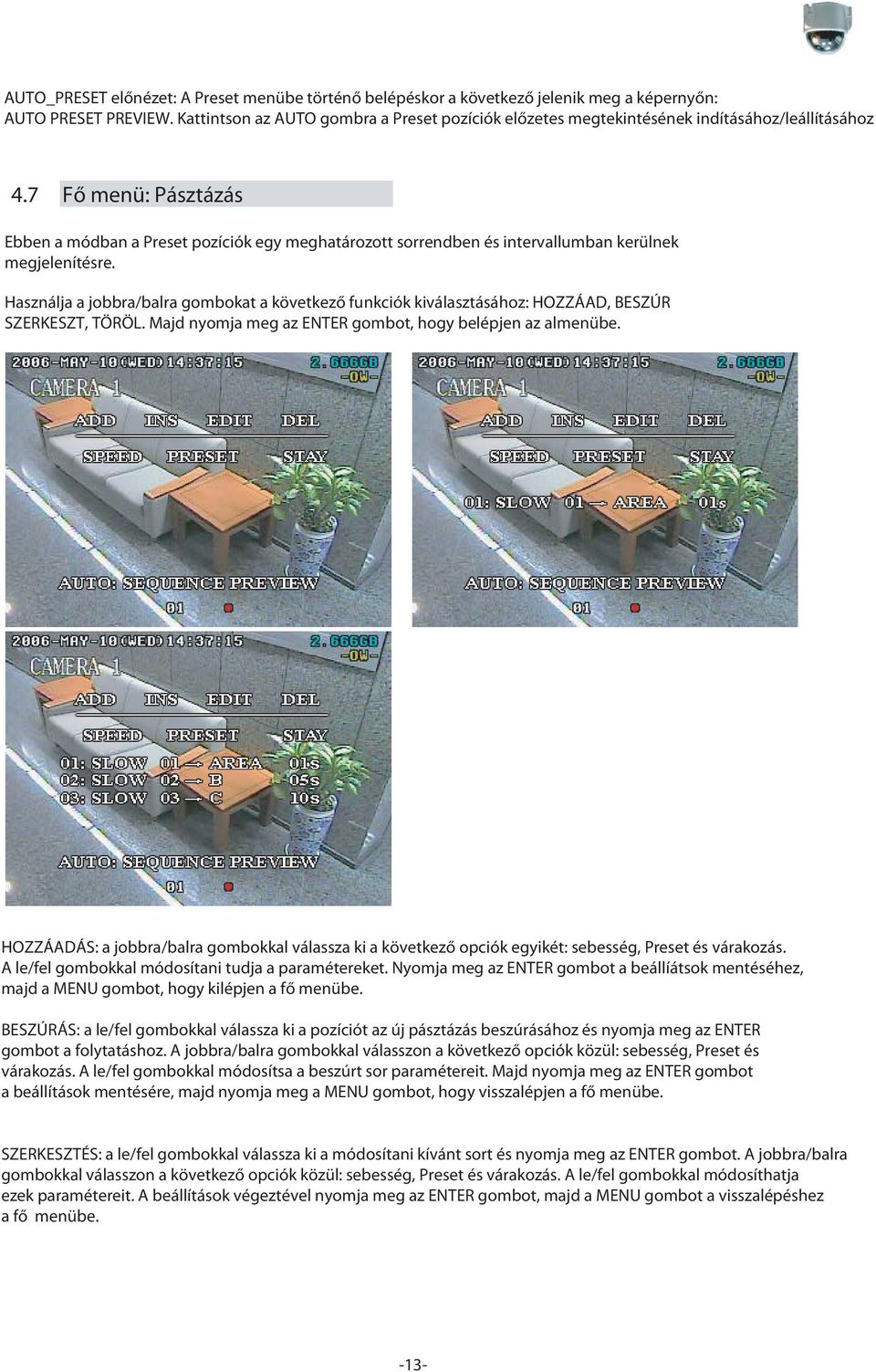

16 AUTO_PRESET előnézet: A Preset menübe történő belépéskor a következő jelenik meg a képernyőn: AUTO PRESET PREVIEW. Kattintson az AUTO gombra a Preset pozíciók előzetes megtekintésének indításához/leállításához 4.7 Fő menü: Pásztázás Ebben a módban a Preset pozíciók egy meghatározott sorrendben és intervallumban kerülnek megjelenítésre. Használja a jobbra/balra gombokat a következő funkciók kiválasztásához: HOZZÁAD, BESZÚR SZERKESZT, TÖRÖL. Majd nyomja meg az ENTER gombot, hogy belépjen az almenübe. HOZZÁADÁS: a jobbra/balra gombokkal válassza ki a következő opciók egyikét: sebesség, Preset és várakozás. A le/fel gombokkal módosítani tudja a paramétereket. Nyomja meg az ENTER gombot a beállíátsok mentéséhez, majd a MENU gombot, hogy kilépjen a fő menübe. BESZÚRÁS: a le/fel gombokkal válassza ki a pozíciót az új pásztázás beszúrásához és nyomja meg az ENTER gombot a folytatáshoz. A jobbra/balra gombokkal válasszon a következő opciók közül: sebesség, Preset és várakozás. A le/fel gombokkal módosítsa a beszúrt sor paramétereit. Majd nyomja meg az ENTER gombot a beállítások mentésére, majd nyomja meg a MENU gombot, hogy visszalépjen a fő menübe. SZERKESZTÉS: a le/fel gombokkal válassza ki a módosítani kívánt sort és nyomja meg az ENTER gombot. A jobbra/balra gombokkal válasszon a következő opciók közül: sebesség, Preset és várakozás. A le/fel gombokkal módosíthatja ezek paramétereit. A beállítások végeztével nyomja meg az ENTER gombot, majd a MENU gombot a visszalépéshez a fő menübe. -13-

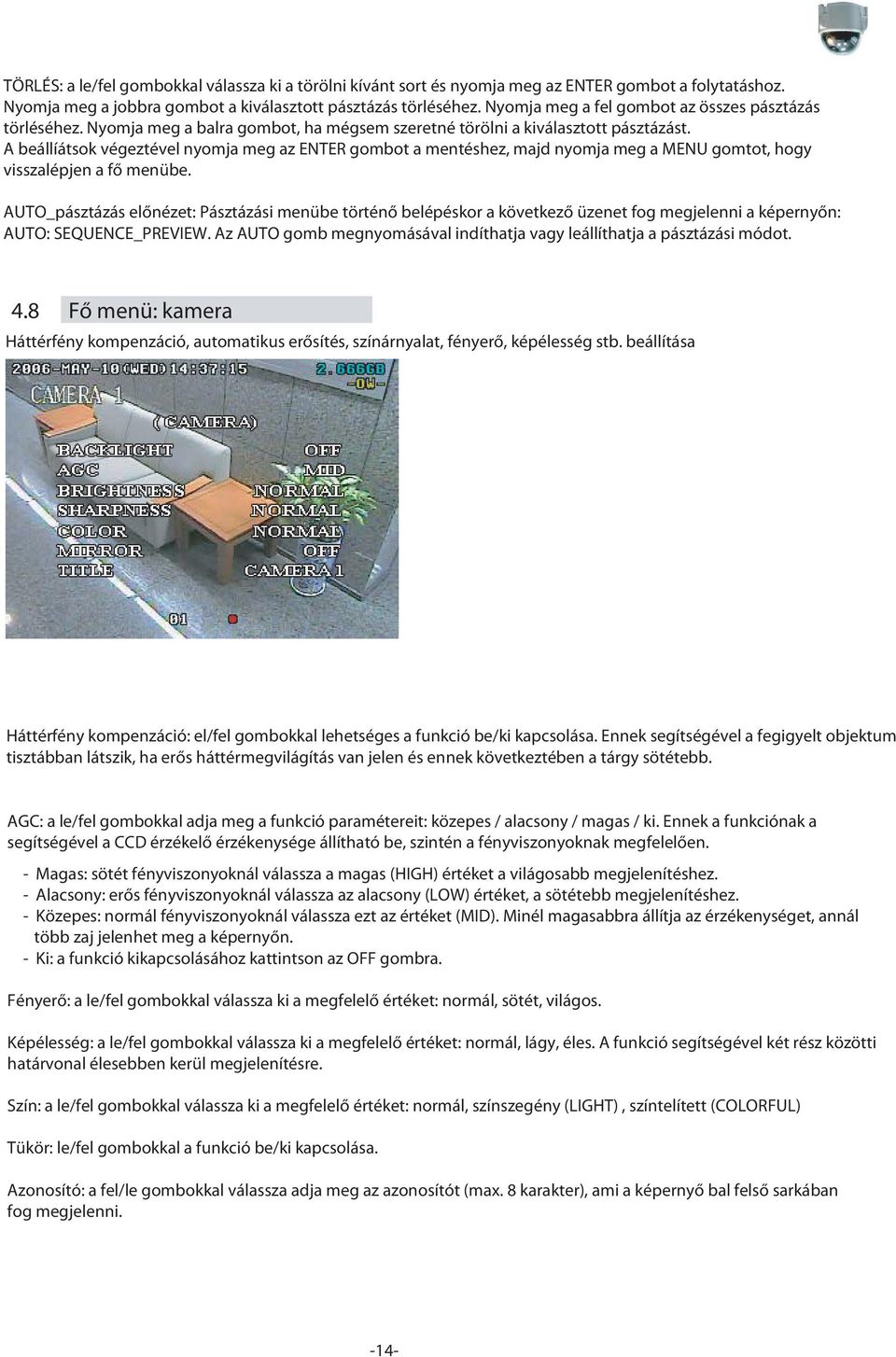

17 TÖRLÉS: a le/fel gombokkal válassza ki a törölni kívánt sort és nyomja meg az ENTER gombot a folytatáshoz. Nyomja meg a jobbra gombot a kiválasztott pásztázás törléséhez. Nyomja meg a fel gombot az összes pásztázás törléséhez. Nyomja meg a balra gombot, ha mégsem szeretné törölni a kiválasztott pásztázást. A beállíátsok végeztével nyomja meg az ENTER gombot a mentéshez, majd nyomja meg a MENU gomtot, hogy visszalépjen a fő menübe. AUTO_pásztázás előnézet: Pásztázási menübe történő belépéskor a következő üzenet fog megjelenni a képernyőn: AUTO: SEQUENCE_PREVIEW. Az AUTO gomb megnyomásával indíthatja vagy leállíthatja a pásztázási módot. 4.8 Fő menü: kamera Háttérfény kompenzáció, automatikus erősítés, színárnyalat, fényerő, képélesség stb. beállítása Háttérfény kompenzáció: el/fel gombokkal lehetséges a funkció be/ki kapcsolása. Ennek segítségével a fegigyelt objektum tisztábban látszik, ha erős háttérmegvilágítás van jelen és ennek következtében a tárgy sötétebb. AGC: a le/fel gombokkal adja meg a funkció paramétereit: közepes / alacsony / magas / ki. Ennek a funkciónak a segítségével a CCD érzékelő érzékenysége állítható be, szintén a fényviszonyoknak megfelelően. - Magas: sötét fényviszonyoknál válassza a magas (HIGH) értéket a világosabb megjelenítéshez. - Alacsony: erős fényviszonyoknál válassza az alacsony (LOW) értéket, a sötétebb megjelenítéshez. - Közepes: normál fényviszonyoknál válassza ezt az értéket (MID). Minél magasabbra állítja az érzékenységet, annál több zaj jelenhet meg a képernyőn. - Ki: a funkció kikapcsolásához kattintson az OFF gombra. Fényerő: a le/fel gombokkal válassza ki a megfelelő értéket: normál, sötét, világos. Képélesség: a le/fel gombokkal válassza ki a megfelelő értéket: normál, lágy, éles. A funkció segítségével két rész közötti határvonal élesebben kerül megjelenítésre. Szín: a le/fel gombokkal válassza ki a megfelelő értéket: normál, színszegény (LIGHT), színtelített (COLORFUL) Tükör: le/fel gombokkal a funkció be/ki kapcsolása. Azonosító: a fel/le gombokkal válassza adja meg az azonosítót (max. 8 karakter), ami a képernyő bal felső sarkában fog megjelenni. -14-

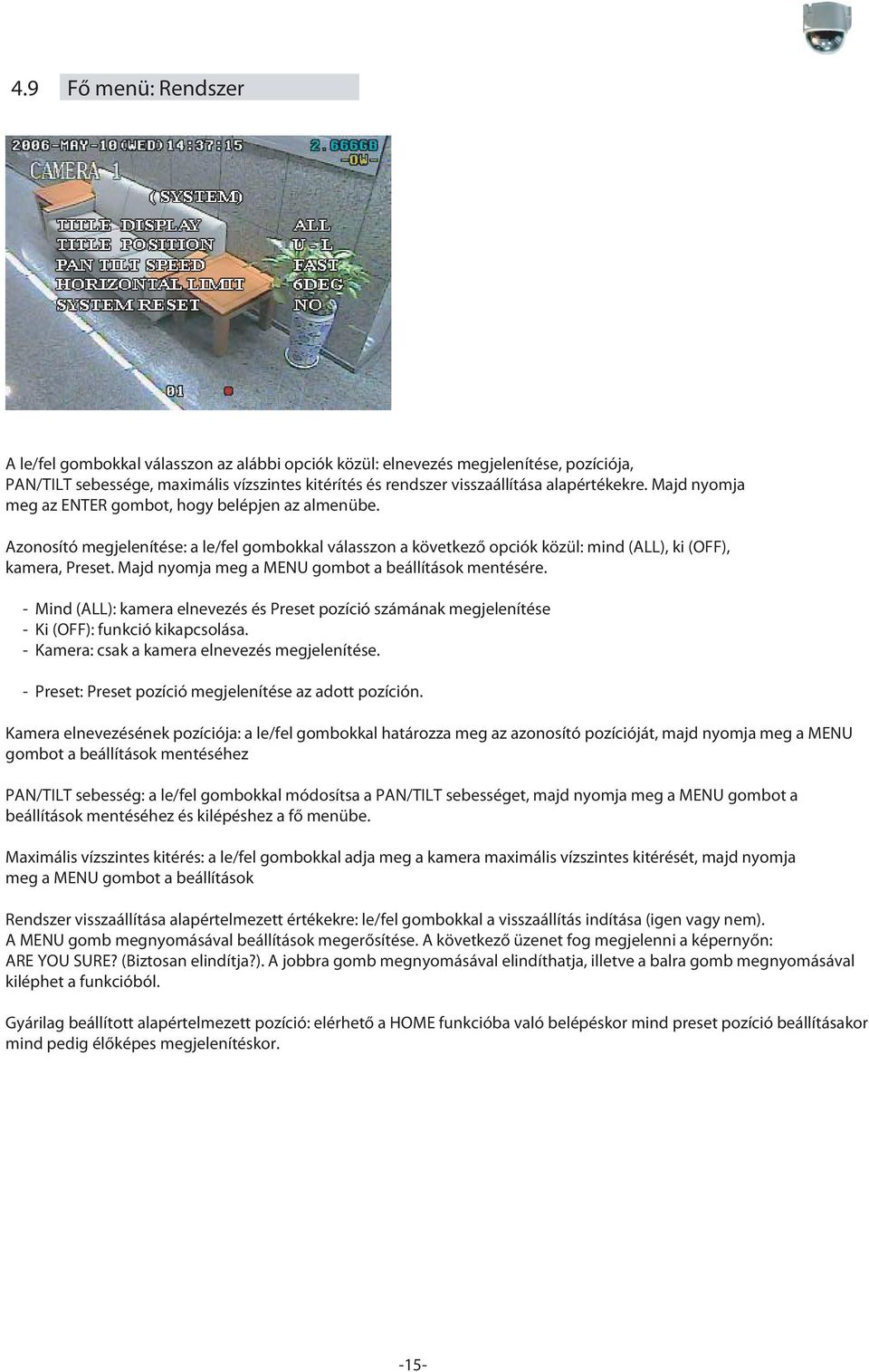

18 4.9 Fő menü: Rendszer A le/fel gombokkal válasszon az alábbi opciók közül: elnevezés megjelenítése, pozíciója, PAN/TILT sebessége, maximális vízszintes kitérítés és rendszer visszaállítása alapértékekre. Majd nyomja meg az ENTER gombot, hogy belépjen az almenübe. Azonosító megjelenítése: a le/fel gombokkal válasszon a következő opciók közül: mind (ALL), ki (OFF), kamera, Preset. Majd nyomja meg a MENU gombot a beállítások mentésére. - Mind (ALL): kamera elnevezés és Preset pozíció számának megjelenítése - Ki (OFF): funkció kikapcsolása. - Kamera: csak a kamera elnevezés megjelenítése. - Preset: Preset pozíció megjelenítése az adott pozíción. Kamera elnevezésének pozíciója: a le/fel gombokkal határozza meg az azonosító pozícióját, majd nyomja meg a MENU gombot a beállítások mentéséhez PAN/TILT sebesség: a le/fel gombokkal módosítsa a PAN/TILT sebességet, majd nyomja meg a MENU gombot a beállítások mentéséhez és kilépéshez a fő menübe. Maximális vízszintes kitérés: a le/fel gombokkal adja meg a kamera maximális vízszintes kitérését, majd nyomja meg a MENU gombot a beállítások Rendszer visszaállítása alapértelmezett értékekre: le/fel gombokkal a visszaállítás indítása (igen vagy nem). A MENU gomb megnyomásával beállítások megerősítése. A következő üzenet fog megjelenni a képernyőn: ARE YOU SURE? (Biztosan elindítja?). A jobbra gomb megnyomásával elindíthatja, illetve a balra gomb megnyomásával kiléphet a funkcióból. Gyárilag beállított alapértelmezett pozíció: elérhető a HOME funkcióba való belépéskor mind preset pozíció beállításakor mind pedig élőképes megjelenítéskor. -15-
