A TechSon Prémium kategóriás DVR-ek beállítása távoli betekintéshez

Átírás

1 A TechSon Prémium kategóriás DVR-ek beállítása távoli betekintéshez 1. Helyi kapcsolat adatainak megszerzése A már meglévő helyi hálózat adatait egy, a hálózatba kötött számítógép segítségével kiolvashatjuk. Vagy a START menü Vezérlőpult Hálózati kapcsolatok Állapot Támogatás ablakban megkapjuk ennek a számítógépnek az IP címét, Netmaszkját és Átjáróját (ami a Router IP címe!). Vagy: START menü Futtatás beírni: CMD majd a megjelenő parancssorba beírni: ipconfig. Így szintén megkapjuk a számítógépünk hálózati adatait. PL.: PC IP cím: Netmaszk: Alapértelmezett Átjáró: A rögzítő hálózati paramétereinek beállítása 2.1 A DVR IP címének beállítása FONTOS!!! A DVR IP címének beállítás előtt NE CSATLAKOZTASSA a DVR-t a számítástechnikai hálózatra! A DVR IP címének alkalmazkodnia kell az adott hálózat IP cím tartományához. Annak érdekében, hogy elkerülje a hálózati elemek ütközését, javasolt olyan statikus IP cím használata, amely a router DHCP tartományán kívül esik, és más eszköz nem használja. pl.: A router IP címe: DHCP tartomány: A DVR lehetséges IP cím tartománya: A számítógépéről ellenőrizze, hogy a kiválasztott IP címen van-e már fix IP címes eszköz. Amennyiben van, válasszon másik IP címet. Az ellenőrzés elvégezhető PING paranccsal, vagy egy IP szkennelő program használatával. - Példa a PING parancs használatára: START menü Futtatás beírni: CMD majd a megjelenő parancssorba beírni: ping Ha az IP címről nem érkezik válasz, akkor a cím szabad, a DVR számára használható. - Sokféle ingyenes IP szkennelő program letölthető az internetről, javasolt az Angry IP scanner használata. A DVR menüjében a következőket állítsa be: Főmenü -> Hálózat -> IP beállítás - IP típus Statikus - IP cím Állítsa be a DVR IP címét. Pl.: Ha több rögzítő is van ugyanazon a hálózaton, akkor az utolsó szám különbözzön! - Netmaszk Átjáró Adja meg a Router IP címét. Pl.: Port 7000 Amennyiben több rögzítő is van a hálózaton, akkor azoknál: 7001, 7002, stb. Ez a távoli elérés port átirányítása miatt fontos lehet. 2.2 A gyártói DDNS szolgáltatás használatának beállítása Lépjen be a DDNS almenübe, ahol a következőket állítsa be: Főmenü -> Hálózat -> DDNS - Használat: Alapértelmezett Lépjen be a Rendszer menübe Főmenü -> Rendszer -> Info

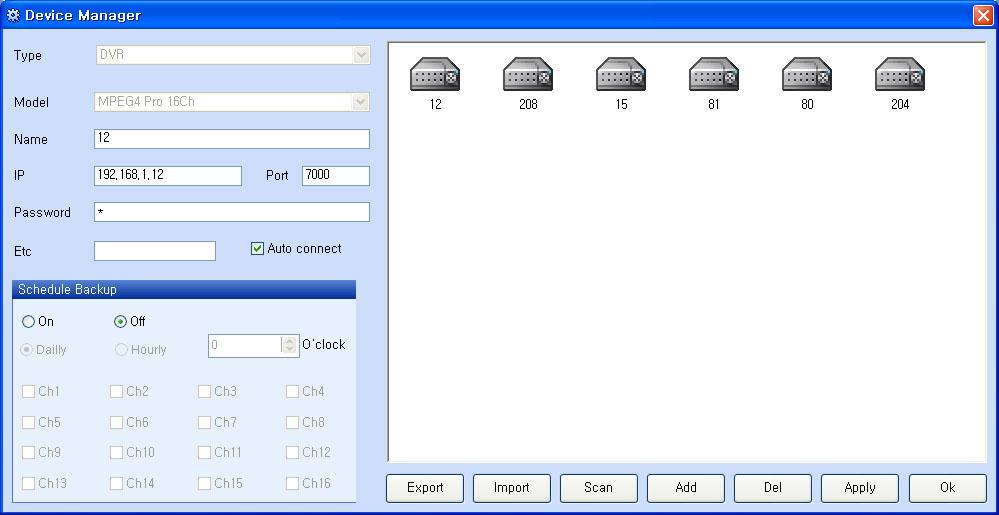

2 Jegyezze fel a rögzítő sorozatszámát!!! Pl: L5138FF Lépjen ki a menüből. Most csatlakoztassa a DVR-t a számítástechnikai hálózatra! 2.3 Csatlakozás Internet Explorer használatával Az Iternet Explorer böngészőbe írja be a DVR IP címét, pl.: Ha a rögzítőben nem a 7000-es portot adta meg (pl.: 7001), akkor: A képek megjelenítéséhez szükség van számítógépen az ActiveX vezérlők telepítésére. Ezt a beállítást az Internet Explorer biztonsági beállításainál állíthatja: Eszközök Internet beállítások Biztonság fül majd az Internet és a Helyi intranet biztonsági beállításainál is Egyéni szintet kell beállítani úgy, hogy az ActiveX kezeléssel kapcsolatos pontokat engedélyezésre vagy legalább kérdésre kell állítani 2.4 Csatlakozás a saját betekintő szoftver használatával Ha a saját betekintő szoftvert kívánja használni, akkor először telepítse azt. Javasolt az EMS szoftver használata. Ebben az esetben nincs szükség ActiveX vezérlők telepítésére. Indítsa el a programot. A belépéshez a következő adatokat adja meg: - User ID: admin - Password: 0 (egy darab nulla) Váltson Offline állapotra: Kattintson a Device gombra az eszközkezelő megnyitásához. Kattintson az Add gombra a DVR hozzáadásához - Type: DVR - Model: Auto - Name: Nevezze el a DVR-t

3 - IP: Adja meg a DVR belső hálózati IP címét. (pl.: ) - Port: Adja meg a DVR portszámát (pl: 7000) - Password: Adja meg a DVR jelszavát (alapesetben: ) Kattintson az Apply, végül az OK gombra Váltson Online állapotra: Az ablak bal oldalán található listában kattintson duplán a DVR ikonjára. Most megjelennek a DVR kameraképei. 3. Internet kapcsolat, Router programozás, a port(ok) átirányítása A távoli betekintés a rögzítők szempontjából mindig belső hálózati (LAN) betekintés. A router feladata, hogy a kábel vagy ADSL modemen keresztül csatlakozzon az internetre és a kapcsolatot fenntartsa, megossza az általa létrehozott belső hálózat többi tagja felé. A hálózatban lévő eszközök mindegyike a routeren keresztül tud internetezni. A router a szolgáltatótól kap egy (WAN) IP címet, ez a csatlakozási pont az internet felől. Ha távolról csatlakozni akarunk egy DVR-hez ezt az IP címet kell beírni nem pedig a DVR belső hálózati címét. A WAN IP használatával a routerig jut el a kérésünk, a DVR Port segítségével tudunk hozzáférni a router mögött lévő belső hálózaton lévő Eszközünkhöz. Ehhez a routerben be kell állítanunk az adott portra egy port átirányítást. Ezt a következő menükben tudjuk elvégezni a routerben : NAT, Virtual Server, Port Forward, Applications & Gaming. Ezek a megnevezések router típus és gyártó függőek. Itt minden esetben meg kell adni azt a kommunikációs portot (TCP) amit a DVR használ PL: 7000 és azt az IP címet, amit a DVR használ a belső hálózaton PL.: Ezzel elérjük azt, hogy ha egy távoli gépen beírjuk a router WAN IP címét és a portot, akkor a router tudni fogja, hogy ez valójában a hálózat egy tagjának (DVR) szól és továbbítja azt. 3.1 DDNS beállítások A router csatlakozáskor kap egy WAN IP címet a szolgáltatótól, ha nincs fix IP cím szolgáltatásunk (havi díjas), akkor ez a cím minden csatlakozáskor változik, de min. 24 óránként. A TechSon prémium kategóriás DVR-ekhez nem kell DynDNS vagy más ingyenes vagy esetleg fizetős szolgáltatást igénybe vennünk az IP címek aktualizálásához, mivel a DVR gyártója üzemeltet egy saját DDNS szervert. A DVR magától feljelentkezik erre a szerverre, amint internetkapcsolatot biztosítunk neki, és a szolgáltatás igénybevételét a DVR menüjében engedélyezzük. A gyártói DDNS szolgáltatás használatakor a DVR-t a saját egyedi sorozatszáma azonosítja. 3.2 Teszt Az internetes betekintés tesztelésére a DVR internetkapcsolatától független internetkapcsolatra van szükség. A tesztelésre többféle lehetőség is van: - Mobilinternet használatával a helyszínről is távoli betekintés végezhető. - Ha van rá lehetőség, akkor kérjünk meg valakit egy távoli helyről, hogy próbáljon meg becsatlakozni a DVR-re, és nézze meg a kamera képeket. Általánosan elmondható, hogy az internetes betekintéskor a képfrissítés lassabb, mint a belső hálózatos betekintés esetén. 3.3 Külső betekintés Internet Explorer használatával Az Internet Explorer böngészőbe írja be: dvr sorozatszám.dvrhost.com:7000. ( a dvr sorozatszámát a DVR beállításkor feljegyezte) Pl: Továbbiakban azonosan járjon el, mint a 2.3 pontban.

4 3.4 Külső betekintés a saját betekintő szoftver használatával A betekintéshez azonosan járjon el, mint a 2.4 pontban, kivéve az IP cím megadást: - IP: 4. Betekintés mobiltelefonnal A kameraképeket mobiltelefonról is meg lehet tekinteni, akár a világ bármely pontjáról. iphone (ipod, ipad) valamint Android operációs rendszer esetén letölthető a MobileCMS alkalmazás, amellyel egyszerre akár 16-os képosztásban is megjeleníthetők a kameraképek a mobiltelefon kijelzőjén. A többi operációs rendszer esetén egy böngészőprogrammal a wap.dvrhost.com vagy a mobile.dvrhost.com használatával kiválasztható a megfigyelni kívánt csatorna. 4.1 Betekintés iphone (ipod touch, ipad) készülékkel Az itunes vagy az AppStore használatával töltse le a készülékére a MobileCMS (ingyenes) vagy a MobileCMS Pro (fizetős) alkalmazást. MobileCMS Lite (ingyenes) alkalmazás ikonja: MobileCMS Pro (fizetős) alkalmazás ikonja: Indítsa el a programot. Kattintson az Add device -ra - Name: Adja meg a DVR nevét. - IP/Host: Adja meg a DVR elérhetőségét a következő módon: dvr sorozatszám.dvrhost.com:portszám (pl.: L5138FF.dvrhost.com:7000) - Username: Adja meg a felhasználói nevet a DVR-hez (pl.: admin) Kattintson a Done gombra, majd a DVR nevére. Most megjelennek a DVR kameraképei. Kattintson a megjeleníteni kívánt képosztásra. A kameraképek között a képek jobbra-balra csúsztatásával válthat. 4.2 Betekintés Android operációs rendszerű telefonnal A mobilkészüléken a Play Áruház használatával töltse le a készülékére a MobileCMS (ingyenes) vagy a MobileCMS Pro (fizetős) alkalmazást. A szoftver megjelenítési felülete és működése megegyezik az iphone alkalmazással, lásd a 4.1 fejezetet. 4.3 Betekintés Windows Mobile operációs rendszerű telefonnal Másolja a telefonjára a dvr_viewer_xxxx.cab fájlt (memóriakártya vagy Active sync). A File explorer -el futtassa a dvr_viewer_xxxx.cab fájlt. Indítsa el a DVR Viewer programot. - IP/Host: Adja meg a DVR elérhetőségét a következő módon: - Network: Válassza ki a hálózati kommunikáció módját (ActiveSync, Wifi, CDMA) Kattintson a Login -re. A kamerák számára kattintva válthat a kameraképek között. 4.4 Betekintés egyéb operációs rendszerű telefonokkal Ez a betekintési mód platformfüggetlen, bármilyen, legalább WAP-képes mobiltelefonnal működik. Indítson el egy böngészőt. A keresősorba írja be a wap.dvrhost.com vagy a mobile.dvrhost.com -ot.

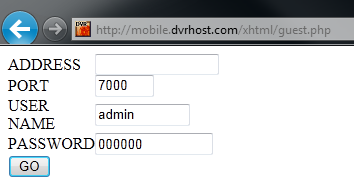

5 4.4.1 wap.dvrhost.com Ennek a lapnak a használatával egy felhasználóhoz több DVR betekintési adatai is hozzárendelhetők. Az adatokat a gyártó szervere megjegyzi. Első használatkor a felhasználót kell regisztrálni. Ehhez kattintson a Register gombra. A megjelenő ablakban a következő adatokat kell megadni: - ID: Felhasználói azonosító - Password: Felhasználói jelszó, amelynek legalább 6 karakter hosszúnak kell lennie. - Comfirm: Adja meg újra a felhasználói jelszót Kattintson a Register gombra. Regisztráció után jelentkezzen be a Login gombra kattintva. Amennyiben a felhasználóhoz még nincs DVR regisztrálva, először regisztrálni kell DVR-t. Az Add DVR gombbal a felhasználóhoz hozzá tud rendelni DVR-t: - Name: Adja meg a DVR nevét. - Hostname: Adja meg a DVR elérhetőségét a következő módon: - Username: Adja meg a felhasználói nevet a DVR-hez (pl.: admin) Kattintson az Apply gombra. Regisztrált felhasználó belépésekor kattintson a Login gombra, majd adja meg a felhasználónevét és jelszavát. Amennyiben a felhasználóhoz már van DVR regisztrálva, a bejelentkezés után kattintson a DVR nevére, majd válassza ki a megjelenítendő kameraképet mobile.dvrhost.com Ennek a lapnak a használatával minden alkalommal meg kell adni a DVR távoli eléréséhez szükséges adatokat. Indítson el egy böngészőt. A keresősorba írja be a mobile.dvrhost.com -ot. Adja meg a következő adatokat: - Address: Adja meg a DVR elérhetőségét a következő módon: Kattintson az Go gombra, majd válassza ki a megjelenítendő kameraképet.
