HF-DVR Rögzítő TP-Link TL-MR3220 Router CMS, MEYE, VMEYE beállítása

Átírás

1 HF-DVR Rögzítő TP-Link TL-MR3220 Router CMS, MEYE, VMEYE beállítása

2 Tartalomjegyzék Tartalomjegyzék...2. oldal Bevezető...3. oldal Rendszer felépítése...3. oldal A rögzítő beállítása...4. oldal Router beállítása...5. oldal Beállítások Telenor modem esetén...6. oldal Beállítások Vodafone modem esetén...7. oldal Beállítások közvetlen internet esetén...8. oldal Portok beállítása...9. oldal upnp kikapcsolása...9. oldal Dinamikus DNS beállítása oldal Csatlakozás CMS szoftverrel oldal Csatlakozás android telefonnal, MEYE alkalmazással oldal Csatlakozás iphone telefonnal, VMEYE alkalmazással oldal I. Melléklet TP-Link TL-MR3220 Routerrel kompatibilis usb modemek oldal

3 Bevezető Ez a dokumentum leírja, hogyan kell beállítani HF-DVR 5704T-S rögzítőt, TP-Link TL-MR3220 routert, mobil interneten keresztüli eléréshez a magyarországi szolgáltatóknál. Jelenleg ( ) csak Telenor és Vodafone mobil internet kártyával működik. Ha T-Mobile mobil internetet akar használni, előtte tájékozódjon az ügyfélszolgálatukon. A mobil internet adapterek közül a HUAWEI E220 és HUAWEI E1752 típusokkal végeztük a teszteket, más adapter használata esetén tájékozódjon az internet szolgáltatójánál. Az I. mellékletben található a kompatibilis modemek listája. Rendszer felépítése A rendszer a rögzítőből, az ahhoz csatolt kamerákból, a routerből, a routerhez csatlakoztatott USB modemből és a megfigyelő számítógépből / mobil eszközből áll. A helyszíni telepítéshez szüksége lesz egy számítógépre az eszközök beállításához. Ha a mobilinternet SIM kártyája PIN kódot kér, akkor egy mobiltelefonra is, amivel kikapcsolja azt. Internet Helyszín Távoli elérés

4 Rögzítő beállítása Végezze el a rögzítőn a kamera képek rögzítéséhez szükséges beállításokat. (Rögzítő menüjéből, vagy a rögzítőhöz adott CMS szoftver segítségével) Állítsa át az eszköz IP hálózati beállításait a következők szerint: IP: Maszk: Átjáró: DNS: TCP Port: HTTP Port: 80 Mivel az eszköze az internetről elérhető lesz, ezért az ADMIN felhasználóhoz adjon meg biztonságos jelszót! Alapértelmezett jelszó: nincs.

5 Router beállítása A kapott mobil internet kártyáján kapcsolja ki a PIN kód kérést egy telefon segítségével, majd tegye az USB modemébe. Az USB modemet csatlakoztassa a routerhez. A rögzítőt kösse össze a routerrel, használja a router valamelyik LAN portját. A konfigurációs gépét kösse össze a routerrel, használja a router valamelyik LAN portját. A konfigurációs gépnek adja meg, hogy automatikus (DHCP) Ip beállításokat használjon. Egy böngésző segítségével lépjen be a router menüjébe. A router IP címe: Alapértelmezett felhasználónév jelszó: admin / admin. A System Tools menüben változtassa meg az admin felhasználó jelszavát!

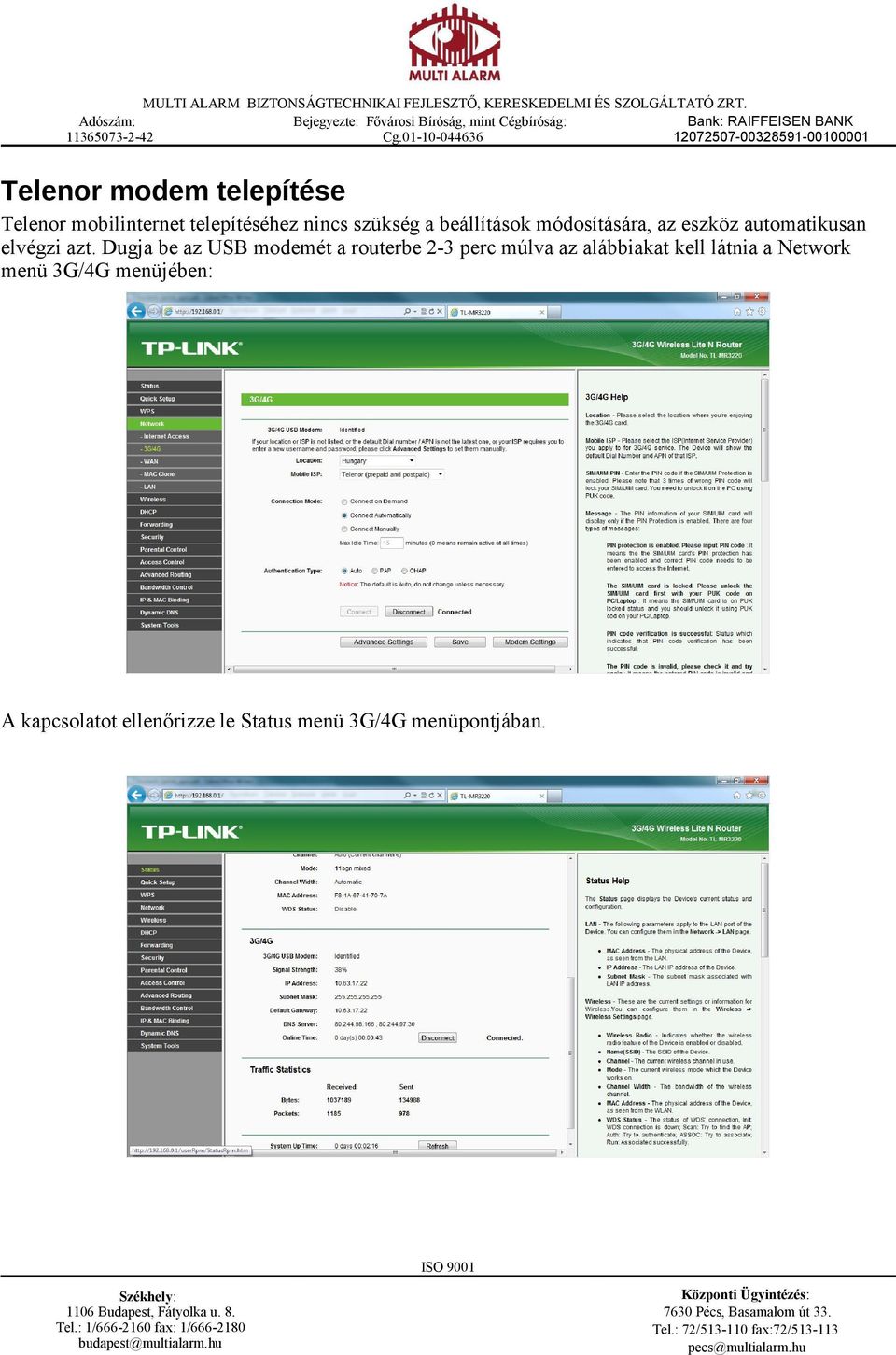

6 Telenor modem telepítése Telenor mobilinternet telepítéséhez nincs szükség a beállítások módosítására, az eszköz automatikusan elvégzi azt. Dugja be az USB modemét a routerbe 2-3 perc múlva az alábbiakat kell látnia a Network menü 3G/4G menüjében: A kapcsolatot ellenőrizze le Status menü 3G/4G menüpontjában.

7 Vodafone modem telepítése Vodafone mobilinternet esetén szükséges az APN átállítása. Ehhez lépjen a Network menü 3G/4G menüpontjába az Advenced Settings menüpontba és állítsa át a következő paramétereket: Set the Dial Number, APN, Username and password manually Dial number: *99# APN: standardnet.vodafone.net User name / Password: Üres Mentse el a beállításokat, majd bontsa a kapcsolatot és csatlakozzon újra. A kapcsolatot ellenőrizze le Status menü 3G/4G menüpontjában.

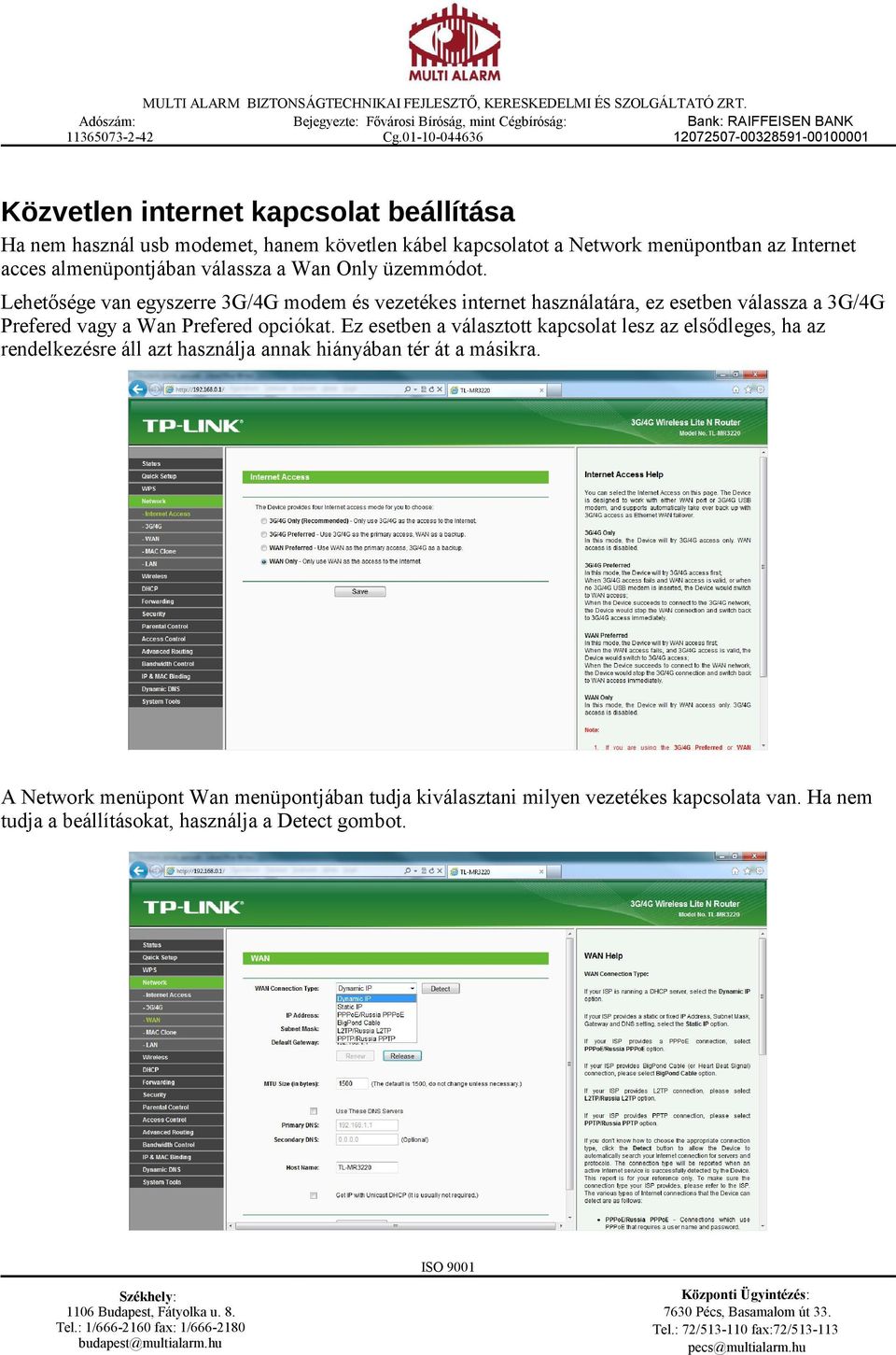

8 Közvetlen internet kapcsolat beállítása Ha nem használ usb modemet, hanem követlen kábel kapcsolatot a Network menüpontban az Internet acces almenüpontjában válassza a Wan Only üzemmódot. Lehetősége van egyszerre 3G/4G modem és vezetékes internet használatára, ez esetben válassza a 3G/4G Prefered vagy a Wan Prefered opciókat. Ez esetben a választott kapcsolat lesz az elsődleges, ha az rendelkezésre áll azt használja annak hiányában tér át a másikra. A Network menüpont Wan menüpontjában tudja kiválasztani milyen vezetékes kapcsolata van. Ha nem tudja a beállításokat, használja a Detect gombot.

9 Portok beállítása Ahhoz hogy a rögzítő az internetről látható legyen a routeren a szükséges portokat át kell engedni. Ehhez menjen a Forwarding menüpont Virtual Servers menüpontjába. A 34567, 80, portokat állítsa be a es ip címhez : a CMS távoli beállításokhoz, a 80-as a távoli HTML nézethez, a a távoli mobil betekintéshez kell. upnp kikapcsolása A routeren alapértelmezésben be van kapcsolva az upnp szolgáltatás. Mivel a rögzítőn alapértelmezésben nincs bekapcsolva és a portokat kézzel adtuk meg, más eszköz pedig nem csatlakozik rendszerünkhöz, biztonsági okokból ezt kapcsoljuk ki. A Forwarding menüpont upnp menüpontjában kattintson a Disable kapcsolóra.

10 Dinamikus DNS beállítása Mivel a mobil szolgáltató minden csatlakozásnál más IP címet ad, ezért szükség lesz egy dinamikus IP címhez rendelt domain névhez, ami folyamatosan frissül. Ehhez regisztráljon például a No-IP.com weboldalon egy ingyenes host nevet: Lépjen a oldalra Regisztráljon egy felhasználó nevet Kattintson rá a visszaigazoló levélben küldött linkre Lépjen be a felhasználó nevével, jelszavával Válassza az add host menüpontot Hozzon létre egy hostot (Jelen példánkban a multialarmcctv.no-ip.org címet hoztuk létre.)

11 Lépjen be a router menüjébe és a Dynamic DNS menüpontba állítsa be a következőket: Service Provider NO-IP user name: <a no-ip címen regisztrált felhasználó név> password: <a no-ip címen regisztrált jelszó> domain name: <a no-ip címen megadott host név> Enable DDNS: bekapcsolva Login gombbal tud bejelentkezni és tesztelni a beállításokat másodperc múlva a Succesed feliratnak kell megjelennie. Ez után már a lefoglalt host néven elérhető az eszköze.

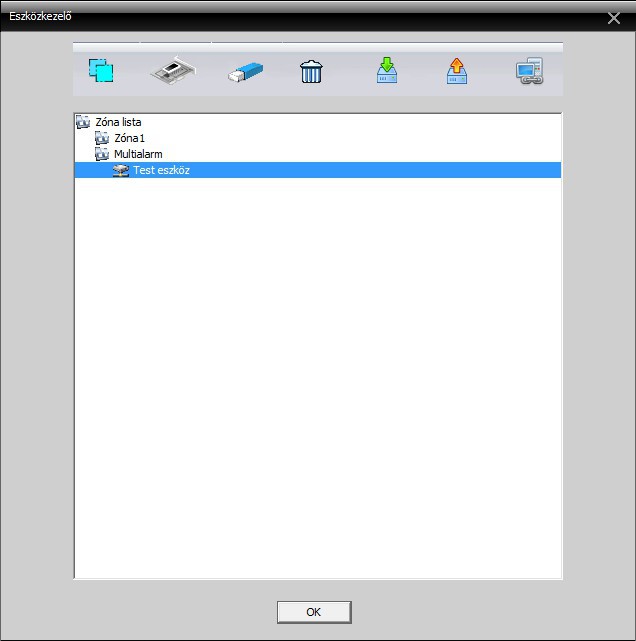

12 Csatlakozás CMS szoftverrel A megjelenítő számítógépre telepítse a rögzítőhöz mellékelt CMS megjelenítő alkalmazást. Indítsa el, majd kattintson az eszközkezelő gombra. A feljövő ablakba válassza az eszköz hozzáadása gombot.

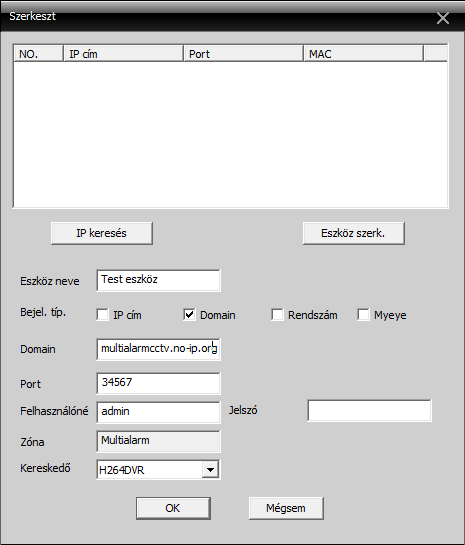

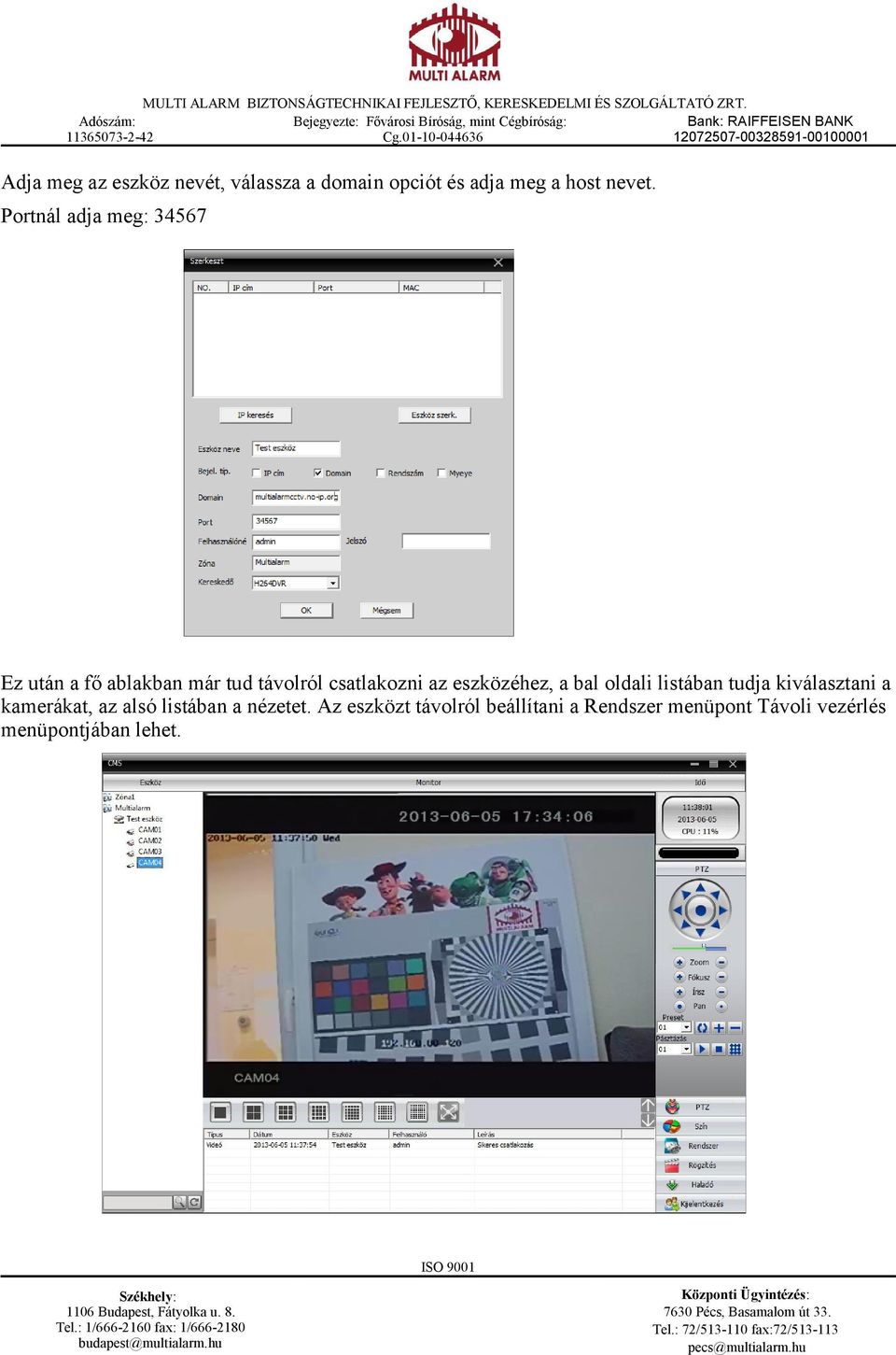

13 Adja meg az eszköz nevét, válassza a domain opciót és adja meg a host nevet. Portnál adja meg: Ez után a fő ablakban már tud távolról csatlakozni az eszközéhez, a bal oldali listában tudja kiválasztani a kamerákat, az alsó listában a nézetet. Az eszközt távolról beállítani a Rendszer menüpont Távoli vezérlés menüpontjában lehet.

14 Csatlakozás Meye alkalmazással Telepítse az Androidos telefonjára a Google Play áruházból az ingyenes MEYE alkalmazást. Indítsa el, válassza a New Device opciót. Adja meg az alábbi paramétereket: Device Name: <Az eszköz neve, amilyen néven látni akarja> Adress: <A kiválasztott host név> Port: User name: Admin Password <A rögzítő jelszava>

15 Csatlakozás VMeye alkalmazással Telepítse az IPhone telefonjára a AppStore-ról az ingyenes VMeye alkalmazást. Indítsa el, válassza a New Device opciót. Adja meg az alábbi paramétereket: Name: <Az eszköz neve, amilyen néven látni akarja> Adress: <A kiválasztott host név> Port: User name: Admin Password <A rögzítő jelszava>

16 1. Melléklet A routerrel kompatibilis modemek A router az alábbi modemeket tudja kezelni: (Gyártói leírásból) HUAWEI E398(4G), E392(4G), E122, E1262, E1550, E1552, E156, E156B, E156C, E156G, E160, E160E, E160G, E169, E1692, E169G, E173, E1750, E1752, E1756, E1762, E1782, E180, E1800, E1820, E182E, E220, E226, E230, E270, E272, E870, EC122, EC1260, EC1261, EC169, K3520, K3565, K3715,K3765, K4505, E368 ZTE MF190, MF626,MF627, MF636, MF637, MF637U, MF645, MF668, MF668+, MU351, MF591, MF683 NOVATEL U760 NOKIA CS-10, CS-12, CS-15 ONDA MSA501HS, MT833UP, MW100HS, MW833UP ALCATEL X060S, X070S, X080S 4G SYSTEM XSStick W12 CSL U1-TF, U1 SAMSUNG SGH-H128 BANDRICH BANDLUXE C321, C120 BLUE CUBE H01 Blue-Link BL-HD72A BM WM78 DLINK DWM-151, DWM-152, DWM-156, DWM-652 E-TOUCH WM78 GLBETRTTER GI0452 HAIER CE100, OLIVE VME110, WM200 HSDC Hsdc-03 MWALKER MBD-100HU

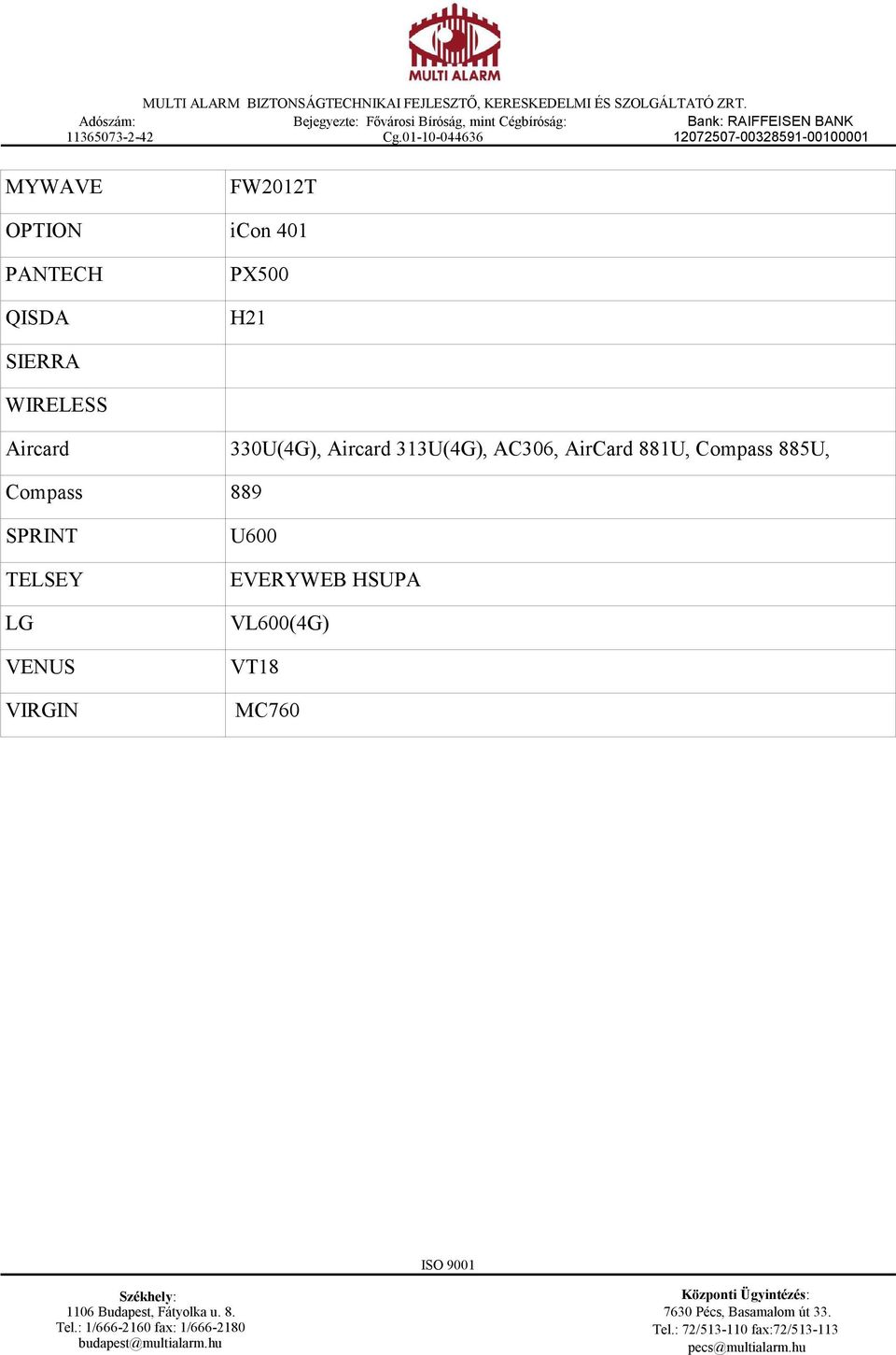

17 MYWAVE FW2012T OPTION icon 401 PANTECH PX500 QISDA H21 SIERRA WIRELESS Aircard 330U(4G), Aircard 313U(4G), AC306, AirCard 881U, Compass 885U, Compass 889 SPRINT U600 TELSEY EVERYWEB HSUPA LG VL600(4G) VENUS VT18 VIRGIN MC760
