Felhasználói Kézikönyv alarm shop

Átírás

1 1

2 TARTALOMJEGYZÉK Chapter 1: Figyelmeztetés, Csomagolás...4 Chapter 2: Csatlakoztatás Előlap (Front Panel) CH Előlapői Panel (Front Panel) CH Előlapői Panel (Front Panel) CH Előlapői Panel (Front Panel) Hátoldal (Rear Panel) CH Csatlakozó Panel (Rear Panel) CH Csatlakozó Panel (Rear Panel) CH Csatlakozó Panel (Rear Panel) Távirányító illetve USB egér használata (Remote Control) Hard Drive Installáció Kamera és Monitor csatlakoztatása (Camera and Monitor Connection) Tápellátás (Power Supply connection)...12 Chapter 4: DVR bekapcsolása (DVR Boot up) Rendszer betöltődése (Rendszer Inicialization) Kezdő képernyő (Main Interface)...13 Chapter 5: DVR Menü Menütérkép, fő menüpontok áttekintése (Main Menu Preview) Főmenü (Main Menu) Kamera (Camera setup) Felvétel (Record setup) Hálózat (Network Set) Keresés (Recording Search) Lejátszás (Multi player) Készülék Kezelése (Device Management) HDD Kezelés (HDD Management) Riasztás Beállítás (Alarm Set)...20 Üzenet a riasztásról -ben ( Alarm Notification) PTZ Vezérlés (PTZ Setup) Mobil (Mobile)...22 Csatlakozás Mobiltelefonról (Mobile Phone Access) Mozgás Érzékelés (Motion Detect) Fő Rendszerbeállítások (System Function) Idő (Time Set) Jelszó (Password) Video (Video Setup) Nyelv (Language)

3 Információ (Info) Karbantartás (System Maintenance)...24 Chapter 6: Hálózat és a Net-Viewer Program Hálózati beállítások - Távoli hozzáférés Internet Explorerrel Bejelentkezés a Net-Viewer programba (Log-in to NetViewer) Net-Viewer Fő Menüpontok (Main Interface of Net-viewer) Menürészek (Menu column) Élőkép (Live) Visszajátszás (Playback) Beállítás (Remote setting) Hely beállítások (Local set) Rögzítés Riasztás Beállítása (Recording Alarm setting) Telepítési Vázlatok

4 1.1 FIGYELMEZTETÉS: SOHA NE HELYEZZÜK A KÉSZÜLÉKET AZ ALÁBBI HELYEKRE: Zárt, vagy rosszul szellőző helyek (pl. szekrény) Közvetlenül egy másik készülék tetejére vagy alá Olyan felületre ami elzárná a készülék szellőzőréseit SOHA NE TEGYÜK KI A KÉSZÜLÉKET ÉS AZOK TARTOZÉKAIT A KÖVETKEZŐ HATÁSOKNAK: Közvetlen napfénynek vagy olyan készülékek közelébe amik nagy hőt termelnek Csapadék vagy magas páratartalom Bárminemű alarm ütés, rázás, ami maradandó károsodást okozhat shop a készülékben Bármilyen mágneses behatásnak: mint hangszórók, transzformátorok, stb. közelében Intenzív vibráció EGYÉB FIGYELMEZTETÉSEK Csak áramtalanítás után nyissuk ki a készülék fedőlapját. A készülék belsejében nagyfeszültségű alkatrészek vannak, melyek érintése életveszélyes. Áramütés veszély! Ha a készüléket hosszabb ideig nem használjuk, húzzuk ki a hálózati csatlakozót a fali konnektorból. Amennyiben a hálózati kábelen sérülést észlel, húzza ki a készüléket és forduljon szakszervizhez. Sérült hálózati kábel használata tüzet vagy áramütést okozhat! Soha ne nyúljunk a hálózati kábelhez nedves kézzel, mert az áramütést okozhat! A készüléket egy jól szellőző helyre telepítsük. Mielőtt bármilyen kábelt csatlakoztat, vagy eltávolít, kérjük húzza ki a készülék hálózati csatlakozóját. Soha ne használja a készüléket fürdőszobában vagy más nedves helységben! 4

5 A doboz tartalma: DVR x 1 + Kezelési leírás Tápegység x 1 Tápkábel x 1 Távirányító x 1 16CH - 4-8CH - USB egér x 1 CD-ROM (kliens szoftver) x 1 Kérjük feltétlen olvassa el ezt a kezelési útmutatót mielőtt rendszerét telepíti! FIGYELEM: Az elhasznált elemeket soha ne próbáljuk meg feltölteni, szétszedni, az elem pólusait elektromosan rövidrezárni, vagy vegyesen más típusú elemekkel együtt használni. Mindig párosával cseréljünk elemet!tureser 2:Layout 5

6 2.1 Előlap (4ch) Előlapi Panel 1 USB Port 11 PAUSE: Pillanat megállító gomb 2 PWR: LED kijelző 12 PLAY: Lejátszás 3 Fogadja a távirányító jeleit 13 FWD: Léptetés jobbra 4 HDD: állapot kijelzése 14 STOP: Megállítás 5 Csatornák 1-4-ig 15 REC: Rögzítő indítása 6 REW: Hátra léptetés, Léptetés balra 16 MENU/ESC: Menü / Kilép 7 UP: Léptetés fel 8 SEL/EDIT: Kiválasztó gomb/ Szerkesztés, Főmenü 9 DOWN: Léptetés le 10 PTZ: Belépés a PTZ vezérlés menübe 6

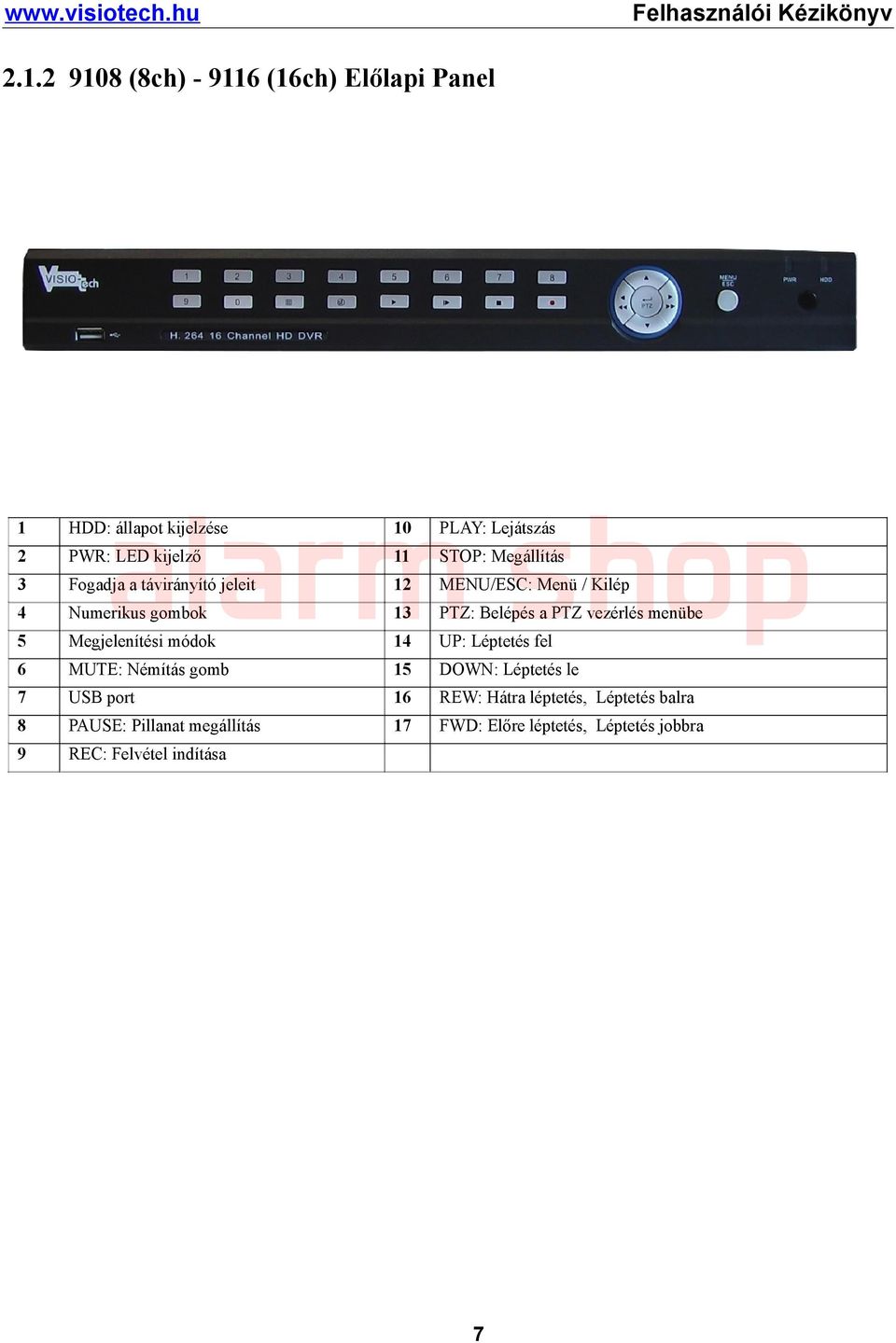

7 (8ch) (16ch) Előlapi Panel 1 HDD: állapot kijelzése 10 PLAY: Lejátszás 2 PWR: LED kijelző 11 STOP: Megállítás 3 Fogadja a távirányító jeleit 12 MENU/ESC: Menü / Kilép 4 Numerikus gombok 13 PTZ: Belépés a PTZ vezérlés menübe 5 Megjelenítési módok 14 UP: Léptetés fel 6 MUTE: Némítás gomb 15 DOWN: Léptetés le 7 USB port 16 REW: Hátra léptetés, Léptetés balra 8 PAUSE: Pillanat megállítás 17 FWD: Előre léptetés, Léptetés jobbra 9 REC: Felvétel indítása 7

8 2.2 Hátoldali Panel Csatlakozó Panel Fizikai port Csatlakozási mód 1 Video input Kamera bemenet BNC csatlakozó) 2 Video output Video kimenet monitorhoz (BNC csatlakozó) 3 Audio input Audiojel bemenet (RCA csatlakozó) 4 Audio output Audiojel kimenet (RCA csatlakozó) 5 Ethernet: Port Intranet, internet csatlakozás(rj45 csatlakozó) 6 VGA Port Csatlakozás VGA monitorhoz 7 USB Port USB egység csatlakoztatása (Flash Drive, Hard Drive) 8 RS-485/Sensor/Alarm RS485/Sensor/Alarm csatlakozó 9 Power Port Hálózati csatlakozó - DC12V 3A 8

9 Csatlakozó Panel Fizikai port Csatlakozási mód 1 Video input Kamera bemenet BNC csatlakozó) 2 Video output Video kimenet monitorhoz (BNC csatlakozó) 3 Audio input Audiojel bemenet (RCA csatlakozó) 4 Audio output Audiojel kimenet (RCA csatlakozó) 5 Ethernet: Port Intranet, internet csatlakozás(rj45 csatlakozó) 6 VGA Port Csatlakozás VGA monitorhoz 7 USB Port USB egység csatlakoztatása (Flash Drive, Hard Drive) 8 RS-485/Sensor/Alarm RS485/Sensor/Alarm csatlakozó 9 Power Port Hálózati csatlakozó - DC12V 3A 9

10 Csatlakozó Panel 1 Video input Kamera bemenet ( BNC csatlakozó) 2 Video alarm output Video kimenet monitorhoz shop (BNC csatlakozó) 3 Audio input Audiojel bemenet (1-4, BNC csatlakozó) 4 Audio output Audiojel kimenet (BNC csatlakozó) 5 Ethernet: Port Internet csatlakozás (RJ45 csatlakozó) 6 Audio input (5-16)) Audiojel bemenet (5-16, Soros csatlakozó) 7 USB Port USB egység csatlakoztatása (Flash Drive, Hard Drive) 8 RS-485/Sensor/Alarm RS485/Sensor/Alarm csatlakozó 9 VGA Port Csatlakozás VGA monitorhoz 10 Power Port Hálózati csatlakozó - DC12V 8.33A 11 Power Switch Be/Ki kapcsoló RS485/Sensor/Alarm port funkciók: Alarm bemenet: Csatlakoztassa a szabványos jelölések szerint ([-] sensor, G (GND),[+] csatorna bemenet. Alarm kimenet: out -tal jelölt portok. PTZ Port:Csatlakoztassa a kamerát az RS-485A vagy RS485B átviteli szabvány szerint. 10

11 2.3 Távirányító Csatorna választó Numerikus gombok 3 ALL Minden csatorna nézet 4 Menu Belépés/Kilépés a Főmenübe 5 FEL gomb 6 LE gomb 7 / Balra / Jobbra gomb 8 SEL Kiválasztó gomb/ Szerkesztés 9 Léptetés hátra 10 Lejátszás, Belépés a keresés menübe 11 Léptetés előre 12 Rögzítés indítása 13 Pillanatmegállítás 14 Folyamat megállítása (lejátszás, rögzítés) 15 Audio Hang 16 Mute Némít REC Rögzítés indítása SEARCH Belépés a keresés menübe 2 2 2*2 kamerás nézet kamerás nézet kamerás nézet AUTO Automatikus nézet 0~9 Numerikus gombok DISPLAY Léptetés a többkamerás nézetek között MODE FEL LE / Balra / Jobbra ENTER Választ / Szerkeszt gomb; Belépés gomb Menu/ESC Belépés a főmenübe / Kilépés PIP PIP megjelenítési mód MUTE Némít FWD Léptetés előre(x2 x4 x8) REW Léptetés hátra(x2 x4 x8) PLAY Lejátszás, Belépés a keresés menübe STOP Folyamat megállítása (lejátszás, rögzítés) PAUSE/ Pillanatmegállítás, léptetés képkockánként FRAME SLOW (1/2 1/4 1/8)Lassú lejátszás Z+ Képterület nagyítása Z- Képterület nagyításának csökkentése F+ Focus+ F- Focus- I+ PTZ fényerő növelése I- PTZ fényerő csökkentése 9116 PTZ PTZ vezérlés LOCK Rendszer lezárása jelszóval 11

12 USB egér használata Ön használhat USB egeret is a DVR vezérlésére. Kattintás a bal egér Paraméterek kijelölése/törlése gombbal Ablakok bezárása a bal felső sarokban található X gombra Kattintás a jobb egér gombbal Dupla kattintás a bal egér bombbal Egérmozgatás Görgetés Teljes képernyős és osztott képes megjelenítések közötti váltás. Élőképes lejátszásnál egy pop-up menü jelenik meg. Kamera képének kinagyítása. Menüpontok kiválasztása Paraméterek értékének változtatása 3.1 Hard Drive Installáció (HDD beépítése, csak szakember végezheti) Ne távolítsa el a HDD-t a DVR-ből működés közben. (1) Távolítsa el a csavarokat és nyissa fel a DVR tetejét. (2) Csatlakoztassa a kábeleket a HDD-hez. (3) Helyezze vissza óvatosan a DVR tetejét és csavarja vissza a csavarokat. 3.2 Kamera és Monitor csatlakoztatása. Csatlakoztassa a kamerát a DVR kamera bemenetére (CH1-16: Kamera bemenet), majd a monitort a készülék video kimenetére (monitor kimenet, BNC csatlakozó) vagy a VGA kimenetére (ha a készüléke rendelkezik VGA kimenettel, típustól függ). Ha PTZ vezérelt kamerát használ, RS485 A & B csatlakozó segítségével csatlakoztassa. 3.3 Tápellátás Csak a DVR-hez kapott tápegységet használja készüléke hálózatra való csatlakoztatására 12

13 4.1 Rendszer betöltődése Csatlakoztassa a készüléket a táphálózatba, nyomja meg a bekapcsoló gombot. A rendszer betöltődik (boot-up). 4.2 Kezdő képernyő. Rendszer betöltődése után a kezdő képernyő jelenik meg. Ha még nem csatlakoztatott kamárákat a DVR-hez, akkor a képen látható kezdő képernyő jelenik meg.ha már csatlakoztatott kamerákat, akkor azoknak alarm az élő képei lesznek láthatóak. shop Ha egeret használ, akkor a teljes képernyős nézethez kattintson duplán az élő képek bármelyikére, visszalépéshez ismét kattintson rá duplán. A jobb egérgombra előugró menüben további nézetek közül választhat. Távirányító számozott gombjaival a kívánt csatorna számának megnyomásával teljes képernyős nézetet érhet el. További nézetet az ALL gombbal vagy DVR típustól függöen a 2x2, 3x3, 4x4 gombbal érhet el. Chapter 5: DVR Menu Távirányító SEL gombjának segítségével egy előugró menüből gyorsan elérhető, fő paramétereket tartalmazó menüpontokat találhat. 4-8 CH FŐMENÜ, PTZ VEZÉRLÉS, PIP MEGJELENÍTÉSI MÓD, VIDEO KERESÉS, NÉMÍTÁS, FELVÉTEL INDÍTÁS, FORGATÁS INDÍTÁS, IP NÉZET INDÍTÁS, ÁTKAPCSOLÁS VGA KIMENETRE 16 CH FŐMENÜ, MULTIKÉP, PIP MEGJELENÍTÉSI MÓD, DIGITÁLIS KÉPTERÜLET NAGYÍTÁS, VIDEO KERESÉS, NÉMÍTÁS, FORGATÁS INDÍTÁS, IP NÉZET INDÍTÁS, ÁTKAPCSOLÁS VGA KIMENETRE 13

14 5.1 Fő menüpontok áttekintése (menütérkép) Kamera Felvétel Hálózat Keresés Szín, Név Kijelzés, Pozíció Keresés Visszajátszás Fájl lista 4-8 CH: Főmenü HDD Riasztás beállítás Készülék PTZ Mobil Mozgás MD terület Dátum/Idő. Jelszó Rendszer Video Nyelv Infó Karbantartás Kamera Felvétel Hálózat Keresés Szín, Név Kijelzés, Pozíció Keresés Visszajátszás Fájl Lista Log Keresés Mentés HDD 16 CH: Főmenü Készülék Riasztás PTZ KB Mozgás MD Terület Dátum/Idő Jelszó Rendszer Video Nyelv Info 14 Karbantartás

15 5.2 Főmenü (Main Menu) A távirányítón lévő Menü gomb megnyomásakor (vagy az előlapon lévő MENÜ gombbal) a FŐMENÜ jelenik meg. A menüpontok közötti navigáláshoz használhatja az előlapon lévő REW, FWD, SEL gombokat is, a visszalépéshez pedig az ESC gombot, illetve a távirányítón lévő < > nyilazott gombokat. 16 CH: MENÜ-FŐMENÜ Kamera (Camera setup) FŐMENÜ - KAMERA beállítható a kamerák pozíciója és a megjelenítésénél látható név. FŐMEÜ - KAMERA - SZÍN - ÉLŐ beállítható, hogy élő nézetben vagy alarm felvételnél látható legyen shop a kamera képe. Beállítható, hogy élő nézetben vagy felvételnél látható legyen az idő. Kamerák neve max. 8 karakter lehet. FŐMEÜ KAMERA SZÍN - BEÁLLÍTÁS. Beállítható még : Színárnyalat, Fényerő, Kontraszt, Telítettség. Magyarázat: 1 Változtatások életbelépéséhez kattintson a ALKALMAZ gombra és a felugró ablakban az OK gombra. 2 Módosítások eldobásához kattintson a KILÉPÉS gombra. 3 ALAPHELYZET gombbra kattintva minden érték a gyári alapértékre változik. 4-8 CH DVR: FŐMENÜ RENDSZER VIDEO. Ebben a menüpontban a VÁRAKOZÁSI IDŐ funkcióban megadható a kamerák képének görgetési ideje (másodpercben), utána nyomja meg az ALKALMAZ gombot. A kezdő képernyő helyzetbe a FORGATÁS INDÍTÁSA után válasszon egy kamerát, váltson teljes képernyős nézetbe, ezek után a rendszer a kamerák képeit az előre beállított időközönként sorrendben mutatja. Alapbeállítás: 3 másodperc Állítható időintervallum: 0~300 másodperc Beállítható a VGA kimenet felbontása, Video rendszer típusa, Hangerő, Szélek ( Margók beállítása), Privát terület. Privát terület: maximum 4 területet választhat kameránként. A területek által lefedett kép nem lesz rögzítve. A területek nagysága a négyzetek széleinél fogva, helyzetük felszínüknél fogva változtathatók. (egér segítségével). 15

16 16 CH DVR: FŐMENÜ RENDSZER VIDEO. Ebben a menüpontban a VÁRAKOZÁSI IDŐ funkcióban megadható a kamerák képének görgetési ideje (másodpercben), utána nyomja meg az ALKALMAZ gombot. A kezdő képernyő helyzetbe a FORGATÁS INDÍTÁSA után válasszon egy kamerát, váltson teljes képernyős nézetbe, ezek után a rendszer a kamerák képeit az előre beállított időközönként sorrendben mutatja. Alapbeállítás: 3 másodperc Állítható időintervallum: 0~300 másodperc SORREND: Megadható, hogy mely kamerák jelenjenek meg a görgetés funkcióban, illetve hányas kamera csoportokban tegye azt (Kameránként, 4 kameránként, 9 kameránként...). Beállítható a VGA kimenet felbontása, Video rendszer típusa, Hangerő, Szélek ( Margók beállítása), Privát terület. Privát terület: maximum 4 területet választhat kameránként. A területek által lefedett kép nem lesz rögzítve. A területek nagysága a négyzetek széleinél fogva, helyzetük felszínüknél fogva változtathatók. (egér segítségével) Felvétel (Record setup) rögzített felvétel (video) hossza (15, 30, 45, 60 perc). Kattintson a FŐMENÜ - FELVÉTEL menüpontra hogy beállítsa a felvétel paramétereit. Funkciók: [Felvételi Mód] választhat az ÜTEMEZETT és a MINDÍG módok közül. [Tömörítési idő] beállítható a (folyamatosan) kameránként A FELVÉTEL BEÁLLÍTÁSA menüben csatornánként engedélyezhető vagy tiltható a rögzítés, annak felbontása, minősége, illetve hanggal vagy hang nélkül rögzítsen. FELBONTÁS lehet D1, HD1 and CIF; és a MINŐSÉG lehet Best (Legjobb), Jó, Normal. CIF - Jelentés: A CIF felbontás (Common Intermediate Format) megnevezést eredetileg az analóg megfigyelõ rendszereknél használták. A CIF értéke PAL rendszer esetén 352x288, NTSC rendszerben 352x240 képpont. NTSC: D1(704x480) / HD1(352x480) / CIF(352x240) PAL: D1(704x576) / HD1(352x576) / CIF(352x288) Ha azt akarja hogy egész nap rögzítsen a DVR, állítsa MINDÍG-re. ÜTEMEZÉS: először döntse el, hogy melyik csatornát szeretné beállítani (CH1...vagy Mind). A hét minden napjára külön be lehet állítani időzítést. RIASZTÁS: Csak akkor rögzít, ha a RIASZTÁS menüben megadott feltételek teljesülnek. Ha mozgásra akarja a rögzítést aktiválni, akkor először a mozgásérzékelést kell beállítania a FŐMENÜ - KÉSZÜLÉK - MOZGÁS - MD TERÜLET BEÁLLÍTÁS menüpontban. Ebben a menüpontban beállított terület a mozgásra érzékeny terület (Egy fa lombja, ha fújja a szél, a mozgás miatt a rögzítő annak a képét állandóan rögzítené. Ha nem akarja hogy erre a mozgásra is riasszon a készülék, akkor vegye ki a kijelölést a területről). Beállítások után kattintson az ALKALMAZ gombra. 16

17 5.2.3 Hálózat (Network Set) Válasszon hálózat típust: DHCP, Kézi, PPPOE A DHCP szerver-kliens alapú protokoll, a kliensek által küldött DHCP kérésekből, és a szerver által adott DHCP válaszokból áll. A DHCPvel dinamikusan oszthatóak ki IP-címek. PPPoE (Point-to-Point Protocol over Ethernet) protokollok: A PPPoE protokoll és egy szélessávú modem segítségével a helyi hálózatot használó ügyfelek egyedi hitelesített hozzáférést kaphatnak a nagy sebességű adathálózatokhoz. KÉZI: a felhasználó adja meg az IP címet és más hálózati címet. Ebben az esetben meg kell adni a DNS server IP címét is. Pl.: vagy Megadhatja az átjárója IP címét is DNS server címnek. A Dinamikus DNS DDNS szolgáltatás arra való, hogy gépünket domain névvel ruházhassuk fel ami a saját gépünk IP-címére mutat. Ennek akkor van jelentősége, ha dinamikus IP-vel rendelkezünk, tehát nem kértünk fix IP címet internet szolgáltatónktól. 17

18 5.2.4 Felvétel keresése (Recording Search) Rögzített video keresése: FŐMENÜ KERESÉS Válassza ki a kívánt dátumot és időt, nyomja meg a KERESÉS gombot. Az összes felvétel látható lesz arra a napra. Ha a jelölő négyzetek segítségével kiválasztja a dátumot, időt és rákattint a VISSZAJÁTSZÁS menüpontra, a rügzített videó lejátszása elindul. Kiválasztható még, hogy mely kamerák által rögzített videot szeretnénk lejátszani egyszerre. Ha a FÁJL LISTA menüpontra lép, a kiválasztott dátum és idő szerinti összes rögzített videofájl listája látható lesz. A videók lejátszási sebessége változtatható 2x, 4x, 8x, lassú lejátszás 1/2x, 1/4x, 1/8x, normál lejátszás, pillanatmegállítás, kockáról kockára lejátszás. A hangerő változtatható a hangerő vezérlővel. FÁJL LISTA Ebben a menüpontban látható az összes rögzített video lista formájában. Csoportosíthatóak a rögzítés módja szerint: mind, normál, riasztás. Válasszon egyet és a nevére állva nyomja meg távirányítóján a SEL gombot, ekkor a lejátszás elindul. Több fájlt is kijelölhet egyszerre a mellettük lévő jelölőnégyzet segítségével. ELSŐ:A rögzített fájlok listájában az első oldalra ugrik. ELŐZŐ: A rögzített fájlok listájában az előző oldalra ugrik. KÖVETKEZŐ: A rögzített fájlok listájában a következő oldalra ugrik. UTOLSÓ: A rögzített fájlok listájában az utolsó oldalra ugrik. ÖSSZES: Az összes fájl kijelölése. ELLENKEZŐ : Kijelölés megfordítása MENTÉS: Kiválasztott fájlok mentése külső tárolóra. KILÉPÉS: Kilépés Rögzített fájlok mentése (Recording File Backup) A kijelölt fájl mentéséhez nyomja meg a MENTÉS gombot. Az adattárolóra történő másolás után nyomja meg az OK gombot.. Magyarázat: A mentett fájl H264 formátumban lesz, AVI formátumba Multimedia Player programmal tudja átkonvertálni. 18

19 5.2.5 Lejátszás (Multi player) 1 Másolja a fájlokat a PC-re. 2 Nyissa meg a multimedia player-t és kattintson a File - Local (F) menüpontra hogy kiválassza/megkeresse a mentett fájlokat, utána kattintson az Open gombra. Megjegyzés: a kiválasztott fájlnak *.264 formátumunak kell lennie. 3 Mentett fájl megnyitása: Kattintson a Play menüpontra, hogy a kiválasztott fájl lejátszása elinduljon. Kattintson a gombra, hogy megjelenítse a vezérlőpanelt. Vezérlőpanel: Dátum: a rögzített fájl dátuma a jobb sarokban látható; 1 Lejátszás 10 Összes ablak 2 Előző mentett fájl 11 Ablak hozzáadása 3 Pillanatmegállítás 12 Indít 4 Megállítás 13 Vág 5 Előző/Következő képkocka 14 Töröl 6 Lejátszás sebessége 15 Konvertálás AVI formátumba 7 Következő óra 16 OSD 8 Pillanatkép mentése 17 Némítás 9 Ablak méretének visszaállítása 18 Hangerő 19

20 5.2.6 Készülék Kezelése (Device Management) KÉSZÜLÉK menüpontban található almenük: HDD, RIASZTÁS, PTZ, MOBIL, MOZGÁS, HDD kezelés (HDD Management) Kattintson a FŐMENÜ KÉSZÜLÉK - HDD menüpontra. Amikor behelyez egy HDD (merevlemezt), a készülék érzékeli hogy formázott vagy nem. ÖSSZES/SZABAD: Megmutatja a HDD teljes kapacitását. Megmutatja a HDD szabad kapacitását SZABAD IDŐ: Megmutatja, hogy a jelenlegi beállításokkal körülbelül mennyi időt tud rögzíteni. FELÜLÍRÁS: Ha a felülírást választja, a készülék a legrégebbi rögzített fájlt felülírja. Ha nem választja a felülírást, akkor a rögzítés leáll amikor megtelt a HDD. HDD FORMÁZÁS: Ebben a menüpontban a HDD formatálását végezheti. Mielőtt elindítaná a rögzítést, érdemes a tárolót formatálni. USB FORMÁZÁS: Ebben a menüpontban az USB formatálását végezheti Riasztás Beállítás (Alarm Set) Kattintson a RIASZTÁS menüpontra. I/O ÁLLAPOT : NO (Normal-Nyitott), NC (Normal-Zárt) és KI. Állítsa Normal-nyitott -ra, ha riasztóhoz külső érzékelőt használ és alapállapota nyitott, állítsa Normal-zárt -ra, ha riasztóhoz külső érzékelőt használ és alapállapota zárt, állítsa KI -re ha nem használ külső érzékelőt típusú DVR nem rendelkezik I/O menüponttal. (Nincs külső sensor csatlakoztatási lehetőség) 20

21 SZIRÉNA: Ki/Be, a készülék rendelkezik beépített hangszóróval. MD RIASZTÁS: A kamera képének kijelölt részén mozgásra riasztási jelet küld. HDD NINCS: Bejelölve a belső sziréna hangjelzést ad és egy H jelet jelenít meg a képernyőn, ha nem érzékeli a HDD jelenlétét vagy nincs formatálva a tároló. Ha nincs bejelölve a funkció, csak egy H jel jelenik neg (hangjelzés nem) ha nem érzékeli a HDD jelenlétét HDD HELY: Bejelölve a belső sziréna hangjelzést ad amikor a HDD tároló kapacitása a végéhez közelít. NINCS VIDEO: Bejelölve a belső sziréna hangjelzést ad és a képernyőn a nincs video jel jelenik meg ha nem érzékeli a kamerák jelét. Ha nincs bejelölve ez a funkció, a rendszer hangjelzés nélkül csak a nincs video jel feliratot jeleníti meg a képernyőn. IDŐTARTAM:Ria.Idő(0mp,10mp,20mp,40mp,60mp) Sziréna (0mp,10mp,20mp,40mp,60mp). Előfelv.: Riasztáskor előbb kezdi rögzíteni a kamera képét, így a mozgás előtti események visszanézhetők. Üzenet küldése -ben ( Alarm Notification) Kattintson az menüpontra. BEÁLLÍTÁS menüpontban beállíthatja az küldéséhez szükséges paramétereket. SSL- biztosítja a biztonságos kommunikációt. Autentikációhoz digitálisan aláírt tanusítványokat használ, a kommunikáció így titkosítva zajlik Válassza az SSL funkciót, ha Gmail servert használ levélküldéshez. Példa Gmail használata esetén: BE SSL: BE SMTP PORT: SMTP SZERVER: smtp.gmail.com KÜLDŐJE: xy@gmail.com (az Ön fiókneve) SMTP JELSZÓ : ******* (a gmail fiók jelszava) CÍMZETT : x@y.hu (ahova szeretné a pillanatképeket küldeni) INTERVALLUM: -ek közötti időtartam. Példa egy t-online használata esetén: SMTP Port: levélküldő SMTP szerver portszáma. Pl: 25 SMTP SZERVER : levélküldő szerver címe. Pl: mail.t-online.hu KÜLDŐJE: küldő címe és egyben a levélküldő szervernél használt felhasználónév. SMTP JELSZŐ : levélküldő szervernél használt jelszó. CÍMZETT: címzett címe. NTERVALLUM: -ek közötti időtartam PTZ Beállítás (PTZ Setup) Kattintson a PTZ menüpontra. Válassza ki a csatornát, amit vezérelni szeretne. Válassza ki a PTZ protocol (Pelco-D or Pelco-P) Sebesség PTZ vezérlés kommunikációjának átviteli sebessége (1200/2400/4800/9600) Adat bit, Stop bit, Paritás,Cruise. 21

22 Mobil Kattintson a MOBIL menüpontra. FELHASZNÁLÓ NÉV: DVR-nél használt név. FELHASZNÁLÓ JELSZÓ: DVR-nél használt jelszó. SZERVER PORT: Mobil megjelenítési port 1024 és között. Először csatlakoztassa a DVR az Internetre, állítsa be a DVR portszámot és a server portszámot ami nem ugyanaz, mint a hálózati beálllításnál megadott érték. Mobiltelefon Elérés (Mobile Phone Access) Ez a DVR jelenleg kompatibilis a következő rendszert használó mobiltelefonokkal: Windows Mobile és Symbian operációs rendszer 3G hálózattal. Mielőtt csatlakozna alarm a DVR-hez mobitelefonról, állítsa be a hálózati shop paramétereket. Szintén meg kell adnia a MOBIL menüben a felhasználónevét, jelszavát, és be kell állítania a Server Port számot Ezt a portot meg kell nyitni a routere port forwarding menüjében a DVR IP címéhez. Egyszerre csak egy csatorna nézhető mobil rendszeréről. A megjelenítés sebessége függ az internetkapcsolat sebességétől Mozgás Érzékelés (Motion Detect) Kattintson a MOZGÁS menüpontra. Ebben a menüpontban beállíthatja a kamerák mozgás érzékelését, és kijelölhet a kamera képeken területeket, amikre a DVR meghatározott jelzéseket tud adni. MD TERÜLET - BEÁLLÍTÁS: Itt tudja beállítani a kamera képének mozgásra érzékeny területét. A kamerák képe 15*12 képkockára van felosztva. A piros négyzettel takart területek mozgásra érzékenyek. Az érzékenységi szint 1-8-ig állítható. 22

23 5.2.7 Rendszerbeállítás (System Function) A FŐMENÜ az alábbi almenüket tartalmazza: DÁTUM/IDŐ, JELSZÓ, VIDEO, NYELV, INFO, KARBANTARTÁS Idő Beállítás (Time Set) DÁTUM/IDŐ. Beállíthatja a dátumot, időt, időformátumotot, időzónát. A DST a nyári időszámítás beállítása Jelszó Beállítás (Password) JELSZÓ. Ebben a menüpontban megadhat készülékazonosítót a DVRhez és a hozzá tartozó rendszerjelszót. Az új jelszó az ALKALMAZ gomb megnyomása után lép életbe.. Külön azonosítókat hozzon létre a felhasználóknak és az adminisztrátoroknak, így a felhasználók bizonyos beállításokat nem módosíthatnak. 23

24 Video Beállítás (Video Setup) Kattintson a VIDEO menüpontra, itt tudja beállítani a kamera rendszert(pal, NTSC). Magyarországon PAL rendszert használnak. Szintén beállítható a VGA video kimenet képfelbontása. Lehetőségek a következők: 800x600, 1024x768, 1280x1024,1440x Rendszer Nyelv (Language) Kattintson a NYELV menüpontra. A kívánt nyelv beállítása után kattintson a ALKALMAZ gombra, a rendszer újraindul Info (Info) INFO. Információkat kaphat a DVR típusáról, szoftver verziószámáról, és a hardvercíméről (MAC address), illetve megváltoztathatja készüléke nevét és azonosítóját Karbantartás (System Maintenance) Ebben a menüpontban beállíthatja, hogy rendszere egy adott időpontban automatikusan újrainduljon. Visszaállítható a gyári alapértékekre, vagy frissítheti a szoftvert külső tárolóról. 24

25 6.1 Halózati beallitások - Távoli hozzáférés Internet Explorerrel. Távoli eléréshez (pl egy másik PC-ről szeretné elérni a DVR-t böngészője (IE) segítségével) először a Routerében kell a DVR-hez beállított IP címhez porttovábbítást beállítani. Magyarázat: A porttovábbítás, port forwarding lehetővé teszi belső hálózati címek külső elérését egy megadott porton keresztül. A port forwarding egy olyan speciális művelet, ami egy adott lokális hálózat (LAN) egyik belső IPcímét elérhetővé teszi egy külső gépről (WAN). Például, ha egy belső hálózatban DVR-t üzemeltetünk, akkor a két hálózat között kapcsolatot teremtő routeren a 9001-es és 9000-es portok forwardolásával (átirányításával) nyílik lehetőség a DVR elérésére és vezérlésére a külső hálózatból. Például: Host Port: 9000 Web Port: 9001 DVR LAN IP címe: Belépés IE böngészővel: IP-címe}:9001 ( :9001) Ha Ön Interneten alarm keresztül szeretné elérni a DVR-t akkor először shop az ActiveX vezérlőt le kell tölteni, vagy telepítenie kell a DVR-hez kapott Netviewer programot. Program telepítése DVR-ről, IE böngészőn keresztül (Windows XP, Win7) A telepités megkezdese előtt: Kapcsolja be a DVR-t Csatlakoztassa a számítógépes hálózathoz Állítsa be a hálózati adatokat Például: Host Port: 9000 Web Port: 9001 DVR LAN IP címe: Engedélyezze a következőket az IE böngésző biztonsági beállításaiban (Win XP, Vista, Win7) Eszközök/Internetbeállítások/Biztonság/Egyéni szint : A Korábban nem használt ActiveX-vezérlők figyelmeztetés nélkül futhatnak ActiveX-vezérlők és beépülő modulok futtatása Aláíratlan ActiveX-vezérlők letöltése Aláírt ActiveX-vezérlők letöltése Biztonságosként megjelölt ActiveX-vezérlők futtatása Figyelmeztetés megjelenítése ActiveX-vezérlők esetén Telepítés Indítsa el az IE böngészőt A böngésző címsorába adja meg a DVR IP címét és az Web Port számát. A megjelenő ablakban engedélyezze az ActiveX-vezérlő telepítését. Telepítés után azonnal megjelenik a bejelentkező ablak (Jelszó a DVR Password menüjében megadott jelszó) 25

26 6.2 Bejelentkezés a NetViewer programba (Log-in to NetViewer) Az ActiveX-vezérlő telepítése után (6.1) megjelenik a USER LOGIN ablak, adja meg az eléréshez szükséges adatokat és írja be a jelszavát. Kattintson a LOGIN gombra. Megjegyzés: Ha törölni szertné rendszeréből a régi IE webcam programot, futtassa az alábbi parancsot : regsvr32/u dvrocx.ocx Parancs futtatásához szükséges ablakot elérheti a START / Futtatás vagy a WINDOWS-R gombkombinációval 6.3 Fő Menüpontok Élőkép (Live mode) Sikeres bejelentkezés után a betekintő program élőkép megjelenítési felülete töltődik be. 26

27 Megnyithat és bezárhat kamerákat, megjelenítési módok között választhat, mint 4-es képfelosztás, 9-es képfelosztás. Kamerakép engedélyezése, tiltása [ ] ikon. Kamerakép rögzítésének manuális indítása [ ] ikon. Capture A kiválasztott kamera képének mentése (pillanatkép) bmp formátumba és mentése PC-re. Record A kiválasztott kamera képének rögzítése és elmentése helyi PC-re. CH display mode Választhat az 1 kamerás, 4 kamerás, 9 kamerás, 16 kamerás illetve a teljes képernyős mód között.. Volume Control: Hangerő szabályozása. PTZ Control: ①.PTZ direction control: PTZ mozgási irányának vezérlése. ②Zoom, Focus and Iris Control: Irány, zoom, focus és iris vezérlése. ③Preset (előre megadott pozíció) beállítása Visszajátszás (Playback) Ebben a menüpontban a rögzített videok listájából választhatunk. A vastagon kijelölt napokon történt rögzítés. A lista szűkítéséhez az alábbi lehetőségek állnak rendelkezáésre: -Először válassza ki a a keresett video dátumát (nap), a rögzítésnél használt kamera számát és a rögzítés típusát. -A megjelenő listából válasszon video fájlt rögzítési ideje alapján. Kattintson kettőt a fájlra a bal egérgombbal vagy kattintson a PLAY gombra. Kattintson a [Download] gombra a rögzített video letöltéséhez.. Play button: Lejátszás/Pillanatmegállítás Stop button: Lejátszás megállítása. F.F. button: Gyors lejátszás. Slow button: Lassú lejátszás. Next Frame: Lejátszás kockáról kockára. 27

28 Remote Setting (Távoli beállítások) [Remote Set] menü : Display, Record, Alarm, Network, Device. Display set (Megjelenítés beállítása) Lépjen be a [Channel] menübe. Egy kamera megjelenítésének paramétereit másolhatja a többire. [Copy to]. Record Set (Rögzítés beállítása) Ebben a menüpontban beállíthatja a rögzítés tulajdonságait. Rögzítési felbontást, Minőséget, Rögzítés idejét. Kameránként alarm állítható a rögzítés minősége. shop A SCHEDULE (Ütemezés) menüpontban beéllítható a rögzítési idő a hét minden napjára. ALARM (Riasztás) - csak riasztáskor rögzít NORMAL normál rögzítés. NO nincs rögzítésnél Alarm Parameters (Riasztás paraméterei) Mindegyik csatornához beállíthat I/O riasztást, mozgás érzékelési riasztást, egyéb riasztási feltételeket. 28

29 Network Configuration (Hálózati konfigurálása) <Basic character>, <PPPoE>, <DDNS>, <Mobile> és < >. <Basic character> a hálózat alapbeállítása. <PPPoE> protocol beállítása. <DDNS> dinamikus DNS beállítása. < Set> küldésének paraméterei. 29

30 Device Parameters (Készülék paraméterei) <Device Parameters> HDD információ, PTZ, 3G hálózat és Motion parameters. Click <HDD info> Winchester-ről kaphat információkat. Click <PTZ> PTZ beállítása. 3G hálózat. Mozgás érzékelés beállításai. 30

31 Device Manage (Készülék kezelése) [Device Manage] rendszer beállításai. Jogosultságok beállítása felhasználónként. DST beállítása. Információkat kaphat készülékéről Local set (Hely beállítások) Megadható a letöltendő adatok elérési útvonala. 31

32 7 Rögzítés Riasztás Beállítása (Recording Alarm setting) Az alábbi táblázat alapján: jelentése csak riasztás, nincs rögzítés ; AMR jelentése riasztás rögzítése ; NLR jelentése normál rögzítés ; és NOR jelentése nincs rögzítés. Rögzítés riasztás beállítás Riasztás icon Rögzítési Módok Rögzítés Időzített rögzítés Kézi rögzítés bekapcsolás AM NLR NOR után R Riasztás MD riasztás AMR AM NLR NLR mód R I/O riasztás AMR AM NLR NLR R Nincs HDD, HDD megtelt Nincs Video Jel Nincs Video Jel Amikor alarm a DVR rögzítés állapotban van, [ ] icon vagy [ ] shop icon jelenik meg a képernyőn. Amikor az [ ] icon és [ ] icon van a képernyőn, jelentése mozgás érzékelés riasztás aktív. Amikor a [ ] icon jelenik meg a képernyőn, azt jelenti hogy a HDD riasztás be van kapcsolva. 8 Telepítési Vázlatok 4-CH. 32

33 8-CH 16-CH 33
