1 ASZTALI DIGITÁLIS VIDEÓRÖGZÍTİ EVD-04/025A1MJU FELHASZNÁLÓI KÉZIKÖNYV

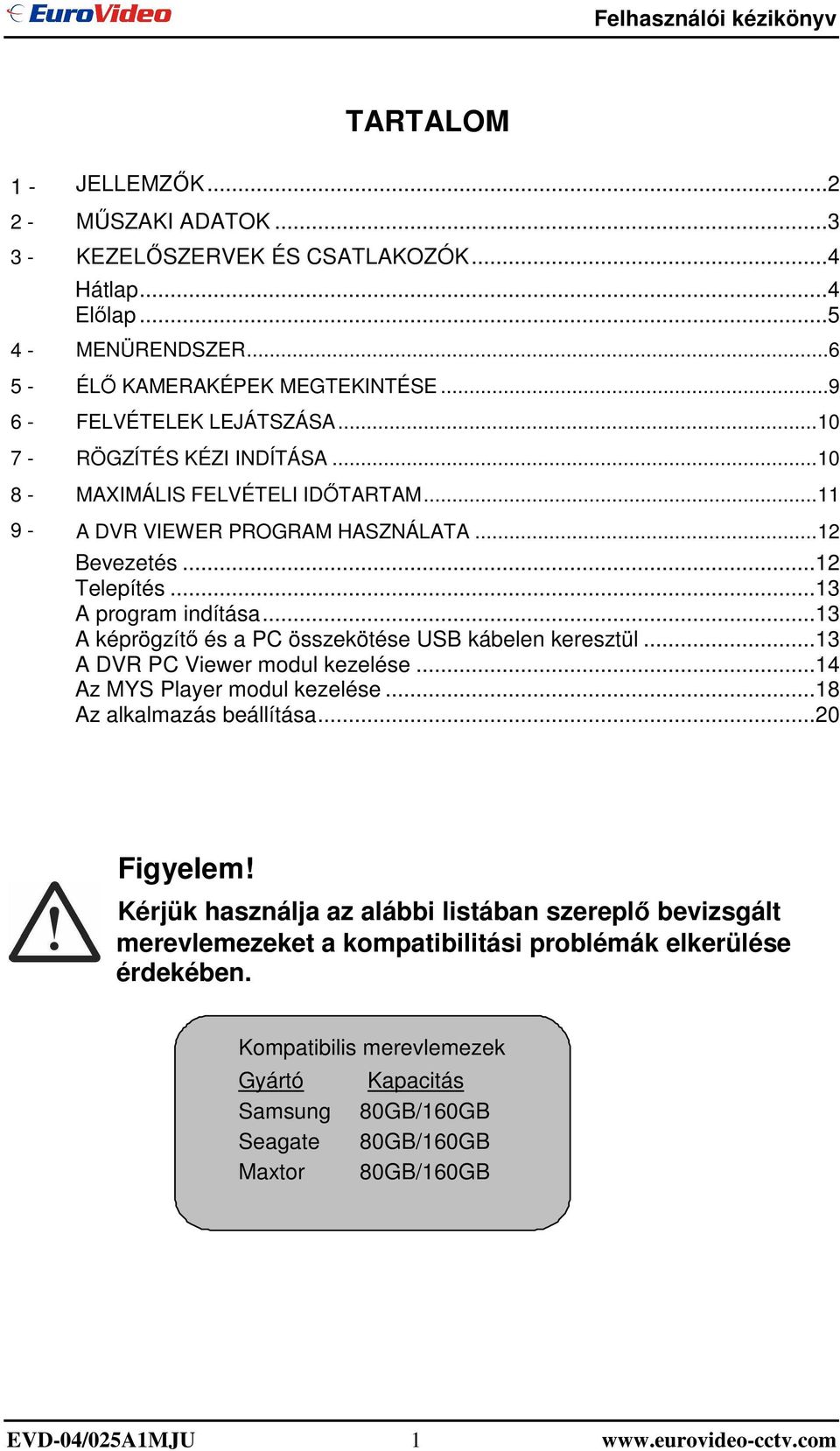

2 TARTALOM JELLEMZİK...2 MŐSZAKI ADATOK...3 KEZELİSZERVEK ÉS CSATLAKOZÓK...4 Hátlap...4 Elılap...5 MENÜRENDSZER...6 ÉLİ KAMERAKÉPEK MEGTEKINTÉSE...9 FELVÉTELEK LEJÁTSZÁSA...10 RÖGZÍTÉS KÉZI INDÍTÁSA...10 MAXIMÁLIS FELVÉTELI IDİTARTAM...11 A DVR VIEWER PROGRAM HASZNÁLATA...12 Bevezetés...12 Telepítés...13 A program indítása...13 A képrögzítı és a PC összekötése USB kábelen keresztül...13 A DVR PC Viewer modul kezelése...14 Az MYS Player modul kezelése...18 Az alkalmazás beállítása...20 Figyelem! Kérjük használja az alábbi listában szereplı bevizsgált merevlemezeket a kompatibilitási problémák elkerülése érdekében. Kompatibilis merevlemezek Gyártó Kapacitás Samsung 80GB/160GB Seagate 80GB/160GB Maxtor 80GB/160GB EVD-04/025A1MJU 1

3 1 - JELLEMZİK Valóban önálló készülék Valós idejő képfrissítési gyakoriság Kamera élıképek megjelenítése felvétel közben Teljes mérető vagy quad kamerakép rögzítése NTSC/PAL kompatibilis Továbbfejlesztett MJPEG képtömörítés Kézi indítású, mozgásvezérelt és programozott idejő rögzítés Keresés dátum-idı szerint Watchdog funkció Merevlemez állapot kijelzés USB kapcsolat a PC-vel, a PC-n futó program funkciói: keresés dátum-idı szerint, képek letöltése Beépített mozgásérzékelı Távirányító Hang rögzítése EVD-04/025A1MJU 2

4 2 -MŐSZAKI ADATOK Operációs rendszer Videojel rendszer Videojel bemenet Videojel kimenet Képfrissítési gyakoriság Képrögzítési gyakoriság (QUAD módban) Képrögzítési gyakoriság (teljes kép módban) Beágyazott valós idejő op. r. (RTOS) NTSC/PAL 4 kompozit csatorna 1 kompozit csatorna NTSC PAL NTSC PAL NTSC PAL 120 kép/s (4 30 kép/s) 100 kép/s (4 25 kép/s) Max. 30 kép/s Max. 25 kép/s Max. 7,5 kép/s (30 kép/s / 4) Max. 6,25 kép/s (25 kép/s / 4) Rögzítési mód Folyamatos / Mozgásvezérelt / Idızített Képfelbontás Megjelenítés NTSC PAL Rögzítés NTSC PAL Képtömörítés Továbbfejlesztett Low 12KB / kép MJPEG Normal 15KB / kép High 20KB / kép Merevlemez 1 db. max. 400GB Archiválás Videomagnóra Keresés Módok Dátum-idı, esemény Teljes képernyı Igen Mozgásérzékelés Van Képjelvesztés érzékelés Van Hangjelzés Van Fényerı beállítás Kontraszt beállítás USB csatlakozó Hang funkciók Automatikus újraéledés Tápellátás Méretek Súly 1,5kg Van Van Van Hang bemenet és kimenet, rögzítés és lejátszás Áramkimaradás után rögzítés automatikus folytatása 12V DC / 4A (110~240V AC 50/60Hz) mm (szélesség mélység magasság) 1,5kg EVD-04/025A1MJU 3

5 3 -KEZELİSZERVEK ÉS CSATLAKOZÓK HÁTLAP (1) AUDIO IN Hang bemenet (2) AUDIO OUT Hang kimenet (3) VIDEO OUT Videojel kimenet (4) VIDEO IN Videojel bemenetek (5) NTSC / PAL kapcsoló (6) DC12V Tápfeszültség bemenet Kérjük használja a mellékelt hálózati adaptert (12V DC, 4A) EVD-04/025A1MJU 4

6 ELİLAP (1) USB csatlakozó (2) Rögzítést jelzı lámpa (3) (4) Merevlemez mőködést jelzı lámpa Kurzor mozgatása felfelé / 1. kamera megjelenítése (5) (6) Kurzor mozgatása balra / 2. kamera megjelenítése Kurzor mozgatása lefelé / 3. kamera megjelenítése (7) Kurzor mozgatása jobbra / 4. kamera megjelenítése (8) Menürendszer megjelenítése / Merevlemez kapacitás megjelenítése (9) Lejátszás / Képkimerevítés (10) Rögzítés / Megállítás (11) Képkeresés hátra / Némítás (12) Képkeresés elıre / Szekvenciális mód EVD-04/025A1MJU 5

7 4 -MENÜRENDSZER A menürendszerben használatos értékek: ON: bekapcsolva, OFF: kikapcsolva Fımenü F A gombokkal válassza ki a kívánt almenüt, és a gombokkal jelenítse meg az almenüt. Nyomja meg a gombot a kilépéshez. Rendszerbeállítások Zümmer riasztási ideje Riasztás jelvesztésre Hangrögzítés Hang némítása Bemeneti hangerı Kimeneti hangerı Jelszó Dátum/Idı Riasztás hangjelzés ideje Riasztás képjelvesztéskor Hangrögzítés Hang némítása Rögzítés hangereje Lejátszás hangereje Jelszóbeállítás Órabeállítás A gombokkal válassza ki a kívánt sort, és a gombokkal módosítsa az értéket. Nyomja meg a gombot a kilépéshez. EVD-04/025A1MJU 6

8 Jelszó Válassza ezt a menüpontot a jelszó módosításához. (1) Ha a képrögzítı elfogadta az új jelszót, a képernyın megjelenik a Jelszó megváltozott üzenet. (2) Ha a képrögzítı nem fogadta el az új jelszót, a képernyın megjelenik a NO Jelszó nem változott meg) üzenet. *A számjegyek megadásához használja az elılapon található kamerakiválasztó gombokat. : 1 : 2 : 3 : 4 Dátum/Idı Válassza ezt a menüpontot a pontos idı beállításához. A gombokkal válassza ki a kívánt pozíciót, és a gombokkal módosítsa az értéket. Nyomja meg a gombot a kilépéshez. Kamera beállítások) Válassza ezt a menüpontot a pontos idı beállításához. Kamera Élıkép Rögzítés Fényerı Kontraszt Színárnyalat Képléptetés Kamera sorszáma Megjelenítés engedélyezése Rögzítés engedélyezése Fényerı beállítása Kontraszt beállítása Színmélység beállítása Megjelenítés ideje szekvenciális módban EVD-04/025A1MJU 7

9 A gombokkal válassza ki a kívánt sort, és a gombokkal módosítsa az értéket. Nyomja meg a gombot a kilépéshez. Rögzítési beállítások A gombokkal válassza ki a kívánt sort, és a gombokkal módosítsa az értéket. Nyomja meg a gombot a kilépéshez. (1) Rögzítési mód EACH: teljes mérető kameraképek rögzítése egyenként, legfeljebb 7,5 kép/s (összesen 4 7,5=30 kép/s) gyakorisággal NTSC rendszerben, 6,25 kép/s (összesen 4 6,25=25 kép/s) gyakorisággal PAL rendszerben. QUAD: négy kamerakép rögzítése egyszerre mozaik formátumban. Ebben a gombok hatástalanok. rögzítési módban a,,, (2) Képminıség LOW: gyenge NORMAL: normál HIGH: kiváló (3) Képrögzítési gyakoriság QUAD módban a következı értékek állíthatók be: Hangrögzítés engedélyezett: 30, 15, 10, 7, 5, 4 kép/s (NTSC) Hangrögzítés nem engedélyezett: 30, 15, 10, 7, 5, 4, 3, 2, 1 kép/s (NTSC) Ütemezett rögzítés A gombokkal válassza ki a kívánt órát, és a gombokkal módosítsa az értéket. Nyomja meg a gombot a kilépéshez. (1) Idıfelbontás: 0 ~24 óra (2) Folyamatos rögzítéshez állítsa be a T értéket. (3) Mozgásrögzítéshez állítsa be az M értéket. (4) A rögzítés kikapcsolásához állítsa be a - értéket. EVD-04/025A1MJU 8

10 Mozgásérzékelés A gombokkal válassza ki a kívánt sort, és a gombokkal módosítsa az értéket. Nyomja meg a gombot a kilépéshez. *A mozgásérzékelı engedélyezéséhez kérjük végezze el az a) és b) lépéseket. a) Az érzékenység sorban állítsa be az érzékenység értékét. b) Az Ütemezett rögzítés almenüben a megfelelı órákban állítson be M értéket. 5 ÉLİ KAMERAKÉPEK MEGTEKINTÉSE (1) Az alábbi kezelıszervekkel módosíthatja a megjelenítést a monitoron. Az 1. kamera képének megjelenítése teljes méretben, másodszori megnyomáskor visszatérés mozaik megjelenítési módba. A 2. kamera képének megjelenítése teljes méretben, másodszori megnyomáskor visszatérés mozaik megjelenítési módba. A 3. kamera képének megjelenítése teljes méretben, másodszori megnyomáskor visszatérés mozaik megjelenítési módba. A 4. kamera képének megjelenítése teljes méretben, másodszori megnyomáskor visszatérés mozaik megjelenítési módba. (2) A fenti kezelıszervek csak akkor mőködnek, ha a rögzítési mód Multiplexált (teljes mérető kameraképek kerülnek rögzítésre). Amennyiben a képrögzítı Képosztásos módban dolgozik (4 kamerakép mozaik formátumban egyszerre kerül rögzítésre), csak a szekvenciális mód kapcsolható ki és be. EVD-04/025A1MJU 9

11 6 -FELVÉTELEK LEJÁTSZÁSA (1) Nyomja meg a gombot; a képrögzítı elindítja a legrégebben készült, még nem lejátszott felvétel lejátszását. (2) Nyomja meg a gombot; a képernyın megjelenik a Keresés dátum-idı szerint menükép. A gombokkal válassza ki a kívánt felvételt, és a gombokkal indítsa el a lejátszást. Nyomja meg a gombot a kilépéshez. Nyomja meg a gombot a Keresés dátum-idı szerint és az Esemény szerinti keresés menükép közötti váltáshoz. HDD alatta: 01 ~ 03: Merevlemez Keresett idıtartomány kezdete és vége Megtalált felvételek listája Nyomja meg a gombot a Keresés dátum-idı szerint és az Esemény szerinti keresés menükép közötti váltáshoz. Nyomja meg a (3) Lejátszás gombot a kilépéshez. Nyomja meg a gombot a képek nagy sebességgel történı megnézéséhez. A gomb többszöri megnyomásával a keresés sebessége 2, 4 illetve 8 lesz. Nyomja meg a gombot a hátrafelé történ+ keresés elindításához. Nyomja meg a gombot a kép kimerevítéséhez. Nyomja meg a gombot a lejátszás megállításához. 7 -RÖGZÍTÉS KÉZI INDÍTÁSA (1) Nyomja meg a gombot a rögzítés elindításához. (2) Rögzítés közben a képernyın megjelenik a * szimbólum, ha a képrögzítı felülírja a régebbi felvételeket. EVD-04/025A1MJU 10

12 8 -MAXIMÁLIS FELVÉTELI IDİTARTAM Az alábbi táblázat megmutatja, hogy egy 80GB kapacitású merevlemezzel rendelkezı, 4 kamera képét rögzítı képrögzítınek mekkora a maximális felvételi idıtartama különbözı képrögzítési gyakoriság, képminıség és rögzítési mód beállítások esetén. Videojel NTSC Rögzítési mód QUAD (mozaikkép) EACH (teljes mérető kép) Képminıség 30 kép/s 15 kép/s High 36 óra 72 óra 7 kép/s 144 óra 1 kép/s 1080 óra Normal 48 óra 96 óra 192 óra 1440 óra Basic High Normal Basic 58 óra 64 óra 90 óra 112 óra 116 óra 128 óra 180 óra 224 óra Rögzítési Videojel mód Képminıség 25 kép/s 12 kép/s PAL QUAD (mozaikkép) EACH (teljes mérető kép) High 38 óra 76 óra 232 óra 1740 óra 256 óra 1920 óra 360 óra 2700 óra 448 óra 3360 óra 6 kép/s 152 óra 1 kép/s 950 óra Normal 48 óra 96 óra 192 óra 1200 óra Basic High Normal Basic 60 óra 62 óra 90 óra 118 óra 120 óra 124 óra 180 óra 236 óra 240 óra 1500 óra 248 óra 1550 óra 360 óra 2250 óra 472 óra 2950 óra EVD-04/025A1MJU 11

13 9 -A DVR VIEWER PROGRAM HASZNÁLATA BEVEZETÉS Ebben az útmutatóban a 4 csatornás önálló képrögzítı PC Viewer programjának kezelésérıl olvashat. A program a képrögzítı által formattált adathordozókra (merevlemezre, Compact Flash kártyára, USB meghajtóra) rögzített videofelvételek megjelenítésére szolgál. Ha bármilyen, a képrögzítı által formattált adathordozót a PC-re csatlakoztat, a program automatikusan felismeri az eszközt, és megjeleníti a rögzített videofevételeket. A PC monitorán éppen megjelenített képek JPEG fájlba is másolhatók, illetve a videofelvétel MYS fájlformátumban is rögzíthetı a PC-re (a MYS formátum a Vineyard szabadalmaztatott video fájlformátuma). Az alkalmazás két fı modulból áll: DVR PC Viewer lejátssza az adathordozón található felvételeket. MYS File Player lejátssza a DVR PC Viewer program által MYS fájlba rögzített videofelvételeket. Az útmutatóban használt kifejezések Tárolóeszköz Alkalmazás OS CPU RAM GUI Merevlemez, Compact Flash kártya, USB meghajtó, elızıleg a digitális képrögzítıben található Vineyard Technologies processzorával formattálva DVR PC Viewer program Operációs rendszer Processzor Memória Grafikus felhasználói interfész Rendszerkövetelmények OS DirectX Ajánlott konfiguráció OS CPU RAM Windows 2000 (SP4) / Windows XP (SP2) vagy késıbbi Telepített DirectX 7.0 vagy késıbbi verzió szükséges Windows 2000 (SP4) / Windows XP (SP2) vagy késıbbi Legalább 1.0GHz Legalább 256MB EVD-04/025A1MJU 12

14 TELEPÍTÉS A. Hardver telepítés Az alkalmazás elindítása elıtt kapcsolja a tárolóeszközt a PC IDE szalagkábelére vagy egy USB csatlakozóra. B. Szoftver telepítés A CD-ROM-ról futtassa a Setup.exe fájlt, és kövesse a telepítıprogram utasításait. (Ellenırizze, hogy a PC legalább Windows 2000 (SP4) vagy Windows XP (SP2) operációs rendszerrel rendelkezik-e.) A PROGRAM INDÍTÁSA Kattintson duplán a PC Viewer alkalmazás ikonjára. Az alkalmazás a PC-re kapcsolt eszközök között megpróbálja felismerni a képrögzítıbıl származó adattároló eszközöket. Ha talál ilyen adattároló eszközt, az alkalmazás automatikusan elkezdi lejátszani a tartalmát. Ha azonban nem talál ilyen adattároló eszközt, vagyis a PC-re nem csatlakozik a képrögzítıbıl való eszköz, akkor megjelenik az alábbi hibaüzenet, és megjelenik az MYS Player lejátszóprogram (ld. 18. o.). 1. ábra: Nincs DVR adattároló eszköz hibaüzenet A KÉPRÖGZÍTİ ÉS A PC ÖSSZEKÖTÉSE USB KÁBELEN KERESZTÜL a) Kösse össze USB kábellel a képrögzítı és a PC USB csatlakozóját. b) Kapcsoljon 12V DC tápfeszültséget a képrögzítıre. c) Várjon, amíg a PC monitorán megjelenik a felismert USB eszköz. d) Indítsa el a PC Viewer alkalmazást. e) Várjon, amíg az elsı kép meg nem jelenik a PC Viewer alkalmazás ablakában. f) Kattintson a PC Viewer alkalmazás kezelıpultján található lejátszás gombra a videofájl lejátszásához. EVD-04/025A1MJU 13

15 A DVR PC VIEWER MODUL KEZELÉSE A. Kezelıfelület 2. ábra: PC Viewer alkalmazás kezelıfelülete (1) Kameraképek (2) Pozicionáló csúszka (3) MYS Player gomb (4) Adattároló eszköz cseréje gomb (5) Adattároló eszköz információk gomb (7) Lejátszásvezérlı gombok (8) Capture gomb (MYS) (9) Képlopás gomb (JPEG) (10) Hangerıszabályzó (11) Lejátszás üzemmód kijelzés (6) Csatorna kiválasztás gombok (12) Videofelvétel idı kijelzés B. Funkciók (3) MYS Player gomb Ha le szeretné játszani a PC-n tárolt MYS fájlokat, kattintson erre a gombra, vagy a billentyőzeten nyomja meg az F2 gombot. (4) Adattároló eszköz cseréje gomb Ha a PC-re egynél több adattároló eszköz kapcsolódik, ez a gomb aktiválódik. Nyomja meg ezt a gombot, ha másik adattároló eszközön EVD-04/025A1MJU 14

16 található felvételeket szeretne megtekinteni. A 3. ábra az eszközkiválasztó ablakot mutatja. 3. ábra: Adattároló eszköz kiválasztása (5) Adattároló eszköz információk gomb Ha szeretné megtudni az aktuális adattároló eszköz szabad és felhasznált kapacitását, kattintson erre a gombra. A 4. ábra az eszköz információs ablakot mutatja. 4. ábra: Eszköz információs ablak (6) Csatornakiválasztás gombok A rögzítési módtól függıen engedélyezésre kerülnek a csatornakiválasztás gombok. Válassza ki azt a kamerát, amelyiknek a képét teljes méretben szeretné megtekinteni. 5. ábra: Csatornakiválasztás gombok Nyomja meg a gombot (vagy a numerikus billentyőzet 5-ös gombját) a 4 csatorna képének egyidejő megjelenítéséhez. Nyomja meg a gombot (vagy a numerikus billentyőzet 1-es gombját) az 1. csatorna képének teljes mérető megjelenítéséhez. Nyomja meg a gombot (vagy a numerikus billentyőzet 2-es gombját) a 2. csatorna képének teljes mérető megjelenítéséhez. Nyomja meg a gombot (vagy a numerikus billentyőzet 3-as gombját) a 3. csatorna képének teljes mérető megjelenítéséhez. EVD-04/025A1MJU 15

17 Nyomja meg a gombot (vagy a numerikus billentyőzet 4-es gombját) a 4. csatorna képének teljes mérető megjelenítéséhez. (7) Lejátszásvezérlı gombok (Viewer Control) Használja a lejátszásvezérlı gombokat a különbözı lejátszási funkciók aktiválásához. 6. ábra: Lejátszásvezérl2 gombok Nyomja meg a gombot (vagy a billentyőzet gombját) a hátrafelé történı gyorsított lejátszás elindításához. A gomb ismételt megnyomásával gyorsítható a lejátszás. A legnagyobb sebesség a normál sebesség 8-szorosa. Nyomja meg a gombot (vagy a billentyőzet gombját) a hátrafelé történı lejátszás elindításához. Nyomja meg a gombot (vagy a billentyőzeten a szóköz gombot) a kép kimerevítéséhez. Nyomja meg a gombot (vagy a billentyőzet gombját) az elıre történı lejátszás elindításához. Nyomja meg a gombot (vagy a billentyőzet gombját) az elıre történı gyorsított lejátszás elindításához. A gomb ismételt megnyomásával gyorsítható a lejátszás. A legnagyobb sebesség a normál sebesség 8-szorosa. (8) Capture gomb Ha szeretné videofájlba menteni a kameraképeket, kövesse az alábbi lépéseket. A (2) Pozicionáló csúszka segítségével keresse meg a lejátszani kívánt részletet. Ellenırizze, hogy a lejátszást biztosan kimerevítette-e, és a Capturegomb engedélyezett-e. Nyomja meg a gombot. Az alkalmazás elkezdi videofájlba menteni a lejátszott felvétel képeit; ezalatt a képernyın megjelenik egy figyelmeztetı üzenet. 7. ábra: Mentés videofájlba üzenetablak A mentés megállításához kattintson az üzenetablakban látható Stop Capturing gombra. EVD-04/025A1MJU 16

18 A rögzített videofájl (MYS fájl) a rögzített fájlokat tartalmazó könyvtárba kerül. A könyvtár beállításával kapcsolatban lapozzon Az alkalmazás beállítása c. fejezethez (20. o.). (10) Hangerıszabályzó Nyomja meg a 8. ábra: Hanger2szabályzó gombot a hang lejátszásának engedélyezéséhez. Ha a hang lejátszása engedélyezett, az ikon helyén a ikon jelenik meg. Nyomja meg ezt a gombot, ha némítani akarja a hangot. A csúszkával a hangerı szabályozható. EVD-04/025A1MJU 17

19 AZ MYS PLAYER MODUL KEZELÉSE A. Kezelıfelület A 9. ábra mutatja az MYS Player alkalmazás kezelıfelületét. 9. ábra: MYS Player kezel2felület (1) Video ablak (2) MYS fájl megnyitás dialógusablak (3) Pozicionáló csúszka (4) PC Viewer gomb (5) Fájl megnyitása gomb (6) MYS fájl információk (7) Lejátszásvezérlı gombok (8) Képlopás gomb (JPEG) (9) Hangerıszabályzó (10) Lejátszás állapot kijelzés B. Funkciók (4) PC Viewer gomb Ha szeretne visszatérni a PC Viewer programhoz, nyomja meg ezt a gombot. (5) Fájl megnyitása gomb Nyomja meg ezt a gombot az MYS fájl kiválasztásához. EVD-04/025A1MJU 18

20 (6) MYS fájl információk gomb Ebben a mezıben jelenik meg az aktuálisan kiválasztott MYS fájl neve és mérete. (7) Lejátszásvezérlı gombok (MYS Playback) Használja a lejátszásvezérlı gombokat a különbözı lejátszási funkciók aktiválásához. 10. ábra: MYS lejátszásvezérl2 gombok Nyomja meg a gombot (vagy a billentyőzet gombját) a hátrafelé történı gyorsított lejátszás elindításához. A gomb ismételt megnyomásával gyorsítható a lejátszás. A legnagyobb sebesség a normál sebesség 64-szerese. Nyomja meg a gombot (vagy a billentyőzet gombját) a hátrafelé történı lejátszás elindításához. Nyomja meg a gombot (vagy a billentyőzeten a szóköz gombot) a kép kimerevítéséhez. Nyomja meg a _ gombot (vagy a billentyőzet gombját) az elıre történı lejátszás elindításához. Nyomja meg a gombot (vagy a billentyőzet gombját) az elıre történı gyorsított lejátszás elindításához. A gomb ismételt megnyomásával gyorsítható a lejátszás. A legnagyobb sebesség a normál sebesség 64-szerese. (8) Képlopás gomb Ha szeretné JPEG fájlba menteni a kameraképeket, kövesse az alábbi lépéseket. A (2) Pozicionáló csúszka segítségével keresse meg a lejátszani kívánt részletet. Ellenırizze, hogy a lejátszást biztosan kimerevítette-e, és a Képlopás gomb engedélyezett-e. Nyomja meg a gombot. Az alkalmazás JPEG fájlba menti az éppen látható képet. Ha sikerült létrehoznia a fájlt, akkor az alkalmazás megmutatja a fájl nevét és elérési útját. (9) Hangerıszabályzó Nyomja meg a 11. ábra: Hangerıszabályzó gombot a hang lejátszásának engedélyezéséhez. Ha a hang lejátszása engedélyezett, az ikon helyén az ikon jelenik meg. Nyomja meg ezt a gombot, ha némítani akarja a hangot. A csúszkával a hangerı szabályozható. EVD-04/025A1MJU 19

21 AZ ALKALMAZÁS BEÁLLÍTÁSA A. Kezelıfelület 12. ábra: Alkalmazás beállítások B. Funkciók (1) Videofájl célkönyvtár Itt adható meg, hova kerüljenek mentésre a videofájlok (MYS) és a lopott (képernyırıl mentett) képek (JPEG). Az útvonal megváltoztatásához kattintson a Change gombra, majd válassza ki a célkönyvtárat, végül kattintson az OK gombra. (2) Figyelmeztetés üzenetablak Beállíthatja, hogy az alkalmazás bezárásakor megjelenjen-e egy megerısítést kérı üzenetablak. EVD-04/025A1MJU 20
