1 3C / DIY DVR H.264 Multiplex 4CH/8CH Network DVR Mobiltelefon/PDA/Egér támogatás Felhasználói leírás ET-DVR / ET-DVR V1.0

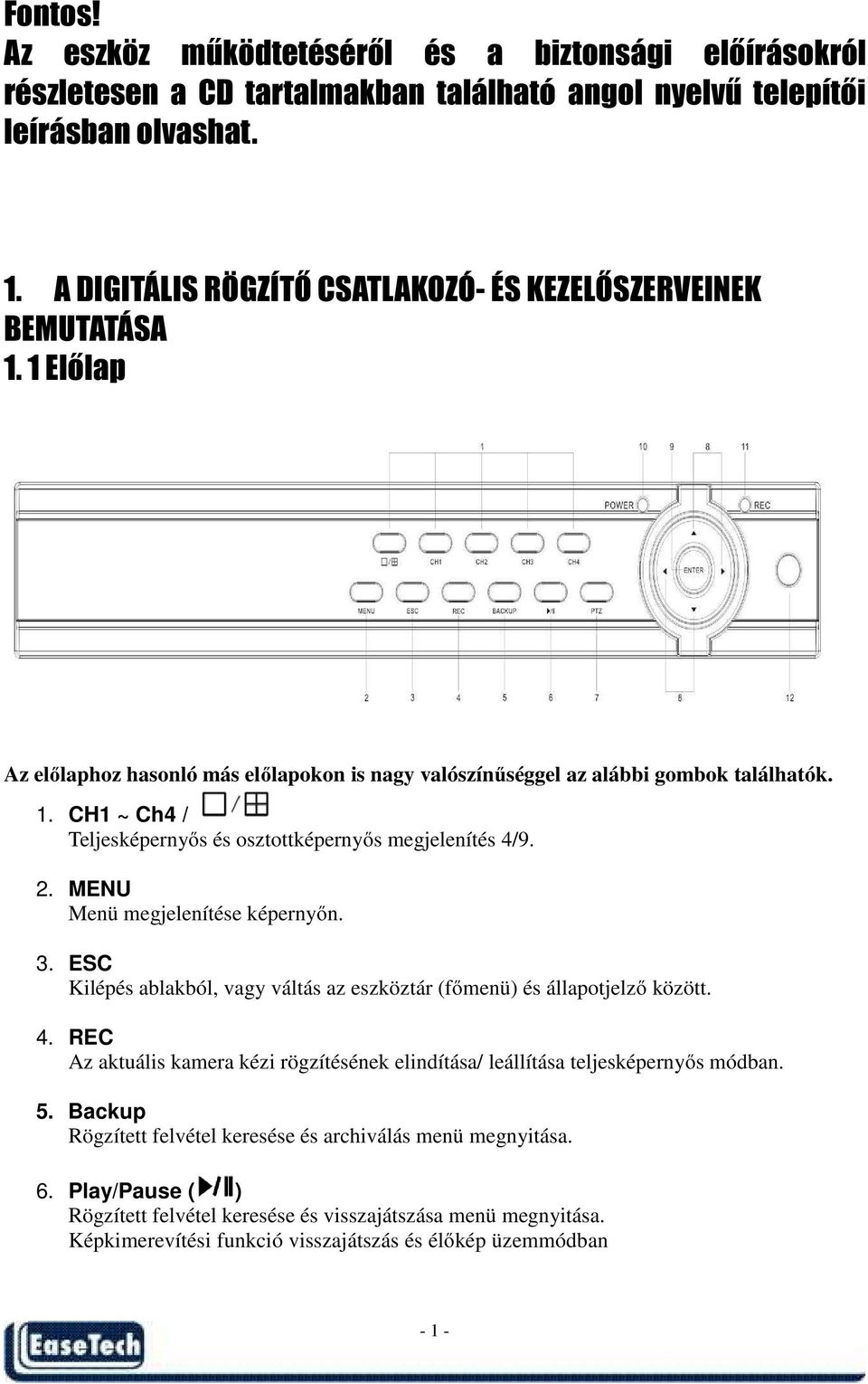

2 Fontos! Az eszköz működtetéséről és a biztonsági előírásokról részletesen a CD tartalmakban található angol nyelvű telepítői leírásban olvashat. 1. A DIGITÁLIS RÖGZÍTŐ CSATLAKOZÓ- ÉS KEZELŐSZERVEINEK BEMUTATÁSA 1. 1 Előlap Az előlaphoz hasonló más előlapokon is nagy valószínűséggel az alábbi gombok találhatók. 1. CH1 ~ Ch4 / Teljesképernyős és osztottképernyős megjelenítés 4/9. 2. MENU Menü megjelenítése képernyőn. 3. ESC Kilépés ablakból, vagy váltás az eszköztár (főmenü) és állapotjelző között. 4. REC Az aktuális kamera kézi rögzítésének elindítása/ leállítása teljesképernyős módban. 5. Backup Rögzített felvétel keresése és archiválás menü megnyitása. 6. Play/Pause ( ) Rögzített felvétel keresése és visszajátszása menü megnyitása. Képkimerevítési funkció visszajátszás és élőkép üzemmódban - 1 -

3 7. PTZ PTZ menü engedélyezése egy bizonyos kameránál. 8.,,, Nyílgombok, navigáció menüpontok között, navigáció almenü paraméterei között. 9. Enter Művelet engedélyezése 10. Power LED Működésjelző LED 11. REC LED Rögzítésjelző LED 12. IR Window Távkapcsoló vevője - 2 -

4 1.2 Távkapcsoló 1. Számbillentyűzet (1-9, 0, 10+) Általában kamera kiválasztására szolgál, de számok és szövegek beírására is használható. 2. DEL gomb (DEL) Szövegszerkesztő módban előző karakter törlése. 3. Riasztás törlése gomb Ezzel a gombbal lehet törölni az aktuális riasztást. Törli a képernyőről az aktuális előugró értesítést riasztásról. 4. Kontraszt gomb Képkontraszt növelése(+)/csökkentése(-). 5. Képvilágosság gomb Képvilágosság növelése(+)/csökkentése(-). 6. Stop gomb ( ) Lejátszás megállítása 7. Lejátszás/Pillanat állj( ) Rögzített felvétel keresése és visszajátszása menü megnyitása. Képkimerevítési funkció visszajátszás és élőkép üzemmódban. 8. Gyors lejátszás gomb( ) Rögzített felvétel gyors lejátszása. 9. Gyors visszafele játszás gomb ( ) Rögzített felvétel gyors visszafele játszása. 10. Funkció gomb (FN) Fenntartott 11. Léptetés gomb( ) Rögzített felvétel képkockákként léptetése. További gombok A távkapcsoló többi gombja megegyezik az előlapon található gombokkal

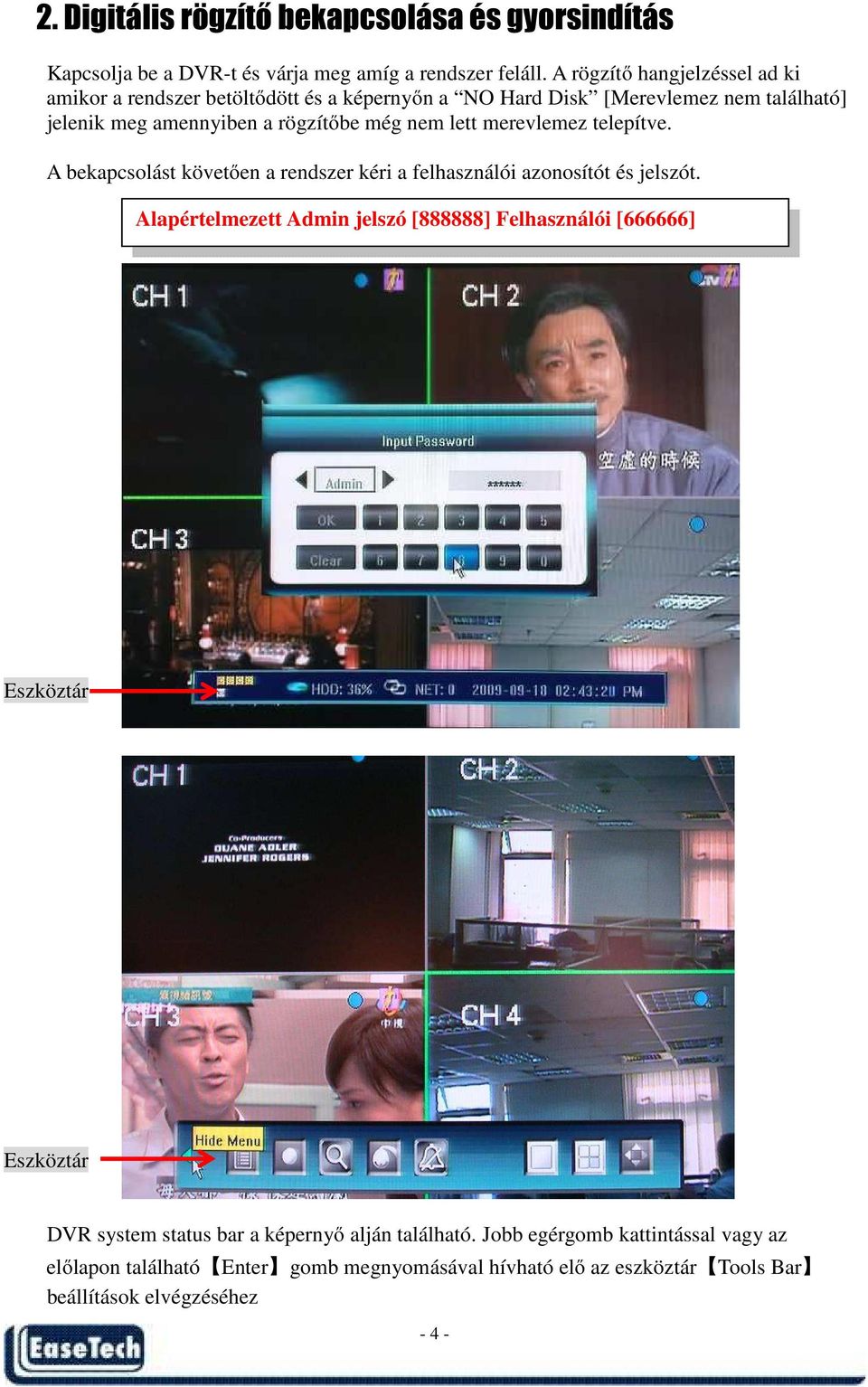

5 2. Digitális rögzítő bekapcsolása és gyorsindítás Kapcsolja be a DVR-t és várja meg amíg a rendszer feláll. A rögzítő hangjelzéssel ad ki amikor a rendszer betöltődött és a képernyőn a NO Hard Disk [Merevlemez nem található] jelenik meg amennyiben a rögzítőbe még nem lett merevlemez telepítve. A bekapcsolást követően a rendszer kéri a felhasználói azonosítót és jelszót. Alapértelmezett Admin jelszó [888888] Felhasználói [666666] Eszköztár Eszköztár DVR system status bar a képernyő alján található. Jobb egérgomb kattintással vagy az előlapon található Enter gomb megnyomásával hívható elő az eszköztár Tools Bar beállítások elvégzéséhez - 4 -

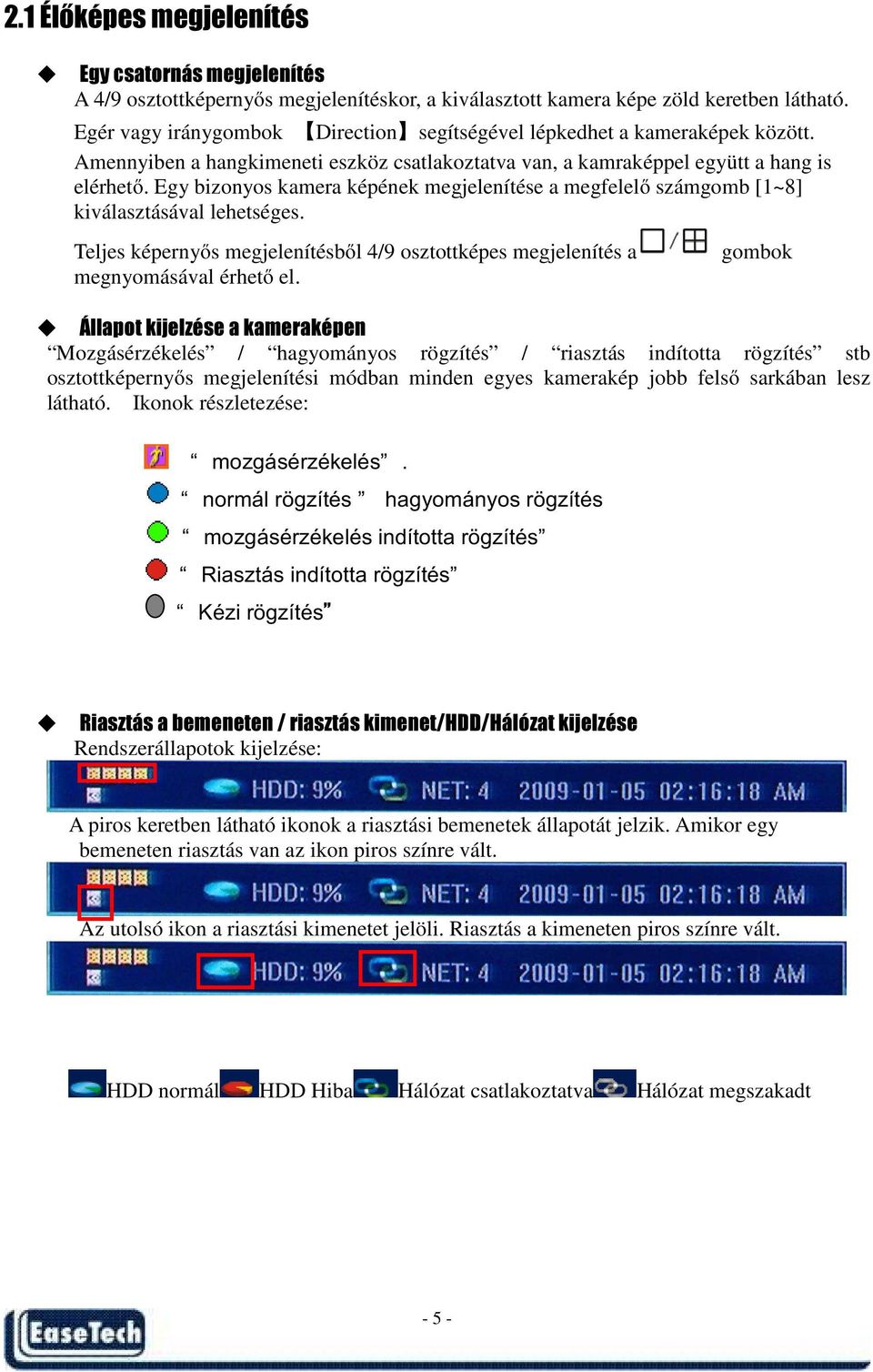

6 2.1 Élőképes megjelenítés Egy csatornás megjelenítés A 4/9 osztottképernyős megjelenítéskor, a kiválasztott kamera képe zöld keretben látható. Egér vagy iránygombok Direction segítségével lépkedhet a kameraképek között. Amennyiben a hangkimeneti eszköz csatlakoztatva van, a kamraképpel együtt a hang is elérhető. Egy bizonyos kamera képének megjelenítése a megfelelő számgomb [1~8] kiválasztásával lehetséges. Teljes képernyős megjelenítésből 4/9 osztottképes megjelenítés a gombok megnyomásával érhető el. Állapot kijelzése a kameraképen Mozgásérzékelés / hagyományos rögzítés / riasztás indította rögzítés stb osztottképernyős megjelenítési módban minden egyes kamerakép jobb felső sarkában lesz látható. Ikonok részletezése: mozgásérzékelés. normál rögzítés hagyományos rögzítés mozgásérzékelés indította rögzítés Riasztás indította rögzítés Kézi rögzítés Riasztás a bemeneten / riasztás kimenet/hdd/hálózat kijelzése Rendszerállapotok kijelzése: A piros keretben látható ikonok a riasztási bemenetek állapotát jelzik. Amikor egy bemeneten riasztás van az ikon piros színre vált. Az utolsó ikon a riasztási kimenetet jelöli. Riasztás a kimeneten piros színre vált. HDD normál HDD Hiba Hálózat csatlakoztatva Hálózat megszakadt - 5 -

7 2.2 Főmenü (Eszköztár) Megjelenítés módban jobb egérgomb klikk vagy nyomja meg az Enter gombot az alábbi eszköztár jelenik meg. : Eszköztár eltüntetése : Rendszerkonfiguráció : Kézi rögzítés : Fájl keresése (lejátszás, archiválás) : PTZ vezérlés : Riasztás törlése. Kattintson erre a gombra és egy előugró üzenetben megjelenik az aktuális riasztási információ.. :Megjelenítési módok közötti váltás- Teljesképernyős 4-es Osztottképernyős 9-es osztottképernyős :Képernyő beállítása, 8 pixels /eszköz az alábbi módon állítható: - 6 -

8 :A kamera kép méretének növelése/csökkentése függőleges irányban. :A kamera kép méretének növelése/csökkentése vízszintes irányban. :Mozgatás: fel, le balra, jobbra 4.3 HDD Formázás :Képnagyítás/ kicsinyítés. Jelentkezzen be a rögzítőbe, mint Admin. Az eszköztárból válassza <Tool Bar> <Setting>[Beállítások] <Maintenance> [Karbantartás] <HDD Manage> [Merevlemez] item. Kattintson a >> gombra; a HDD Manage ablak fog megnyílni. HDD információ megjelenik az ablakban, amennyiben a DVR érzékeli a merevlemezt. A merevlemez formázásához kattintson a Formatting gombra

9 - 8 -

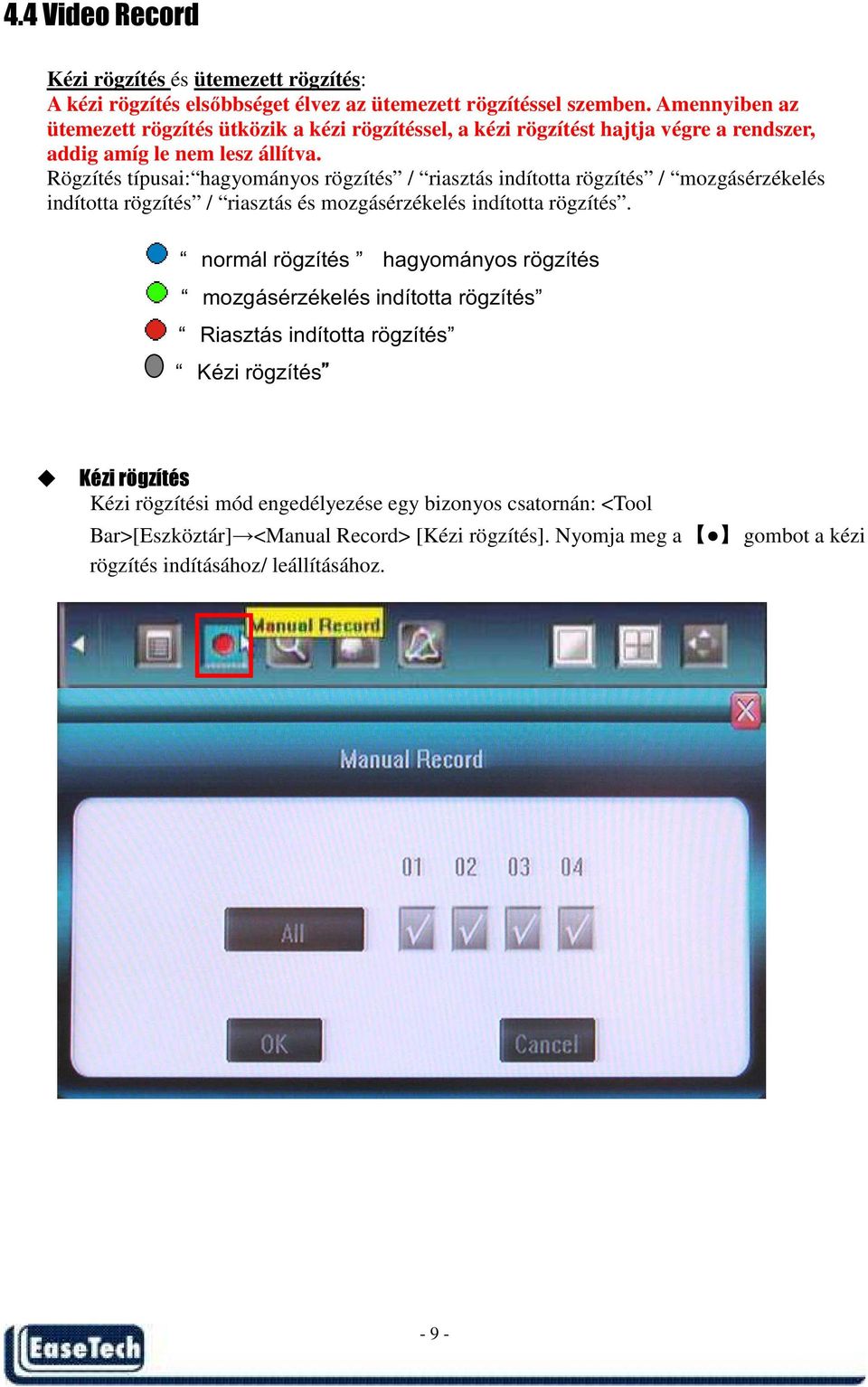

10 4.4 Video Record Kézi rögzítés és ütemezett rögzítés: A kézi rögzítés elsőbbséget élvez az ütemezett rögzítéssel szemben. Amennyiben az ütemezett rögzítés ütközik a kézi rögzítéssel, a kézi rögzítést hajtja végre a rendszer, addig amíg le nem lesz állítva. Rögzítés típusai: hagyományos rögzítés / riasztás indította rögzítés / mozgásérzékelés indította rögzítés / riasztás és mozgásérzékelés indította rögzítés. normál rögzítés hagyományos rögzítés mozgásérzékelés indította rögzítés Riasztás indította rögzítés Kézi rögzítés Kézi rögzítés Kézi rögzítési mód engedélyezése egy bizonyos csatornán: <Tool Bar>[Eszköztár] <Manual Record> [Kézi rögzítés]. Nyomja meg a gombot a kézi rögzítés indításához/ leállításához

11 Ütemezett rögzítés Ütemezett rögzítés beállítása: <Tool Bar> [Eszköztár] < Setting > [Beállítások] <Record>[Rögzítés] < Record Schedule> [Ütemezett rögzítés] Az alábbi párbeszédablak jelenik meg a képernyőn.: 1. Az aktuális, rögzítő kamera. 2. Rögzítés ütemezése 3. Rögzítés típusának bemutatása. Lehetőség van 24 órás rögzítésre, minden nap, szombaton és vasárnap is, minden héten. Egy cellányi egység, egy órának felel meg. Adja meg a rögzítés típusát az Enter gomb ismételt megnyomásával vagy bal egérgomb dupla kattintás (a cella színe megváltozik). Beállítások mentéséhez kattintson az OK gombra. A beállítás csak a mentést követően lép életbe. Riasztás és mozgásérzékelés indította rögzítési mód esetén, a mozgásérzékelés érzékenységét és területet előre meg kell határozni. További részleteket az Mozgásérzékelés beállítása fejezetben olvashat. Riasztás indította rögzítési mód esetén, a riasztási beállításokat előzőleg meg kell határozni. További részleteket az Eseménykezelés fejezetben olvashat

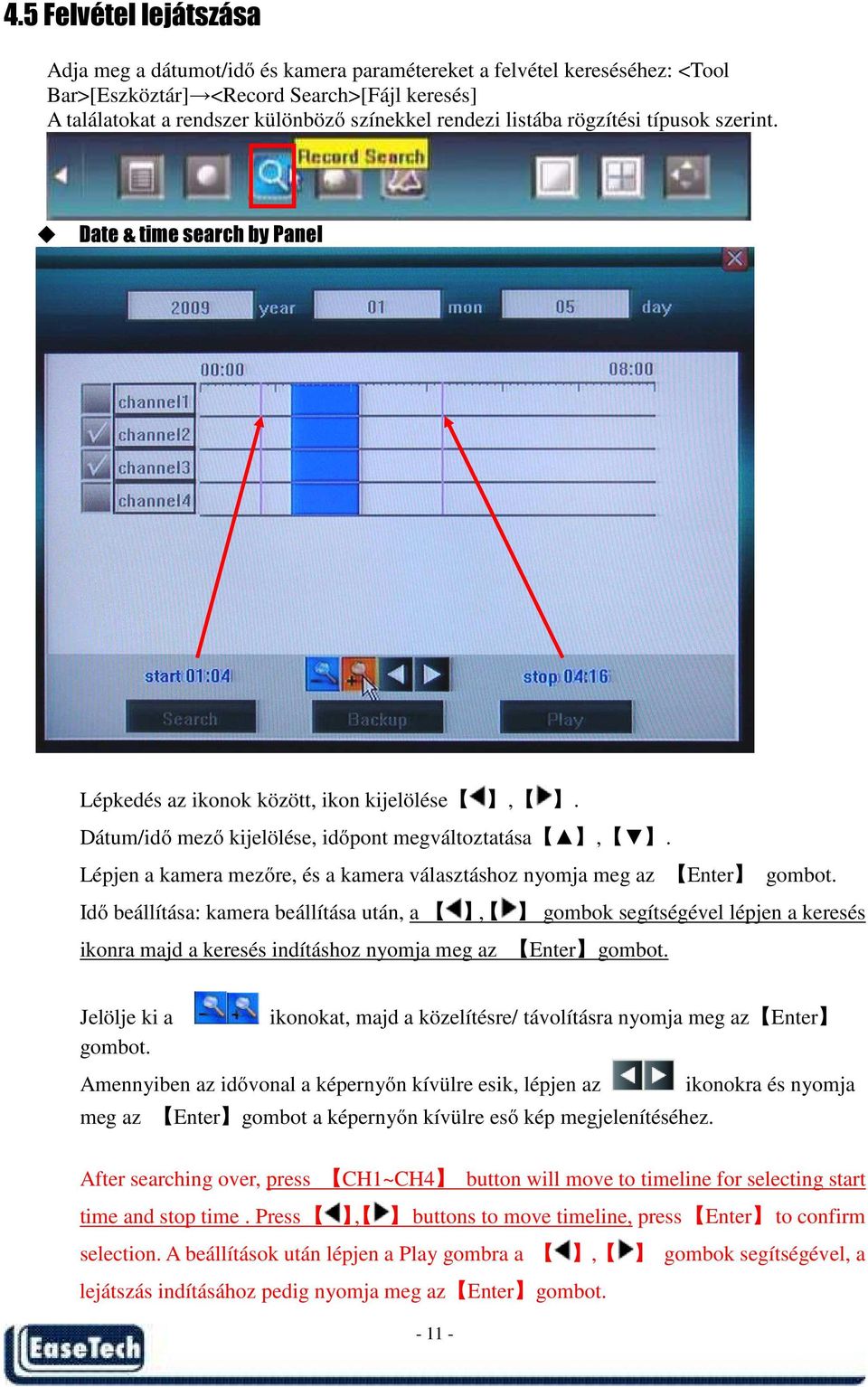

12 4.5 Felvétel lejátszása Adja meg a dátumot/idő és kamera paramétereket a felvétel kereséséhez: <Tool Bar>[Eszköztár] <Record Search>[Fájl keresés] A találatokat a rendszer különböző színekkel rendezi listába rögzítési típusok szerint. Date & time search by Panel Lépkedés az ikonok között, ikon kijelölése,. Dátum/idő mező kijelölése, időpont megváltoztatása,. Lépjen a kamera mezőre, és a kamera választáshoz nyomja meg az Enter gombot. Idő beállítása: kamera beállítása után, a, gombok segítségével lépjen a keresés ikonra majd a keresés indításhoz nyomja meg az Enter gombot. Jelölje ki a ikonokat, majd a közelítésre/ távolításra nyomja meg az Enter gombot. Amennyiben az idővonal a képernyőn kívülre esik, lépjen az ikonokra és nyomja meg az Enter gombot a képernyőn kívülre eső kép megjelenítéséhez. After searching over, press CH1~CH4 button will move to timeline for selecting start time and stop time. Press, buttons to move timeline, press Enter to confirm selection. A beállítások után lépjen a Play gombra a, gombok segítségével, a lejátszás indításához pedig nyomja meg az Enter gombot

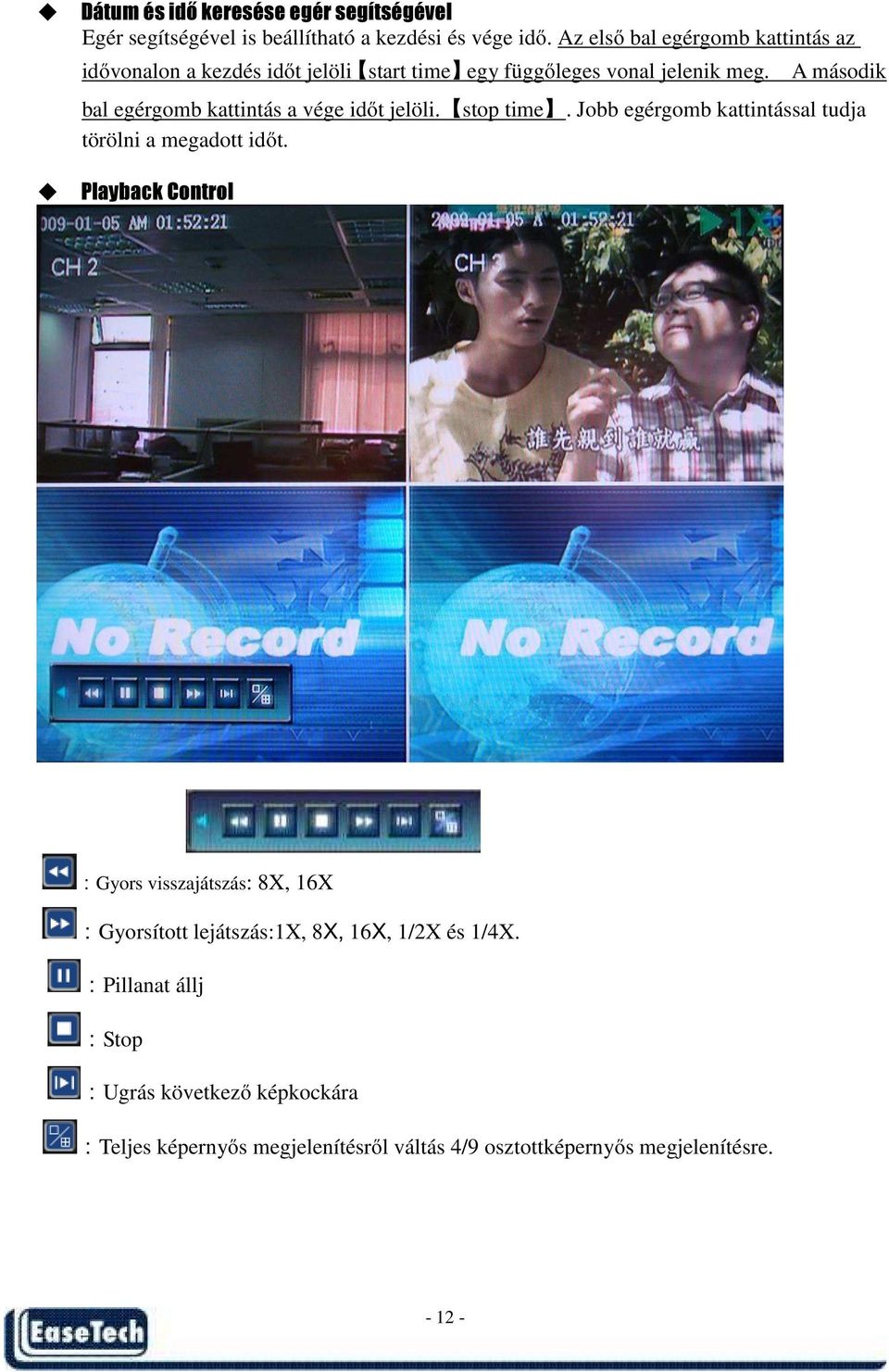

13 Dátum és idő keresése egér segítségével Egér segítségével is beállítható a kezdési és vége idő. Az első bal egérgomb kattintás az idővonalon a kezdés időt jelöli start time egy függőleges vonal jelenik meg. A második bal egérgomb kattintás a vége időt jelöli. stop time. Jobb egérgomb kattintással tudja törölni a megadott időt. Playback Control :Gyors visszajátszás: 8X, 16X :Gyorsított lejátszás:1x, 8X, 16X, 1/2X és 1/4X. :Pillanat állj :Stop :Ugrás következő képkockára :Teljes képernyős megjelenítésről váltás 4/9 osztottképernyős megjelenítésre

14 4.6 Archiválás Fájl keresése: <Tool Bar>[Eszköztár] <Record Search>[Fájl keresés] archiváláshoz illetve lejátszáshoz. Adja meg a kereséshez szükséges kezdési és vége időt. (Részletek a 4.5 Video Playback- Lejátszás c. fejezetben) Archiválás ablak megnyitásához kattintson a [Backup] gombra. A rendszer megkeresi az

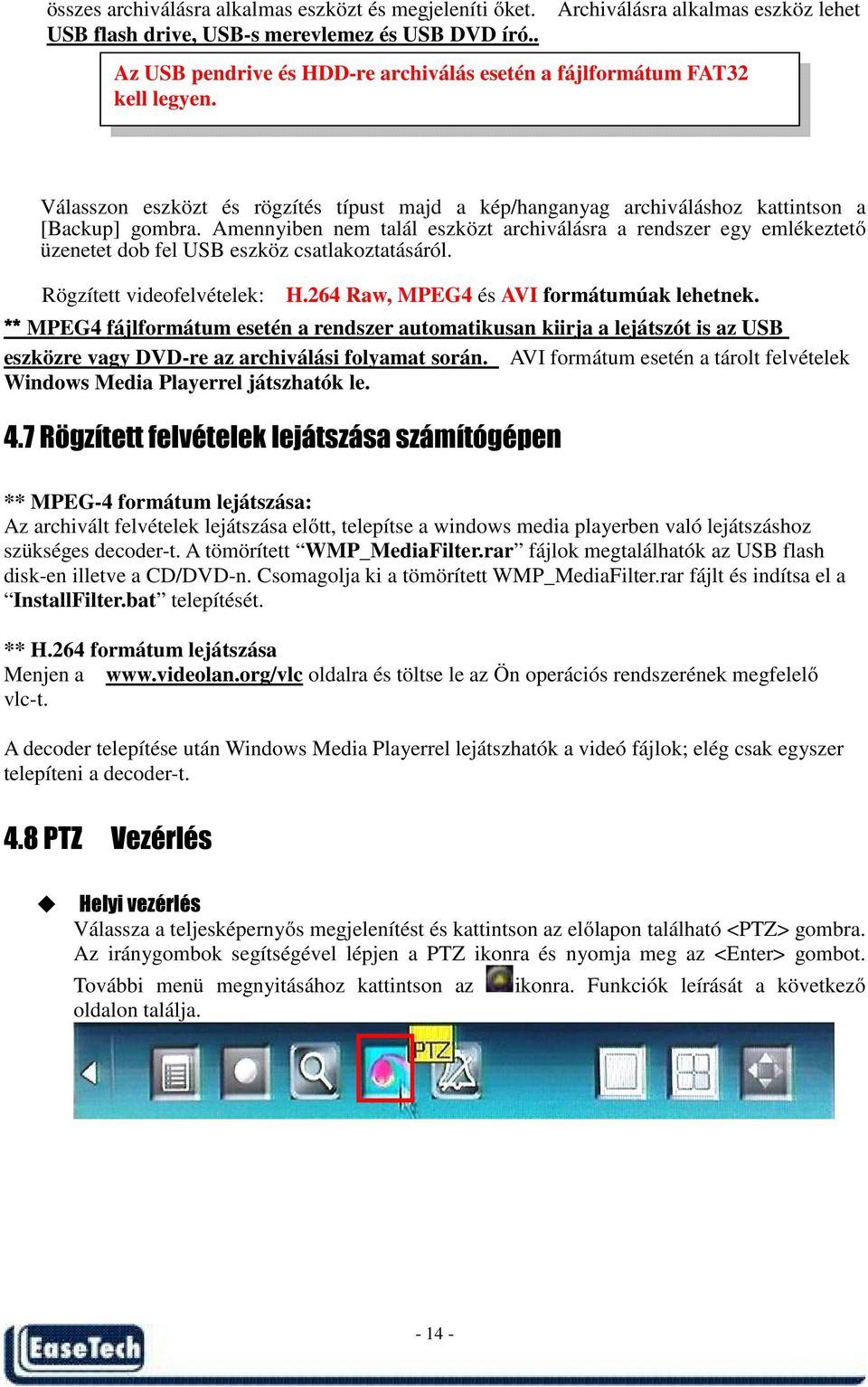

15 összes archiválásra alkalmas eszközt és megjeleníti őket. USB flash drive, USB-s merevlemez és USB DVD író.. Archiválásra alkalmas eszköz lehet Az USB pendrive és HDD-re archiválás esetén a fájlformátum FAT32 kell legyen. Válasszon eszközt és rögzítés típust majd a kép/hanganyag archiváláshoz kattintson a [Backup] gombra. Amennyiben nem talál eszközt archiválásra a rendszer egy emlékeztető üzenetet dob fel USB eszköz csatlakoztatásáról. Rögzített videofelvételek: H.264 Raw, MPEG4 és AVI formátumúak lehetnek. ** MPEG4 fájlformátum esetén a rendszer automatikusan kiirja a lejátszót is az USB eszközre vagy DVD-re az archiválási folyamat során. AVI formátum esetén a tárolt felvételek Windows Media Playerrel játszhatók le. 4.7 Rögzített felvételek lejátszása számítógépen ** MPEG-4 formátum lejátszása: Az archivált felvételek lejátszása előtt, telepítse a windows media playerben való lejátszáshoz szükséges decoder-t. A tömörített WMP_MediaFilter.rar fájlok megtalálhatók az USB flash disk-en illetve a CD/DVD-n. Csomagolja ki a tömörített WMP_MediaFilter.rar fájlt és indítsa el a InstallFilter.bat telepítését. ** H.264 formátum lejátszása Menjen a oldalra és töltse le az Ön operációs rendszerének megfelelő vlc-t. A decoder telepítése után Windows Media Playerrel lejátszhatók a videó fájlok; elég csak egyszer telepíteni a decoder-t. 4.8 PTZ Vezérlés Helyi vezérlés Válassza a teljesképernyős megjelenítést és kattintson az előlapon található <PTZ> gombra. Az iránygombok segítségével lépjen a PTZ ikonra és nyomja meg az <Enter> gombot. További menü megnyitásához kattintson az oldalon találja. ikonra. Funkciók leírását a következő

16 Bezár További menü,4 Írisz,3 Zoom,5 Fókusz,1Iránygombok,2 Sebesség,6 Kiegészítő gombok,7preset Pásztázás (Sequence ) Track PTZ vezérlés web keresőn keresztül Sz. Elnevezés Leírás PTZ kamera vezérlése. Kattintson a Iránygombok center ikonra pásztázás futtatásához. További részletekért olvassa el a PTZ kamera leírását. Adja mega PTZ kamera mozgási,2 Sebesség sebességét. Nagyítás/Kicsinyítés (Automata,3 Zoom fókusszal rendelkező kameráknál ez a funkció ki van kapcsolva). Kamerakép világosítása/ sötétítése (Automata írisszel rendelkező,4 Írisz kameráknál ez a funkció ki van kapcsolva). Fókusz közelre/ fókusz távolra (Automata fókusszal rendelkező,5 Fókusz kameráknál ez a funkció ki van kapcsolva). Kiegészítő eszközöktár megnyitása/bezárása. Kiegészítő,6 eszköztár megnyitása eszköztár eszközöktár bezárása. Az eszköztár elemei változhatnak protokollokként. Kiegészítő eszköztár elemei:fény, eső törlő, táp etc

17 ,7 Preset 8 Cruise (Sequence) Track További részleteket a kamera leírásában olvashat. Preset beállítás a kamera előre beállított pozíciója, fókusz, zoom és írisz. Minden preset beállítás rendelkezik egy adott számmal, amivel a későbbiekben előhívható. 1. Válasszon egy számot a preset beállításnak. 2. Állítsa a kamerát a kívánt pozícióba és végezze el az összes beállítást (fókusz, írisz és zoom) 3. A beállítások mentéséhez kattintson az ikonra. Preset meghívása: 1. Válassza ki a preset számot. 2. A futtatáshoz kattintson az gombra. Preset pozíció törlése/ újraértelmezése: Válasszon preset beállítást majd nyomja meg a gombot. Cruise több preset beállítás együttese. Beállítás: 1. Válasszon preset beállítást 2. A mentéshez kattintson az ikonra. 3. Ismételje meg az 1-es és 2-es lépést ahányszor szeretné. 4. A futtatáshoz kattintson az ikonra. Törlés: Click on button to clear sequence. Track a kamera folytonos útja. Beállítás: 1. A beállításhoz kattintson az ikonra. 2. Mozgassa a kamerát a szükséges útvonalon 3. A beállítás mentéséhez kattintson ismét az ikonra. 4. Track indításához/ leállításához kattintson az ikonra. Megjegyzés: a Track funkció a PTZ kamera típusától függ
