1 Bosch Video Client hu Kezelési útmutató

2

3 Bosch Video Client Tartalomjegyzék hu 3 Tartalomjegyzék 1 Bevezetés Rendszerkövetelmények Szoftvertelepítés Az alkalmazásban használt jelölések 7 2 Indítás és konfiguráció A rendszer áttekintése Élő megtekintés és lejátszás alkalmazás Configuration Manager Indítás Konfiguráció varázsló Configuration Manager Video Client Licencek telepítése A konfiguráció mentése Bejelentkezés 15 3 Élő ablak áttekintése Alapáttekintés Eszköztár ikonjai Lejátszás Egyéni felhasználói beállítások megadása Szekvencia-megjelenítési nézetek Gyors megjelenítési módok kiválasztása Szövegablak Képpanel ablak megjelenítése Képmegjelenítés maximalizálása Audió Hangerő-szabályozás Konfiguráció Kijelentkezés Súgó Kedvenc nézetek és videoeszköz-lista ablaktáblák Kedvenc nézetek ablaktábla Videoeszköz-lista ablaktábla Eszközikonok Relék és kontaktusok ablaktábla Kimeneti relék aktiválása Bemeneti kontaktusok Képpanelek Képpanel helyi menüje Szövegablak Szöveg exportálása A szövegablak törlése és bezárása Állapotjelölő lapok Napló 28 Bosch Security Systems Kezelési útmutató F.01U v

4 4 hu Tartalomjegyzék Bosch Video Client Exportálási feladat 28 4 Élő képek megtekintése Kedvenc nézetek kiválasztása Nézetek kiválasztása Gyors nézetek létrehozása Megjelenítési mód Képpanelek feltöltése Kameraállapot ikonok 30 5 Kedvenc nézetek beállítása Nézet készítése Nézetsorozat készítése 32 6 Élő felvétel Élőkép rögzítése a számítógép merevlemezére 33 7 Pillanatképek mentése Állókép rögzítése 34 8 Azonnali lejátszás Felvett képek megtekintése 35 9 Monitorfal Kamerák és nézetek hozzáadása Kamerák irányítása Digitális zoom PTZ-kamerák Egér általi vezérlés Vezérlőpult Lejátszóablak Lejátszó eszköztár Egyképes vagy osztott képes nézet választása Szövegablak Képpanel ablak megjelenítése Képmegjelenítés maximalizálása Audió Hangerő-szabályozás Kamerafelvételek kiválasztása Idővonal Helyi menü utasításai Lejátszás kezelőszervei A lejátszás kezelőszerveinek használata Felvett videoklipek exportálása a számítógép merevlemezére Pillanatképek készítése 46 F.01U v Kezelési útmutató Bosch Security Systems

5 Bosch Video Client Tartalomjegyzék hu Keresés lapok Tárolt fájlok lejátszása Exportált videoklipek Archív pillanatképek Kamera SD-kártyák Események keresése Eseménykeresés ablaktábla A keresési időszak beállítása Sáv kiválasztása Eseményszűrő Keresés indítása Keresési eredmények IVA-keresés IVA-keresés ablaktábla Algoritmus kiválasztása Keresés indítása Keresési eredmények Szöveg keresése Szövegkereső ablak A keresési időszak beállítása Sáv kiválasztása Szövegszűrő Keresés indítása Keresési eredmények Indítás parancssorból Telephelyek paraméter XML fájlszerkezet Helyszínek nézeteinek ablaka Billentyűzetek használata Szabványos billentyűzet gyorsbillentyűi Bosch IntuiKey billentyűzet használata Az IntuiKey billentyűzet telepítése előtt Az IntuiKey billentyűzet beállítása Az Intuikey billentyűzet használata 59 Bosch Security Systems Kezelési útmutató F.01U v

6 6 hu Bevezetés Bosch Video Client 1 Bevezetés A Bosch Video Client egy számítógépes alkalmazás, mely élőkép megtekintési, vezérlési, keresési és lejátszási szolgáltatásokat nyújt bármely, a hálózatra csatlakoztatott Bosch kamera számára. A távirányítási funkciók között megtalálható a kamera elfordításának, döntésének és zoomjának vezérlése (beleértve a teljes AutoDome vezérlést is). Megtekinthető a csatlakoztatott egységek online állapota, és a Configuration Manager segítségével bármely egység beállítható, vagy a rendszer konfigurálható. A Forensic Search (Adatgyűjtő keresés) nevű eszköz a Bosch Video Client szerves részét képezi, és hatékony eszközként szolgál a rögzített anyagok kereséséhez az Intelligens video elemzési (IVA) események felhasználásával. 1.1 Rendszerkövetelmények Működési környezet: számítógép Windows XP SP3, Windows Vista SP2 vagy Windows 7 operációs rendszerrel. Az ajánlott PC követelmények a következők: Processzor: Intel Pentium DualCore, 3,0 GHz vagy ennek megfelelő RAM memória: 2048 MB Szabad merevlemez-kapacitás: 10 GB Videokártya: NVIDIA GeForce 8600 vagy ennél jobb Videomemória: 256 MB Hálózati csatoló: 100/1000-BaseT 1.2 Szoftvertelepítés 1. Helyezze be a terméket tartalmazó lemezt a számítógép optikai meghajtójába. Automatikusan elindul a telepítőprogram. 2. Ha nem indul el automatikusan a telepítés, akkor keresse meg a lemezen a BVC_installer.exe fájlt, és duplán kattintson rá. 3. A telepítés végrehajtásához kövesse a képernyőn megjelenő utasításokat. Megjegyzés: Rendszeresen jelennek meg a szoftverfrissítések. Keresse meg a Bosch Security Systems weboldalon a legújabb verziót. A VRM naplózásának támogatása A VRM naplózások integrálásához a Bosch Video Client naplóba végezze el az alábbi lépéseket: 1. Másolja a VrmLogMonitor.exe és a VrmLogService.exe fájlt a Bosch Video Client telepítőmappájából (alapértelmezett: C:\Program Files\Bosch\Video Client) a VRM-et futtató számítógép egyik mappájába. 2. Nyisson meg egy parancs-rendszerhéjat a VRM számítógépen (rendszergazdaként futtassa!) 3. Lépjen a VrmLogMonitor.exe és a VrmLogService.exe fájlt tartalmazó mappába 4. Telepítse a szolgáltatást a következő beírásával: VrmLogService.exe -i 5. Indítsa el a szolgáltatást a következő beírásával: VrmLogService.exe -s ekkor a naplózásfigyelő szolgáltatás jelenti az összes aktuális VRM naplózást az összes csatlakoztatott Bosch Video Clients alkalmazásnak (15 perccel korábbról indítva a naplózást). A szolgáltatás automatikusan elindul, valahányszor a rendszer betöltődik. A szolgáltatás leállításához írja be a következőt: VrmLogService.exe -k F.01U v Kezelési útmutató Bosch Security Systems

7 Bosch Video Client Bevezetés hu 7 A szolgáltatás végleges eltávolításához írja be a következőt: VrmLogService.exe -u 1.3 Az alkalmazásban használt jelölések Ikonszínek értelmezése A letiltott funkciók sötétítve látszanak. A program az élő megtekintés ablakban sárga színnel, a lejátszás ablakban pedig világoskék színnel emeli ki az aktív kijelöléseket. Naptárablak A naptárablak akkor jelenik meg, ha a naptár ikonra kattint egy olyan ablakban, ahol dátum megadása szükséges. A nyílgombokkal módosíthatja a hónapot. Egy adott dátumra kattintva a dátummezőbe a kiválasztott érték kerül. A kezelőegységen az Esc gombra kattintva a dátum megváltoztatása nélkül léphet ki az ablakból. Listák A listákban az oszlopfejlécekre kattintva az adott oszlopnak megfelelően rendezheti a listát. Ismételt kattintással a rendezés sorrendje megfordítható. A görgetősávokkal a hosszú listák görgethetők. Listák kibontása és becsukása Az eszközfa vagy a kedvencek ablaktáblákon a fastruktúra az ikon mellett + vagy - jelet jelenít meg. A + jelre kattintva a lista kinyílik, a - jelre kattintva pedig bezáródik. Többszörös kiválasztás Több elem egyidejű kijelöléséhez válasszon ki egy elemet, majd tartsa lenyomva a CTRL billentyűt mindaddig, amíg kattintással ki nem választja az összes kívánt elemet. Bosch Security Systems Kezelési útmutató F.01U v

8 8 hu Indítás és konfiguráció Bosch Video Client 2 Indítás és konfiguráció 2.1 A rendszer áttekintése A Bosch Video Client az alábbi két összetevőből áll: Élő megtekintés és lejátszás Configuration Manager Élő megtekintés és lejátszás alkalmazás Ez az alkalmazás két ablakkal rendelkezik: az egyik az élő megtekintésre és a kamera vezérlésére, a másik pedig a felvételek lejátszására és exportálására szolgál Configuration Manager A Configuration Manager alkalmazást az Élő megtekintés és lejátszás alkalmazásban található ikon segítségével lehet megnyitni. A Configuration Manager lehetővé teszi a felhasználó számára a rendszerbeállítás konfigurálását, valamint a támogatott eszközök konfigurációjának a beállítását. (A rendszer kezdeti konfigurálását segítő varázsló a Configuration Manager Eszköz menüjének a Konfiguráció varázsló parancsára kattintva kapcsolható be.) 2.2 Indítás A program indítása Ha a telepítés befejeződött, a program elindításához kattintson duplán az asztalon lévő Bosch Video Client ikonra. Vagy indítsa el az alkalmazást a Start (Indítás) gombra, majd a Programok parancsra kattintva (elérési út: Start/Programok/Bosch Video Client/Bosch Video Client). Első indítás A program első indításakor megnyílik egy varázsló, mely segít a hálózati eszközök érzékelésében és konfigurálásában. Kövesse a varázsló által megadott lépéseket, és állítsa be a Bosch Video Client alkalmazást az első alkalommal történő használatra. Indítás parancssorból A program a parancssorból is indítható, kiegészítő paraméterekkel. További információkért lásd: Rész 15 Indítás parancssorból, Oldal 53. F.01U v Kezelési útmutató Bosch Security Systems

9 Bosch Video Client Indítás és konfiguráció hu Konfiguráció varázsló A konfiguráció varázslóval gyorsan be lehet állítani a rendszer legfontosabb paramétereit az első telepítéshez. A varázslóban látható paraméterek a Configuration Manager Rendszer/ Alkalmazások/Video Client menüjében beállítható teljes paraméterkészletnek csak egy részét jelentik. Amikor a varázsló megnyílik, nyolc lépésben vezet végig a konfigurációs eljáráson. A Következő és a Vissza gombra kattintva lehet végigmenni a varázslón. 1. Jelszavak Írjon be (és erősítsen meg) univerzális, rendszerszintű jelszavakat három felhasználói csoport számára (hagyja üresen a mezőket, ha ezt nem kívánja megtenni). A rendszerszintű felhasználók jelszavainak kiosztása a rendszerkomponensekhez történik. Egy eszköz elérésekor például a administrator jelszava használható a service hozzáférési szinthez, míg a operator jelszava a user hozzáférési szinthez szolgál. Jogosultsági szint Configuration Manager BVIP eszköz Legmagasabb administrator service Közepes operator user Legalacsonyabb live live 2. Rögzítő Válassza ki, hogy helyi rögzítést kíván az eszközökön (pl. egy SD-kártyára), vagy egy VRMrögzítőt kíván használni. Rögzítő alkalmazása esetén írja be a megfelelő IP-címet, vagy válassza ki egy konfigurált rögzítő címét a listából. Bosch Security Systems Kezelési útmutató F.01U v

10 10 hu Indítás és konfiguráció Bosch Video Client 3. Eszközválasztás A hálózatban észlelt összes eszköz megtalálható a listán. Ha úgy gondolja, hogy hiányzik egy eszköz, kattintson a Frissítés elemre. Megtörténik minden bejelölt eszköz konfigurálása (kap egy IP-címet). Ha nem kíván egy eszközt a varázsló segítségével konfigurálni, kattintson a jelölőnégyzetre a kijelölés eltávolításához. A zöld négyzettel jelölt eszközök már hozzá vannak rendelve egy VRM-rögzítőhöz. Ezek kijelölésének megszüntetése esetén a hozzárendelés megszűnik, és a kapcsolódó felvételek törlődnek. Nem minden eszköz támogatja a DHCP útján történő IP-cím konfigurálást. Szükség esetén ezeket az eszközöket manuálisan kell konfigurálni. 4. Hálózat Válassza a DHCP használata lehetőséget, ha az összes eszköz támogatja a DHCP-t, és automatikusan szeretné az IP-címek kiosztását. Egyéb esetben írjon be egy IP-címtartományt. Ennek a tartománynak elegendő IP-címet kell biztosítania az összes konfigurálandó eszköz számára. 5. Dátum és idő Válassza ki, hogy a dátum- és időadatokat a saját számítógép beállításaitól vagy egy SNTPkiszolgálóról kapja-e a rendszer. Szükség esetén állítsa vissza a rendszeridőt saját számítógépén, vagy írja be egy SNTP-kiszolgáló IP-címét. 6. Képminőség A csúszka segítségével állíthatja be az összes eszközön a videó minőségét. A megfelelő beállítás minden egyes eszközhöz automatikusan történik. Szükség esetén állítson be sávszélesség-korlátot. 7. Rögzítés Hozzon létre egységes felvételidőzítőt az összes eszköz számára. Határozzon meg három rögzítési profilt (Nappal, Éjszaka vagy Hétvége) egy rögzítési mód kiválasztásával (Folyamatos, Mozgó vagy Nincs rögzítés) és a minőség csúszka segítségével. Töltse ki a heti rögzítési naptárat ezekkel a profilokkal. Ha nem kíván rögzítéseket ütemezni, Ki üzemmódot kell választani minden rögzítési profilhoz. F.01U v Kezelési útmutató Bosch Security Systems

11 Bosch Video Client Indítás és konfiguráció hu Összefoglalás Megjelenik a kiválasztott beállítások összefoglalója. Ha a beállításokat meg kívánja változtatni, a < Vissza gombra kattintva lépésről lépésre menjen vissza a varázslóban. Kattintson a Alkalmaz elemre az eszközök kiválasztott beállítások szerinti konfigurálásához; kattintson a Mégse gombra a varázsló törléséhez. Bosch Security Systems Kezelési útmutató F.01U v

12 12 hu Indítás és konfiguráció Bosch Video Client 2.4 Configuration Manager Amikor a varázsló befejezi a feladatát, megnyílik a Configuration Manager. 1. Kattintson a Rendszer fülre. 2. Az Alkalmazások menüben kattintson a Video Client parancsra. Itt lehet megváltoztatni az Bosch Video Client alapértelmezett beállításait Video Client A következő menük használatával lehet konfigurálni a következőket Bosch Video Client: 1. A Felhasználó-kezelés menüben állítsa be a felhasználói fiókokat, a felhasználói jelszavakat és szükség esetén a hozzáférési jogosultságokat. 2. A Kamerák menüben ellenőrizze, hogy a megfelelő kamerák vannak-e kiválasztva, a megfelelő sorrendben vannak-e elhelyezve, és adjon hozzáférési jogosultságokat. 3. A Digitális bemenetek menüben ellenőrizze, hogy a megfelelő bemenetek vannak-e kiválasztva, a megfelelő sorrendben vannak-e elhelyezve, és adjon hozzáférési jogosultságokat. 4. A Relék menüben ellenőrizze, hogy a megfelelő relék vannak-e kiválasztva, a megfelelő sorrendben vannak-e elhelyezve, és adjon hozzáférési jogosultságokat. 5. Az Alkalmazások menüben állítsa be a Bosch Video Client tárolási útvonalait, és kezelje a licenceket. Felhasználókezelő alkalmazása A administrator tartozó meghatározott jelszót minden alkalommal be kell írni az adatbázis megnyitásához. Felhasználók létrehozásához és felhasználói jogok meghatározásához: 1. Válassza a Felhasználó-kezelés csoportot. 2. Újabb felhasználó létrehozásához kattintson az Hozzáadás... gombra. Megjelenik egy párbeszédpanel. 3. Írja be a felhasználó nevét és jelszavát. 4. Egyedi felhasználói jogosultságok meghatározásához válassza ki a megfelelő bejegyzést a létrehozott felhasználók listájában, és kapcsolja be vagy kapcsolja ki a kívánt opciókat a Jogosultságok alatt: 5. Egy felhasználó eltávolításához válasszon ki egy bejegyzést a létrehozott felhasználók listájában, és kattintson a Eltávolítás gombra. Összetevők kiválasztása és jogosultságok hozzárendelése 1. Válassza a Sorrend fület a Kamerák, Digitális bemenet vagy a Relék csoport alatt. 2. Ellenőrizze a komponenseket, amelyeket fel akar venni a Video Client listába. Ezeknek a listáknak a sorrendje megfelel a Video Client programban lévőknek. 3. Kattintson a Eleje, Fel, Le és Vége gombra, hogy megváltoztassa egy kiválasztott összetevő helyzetét a listán belül. 1. Válassza a Hozzáférés fület a Kamerák, Digitális bemenet vagy a Relék csoport alatt. Alapértelmezésben mindegyik felhasználó a legmagasabb jogosultsági szinttel rendelkezik. 2. Egy felhasználó jogosultsági szintjének megváltoztatásához bal egérgombbal kattintson a táblázat megfelelő cellájára, amíg a megfelelő jogosultsági szintet el nem éri. 3. Ha egy felhasználó számára ugyanolyan jogosultsági szintet kíván adni az összes összetevőre, vagy fordítva, jobb egérgombbal kattintson a megfelelő oszlopra vagy oszlopfejre, és válassza ki a kívánt jogosultsági szintet. F.01U v Kezelési útmutató Bosch Security Systems

13 Bosch Video Client Indítás és konfiguráció hu 13 Kamera-hozzáférés PTZ-konfigurálás A felhasználó konfigurálhatja a PTZ-beállításokat PTZ-vezérlés Csak megtekintés Hozzáférés megtagadva A felhasználó vezérelheti a kamerát A felhasználó megnézheti a videókat A felhasználó nem férhet hozzá a kamerához Digitális bemenet hozzáférés, relé hozzáférés Vezérlés engedélyezve Csak megtekintés Hozzáférés megtagadva A felhasználó vezérelheti ezt az összetevőt A felhasználó láthatja ezt az összetevőt A felhasználó nem férhet hozzá az összetevőhöz Alkalmazási útvonalak és naplózások kiválasztása 1. Válassza az alkalmazás-csoport Alkalmazás fülét. 2. Válassza ki annak a mappának az útvonalát, amelybe a Video Client a manuális felvételeket exportálja. Ha nem ír be semmit, a következő alapérték lép érvénybe: %current user%\my Documents\Bosch\VideoClient\Recording. Határozza meg a maximális merevlemez tárhelyet GB-ban a manuális rögzítésekhez. Ha nem ír be semmit, a rendszer 10 GB értéket állít be. 3. Állítsa be az útvonalat ahhoz a mappához, amelyben a naplófájlokat kívánja menteni. Ha ezt nem végzi el, nem lehet a felhasználói műveleteket naplózni. Állítsa be, ha a felhasználói műveleteket naplózni kell. 4. Válassza ki az Intuikey kommunikációs portot. Licencek Az Alkalmazás-csoport Licencek fülén információ található a kameracsatornák licenceléséről a Bosch Video Client alkalmazásban. Egy Bosch Video Client telepítés szabványosan 16 kameracsatornával rendelkezik. Licenc vásárlásával további csatornák engedélyezhetők. Az itt látható host ID szükséges további kameracsatornák licencének telepítéséhez. Látható az engedélyezett kamerák száma. A Licenc hozzáadása... elemre kattintva megjelenik egy párbeszédpanel a további licencek telepítéséhez. Bosch Security Systems Kezelési útmutató F.01U v

14 14 hu Indítás és konfiguráció Bosch Video Client Licencek telepítése Egy Bosch Video Client licenc telepítéséhez a következő lépések szükségesek: 1. Rendeljen licencet kap egy engedélyezési kódot. 2. Keresse meg a konfigurációkezelő Licenc fülén a számítógép host azonosítóját. 3. Engedélyezési kódja segítségével jelentkezzen be a Bosch licenckezelőjébe ( activation.boschsecurity.com/). 4. Töltse ki, és küldje el a licenc-aktiválási adatokat (a gazdaazonosítóval együtt). 5. Írjon be egy címet, hogy megkapja az aktivációs kódot. 6. Mentse el az ben kapott licenckulcs fájlt a merevlemezre. 7. A konfigurációkezelő Licenc fülén kattintson a következőre: Licenc hozzáadása Keresse meg a licenckulcs fájlt a merevlemezen, és kattintson a Megnyitás gombra. 9. Ellenőrizze,hogy a licenc aktivált-e. 10. Mentse el a konfigurációt, és indítsa újra a BVC rendszert A konfiguráció mentése Ha végzett: 1. Kattintson a ikonra a konfiguráció mentéséhez. 2. Zárja be a Configuration Manager alkalmazást F.01U v Kezelési útmutató Bosch Security Systems

15 Bosch Video Client Indítás és konfiguráció hu Bejelentkezés Rövid idő múlva megjelenik a Bosch Video Client bejelentkezési ablaka. Az alkalmazás elindításakor megjelenik a Bejelentkezés ablak. A felhasználónév és a jelszó mező üres. Bejelentkezés: 1. Írja be a felhasználónevet és a jelszót: 2. Kattintson a Bejelentkezés gombra. Ha nincs hozzáférése az egységhez, akkor forduljon a rendszergazdához. Megjegyzés: Ha a varázslóban vagy a Configuration Manager alkalmazásban nincs beállítva a felhasználónév és a jelszó, az administrator felhasználónévvel jelszó nélkül bejelentkezhet. Bosch Security Systems Kezelési útmutató F.01U v

16 16 hu Élő ablak áttekintése Bosch Video Client 3 Élő ablak áttekintése Az alkalmazás elindításakor megjelenik az élő ablak. Az élő ablak segítségével a következő műveleteket végezheti el: élő videokép megtekintése másik osztott képernyős megjelenítés választása kedvenc nézetek beállítása kamerák hozzárendelése képpanelekhez az aktív képpanel azonnali lejátszás ablakának megnyitása video kamerás felvétel rögzítése a számítógép merevlemezére állóképkockás pillanatkép készítése az aktív képpanelről tárolt pillanatképek megtekintése monitorfal konfigurálása PTZ-kamerák vezérlése egységek állapotának és riasztásainak megfigyelése Megjegyzés: Ha lejátszás módban van, kattintson a ikonra az élő ablakra történő átváltáshoz. Ábra 3.1 Tipikus élő ablak F.01U v Kezelési útmutató Bosch Security Systems

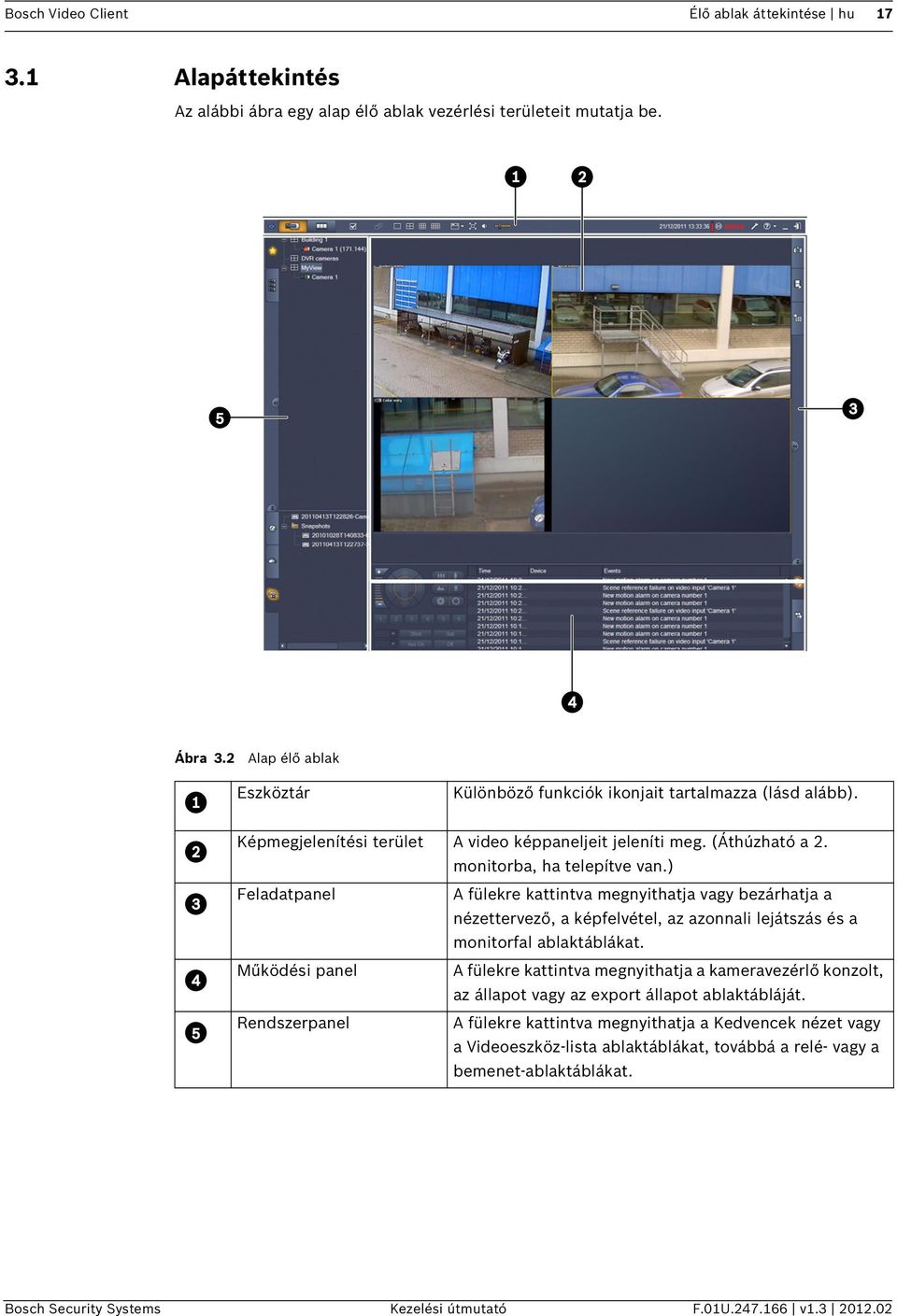

17 Bosch Video Client Élő ablak áttekintése hu Alapáttekintés Az alábbi ábra egy alap élő ablak vezérlési területeit mutatja be. Ábra 3.2 Alap élő ablak Eszköztár Különböző funkciók ikonjait tartalmazza (lásd alább). Képmegjelenítési terület A video képpaneljeit jeleníti meg. (Áthúzható a 2. monitorba, ha telepítve van.) Feladatpanel A fülekre kattintva megnyithatja vagy bezárhatja a nézettervező, a képfelvétel, az azonnali lejátszás és a monitorfal ablaktáblákat. Működési panel A fülekre kattintva megnyithatja a kameravezérlő konzolt, az állapot vagy az export állapot ablaktábláját. Rendszerpanel A fülekre kattintva megnyithatja a Kedvencek nézet vagy a Videoeszköz-lista ablaktáblákat, továbbá a relé- vagy a bemenet-ablaktáblákat. Bosch Security Systems Kezelési útmutató F.01U v

18 18 hu Élő ablak áttekintése Bosch Video Client 3.2 Eszköztár ikonjai Közvetlen folyamat megtekintés Lejátszás Átváltja az alkalmazásablakot az élő megtekintés módra (sárga kijelölés). Átváltja az alkalmazásablakot az lejátszás módra (kék kijelölés). Egyéni felhasználói beállítások Sorozatos megjelenítés Megjelenít egy, az egyéni felhasználói beállítások megadására szolgáló párbeszédpanelt. Elindítja egy képpanelsorozat megjelenítését. Gyors megjelenítési módok A képpanelek elrendezésére szolgáló ikonokat tartalmaz. Szövegablak Megnyitja a szövegablakot. Képpanel ablak megjelenítése Képterület maximalizálása Kiválasztja a képpanelek megjelenítési formáját: felső sávval, kameranévvel, a helyi eszközidővel, vagy adatok nélkül, illetve VCA fedőjelöléssel vagy anélkül. Maximalizálja a képmegjelenítési területet. Hangvezérlés Elnémítja a hangot Hangerő-szabályozás Beállítja a hangerőt. Configuration Manager Megnyitja a Configuration Manager alkalmazást egy önálló ablakban. Súgó A súgó tárgymutatójának megnyitása. Kis méret Az alkalmazásablak tálcára tétele ikon állapotban. Kijelentkezés Bezárja az alkalmazást és visszatér a bejelentkezési ablakhoz. A dátum és idő, valamint a CPU-felhasználási sáv szintén megjelenik az eszköztáron. A CPUfelhasználás százalékban kifejezett értékének megtekintéséhez vigye az egérmutatót a CPUfelhasználási sáv fölé. Az alkalmazásablak átméretezéséhez kattintson duplán az eszköztárra Lejátszás A lejátszás ablak megnyitásához kattintson a ikonra. Áttekintheti az összes felvételt a grafikus idővonal segítségével, vagy kereshet felvételeket esemény szerint, és lejátszhatja azokat. F.01U v Kezelési útmutató Bosch Security Systems

19 Bosch Video Client Élő ablak áttekintése hu Egyéni felhasználói beállítások megadása Az alkalmazás felhasználói preferenciáinak megváltoztatásához kattintson a párbeszédpanel megnyitásához. gombra a Beállítások fül 1. Jelölje be az aktiválni kívánt riasztások és hibák nevű elemek melletti jelölőnégyzetet. A számítógép meghatározott riasztások esetén hangjelzést ad vagy kinagyítja az alkalmazásablakot. 2. Állítsa be a képváltási időközt 5 és 60 másodperc között, meghatározva ezzel, hogy a szekvencia egy képe mennyi ideig legyen látható. 3. Jelölje be a Eszköz helyi idejének megjelenítése lehetőséget az eszközön beállított tényleges idő képpaneles kijelzését. 4. Jelölje be a Kiosk mód lehetőséget az alkalmazás kibontásához teljes képernyősre. Ahhoz, hogy működjön, a rendszer újraindítása szükséges, és csak a rendszergazda számára elérhető. Teljes képernyős módban a felhasználó nem tud kilépni az alkalmazásból. 5. Válassza ki az azonnali lejátszás időbeli eltolását 5 és 120 másodperc között. 6. Ha több monitort állított be a Windows rendszerben, jelölje be a Másodlagos monitor engedélyezése lehetőséget, hogy a monitorok egyikét másodlagos monitorként használhassa. Az alábbi jelölőnégyzetben jelölje be a használni kívánt monitort. Könyvtárak fül 1. Írja be az exportált felvételek nyomon követésére szolgáló helyeket. 2. Írja be az exportált pillanatképek nyomon követésére szolgáló helyeket. Bosch Security Systems Kezelési útmutató F.01U v

20 20 hu Élő ablak áttekintése Bosch Video Client Monitorfal fül 1. Húzza a rendelkezésre álló monitorokat a monitorfal grafika megfelelő helyére. 2. A nyilak segítségével is mozgathatja vagy eltávolíthatja a monitorokat. Kattintson az OK gombra a módosítások mentéséhez és kilépéshez, vagy a Mégse gombra az ablak módosítások mentése nélküli bezárásához. Megjegyzés: Ezeket a beállításokat a rendszer az éppen bejelentkezett felhasználóhoz menti el, és mindig alkalmazza, ahányszor az adott felhasználó ugyanazon a számítógépen bejelentkezik. F.01U v Kezelési útmutató Bosch Security Systems

21 Bosch Video Client Élő ablak áttekintése hu Szekvencia-megjelenítési nézetek A szekvencia ikon használata akkor engedélyezett, ha egy több képpanelt megjelenítő nézet, vagy pedig több kamera vagy több nézet van kijelölve. Szekvencia kiválasztása: Válasszon ki egy nézetet, majd kattintson a ikonra a kamerák szekvenciában történő megjelenítéséhez ugyanazon a nézeten belül, egyetlen képpanel megjelenítése esetén. Válasszon ki egy nézetet, majd kattintson a ikonra a kamerák szekvenciában történő megjelenítéséhez a nézetek között, nem pedig a nézeteken belül. Megjegyzés: A nézettervező segítségével számos szekvencia-megjelenítési nézetet tervezhet, ehhez olvassa el: Rész 5.2 Nézetsorozat készítése, Oldal Gyors megjelenítési módok kiválasztása A megjelenítési mód átváltásához kattintson egy képpanel nézet ikonra az élőkép megtekintési terület elrendezéseinek módosításához: egyetlen képpanel 2x2 db képpanel 3x3 db képpanel 4x3 db képpanel Szövegablak A gombra kattintva megnyílik a szövegablak. Egy DVR-kameráról érkező élő szöveg jelenik meg az ablakban Képpanel ablak megjelenítése Kattintson a ikonra, és válassza ki a képpanel ablakban megjeleníteni kívánt elemeket, valamint a cím-fedőfelirattal, a címsávval, vagy az adat nélkül történő megjelenítési módot. Válassza ki a VCA fedőjelölések megjelenítését vagy elrejtését Képmegjelenítés maximalizálása Kattintson a ikonra a képmegjelenítési terület maximalizálásához. Kattintson újból a képernyő tetején található automatikus elrejtés eszköztár ikonjára, hogy visszatérhessen a normál módba, vagy használja az F10 billentyűt a módok közötti átváltáshoz Audió Kattintson a ikonra a hangkimenet engedélyezéséhez vagy letiltásához. Ha engedélyezi, akkor a kiválasztott képpanel hangja hallható, ha elérhető Hangerő-szabályozás Kattintson a ikonra a hangerő beállításához Konfiguráció Kattintson a ikonra a Configuration Manager alkalmazás megnyitásához (csak rendszergazda). Bosch Security Systems Kezelési útmutató F.01U v

22 22 hu Élő ablak áttekintése Bosch Video Client Kijelentkezés Kattintson a ikonra az alkalmazás bezárásához és a bejelentkezési ablakhoz történő visszatéréshez Súgó A súgó tárgymutatójának megnyitásához kattintson a ikonra. Válasszon súgótémakört. F.01U v Kezelési útmutató Bosch Security Systems

23 Bosch Video Client Élő ablak áttekintése hu Kedvenc nézetek és videoeszköz-lista ablaktáblák Két oldalsó fül található az alkalmazásablak bal felső sarkában: Kattintson a ikonra a kedvenc nézetek ablaktábla megnyitásához. Kattintson a ikonra a videoeszköz-lista ablaktábla megnyitásához Kedvenc nézetek ablaktábla Ábra 3.3 Kedvenc nézetek ablaktábla A kedvencek ablaktábla a nézettervezővel készített különböző nézeteket és szekvenciákat jeleníti meg: Kattintson egy nézetre, ha látni akarja az élő képterületen, vagy húzzon egy vagy több nézetet az élő képterületre. Kattintson a + jelre egy nézet kibontásához és a hozzá rendelt eszközök és kamerák megtekintéséhez, vagy kattintson a - jelre a nézet bezárásához. Jobb gombbal kattintson egy nézetre egy, az alábbi parancsokat tartalmazó helyi menü megnyitásához: Szekvencia Küldés a monitornak (fő, 2. vagy fali, ha be van állítva) Nézet mentése Törlés Átnevezés Tulajdonságok Jobb gombbal kattintson egy eszközre egy, az alábbi parancsokat tartalmazó helyi menü megnyitásához: Kapcsolódás Kapcsolat bontása Szekvencia Küldés a monitornak (fő, 2. vagy fali, ha be van állítva) Tulajdonságok (beleértve a nevet, típust és IP-címet) Megjegyzés: Ha az alkalmazást a parancssorból indították sites paraméterrel, akkor a kedvencek fül helyett a helyszínek fül jelenik meg. További információk: Rész 15 Indítás parancssorból, Oldal 53. Bosch Security Systems Kezelési útmutató F.01U v

24 24 hu Élő ablak áttekintése Bosch Video Client Videoeszköz-lista ablaktábla Ábra 3.4 Videoeszköz-lista ablaktábla A videoeszközök listájának ablaka az összes konfigurált eszközt mutatja (ezek az eszközök csoportokba rendezhetők a Configuration Manager alkalmazásban): Kattintson a + jelre egy csoport kibontásához és a hozzá rendelt eszközök és kamerák megtekintéséhez, vagy kattintson a - jelre a csoport bezárásához. Egy eszköz megtekintéséhez az élő képterületen kattintson duplán az eszközre, vagy húzza egy képpanelhez. Több eszköz megtekintéséhez az élő képterületen jelölje ki az eszközöket, majd húzza őket az élő képterületre. Jobb gombbal kattintson egy eszközre egy, az alábbi parancsokat tartalmazó helyi menü megnyitásához: Kapcsolódás Kapcsolat bontása Szekvencia Küldés a monitornak (fő, 2. vagy fali, ha be van állítva) Tulajdonságok (beleértve a nevet, típust és IP-címet) Eszközikonok Minden egyes eszköz rendelkezik egy, a típusához és az állapotához kapcsolódó ikonnal, például: Dómkamera csatlakoztatva Fix kamera csatlakoztatva Fix kamera nincs csatlakoztatva Fix kameránál videojelvesztés Az eszközikonok az eszköz állapotától függő jelöléssel jelennek meg: Riasztás - a kamera riasztás üzemmódban van Mozgás - mozgás észlelése F.01U v Kezelési útmutató Bosch Security Systems

25 Bosch Video Client Élő ablak áttekintése hu Relék és kontaktusok ablaktábla Két oldalsó fül található az alkalmazásablak bal alsó sarkában: Kattintson a ikonra a relék ablaktábla megnyitásához. Kattintson a ikonra a kontaktusok ablaktábla megnyitásához Kimeneti relék aktiválása A csatlakoztatott reléket egy zöld fedőpont jelzi. Csatlakoztatott relé aktiválása vagy deaktiválása: Kattintson duplán egy csatlakoztatott relére az állapotának az átváltásához. Egy zárt relé ikon aktív kimenetet jelez. Egy nyitott relé ikon inaktív kimenetet jelez. Kattintson jobb gombbal egy relére a tulajdonságai megtekintéséhez, vagy váltsa át az állapotát a helyi menü segítségével Bemeneti kontaktusok A csatlakoztatott bemeneti érintkezőket egy zöld fedőpont jelzi. A ikon aktív bemenetet jelöl. A ikon inaktív bemenetet jelöl. Kattintson jobb gombbal egy bemeneti érzékelőre a tulajdonságai megtekintéséhez a helyi menü segítségével. Bosch Security Systems Kezelési útmutató F.01U v

26 26 hu Élő ablak áttekintése Bosch Video Client 3.5 Képpanelek Egy képpanel egyetlen képterület a képmegjelenítési területen belül. Ezen a területen lehet egy vagy több képpanel. Gyors nézetek készítéséhez az eszköztár kijelzési mód ikonjai segítségével válassza ki a kívánt kijelzési módot. Kedvenc nézet kiválasztásakor a képpanelek száma és elrendezése már előre meghatározott. Kamera hozzárendelése képpanelhez: Húzzon egy kamerát a bal oldali ablaktábláról egy képpanelhelyre. A kamerakép megjelenik a képpanelen. A képpanel sárga szegéllyel jelenik meg. A képpanel oszlopának képaránya igazodik a kamera képarányához. Több kamera hozzárendelése egy képpanelhez: Válasszon ki több kamerát, és húzza őket a bal oldali ablaktábláról egy képpanelhelyre. Az első kamerakép ezen a képpanelen jelenik meg. A többi képpanel pedig a többi kiválasztott kamerával töltődik fel balról jobbra és fentről lefelé. A képpanel oszlopának képaránya igazodik a kamera képarányához. Kamera eltávolítása képpanelből: Kattintson a képpanel fejlécében található törlés ikonra. Képpanel nagyítása: Kattintson duplán a képpanelre, vagy kattintson a fejlécben található nagyítás ikonra. A képpanel megtölti a képmegjelenítési területet. A képpanel eredeti méretének a visszaállításához kattintson duplán újból a képpanelre, vagy kattintson a fejlécben található kicsinyítés ikonra. A kamera által előállított feliratok, például kameranevek, riasztási üzenetek, idők és dátumok, szintén megjeleníthetők. Ha a mutatót egy képpanelre helyezi, megjelenik a információkért lásd: Rész 6 Élő felvétel, Oldal 33. kézi élőfelvétel ikon. További Képpanel helyi menüje Az alábbi helyi menü megjelenítéséhez kattintson jobb gombbal egy képpanelre: Videobemenet kiválasztása Digitális nagyítás (zoom) megadása Munkaállomás-rögzítés indítása/leállítása Képméret maximalizálása/visszaállítása Megjelenítés leállítása Képfelvétel Azonnali lejátszás megnyitása Tulajdonságok Monitorfal konfigurálása esetén a Küldés a monitornak és a Nézet küldése a monitornak parancsok is rendelkezésre állnak F.01U v Kezelési útmutató Bosch Security Systems

27 Bosch Video Client Élő ablak áttekintése hu Szövegablak A szövegablak egy DVR-hez csatlakoztatott kamerával kapcsolatos szövegforrásból származó metaadatokat mutat. A sor száma és egy dátumbélyeg látható a sor elején. Ábra 3.5 Szövegablak Szöveg exportálása Szöveg exportálása a szövegablakból: 1. Kattintson a gombra, hogy a szöveget befagyassza a szövegablakban. 2. Kattintson a gombra a szöveg vágólapra helyezéséhez, vagy a gombra a szöveg fájlba mentéséhez A szövegablak törlése és bezárása A szövegablak törléséhez kattintson a gombra. A szövegablak bezárásához kattintson a gombra. Bosch Security Systems Kezelési útmutató F.01U v

28 28 hu Élő ablak áttekintése Bosch Video Client 3.7 Állapotjelölő lapok Az állapotjelölő lapok üzeneteket jelenítenek meg az eszközökről, a videofelvételekről, valamint az exportálásokról. Ábra 3.6 Állapot terület Napló A napló ablaktábla az eszköz bejelentkezési műveleteiről, valamint a relével és bemeneti kontaktusokkal kapcsolatos eseményekről sorol fel állapotjelző üzeneteket. A napló megtekintéséhez kattintson a ikonra. Megjegyzés: A VRM által jelzett állapotüzenetek megtekintéséhez telepítse a VRM-en futó Bosch Video Client alkalmazáshoz tartozó javítókészletet Exportálási feladat Az exportálási feladat ablaktábla a kézi videofelvételek és a videoexportálási feladatok folyamatát jelzi ki. Exportálási feladat állapotának a megtekintéséhez kattintson a ikonra. 1. Kézi videofelvétel vagy videoexportálási feladat leállításához kattintson a ikonra. 2. Leállított vagy kész elem eltávolításához kattintson újból a ikonra. F.01U v Kezelési útmutató Bosch Security Systems

29 Bosch Video Client Élő képek megtekintése hu 29 4 Élő képek megtekintése Élő képeket kétféle módon jeleníthet meg a képterületen: válasszon ki egy előre meghatározott nézetet a kedvencek ablaktáblán a képterület állandó elrendezéséhez, vagy húzza a kamerákat az eszközfából a gyors (ideiglenes) megtekintési elrendezésre. Megjegyzés: Javasoljuk, hogy szánjon egy kis időt a kedvenc nézetek gyűjteményének a beállítására. Lásd: Rész 5.1 Nézet készítése, Oldal Kedvenc nézetek kiválasztása Nézetek kiválasztása Előre meghatározott nézet kiválasztása: 1. Kattintson a kedvencek fülre a kedvencek ablaktábla megnyitásához. Megjelenik a nézetek listája (mely tartalmazza a szekvencia-megjelenítési nézeteket is). 2. Kattintson duplán egy nézet nevére az előre meghatározott elrendezés megjelenítéséhez az élő képterületen. Vagy húzza a nézetet az élő képterületre. Az első képpanel körül sárga szegély jelenik meg. 3. Egy másik nézetre váltáshoz kattintson duplán egy másik nézet nevére a kedvencek ablakban. Vagy húzza az új nézetet az élő képterületre. 4.2 Gyors nézetek létrehozása Megjelenítési mód A megjelenítési mód átváltásához kattintson egy képpanel nézet ikonra az élőkép megtekintési terület elrendezéseinek módosításához: egyetlen képpanel 2x2 db képpanel 3x3 db képpanel 4x3 db képpanel Képpanelek feltöltése Kamera hozzárendelése képpanelhez: 1. Kattintson a eszközfa fülre az eszközfa ablaktábla megnyitásához. Megjelenik az eszközök listája. 2. Húzzon egy kamerát az eszközfáról egy képpanelhelyre. Vagy kattintson duplán egy kamerára a fa nézetben, hogy hozzárendelhesse a következő képpanelhez. A kamerakép megjelenik a képpanelen. A képpanel sárga szegéllyel jelenik meg. Bosch Security Systems Kezelési útmutató F.01U v

30 30 hu Élő képek megtekintése Bosch Video Client 3. A kamera áthelyezéséhez húzza azt az egyik képpanelről a másikra. Egy munkameneten belül a gyors megjelenítési elrendezés megtartja a hozzárendeléseit, kivéve, ha azokat egy előre meghatározott kedvenc nézet felülbírálja. 4.3 Kameraállapot ikonok A videoképen látható különböző fedőfeliratok fontos állapotinformációkat nyújtanak. A fedőfeliratok a következő információkat nyújtják: Kódolási hiba A képkocka kódolási hibák miatt képhibákat (artefact) mutathat. Ha más képkockák hivatkoznak erre a képkockára, ezek szintén mutathatnak kódolási hibákat, de ezeken nem jelenik meg az ikon. Riasztás zászló Egy adathordozón látható, riasztás jelzésére. Kommunikációs hiba Ez az ikon olyan kommunikációs hibát jelez, mint egy tárolóeszköz csatlakozási hibája, protokoll ütközés vagy egy időtúllépés. Automatikus újracsatlakozási folyamat indult a háttérben a hiba elhárítására. Megszakadás Megszakadást jelez a rögzített videóban. Vízjel zászló Vízjel kerül az adathordozóra Érvénytelen vízjel zászló Azt jelzi, hogy a vízjel érvénytelen. Mozgás zászló Mozgás érzékelését jelzi. Keresés a tárolón Azt jelzi, hogy rögzített videót keresnek vissza. F.01U v Kezelési útmutató Bosch Security Systems

31 Bosch Video Client Kedvenc nézetek beállítása hu 31 5 Kedvenc nézetek beállítása 5.1 Nézet készítése A nézettervezővel létrehozhatja kedvenc nézetei gyűjteményét. A nézet képpanelekhez rendelt kamerák összessége, amely előhívható az élőképek azonnali megtekintéséhez. A kameranézetek logikailag csoportosíthatók, mint például az épület bejáratát mutató összes kamera. Kedvenc nézet készítése az élő ablakban: 1. Kattintson a nézettervező ikonra. Megnyílik a nézettervező ablaktábla. Ábra 5.1 Élő képablak - nézetek tervezése 2. A nézettervező ablaktáblán kattintson egy elrendezési ikonra. Ha ismét az adott elrendezési ikonra kattint, megváltozik az iránya. Az elrendezés megjelenik az élő képterületen. 3. Húzza a kamerákat a videobemeneti ablakból a képpanelekre. 4. Adja meg az új nézet nevét. Ábra 5.2 Élő képablak - kedvenc neve 5. Jelölje be az Elrendezés kimerevítése jelölőnégyezet úgy, hogy a képarányok ne változzanak az újbóli hozzárendelés során. 6. Kattintson a nézetkészítés ikonra. A rendszer a nézetet eltárolja a kedvencek ablaktáblán. A reléket és érintkezőket áthúzhatja a kedvencek ablaktábla egyik nézetébe a rendszeráttekintések létrehozásához. Bosch Security Systems Kezelési útmutató F.01U v

32 32 hu Kedvenc nézetek beállítása Bosch Video Client 5.2 Nézetsorozat készítése A nézettervezővel létrehozhatja kedvenc nézetsorozatai gyűjteményét. A nézetsorozat nézetek és eszközök olyan gyűjteménye, amely előhívható az élőképek azonnali szekvenciális megtekintéséhez. A nézettervező és más önálló eszközök segítségével készített kameranézeteket kiválasztva sorba rendezett szekvenciát hozhat létre. Nézetsorozat készítése az élő ablakban: 1. Kattintson a nézettervező ikonra. Megnyílik a nézettervező ablaktábla. 2. Kattintson a Szekvencia tervező fülre: Ábra 5.3 Élő képablak - nézetszekvenciák tervezése 3. Válasszon ki egy nézetet vagy eszközt, majd a ikonra kattintva adja hozzá a szekvencialistához. Folytassa mindaddig, amíg a lista teljes nem lesz. Ha elemet kíván eltávolítani a szekvencialistáról, válassza ki, majd kattintson a ikonra. 4. A felfelé mozgató és a lefelé mozgató ikon segítségével átrendezheti a szekvencialistát. 5. Adja meg az új nézetszekvencia nevét. Ábra 5.4 Élő képablak - szekvencia neve 6. Kattintson a nézetszekvencia-készítés ikonra. A rendszer a nézetet eltárolja a kedvencek ablaktáblán. A mentett szekvencialista importálásához kattintson a ikonra. F.01U v Kezelési útmutató Bosch Security Systems

33 Bosch Video Client Élő felvétel hu 33 6 Élő felvétel 6.1 Élőkép rögzítése a számítógép merevlemezére Élő videoklip rögzítéséhez a számítógép merevlemezére végezze el a következőket: 1. Helyezze a mutatót egy képpanelre egy kamera kiválasztásához. 2. Kattintson a megjelenő kézi felvétel ikonra. Megjelenik az exportálási feladat ablaktábla. 3. Kézi felvétel leállítása: Kattintson a képpanel ikonjára. -vagy- Kattintson az exportálási feladat ablaktábla ikonjára. Egy felvétel ideje 10 percre van korlátozva, és egyidejűleg csak két kézi felvételt lehet készíteni. A dátum és idő fedőfeliratokat a rendszer nem veszi fel. Bosch Security Systems Kezelési útmutató F.01U v

34 34 hu Pillanatképek mentése Bosch Video Client 7 Pillanatképek mentése 7.1 Állókép rögzítése Egy kamera felvételeiről állóképeket rögzíthet, és ezeket elmentheti a számítógép merevlemezére bitmap formátumban. Állókép mentése a számítógép merevlemezére: 1. Kattintson a képpanelre egy adott kamera kiválasztásához. 2. Kattintson a képfelvétel fülre. Megnyílik az állóképet megjelenítő képfelvétel ablaktábla. 3. Az alapértelmezett hely módosításához kattintson a legördülő nyílra, és a számítógépen válasszon ki egy másik útvonalat. 4. A fájlnév módosításához írja be a fájl új nevét. 5. A képformátum módosításához kattintson a legördülő nyílra, majd válassza ki a képtípust. 6. Kattintson a ikonra a kép mentéséhez. 7. Kattintson a ikonra egy új állókép felvételéhez a jelenleg aktív képpanelről. A pillanatkép videoképének ugyanaz a felbontása, mint a kamera képének. Az azonosító adatok a kép alatt látszanak. A képfelvétel ablaktábla bezárásához kattintson a képfelvétel fülre. F.01U v Kezelési útmutató Bosch Security Systems

35 Bosch Video Client Azonnali lejátszás hu 35 8 Azonnali lejátszás Az azonnali visszajátszás segítségével megtekintheti az előző másodpercben egy adott kamerával felvett képeket. Természetesen a kamerának rendelkeznie kell rögzítési funkcióval. Az eltolási időt (5-120 másodperc) az egyéni felhasználói beállításoknál lehet megadni. 8.1 Felvett képek megtekintése Adott kamerával másodperccel korábban felvett képek megtekintése: 1. Kattintson egy képpanelre az aktiválásához. 2. Kattintson a azonnali lejátszás fülre. Vagy kattintson jobb gombbal a képpanelre, és válassza ki az Azonnali lejátszás megnyitása parancsot a helyi menüből. Megjelenik az azonnali lejátszás ablaktábla. 3. Kattintson a ikonra a lejátszás indításához. 4. Kattintson a ikonra a lejátszás szüneteltetéséhez. 5. Kattintson a ikonra az éppen kiválasztott képpanel másodperccel korábban készült felvételének az újbóli lejátszásához. Megjelenik egy idővonalskála, alatta egy felvétel kijelző sávval. A felvételt egy szürke mező jelzi. A lejátszás vezérlése: Szüneteltetés közben a ikonra kattintva egy képkockával visszább, a ikonra kattintva pedig egy képkockával előrébb léphet. Az idővonalskála húzásával pedig az időben mozgathatja el a lejátszást. A jobb gombbal az idővonal kijelzőre kattintva az alábbiakat teheti: az idővonal középre helyezése a hajszálvonalon, amely a lejátszás helyzetét jelzi az eseménykeresés eredményeinek elrejtése az IVA-keresés eredményeinek megjelenítése A hajszálvonal húzásával a lejátszást a felvétel egy bizonyos pontjára állíthatja. Adja meg a dátumot és az időt az időmezőben, hogy a hajszálvonalat az idővonal adott pontjára állítsa. A lejátszás ablaktábla bezárásához kattintson a azonnali lejátszás fülre. Bosch Security Systems Kezelési útmutató F.01U v

36 36 hu Monitorfal Bosch Video Client 9 Monitorfal A monitorfal felállítása először a felhasználói preferenciáknál történik, a rendelkezésre álló monitorok pozícionálásával. Ábra 9.1 Felhasználói preferenciák monitorfal felállítása A monitorfal felállítása után a monitorfal ikon megjelenik a feladat ablakban. 9.1 Kamerák és nézetek hozzáadása A fal feltöltése kamerákkal és nézetekkel: 1. Kattintson a monitorfal ikonra. Megnyílik a monitorfal ablak. Ábra 9.2 Élő videó ablak monitorfal 2. Kattintson egy monitorra a monitorfal ablak felső részén a kiválasztáshoz. 3. Kattintson egy nézetre a kiválasztott monitoron annak kiválasztásához. 4. Húzzon kamerákat a kiemelésekről a kiválasztott nézetbe. Más megoldásként használja a kamerák helyi menüjét egy kamera vagy egy nézet monitorhoz rendeléséhez. F.01U v Kezelési útmutató Bosch Security Systems

37 Bosch Video Client Kamerák irányítása hu Kamerák irányítása 10.1 Digitális zoom Digitális nagyítás és kicsinyítés bármilyen típusú kamerán: 1. Az aktiváláshoz kattintson a kamerához tartozó képpanelre. 2. Ha az egérmutatót a képpanelre helyezi, a görgetőgombjával előre görgetve, vagy a vezérlőpulton a + gomb megnyomásával aktiválhatja a digitális nagyítást. A képpanel bal felső sarkában megjelenik egy világosszürke mező. Nagyításkor a világosszürke mező egy sötétszürke mezőben jelenik meg, ami a teljes képhez viszonyított nagyítási területet jelzi. 3. Nagyításhoz vagy kicsinyítéshez használja az egér görgetőgombját vagy a és gombokat. Teljes kicsinyítéskor a digitális nagyítás (zoom) funkció kikapcsol. 4. Az átméretezett terület mozgatásához helyezze az egérmutatót a képterületre: Ekkor a mutató átváltozik irányjelző nyíllá. Kattintson, vagy kattintson és húzza a mutatót a képpanelen belül. Az átméretezett terület a nyíl irányának megfelelően elmozdul. A sötétszürke mezőn belül megjelenő világosszürke fedőmező jelzi az átméretezett területet. -vagy- Használhatja a vezérlőpult nyilait is. Megjegyzés: A digitális nagyítási funkció pillanatképekhez és archív videofájlokhoz is használható. Bosch Security Systems Kezelési útmutató F.01U v

38 38 hu Kamerák irányítása Bosch Video Client 10.2 PTZ-kamerák A vezérelhető (PTZ) kamerákat az egérmutatónak a kamera képpaneljén történő mozgatásával, vagy a vezérlőpult ikonjainak a segítségével vezérelheti Egér általi vezérlés Az egér szoftverablakból történő használata a pásztázási, a döntési és a nagyítási (zoom) funkciókhoz 1. Az aktiváláshoz kattintson a kamerához tartozó képpanelre. Irányítható kamerát válasszon. 2. Mozgassa az egérmutatót az aktív képpanelre (ne a közepére). Az egérmutató most azt az irányt jelöli, amerre a kamera el fog mozdulni. 3. Nyomja meg és tartsa nyomva a bal egérgombot. A kamera a jelzett irányba elmozdul. Ha a kamera elérte a kívánt helyzetet, engedje fel az egérgombot. 4. A kamera mozgatását az egérmutató kívánt irányba történő elhúzásával is elvégezheti. A mutató vízszintes mozgatásával a kamera forgatható, függőleges mozgatással pedig a dőlésszöge változtatható. 5. Az egér görgetőgombjával nagyíthat vagy kicsinyíthet. Az elforgatás és döntés sebessége a képpanelen lévő mutató helyzetétől függ. A sebesség növeléséhez kattintson a képpanel széléhez közelebb, a sebesség csökkentéséhez kattintson a közepéhez közelebb eső részre Vezérlőpult Elfordítás és döntés 1. Válassza ki az irányítani kívánt kamerához rendelt képpanelt. 2. A dőlést a fel- és lefelé mutató nyilakkal állíthatja. 3. A jobbra és balra mutató nyíllal forgathatja a kamerát. 4. A kameramozgás irányításának befejezéséhez engedje el az egérgombot. Zoom, Fókusz és Írisz 1. Válassza ki az irányítani kívánt kamerához rendelt képpanelt. 2. Kicsinyítéshez kattintson és tartsa lenyomva a bal oldali zoom gombot, nagyításhoz pedig a jobb oldali zoom gombot. 3. A fókusz távolításához kattintson és tartsa lenyomva a bal oldali fókusz gombot, közelítéshez pedig a jobb oldali fókusz gombot. 4. Az írisz (blendenyílás) zárásához kattintson és tartsa lenyomva a bal oldali írisz gombot, nyitásához pedig a jobb oldali írisz gombot. 5. A kamerabeállítás irányításának befejezéséhez engedje el az egérgombot. F.01U v Kezelési útmutató Bosch Security Systems

39 Bosch Video Client Kamerák irányítása hu 39 Kamera mozgatása az előre beállított helyzetbe A kamera előre beállított helyzetbe való mozgatásához a következőket kell tennie: 1. Adja meg az előre beállított helyzet számát a kezelőegységen. 2. Kattintson a Képkészítés gombra (vagy nyomja meg az Enter billentyűt). Az 1-6 gombokra kattintva a kamerát közvetlenül az előre beállított első hat helyzet valamelyikére mozgathatja. A kamera pillanatnyi helyzetének tárolása előre beállított helyzetben: 1. Pozícionálja a kamerát. 2. Adja meg az előre beállított helyzet számát. 3. Kattintson a Beállítás gombra. Kieg. funkciók A Kieg. parancsok a kamerák vezérléséhez használatos speciális parancsok. Kieg. parancs bekapcsolása: 1. Adja meg a kieg. parancs számát. 2. Kattintson a Kieg. be gombra (vagy nyomja meg az Enter billentyűt). 3. A Kieg. parancs kikapcsolásához kattintson a Ki gombra. Bosch Security Systems Kezelési útmutató F.01U v

40 40 hu Lejátszóablak Bosch Video Client 11 Lejátszóablak A lejátszó ablak segítségével a következő műveleteket végezheti el: egyképes vagy négyképes megjelenítési mód kiválasztása kamerák hozzárendelése képpanelek lejátszásához a felvett video megtekintése érdekében felvételek keresése lejátszás vezérlése videoklipek exportálása számítógépre pillanatkép készítése az aktív lejátszási képpanelről tárolt pillanatképek és videoklipek megtekintése Megjegyzés: Ha élő módban van, kattintson a ikonra a lejátszó ablakra történő átváltáshoz. Ábra 11.1 Tipikus lejátszó ablak Megjegyzés: Nem rendelhet kedvenc nézetet a lejátszó ablakhoz. F.01U v Kezelési útmutató Bosch Security Systems

41 Bosch Video Client Lejátszóablak hu Lejátszó eszköztár Az eszköztár a lejátszó ablak tetején található Egyképes vagy osztott képes nézet választása A megjelenítési mód átváltásához kattintson egy képpanel nézet ikonra az élőkép megtekintési terület elrendezéseinek módosításához: A lejátszó ablakban: 1. Kattintson az egyképes gombra egyetlen kamera képeinek megjelenítéséhez. 2. Négy kamera képének egyszerre történő megtekintéséhez kattintson a négyképes gombra Szövegablak Az gombra kattintva megnyílik a szövegablak. A kamera felvételéhez kapcsolódó szöveg megjelenik az ablakban Képpanel ablak megjelenítése Kattintson a ikonra, és válassza ki a képpanel ablakban megjeleníteni kívánt elemeket, valamint a cím-fedőfelirattal, a címsávval, vagy az adat nélkül történő megjelenítési módot. Válassza ki a VCA fedőjelölések megjelenítését vagy elrejtését Képmegjelenítés maximalizálása Kattintson a ikonra a képmegjelenítési terület maximalizálásához. Kattintson újból a képernyő tetején található automatikus elrejtés eszköztár ikonjára, hogy visszatérhessen a normál módba, vagy használja az F10 billentyűt a módok közötti átváltáshoz Audió Kattintson a ikonra a felvett hang engedélyezéséhez vagy letiltásához. Ha engedélyezi, akkor a kiválasztott képpanel hangja hallható, ha elérhető Hangerő-szabályozás Kattintson a ikonra a hangerő beállításához. Bosch Security Systems Kezelési útmutató F.01U v

42 42 hu Lejátszóablak Bosch Video Client 11.2 Kamerafelvételek kiválasztása A beépített tárral (memóriakártya) vagy közvetlen iscsi- vagy VRM-tárral, illetve Divar 700/XF eszközzel rendelkező kamerákkal készített videofelvételek tekinthetők meg. Bontsa ki a kamerát, hogy lássa, hogy egynél több sávval rendelkezik-e, majd válassza ki a sávot, amelyet meg kíván nézni. A VRM felvételek szintén rendelkezhetnek biztonsági mentésekkel, amelyek kiválaszthatók megtekintésre Ábra 11.2 VRM biztonsági mentés Kamerafelvétel megtekintéséhez a kamerát rendelje hozzá egy képpanelhez: A bal oldali ablaktábláról húzzon át egy vagy több kamerát egy képpanelre. A felvett kamerakép megjelenik a képpanelen. A képpanel körül kék szegély jelenik meg. A képpanel oszlopának képaránya igazodik a kamera képarányához. Képpanel nagyítása négyképes megjelenítés esetén: Kattintson duplán a képpanelre. A képpanel megtölti a képmegjelenítési területet. Ha újból duplán kattint a képpanelre, visszatér az eredeti mérethez. F.01U v Kezelési útmutató Bosch Security Systems

43 Bosch Video Client Lejátszóablak hu Idővonal Az idővonal megtekintéséhez kattintson az idővonal fülre. Megjelenik az idővonal a megjelenített kamerák felvételeivel, ahol az összes kamerasáv ugyanarra a lejátszási időre szinkronizált. Ábra 11.3 Idővonal Az idővonal a rögzített sorozatot világoskékkel, a mozgó felvételt sárgával, a kontaktusvezérelt rögzítést pirossal és a szövegrögzítést narancssárga színnel mutatja. Az idővonalskála módosítása: Az idővonalskála beállításához kattintson a + vagy a mezőre. 3 perc, 5 perc, 15 perc, 1 óra, 3 óra, 6 óra, 12 óra, 1 nap, 2 nap, 1 hét, 2 hét, 1 hónap, mind. Az idővonal kisebb sávjának a felnagyításához válasszon rövidebb időtartamot. Helyezze a mutatót az idővonalskálára, majd az egér görgetőgombjának forgatásával módosítsa az idővonalskálát. Az idővonal feletti nyilak segítségével vagy az idővonalskála húzásával előre és hátra mozoghat az időben. Navigálás az idővonalon: Kattintson valahová az idővonalon. Ekkor megjelennek a kijelölt időpontban felvett képek. Vagy: A dátum és idő mezőbe írja be a kívánt értékeket. A hajszálvonal erre az időpontra ugrik. A kiválasztott időpont képei megjelennek a képablakban. Az idővonal ablakában lévő vezérlők segítségével kiválaszthatja a kívánt lejátszási opciót. Egy időszak kiválasztása: Az idővonalban a hajszálvonal segítségével kiválaszthat egy időszakot. Az ilyen kijelölés más feladatoknál is használható, például a videoadatok exportálásakor. A hajszálvonal alsó nyílfogantyújával kijelölhet egy időszakot. A kiválasztott rész bal vagy jobb szélének a húzásával módosíthatja a kiválasztott rész méretét. A kiválasztott részt az aljának a húzásával mozgathatja. Jobb gombbal a kiválasztott részre kattintva, majd a Kijelölés törlése parancsra kattintva eltávolíthatja a kijelölést, és visszatérhet az egyetlen hajszálvonal megjelenítéséhez. Exportáláshoz kiválasztott videoklip hitelességének az ellenőrzése: Az idővonalon válasszon ki egy időszakot, kattintson jobb gombbal a kiválasztott részre, majd kattintson az Ellenőrzés parancsra. A rendszer ellenőrzi a hitelességet, majd megnyílik a megfelelő üzenetpanel. Bosch Security Systems Kezelési útmutató F.01U v

44 44 hu Lejátszóablak Bosch Video Client Kiválasztás exportálása: Az idővonalon válasszon ki egy időszakot, kattintson jobb gombbal a kiválasztásra, majd kattintson az Exportálás parancsra. Megnyílik az Exportálás párbeszédpanel. Végezze el a megfelelő beállításokat. Lásd: Rész 11.5 Felvett videoklipek exportálása a számítógép merevlemezére, Oldal 46. Megjegyzés: Ha olyan helyi menü utasításra kattint, amely nem minden kamera számára érhető el az idővonalon, a rendszer csak azokra a kamerákra hajtja végre a parancsot, amelyek rendelkeznek ezzel a funkcióval Helyi menü utasításai A helyi menüben elérhető parancsok attól függnek, mit választott ki az idővonalon. Például, egy VRM rögzítő kamera helyi menüje a következő: Lejátszási idő közepének a kiválasztása Ellenőrzés Törlés Törlés adott időpontig Exportálás Biztonsági mentés Védelem Védelem kikapcsolása Eseménykeresési eredmények megjelenítése Szövegkeresés eredményei Az IVA-keresési eredmények megjelenítése Kijelölés törlése Az idővonalat az aktuális lejátszási idő közepére helyezi. Ellenőrzi a kiválasztott rész hitelességét. Törli a kiválasztott részt (csak rögzítők) Törli a sávokhoz kapcsolódó összes rögzített videót a kiválasztott rész végéig (csak rögzítők). Exportálja a kiválasztott részt. Biztonsági mentést készít a kiválasztott részről (csak VRM). Védetté teszi a kiválasztott részt (csak VRM). Megszünteti a kiválasztott rész védelmét (csak VRM). Megjeleníti az eseménykeresés eredményeit. Más keresési eredmények nem mutathatók ugyanabban az időben. Megjeleníti a szövegkeresés eredményeit. Más keresési eredmények nem mutathatók ugyanabban az időben. Megjeleníti az IVA-keresés eredményeit. Más keresési eredmények nem mutathatók ugyanabban az időben. Eltávolítja a kiválasztott részt F.01U v Kezelési útmutató Bosch Security Systems

45 Bosch Video Client Lejátszóablak hu Lejátszás kezelőszervei Ábra 11.4 Lejátszás kezelőszervei A lejátszás kezelőszerveinek használata Lejátszás Kattintson a gombra a rögzített videofelvétel lejátszásához a lejátszó ablakban. A lejátszás sebességét és irányát három különböző módon választhatja ki: a léptető segítségével az előre és visszafelé gombok segítségével az előre és visszafelé szabályozható sebességcsúszka segítségével. Kattintson a gombra a kép kimerevítéséhez. Léptetés előre / Léptetés vissza A léptető gombok engedélyezéséhez először kattintson a gombra. A léptető gombra kattintva a képet egy képkockával előbbre vagy visszaléptetheti. Ha megnyomja és nyomva tartja az egérgombot, 0,5 másodpercenként újabb képkocka jelenik meg. Legrégebbi / legújabb felvétel Kattintson a legrégebbi vagy a legújabb gombra, hogy a legrégebbi vagy a legújabb felvételhez jusson. Ugrás eseményre Kattintson az előző vagy következő eseménygombra, hogy az előző vagy a következő eseményhez jusson. Ehhez a rendszer az utoljára elvégzett keresést (eseményvagy IVA-keresés) használja. A rendszer csak az adott kamerához tartozó keresési eredményeket használja fel. Ha nem volt keresés, nem történik semmi. Ha az aktuális lejátszási idő későbbi, mint a legutolsó keresési eredmény ideje, akkor a következő eseményre ugráskor nem történik semmi. Ha az aktuális lejátszási idő korábbi, mint a legelső keresési eredmény ideje, akkor az előző eseményre ugráskor nem történik semmi. Bosch Security Systems Kezelési útmutató F.01U v

46 46 hu Lejátszóablak Bosch Video Client A dátum és az idő a lejátszás kezelőszervei alatt látható Felvett videoklipek exportálása a számítógép merevlemezére Egy adott időszak felvételeinek tárolása a számítógép merevlemezén: 1. A bal oldali ablaktábláról húzzon át egy vagy több kamerát egy képpanelre. 2. Kattintson a lejátszás vezérlő panel exportálás gombjára. Megjelenik az exportálás ablak. 3. Az alapértelmezett hely módosításához válassza ki azt a helyet, ahol az archív fájlt tárolni szeretné a számítógép fájlrendszerében. 4. A fájlnév módosításához írja be a fájl új nevét. 5. A megjelenő jóváhagyó ablakban válassza ki az archiválni kívánt kamerákat. Alapértelmezésként minden hozzárendelt kamera idetartozik. Ha egy kamera többször is hozzá lett rendelve a megjelenített nézethez, csak egy bejegyzése kerül a listára. 6. A kijelölés kezdő- és záró dátumának, illetve időpontjának módosításához adjon meg új értékeket a Kezdete és a Vége mezőkben. Megjelenik az archív fájl becsült mérete. Győződjön meg róla, hogy van elegendő hely a fájl tárolásához. 7. Az archív fájl tárolásának megkezdéséhez kattintson az Exportálás gombra. Az exportálást a rendszer hozzáadja az exportálási állapot listához, és a folyamat előrehaladása egy jelző sávban tekinthető meg. Az exportálási feladat a háttérben fut, így a video client alkalmazás továbbra is használható az élő megtekintéshez, kereséshez vagy egyéb exportálási feladatokhoz. Megjegyzés: Az összes exportálás naplója a következő helyeken található: XP: C:\Documents and Settings\All Users\Application Data\Bosch\VideoClient Win 7: C:\ProgramData\Bosch\VideoClient 11.6 Pillanatképek készítése A képfelvétel fül segítségével pillanatképet készíthet egy rögzített képről. Lásd: Rész 7 Pillanatképek mentése, Oldal Keresés lapok A lejátszó ablak jobb oldalán három keresőfül található: Az Esemény keresése lap riasztás- vagy mozgásesemény alapján teszi lehetővé felvételek keresését. Lásd: Rész 12 Események keresése, Oldal 48. Az IVA lap intelligens mozgáselemzés alapján teszi lehetővé felvételek keresését. Lásd: Rész 13 IVA-keresés, Oldal 50. A Szöveg lap lehetővé teszi a felvételek közötti keresést egy adott szöveg alapján. Lásd: Rész 14 Szöveg keresése, Oldal 51. F.01U v Kezelési útmutató Bosch Security Systems

47 Bosch Video Client Lejátszóablak hu Tárolt fájlok lejátszása A számítógépen tárolt exportált videofájlok és exportált pillanatképek a lejátszó ablakban játszhatók le Exportált videoklipek Exportált videoklipek lejátszása: 1. Kattintson a gombra az exportált videoklip ablaktábla megnyitásához. Megjelenik az exportált fájlok listája. 2. A fájlban tárolt műsorszámok megjelenítéséhez kattintson a + gombra. 3. Egy fájl vagy műsorszám megjelenítéséhez kattintson rá duplán, vagy húzza rá a képpanelre. Megjelenik az adott felvétel idővonala. Megjegyzés: A Bosch Video Client alkalmazás nem játssza le az ASF-formátumban exportált fájlokat. Az ASF-fájlokat szabványos Windows Media Player típusú lejátszókkal lehet lejátszani. Helyi menü utasításai Exportálás átnevezése Exportálás törlése Tulajdonságok Megjelöli a módosításra kiválasztott exportálás fájlnevet. Közvetlenül, további figyelmeztetés nélkül kitörli a kiválasztott exportálást. Megjeleníti az exportálás fájl adatait tartalmazó Fájltulajdonságok beolvasása párbeszédpanelt Archív pillanatképek Exportált pillanatképek lejátszása: 1. Kattintson a az exportált pillanatkép ablaktábla megnyitásához. Megjelenik az exportált fájlok listája. 2. Egy pillanatkép megjelenítéséhez kattintson rá duplán, vagy húzza rá a képpanelre. Helyi menü utasításai Kép átnevezése Kép törlése Tulajdonságok Megjelöli a módosításra kiválasztott képfájlnevet. Közvetlenül, további figyelmeztetés nélkül kitörli a kiválasztott képet. Megjeleníti a képfájl adatait tartalmazó Fájltulajdonságok beolvasása párbeszédpanelt Kamera SD-kártyák A kamerából eltávolított SD-kártyán lévő felvétel fájlok hozzáférhetők. 1. Ellenőrizze, hogy meg van-e nyitva a számítógépen a Bosch Video Client alkalmazás. 2. Helyezze be az SD-kártyát a számítógép kártyaolvasójába. Megjelenik a lejátszható fájlok listája. Bosch Security Systems Kezelési útmutató F.01U v

48 48 hu Események keresése Bosch Video Client 12 Események keresése Kattintson a lejátszó ablakban található eseménykeresés fülre az eseménykeresési szűrő beállításához Eseménykeresés ablaktábla Ábra 12.1 Lejátszó ablak - Eseménykeresés ablak A keresési időszak beállítása A Kezdete és Vége mezőkben adja meg a keresendő időszakot: Alapértelmezés szerint a Vége mező a legújabb (legfrissebb) felvétel dátumát és idejét, a Kezdete mező a legkorábbi (legrégebbi) felvétel dátumát és idejét mutatja Sáv kiválasztása Jelölje be a kamerakiválasztó jelölőnégyzetet, hogy megjelölje a keresésbe bevonandó kamerákat. A listán csak a hozzárendelt kamerák jelennek meg. Ha egy kamera többször is hozzá lett rendelve a megjelenített nézethez, csak egy bejegyzése kerül a listára Eseményszűrő Határozza meg a keresendő esemény típusát: Kontaktus: a kiválasztott sávokon kontaktus-események miatt felvett videót keres a meghatározott időszakban. F.01U v Kezelési útmutató Bosch Security Systems

49 Bosch Video Client Események keresése hu 49 Mozgás: a kiválasztott sávokon mozgás-események miatt felvett videót keres a meghatározott időszakban. Szöveg: a kiválasztott sávokon szöveg-események miatt felvett videót keres a meghatározott időszakban. Videojelvesztés: a kiválasztott sávokon videojelvesztés-események miatt felvett videót keres a meghatározott időszakban. Rendszeresemények: a kiválasztott sávokon rendszer-események miatt felvett videót keres a meghatározott időszakban. Csak riasztások: a keresés csak riasztási eseményekre korlátozódik Keresés indítása Kattintson a gombra a keresés elindításához Keresési eredmények A keresés befejezése után megjelenik a szűrési feltételeknek megfelelő videofelvételek listája. A lista tetején a legfrissebb, a lista alján a legrégebbi események felvételei láthatók. 1. Az oszlopfejlécekre kattintva az adott oszlopnak megfelelően rendezheti a listát. Ismételt kattintással a rendezés sorrendje megfordítható. 2. A csúszka használatával a teljes listát áttekintheti. 3. Kattintással kiválaszthatja a lista egy elemét; A kiválasztott esemény megjelenik a lejátszóablakban. 4. A lejátszás kezelőszerveivel vezérelheti a lejátszás sebességét és irányát. Kattintson a gombra a lista megnyitásához. Kattintson a gombra a lista törléséhez. Bosch Security Systems Kezelési útmutató F.01U v

50 50 hu IVA-keresés Bosch Video Client 13 IVA-keresés Kattintson a lejátszó ablakban az IVA-keresési fülre az IVA-keresés beállításához. Az IVA-keresés időtartamát a hajszálvonal segítségével választhatja ki az idővonalon IVA-keresés ablaktábla Ábra 13.1 Lejátszó ablak - IVA-keresés ablaktábla Algoritmus kiválasztása A legördülő menüben válasszon ki egy IVA-algoritmust a kereséshez. Megnyílik egy, az IVA-algoritmus paramétereit tartalmazó ablak. Módosítsa a kívánt paramétereket. A legördülő menüben válasszon ki egy előzetes beállítást. A kiválasztott értékek mentéséhez kattintson a gombra. Megjegyzés: Az algoritmusok beállítására és az előzetes beállítások megadására vonatkozó további részletes információk az IVA alkalmazással együtt szállított dokumentációban találhatók Keresés indítása Kattintson a gombra a keresés elindításához Keresési eredmények A keresés befejezése után megjelenik a szűrési feltételeknek megfelelő videofelvételek listája. A lista tetején a legfrissebb, a lista alján a legrégebbi események felvételei láthatók. 1. Az oszlopfejlécekre kattintva az adott oszlopnak megfelelően rendezheti a listát. Ismételt kattintással a rendezés sorrendje megfordítható. 2. A csúszka használatával a teljes listát áttekintheti. 3. Kattintással kiválaszthatja a lista egy elemét; A kiválasztott esemény megjelenik a lejátszóablakban. 4. A lejátszás kezelőszerveivel vezérelheti a lejátszás sebességét és irányát. Kattintson a gombra a lista megnyitásához. Kattintson a gombra a lista törléséhez. F.01U v Kezelési útmutató Bosch Security Systems

51 Bosch Video Client Szöveg keresése hu Szöveg keresése Kattintson a lejátszó ablakban található szövegkeresés fülre a szövegkeresési szűrő beállításához. Megjegyzés: A szövegkeresés csak DVR 700 megfelelő licenc installálásával rendelkező kamerákon támogatott Szövegkereső ablak Ábra 14.1 Lejátszó ablak - szövegkeresés ablaktábla A keresési időszak beállítása A Kezdete és Vége mezőkben adja meg a keresendő időszakot: Alapértelmezés szerint a Vége mező a legújabb (legfrissebb) felvétel dátumát és idejét, a Kezdete mező a legkorábbi (legrégebbi) felvétel dátumát és idejét mutatja Sáv kiválasztása Jelölje be a kamerakiválasztó jelölőnégyzetet, hogy megjelölje a keresésbe bevonandó kamerasávokat. A listán csak a hozzárendelt kamerák jelennek meg. Ha egy kamera többször is hozzá lett rendelve a megjelenített nézethez, csak egy bejegyzése kerül a listára Szövegszűrő Írja be a keresni kívánt szöveget. Keresés kis- és nagybetűk megkülönböztetésével: jelölje be ezt a négyzetet, ha a beírt szöveget pontosan úgy kívánja beírni, ahogy az a keresett szövegben szerepel. Bosch Security Systems Kezelési útmutató F.01U v

52 52 hu Szöveg keresése Bosch Video Client Keresés indítása Kattintson a gombra a keresés elindításához Keresési eredmények A keresés befejezése után megjelenik a szűrési feltételeknek megfelelő videofelvételek listája. A lista tetején a legfrissebb, a lista alján a legrégebbi felvételek láthatók. 1. Az oszlopfejlécekre kattintva az adott oszlopnak megfelelően rendezheti a listát. Ismételt kattintással a rendezés sorrendje megfordítható. 2. A csúszka használatával a teljes listát áttekintheti. 3. Kattintással kiválaszthatja a lista egy elemét; A kiválasztott esemény megjelenik a lejátszóablakban. 4. A lejátszás kezelőszerveivel vezérelheti a lejátszás sebességét és irányát. Kattintson a gombra a lista megnyitásához. Kattintson a gombra a lista törléséhez. F.01U v Kezelési útmutató Bosch Security Systems

53 Bosch Video Client Indítás parancssorból hu Indítás parancssorból A program a parancssorból is indítható, kiegészítő paraméterekkel. Például a C:\Program Files\Bosch\Video Client\videoclient.exe -? parancs megnyit egy súgóablakot, amely több információt tartalmaz az alkalmazható paraméterekről. Bosch Security Systems Kezelési útmutató F.01U v

54 54 hu Indítás parancssorból Bosch Video Client 15.1 Telephelyek paraméter A Telephelyek paraméter alkalmazásakor meg kell határozni az elérési utat ahhoz az xml fájlhoz, amely leírja a DVR eszközöket a különböző helyszínekhez. Például a parancs C:\Program Files\Bosch\Video Client\videoclient.exe -sites D:\sites_file.xml XML fájlszerkezet Az xml fájl egyszerű szerkezetű, amit a következő példa mutat: Egy minta xml fájl található a Bosch weboldalán. F.01U v Kezelési útmutató Bosch Security Systems

55 Bosch Video Client Indítás parancssorból hu Helyszínek nézeteinek ablaka A helyszínek ablak azokat a DVR eszközöket mutatja, amelyeket az indító xml fájl felsorol. Ábra 15.1 Helyszínek nézeteinek ablaka Szükség esetén írjon be egy szöveget a szűrőterületre, hogy csökkentse a felsorolt helyszínek számát. Válasszon ki egy eszközt, és írja be felhasználójának nevét és jelszavát. Kattintson a gombra az eszközbe való bejelentkezéshez, és kérje le a hozzá kapcsolt kamerák listáját. Bosch Security Systems Kezelési útmutató F.01U v
