DWL-510 2,4GHz Vezeték nélküli PCI adapter

Átírás

1 Ez a termék a következő operációs rendszereket támogatja: Windows XP, Windows 2000, Windows Me, Windows 98SE, Macintosh OS X (10.2.x vagy ennél magasabb) DWL-510 2,4GHz Vezeték nélküli PCI adapter Előfeltételek Legalább az alábbiakkal kell rendelkeznie: o Szükséges egy szabad 32 bites PCI csatlakozóval rendelkező asztali számítógép o Legalább 300MHz processzor és 32 MB memória. o Egy b Hozzáférési pont infrastrukturális módban vagy egy másik b vezeték nélküli adapter Ad-Hoc módban egymást látó hálózati működés esetén. Ellenőrizze a doboz tartalmát Ezek a DWL-510 dobozában található elemek: DWL-510 Vezeték nélküli PCI adapter CD-ROM (Driverek, Használati Útmutató és Garancia) A D-Link CD-ROM behelyezése a számítógépbe Ne telepítse a DWL-510 PCI adaptert számítógépére mindaddig, amíg nem telepítette a D-Link CD-n található driver szoftvert! Kapcsolja be a számítógépet, és helyezze be a D-Link Air DWL-510 Driver CD-t a CD-ROM meghajtóba. A lépésről lépésre segítséget nyújtó ablakok a Windows XP használatára vonatkoznak. A lépések és az ablakok hasonlóak más Windows operációs rendszerek használata esetén is 2004 D-Link Systems, Inc. All rights reserved. Trademarks or registered trademarks are the property of their resp ective holders. Software and specifications subject to change without notice.

2 A D-Link CD-ROM behelyezése a számítógépbe A telepítő ablak megjelenik. Kattintson az Driver telepítése/pc segédprogram sorra. Ha a CD nem indul automatikusan, gépelje be a D:\Autorun.exe parancsot. Ha így elindul a telepítés, lépjen tovább a következő ablakba. Gépelje be: D:\Autorun.exe A D betű a CD-ROM meghajtó betűjele. Az Ön CD-ROM meghajtója eltérő betűjelet is viselhet. Kattintson az OK gombra Kattintson a Tovább gombra Kattintson a Tovább gombra

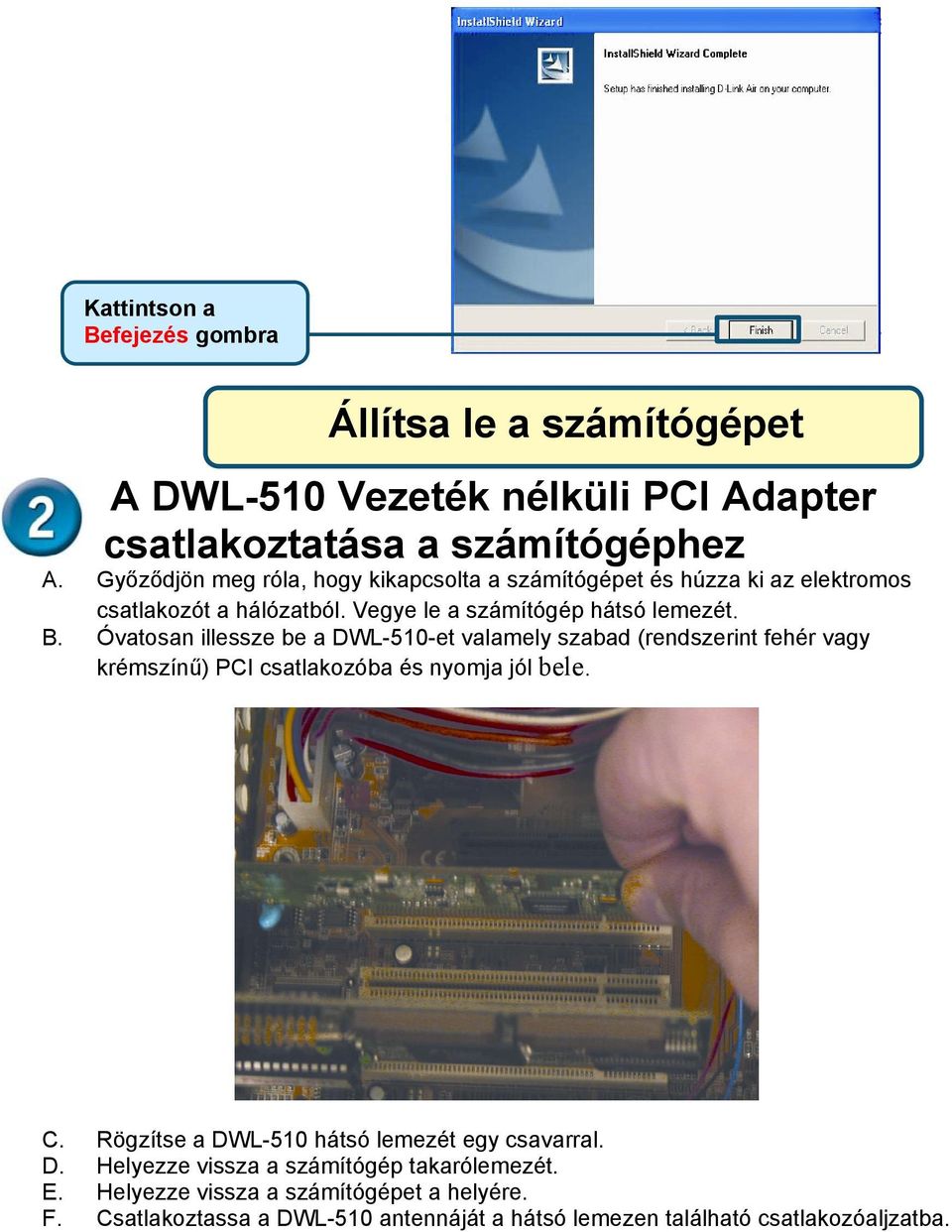

3 Kattintson a Befejezés gombra Állítsa le a számítógépet A DWL-510 Vezeték nélküli PCI Adapter csatlakoztatása a számítógéphez A. B. C. D. E. F. Győződjön meg róla, hogy kikapcsolta a számítógépet és húzza ki az elektromos csatlakozót a hálózatból. Vegye le a számítógép hátsó lemezét. Óvatosan illessze be a DWL-510-et valamely szabad (rendszerint fehér vagy krémszínű) PCI csatlakozóba és nyomja jól bele. Rögzítse a DWL-510 hátsó lemezét egy csavarral. Helyezze vissza a számítógép takarólemezét. Helyezze vissza a számítógépet a helyére. Csatlakoztassa a DWL-510 antennáját a hátsó lemezen található csatlakozóaljzatba.

4 A DWL-510 Vezeték nélküli PCI Adapter csatlakoztatása a számítógéphez Csavarrögzítő A PCI Adaptert a számítógép hátsó lemezéhez rögzítő csavart ebbe a lyukba kell behajtani. 32 bites csatlakozó Ez az a csatlakozó, amelyet a számítógép alaplapjának PCI csatlakozójába kell illeszteni. Antenna b hálózatokhoz történő vezeték nélküli kapcsolódáshoz. A számítógép újraindítása Kapcsolat/Tevékenység LED Jelzi, hogy a DWL-510 megfelelően csatlakozik, amikor a számítógép be van kapcsolva, és villog, amikor adatáramlás van folyamatban a hálózaton. Miután újraindította a számítógépét ez az Új hardver találása varázsló (Windows XP) ablak jelenik meg: Válassza ki a Szoftver automatikus telepítése (Ajánlott) sort Kattintson a Tovább gombra

5 A számítógép újraindítása Windows XP használata esetén ez a Hardver telepítési figyelmeztetés jelenhet meg, miután a számítógép újraindult. D-Link Air DWL-510 Wireless PCI Adapter Kattintson a Folytatás gombra a telepítés befejezéséhez. D-Link Air DWL-510 Wireless PCI Adapter Kattintson a Befejezés gombra a telepítés befejezéséhez. Windows 2000 használata esetén a Digitális aláírás nem található ablak jelenhet meg, miután a számítógép újraindult. D-Link Air DWL-510 Wireless PCI Adapter Kattintson a Folytatás gombra a telepítés befejezéséhez. A készülék D-Link driver szoftvere Windows Logo tesztelés alatt áll. A Microsoft engedélyezés függőben van.

6 A telepítés befejeződött! Windows 2000, Me vagy 98SE használata esetén a D-Link Air DWL-510 Konfigurációs Segédprogramja automatikusan elindul és a segédprogram ikonja megjelenik az képernyő jobb alsó sarkában (rendszertálca). Ha az ikon zöld színű, akkor sikeresen telepítette a DWL-510-et, csatlakozott egy vezeték nélküli hálózathoz és készen áll a kommunikációra. Kattintson kétszer a segédprogram ikonjára a konfigurációs segédprogram használatához. Windows XP használata esetén használhatja a vezeték nélküli Zero Konfigurációt a DWL-510 vezeték nélküli beállításainak módosításához. Amennyiben segédprogramot szeretné használni a Windows XP beépített Zero Konfigurációja helyett, lépjen be a Hálózati kapcsolatok tulajdonságai ablakba, és vegye ki a pipát a következő helyről.

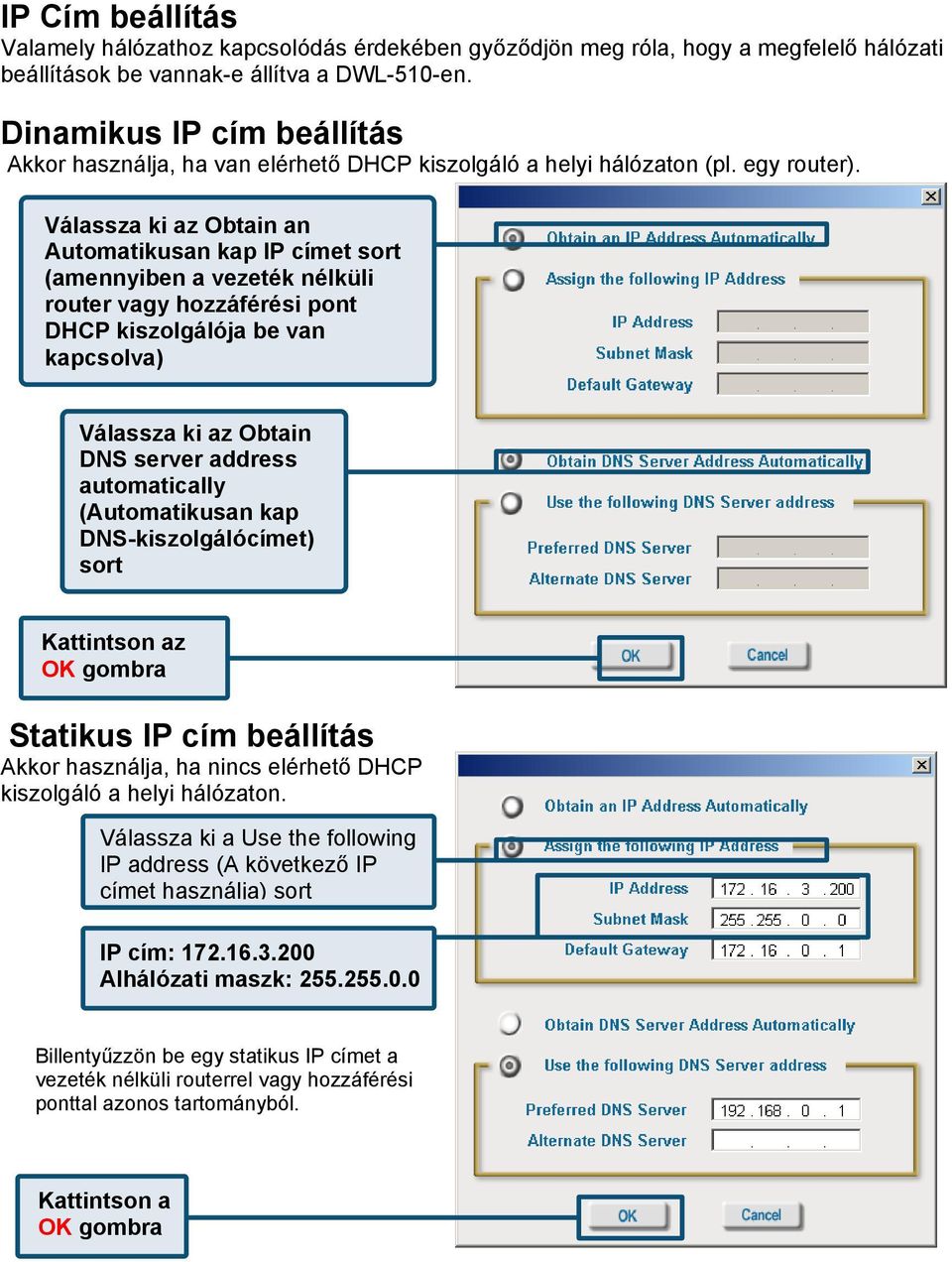

7 Melléklet A Konfigurációs Segédprogram használata A. Állapot Megjeleníti a DWL-510-hez csatlakoztatott hozzáférési pont MAC címét. E. Titkosítás: Megjeleníti a csatlakoztatott vezeték nélküli eszközzel a titkosítás bevagy kikapcsolt állapotát. B. SSID: A Service Set Identifier a vezeték nélküli hálózathoz tartozó név. A gyári SSID beállítás alap C. Frekvencia: Megjeleníti a DWL-510-hez csatlakoztatott hozzáférési pont által használt frekvenciát. D. Vezeték nélküli mód: Megjeleníti a vezeték nélküli infrastrukturális vagy Ad-Hoc módot. F. TxRate: Az alapbeállítás Auto; a TxRate beállításokat automatikusan határozza meg a DWL-510 a hozzáférési ponttól való távolság függvényében. G. Csatorna: Megjeleníti a csatorna információt. Az alapbeállítás a 6-os csatorna. A DWL-510 automatikusan hozzáigazítja a csatornát a hozzáférési ponthoz. H. Jelerősség: A jelerősség a vezeték nélküli jelet mutatja a hozzáférési pont és a DWL-510 között. A százalék együtt mozog a grafikus oszloppal. I. Csomagszámláló: Grafikusan jeleníti meg a küldött és fogadott adat statisztikáit.

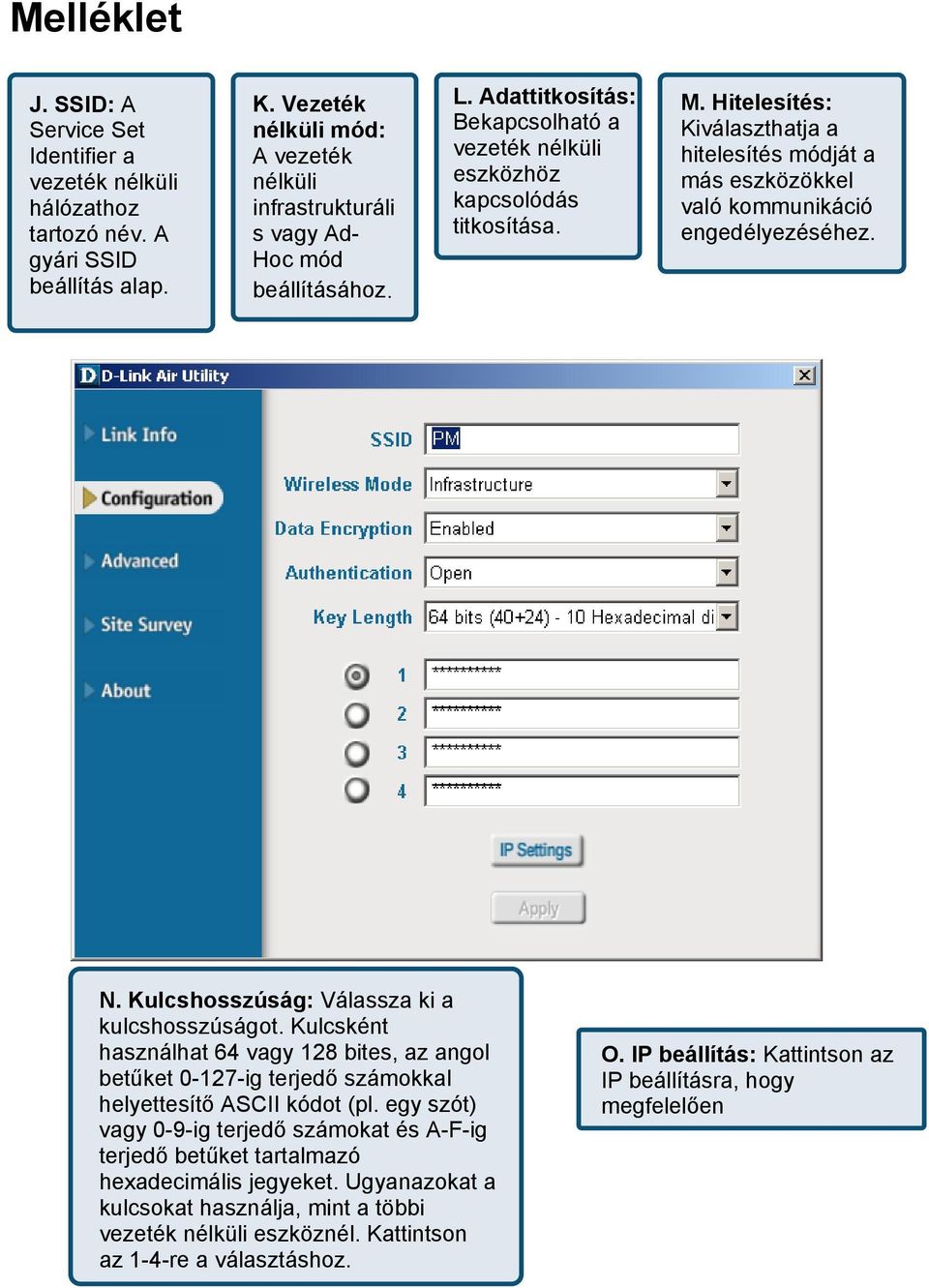

8 Melléklet J. SSID: A Service Set Identifier a vezeték nélküli hálózathoz tartozó név. A gyári SSID beállítás alap. K. Vezeték nélküli mód: A vezeték nélküli infrastrukturáli s vagy Ad- Hoc mód beállításához. L. Adattitkosítás: Bekapcsolható a vezeték nélküli eszközhöz kapcsolódás titkosítása. M. Hitelesítés: Kiválaszthatja a hitelesítés módját a más eszközökkel való kommunikáció engedélyezéséhez. N. Kulcshosszúság: Válassza ki a kulcshosszúságot. Kulcsként használhat 64 vagy 128 bites, az angol betűket ig terjedő számokkal helyettesítő ASCII kódot (pl. egy szót) vagy 0-9-ig terjedő számokat és A-F-ig terjedő betűket tartalmazó hexadecimális jegyeket. Ugyanazokat a kulcsokat használja, mint a többi vezeték nélküli eszköznél. Kattintson az 1-4-re a választáshoz. O. IP beállítás: Kattintson az IP beállításra, hogy megfelelően

9 IP Cím beállítás Valamely hálózathoz kapcsolódás érdekében győződjön meg róla, hogy a megfelelő hálózati beállítások be vannak-e állítva a DWL-510-en. Dinamikus IP cím beállítás Akkor használja, ha van elérhető DHCP kiszolgáló a helyi hálózaton (pl. egy router). Válassza ki az Obtain an Automatikusan kap IP címet sort (amennyiben a vezeték nélküli router vagy hozzáférési pont DHCP kiszolgálója be van kapcsolva) Válassza ki az Obtain DNS server address automatically (Automatikusan kap DNS-kiszolgálócímet) sort Kattintson az OK gombra Statikus IP cím beállítás Akkor használja, ha nincs elérhető DHCP kiszolgáló a helyi hálózaton. Válassza ki a Use the following IP address (A következő IP címet használja) sort IP cím: Alhálózati maszk: Billentyűzzön be egy statikus IP címet a vezeték nélküli routerrel vagy hozzáférési ponttal azonos tartományból. Kattintson a OK gombra
