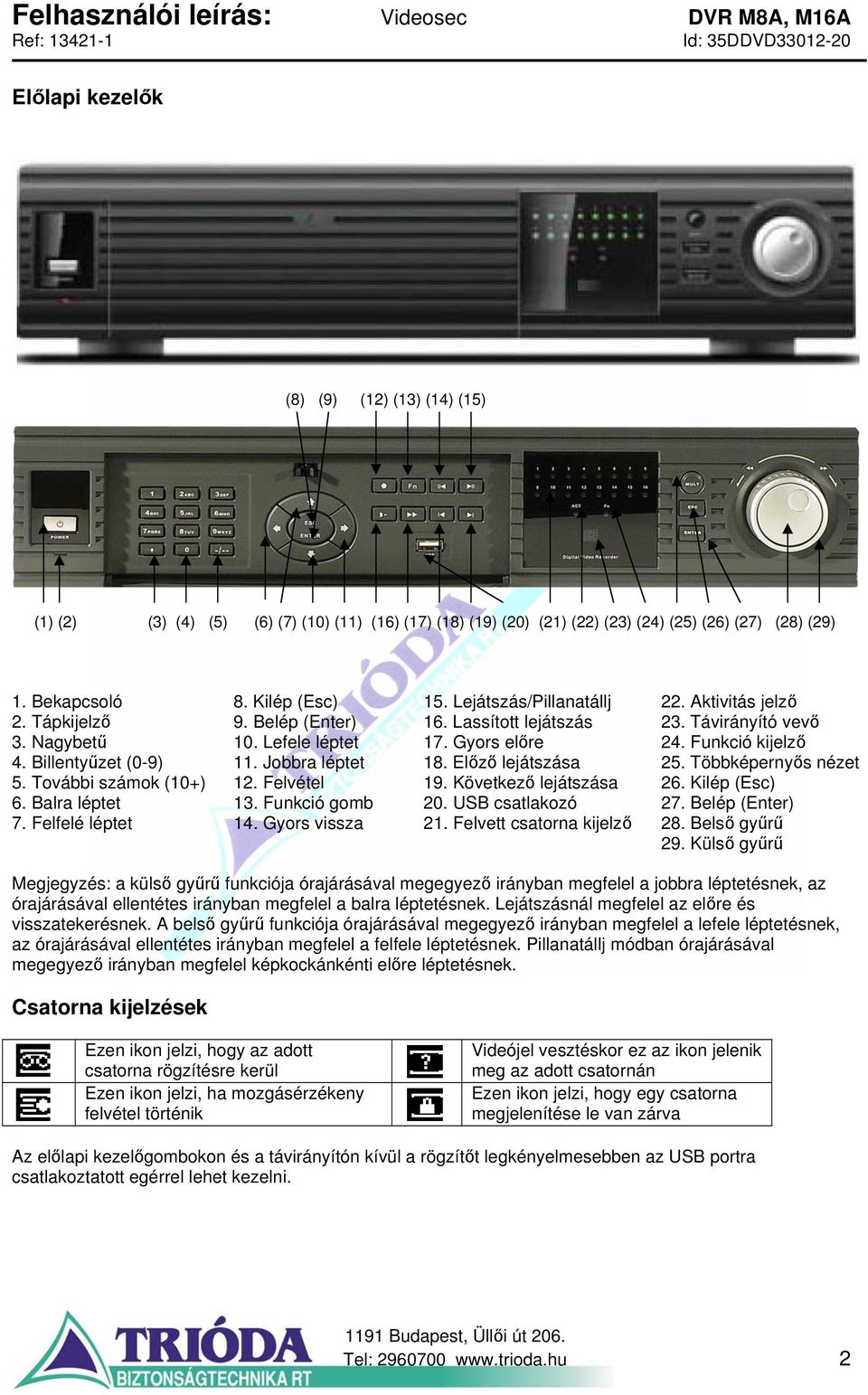

2 Előlapi kezelők (8) (9) (12) (13) (14) (15) (1) (2) (3) (4) (5) (6) (7) (10) (11) (16) (17) (18) (19) (20) (21) (22) (23) (24) (25) (26) (27) (28) (29) 1. Bekapcsoló 8. Kilép (Esc) 15. Lejátszás/Pillanatállj 22. Aktivitás jelző 2. Tápkijelző 9. Belép (Enter) 16. Lassított lejátszás 23. Távirányító vevő 3. Nagybetű 10. Lefele léptet 17. Gyors előre 24. Funkció kijelző 4. Billentyűzet (0-9) 11. Jobbra léptet 18. Előző lejátszása 25. Többképernyős nézet 5. További számok (10+) 12. Felvétel 19. Következő lejátszása 26. Kilép (Esc) 6. Balra léptet 13. Funkció gomb 20. USB csatlakozó 27. Belép (Enter) 7. Felfelé léptet 14. Gyors vissza 21. Felvett csatorna kijelző 28. Belső gyűrű 29. Külső gyűrű Megjegyzés: a külső gyűrű funkciója órajárásával megegyező irányban megfelel a jobbra léptetésnek, az órajárásával ellentétes irányban megfelel a balra léptetésnek. Lejátszásnál megfelel az előre és visszatekerésnek. A belső gyűrű funkciója órajárásával megegyező irányban megfelel a lefele léptetésnek, az órajárásával ellentétes irányban megfelel a felfele léptetésnek. Pillanatállj módban órajárásával megegyező irányban megfelel képkockánkénti előre léptetésnek. Csatorna kijelzések Ezen ikon jelzi, hogy az adott csatorna rögzítésre kerül Ezen ikon jelzi, ha mozgásérzékeny felvétel történik Videójel vesztéskor ez az ikon jelenik meg az adott csatornán Ezen ikon jelzi, hogy egy csatorna megjelenítése le van zárva Az előlapi kezelőgombokon és a távirányítón kívül a rögzítőt legkényelmesebben az USB portra csatlakoztatott egérrel lehet kezelni. Tel:

3 Egér használata Kattintás a bal egér gombbal Feladja a jelszó beadására szolgáló párbeszéd ablakot. Élőkép megjelenítésekor behozza a menüt. Menü ikonra kattintva belép az adott menübe. Végrehajtja az adott műveletet. Megváltoztatja a kijelölő kocka vagy a mozgásérzékeny terület kijelölés állapotát. A szám vagy a jelszó keretre kattintva feladja a számbillentyűzetet. A számokra kattintva beírja az adott számot. Az X-re kattintva törli az utolsó számot. A elfogadja a beadást és bezárja az ablakot. Dupla kattintás a bal egér gombbal Kattintás a jobb egér gombbal Görgető használata Egér mozgatása Húzd és vidd Dobozra kattintva felhozza a lista menüt. Speciális műveletet hajt végre, például dupla kattintás a felvétel listában elindítja az adott felvétel visszajátszását. Többképernyős megjelenítéskor az egyik csatorna képére való dupla kattintás azt a csatornát mutatja meg teljes képernyős módban. Ismételt dupla kattintás a képre visszalép a többképernyős megjelenítésre. Élőkép megjelenítésekor egy gyorsmenüt hoz fel: Többképernyős mód /Split osztott kép/, Pan-Tilt vezérlés (először a protokollt kell beállítani), Színbeállítás /Image Color/, Keresés /Search/, Felvétel /Record/ és Főmenü /Main Menu/. A Pan-Tilt vezérlés és a színbeállítás csak arra a csatornára vonatkozik, amelyiken a kurzor volt. Ha többképernyős megjelenítés volt kiválasztva, akkor PTZ (Pan-Tilt-Zoom) vagy színbeállítás előtt automatikusan átvált egyszeres megjelenítésre. Törli a beállítást és kilép az adott menüből. A számkeretnél szám beadás közben növeli vagy csökkenti a keretben lévő szám értékét. Nagybetűre váltás Listáknál léptetés Válassza ki a görgetősávot vagy egy opciót azután mozgassa el. Az egér bal gombjának egy menü címén való kattintással és lenyomva tartva majd elmozgatva és új helyen való felengedéssel a menüablak az új pozícióba áthelyezésre kerül. Mozgásérzékeny terület kijelölése. Ha a rögzítőre a vele kompatíbilis WSPD-18X vagy WSPD- 26X Speed Dome kamerákat telepített, akkor az egérrel a PTZ funkciók nagyon könnyen és látványosan kezelhetők. Ehhez először mindegyik eszközön be kell állítani a DH-SD protokollt, a Speed Dome-on a DIP kapcsolókkal, a DVR-en a MAIN menü SETTINGS és PTZ CONTROL almenüben. Ezután a jobb egér gombbal való kattintás felhozza a gyorsmenüt, ahol a Pan/Tilt/Zoom sor után három különböző ablakban vezérelhetjük a kiválasztott kamerát. Az ablakok között a Page Switch gombbal léptethetünk. Tel:

4 Az első ablak szolgál a kamera saját menüjébe való belépéshez. A második ablakban indítható a beállított Preset pontokra való ugrás, a Tour-őrjárat és AutoScan-pásztázás funkciók. A harmadik ablakban mozgatható a kamera, s a SIT feliratra kattintva egy speciális, úgynevezett háromdimenziós vezérlésbe kerülünk. A teljes képernyőn megjelenített képen ahova kattintunk a kamera elmozdulása után az kerül a kép közepére. Ha a húzd és vidd módszerrel egy ablakot jelölünk ki, balról-jobbra mozdítva az egeret, akkor nemcsak, hogy a kiválasztott ablak kerül a középpontba, hanem a kamera nagyítani is fog vagyis Zoom-ol, mégpedig minél kisebb kockát jelöltünk ki, annál nagyobbat. Ha jobbról-balra végeztük a kijelölést akkor pedig a kamera kifele fog Zoom-olni. Távirányító (15) (14) (13) (12) (10) (6) (4) (3) (2) (16) (11) (9) (8) (7) (5) (1) 1. DVR kiválasztás 5. Funkcióbillentyű 9. Ugrás előre 13. Következő lejátszása 2. Többképernyős nézet 6. Belép/Menü 10. Előző lejátszása 14. Lassított lejátszás 3. Számbillentyű 7. Kilépés 11. Ugrás vissza 15. Lejátszás/Pillanatállj 4. Felvétel indítás 8. Irányok 12. Stop 16. Gyorsított lejátszás A távirányító használata azonos a DVR előlapi gombjaival. Tel:

5 Hátlapi csatlakozók A két modell között van némi különbség. 8-csatornás 1. Tápellátási terület: tápkapcsoló, 230V-os aljzat, hűtő ventillátor 2. Funkcionális portok: Riasztás-RS485 port, RS232 port, VGA monitor csatlakozó, USB csatlakozó, RJ45 típusú számítógépes hálózati csatlakozó (NET) 3. Audió-Videó csatlakozók: Audio Out kimenet, Audio In bemenet, Video Out kimenet, Video In - bemenet 16 csatornás 1. Tápellátási terület: tápkapcsoló, 230V-os aljzat, hűtő ventillátor 2. Funkcionális portok: Riasztás-RS485 port, RS232 port, VGA monitor csatlakozó, USB csatlakozó, RJ45 típusú számítógépes hálózati csatlakozó (NET) 3. Audió-Videó csatlakozók: 25 pólusú Audió csatlakozó, Video Out kimenet, Video In - bemenet Megjegyzés: ha közvetlen csatlakozunk számítógéphez, akkor Cat5-ös fordító kábelre van szükség, ha LAN hálózatra vagy Router-re csatlakozunk akkor Cat5e kábelt kell használni. Tel:

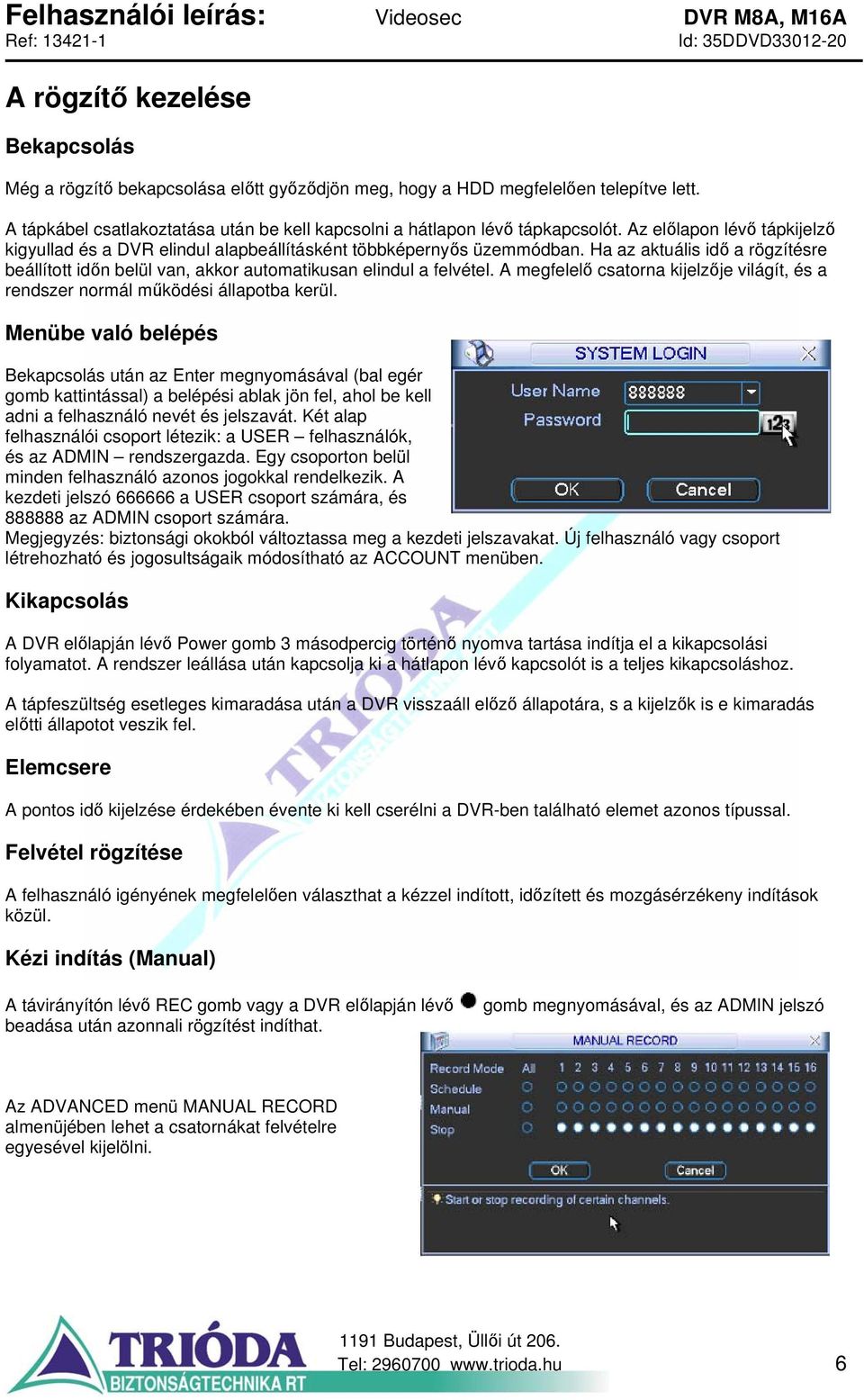

6 A rögzítő kezelése Bekapcsolás Még a rögzítő bekapcsolása előtt győződjön meg, hogy a HDD megfelelően telepítve lett. A tápkábel csatlakoztatása után be kell kapcsolni a hátlapon lévő tápkapcsolót. Az előlapon lévő tápkijelző kigyullad és a DVR elindul alapbeállításként többképernyős üzemmódban. Ha az aktuális idő a rögzítésre beállított időn belül van, akkor automatikusan elindul a felvétel. A megfelelő csatorna kijelzője világít, és a rendszer normál működési állapotba kerül. Menübe való belépés Bekapcsolás után az Enter megnyomásával (bal egér gomb kattintással) a belépési ablak jön fel, ahol be kell adni a felhasználó nevét és jelszavát. Két alap felhasználói csoport létezik: a USER felhasználók, és az ADMIN rendszergazda. Egy csoporton belül minden felhasználó azonos jogokkal rendelkezik. A kezdeti jelszó a USER csoport számára, és az ADMIN csoport számára. Megjegyzés: biztonsági okokból változtassa meg a kezdeti jelszavakat. Új felhasználó vagy csoport létrehozható és jogosultságaik módosítható az ACCOUNT menüben. Kikapcsolás A DVR előlapján lévő Power gomb 3 másodpercig történő nyomva tartása indítja el a kikapcsolási folyamatot. A rendszer leállása után kapcsolja ki a hátlapon lévő kapcsolót is a teljes kikapcsoláshoz. A tápfeszültség esetleges kimaradása után a DVR visszaáll előző állapotára, s a kijelzők is e kimaradás előtti állapotot veszik fel. Elemcsere A pontos idő kijelzése érdekében évente ki kell cserélni a DVR-ben található elemet azonos típussal. Felvétel rögzítése A felhasználó igényének megfelelően választhat a kézzel indított, időzített és mozgásérzékeny indítások közül. Kézi indítás (Manual) A távirányítón lévő REC gomb vagy a DVR előlapján lévő beadása után azonnali rögzítést indíthat. gomb megnyomásával, és az ADMIN jelszó Az ADVANCED menü MANUAL RECORD almenüjében lehet a csatornákat felvételre egyesével kijelölni. Tel:

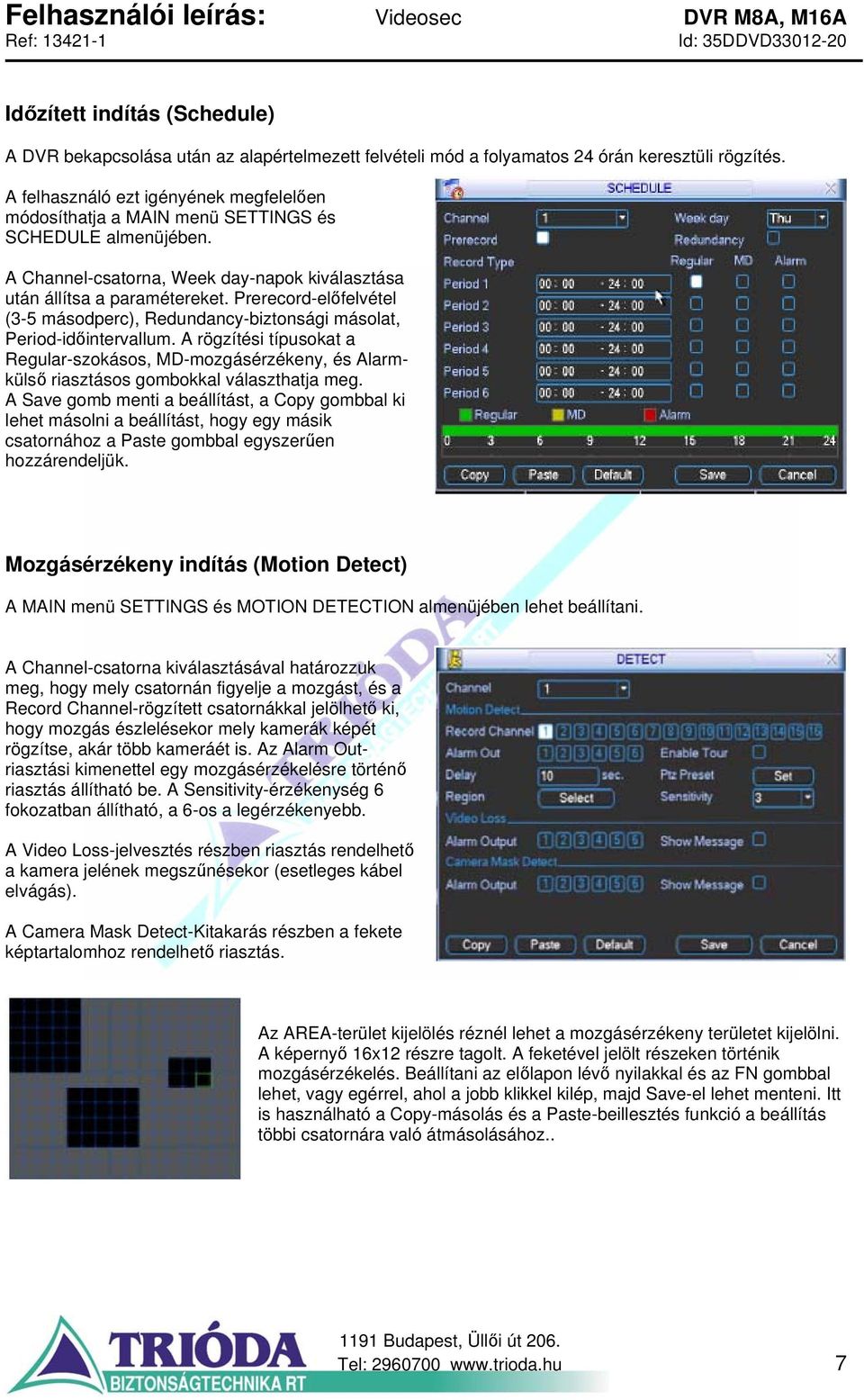

7 Időzített indítás (Schedule) A DVR bekapcsolása után az alapértelmezett felvételi mód a folyamatos 24 órán keresztüli rögzítés. A felhasználó ezt igényének megfelelően módosíthatja a MAIN menü SETTINGS és SCHEDULE almenüjében. A Channel-csatorna, Week day-napok kiválasztása után állítsa a paramétereket. Prerecord-előfelvétel (3-5 másodperc), Redundancy-biztonsági másolat, Period-időintervallum. A rögzítési típusokat a Regular-szokásos, MD-mozgásérzékeny, és Alarmkülső riasztásos gombokkal választhatja meg. A Save gomb menti a beállítást, a Copy gombbal ki lehet másolni a beállítást, hogy egy másik csatornához a Paste gombbal egyszerűen hozzárendeljük. Mozgásérzékeny indítás (Motion Detect) A MAIN menü SETTINGS és MOTION DETECTION almenüjében lehet beállítani. A Channel-csatorna kiválasztásával határozzuk meg, hogy mely csatornán figyelje a mozgást, és a Record Channel-rögzített csatornákkal jelölhető ki, hogy mozgás észlelésekor mely kamerák képét rögzítse, akár több kameráét is. Az Alarm Outriasztási kimenettel egy mozgásérzékelésre történő riasztás állítható be. A Sensitivity-érzékenység 6 fokozatban állítható, a 6-os a legérzékenyebb. A Video Loss-jelvesztés részben riasztás rendelhető a kamera jelének megszűnésekor (esetleges kábel elvágás). A Camera Mask Detect-Kitakarás részben a fekete képtartalomhoz rendelhető riasztás. Az AREA-terület kijelölés réznél lehet a mozgásérzékeny területet kijelölni. A képernyő 16x12 részre tagolt. A feketével jelölt részeken történik mozgásérzékelés. Beállítani az előlapon lévő nyilakkal és az FN gombbal lehet, vagy egérrel, ahol a jobb klikkel kilép, majd Save-el lehet menteni. Itt is használható a Copy-másolás és a Paste-beillesztés funkció a beállítás többi csatornára való átmásolásához.. Tel:

8 Riasztás beállítása A MAIN menü SETTINGS és ALARM részben lehet a riasztási bemeneteket és kimeneteket beállítani. Lejátszás (Playback) Keresés és visszanézés Az előlapon lévő Lejátszás/Pillanatállj gomb megnyomásával vagy az egér jobb klikk után a Search-keresés ponton lehet a lejátszás ablakba belépni. Lehet keresni rögzítési típusra (All-minden, Alarm-riasztásra indított, Motion Detect-mozgásérzékeléssel indított), időpontra és csatornára. A keresési feltétetlek beállítása után a keresés ikonjára kell kattintani, majd a fájl listából a kiválasztott időpontra Enter gombbal vagy bal egér gombbal indítani a felvétel lejátszását. Tel:
