1 GND csatornás Digitális Video Rögzítő Üzembe helyezési útmutató V1.00 Forgalmazza: SZATELLIT Zrt.

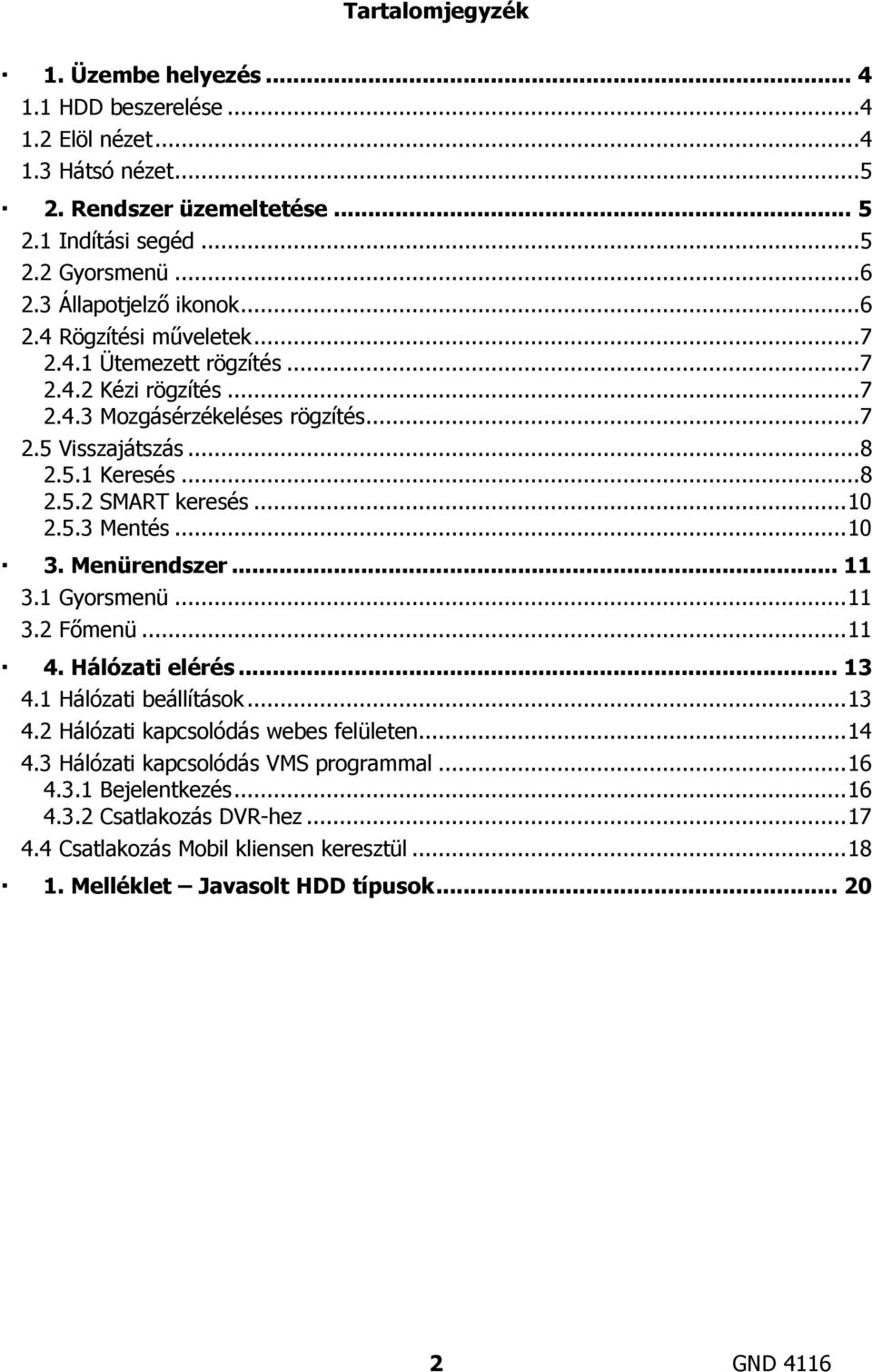

2 Tartalomjegyzék 1. Üzembe helyezés HDD beszerelése Elöl nézet Hátsó nézet Rendszer üzemeltetése Indítási segéd Gyorsmenü Állapotjelző ikonok Rögzítési műveletek Ütemezett rögzítés Kézi rögzítés Mozgásérzékeléses rögzítés Visszajátszás Keresés SMART keresés Mentés Menürendszer Gyorsmenü Főmenü Hálózati elérés Hálózati beállítások Hálózati kapcsolódás webes felületen Hálózati kapcsolódás VMS programmal Bejelentkezés Csatlakozás DVR-hez Csatlakozás Mobil kliensen keresztül Melléklet Javasolt HDD típusok GND 4116

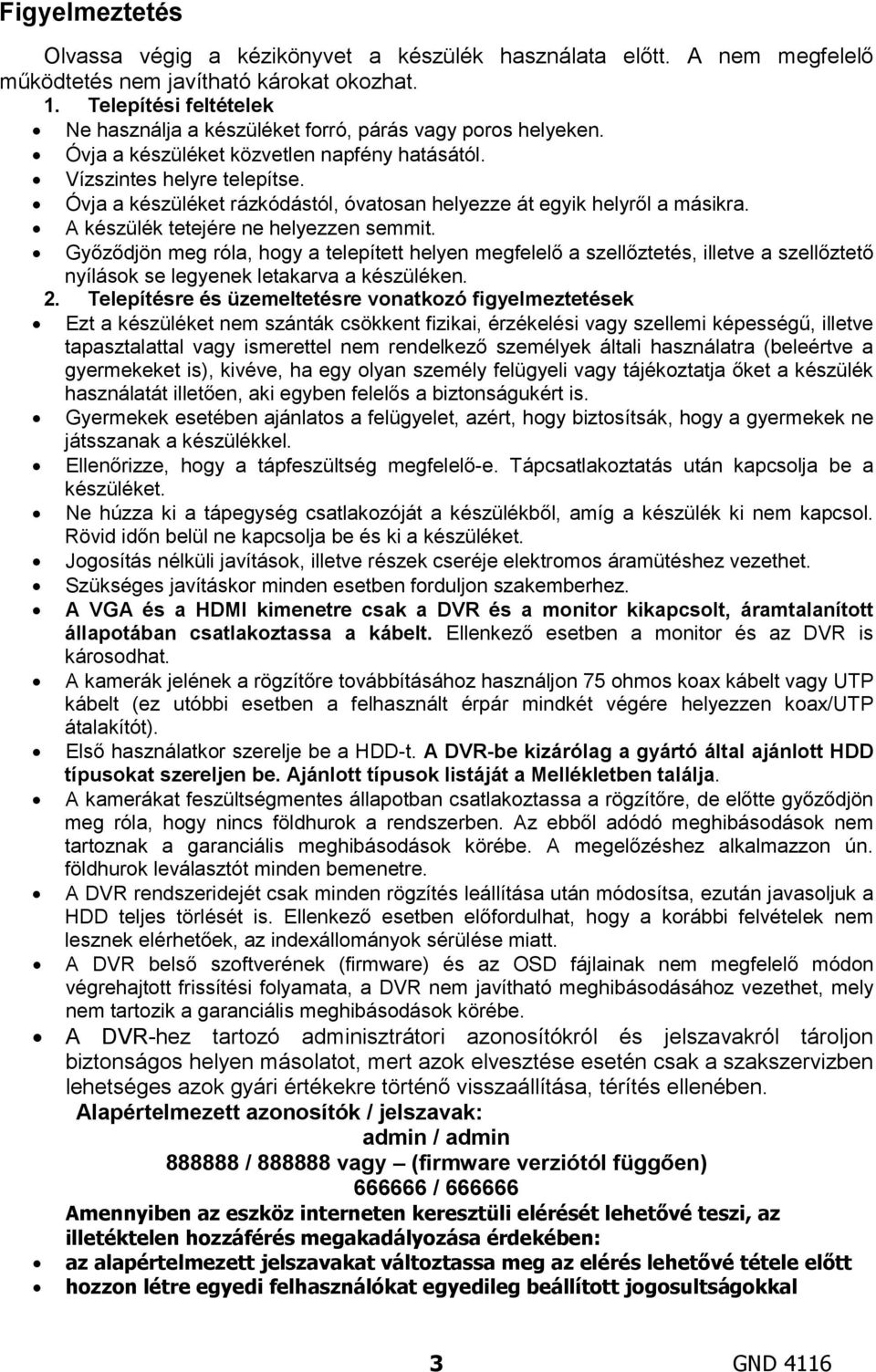

3 Figyelmeztetés Olvassa végig a kézikönyvet a készülék használata előtt. A nem megfelelő működtetés nem javítható károkat okozhat. 1. Telepítési feltételek Ne használja a készüléket forró, párás vagy poros helyeken. Óvja a készüléket közvetlen napfény hatásától. Vízszintes helyre telepítse. Óvja a készüléket rázkódástól, óvatosan helyezze át egyik helyről a másikra. A készülék tetejére ne helyezzen semmit. Győződjön meg róla, hogy a telepített helyen megfelelő a szellőztetés, illetve a szellőztető nyílások se legyenek letakarva a készüléken. 2. Telepítésre és üzemeltetésre vonatkozó figyelmeztetések Ezt a készüléket nem szánták csökkent fizikai, érzékelési vagy szellemi képességű, illetve tapasztalattal vagy ismerettel nem rendelkező személyek általi használatra (beleértve a gyermekeket is), kivéve, ha egy olyan személy felügyeli vagy tájékoztatja őket a készülék használatát illetően, aki egyben felelős a biztonságukért is. Gyermekek esetében ajánlatos a felügyelet, azért, hogy biztosítsák, hogy a gyermekek ne játsszanak a készülékkel. Ellenőrizze, hogy a tápfeszültség megfelelő-e. Tápcsatlakoztatás után kapcsolja be a készüléket. Ne húzza ki a tápegység csatlakozóját a készülékből, amíg a készülék ki nem kapcsol. Rövid időn belül ne kapcsolja be és ki a készüléket. Jogosítás nélküli javítások, illetve részek cseréje elektromos áramütéshez vezethet. Szükséges javításkor minden esetben forduljon szakemberhez. A VGA és a HDMI kimenetre csak a DVR és a monitor kikapcsolt, áramtalanított állapotában csatlakoztassa a kábelt. Ellenkező esetben a monitor és az DVR is károsodhat. A kamerák jelének a rögzítőre továbbításához használjon 75 ohmos koax kábelt vagy UTP kábelt (ez utóbbi esetben a felhasznált érpár mindkét végére helyezzen koax/utp átalakítót). Első használatkor szerelje be a HDD-t. A DVR-be kizárólag a gyártó által ajánlott HDD típusokat szereljen be. Ajánlott típusok listáját a Mellékletben találja. A kamerákat feszültségmentes állapotban csatlakoztassa a rögzítőre, de előtte győződjön meg róla, hogy nincs földhurok a rendszerben. Az ebből adódó meghibásodások nem tartoznak a garanciális meghibásodások körébe. A megelőzéshez alkalmazzon ún. földhurok leválasztót minden bemenetre. A DVR rendszeridejét csak minden rögzítés leállítása után módosítsa, ezután javasoljuk a HDD teljes törlését is. Ellenkező esetben előfordulhat, hogy a korábbi felvételek nem lesznek elérhetőek, az indexállományok sérülése miatt. A DVR belső szoftverének (firmware) és az OSD fájlainak nem megfelelő módon végrehajtott frissítési folyamata, a DVR nem javítható meghibásodásához vezethet, mely nem tartozik a garanciális meghibásodások körébe. A DVR-hez tartozó adminisztrátori azonosítókról és jelszavakról tároljon biztonságos helyen másolatot, mert azok elvesztése esetén csak a szakszervizben lehetséges azok gyári értékekre történő visszaállítása, térítés ellenében. Alapértelmezett azonosítók / jelszavak: admin / admin / vagy (firmware verziótól függően) / Amennyiben az eszköz interneten keresztüli elérését lehetővé teszi, az illetéktelen hozzáférés megakadályozása érdekében: az alapértelmezett jelszavakat változtassa meg az elérés lehetővé tétele előtt hozzon létre egyedi felhasználókat egyedileg beállított jogosultságokkal 3 GND 4116

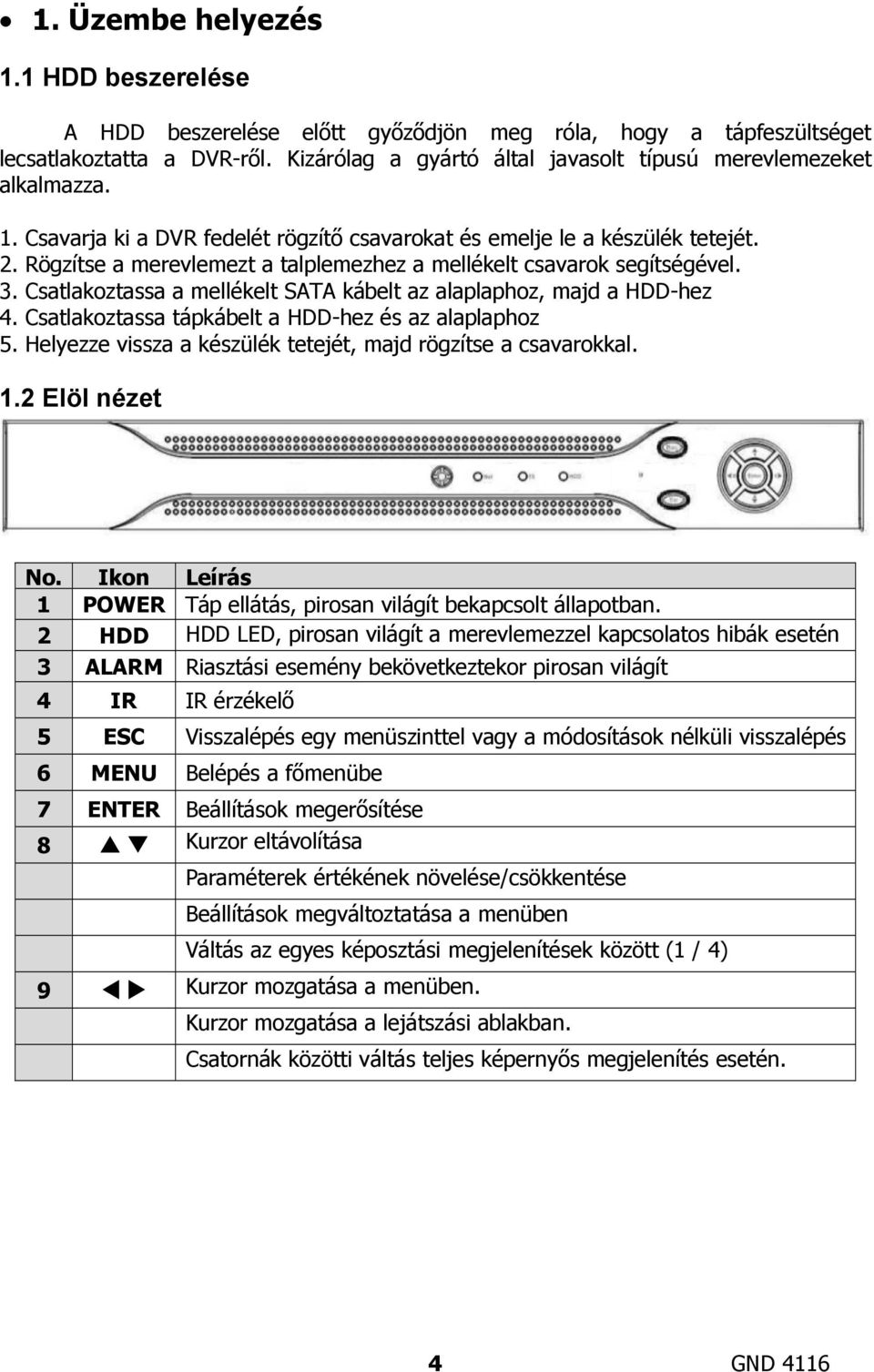

4 1. Üzembe helyezés 1.1 HDD beszerelése A HDD beszerelése előtt győződjön meg róla, hogy a tápfeszültséget lecsatlakoztatta a DVR-ről. Kizárólag a gyártó által javasolt típusú merevlemezeket alkalmazza. 1. Csavarja ki a DVR fedelét rögzítő csavarokat és emelje le a készülék tetejét. 2. Rögzítse a merevlemezt a talplemezhez a mellékelt csavarok segítségével. 3. Csatlakoztassa a mellékelt SATA kábelt az alaplaphoz, majd a HDD-hez 4. Csatlakoztassa tápkábelt a HDD-hez és az alaplaphoz 5. Helyezze vissza a készülék tetejét, majd rögzítse a csavarokkal. 1.2 Elöl nézet No. Ikon Leírás 1 POWER Táp ellátás, pirosan világít bekapcsolt állapotban. 2 HDD HDD LED, pirosan világít a merevlemezzel kapcsolatos hibák esetén eseténírásakor olvasásakor 3 ALARM Riasztási esemény bekövetkeztekor pirosan világít 4 IR IR érzékelő 5 ESC Visszalépés egy menüszinttel vagy a módosítások nélküli visszalépés 6 MENU Belépés a főmenübe 7 ENTER Beállítások megerősítése 8 Kurzor eltávolítása Paraméterek értékének növelése/csökkentése Beállítások megváltoztatása a menüben Váltás az egyes képosztási megjelenítések között (1 / 4) 9 Kurzor mozgatása a menüben. Kurzor mozgatása a lejátszási ablakban. Csatornák közötti váltás teljes képernyős megjelenítés esetén. 4 GND 4116

5 1.3 Hátsó nézet No. Csatlakozás Leírás 1 VIDEO IN 16db HD-CVI kamera bemenet (BNC) 2 AUDIO IN Audió bemenet (RCA) 3 AUDIO OUT Audió kimenet 4 VGA VGA kimenet 5 HDMI HDMI kimenet 6 USB USB aljzat egér vagy USB memória csatlakoztatására 7 LAN Számítógépes hálózati csatlakozás (ESD védelem) 8 RS-485 RS-485 vezérlés kimenete 9 12V Tápcsatlakozó (Kizárólag a készülékhez mellékelt tápegységet használja (12V DC) 10 GND GND (földelés) csatlakozási pontja 2. Rendszer üzemeltetése 2.1 Indítási segéd Indításkor a beállítási útmutató a következő sorrendben vezet végig az alapvető beállításokon: Segéd automatikus indulásának engedélyezése/tiltása a DVR indításakor 5 GND 4116

6 Rendszer általános paramétereinek beállítása Alapértelmezett felhasználó/jelszó: admin/admin helyi és hálózati elérés esetén / vagy semmi kizárólag helyi hozzáférés esetén vagy / alapértelmezett felhasználói jogok csak a helyes bejelentkezési adatok megadása után lehetséges a további beállítások elvégzése o Általános beállítások: idő, dátum, nyelv, stb. o Kódolás: rögzítési felbontás, képsűrűség, stb. o Felvételi ütemezés o Rögzítési mód o Hálózati paraméterek Megjegyzés: 30 percen belül 3 sikertelen belépési kísértet esetén a DVR riasztást fog jelezni, 5 sikertelen belépés esetén 60 percre letiltja a felhasználót. Zárolási időn belül a feloldás a rögzítő táplálásának megszüntetetésével oldható fel. 2.2 Gyorsmenü Az egyes kamerákhoz tartozó gyorsmenü megjelenítéséhez mozgassa az egeret az adott kép felső széléhez Ikon Funkció Gyors visszajátszás: az utolsó 5-60 percben történ felvételek visszajátszása az adott képosztásban. 2x kattintva a kamera képére teljes képernyőre váltható a nézet. Visszatérni az előző képosztáshoz ismételt 2x kattintással lehet. Digitális zoom indítása Azonnali felvétel indítása/leállítása csatlakoztatott USB memóriára/hdd-re 2.3 Állapotjelző ikonok Bekapcsolás után közvetlenül megjelenik a 4-es osztott kép. Az egyes kamerák állapotáról a bal alsó sarkokban található ikonok adnak tájékoztatást: Mozgásérzékelés Rögzítés: kézi/ütemezett/mozgásérzékelés által indított Videójel hiány Zárolt kamera 6 GND 4116

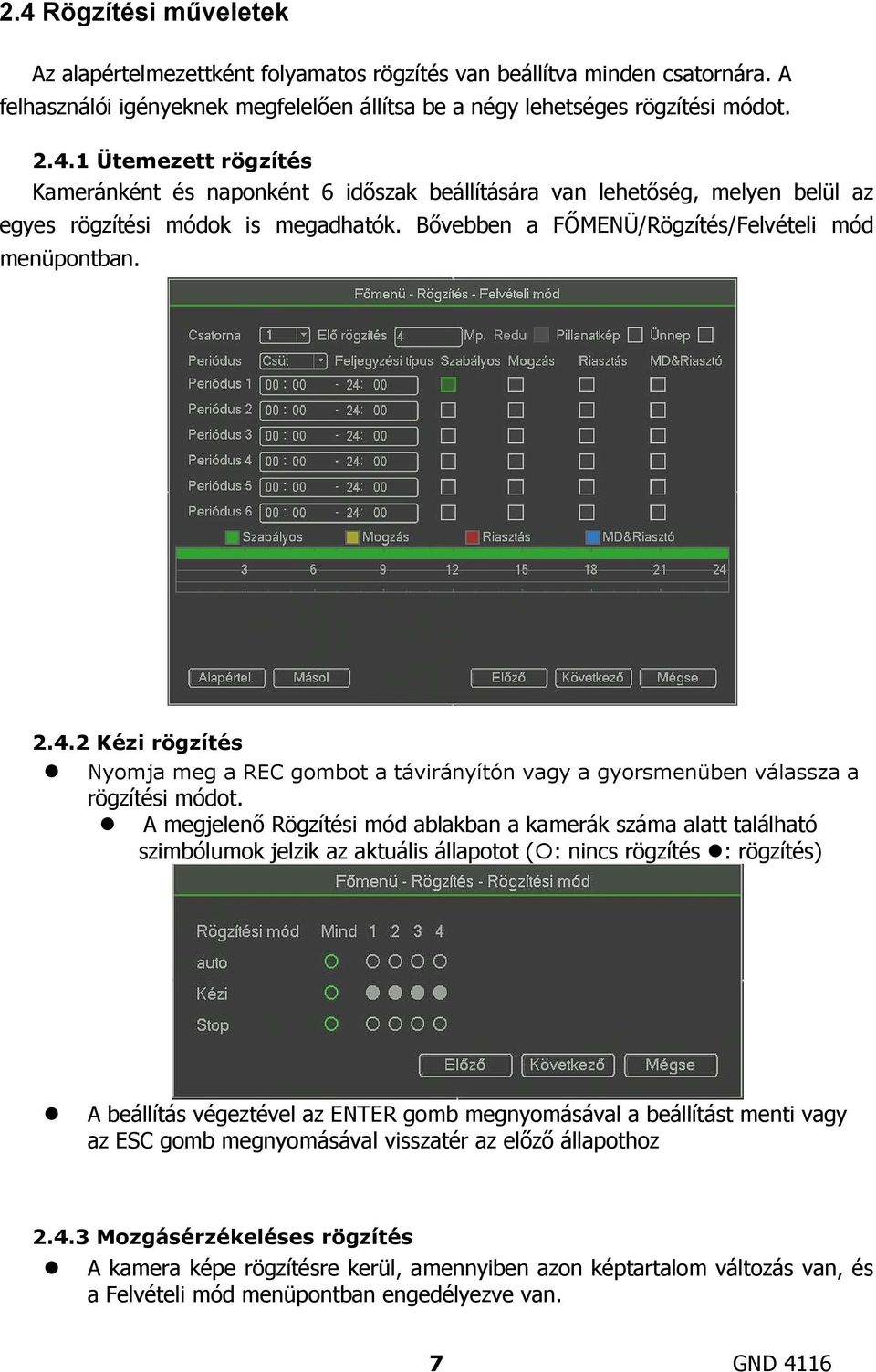

7 2.4 Rögzítési műveletek Az alapértelmezettként folyamatos rögzítés van beállítva minden csatornára. A felhasználói igényeknek megfelelően állítsa be a négy lehetséges rögzítési módot Ütemezett rögzítés Kameránként és naponként 6 időszak beállítására van lehetőség, melyen belül az egyes rögzítési módok is megadhatók. Bővebben a FŐMENÜ/Rögzítés/Felvételi mód menüpontban Kézi rögzítés Nyomja meg a REC gombot a távirányítón vagy a gyorsmenüben válassza a rögzítési módot. A megjelenő Rögzítési mód ablakban a kamerák száma alatt található szimbólumok jelzik az aktuális állapotot (: nincs rögzítés : rögzítés) A beállítás végeztével az ENTER gomb megnyomásával a beállítást menti vagy az ESC gomb megnyomásával visszatér az előző állapothoz Mozgásérzékeléses rögzítés A kamera képe rögzítésre kerül, amennyiben azon képtartalom változás van, és a Felvételi mód menüpontban engedélyezve van. 7 GND 4116

8 Állítsa be a kapcsolódó paramétereket a FŐMENÜ/Riasztás/Mozgás menüpontban. 2.5 Visszajátszás Keresés Lépjen be a Gyorsmenübe az egér jobb gombjával történő kattintással és válassza a Visszajátszás menüpontot vagy Nyomja meg a DVR előlapján vagy a távirányítón található ENTER gombot a Főmenübe való belépéshez és válassza a Főmenü/Rögzítés/Visszajátszás menüpontot A következő keresési ablak jelenik meg: 8 GND 4116

9 1. Felvételek keresési helye: beépített HDD vagy a csatlakoztatott USB memória 2. Felvétel típusának kiválasztása: Videó felvétel vagy pillanatkép 3. Felvételek készítési dátumának kiválasztása 4. Kamera kiválasztása 5. Találati lista megjelenítése: a gombra kattintva a következő lista jelenik meg a kép jobb szélén: Kettő rögzítési fájl típus van: R: állandó rögzítés M: mozgásérzékelő által indított rögzítés 6. Lejátszást vezérlő gombok, SMART keresés, teljes képernyős megjelenítés, videóklipp készítés 7. Idősáv: áttekintő nézet az adott napon, a kijelölt kamerákról készült felvételekről 8. Szinkronizált lejátszás: a felvételek szinkronban történő lejátszásához jelölje ki 9. Felvételek szűrése rögzítési típusokra 10. Idősáv által átfogott időintervallum szűkítése/bővítése Digitális zoom Visszanézési módban, az egérrel jelöljön ki egy területet és a bal gombbal klikkeljen rá a nagyításhoz. A jobb gombbal való kattintással visszatér az eredeti képhez. 9 GND 4116

10 2.5.2 SMART keresés A SMART kereséssel kizárólag egy kameráról, a rögzített felvételeken belül lehetséges a kép kijelölt részein történő változásokra a keresés: Indítsa el a keresést, akár több kameráról is, majd indítsa el a lejátszást. A megfelelő kamera képére 2x kattintva váltson 1 kamerás nézetre. Kattintson a ikonra a lejátszási idősáv felett, majd a megjelenő ablakban jelölje ki a megfelelő képrészletet a rácshálón (a kék színű részeken történik majd a keresés) Kattintson a gombra a keresés indításához. A SMART keresés Mentés eredményeinek lejátszásakor ikon lesz látható. A DVR támogatja a keresés közbeni mentést: A mentéshez csatlakoztasson a DVR-hez USB memóriát vagy USB HDD-t. A találati listában jelölje meg a menteni kívánt fájlokat a bejegyzés előtti jelölő négyzetben ( ), majd kattintson a gombra. A megjelenő ablakban jelölje ki a mentési eszközt, majd kattintson a Mentés gombra a folyamat indításához. 10 GND 4116

11 3. Menürendszer 3.1 Gyorsmenü A gyorsmenü megjelenítéséhez kattintson az egér jobb gombjával. Főmenü: belépés a főmenübe PTZ vezérlés Szín beállítás: a megjelenített kép tulajdonságainak beállítása Visszajátszás: keresés, visszajátszás, mentés Rögzítési mód: rögzítési mód beállítása Riasztási kimenet: nem elérhető funkció Kilépés: Kijelentkezés, újraindítás, kikapcsolás Nézet1: 1 kamerás megjelenítés beállítása Nézet4-9: 4/8/9/16-os képosztású megjelenítés 3.2 Főmenü A főmenübe történő belépés után a következő ablak jelenik meg: 11 GND 4116

12 Rögzítés Felvételi mód Rögzítési időzítés és módozatok beállítása Visszajátszás Felvételek keresése, visszajátszása, mentése Rögzítési mód Rögzítési mód beállítása Mentés Mentési eszközök felismerése, formázása Riasztás Riasztás beállítás Nem használható funkció Mozgás Mozgásérzékelés paramétereinek beállítása Abnormális Rendszerhibák kezelésének beállítása Rendszer Általános Rendszeridő, nyelv, stb. beállítása Kódolás Az egyes kamerák kódolási paramétereinek, privát zónák, stb. beállítása Hálózat Hálózati alap paraméterek beállítása Hálózati szerver Hálózati szolgáltatások, funkciók beállítása Kijelző Megjelenítési beállítások PTZ konfiguráció PTZ beállítások Haladó HDD kezelés HDD kezelés beállítása Hozzáférés Felhasználók és jogosultságok beállítása Online felhasználó Online felhasználók listája, blokkolása Auto karbantartás Watch Dog funkció időzítésének beállítása Kártya átfedés ATM/POS információk beállítása Visszaállítás Gyári beállítások visszaállítása Konfiguráció mentés Konfigurációs fájl mentése/betöltése Info HDD infó HDD információk megjelenítése BPS BPS információk megjelenítése Napló Eseménynapló megjelenítése Verzió DVR verziószámának megjelenítése Hálózat Hálózati teszt és sávszélesség foglalás megjelenítése Kilépés Leállítás DVR leállítása Kijelentkezés Aktuális felhasználó kijelentkeztetése Újraindulás DVR újraindítása 12 GND 4116

13 4. Hálózati elérés Alapértelmezett hálózati adatok: IP cím Maszk Átjáró DNS DHCP nem engedélyezett TCP port HTTP port 80 Amennyiben az eszköz interneten keresztüli elérését lehetővé teszi, az illetéktelen hozzáférés megakadályozása érdekében végezze el a következő műveleteket: az alapértelmezett jelszavakat változtassa meg az elérés lehetővé tétele előtt hozzon létre egyedi felhasználókat egyedileg beállított jogosultságokkal 4.1 Hálózati beállítások A DVR hálózati eléréséhez szükséges adatok beállítása a Főmenü/Rendszer/Hálózat menüpontban érhető el. IP verzió: IP protokoll típusának beállítása (IPv4/IPv6) Küldő IP cím: a DVR IP címe. DHCP: Automatikus IP cím kérés. Engedélyezés esetén az IP cím, az Alhálózati maszk és az Átjáró címe nem módosítható, DHCP automatikusan lekéri az adatokat a hálózati kiszolgálótól. A beállításra került adatok megjelenítéséhez tiltsa le a DHCP-t. 13 GND 4116

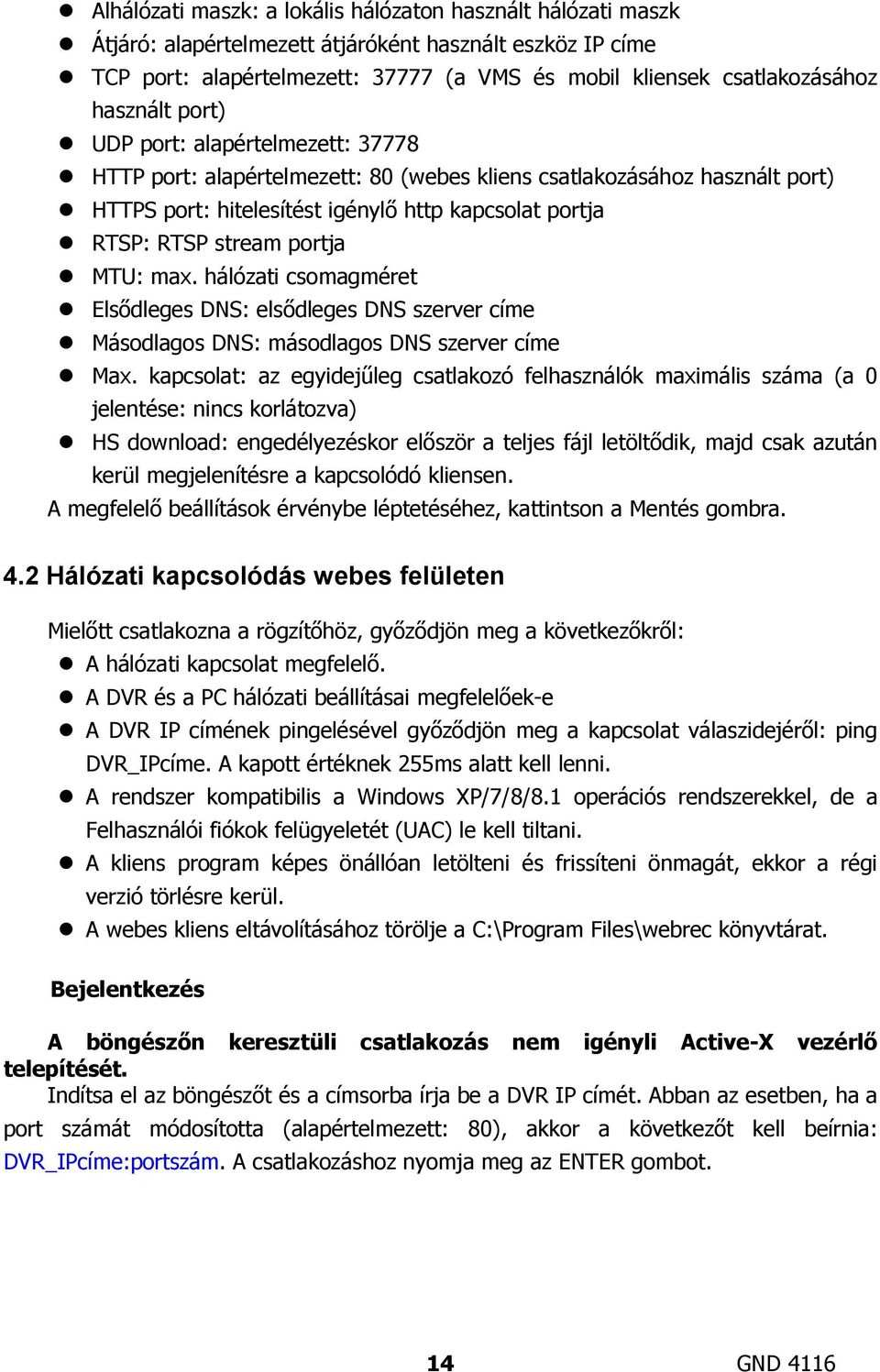

14 Alhálózati maszk: a lokális hálózaton használt hálózati maszk Átjáró: alapértelmezett átjáróként használt eszköz IP címe TCP port: alapértelmezett: (a VMS és mobil kliensek csatlakozásához használt port) UDP port: alapértelmezett: HTTP port: alapértelmezett: 80 (webes kliens csatlakozásához használt port) HTTPS port: hitelesítést igénylő http kapcsolat portja RTSP: RTSP stream portja MTU: max. hálózati csomagméret Elsődleges DNS: elsődleges DNS szerver címe Másodlagos DNS: másodlagos DNS szerver címe Max. kapcsolat: az egyidejűleg csatlakozó felhasználók maximális száma (a 0 jelentése: nincs korlátozva) HS download: engedélyezéskor először a teljes fájl letöltődik, majd csak azután kerül megjelenítésre a kapcsolódó kliensen. A megfelelő beállítások érvénybe léptetéséhez, kattintson a Mentés gombra. 4.2 Hálózati kapcsolódás webes felületen Mielőtt csatlakozna a rögzítőhöz, győződjön meg a következőkről: A hálózati kapcsolat megfelelő. A DVR és a PC hálózati beállításai megfelelőek-e A DVR IP címének pingelésével győződjön meg a kapcsolat válaszidejéről: ping DVR_IPcíme. A kapott értéknek 255ms alatt kell lenni. A rendszer kompatibilis a Windows XP/7/8/8.1 operációs rendszerekkel, de a Felhasználói fiókok felügyeletét (UAC) le kell tiltani. A kliens program képes önállóan letölteni és frissíteni önmagát, ekkor a régi verzió törlésre kerül. A webes kliens eltávolításához törölje a C:\Program Files\webrec könyvtárat. Bejelentkezés A böngészőn keresztüli csatlakozás nem igényli Active-X vezérlő telepítését. Indítsa el az böngészőt és a címsorba írja be a DVR IP címét. Abban az esetben, ha a port számát módosította (alapértelmezett: 80), akkor a következőt kell beírnia: DVR_IPcíme:portszám. A csatlakozáshoz nyomja meg az ENTER gombot. 14 GND 4116

15 Kérjük írja be a DVR IP címét Első csatlakozáskor, az adott számítógépről engedélyezni kell a Netplug.exe program telepítését. A telepítés során kövesse a megjelenő utasításokat. Sikeres telepítést követően újból el kell indítani a böngészőt és csatlakozni a DVR-hez. Sikeres csatlakozás esetén, a következő bejelentkező ablak jelenik meg. Adja meg a Felhasználó nevet és a jelszót, majd kattintson a Belépés gombra. Az alapértelmezett felhasználó/jelszó: admin/admin. Megjegyzés: a biztonság érdekében az első bejelentkezés után változtassa meg a jelszót. Sikeres bejelentkezés után a következő ablak jelenik meg: 15 GND 4116

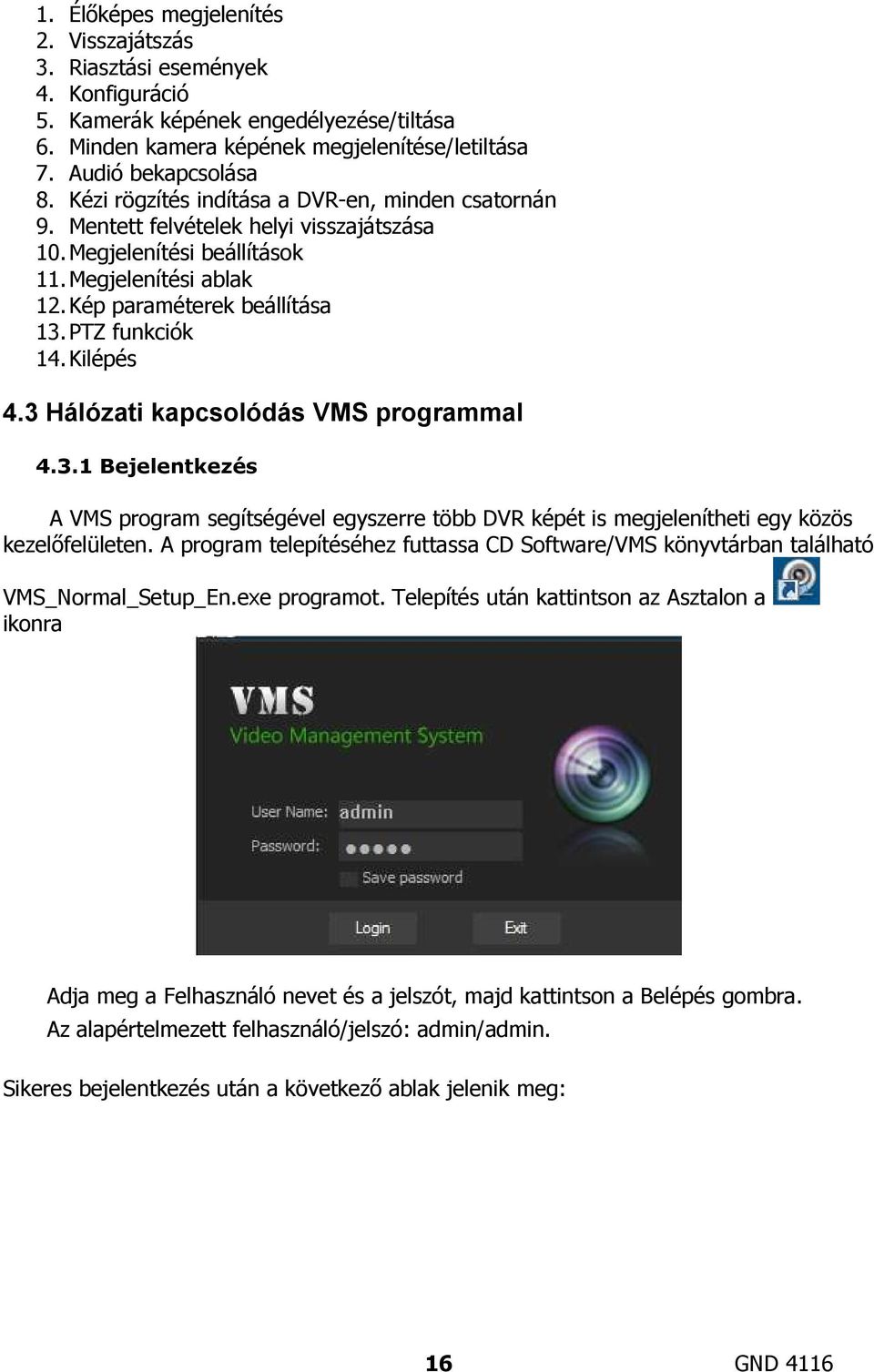

16 1. Élőképes megjelenítés 2. Visszajátszás 3. Riasztási események 4. Konfiguráció 5. Kamerák képének engedélyezése/tiltása 6. Minden kamera képének megjelenítése/letiltása 7. Audió bekapcsolása 8. Kézi rögzítés indítása a DVR-en, minden csatornán 9. Mentett felvételek helyi visszajátszása 10. Megjelenítési beállítások 11. Megjelenítési ablak 12. Kép paraméterek beállítása 13. PTZ funkciók 14. Kilépés 4.3 Hálózati kapcsolódás VMS programmal Bejelentkezés A VMS program segítségével egyszerre több DVR képét is megjelenítheti egy közös kezelőfelületen. A program telepítéséhez futtassa CD Software/VMS könyvtárban található VMS_Normal_Setup_En.exe programot. Telepítés után kattintson az Asztalon a ikonra Adja meg a Felhasználó nevet és a jelszót, majd kattintson a Belépés gombra. Az alapértelmezett felhasználó/jelszó: admin/admin. Sikeres bejelentkezés után a következő ablak jelenik meg: 16 GND 4116

17 1. Fő megjelenítési ablak 2. Kapcsolati lista 3. PTZ vezérlőpult 4. PTZ beállítások 5. Kiegészítő funkciók 6. Beállítás kezelő 7. Gyorsgombok 8. Állapotjelző ablak 9. Megjelenítési beállítások Csatlakozás DVR-hez A rögzítő képének megjelenítéséhez kövesse a következő lépéseket: 1. Kattintson az ablak jobb oldalán található Config Manager gombra 2. A lenyíló menüben kattintson a Device Manage gombra 3. A megjelenő ablakban kattintson a Search Device gombra az automatikus kereséshez vagy kattintson a Manual add gombra a kézi hozzáadáshoz és adja meg a DVR elérhetőségét. 17 GND 4116

18 4. Sikeres hozzáadás után az eszköz megjelenik a Device Manage ablakban 5. Zárja be az ablakot az OK gombra kattintással 6. Kattintson az ablak jobb oldalán található Device List Manager gombra 7. A megjelenő ablakban 2x kattintson a DVR csoport ikonjára 8. Kattintson 2x a felvett eszköz ikonjára a csatlakozáshoz 9. Kattintson az egér jobb gombjával az eszköz ikonján és válassza ki a kapcsolódáshoz használni kívánt stream típusát. 10. A kiválasztást követően a kamerák képei megjelennek a Fő megjelenítési ablakban. 4.4 Csatlakozás Mobil kliensen keresztül A sikeres csatlakozás érdekében a TCP port részére a megfelelő átirányításokat be kell állítani a routerben. Andoid OS vagy a Google Play áruházból töltse le és telepítse a MSS_MSS-Android-Phone-Lite programot ( ). 18 GND 4116

19 iphone / ipad A rögzítőhöz melléklet CD-ről telepítse a MMS_MMS-IOS-Phone-Plus- Device_Internel_IS_V T add-new-udid programot. Mobil eszközről történő csatlakozáshoz kövesse a következő lépéseket: 19 GND 4116

20 1. Melléklet Javasolt HDD típusok 20 GND 4116
