1 Rövid használati útmutató az AVer H és HVC modellekhez A készülék főbb elemei a központi egység, a HD kamera, az asztali HUB kiemelhető mikrofonnal (H sorozat) vagy 1-2 darab asztali mikrofon (HVC sorozat) és a távirányító. A készülék használata nagyon egyszerű a távirányító segítségével a grafikus menüképernyőn keresztül. A távirányító található gombok funkciók szerint csoportosítva vannak elhelyezve, a képernyő menü pedig nagyon egyszerű és igazán felhasználóbarát módon került kialakításra. Magyar nyelvű menü is választható. 1

2 Az alapképernyő Az alapképernyő elérése bármikor, bárhonnan a távirányító Home gombjával lehetséges. Az alapképernyőn - a Kam.vezérlés - a Tárcsázás - a Telefonkönyv - a Híváslista - és a Beállítások menüpontok érhetők el. A jobbra-balra nyilakkal kiválasztott ikon narancs színű keretezést kap és az elnevezése kiírásra kerül az ikon alá. A funkció eléréséhez nyomja meg az OK gombot. 2

3 Hívás kezdeményezése: A készülék bekapcsolása után az alapképernyőről többféle képpen indítható hívás: 1. Hívás indítása -> Tárcsázás 2 Címtár -> Telefonkönyv 3. Legutóbbi hívások > Híváslista 1/ Hívás indítása 1. Adja meg a hívni kívánt IP címet a megfelelő formátumban. Hibás adat törlése a gombbal lehetséges. 2. Válassza ki a hívás sávszélességét (Hívás minőség), ha az Auto beállítástól vagy a megjelenítettől eltérőt szeretne. 3. Indítsa el a hívást a Hívás virtuális gombbal vagy a Hívásindító gombbal a távirányítón. 2/ Telefonkönyv 1. Nyomja meg a Telefonkönyv gombot a távirányítón vagy válassza az alapképernyőről a Telefonkönyv funkciót. 3

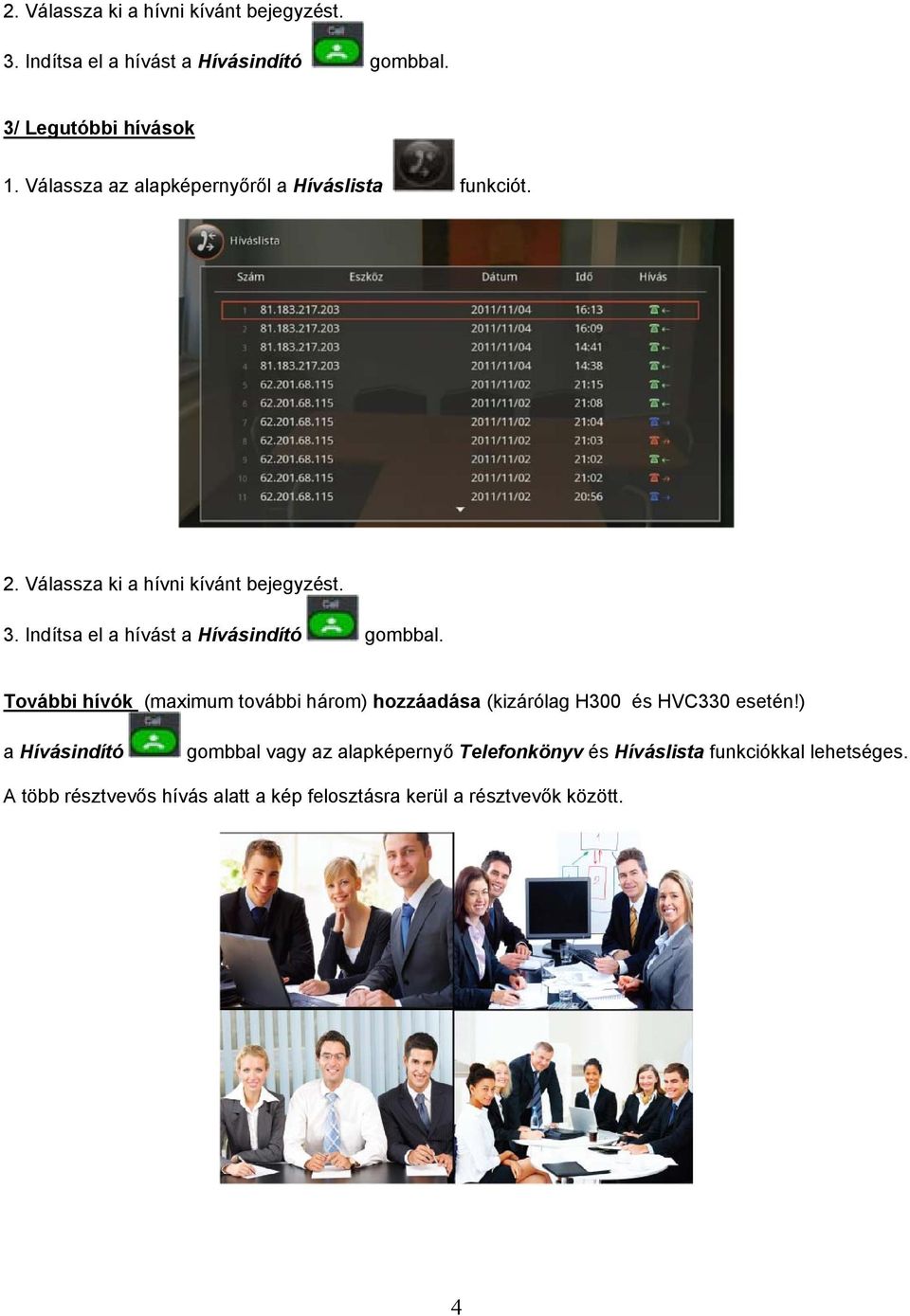

4 2. Válassza ki a hívni kívánt bejegyzést. 3. Indítsa el a hívást a Hívásindító gombbal. 3/ Legutóbbi hívások 1. Válassza az alapképernyőről a Híváslista funkciót. 2. Válassza ki a hívni kívánt bejegyzést. 3. Indítsa el a hívást a Hívásindító gombbal. További hívók (maximum további három) hozzáadása (kizárólag H300 és HVC330 esetén!) a Hívásindító gombbal vagy az alapképernyő Telefonkönyv és Híváslista funkciókkal lehetséges. A több résztvevős hívás alatt a kép felosztásra kerül a résztvevők között. 4

5 Hívás fogadása: Beállítástól függően a készülék vagy automatikusan fogadja a hívást vagy a bejövő hívásra vizuális és hangjelzés is figyelmezteti. Eldöntheti, hogy fogadja a hívást vagy elutasítja. Fogadás a Fogadás gomb kiválasztásával és nyugtázásával, elutasítás az Elutasítás gomb kiválasztásával és nyugtázásával lehetséges. Hívás befejezése: Az aktuális hívás megszakításához nyomja meg a Hívás megszakító gombot. Több résztvevős hívás esetén választhat egy vagy az összes hívó leválasztása között. Hívás közbeni lehetőségek A bejövő hangerő állítása A Volume és gombokkal állítsa a bejövő hangerőt a kívánt szintre. (A képi megjelenítő eszközön első alkalommal állítsa a hangerőt közepes állásba.) A hangerő gombok megtalálhatók az asztali HUB-on is a H sorozat esetén. A képernyő megjelenítés változtatása Nyomja meg többször egymás után a Layout gombot a kívánt megjelenítési mód eléréséhez. A gomb elérhető a távirányítón és az asztali HUB-on is a H sorozat esetén. A távirányító Dual gombjával választhat az egy vagy két megjelenítős üzemmód között. A kamera funkciói Mozgatás A le-fel nyíl gombokkal billenteni, a jobbra-balra nyíl gombokkal pedig forgatni tudja a kamerát annak mozgási tartományán belül. A Zoom és gombokkal közelíteni vagy távolítani tudja a képet. A Far/Near gombbal a helyi vagy a távoli kamera vezérlését aktiválhatja. A távoli kamera vezérlését csak akkor tudja átvenni, ha a távoli terminálon ezt a funkciót engedélyezték 5

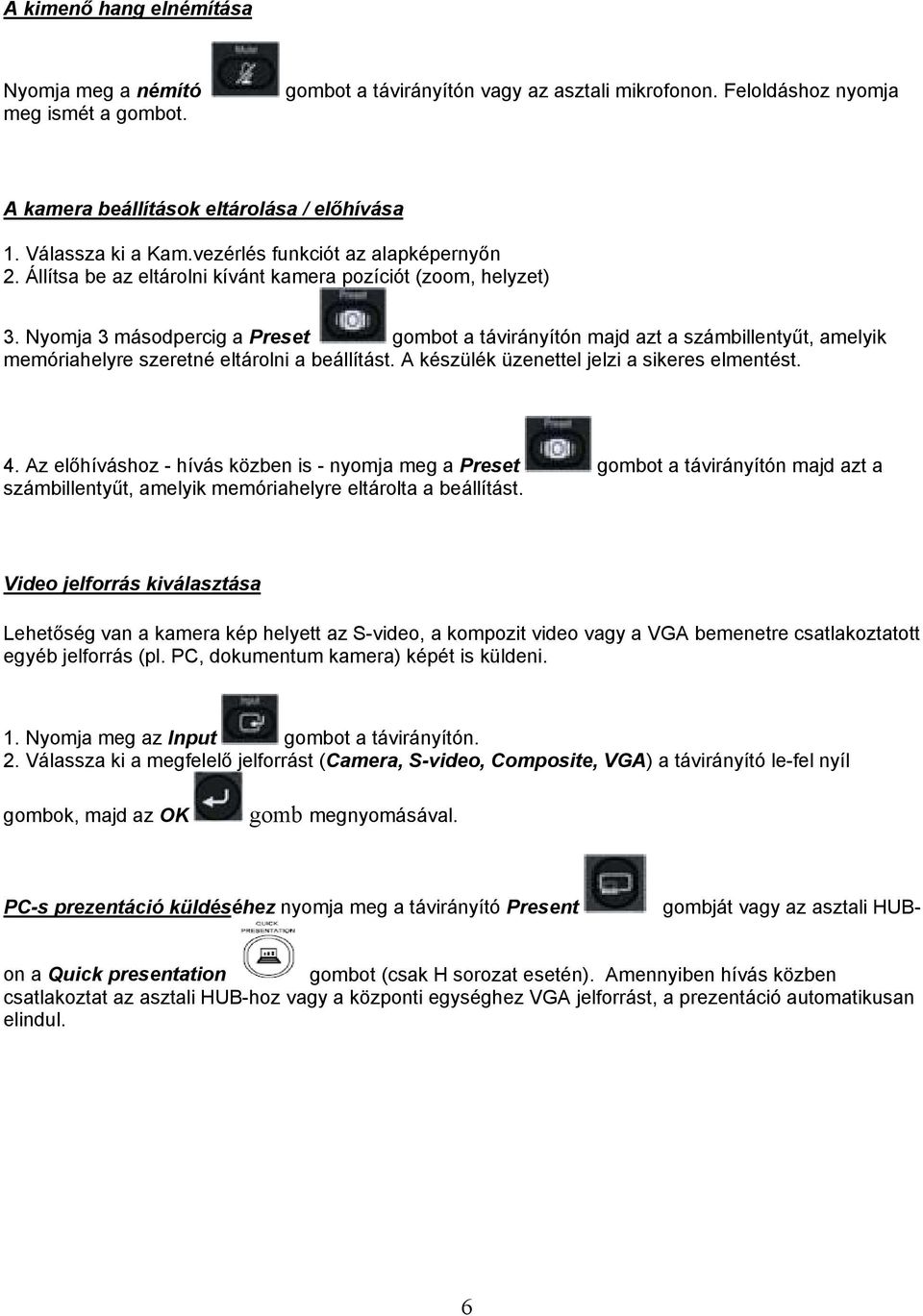

6 A kimenő hang elnémítása Nyomja meg a némító meg ismét a gombot. gombot a távirányítón vagy az asztali mikrofonon. Feloldáshoz nyomja A kamera beállítások eltárolása / előhívása 1. Válassza ki a Kam.vezérlés funkciót az alapképernyőn 2. Állítsa be az eltárolni kívánt kamera pozíciót (zoom, helyzet) 3. Nyomja 3 másodpercig a Preset gombot a távirányítón majd azt a számbillentyűt, amelyik memóriahelyre szeretné eltárolni a beállítást. A készülék üzenettel jelzi a sikeres elmentést. 4. Az előhíváshoz - hívás közben is - nyomja meg a Preset gombot a távirányítón majd azt a számbillentyűt, amelyik memóriahelyre eltárolta a beállítást. Video jelforrás kiválasztása Lehetőség van a kamera kép helyett az S-video, a kompozit video vagy a VGA bemenetre csatlakoztatott egyéb jelforrás (pl. PC, dokumentum kamera) képét is küldeni. 1. Nyomja meg az Input gombot a távirányítón. 2. Válassza ki a megfelelő jelforrást (Camera, S-video, Composite, VGA) a távirányító le-fel nyíl gombok, majd az OK gomb megnyomásával. PC-s prezentáció küldéséhez nyomja meg a távirányító Present gombját vagy az asztali HUBon a Quick presentation gombot (csak H sorozat esetén). Amennyiben hívás közben csatlakoztat az asztali HUB-hoz vagy a központi egységhez VGA jelforrást, a prezentáció automatikusan elindul. 6

7 A hívás rögzítése (csak H300 és HVC330 modellek esetén) A H300 és a HVC330 készülékeken lehetőség van a hívás rögzítésére. Ehhez csatlakoztasson egy üres USB háttértárat a készülék előlapi USB csatlakozójára, akár hívás közben is. A felvétel elindításához nyomja meg az Record nyomja meg ismét a Record gombot. gombot a távirányítón. A felvétel leállításához Gyakrabban előforduló nehézségek hívás közben - A hívott fél nem hall minket. Ellenőrizze a mikrofon csatlakozását és némítását. - A hívott fél nem lát minket. Ellenőrizze, hogy a főkamera van e kijelölve, mint video jelforrás. - Amennyiben nem sikerül kapcsolatot felépítenie a távoli eszközzel: o ellenőrizze a LAN csatlakozást o ellenőrizze az IP címet és annak formátumát o kapcsolja ki a titkosítást, amennyiben az aktiválva volt o kérje beszállító partnere vagy a mi segítségünket telefonon Ezen rövid használati útmutatóban kizárólag az alap ismereteket próbáltuk meg érthetően leírni. Nem lehetséges azonban ebben a formában egy komplex ismeretanyag átadása. Amennyiben kérdése merül fel, hívja munkaidőben a telefonszámot vagy video konferencián a IP címet (max 4 Mbps). Quantum-R Kft, 1094 Budapest, Tűzoltó u.79. Tel: , support@quantumr.hu 7
