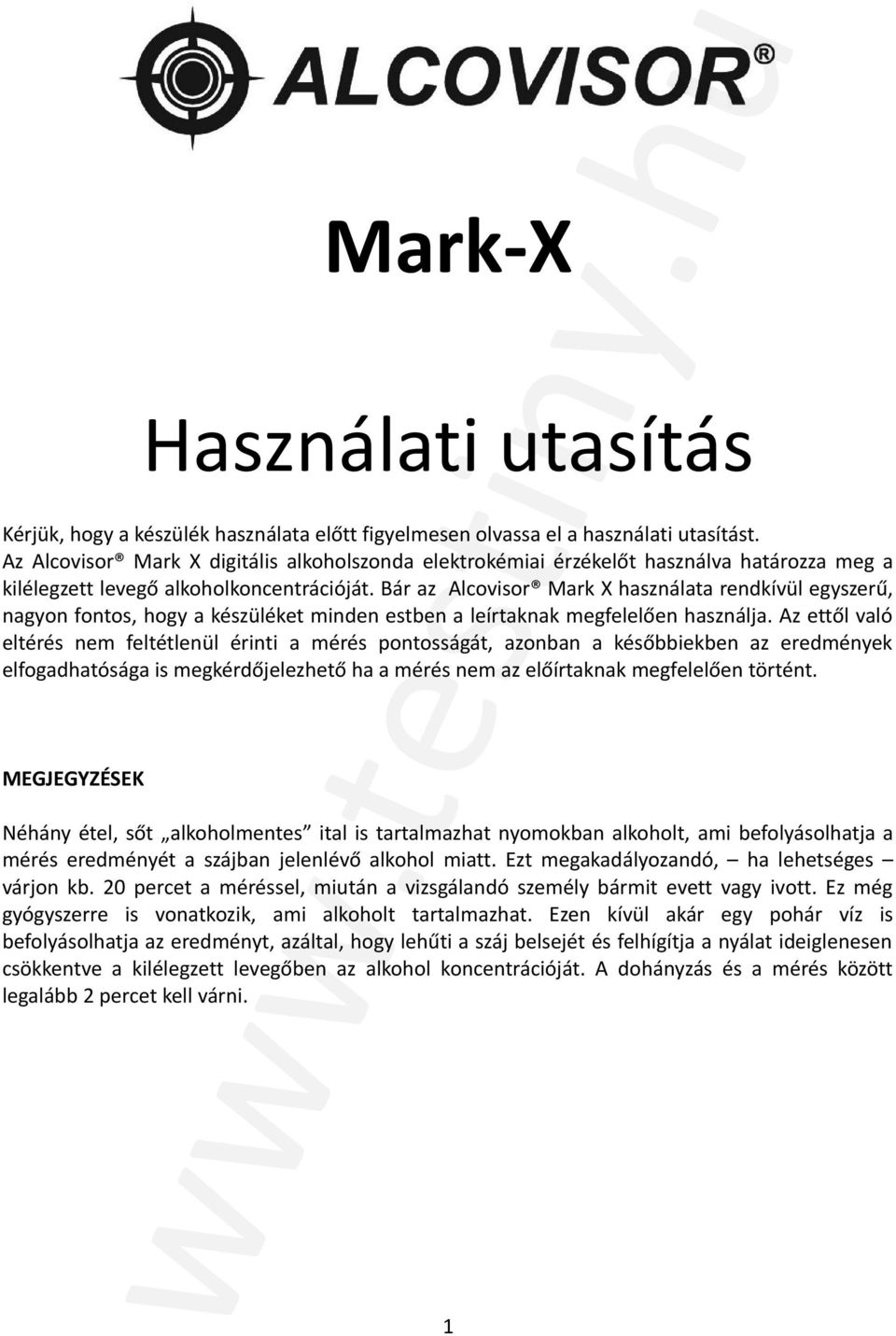

1 Mark-X Használati utasítás Kérjük, hogy a készülék használata előtt figyelmesen olvassa el a használati utasítást. Az Alcovisor Mark X digitális alkoholszonda elektrokémiai érzékelőt használva határozza meg a kilélegzett levegő alkoholkoncentrációját. Bár az Alcovisor Mark X használata rendkívül egyszerű, nagyon fontos, hogy a készüléket minden estben a leírtaknak megfelelően használja. Az ettől való eltérés nem feltétlenül érinti a mérés pontosságát, azonban a későbbiekben az eredmények elfogadhatósága is megkérdőjelezhető ha a mérés nem az előírtaknak megfelelően történt. MEGJEGYZÉSEK Néhány étel, sőt alkoholmentes ital is tartalmazhat nyomokban alkoholt, ami befolyásolhatja a mérés eredményét a szájban jelenlévő alkohol miatt. Ezt megakadályozandó, ha lehetséges várjon kb. 20 percet a méréssel, miután a vizsgálandó személy bármit evett vagy ivott. Ez még gyógyszerre is vonatkozik, ami alkoholt tartalmazhat. Ezen kívül akár egy pohár víz is befolyásolhatja az eredményt, azáltal, hogy lehűti a száj belsejét és felhígítja a nyálat ideiglenesen csökkentve a kilélegzett levegőben az alkohol koncentrációját. A dohányzás és a mérés között legalább 2 percet kell várni. 1

2 A funkció gomb B funkció gomb 12 Volt USB Előző képernyő/törlés Nyomtatás A KÉSZÜLÉK FELÉPÍTÉSE IKONOK MAGYARÁZATA 1 A hét napja 2 Pontos idő 3 Elem töltöttség 4 Passzív mérés (tölcsér) 5 Aktív mérés (fúvóka) 6 Mérés eredmények 7 Beállítás 8 Dátum Következő képernyő/ megerősítés Mérés megismétlése 2 Fúvóka tartó Be/ki kapcsoló Enter Nyitó képernyő

3 Passzív mérés MÉRÉS RÉSZLETES LEÍRÁSA 1. Helyezze a mintavételi tölcsért a készülékre. 2. Válassza ki a passzív mérési módot (screening test) az A ill. B funkció gombbal, majd nyomja meg az Entert. 3. Ha a Please Blow (Kérem fújjon) feliratot látja, vegyen egy mély lélegzetet majd fújjon bele a tölcsérbe, amíg a hangjelzést hallja. 4. Eredményképpen Alcohol Detected (pozitív alkohol kimutatható) vagy No Alcohol (negatív alkohol nem kimutatható) felirat jelenik meg a kijelzőn. 5. Manuális mintavételi mód a fújás közbeni Manual választásával hajtható végre. 6. Az ikonnal indíthat újabb mérést. 7. Ha az eredmény pozitív, célszerű egy újabb mérést végezni aktív módban (fúvókával) a pontos érték meghatározása érdekében. Megjegyzés: passzív módban csak az alkohol jelenléte mutatható ki. Ha pontos értékekre van szükség, akkor aktív mérési módot kell választani. A passzív mérés eredményei nem nyomtathatóak és nem tárolhatóak el a memóriában. Aktív mérés 1. Csatlakoztassa a fúvókát a készülékhez. 2. Válassza az aktív mérési módot az A ill. B funkció gombbal, majd nyomja meg az Entert. 3. Ha Please Blow (Kérem fújjon) feliratot látja, vegyen egy mély lélegzetet majd fújjon bele a tölcsérbe, amíg a hangjelzést hallja. 4. A mérés eredménye megjelenik a kijelzőn. 5. Ha nyomtatót is használ, akkor csatlakoztassa a szondához majd kapcsolja be. Miután az eredmény megjelent a képernyőn, nyomja meg a gombot és nyomtatás automatikusan elindul. 6. A ikonnal indíthat újabb mérést. 7. Ha a vizsgálandó személy nem fújt 30 másodpercen belül, akkor a vizsgálatot végző kiválaszthatja a képernyőn a Refuse (Megtagad) visszajelzést, amivel megerősíti, hogy a mérést megtagadták. Ezen kívül választható a Test Again (Újabb mérés) a mérés újbóli elvégzéséhez. 8. Manuális mintavételi mód a fújás közbeni Manual választásával hajtható végre. 3

4 A mérési eredmények eltárolása 1. A készülék mérés eredményét tudja eltárolni. 2. A és gombokkal lépegethet a mérési eredmények között. 3. Egy eredmény kinyomtatásához csatlakoztassa a nyomtatót, kapcsolja be majd a szondán nyomja meg a gombot és a nyomtatás automatikusan elindul. Beállítások Dátum és idő 1. Állítsa be a pontos időt és dátumot. 2. Válassza az Update (Frissítés) utasítást az értékek rögzítéséhez. Automatikus kikapcsolás 1. Válassza ki az automatikus kikapcsolás idejét. 2. A funkcióval rögzítse a kiválasztott értéket. Nyomtatás 1. Válassza az Auto Print (Automatikus nyomtatás) funkciót a mérések utáni automatikus nyomtatás bekapcsolásához. 2. Válassza ki, hogy hány példány kerüljön kinyomtatásra. 3. A funkcióval rögzítse a kiválasztott értéket. 4. Ha az utolsó kalibráció időpontját is ki akarja nyomtatni válassza a Cal. -t. Kalibráció 1. A Beállítás menüpontban válassza a Cal. funkciót. 2. Írja be a jelszót: Adja meg a kalibráló folyadék koncentrációját 1 tizedesjegy pontossággal. Az előre beállított mértékegység mg/100ml. Például a 80,0 80mg/100mL-t, az 50,0 50mg/100mL-t jelenet. Ha a koncentráció 0,1%, akkor 100,0-t adjon meg. mg/100ml % & g/l 20,0 0,02 0,20 50,0 0,05 0,50 80,0 0,08 0,80 100,0 0,10 1,00 150,0 0,15 1,50 4. Nyomja meg a jobbra nyilat. 5. A képernyőn az első sor a kalibráló folyadék koncentrációja, a második sor a hőmérséklet (22 C to 28 C) a harmadik a kalibrált érték. 6. A kalibráló szimulátorral fújjon bele a készülékbe. A fújás alatt nyomja meg a Cali. -t. Várjon, amíg a képernyő villog és a kalibrált érték a harmadik sorban megváltozik. 7. A kalibráció sikeres, nyomjon jobbra nyilat. 4

5 Speciális beállítások Blow (Fújás) A fújás idejét (másodpercben) és erősségét (1 és 6 között, 6 a legerősebb) lehet beállítani. Default (Alaphelyzet) A készülék beállításainak alaphelyzetbe állítása. Unit (Mértékegység) A mértékegység és a BAC/BrAC arány beállítása. A mértékegység megváltoztatása után nem szükséges a készülék újra kalibrálása. Print (Nyomtatás) Válassza az Auto Print (Automatikus nyomtatás) funkciót a mérési eredmények mérés utáni automatikus kiírásához. A Cal választásával az utolsó kalibráció dátumár lehet kiiratni. Delete (Törlés) MINDEN mérési eredményt töröl a készülékről. Calibration Period (kalibráció gyakorisága) Állítsa be a kalibrációk közötti napok ill. a mérések számát. Akkor kell kalibrálni, amikor a kettő közül az elsőt eléri a készülék. Ha a Lock (Zár) funkciót választja, akkor a készülék a kalibráció szükségessége esetén nem enged több mérést végezni. Az alapbeállítás: 180 nap ill. 500 mérés és nem zár le a készülék. Password (Jelszó) Az alapértelmezett kalibrációs jelszó A speciális beállításokhoz tartozó alapértelmezett jelszó Mindkét jelszót meg lehet változtatni. Válassza a Cal. -t a kalibrációs jelszó megváltoztatásához. Írja be az új jelszót és válassza ki a jobbra nyilat majd írja be újra a jelszót és ismét válassza a jobbra nyilat. Ha minden rendben, a készülék kiírja, hogy Password Setting Succeed (Sikeres jelszó változtatás). Válassza az Advanced Setting (Speciális beállítások) menüt a speciális beállításokhoz tartozó jelszó megváltoztatásához. Írja be az új jelszót és válassza ki a jobbra nyilat majd írja be újra a jelszót és ismét válassza a jobbra nyilat. Ha minden rendben, a készülék kiírja, hogy Password Setting Succeed (Sikeres jelszó változtatás). 5
