1 - Kézirat gyanánt! - Készítette: Göttler Dániel alkalmazástechnikai mérnök (20/ ) Dátum: augusztus 9. Bevezető A QMS szoftver feladata, hogy az Agfa próbanyomatkészítő berendezésekhez alapkalibráció készítését és ellenőrzését lehetővé tegye. Ez biztosítja, hogy az e kalibrációra alapozott színprofilok stabilan és megbízhatóan működjenek. Ugyancsak lehetségessé teszi a Proof-referenciák készítését és azt, hogy e próbanyomatoknak a referenciához való megfelelőségét ellenőrizzük. E funkciót egyelőre nem tárgyaljuk. A QMS-X a QMS ApogeeX-hez használható, korszerű verziója. Használatához külön liszensz szükséges. Kezdetben a QMS csak az Xrite DTP 41 műszerét támogatta és mindmáig ez a legelterjedtebb ügyfeleink körében. A QMS-X folyamatosan fejlődik, így ma már (a legfrissebb verzióban) számos egyéb műszerrel is tudunk dolgozni.

2 I. Első lépésként mérőműszerünket kell kalibrálnunk. Ez az Xrite DTP 41 esetében a következőképpen történik: 1. Helyezzük üzembe a műszert: kössük össze a soros kábellel a számítógépet és a műszert, majd csatlakoztassuk a tápegységet is, végül helyezzük áram alá a tápegységet! 2. Vegyük elő a kalibrálókártyát: Figyelem! A kalibrálókártya legfeljebb egy évig használható a gyártást követő legfeljebb 3 évben. 3. Illesszük be a kalibrálókártyát a műszer mérőfejét jelző vonalhoz és toljuk be a gumigörgökig a képen látható módon: 4. Nyomjuk meg és tartsuk lenyomva a műszer mérőgomját addig, ameddig az narancs színnel el nem kezd világítani! 5. Nyomjuk meg a gombot még egyszer, röviden! Ekkor a LED elkezd villogni, egyet villan a zölddel is, majd elkezdi behúzni a kártyát és közben mérést végez. A LED narancs színnel villog. 6. Sikeres mérés esetén a LED folyamatos zölden világít miután egy rövid hangjelzést hallunk. Sikertelen kalibráció esetén villog a zöld LED.

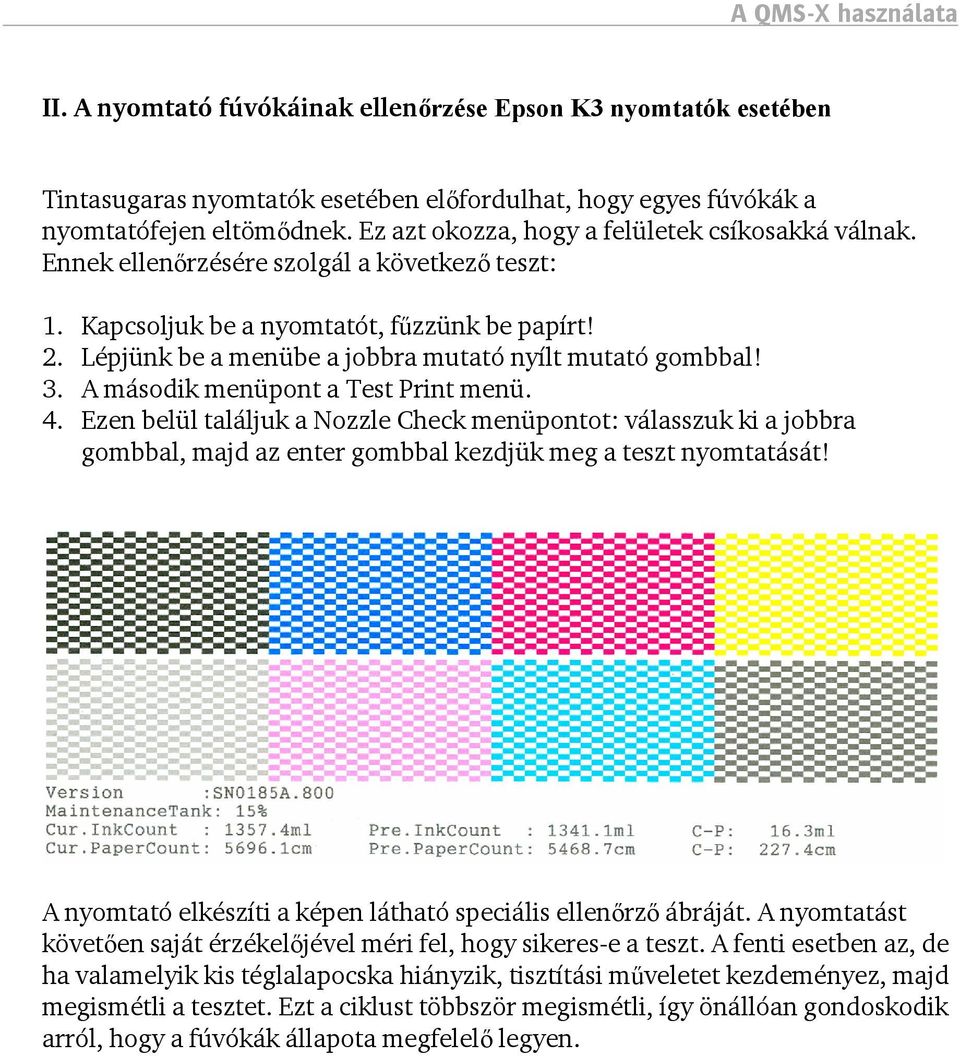

3 II. A nyomtató fúvókáinak ellenőrzése Epson K3 nyomtatók esetében Tintasugaras nyomtatók esetében előfordulhat, hogy egyes fúvókák a nyomtatófejen eltömődnek. Ez azt okozza, hogy a felületek csíkosakká válnak. Ennek ellenőrzésére szolgál a következő teszt: 1. Kapcsoljuk be a nyomtatót, fűzzünk be papírt! 2. Lépjünk be a menübe a jobbra mutató nyílt mutató gombbal! 3. A második menüpont a Test Print menü. 4. Ezen belül találjuk a Nozzle Check menüpontot: válasszuk ki a jobbra gombbal, majd az enter gombbal kezdjük meg a teszt nyomtatását! A nyomtató elkészíti a képen látható speciális ellenőrző ábráját. A nyomtatást követően saját érzékelőjével méri fel, hogy sikeres-e a teszt. A fenti esetben az, de ha valamelyik kis téglalapocska hiányzik, tisztítási műveletet kezdeményez, majd megismétli a tesztet. Ezt a ciklust többször megismétli, így önállóan gondoskodik arról, hogy a fúvókák állapota megfelelő legyen.

4 III. A kalibráció ellenőrzése 1. Indítsuk el a QMS klienst, és jelentkezzünk be az ApogeeX rendszerbe! 2. Válasszuk ki a nyomtatónkat és az alsó sorban kattintsunk a QMS ikonra! 3. Válasszuk ki az AMDP 250 papírt és a nyomtatási minőséget majd nyomjuk meg a Proofer Check gombot:

5 4. A következő ablakban nyomjuk meg a Print gombot: 5. A tesztábra nyomtatását megkezdi az ApogeeX rendszer és felhívja figyelmünket, hogy a nyomat 15 perc száradás után mérhető meg:

6 6. A nyomat mérését a Measure gomb megnyomásával kezdhetjük meg: 7. Illesszük a nyomaton látható nyilat a mérőműszer mérőfejét jelző vonáshoz! 8. Toljuk be a nyomatot addig, hogy érezzük, a gumigörgőkkel találkozik. Ekkor a keresztirányú kis vonalak a két oldalon még éppen láthatóak:

7 9. Nyomjuk meg a műszer mérőgombját! Műszer elkezdi behúzni a nyomatot és közben mérést végez, a LED zölden villog. 10. A nagyítóban megjelenik egy zöld pipa és a rendszer alul jelzi, hogy elegendő számú mérést végeztünk. A Next gomb megnyomásával láthatjuk a kalibráció ellenőrzésének eredményeit:

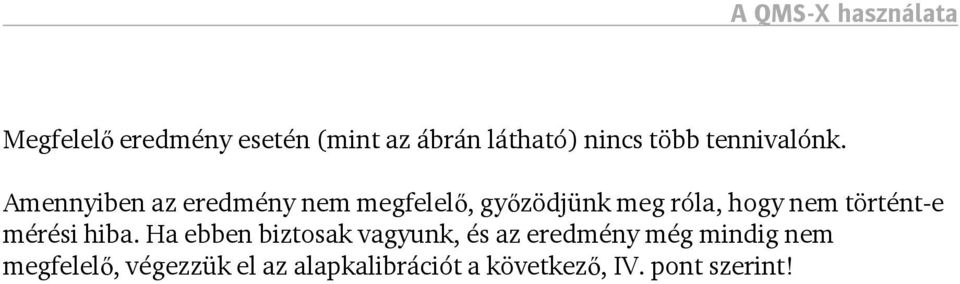

8 Megfelelő eredmény esetén (mint az ábrán látható) nincs több tennivalónk. Amennyiben az eredmény nem megfelelő, győzödjünk meg róla, hogy nem történt-e mérési hiba. Ha ebben biztosak vagyunk, és az eredmény még mindig nem megfelelő, végezzük el az alapkalibrációt a következő, IV. pont szerint!

9 IV. Új kalibráció készítése 1. Indítsuk el a QMS klienst, és jelentkezzünk be az ApogeeX rendszerbe! 2. Válasszuk ki a nyomtatónkat és az alsó sorban kattintsunk a QMS ikonra! 3. Válasszuk ki az AMDP 250 papírt és a nyomtatási minőséget majd nyomjuk meg a Calibrate gombot:

10 4. A következő ablakot látjuk megjelenni: 5. A tesztábra nyomtatását megkezdi az ApogeeX rendszer és felhívja figyelmünket, hogy a nyomat 15 perc száradás után mérhető meg:

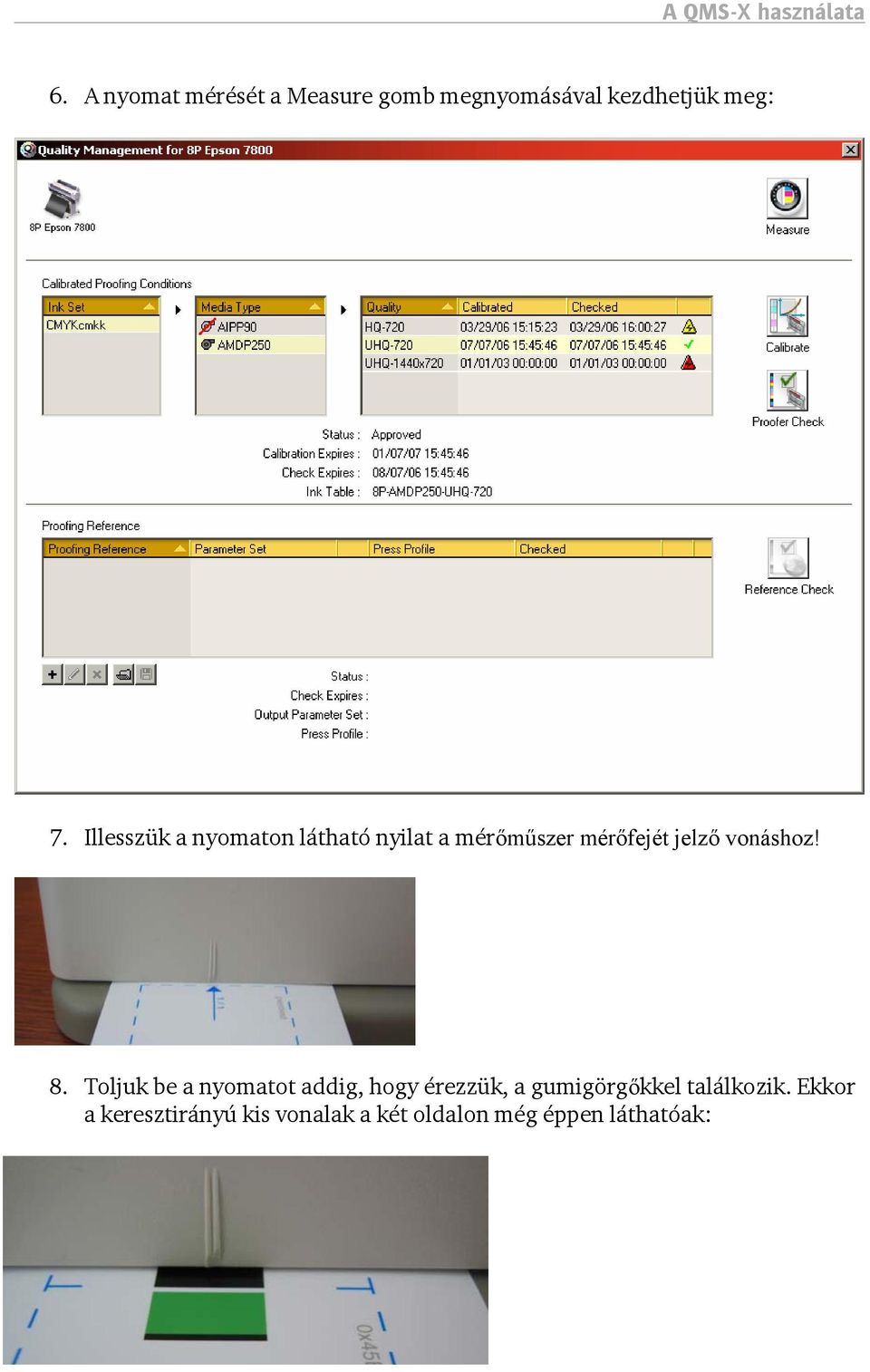

11 6. A nyomat mérését a Measure gomb megnyomásával kezdhetjük meg: 7. Illesszük a nyomaton látható nyilat a mérőműszer mérőfejét jelző vonáshoz! 8. Toljuk be a nyomatot addig, hogy érezzük, a gumigörgőkkel találkozik. Ekkor a keresztirányú kis vonalak a két oldalon még éppen láthatóak:

12 9. Nyomjuk meg a műszer mérőgombját! Műszer elkezdi behúzni a nyomatot és közben mérést végez. 10. Ennek végeztével megállapítja, hogy kalibrációhoz azonosító csíkot mértünk. A Next gombbal térhetünk rá a tulajdonképpeni kalibrációra:

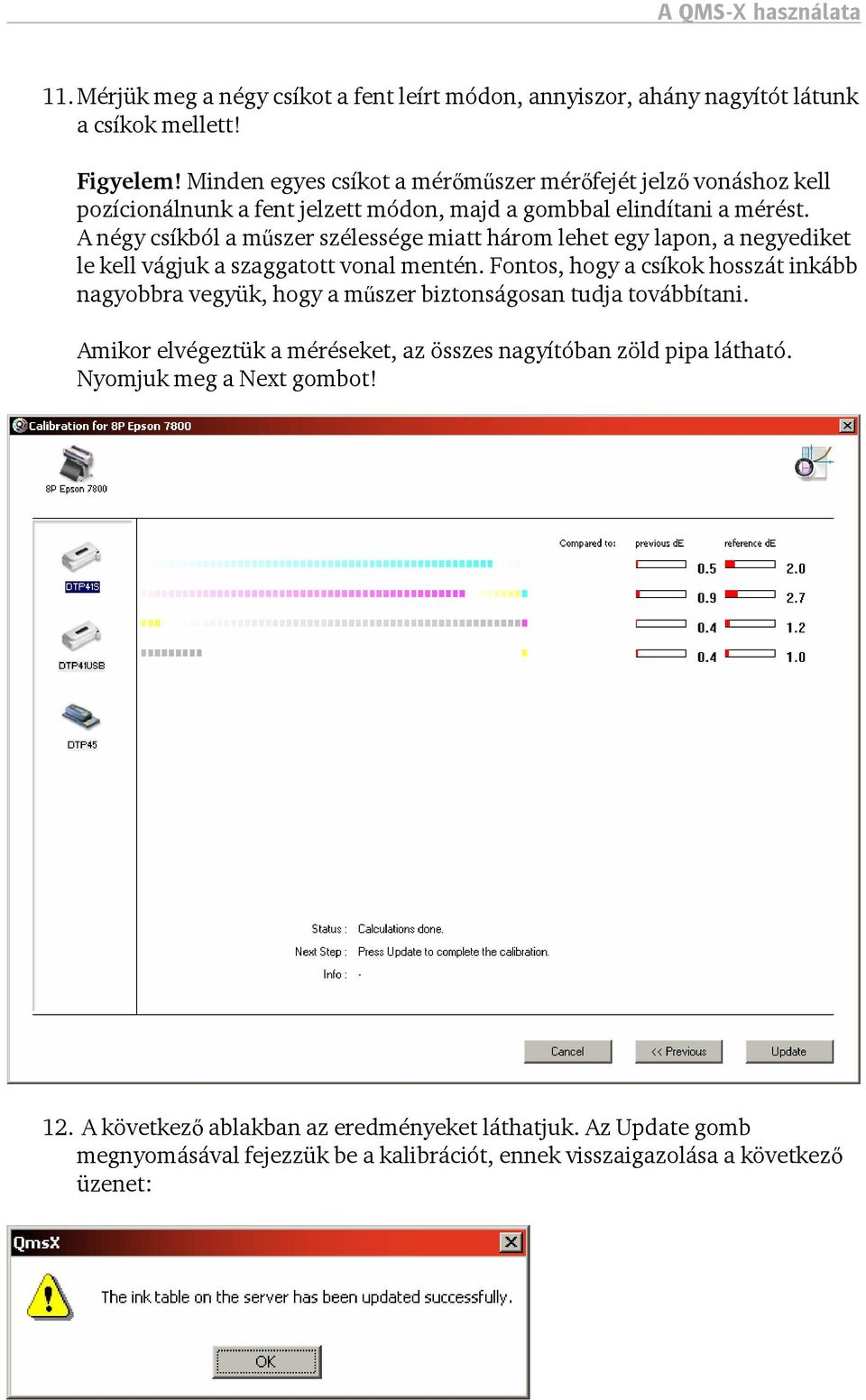

13 11. Mérjük meg a négy csíkot a fent leírt módon, annyiszor, ahány nagyítót látunk a csíkok mellett! Figyelem! Minden egyes csíkot a mérőműszer mérőfejét jelző vonáshoz kell pozícionálnunk a fent jelzett módon, majd a gombbal elindítani a mérést. A négy csíkból a műszer szélessége miatt három lehet egy lapon, a negyediket le kell vágjuk a szaggatott vonal mentén. Fontos, hogy a csíkok hosszát inkább nagyobbra vegyük, hogy a műszer biztonságosan tudja továbbítani. Amikor elvégeztük a méréseket, az összes nagyítóban zöld pipa látható. Nyomjuk meg a Next gombot! 12. A következő ablakban az eredményeket láthatjuk. Az Update gomb megnyomásával fejezzük be a kalibrációt, ennek visszaigazolása a következő üzenet:
