2 Előszó A Zebra Technologies Corporation (Camarilllo, California) LP 2824 sorozatú nyomatóinak kezelési és üzembe helyezési útmutatóját találja ebben a kézikönyvben. Figyelem! A berendezést soha ne üzemeltesse nedves helyiségben, mert ez áramütést okozhat! A készüléket csak megfelelő és sértetlen hálózati aljzathoz csatlakoztassa! Fontos tanács a média használatához: Mindig kizárólag megfelelő, jó minőségű kellékanyagokat használjon a nyomtatáshoz! Mindig tartsa tisztán a nyomtató továbbító szerkezetét, a média elakadás megelőzése érdekében! Címke betöltési tanács: Amennyiben a nyomtatás közben kifogyna a címke a nyomtatóból, a címke betöltésekor NE kapcsolja ki a nyomtatót, mert adatvesztés történhet. A nyomtatás a címke betöltése után automatikusan indul. Sztatikus kisülés Az emberi testen vagy egyéb más felületeken keletkező elektrosztatikus feltöltődés kisülése tönkreteheti a készülék nyomtatófejét vagy a berendezés elektronikus egységeit. SOHA NE ÉRINTSE MEG kézzel a nyomtatófejet vagy a készülék elektronikus egységeit! Hőnyomtatás A nyomtatófej nyomtatás közben jelentősen felmelegszik. Ne érintse meg a nyomtatófejet, mert ez károsíthatja azt, illetve személyi sérülést is okozhat. Kizárólag a mellékelt tisztítótollat használja a nyomtatófej karbantartását

3 Üzembe helyezés és működés 1 Ez a fejezet ismerteti a nyomtató üzembe helyezését és működését. Az LP2824 típusú nyomtató alacsony üzemeltetési költségű, asztali, közvetlen címke-hőnyomtató készülék. A nyomtatót kifejezetten öntapadó címkére, etikettre vagy folyamatos médiára (vonalkóddal vagy anélkül) való nyomtatásra tervezték, bármilyen DOS TM -os, Windows TM -os számítógépről vezérelve. A nyomtató kicsomagolása, előkészítése A nyomtató tartozékai Tápegység Hálózati tápkábel Szoftver és dokumentáció (CD) Mintacímke Tisztítótoll - 3 -

4 Ismerkedés a nyomtatóval Adagológomb Állapotjelző Fedélkioldó Tépő-él Hálózati kapcsoló Tápcsatlakozó Nyomtatófej Párhuzamos/soros kommunikációs csatlakozó Média-tartó Média-vezető záróretesz Címke-osztás érzékelő Belső méretválasztók Média-vezetők Címkeleválasztó érzékelő (opció) - 4 -

5 Üzembe helyezés A következő lépésekben helyezze üzembe a készüléket. 1. lépés Csatlakoztassa a tápegységet a nyomtatóhoz Kapcsolja ki a készüléket! Ellenőrizze a tápegység tápfeszültség értékét, majd csatlakoztassa a nyomtatóhoz! Tápegység címke Csatlakoztassa a hálózati kábelt a tápegységhez! Csatlakoztassa a hálózati kábelt a hálózati aljzatba! Lásd a figyelmeztetést a 2. oldalon! - 5 -

6 2. lépés A kommunikációs kábel csatlakoztatása Kapcsolja ki a készüléket! Párhuzamos Interface RJ-11 Interface (opcionális) Soros Interface A kommunikációs portok kapcsolási rajzai a mellékletben találhatóak

7 3. lépés A média betöltése Kapcsolja be a készüléket! Nyissa fel a készülék fedelét! Az alkalmazott médiának megfelelően állítsa be a média-tartókat

8 A média betöltése folytatás Távolítsa el az esetlegesen sérült címkéket a tekercs elejéről! További információ a mellékletben. Az ábra alapján fűzze be a tekercset! Fűzze át a médiát a terelőfülek alatt! Zárja a készülék fedelét. Nyomja meg az adagológombot. Amennyiben az állapotjelző nem világít, nézze át a hibaelhárítási lépéseket

9 4. lépés Az automatikus címkeosztás érzékelő beállítása Ezt a műveletet csak akkor végezze el, ha a korábbitól eltérő típusú/méretű médiát tölt be. Kapcsolja ki a készüléket! Tartsa nyomva az adagológombot. Kapcsolja be a készüléket! - 9 -

10 Automatikus címkeosztás érzékelő folytatás Az állapotjelző felvillanásakor engedje fel az adagológombot! A nyomtató néhány címke továbbítása után állapot-címkét nyomtat. Megjegyzés. a nyomtató az adagológomb ismételt megnyomásáig diagnosztikai üzemmódban marad. A normál tevékenység megkezdéséhez nyomja meg az adagológombot. Megjegyzés: a nyomtató ezt Out of DUMP nyomattal jelzi. Ha az állapotjelző narancssárga vagy piros marad, nézze át a hibaelhárítási lépéseket

11 Címkeleválasztó opció Nyissa a címke-leválasztó fedelét. A címkeleválasztó érzékelő bekapcsolásához használjon vékony pálcát. Válasszon le néhány címkét a hordozóról. Vezesse át a résen az üres hordozót. Zárja le a leválasztó fedelét

12 Leporelló média használata Húzza szét a média-tartókat, majd rögzítse azokat a szélső helyzetben! Fűzze be a médiát! Vezesse át a médiát az oldalvezetők alatt. 5. lépés A nyomtató-szoftver telepítése Indítsa el a számítógépet és kövesse a kompaktlemezen (CD) található utasításokat

13 Hibaelhárítás Hiba: Az állapotjelző: Nem világít a nyomtató bekapcsolt állapotában. ZÖLD színnel világít, de mégsem lehet nyomtatni. ZÖLD-PIROS-PIROS villogó jelzés. SÁRGÁN világít. PIROS, villogó jelzés. PIROS, folyamatos fény. ZÖLD-SÁRGA villogó jelzés. SÁRGA-PIROS folyamatos fény. Működési rendellenesség: Üres nyomatot továbbít a nyomtató. A nyomtatás elmosódott vagy gyenge minőségű. Hiányos a nyomat. A nyomtatás leáll és az ÁLLAPOT jelző NARANCSSÁRGA vagy PIROS fénnyel ég. Megoldás vagy kiváltó ok: 1. Ellenőrizze a hálózati kábelek és a tápegység megfelelő csatlakoztatását! 1. Ellenőrizze a kommunikációs kábel csatlakoztatását a számítógép és a nyomtató között. 2. Ellenőrizze a felső fedél zártságát (ütközési). 1. Az operátor felfüggesztette a nyomtatást (pause) egy kötegelt munka közben. A folytatáshoz nyomja meg a FEED (adagolás) gombot. 1. A nyomtató szintaktikai vagy parancshibát érzékelt. 1. Nyitva van a felső fedél. Nyomja le a fedelet, hogy az kattanásig záródjon. 1. Elfogyott a média. Töltsön be új médiát a nyomtatás folytatásához. 2. Áramellátási hiba. 1. Az automatikus címkeosztás érzékelés folyamatban van. Várjon, amíg a nyomtató elkészíti az állapotjelentést. 1. A letöltés folyamatban. 1. Ellenőrizze a média típusát (hőérzékeny média). 2. Ellenőrizze, hogy a tekercset a hőérzékeny oldalával felfelé töltötte-e be. 3. Tisztítsa meg a nyomtatófejet a tisztítótollal. 4. Ellenőrizze, a felső fedél zárását. 1. Tisztítsa meg a nyomtatófejet a tisztítótollal. 2. A szoftverben módosítsa a print speed/darkness (nyomtatási sebesség/kontraszt) beállításokat. 1. Ellenőrizze a média befűzését és vezetését. 2. Szennyeződött a nyomtatófej. 3. Nincs a helyén a nyomtatófej. 4. Lehetséges szoftver probléma. Ellenőrizze a nyomtató memória-konfigurációját. Nézze át az EPL2 Programozói kézikönyvet. 1. Végezze el az automatikus címkeosztás érzékelő beállítását. 2. Média hiba. Csak javasolt és engedélyezett médiát használjon a nyomtatáshoz! 3. Lehetséges etikett-elakadás. 4. Az etikett méretéhez kevés a memória. Ellenőrizze a nyomtató memóriakonfigurációját. 5. Lehetséges szoftver probléma. Nézze át az EPL2 Programozói kézikönyvet. Megjegyzés: Ha a fentiek ellenére sem működik a nyomtató, forduljon a szakszervizhez

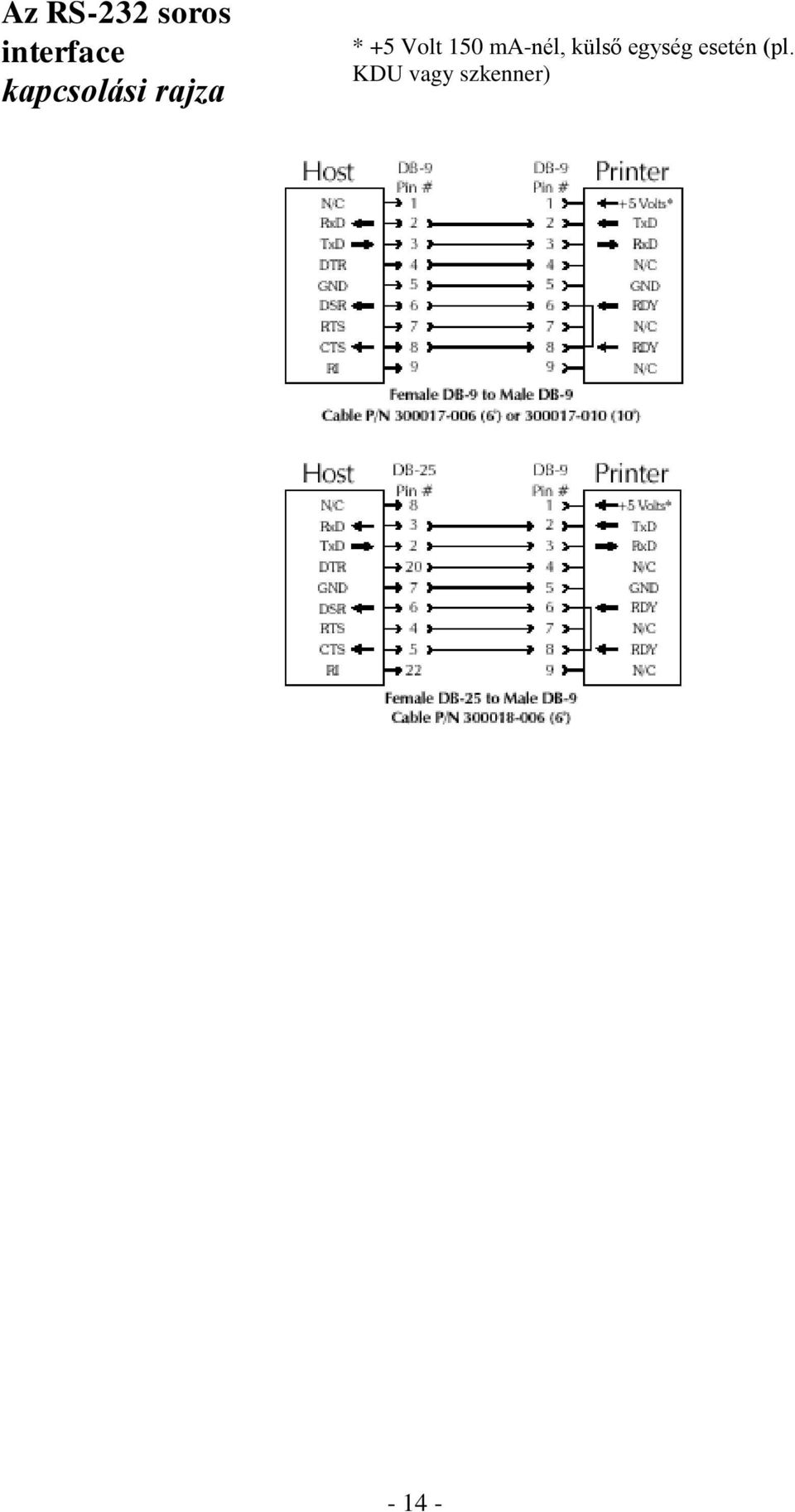

14 Az RS-232 soros interface kapcsolási rajza * +5 Volt 150 ma-nél, külső egység esetén (pl. KDU vagy szkenner)

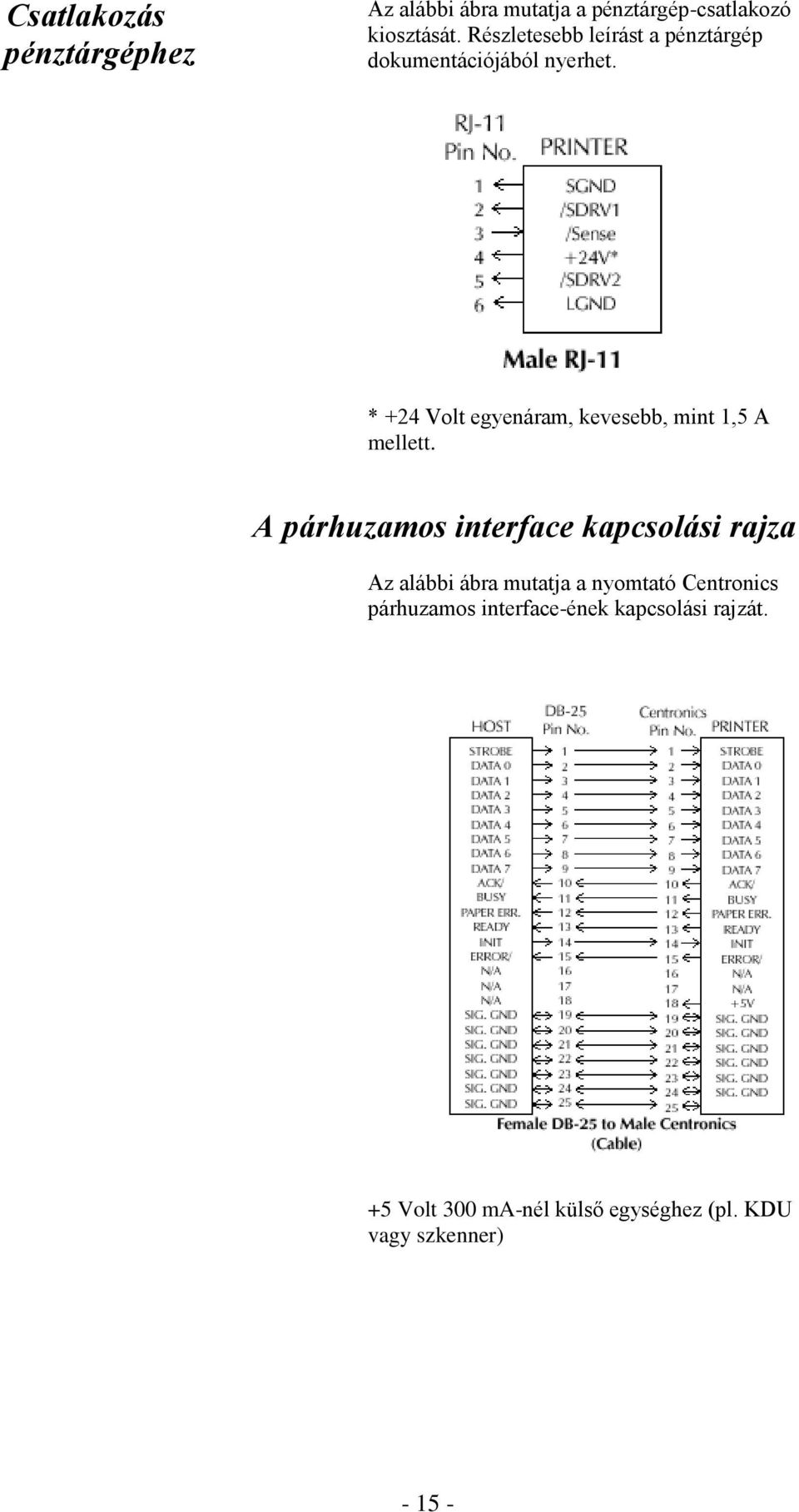

15 Csatlakozás pénztárgéphez Az alábbi ábra mutatja a pénztárgép-csatlakozó kiosztását. Részletesebb leírást a pénztárgép dokumentációjából nyerhet. * +24 Volt egyenáram, kevesebb, mint 1,5 A mellett. A párhuzamos interface kapcsolási rajza Az alábbi ábra mutatja a nyomtató Centronics párhuzamos interface-ének kapcsolási rajzát. +5 Volt 300 ma-nél külső egységhez (pl. KDU vagy szkenner)

16 A nyomtatófej tisztítása A kellékanyag cseréjekor javasoljuk a nyomtatófej tisztítását is. A tisztítótollal óvatosan tisztítsa meg a nyomtatófej felületét. Várjon néhány percet a nyomtató visszazárása előtt. Ne a tisztítótollal tisztítsa meg a továbbító görgőt!
