1 USB-RS485 USB-s RS485 konverter Szerelési és kezelési útmutató EUROPROX Bt. E A

2 T A R T A L O M 1. Általános termékismertetı Telepítés, üzembe helyezés RS485 adatvonal bekötése USB virtuális soros port driver telepítése, paraméterezése Az USB-RS485 konverter LED jelzései Hibakeresés, hibajavítás Fontos biztonsági és karbantartási tanácsok Garancia Mőszaki paraméterek Feljegyzések

3 1. ÁL T A L Á N O S T E R M É K I S M E R T E Tİ A MagicProx termékcsalád USB-RS485 konverterével RS-485 típusú adatvonal köthetı össze számítógép USB portjával, ezáltal az adatvonalon lévı hardver eszközök a számítógéprıl vezérelhetık, konfigurálhatók. A készülék a számítógéphez való csatlakoztatás és telepítés után virtuális COM portként érhetı el. A rendszert vezérlı szoftver konfigurálásakor kell megadni, hogy melyik virtuális soros portként lett beállítva a konverter. 2. T E L E P Í T É S, Ü Z E M B E H E L Y E Z É S R S a d a t v o n a l b e k ö t é s e Kövesse a táblázat útmutatásait, és kösse be a készülék sorkapcsaiba az RS485 adatvonalat: RS485 adatvonal bekötése PIN# Jel Megjegyzés 1 TERM1* 120 Ohm-os lezárás 2 TERM2* 120 Ohm-os lezárás 3 A+ 4 B- RS485 adatkábel 5 LGND (árnyékolás) RS485 sorkapocs Figyelem! Ha az USB-RS485 konverter nem az elsı vagy az utolsó eleme az RS-485 adatvonalnak, akkor a konverter 1 és 2 sorkapcsaiban lévı rövidzárat el kell távolítani U S B v i r t u á l i s s o r o s p o r t d r i v e r t e l e p í t é s e, p a r a m é t e r e z é s e 1. Csatlakoztassa a konvertert a számítógép USB portjára. 2. Helyezze a telepítı CD-t a CD meghajtóba. Figyelem! Az USB-virtuális soros port driver telepítése operációs rendszer függı. Az operációs rendszerekhez a driverek a telepítı CD \Drivers\ könyvtárában, a telepítési útmutatók az \Install Guides\ könyvtárában találhatók. 3. Telepítse a megfelelı drivert, majd ellenırizze az operációs rendszer hardver eszközei között a virtuális soros port meglétét (Eszközkezelı USB vezérlık csoport USB Serial Converter eszköz és a Portok csoport USB Serial Port eszköz). 4. Az USB Serial Port paraméterezéséhez válassza ki az eszköz helyi menüjének Tulajdonságok elemét, és jelenítse meg a Port Settings panel <Advanced > gombjára kattintva a mőködési paraméterek beállításának ablakát (1. ábra)

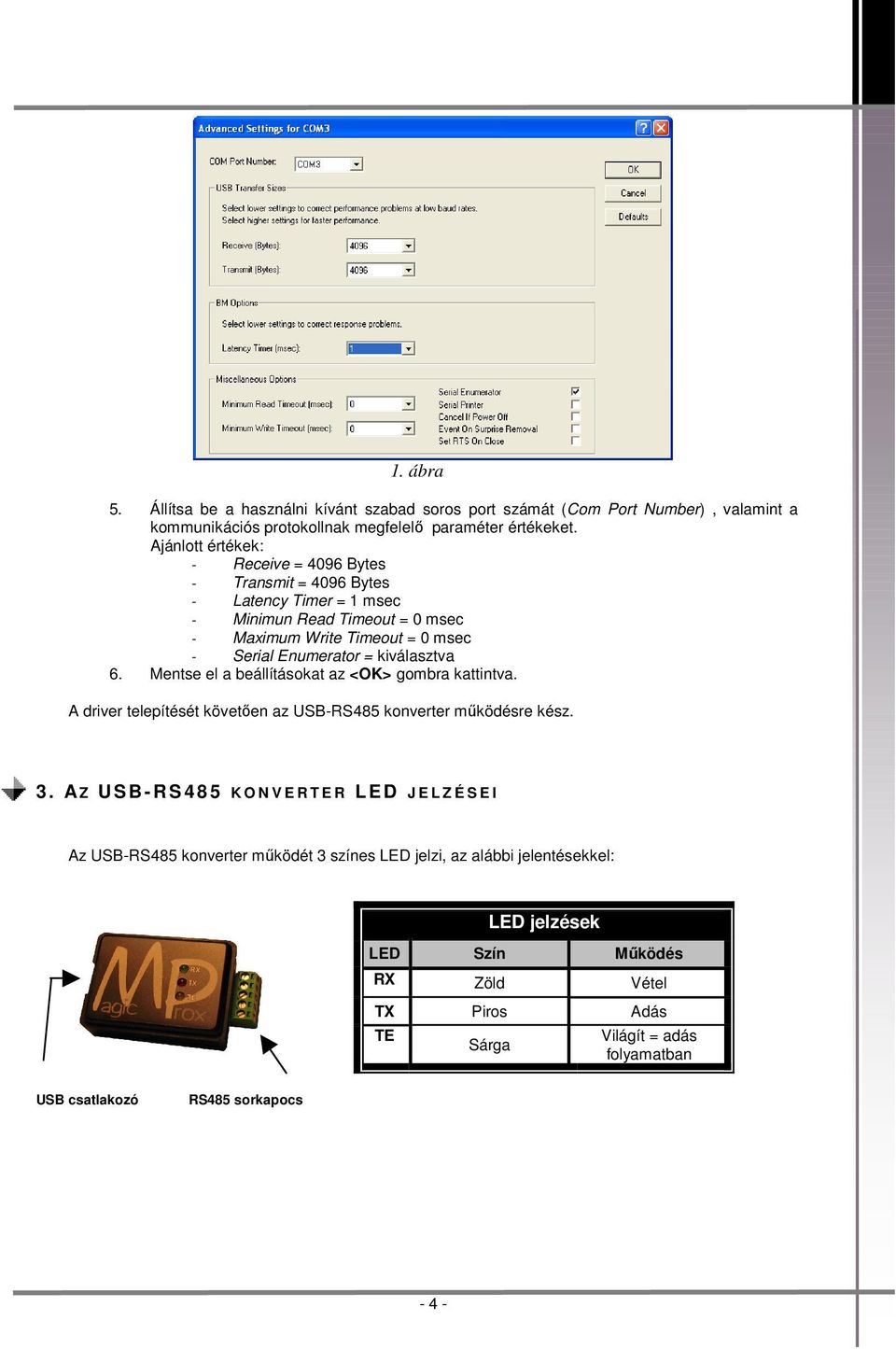

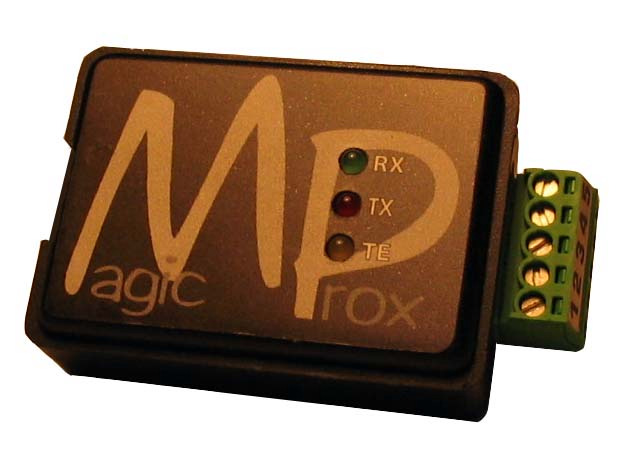

4 1. ábra 5. Állítsa be a használni kívánt szabad soros port számát (Com Port Number), valamint a kommunikációs protokollnak megfelelı paraméter értékeket. Ajánlott értékek: - Receive = 4096 Bytes - Transmit = 4096 Bytes - Latency Timer = 1 msec - Minimun Read Timeout = 0 msec - Maximum Write Timeout = 0 msec - Serial Enumerator = kiválasztva 6. Mentse el a beállításokat az <OK> gombra kattintva. A driver telepítését követıen az USB-RS485 konverter mőködésre kész. 3. AZ U S B - R S K O N V E R T E R L E D J E L Z É S E I Az USB-RS485 konverter mőködét 3 színes LED jelzi, az alábbi jelentésekkel: LED jelzések LED Szín Mőködés RX Zöld Vétel TX Piros Adás TE Sárga Világít = adás folyamatban USB csatlakozó RS485 sorkapocs - 4 -

5 4. H I B A K E R E S É S, H I B A J A V Í T Á S Amennyiben a készülék nem a 3. részben leírt specifikáció szerint mőködik, akkor ellenırizze az alábbiak szerint: - Indítsa el a vezérlı alkalmazást. A három LED egyike sem villog. A vezérlı alkalmazást rosszul konfigurálta Ellenırizze és adja meg helyesen a virtuális soros port számát. Az USB virtuális soros port drivere nincs megfelelıen telepítve, vagy ütközik egy másik driverrel Ellenırizze a driver megadott paramétereit. Kontakt hibás USB kábel Cseréljen kábelt. A zöld LED folyamatosan világít. Az RS485 adatvonalat rosszul kötötte a konverter sorkapcsába Ellenırizze a 2.1. fejezet táblázata alapján. Adatvonali hiba Ellenırizze az adatvonal épségét, az adatvonalra kötött hardver eszköz helyes bekötését. A zöld LED nem villog. Az adatvonalon vezérelt hardver eszköz felıl nem érkezik adat Ellenırizze az adatvonal bekötését a konverternél a 2.1. fejezet táblázata alapján. A vezéreni kívánt hardver eszköz nem, vagy rosszul mőködik Ellenırizze a hardver eszköz mőködését. 5. F O N T O S B I Z T O N S Á G I É S K A R B A N T A R T Á S I T A N Á C S O K A készülék javítását csak a gyártó által feljogosított szerviz végezheti. A készülék szakszerő telepítés és használat mellett karbantartást nem igényel. A készüléket ne használjuk nedves környezetben (pl.: uszodában, fürdıben), vagy folyóvizes eszközök közelében! 6. G A R A N C I A Amennyiben a csomag tartalma hiányos, vagy sérült, kérjük a csomagolással együtt azonnal jelezze a gyártó vagy a forgalmazó felé. Javasoljuk, hogy a vásárlási számlát a szerelési és kezelési útmutatóval együtt gondosan ırizze meg. A GYÁRTÓ FELÉ SZAVATOSSÁGI IGÉNY A VÁSÁRLÁS NAPJÁTÓL SZÁMÍTOTT 12 HÓNAPIG ÉRVÉNYESÍTHETİ, A VÁSÁRLÁSI SZÁMLA BEMUTATÁSÁVAL. Élet- és vagyonbiztonsági szempontból tartsa be a szerelési és kezelési útmutató elıírásait, mert ennek elmulasztásából származó károkért a gyártó semminemő felelısséget nem vállal

6 7. MŐ S Z A K I P A R A M É T E R E K Típus Megnevezés Burkolat: Szín: Külsı méretek (HxSZxM): Súly: Kijelzés: USB csatlakozó: USB kopmpatibilitás: Mőködési hımérséklet: Tárolási hımérséklet: USB-RS485 USB-s RS485 Konverter Mőanyag ház fekete 50x36x20 mm 200g 3db LED USB-B USB2.0 Full Speed C C - 6 -

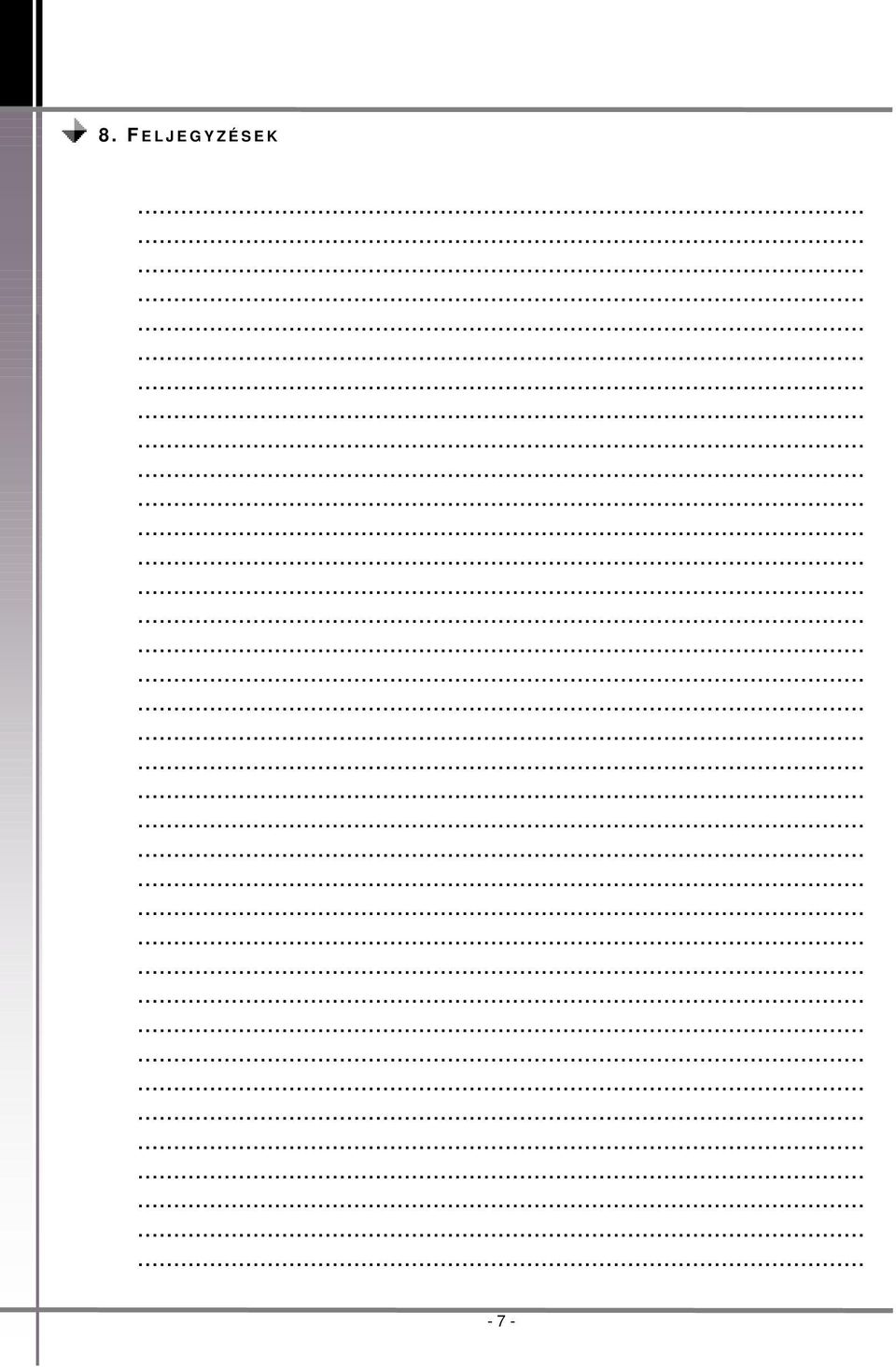

7 8. F E L J E G Y Z É S E K - 7 -

8 - 8 -
