1 Kezelési utasítás 02/2010 SITRANS F M MAG 8000 & MAG 8000 CT SITRANS F M MAG8000 és MAG8000 CT elektromágneses áramlásmérő típusok

2 2 Általános utasítások Az üzembe helyezés során figyelembe kell venni a leszállított CD-n található kézikönyvben található részletes biztonsági előírásokat, információkat és specifikációkat. A változtatás jogát fenntartjuk, ezért az aktuális dokumentáció és tanúsítások a következő internet címen érhetőek el: Hitelesített mérő! Az "A"-jelű záróbélyegzés nem feltörhető! Figyelem! A termék megfelelő és megbízható működésének feltétele a megfelelő szállítás, tárolás, beépítés és szerelés, valamint a figyelmes használat és karbantartás.

3 Beszerelés 3 Áramlási irány Megelőző és követő egyenes csőszakaszok Vízszintes és függőleges csővezetékek További információk a leszállított CD-n található programozási segédletben.

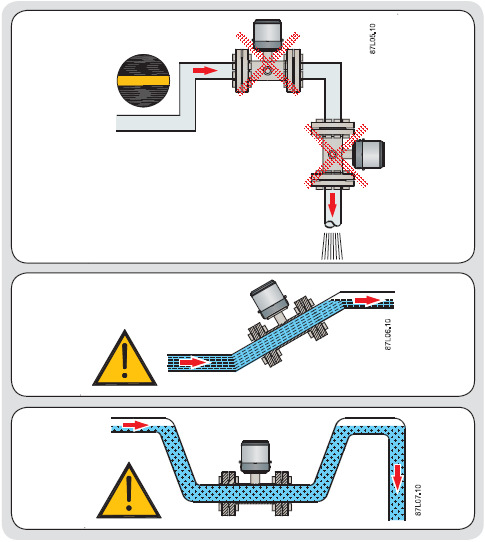

4 4 Beszerelés Beépítési hely kiválasztása Tömítések elhelyezése További információk a leszállított CD-n található programozási segédletben.

5 Beszerelés 5 Megengedett legnagyobb meghúzási nyomaték Az elektronika külön szerelése További információk a leszállított CD-n található programozási segédletben.

6 6 Beszerelés Földelés és csatlakoztatás műanyag csővezeték esetén Földelés és csatlakoztatás fém és műanyag csővezeték esetén Földelés katódos védelem esetén

7 Beszerelés 7 Javaslat közvetlenül földbe telepítéskor IP68-as védettség biztosítása kábelkimenet esetén A hálózati vagy vezetékes PUR (nem árnyékolt) tápvezetéket a kábelrögzítő bilincs alá kell szorítani. Az IP védettség biztosításához minden tömszelencét megfelelően meg kell húzni. További információk a leszállított CD-n található programozási segédletben.

8 8 Elektromos csatlakoztatás Belső telep csatlakoztatása Kommunikációs csatlakozók (opció) Kimenet "A" Kimenet "B" 115/230 V AC hálózati és V AC/DC kisfeszültségű táplálás bekötési rajza Piros Fekete Piros Barna-L Kék-N Kék Fekete Sárga Impulzus kimenet csatlakoztatása MAG8000 Belső bekötés Passzív kimenet Polarizáció nélkül Nyitott kollektor Külső csatlakoztatás Csatlakoztatási változatok Pozitív logikájú impulzus Kimenet "A" Jel Negatív logikájú Negatív logikájú impulzus Kimenet "B" Jel Kábel bekötés

9 Üzembe helyezés és üzemeltetés 9 További információk a leszállított CD -n található programozási segédletben. A Állapot sor B Mért érték C Menü szimbólum D Léptető gomb A Állapot sor C Index szám Menü szimbólum D Gombnyomás Aktuális tarifa jelzés vagy RESET jelzés Aktív alarm Aktív üres cső üzemmód Menüpont jele / elfogadható érték jelzése Normál kezelői menü Mérő információs menü < 2 mp >2... <5 mp > 5 mp Következő index vagy menü Kilépés menü (villogó menü szimbólum) RESET vagy funkció elfogadás Hálózati táplálás Szerviz menü RESET lehetséges Akkumulátoros táplálás, töltöttségi fok Adatgyűjtés menü Statisztika menü RESET elfogadva Érték / Információ elfogadható Tarifa menü Változtatás elfogadva

10 10 Menü rendszer Kezelői menü Mérő menü Szerviz menü Adatgyűjtés menü Statisztika menü Elszámolás menü 1: Összegző 1 1: Felhasználói ID azonosító 1: Akkumulátor indulási dátum 1: Log1: Összegző 1 1: Utolsó szivárgás 1: 1. tarifa számla 2: Összegző 2 3: Térfogatáram *ID (8-15) 2: Dátum 2: Akkumulátor kapacitása 3: "A" kimenet * Log1 dátum 2-25: Log 2-25 Összegző 1 2: Legkisebb áramlás *: Dátum *: Tarifa beállítás 2-5: 2-5 tarifa számla 4: Hibakód *: Idő *: Impulzus érték 3: Legnagyobb áramlás *: Hiba időtartam 3: Mérő változat 4: "B" kimenet 26: Log26: Összegző 1 *: Dátum 6: 6. tarifa számla 5: Összegző 3 *: RESET dátum 6: Kijelző teszt 4: Szoftver változat 5: Mérő komm. címe 6: Adatátviteli sebesség *: Impulzus érték * Log26 dátum 4: Az utolsó 24 óra fogyasztása 5: Legkisebb napi fogyasztás 6: Legnagyobb napi fogyasztás 7: Tarifa RESET dátum 8: következő beállítás dátuma 9: utolsó index az összegző 1-en *: Stop bit 7: Elmúlt 7 nap fogyasztása *: Dátum Call-up riasztás jóváhagyása 8: Aktuális hónap fogyasztása 9: Előző hónap fogyasztása 10: előző index az összegző 1-en *: Dátum * Csak akkor látható, ha aktív * Automatikusan további információra ugrik A = csak az ADVANCED változatnál

11 Az Ön megjegyzései 11

12 SITRANS F M MAG 8000 & MAG 8000 CT Hibaelhárítás A háromszög felkiáltó jellel hibát jelez! További hibaelhárítási információk a csatolt CD-n találhatóak. Siemens Zrt. Ipari szektor Ipari Automatizálás, távadó műszerek 1143 Budapest Gizella út Tel: (+36 1) Fax: (+36 1) Ennek a kiadványnak a tartalma rendszeresen ellenőrzésre kerül, hogy megfelel-e az aktuális hardver és szoftver állapotának. Tekintve, hogy előre nem látott változtatások lehetségesek, nem garantáljuk a mindenkori teljes érvényességét. Mivel ezt a kiadványt rendszeresen ellenőrizzük, a szükséges változtatásokat megtesszük az aktuális kiadásokban. A mérőberendezés aktuális előírásoknak megfelelő használata kizárólag a felhasználó felelőssége.
