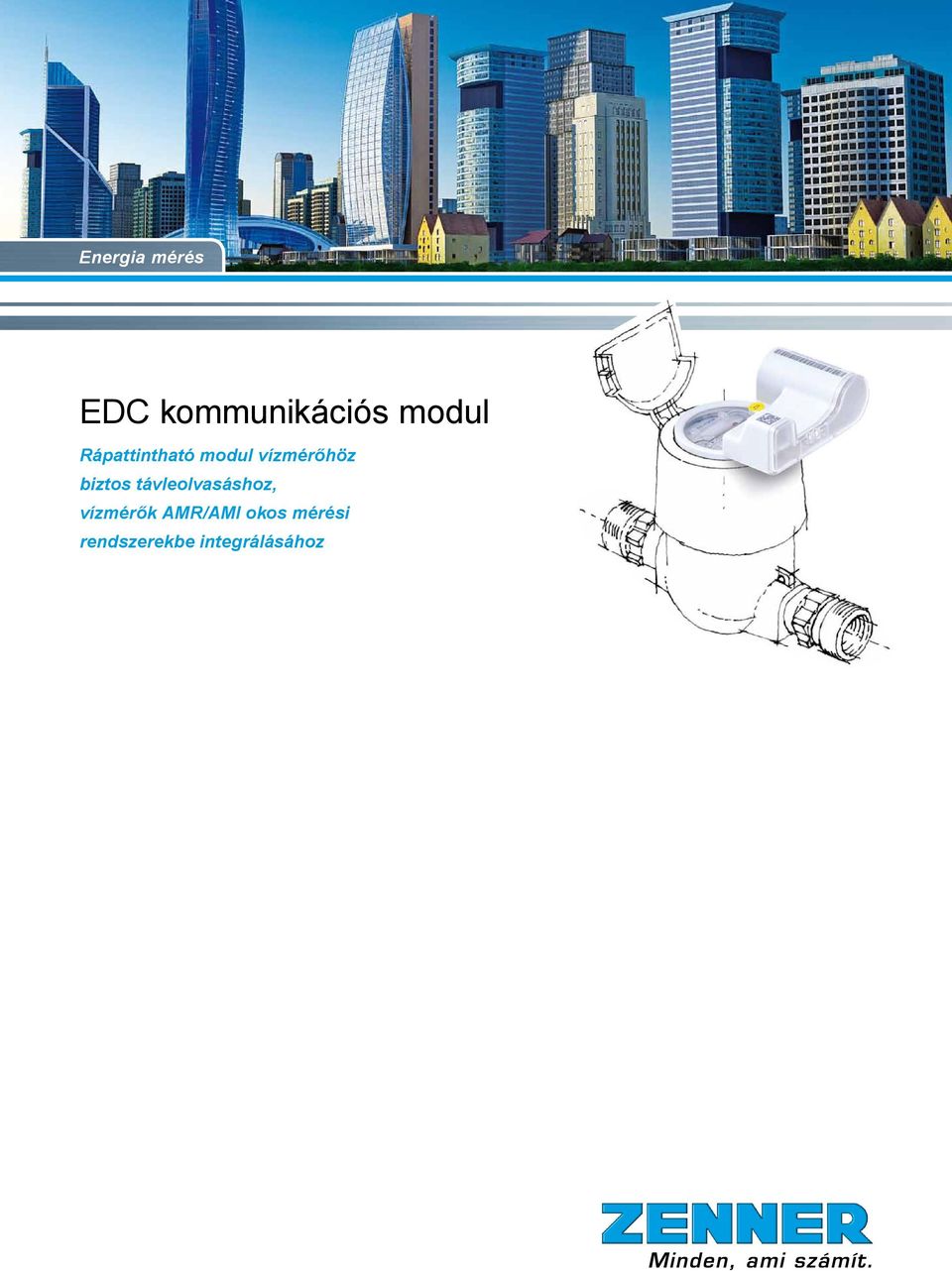

1 Energia mérés EDC kommunikációs modul Rápattintható modul vízmérőhöz biztos távleolvasáshoz, vízmérők AMR/AMI okos mérési rendszerekbe integrálásához Minden, ami számít.

2 Energia mérés EDC kommunikációs modul AMR/AMI kommunikációs modul vízmérőkhöz Tipikus alkalmazások: Vízmérők vezeték nélküli távleolvasása walk-by és drive-by (menet közbeni) rendszerrel Vízmérők távleolvasása rendszereken keresztül Távleolvasás GSM modulon keresztül Folyadékok pontos mérése az ipari és kereskedelmi ágazatokban Átfolyási mennyiségre és fogyasztásra vonatkozó információk mérési jelátalakító segítéségével 2

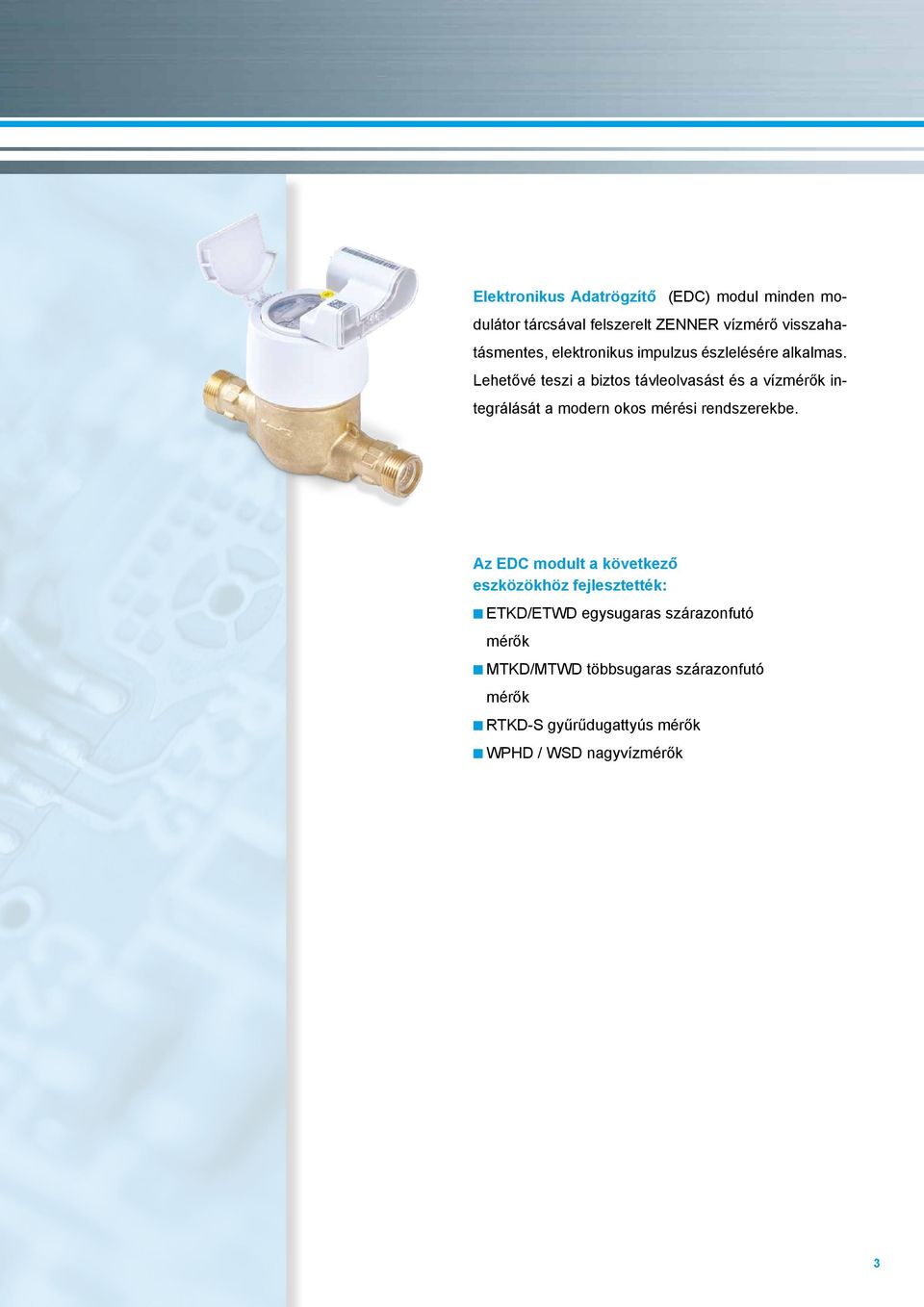

3 Elektronikus Adatrögzítő (EDC) modul minden modulátor tárcsával felszerelt ZENNER vízmérő visszahatásmentes, elektronikus impulzus észlelésére alkalmas. Lehetővé teszi a biztos távleolvasást és a vízmérők integrálását a modern okos mérési rendszerekbe. Az EDC modult a következő eszközökhöz fejlesztették: ETKD/ETWD egysugaras szárazonfutó mérők MTKD/MTWD többsugaras szárazonfutó mérők RTKD-S gyűrűdugattyús mérők WPHD / WSD nagyvízmérők 3

4 Energia mérés Az EDC modul négy különböző kivitelben áll rendelkezésre 1. vezeték nélküli rádiós modul az OMSszabvány (868 MHz), EN szerint 2. vezetékes -modul, EN nagyfelbontású impulzusmodul folyásirány érzékelővel 4. kombinált és impulzusmodul A vízmérő felszerelhető a kívánt EDC modullal a gyártás során vagy utána, utólag felszerelhető modulként. Teljesítmény jellemzők: Elem, akár 15 éves élettartammal Manipuláció észlelés IP68 védelmi osztály Utólag felszerelhető a plombálások sérülése nélkül Víz folyásirány érzékelése Biztonságos adatgyűjtés reed relék használata nélkül Optikai interfész konfigurációs célokból Megfelelő a ZENNER egysugaras, többsugaras, dugattyús típusú és modulátor tárcsás Woltman mérőkhöz 4

5 Az EDC modul biztosítja az okos mérés minden lényeges funkcióját Okos mérési funkciók: Önellenőrzés Manipuláció észlelés Modul és mérő szétszerelésének észlelése Víz visszafelé áramlás észlelése Szivárgás észlelése Mérő leállásának észlelése Túlméretezett mérőeszköz észlelése A mérő alulméretezettsége illetve csőtörés észlelése Konfigurálás: Az EDC modul konfigurálása például utólagos felszerelés esetén, az optikai interfészen keresztül történik a ZENNER MinoConnect és a ZENNER IrCombiHead valamint a GMM konfigurációs szoftver használatával. Alternatív szoftvermegoldások kérésre. 5

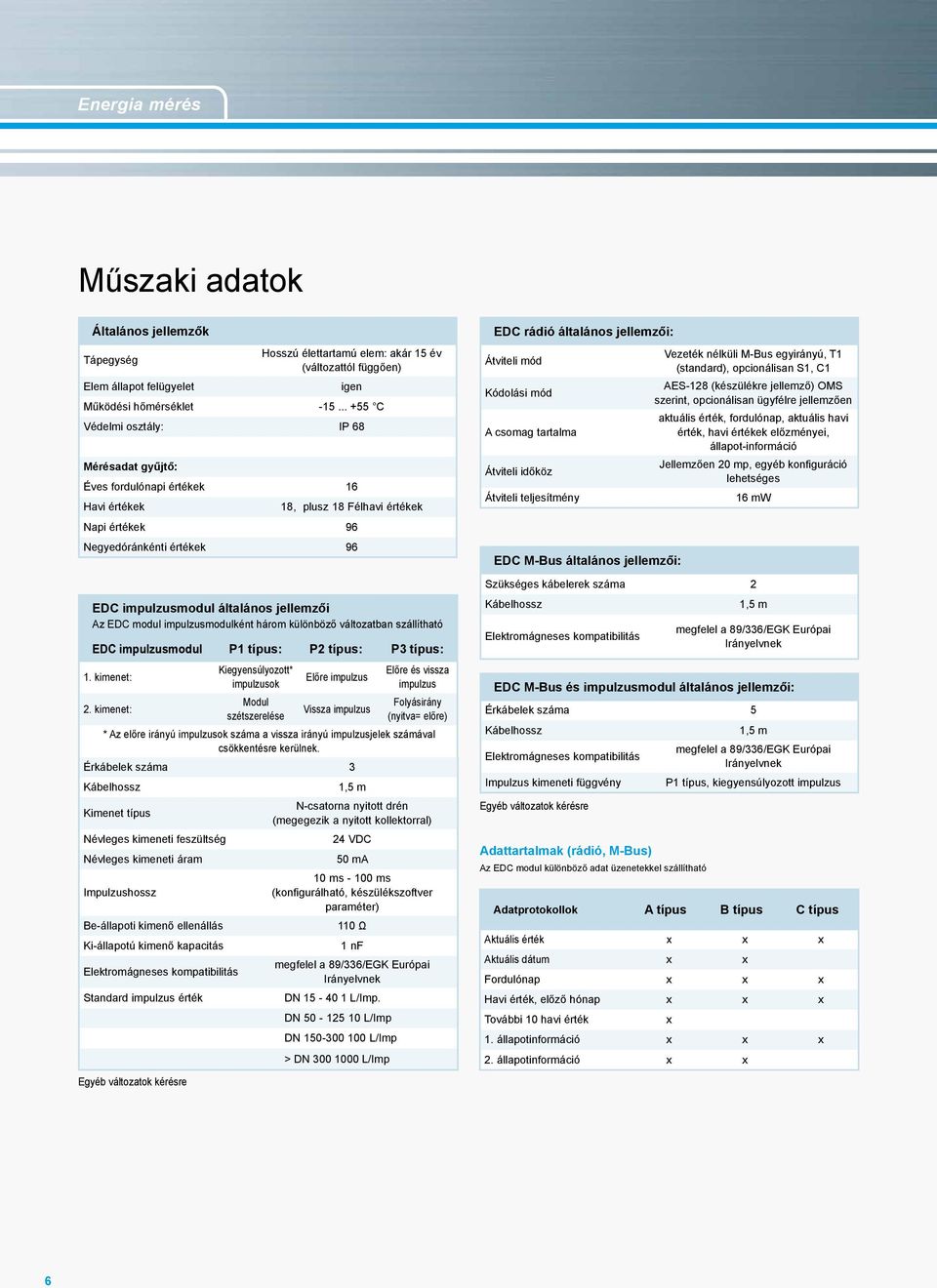

6 Energia mérés Műszaki adatok Általános jellemzők Tápegység Elem állapot felügyelet Hosszú élettartamú elem: akár 15 év (változattól függően) igen Működési hőmérséklet C Védelmi osztály: IP 68 Mérésadat gyűjtő: Éves fordulónapi értékek 16 Havi értékek 18, plusz 18 Félhavi értékek Napi értékek 96 Negyedóránkénti értékek 96 EDC impulzusmodul általános jellemzői Az EDC modul impulzusmodulként három különböző változatban szállítható EDC impulzusmodul P1 típus: P2 típus: P3 típus: 1. kimenet: 2. kimenet: Kiegyensúlyozott* impulzusok Modul szétszerelése Előre impulzus Vissza impulzus Előre és vissza impulzus Folyásirány (nyitva= előre) * Az előre irányú impulzusok száma a vissza irányú impulzusjelek számával csökkentésre kerülnek. Érkábelek száma 3 Kábelhossz 1,5 m N-csatorna nyitott drén Kimenet típus (megegezik a nyitott kollektorral) Névleges kimeneti feszültség 24 VDC Névleges kimeneti áram 50 ma 10 ms ms Impulzushossz (konfigurálható, készülékszoftver paraméter) Be-állapoti kimenő ellenállás 110 Ω Ki-állapotú kimenő kapacitás 1 nf megfelel a 89/336/EGK Európai Elektromágneses kompatibilitás Irányelvnek Standard impulzus érték DN L/Imp. DN L/Imp DN L/Imp > DN L/Imp Egyéb változatok kérésre EDC rádió általános jellemzői: Átviteli mód Vezeték nélküli egyirányú, T1 (standard), opcionálisan S1, C1 Kódolási mód AES-128 (készülékre jellemző) OMS szerint, opcionálisan ügyfélre jellemzően aktuális érték, fordulónap, aktuális havi A csomag tartalma érték, havi értékek előzményei, állapot-információ Átviteli időköz Jellemzően 20 mp, egyéb konfiguráció lehetséges Átviteli teljesítmény 16 mw EDC általános jellemzői: Szükséges kábelerek száma 2 Kábelhossz 1,5 m Elektromágneses kompatibilitás megfelel a 89/336/EGK Európai Irányelvnek EDC és impulzusmodul általános jellemzői: Érkábelek száma 5 Kábelhossz 1,5 m Elektromágneses kompatibilitás megfelel a 89/336/EGK Európai Irányelvnek Impulzus kimeneti függvény P1 típus, kiegyensúlyozott impulzus Egyéb változatok kérésre Adattartalmak (rádió, ) Az EDC modul különböző adat üzenetekkel szállítható Adatprotokollok A típus B típus C típus Aktuális érték x x x Aktuális dátum x x Fordulónap x x x Havi érték, előző hónap x x x További 10 havi érték x 1. állapotinformáció x x x 2. állapotinformáció x x 6

7 Távoli kiolvasás az EDC modullal EDC impulzus modul Copper RadioCan EDC modul multipluse Radio Radio 3.3V 7V Power Charge EDC rádió modul TxD RxD INTERNET INTERNET Copper INTERNET Can INTERNET D jelű kijelző modulátor tárcsával Radio All that counts. On MinoConnec t IZM multipulse impulzusszámláló konverter MinoConnectRadio Okostelefon kiolvasó szoftverrel PC kiolvasó szoftverrel 7
