1 RÁDIÓS ADATGYŰJTŐ BERENDEZÉS RD01 Használati útmutató

2 Ez a dokumentum a Ring Games Kft. által gyártott GSM Adatgyűjtő Rendszer RD01 típusú eszközének Használati útmutatója. 2004, Ring Games Kft. Ring Games Kft Veszprém Csillag u. 16/A Web: info@ring.hu Tel.: Fax: RD01 Használati útmutató V1.01 Oldal: 2

3 Tartalomjegyzék 1 ÁLTALÁNOS INFORMÁCIÓK 4 2 A RD01 EGYSÉG CSATLAKOZÓI Csatlakozók lábkiosztása 7 3 INFORMÁCIÓK AZ RD01-BEN ELHELYEZETT RÁDIÓFREKVENCIÁS MODULRÓL Általános tudnivalók 10 4 PÉLDÁK A FELHASZNÁLÁSRA Tápegység RD01 egység használata a SUP02 tápegység nélkül RD01 egység használata a SUP02 tápegységgel Eszközök csatlakoztatása a bemenetekhez Kapcsoló bekötése a bemenetre A kommunikációs csatlakozó használata 13 SZERELÉSI PÉLDÁK ÉS CSATLAKOZÓ LÁBKIOSZTÁSOK 14 5 MŰSZAKI ADATOK 20 RD01 Használati útmutató V1.01 Oldal: 3

4 1 Általános információk Az RD01 (RD Radio Transmitter Rádiós Adatgyűjtő Rendszer Egység) típusú egység a Ring Games Kft. által kifejlesztett Adatgyűjtő Rendszer Család egyik eleme. Az egység segítségével egyedi vagy csoportos adatlekérdezést/vezérlést lehet megvalósítani: képes különféle típusú bemeneti jelek fogadására, vezérelhetőek vele kimenetek és a külvilággal ipari szabványú kommunikációs protokoll segítségével képes kommunikálni. Az RD01 egység egy ipari rádió adó/vevő modult tartalmaz, amellyel a készülék összes funkciója elérhető a 433MHz-es ISM sávon megvalósuló rádiós kapcsolattal a távolból. A komplett rendszer két részre osztható: 1 darab Master, illetve egy vagy több, de maximum 60 db Slave egységre. A rendszer képes maximum 60 Slave egység folyamatos monitorozására, illetve vezérlésére. A Slave egységek 8 db optikailag leválasztott, nagyfeszültségű bemenettel, 4 db nagyáramú kimenettel, valamint egy szabványos RS-232-es porttal rendelkeznek. A Master egység az Adatgyűjtő Rendszer Család GSM Adatgyűjtő Berendezés (DAS02 típusjelzésű) multifunkciós egység része. Működésének lényege: a Slave egységek által valós időben /realtime/ beolvasott állapotok percenkénti lekérdezését és a vett adatok tárolását valósítja meg a Master egység, amelyből aztán vagy helyben, RS-232-es szabványú soros porton vagy akár GSM-es adatátvitel útján távolról lehet lekérni a szükséges adatokat, illetve vezérelni az adott Slave egységek megfelelő kimeneteit. A DAS02 különböző felhasználási területeken alkalmazható, pl. ital, ételárusító automaták, pénznyerő automaták, riasztórendszerek, épületautomatizálás stb. A készülék vezérlőprogramja rendkívül rugalmas, ezért egyedi feladatokat is könnyen meg lehet valósítani. RD01 Használati útmutató V1.01 Oldal: 4

5 Ez a dokumentum azok számára nyújt segítséget, akik az RD01-t kívánják integrálni a befogadó rendszerbe, valamint a készülék biztonságos üzemeltetéséhez nyújt fontos információkat. RD01 Használati útmutató V1.01 Oldal: 5

6 2 A RD01 egység csatlakozói Ez a fejezet a RD01 egység I/O csatlakozóit mutatja be. 1. Ábra : Az RD01 Rádiós Adatgyűjtő egység és a SUP02 szünetmentes tápegység csatlakozó kiosztása RD01 Használati útmutató V1.01 Oldal: 6

7 2.1 Csatlakozók lábkiosztása D csatlakozó - Tápfeszültség Típus: Phoenix Contact: MC 1.5/4-G-3.5 Ellendarab: Phoenix Contact: MC 1.5/4-ST-3.5 Ez a RD01 egység tápfeszültség csatlakozója. 1. Láb Akkufesz mérőpont Out A csatlakoztatott SUP02 Tápegységhez kötött akkumulátor feszültségértékének méréséhez szükséges ezt a lábat logikai H szintre emelni. Ekkor a töltőáramkör lekapcsolódik az akkumulátorról és a D csatlakozó 3. Lábán megjelenik az akkumulátor valós feszültsége. A mérés után logikai L szintre kell kötni. Opcionális, nem elengedhetetlen a működéshez. 2. Láb GND Rendszer test pont 3. Láb Akkufesz In Ha a SUP02 tápegységhez csatlakoztatjuk és az 1. Lábat logikai H szintre emeljük akkor ezen a lábon található az akkumulátor feszültsége. Opcionális, nem elengedhetetlen a működéshez. 4. Láb +12V Rendszer tápfeszültség +12V DC E csatlakozó - Hálózati tápfeszültség jelenlét Típus: Phoenix Contact: MC 1.5/2-G-3.5 Ellendarab: Phoenix Contact: MC 1.5/2-ST-3.5 Ide kell kötni annak a rendszernek a tápfeszültségét amelyben a RD01 telepítve van. Fontos az egység működésénél. 1. Láb 230V Jelenlét In A gazdarendszer max. 12 VDC tápfeszültségét kell ide bekötni. 2. Láb GND Rendszer test pont RD01 Használati útmutató V1.01 Oldal: 7

8 F csatlakozó - Nagy áramú kimenet 1. Típus: PTR Messtechnik STLZ 950 WH6 90 Ellendarab: : PTR Messtechnik ARKZ 950/6 Az RD01 nagy áramú (10A) kimenetei. A kapcsoló eszköz relé. 1. Láb Relé 2. Záró érintkező OUT 2 kimenet záró érintkező 2. Láb Relé 2. Közös érintkező OUT 2 kimenet közös érintkező 3. Láb Relé 2. Nyitó érintkező OUT 2 kimenet nyitó érintkező 4. Láb Relé 1. Záró érintkező OUT 1 kimenet záró érintkező 5. Láb Relé 1. Közös érintkező OUT 1 kimenet közös érintkező 6. Láb Relé 1. Nyitó érintkező OUT 1 kimenet nyitó érintkező G csatlakozó - Nagy áramú kimenet 2. Típus: PTR Messtechnik STLZ 950 WH6 90 Ellendarab: : PTR Messtechnik ARKZ 950/6 Az RD01 nagy áramú (10A) kimenetei. A kapcsoló eszköz relé. 1. Láb Relé 4. Záró érintkező OUT 4 kimenet záró érintkező 2. Láb Relé 4. Közös érintkező OUT 4 kimenet közös érintkező 3. Láb Relé 4. Nyitó érintkező OUT 4 kimenet nyitó érintkező 4. Láb Relé 3. Záró érintkező OUT 3 kimenet záró érintkező 5. Láb Relé 3. Közös érintkező OUT 3 kimenet közös érintkező 6. Láb Relé 3. Nyitó érintkező OUT 3 kimenet nyitó érintkező RD01 Használati útmutató V1.01 Oldal: 8

9 H csatlakozó - Bemenetek Típus: Phoenix Contact: MC 1.5/16-G-3.5 Ellendarab: Phoenix Contact: MC 1.5/16-ST-3.5 Ezen a csatlakozón találhatók a RD01 bemeneti csatornái. Minden bemenet egymástól független és optikailag leválasztott az áramkör többi részétől. A bemeneti jelek polaritása bármilyen irányú lehet 1. Láb IN 1 A IN 1 bemenet pozitív/negatív 2. Láb IN 1 B IN 1 bemenet pozitív/negatív 3. Láb IN 2 A IN 2 bemenet pozitív/negatív 4. Láb IN 2 B IN 2 bemenet pozitív/negatív 5. Láb IN 3 A IN 3 bemenet pozitív/negatív 6. Láb IN 3 B IN 3 bemenet pozitív/negatív 7. Láb IN 4 A IN 4 bemenet pozitív/negatív 8. Láb IN 4 B IN 4 bemenet pozitív/negatív 9. Láb IN 5 A IN 5 bemenet pozitív/negatív 10. Láb IN 5 B IN 5 bemenet pozitív/negatív 11. Láb IN 6 A IN 6 bemenet pozitív/negatív 12. Láb IN 6 B IN 6 bemenet pozitív/negatív 13. Láb IN 7 A IN 7 bemenet pozitív/negatív 14. Láb IN 7 B IN 7 bemenet pozitív/negatív 15. Láb IN 8 A IN 8 bemenet pozitív/negatív 16. Láb IN 8 B IN 8 bemenet pozitív/negatív RD01 Használati útmutató V1.01 Oldal: 9

10 I csatlakozó - RS232 kommunikációs port Típus: E-tec CRF Ellendarab: E-tec CRR RS232-es protokollú kommunikációs port. 1. Láb TXD Transmit data - kimenet 2. Láb RXD Receive data - bemenet 3. Láb +12V (kapcsolható) 12V DC tápfeszültség kimenet. Szoftveresen kapcsolható, külső eszközök tápfeszültsége biztosítható innen. 4. Láb GND Rendszer test pont 3 Információk az RD01-ben elhelyezett rádiófrekvenciás modulról 3.1 Általános tudnivalók Az RD01 egység egy ipari kivitelű rádió adó/vevő modult tartalmaz. A modul az európai ISM szabvány 433MHz-es frekvenciasávját használja. Alapkiépítésben az antenna az egység dobozának felső antennacsatlakozójához közvetlenül csatlakoztatható. Ha a térerőssége nem megfelelő (pl. fém egységbe szerelt RD01) az antenna megfelelő kábelezéssel áthelyezhető. RD01 Használati útmutató V1.01 Oldal: 10

11 4 Példák a felhasználásra Ebben a fejezetben információkat talál, hogyan csatlakoztasson külső eszközöket az RD01 egységhez. 4.1 Tápegység RD01 egység használata a SUP02 tápegység nélkül Ha az egységet a Ring Games Kft. által gyártott SUP02 tápegység nélkül használja a következő módon kösse be a vezetékeket. D csatlakozó - 2. láb D csatlakozó - 4. láb E csatlakozó - 1. láb E csatlakozó - 2. láb Rendszer test pont 12V DC szabályozott tápegységtől 12V DC szabályozott tápegységtől Rendszer test pont Az tápfeszültség bemenet védődiódát tartalmaz fordított tápfeszültség ellen RD01 egység használata a SUP02 tápegységgel Ha az egységet a Ring Games Kft. által gyártott SUP02 tápegységgel használja a következő módon kösse be a vezetékeket. D csatlakozó - 1. láb D csatlakozó - 2. láb D csatlakozó - 3. láb D csatlakozó - 4. láb E csatlakozó - 1. láb E csatlakozó - 2. láb C csatlakozó - 1. láb a SUP02-n C csatlakozó - 2. láb a SUP02-n C csatlakozó - 3. láb a SUP02-n C csatlakozó - 4. láb a SUP02-n C csatlakozó - 5. láb a SUP02-n D csatlakozó - 2. láb a DAS02-n Ha megvásárolta a Starter Kit-et, a fenti kiosztással megtalálja a csatlakozókat benne. RD01 Használati útmutató V1.01 Oldal: 11

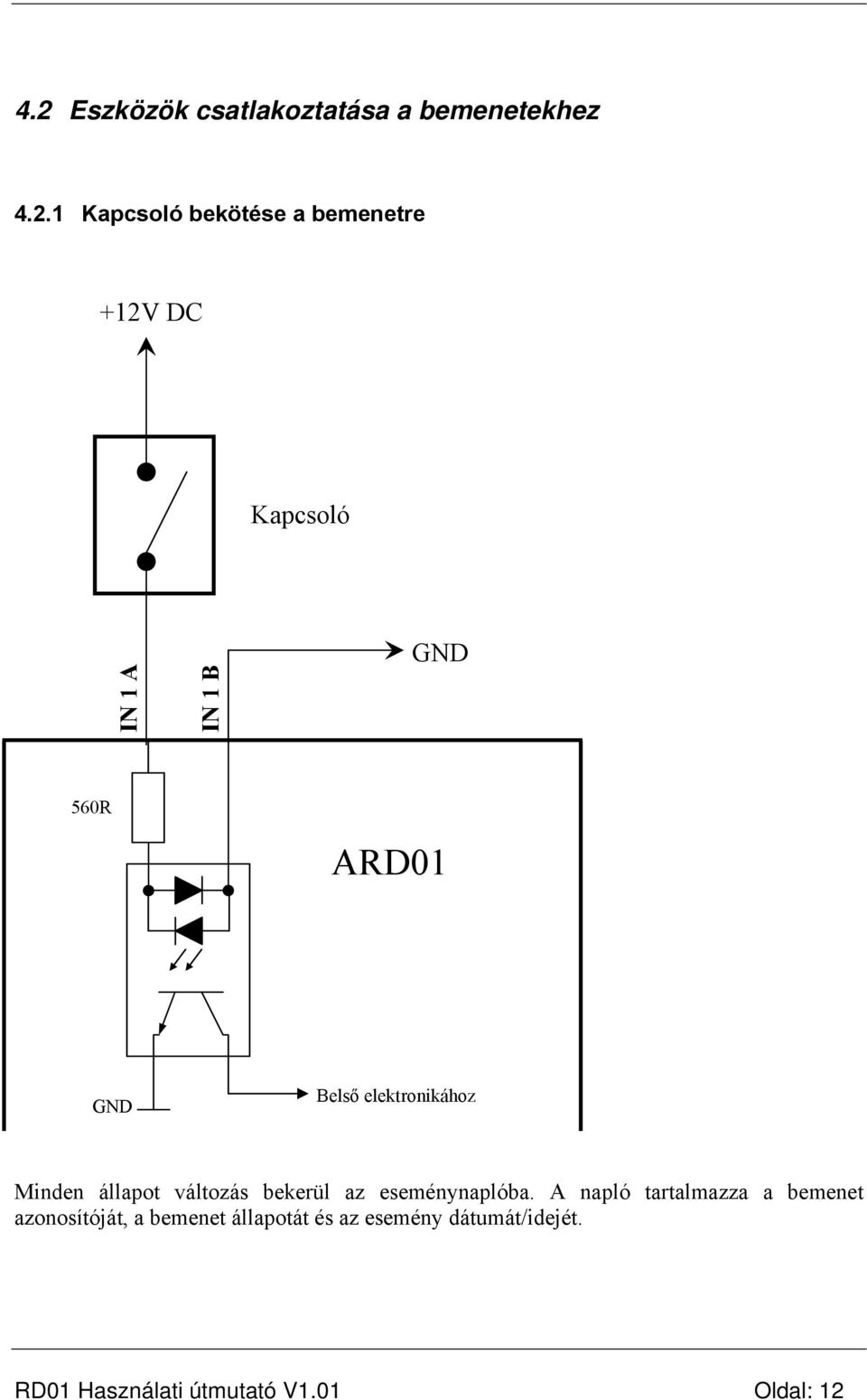

12 4.2 Eszközök csatlakoztatása a bemenetekhez Kapcsoló bekötése a bemenetre +12V DC Kapcsoló IN 1 A IN 1 B GND 560R ARD01 GND Belső elektronikához Minden állapot változás bekerül az eseménynaplóba. A napló tartalmazza a bemenet azonosítóját, a bemenet állapotát és az esemény dátumát/idejét. RD01 Használati útmutató V1.01 Oldal: 12

13 4.3 A kommunikációs csatlakozó használata Az RS-232-es kommunikációs protokollt felhasználva lehet az RD01-el beszélgetni az I csatlakozón. A kommunikációs paraméterek: 9600 bit/sec, 1 stopbit, paritás nincs, 8 adatbit, hardveres folyamatvezérlés (flow control) nincs. A további lehetőségek fejlesztés alatt vannak. A külső készüléket a következőképpen kell csatlakoztatni: 1. láb TxD kimenet (csatlakoztassa a másik eszköz RxD-hez) 2. láb RxD bemenet (csatlakoztassa a másik eszköz TxD-hez) 3. láb 12V DC tápfeszültség kimenet. Szoftveresen kapcsolható, külső eszközök tápfeszültsége biztosítható innen. 4. láb Rendszer test pont (csatlakoztassa a másik eszköz testjéhez) RD01 Használati útmutató V1.01 Oldal: 13

14 Szerelési példák és csatlakozó lábkiosztások Ez a fejezet fontos ábrákat tartalmaz az RD01 felhasználásához. Tanulmányozza ezeket mielőtt beépíti a gazdarendszerbe. RD01 Használati útmutató V1.01 Oldal: 14

15 A Master egységgel kibővített DAS01 GSM egység és a SUP02 tápegység csatlakozó kiosztása RD01 Használati útmutató V1.01 Oldal: 15

16 Az RD01 Rádiós egység és a SUP02 tápegység csatlakozó kiosztása RD01 Használati útmutató V1.01 Oldal: 16

17 RD01 Használati útmutató V1.01 Oldal: 17

18 A dobozok rögzítése és az összeállított rendszer Példa egy alkalmazásra RD01 Használati útmutató V1.01 Oldal: 18

19 Példa egy hálózatos kiépítésre RD01 Használati útmutató V1.01 Oldal: 19

20 5 Műszaki adatok Általános Névleges tápfeszültség V DC Működési hőmérséklet 0-70 C Készenléti áramfelvétel V Maximális áramfelvétel V Mechanikai méretek 156 x 85 x 58 mm DIN M36 sínre szerelhető Interfészek - Digitális bemenetek Bemenetek száma Bemenetei jelek alakja Bemenetei jelek polaritása Bemeneti eszköz Max. bemeneti feszültség Min. feszültség a logikai H szinthez 8 db (független, optikailag leválasztott) feszültség impulzus pozitív vagy negatív optocsatoló 50 V 1.7 V - Digitális kimenetek Kimenetek száma Relé kimenetek 4 db nagy áramú relé 230 V 50/60 Hz / 10 A - Helyi csatlakozás, lekérdezés 1 db RS232-es kommunikációs csatorna RD01 Használati útmutató V1.01 Oldal: 20
