1 RUPERT MÉRNÖKI IRODA MODEM V.23 v3.1 RS232 Termék ismertető

2 Műszaki paraméterek: A MODEM V.23 v3.1 típusú készülék moduláris kiépítésű, speciálisan PLC készülékek adatátviteli kommunikációjának biztosításához lett kifejlesztve. A készülék alkalmas URH adó-vevő berendezésen és bérelt vonalon mint átviteli csatornán keresztüli adatkommunikáció biztosítására. A készülék galvanikus leválasztást biztosít mind az URH berendezések, mind a bérelt vonali áramkörök felé. Az egyes átviteli csatornáknak megfelelő üzemmódok kiválasztása belső rövidzárak (jumperek) segítségével történik. A berendezés PLC oldali csatlakozója a belső interface modultól függően RS 232C és RS 485 felületű lehet. Jelen termékismertető az RS 232 interface-val szerelt készülék paramétereit tartalmazza A készülék alkalmas eltérő típusú PLC berendezések összekapcsolására, mivel az interfészhez kapcsolódó jelek belső átkötésekkel invertálhatók. A készülék installálása egyszerű. A belső jumper beállítást követően (amennyiben a gyári beállítás eltér a szükségestől), a készülékházat un. kalap sínre lehet pattintani. A tápfeszültség és a be-, illetve kimenő jelvezetékek csatlakoztatása után a készülék üzemkész. A fedőlapon elhelyezett LED-ek tájékoztatást adnak a belső tápfeszültség meglétéről, valamint az RTS, TXD és RXD jelek forgalmáról. A készülék adatátviteli csatorna felőli interface áramköre úgy került kialakításra, hogy a legtöbb URH berendezéshez problémamentesen illeszkedik. A vonali üzemmódban a készülék 600 ohm hullámimpedanciájú leválasztó transzformátorral csatlakozik a réz érpár hálózatra. A készülék bemenete nem túlfeszültségvédett, ezért a vonali túlfeszültségek ellen a bemenetet védeni szükséges. 1 Fizikai paraméterek Mechanikai méretek: 80mm x 25mm x 85mm (h; sz; m) Tápfeszültség ellátás: 14-24V DC (polaritás védett) Áramfelvétel: 50mA (14V DC) Belső biztosíték 200mA Adatátviteli sebesség: 1200bps Adatátviteli mód: Aszinkron, szimplex Adatátviteli szabvány: CCITT V.23 High level: 1300Hz Low level: 2100Hz PLC felület: RS 232C PLC csatlakozó: RJ 11 aljzat (6/4). Adatátviteli csatorna csatlakozó: RJ 11 aljzat. (6/4) Tápfeszültség csatlakozó: sorkapocs, polaritás védett. 1 A vonali túlfeszültségvédelemmel kapcsolatos megoldásokról keresse meg a gyártó szakemberét és kérjen szaktanácsot! tel/fax: (88) ; (20) /6

3 Belső felépítés: URH üzemmód (közös vezetéken vezérelt adásindítás és moduláció) 2. Break aktíválás zárt, break üzemmód aktív (az ábrának megfelelően) zárt, break üzemmód tiltva 3. TXD (bejövő jel invertálható) 4. RXD (kimenő jel invertálható) 5. Vételi erősítés beállítás 6. Kimenő HF jel beállítás tel/fax: (88) ; (20) /6

4 Csatlakozók: , DC csatlakozó (24V) 2, PLC felőli interface csatlakozó (RS232C) 3, Adatátviteli csatorna interface csatlakozó Csatlakozó bekötés A készülék PLC és adatátviteli csatorna interface csatlakozója formailag teljesen megegyezik. RS 232C csatlakozó bekötése Készülék oldali dugó CANON 9 pólusú dugó Színkód 1 - nincs bekötve RXD 5 Fekete/Sárga 3 TXD 7 Piros/Piros 4 RTS 3 Zöld/Barna 5 GND 2 Sárga/Zöld 6 nincs bekötve - - Adatátviteli csatorna csatlakozó bekötése Készülék oldali dugó Színkód 1 - nincs bekötve - 2 URH vétel Fekete/Zöld 3 URH adás / vonal Piros/Barna 4 Közös Zöld/Piros 5 Adás indítás Sárga/Sárga 6 nincs bekötve - tel/fax: (88) ; (20) /6

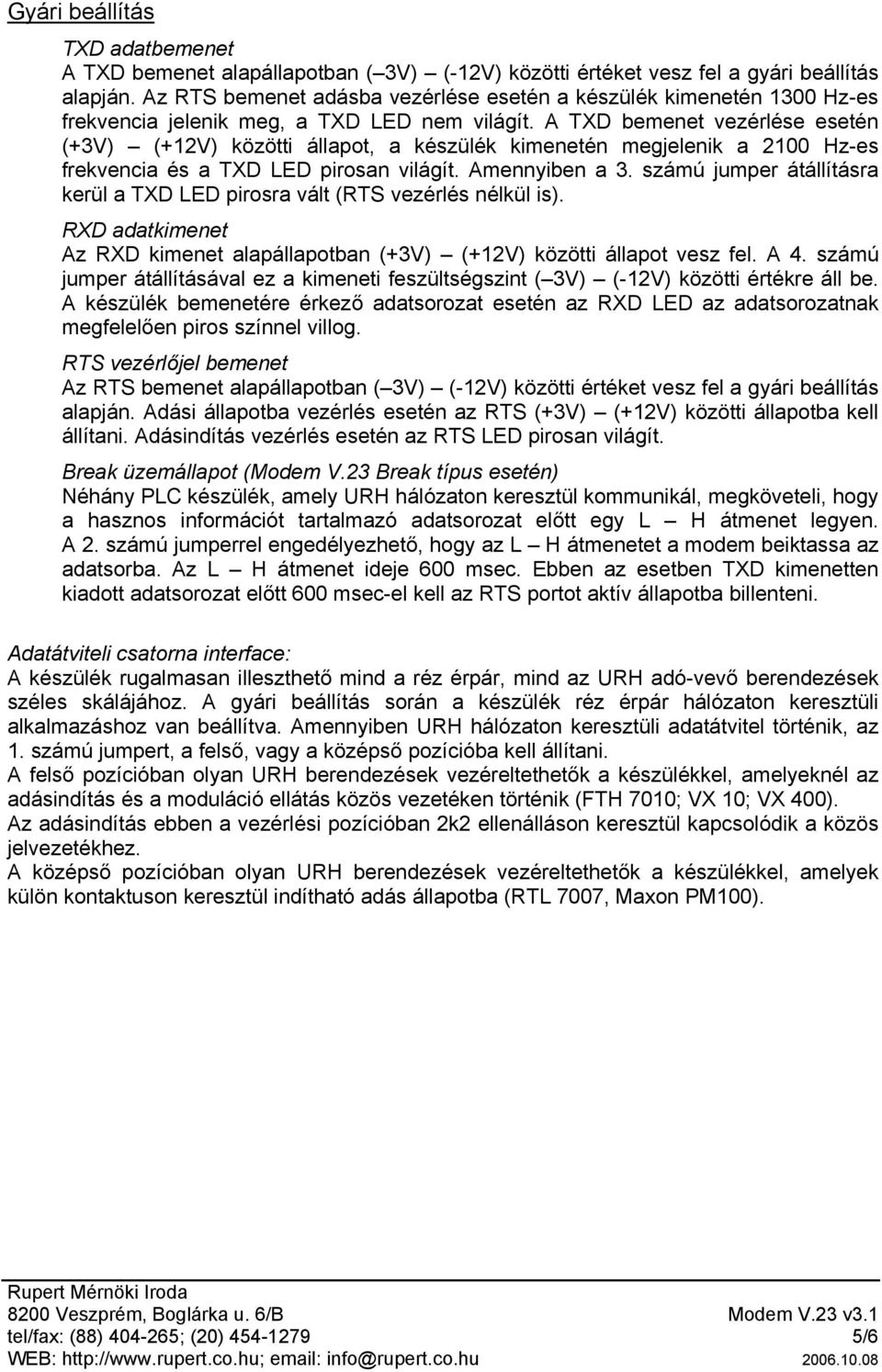

5 Gyári beállítás TXD adatbemenet A TXD bemenet alapállapotban ( 3V) (-12V) közötti értéket vesz fel a gyári beállítás alapján. Az RTS bemenet adásba vezérlése esetén a készülék kimenetén 1300 Hz-es frekvencia jelenik meg, a TXD LED nem világít. A TXD bemenet vezérlése esetén (+3V) (+12V) közötti állapot, a készülék kimenetén megjelenik a 2100 Hz-es frekvencia és a TXD LED pirosan világít. Amennyiben a 3. számú jumper átállításra kerül a TXD LED pirosra vált (RTS vezérlés nélkül is). RXD adatkimenet Az RXD kimenet alapállapotban (+3V) (+12V) közötti állapot vesz fel. A 4. számú jumper átállításával ez a kimeneti feszültségszint ( 3V) (-12V) közötti értékre áll be. A készülék bemenetére érkező adatsorozat esetén az RXD LED az adatsorozatnak megfelelően piros színnel villog. RTS vezérlőjel bemenet Az RTS bemenet alapállapotban ( 3V) (-12V) közötti értéket vesz fel a gyári beállítás alapján. Adási állapotba vezérlés esetén az RTS (+3V) (+12V) közötti állapotba kell állítani. Adásindítás vezérlés esetén az RTS LED pirosan világít. Break üzemállapot (Modem V.23 Break típus esetén) Néhány PLC készülék, amely URH hálózaton keresztül kommunikál, megköveteli, hogy a hasznos információt tartalmazó adatsorozat előtt egy L H átmenet legyen. A 2. számú jumperrel engedélyezhető, hogy az L H átmenetet a modem beiktassa az adatsorba. Az L H átmenet ideje 600 msec. Ebben az esetben TXD kimenetten kiadott adatsorozat előtt 600 msec-el kell az RTS portot aktív állapotba billenteni. Adatátviteli csatorna interface: A készülék rugalmasan illeszthető mind a réz érpár, mind az URH adó-vevő berendezések széles skálájához. A gyári beállítás során a készülék réz érpár hálózaton keresztüli alkalmazáshoz van beállítva. Amennyiben URH hálózaton keresztüli adatátvitel történik, az 1. számú jumpert, a felső, vagy a középső pozícióba kell állítani. A felső pozícióban olyan URH berendezések vezéreltethetők a készülékkel, amelyeknél az adásindítás és a moduláció ellátás közös vezetéken történik (FTH 7010; VX 10; VX 400). Az adásindítás ebben a vezérlési pozícióban 2k2 ellenálláson keresztül kapcsolódik a közös jelvezetékhez. A középső pozícióban olyan URH berendezések vezéreltethetők a készülékkel, amelyek külön kontaktuson keresztül indítható adás állapotba (RTL 7007, Maxon PM100). tel/fax: (88) ; (20) /6

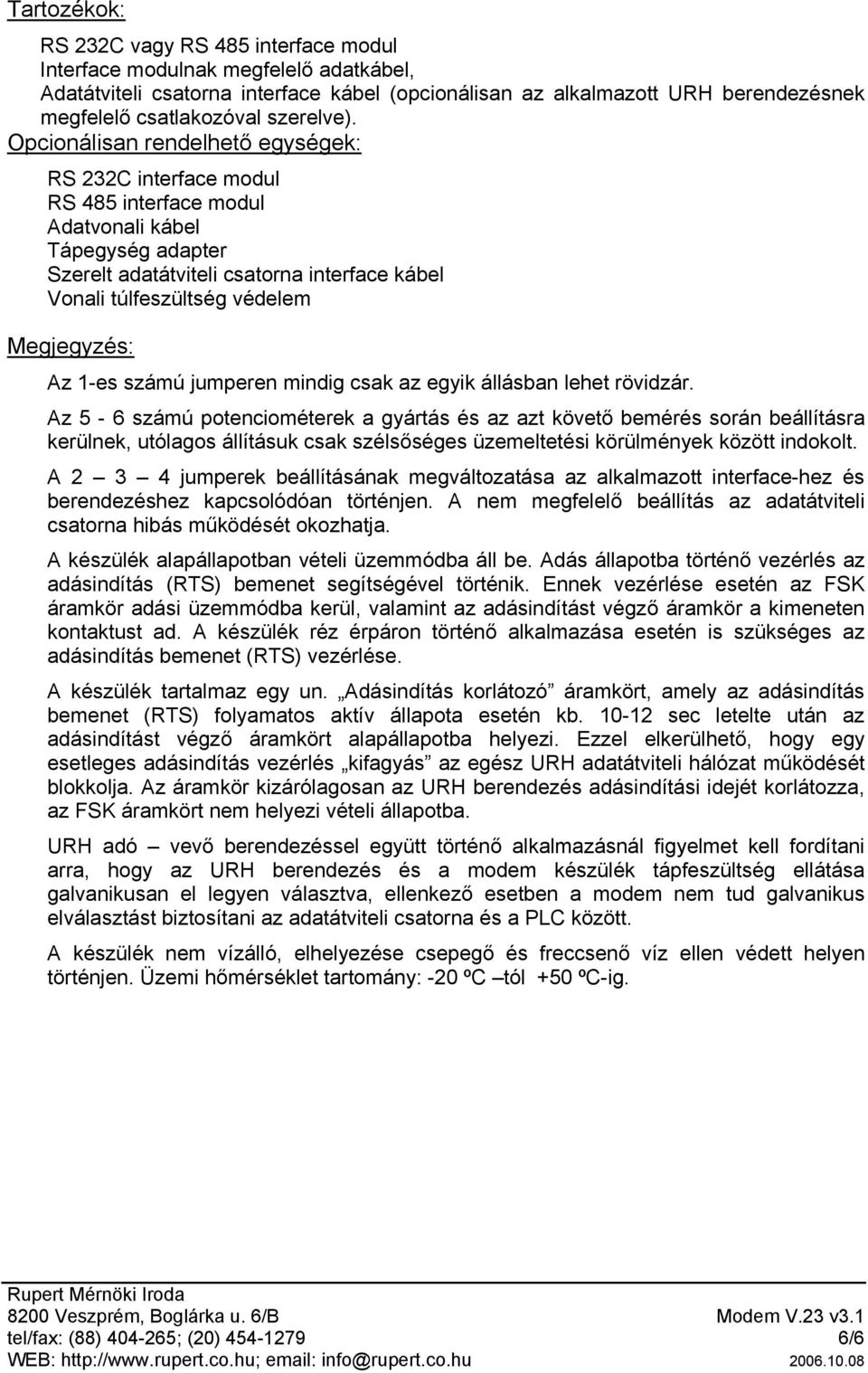

6 Tartozékok: RS 232C vagy RS 485 interface modul Interface modulnak megfelelő adatkábel, Adatátviteli csatorna interface kábel (opcionálisan az alkalmazott URH berendezésnek megfelelő csatlakozóval szerelve). Opcionálisan rendelhető egységek: RS 232C interface modul RS 485 interface modul Adatvonali kábel Tápegység adapter Szerelt adatátviteli csatorna interface kábel Vonali túlfeszültség védelem Megjegyzés: Az 1-es számú jumperen mindig csak az egyik állásban lehet rövidzár. Az 5-6 számú potenciométerek a gyártás és az azt követő bemérés során beállításra kerülnek, utólagos állításuk csak szélsőséges üzemeltetési körülmények között indokolt. A jumperek beállításának megváltozatása az alkalmazott interface-hez és berendezéshez kapcsolódóan történjen. A nem megfelelő beállítás az adatátviteli csatorna hibás működését okozhatja. A készülék alapállapotban vételi üzemmódba áll be. Adás állapotba történő vezérlés az adásindítás (RTS) bemenet segítségével történik. Ennek vezérlése esetén az FSK áramkör adási üzemmódba kerül, valamint az adásindítást végző áramkör a kimeneten kontaktust ad. A készülék réz érpáron történő alkalmazása esetén is szükséges az adásindítás bemenet (RTS) vezérlése. A készülék tartalmaz egy un. Adásindítás korlátozó áramkört, amely az adásindítás bemenet (RTS) folyamatos aktív állapota esetén kb sec letelte után az adásindítást végző áramkört alapállapotba helyezi. Ezzel elkerülhető, hogy egy esetleges adásindítás vezérlés kifagyás az egész URH adatátviteli hálózat működését blokkolja. Az áramkör kizárólagosan az URH berendezés adásindítási idejét korlátozza, az FSK áramkört nem helyezi vételi állapotba. URH adó vevő berendezéssel együtt történő alkalmazásnál figyelmet kell fordítani arra, hogy az URH berendezés és a modem készülék tápfeszültség ellátása galvanikusan el legyen választva, ellenkező esetben a modem nem tud galvanikus elválasztást biztosítani az adatátviteli csatorna és a PLC között. A készülék nem vízálló, elhelyezése csepegő és freccsenő víz ellen védett helyen történjen. Üzemi hőmérséklet tartomány: -20 ºC tól +50 ºC-ig. tel/fax: (88) ; (20) /6
