1 H - I - J soros vonali kommunikáció P Alapítva: 1984

3 TARTALOMJEGYZÉK ESZKÖZÖK... 4 Csatlakozók bekötése... 4 SOROS ÉS CAN VONAL LEZÁRÓ ÁTKÖTÉSEK... 5 V3D frekvenciaváltó... 5 VLD / VHD frekvenciaváltó... 5 KOMMUNIKÁCIÓ TERMINÁL SOROS VONALON... 6 Egy terminál használata több készülékhez (alapkiépítés)... 6 Egy terminál használata több készülékhez (opcionális kiépítés)... 6 KOMMUNIKÁCIÓ CAN VONALON (MESTER / SZOLGA)... 7 Terminál (kijelző) használata nélkül (opcionális kiépítés)... 7 Egy terminál használata több készülékhez (opcionális kiépítés)... 7 Külön terminál (kijelző) használata minden készülékhez... 8 KOMMUNIKÁCIÓ RENDSZER SOROS VONALON (TÁVVEZÉRLÉS)... 9 Terminál (kijelző) használata nélkül (opcionális kiépítés)... 9 Külön terminál (kijelző) használata minden készülékhez... 9 KOMMUNIKÁCIÓ CAN ÉS RENDSZER SOROS VONALON (MESTER / SZOLGA, TÁVVEZÉRLÉS) Terminál (kijelző) használata nélkül (opcionális kiépítés) Külön terminál (kijelző) használata minden készülékhez

.. 7 Terminál (kijelző) használata nélkül (opcionális kiépítés)... 7 Egy terminál használata több készülékhez (opcionális kiépítés)... 7 Külön terminál (kijelző) használata minden készülékhez.

4 ESZKÖZÖK Az RS485-ös soros vonali kommunikációt igény szerinti hosszúságú, 6 eres telefonkábel és 6 pólusú telefoncsatlakozó valósítja meg. 8 FIGYELEM Mivel a berendezéseknél a soros vonalon tápfeszültség is van (+9V), ezért a csatlakozó aljzatok kivezetéseinek kiosztása szigorú következetességgel mindig egyforma! Az összekötő kábeleknek ezért mindig teljesíteni kell, hogy az aljzatban az 1-es kivezetést a másik csatlakozó aljzat 1-es kivezetésével (a többit is rendre ugyanígy) kösse össze! A kereskedelmi forgalomban kapható egyszerű telefon toldó kábel fordító jellegű, ezért erre a feladatra alkalmatlan, mert zárlatot okoz! A soros kábellel kapcsolatos igényeket a frekvenciaváltó gyártóval egyeztetni kell! (hossz, elkészítés stb.) Az ábra szerinti 6 eres telefonkábel biztosítja a szabályos összeköttetést: Csatlakozók bekötése CAN H CAN jelvezeték 2 +9V A soros vonali illesztőegység tápellátását végzi 3 B RS-485 (Terminál) jelvezeték 4 A RS-485 (Terminál) jelvezeték 5 0V GND A soros vonal (valamint a +9V) referenciapontja 6 CAN L CAN jelvezeték V A soros vonali illesztőegység tápellátását végzi 2 B RS-485 (Terminál) jelvezeték 3 A RS-485 (Terminál) jelvezeték 4 0V GND A soros vonal (valamint a +9V) referenciapontja - 4 -

Az összekötő kábeleknek ezért mindig teljesíteni kell, hogy az aljzatban az 1-es kivezetést a másik csatlakozó aljzat 1-es kivezetésével (a többit is rendre ugyanígy) kösse össze!

5 SOROS ÉS CAN VONAL LEZÁRÓ ÁTKÖTÉSEK (JUMPEREK) V3D frekvenciaváltó V3D frekvenciaváltó CAN1 RS1 RS SA SD ST CST CSR SR gyári beállítás CAN1 CAN vonal lezárása (200Ω) (opció) Nincs lezárva Lezárva RS1 Terminál soros vonal lezárása (200Ω) (opció) Nincs lezárva Lezárva RS2 Rendszer soros vonal lezárása (200Ω) (opció) Nincs lezárva Lezárva VLD / VHD frekvenciaváltó VLD / VHD frekvenciaváltó CAN1 RS1 RS2 CAN SA SD ST CST CSR SR gyári beállítás CAN1 CAN1 vonal lezárása (200Ω) (opció) Nincs lezárva Lezárva CAN2 CAN2 vonal lezárása (200Ω) (opció) Nincs lezárva Lezárva RS1 Terminál soros vonal lezárása (200Ω) (opció) Nincs lezárva Lezárva RS2 Rendszer soros vonal lezárása (200Ω) (opció) Nincs lezárva Lezárva - 5 -

frekvenciaváltó VLD / VHD frekvenciaváltó CAN1 RS1 RS2 CAN2 1 2 3 4 5 6 7 8 1 2 3 4 5 6 1 2 1 2 3 4 5 6 7 SA SD ST CST CSR SR gyári beállítás CAN1 CAN1 vonal lezárása (200Ω) (opció) Nincs lezárva

6 KOMMUNIKÁCIÓ TERMINÁL SOROS VONALON Egy terminál használata több készülékhez (alapkiépítés) i Használható 4 ill. 6 pólusú Y csatlakozó. HIBA ÜZEM ERROR RUN KIJELZŐ DISPLAY KILÉP ELFOGAD ESCAPE ENTER KÚSZÁS JOG IRÁNY DIR. START STOP Egy terminál használata több készülékhez (opcionális kiépítés) Előre egyeztetve, opcionálisan: RS-485 Terminál soros vonal kivezetve CST és CSR csatlakozóra is. HIBA ÜZEM ERROR RUN KIJELZŐ DISPLAY KILÉP ELFOGAD ESCAPE ENTER KÚSZÁS JOG IRÁNY DIR. START STOP - 6 -

START STOP Egy terminál használata több készülékhez (opcionális kiépítés) Előre egyeztetve, opcionálisan: RS-485 Terminál

7 KOMMUNIKÁCIÓ CAN VONALON (mester / szolga) Terminál (kijelző) használata nélkül (opcionális kiépítés) Előre egyeztetve, opcionálisan: CAN vonal kivezetve CST és CSR csatlakozóra is. Az első és az utolsó készülékben a lezáró jumperrel a CAN vonalat le kell zárni. (V3D: CAN1, VLD/VHD: CAN2) Egy terminál használata több készülékhez (opcionális kiépítés) Előre egyeztetve, opcionálisan: CAN és RS-485 terminál soros vonal kivezetve CST és CSR csatlakozóra is. Az első és az utolsó készülékben a lezáró jumperrel a CAN vonalat le kell zárni. (V3D: CAN1, VLD/VHD: CAN2) 8 FIGYELEM A terminál csak az így kialakított (előre egyeztetett) készülékhez csatlakoztatható! Ebben a készülékben a CAN vonal nincs kivezetve a CST csatlakozóra. HIBA ÜZEM ERROR RUN KIJELZŐ DISPLAY KILÉP ELFOGAD ESCAPE ENTER KÚSZÁS JOG IRÁNY DIR. START STOP - 7 -

(V3D: CAN1, VLD/VHD: CAN2) Egy terminál használata több készülékhez (opcionális kiépítés) Előre egyeztetve, opcionálisan: CAN és RS-485 terminál soros vonal kivezetve CST és CSR csatlakozóra is.

8 Külön terminál (kijelző) használata minden készülékhez Az első és az utolsó készülékben a lezáró jumperrel a CAN vonalat le kell zárni. (V3D: CAN1, VLD/VHD: CAN2) i Csak 6 pólusú Y csatlakozó használható. HIBA ÜZEM ERROR RUN KIJELZŐ DISPLAY KILÉP ELFOGAD ESCAPE ENTER KÚSZÁS JOG IRÁNY DIR. START STOP - 8 -

(V3D: CAN1, VLD/VHD: CAN2) i Csak 6 pólusú Y csatlakozó használható.

9 KOMMUNIKÁCIÓ RENDSZER SOROS VONALON (távvezérlés) Terminál (kijelző) használata nélkül (opcionális kiépítés) Előre egyeztetve, opcionálisan: RS-485 terminál soros vonal kivezetve CST és CSR csatlakozóra is. Minden frekvenciaváltón aktiválni kell egy RS485 csere beállítású digitális bemenetet. Ez felcseréli a terminál és a rendszer soros vonalat, így a frekvenciaváltók távvezérléssel működtethetők. Az utolsó készülékben a lezáró jumperrel a terminál soros vonalat le kell zárni. (V3D/VLD/VHD: RS1) i A terminál ilyenkor nem használható, csak a digitális bemenet aktiválásának megszüntetése után. + B A 0 RS-485 Külön terminál (kijelző) használata minden készülékhez Az utolsó készülékben a lezáró jumperrel a rendszer soros vonalat le kell zárni. (V3D/VLD/VHD: RS2) i Használható 4 ill. 6 pólusú Y csatlakozó. CST CSR CST CSR CST CSR + B A 0 RS-485 HIBA ERROR ÜZEM RUN KIJELZŐ DISPLAY KILÉP ELFOGAD ESCAPE ENTER KÚSZÁS JOG IRÁNY DIR. START STOP - 9 -

Ez felcseréli a terminál és a rendszer soros vonalat, így a frekvenciaváltók távvezérléssel működtethetők. Az utolsó készülékben a lezáró jumperrel a terminál soros vonalat le kell zárni.

10 KOMMUNIKÁCIÓ CAN ÉS RENDSZER SOROS VONALON (mester / szolga, távvezérlés) Terminál (kijelző) használata nélkül (opcionális kiépítés) Előre egyeztetve, opcionálisan: CAN és RS-485 terminál soros vonal kivezetve CST és CSR csatlakozóra is. A terminállal történő beállítás után minden frekvenciaváltón aktiválni kell egy RS485 csere beállítású digitális bemenetet. Ez felcseréli a terminál és a rendszer soros vonalat, így a frekvenciaváltók távvezérléssel működtethetők. Az első és az utolsó készülékben a lezáró jumperrel a CAN vonalat le kell zárni. (V3D: CAN1, VLD/VHD: CAN2) Az utolsó készülékben a lezáró jumperrel a terminál soros vonalat le kell zárni. (V3D/VLD/VHD: RS1) i A terminál ilyenkor nem használható, csak a digitális bemenet aktiválásának megszüntetése után. + B A 0 RS-485 Külön terminál (kijelző) használata minden készülékhez Az első és az utolsó készülékben a lezáró jumperrel a CAN vonalat le kell zárni. (V3D: CAN1, VLD/VHD: CAN2) Az utolsó készülékben a lezáró jumperrel a rendszer soros vonalat le kell zárni. (V3D/VLD/VHD: RS2) i Csak 6 pólusú Y csatlakozó használható. CST CSR CST CSR CST CSR + B A 0 RS-485 HIBA ERROR ÜZEM RUN KIJELZŐ DISPLAY KILÉP ELFOGAD ESCAPE ENTER KÚSZÁS JOG IRÁNY DIR. START STOP

Ez felcseréli a terminál és a rendszer soros vonalat, így a frekvenciaváltók távvezérléssel működtethetők. Az első és az utolsó készülékben a lezáró jumperrel a CAN vonalat le kell zárni.

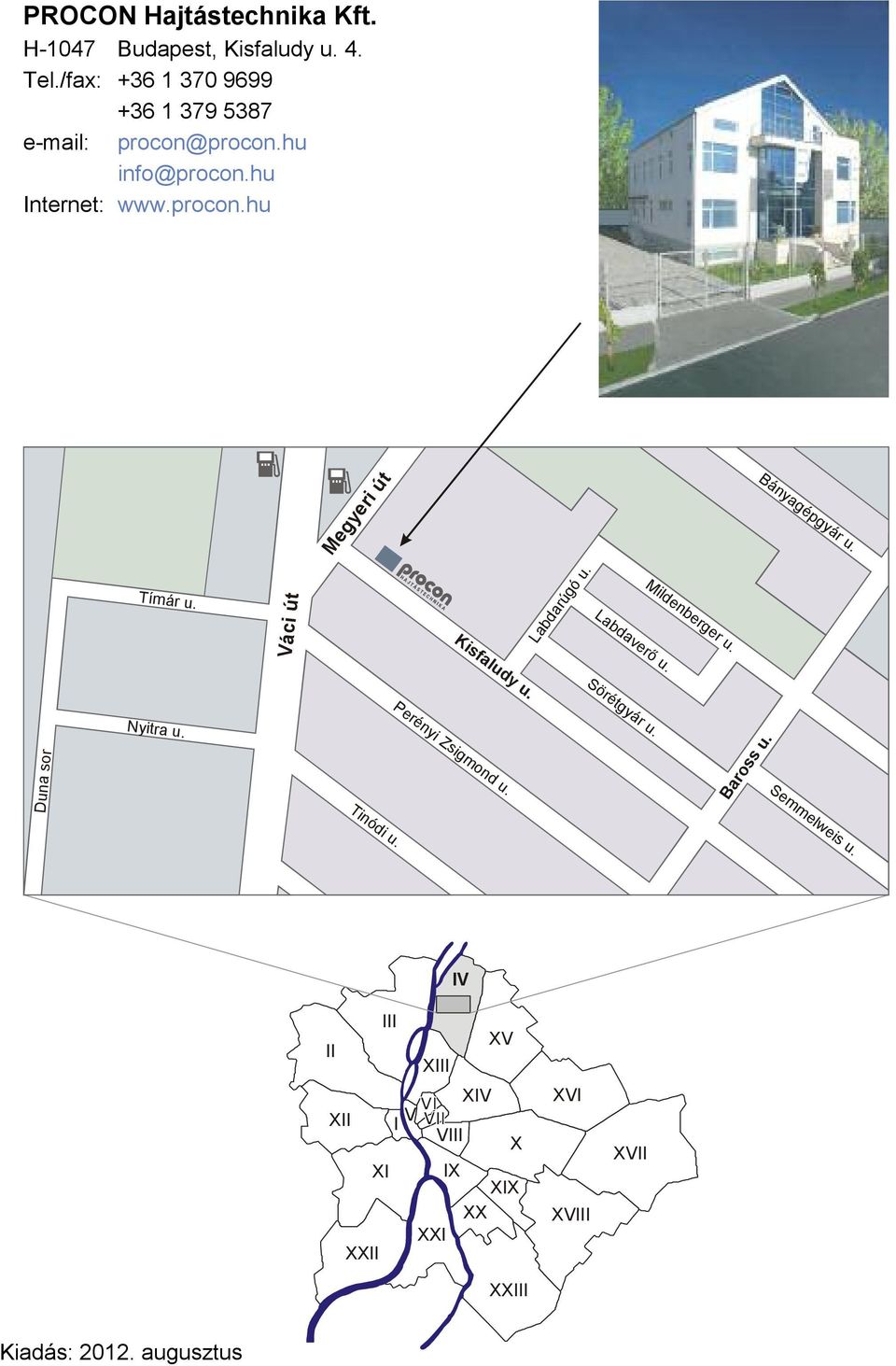

12 PROCON Hajtástechnika Kft. H-1047 Budapest, Kisfaludy u. 4. Tel./fax: procon@procon.hu info@procon.hu Internet: Megyeri út Bányagépgyár u. Tímár u. Váci út Kisfaludy u. Labdarúgó u. Mildenberger u. Labdaverő u. Sörétgyár u. Perényi Zsigmond u. Duna sor Nyitra u. Baross u. Semmelweis u. Tinódi u. II XII XXII XI III V I XIII IV VIII XIV XV X IX XIX XX XXI XXIII XVI XVIII XVII Kiadás: augusztus

Tímár u. Váci út Kisfaludy u. Labdarúgó u. Mildenberger u. Labdaverő u. Sörétgyár u. Perényi Zsigmond u.
