Welcome3 Beléptetőrendszer

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Welcome3 Beléptetőrendszer"

Átírás

1 Welcome Beléptetőrendszer beks Kommunikációs Technika Kft 0, Debrecen, Rákóczi utca

2 Welcome Beléptetőrendszer v.0 Tartalom Ajtónyitó vezérlők... DO--MIF és DO--DES ajtónyitó olvasók főbb jellemzői... AR--MIF segédolvasó főbb jellemzői... DO--MIF, DO--DES, AR--MIF beépítési méretei... DO--MIF, DO--DES AR--MIF felszerelése... 7 DO--DES csatlakozók elrendezése... 8 DO--MIF csatlakozók elrendezése... 9 DO--DES és DO--MIF Főcsatlakozó bekötése B, C struktúra, kétkimenetű tápegység... 0 DO--DES és DO--MIF DIP kapcsolók és jumperek beállítása... Zavarszűrő bekötése... AR--MIF csatlakozók elrendezése... AR--MIF csatlakozóinak bekötése... DO--DES, DO--MIF, AR--MIF készülékek fény és hangjelzései... beks Kft, Debrecen, Rákóczi utca

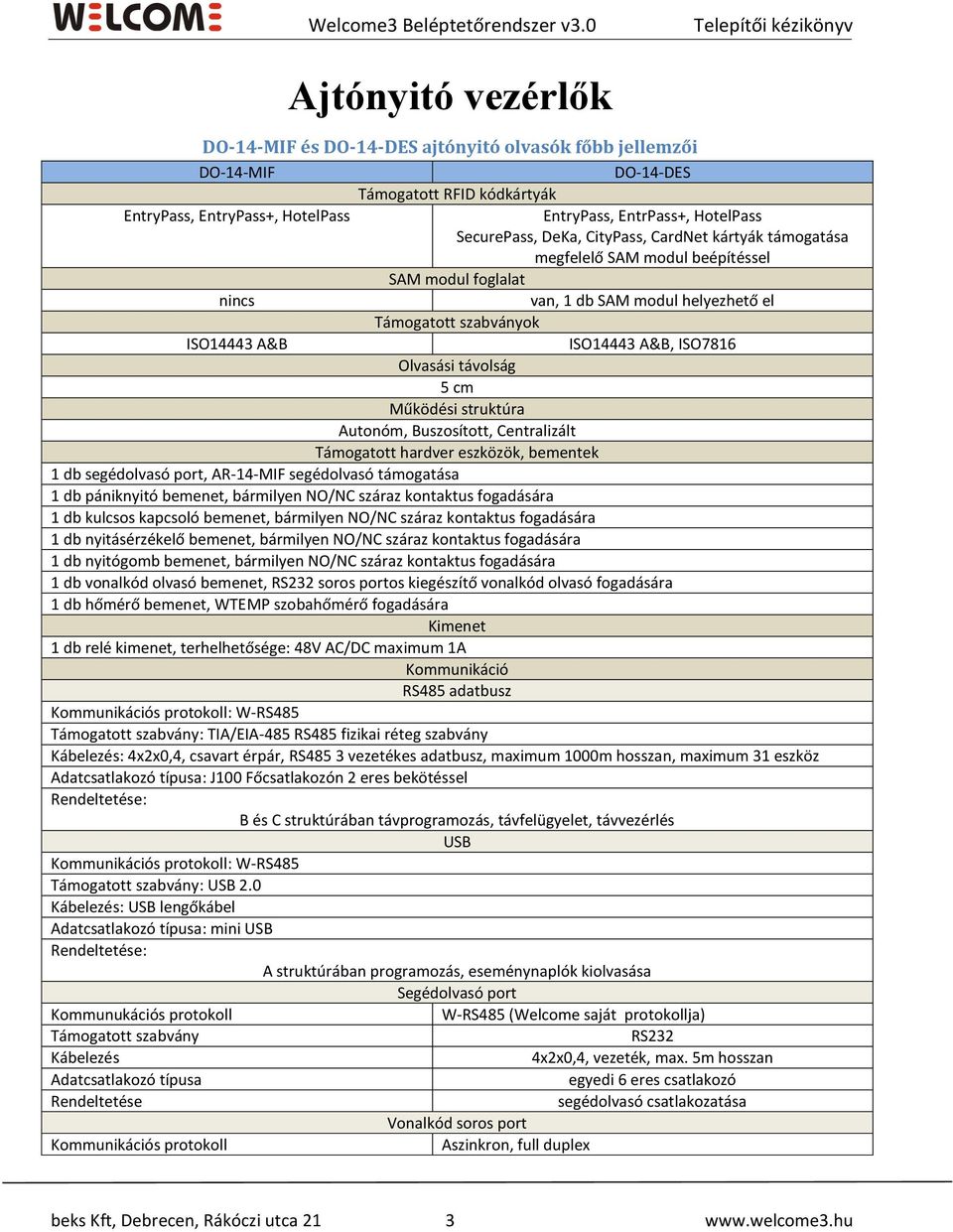

3 Welcome Beléptetőrendszer v.0 Ajtónyitó vezérlők DO--MIF és DO--DES ajtónyitó olvasók főbb jellemzői DO--MIF DO--DES Támogatott RFID kódkártyák EntryPass, EntryPass+, HotelPass EntryPass, EntrPass+, HotelPass SecurePass, DeKa, CityPass, CardNet kártyák támogatása megfelelő SAM modul beépítéssel SAM modul foglalat nincs van, db SAM modul helyezhető el Támogatott szabványok ISO A&B ISO A&B, ISO78 Olvasási távolság cm Működési struktúra Autonóm, Buszosított, Centralizált Támogatott hardver eszközök, bementek db segédolvasó port, AR--MIF segédolvasó támogatása db pániknyitó bemenet, bármilyen NO/NC száraz kontaktus fogadására db kulcsos kapcsoló bemenet, bármilyen NO/NC száraz kontaktus fogadására db nyitásérzékelő bemenet, bármilyen NO/NC száraz kontaktus fogadására db nyitógomb bemenet, bármilyen NO/NC száraz kontaktus fogadására db vonalkód olvasó bemenet, RS soros portos kiegészítő vonalkód olvasó fogadására db hőmérő bemenet, WTEMP szobahőmérő fogadására Kimenet db relé kimenet, terhelhetősége: 8V AC/DC maximum A Kommunikáció RS8 adatbusz Kommunikációs protokoll: W-RS8 Támogatott szabvány: TIA/EIA-8 RS8 fizikai réteg szabvány Kábelezés: xx0,, csavart érpár, RS8 vezetékes adatbusz, maximum 000m hosszan, maximum eszköz Adatcsatlakozó típusa: J00 Főcsatlakozón eres bekötéssel Rendeltetése: B és C struktúrában távprogramozás, távfelügyelet, távvezérlés USB Kommunikációs protokoll: W-RS8 Támogatott szabvány: USB.0 Kábelezés: USB lengőkábel Adatcsatlakozó típusa: mini USB Rendeltetése: A struktúrában programozás, eseménynaplók kiolvasása Segédolvasó port Kommunukációs protokoll W-RS8 (Welcome saját protokollja) Támogatott szabvány RS Kábelezés xx0,, vezeték, max. m hosszan Adatcsatlakozó típusa egyedi eres csatlakozó Rendeltetése segédolvasó csatlakozatása Vonalkód soros port Kommunikációs protokoll Aszinkron, full duplex beks Kft, Debrecen, Rákóczi utca

4 Welcome Beléptetőrendszer v.0 DO--MIF DO--DES Támogatott szabvány RS Kábelezés xx0,, vezeték, max. m hosszan Adatcsatlakozó típusa egyedi eres csatlakozó Rendeltetése vonalkód olvasó csatlakozatása Kijelzések 8 féle hangjelzés db piros és db zöld fényjelzs Memória beléptető pont esemény naplózása hiba esemény tárolása 8 féle mozgási szabály, db mozgási séma Rendszer licenc igénye db beléptetőpont licenc Egyéb Tápellátás és áramfelvétel(segédolvasó és vonalkódolvasó nélkül) 9-V DC, 0,A 9-V DC, 0,A Méretek: xxmm (szxmagxmély Dobozolás: műanyag, nem vízálló Működési hőmérséklet: 0 0 C Szabotázs érzékelő: van AR--MIF segédolvasó főbb jellemzői AR--MIF Támogatott kódkártyák EntryPass, EntryPass+, HotelPass SecurePass, DeKa, CityPass, CardNet kártyák támogatása megfelelő SAM modul beépítéssel SAM modul foglalat nincs a SAM modul beépítése a DO egységben elegendő Támogatott szabványok ISO A&B, ISO78 Olvasási távolság cm Működési struktúra Autonóm, Buszosított, Centralizált Támogatott hardver eszközök, bementek db segédolvasó port, AR--MIF segédolvasó támogatása db vonalkód olvasó bemenet, RS soros portos kiegészítő vonalkód olvasó fogadására db hőmérő bemenet, WTEMP szobahőmérő fogadására Kommunikáció Vezérlő, olvasó port Kommunukációs protokoll W-RS8 (Welcome saját protokollja) Támogatott szabvány RS Kábelezés xx0,, vezeték, max. m hosszan Adatcsatlakozó típusa egyedi eres csatlakozó Rendeltetése Olvasó, vezérlő csatlakozatása beks Kft, Debrecen, Rákóczi utca

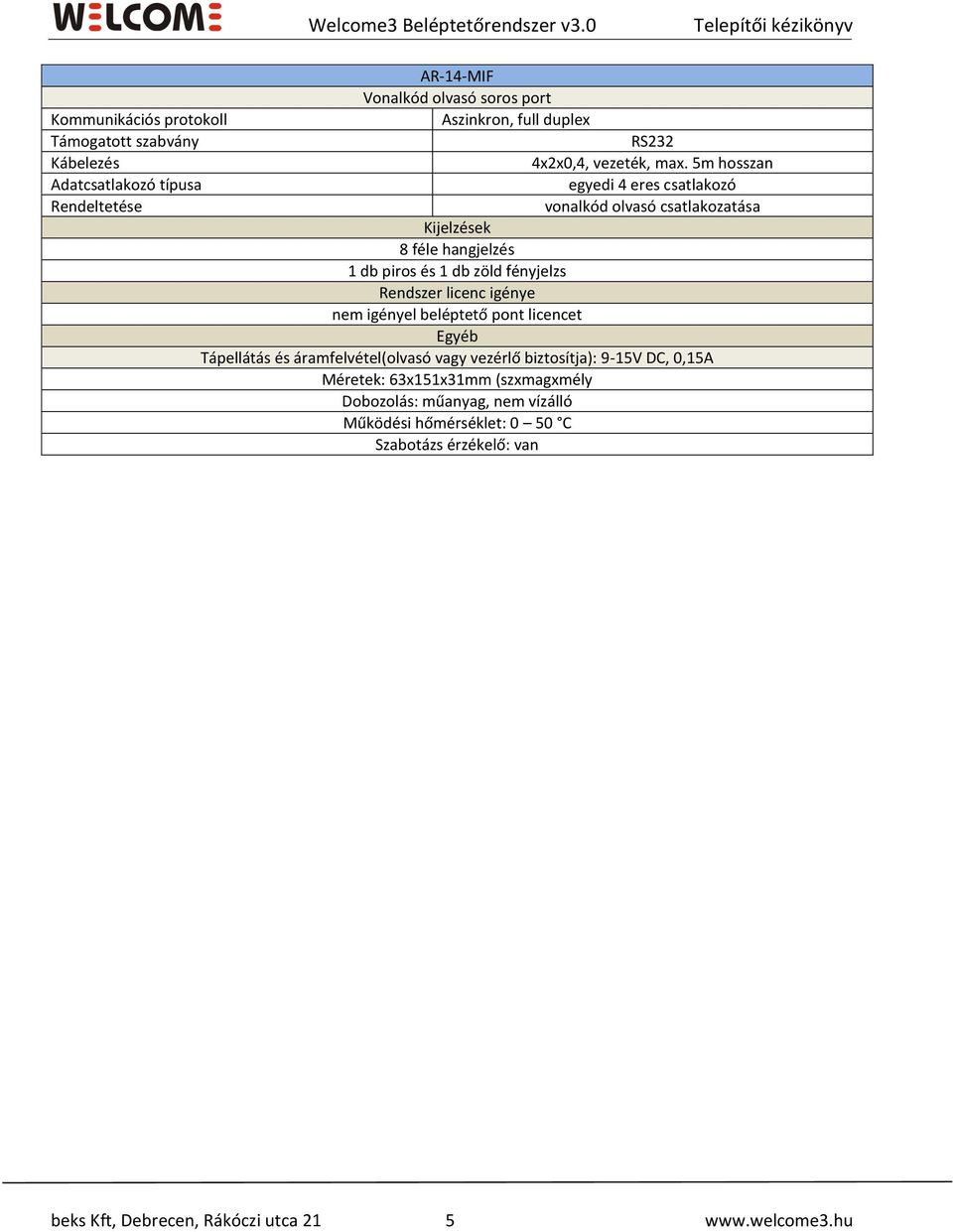

5 Welcome Beléptetőrendszer v.0 AR--MIF Vonalkód olvasó soros port Kommunikációs protokoll Aszinkron, full duplex Támogatott szabvány RS Kábelezés xx0,, vezeték, max. m hosszan Adatcsatlakozó típusa egyedi eres csatlakozó Rendeltetése vonalkód olvasó csatlakozatása Kijelzések 8 féle hangjelzés db piros és db zöld fényjelzs Rendszer licenc igénye nem igényel beléptető pont licencet Egyéb Tápellátás és áramfelvétel(olvasó vagy vezérlő biztosítja): 9-V DC, 0,A Méretek: xxmm (szxmagxmély Dobozolás: műanyag, nem vízálló Működési hőmérséklet: 0 0 C Szabotázs érzékelő: van beks Kft, Debrecen, Rákóczi utca

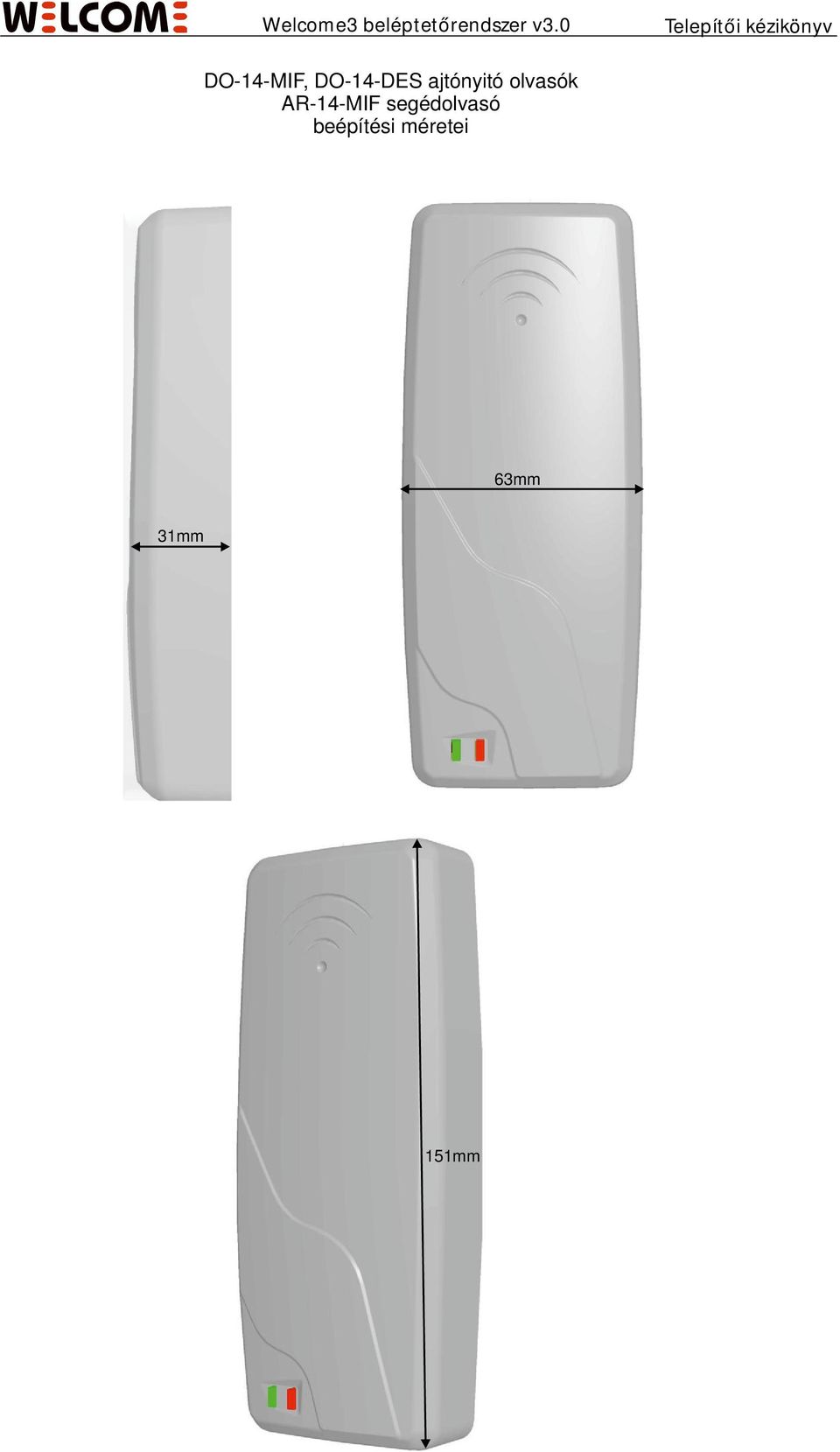

6 DO--MIF, DO--DES ajtónyitó olvasók AR--MIF segédolvasó beépítési méretei mm mm mm

7 DO--MIF, DO--DES ajtónyitó olvasók AR--MIF segédolvasó felszerelése Hátla Kitörhető kábel-bevezető nyílások p Dobozfedél rögzítő csavar helye Dobozfedél rögzítő csavar 7

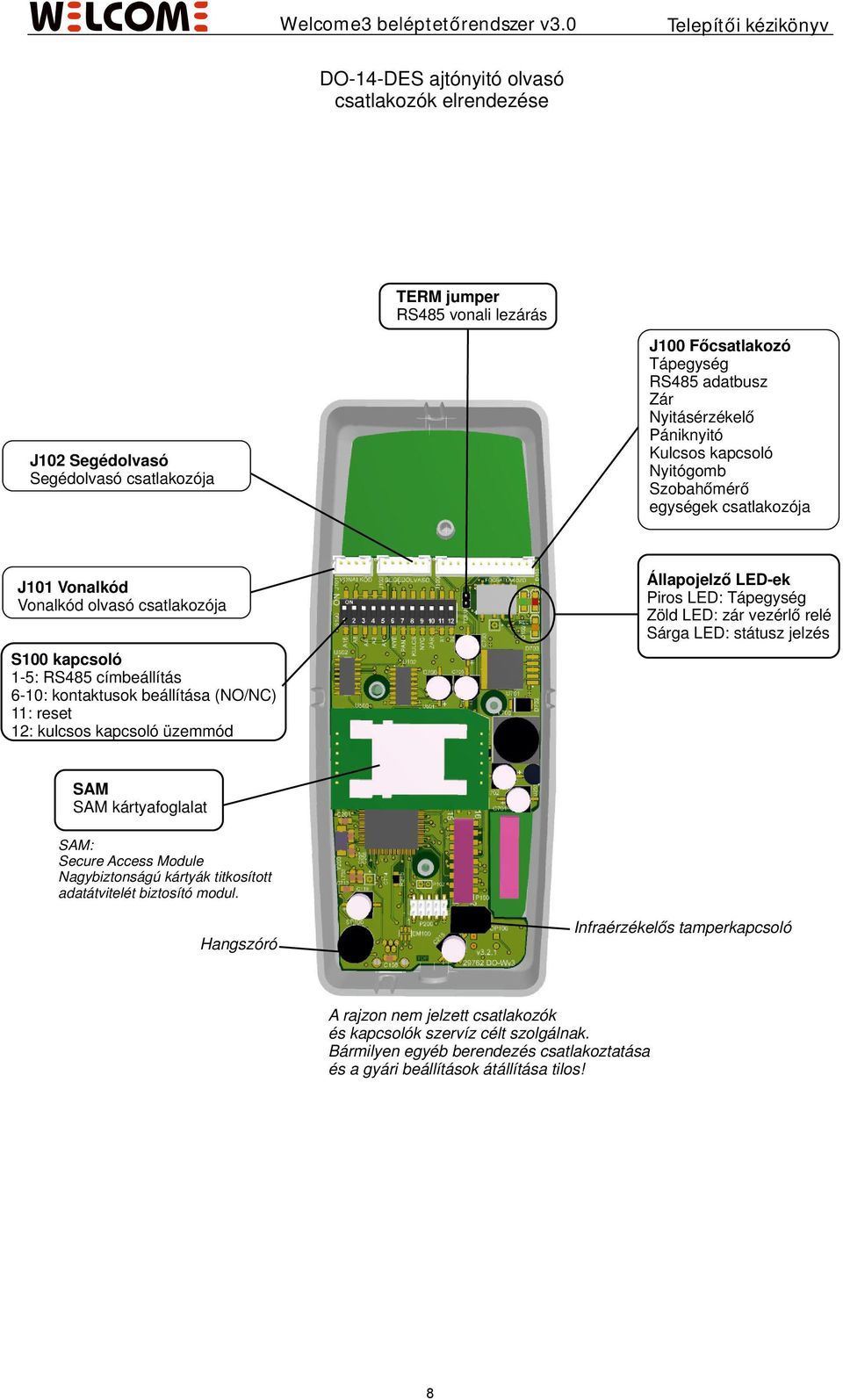

8 DO--DES ajtónyitó olvasó csatlakozók elrendezése TERM jumper RS8 vonali lezárás J00 Főcsatlakozó Tápegység RS8 adatbusz Zár Nyitásérzékelő Pániknyitó Kulcsos kapcsoló Nyitógomb Szobahőmérő egységek csatlakozója J0 Segédolvasó Segédolvasó csatlakozója Állapojelző LED-ek Piros LED: Tápegység Zöld LED: zár vezérlő relé Sárga LED: státusz jelzés J0 Vonalkód Vonalkód olvasó csatlakozója S00 kapcsoló -: RS8 címbeállítás -0: kontaktusok beállítása (NO/NC) : reset : kulcsos kapcsoló üzemmód SAM SAM kártyafoglalat SAM: Secure Access Module Nagybiztonságú kártyák titkosított adatátvitelét biztosító modul. Infraérzékelős tamperkapcsoló Hangszóró A rajzon nem jelzett csatlakozók és kapcsolók szervíz célt szolgálnak. Bármilyen egyéb berendezés csatlakoztatása és a gyári beállítások átállítása tilos! 8

9 DO--MIF ajtónyitó olvasó csatlakozók elrendezése TERM jumper RS8 vonali lezárás J00 Főcsatlakozó Tápegység RS8 adatbusz Zár Nyitásérzékelő Pániknyitó Kulcsos kapcsoló Nyitógomb Szobahőmérő egységek csatlakozója J0 Segédolvasó Segédolvasó csatlakozója Állapojelző LED-ek Piros LED: Tápegység Zöld LED: zár vezérlő relé Sárga LED: státusz jelzés J0 Vonalkód Vonalkód olvasó csatlakozója S00 kapcsoló -: RS8 címbeállítás -0: kontaktusok beállítása (NO/NC) : reset : kulcsos kapcsoló üzemmód Infraérzékelős tamperkapcsoló Hangszóró A rajzon nem jelzett csatlakozók és kapcsolók szervíz célt szolgálnak. Bármilyen egyéb berendezés csatlakoztatása és a gyári beállítások átállítása tilos! 9

10 DO--DES és DO--MIF ajtónyitó olvasók Főcsatlakozó bekötése B, C struktúrában Kétkimenetű tápegységhez J00 Főcsatlakozó bekötése S00 -os kapcsoló: : Alapesetben nyitott (NO) : Alapesetben zárt (NC) Pániknyitó (opcionális) S00 7-es kapcsoló: : Alapesetben nyitott (NO) : Alapesetben zárt (NC) Kulcsos kapcsoló (opcionális) S00 8-as kapcsoló: kulcsos kapcsoló típusa : Alapesetben nyitott (NO) : Alapesetben zárt (NC) S00 -es kapcsoló: kulcsos kapcsoló üzemmódja :Kulcsos kapcsoló aktiváláskor ajtó nyitva (kártya nélkül átléphető) : Kulcsos kapcsoló aktiváláskor ajtó teljesen lezárva (kártyával sem nyitható) Nyitógomb (opcionális) S00 9-es kapcsoló: : Alapesetben nyitott (NO) : Alapesetben zárt (NC) DC tápbemenet +V piros DC tápbemenet - (GND) fekete Zárvezélő relé kontaktus szürke Zárvezérlő relé kontaktus szürke Rs8 busz B kék Rs8 busz A zöld 7 Kontaktus bemenetek közös (+V) fehér 8 Nyitógomb opto bemenet narancs 9 Kulcsos kapcsoló opto bemenet lila 0 Nyitásérzékelő opto bemenet rózsaszín Pániknyitó opto bemenet sárga Szobahőmérő bemenet szürke Zavarszűrő Beépítése kötelező! Lásd Zavarszűrők rajzon Elektromos zár vagy tartómágnes S00 0-es kapcsoló: : Normál zár : Inverz zár Rs8 adatbusz Rs8 A Rs8 B Rs8 közös föld Zár tápbusz V AC vagy DC Zártápkimenet - - V DC + Elektronikatáp-kimenet + C Nyitásérzékelő Elektronika tápbusz Kétkimenetű tápegység WTEMP Szobahőmérő (opcionális) pólusú lengő aljzat (DO-xx tartozék) db cm hosszú 0,mm sodrott vezetékkel szerelve A DO kiegészítő egységek bekötése forrasztással történik. Javasolt külön kötődoboz alklamazása, lásd csövezési rajz. A száraz kontaktusok bekötő kábeleinek típusa nem kritikus, de a hosszuk maximum méter lehet. Az Rs8 Y leágazás függőleges vezetékének (, számú erek) hossza maximum centiméter lehet! A készülék egyedi Rs8 címét az S00 - kapcsolókkal be kell állítani. Amennyiben a készülék az Rs8 busz utolsó eszköze a TERM jumpert fel kell helyezni. 0

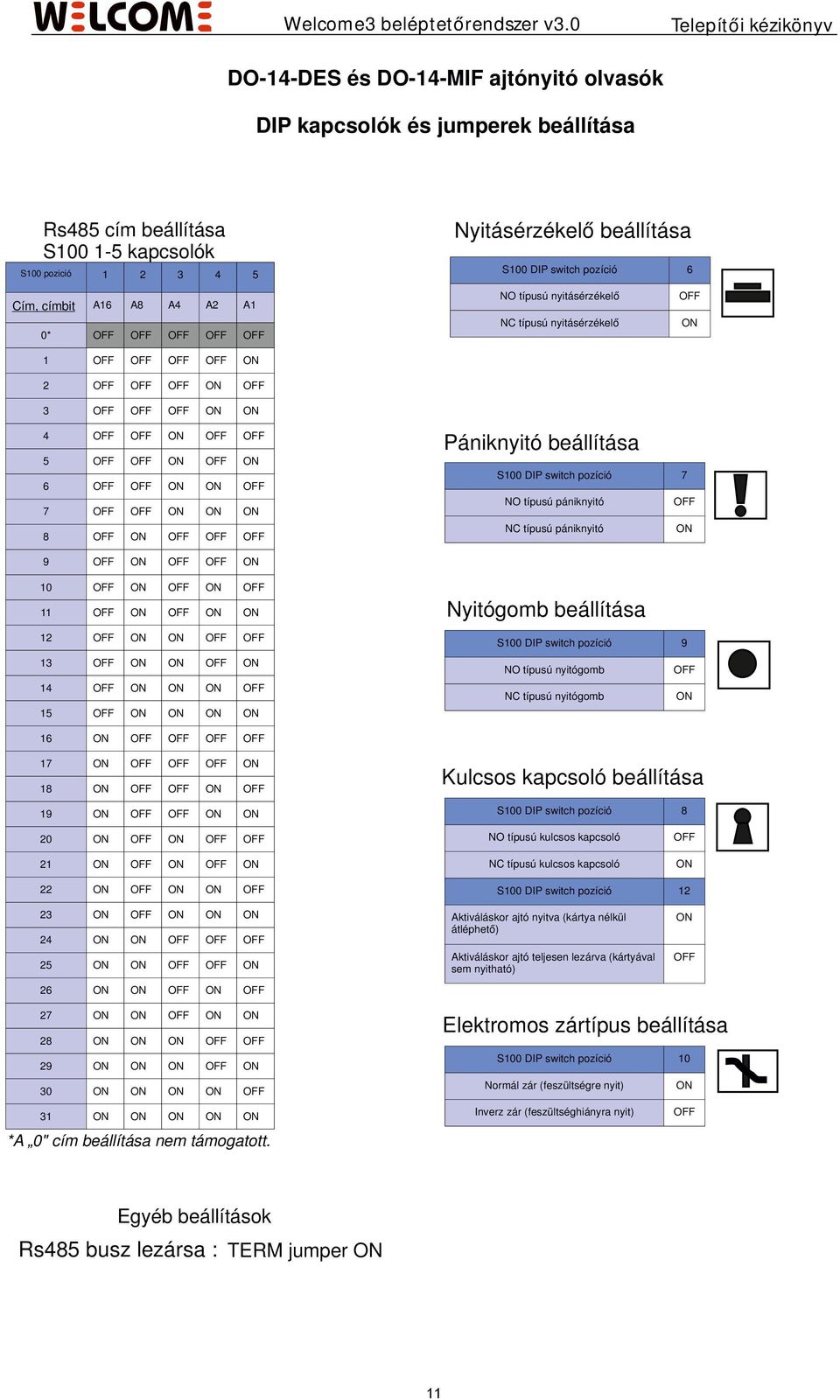

11 DO--DES és DO--MIF ajtónyitó olvasók DIP kapcsolók és jumperek beállítása Rs8 cím beállítása S00 - kapcsolók S00 pozició Nyitásérzékelő beállítása Cím, címbit A A8 A A A 0* S00 DIP switch pozíció NO típusú nyitásérzékelő NC típusú nyitásérzékelő Pániknyitó beállítása S00 DIP switch pozíció 7 NO típusú pániknyitó NC típusú pániknyitó Nyitógomb beállítása S00 DIP switch pozíció 8 S00 DIP switch pozíció 9 NO típusú nyitógomb NC típusú nyitógomb Kulcsos kapcsoló beállítása 0 NO típusú kulcsos kapcsoló NC típusú kulcsos kapcsoló S00 DIP switch pozíció Aktiváláskor ajtó nyitva (kártya nélkül átléphető) Aktiváláskor ajtó teljesen lezárva (kártyával sem nyitható) Elektromos zártípus beállítása *A 0" cím beállítása nem támogatott. Egyéb beállítások Rs8 busz lezársa : TERM jumper S00 DIP switch pozíció 0 Normál zár (feszültségre nyit) Inverz zár (feszültséghiányra nyit)

12 Zárszerkezetek zavarszűrése. DC feszültséggel működő elektromos zárak esetén + Kapcsolt feszültség olvasó felől - Elektromos zár vagy tartómágnes Dióda típusa: N00 vagy hasonló. AC feszültséggel működő elektromos zárak esetén Kapcsolt feszültség AC olvasó felől R Elektromos zár vagy tartómágnes C R ellenállás értéke Ohm, 0. Watt C kondenzátor értéke: 0-80 nf, 0V A zavarszűrő alkatrészek beépítése minden esetben szükséges. Az elektromos zárszerkezet tekercs kapcsolásából eredő EMC és RFI zavaró jelek a beléptető olvasó készülékek hibás működését, súyos esetben meghibásodását okozhatják. A zavarszűrő alkatrészek nem tartozékok, a telepítő biztosítja. A zavarszűrőket a zavarforráshoz minél közelebb, vagyis az elektromos zárnál, annak csatlakozóinál kell elhelyezni!

13 AR--MIF segédolvasó csatlakazók elrendezése v.0.x verzók J Szobahőmérő port D00 Táp jelző LED J RS- Vonalkód olvasó port J AUX Olvasó/vezérlő port Infrás tamper érzékelő Hangszóró

14 AR--MIF segédolvasó csatlkazók bekötése v.0.x verzók Rs Csatlakozó bekötése DC tápkimenet +V max 00mA piros Rs soros vonal RX kék Rs soros vonal TX zöld Tápegység föld (GND) fekete Szobahőmérő (opcionális) WTEMP D00 Piros LED +V Táp visszejlző J -es lengő aljzat csatlakozó pig-tail kábellel (WTEMP tartozék) Rs -es lengő aljzat csatlakozó pig-tail kábellel (külön rendelendő) Vonalkódolvasó bekötés és csatlakozó az alkalmazott típus specifikációja szerint Összekötő kábel hossza maximum méter! Kábel típusa: bármilyen eres 0,-0,-es kábel. GND Segédolvasó port GND RX TX DC IN TX RX +V max 00mA GND GND RX TX Részletes bekötését lásd külön rajzon. TX RX +V +V Welcome olvasó vagy vezérlő készülék pl: DO--MIF AUX -os lengő aljzat csatlakozó cm hosszú 0, keresztmetszetű sodrott, forrasztható pig-tail kábellel (AR--MIF tartozék) A két kábelt egyenesbe kell kötni. Összekötő kábel hossza maximum méter! Kábel típusa: bármilyen eres 0,-0,-es kábel. AUX Csatlakozó bekötése DC tápbemenet +V piros DC tápbemenet +V fehér Rs soros vonal kék Rs soros vonal zöld Tápegység föld (GND) fekete Tápegység föld (GND) fekete A rajzon nem jelzett csatlakozók és kapcsolók szervíz célt szolgálnak. Bármilyen egyéb berendezés csatlakoztatása és a gyári beállítások átállítása tilos!

15 Piros LED Zöld LED DO--DES, DO--MIF, AR--MIF készülékek fény és hangjelzései Ajtó állapotára vonatkozó jelzések lassan villog - A készülék működik, ajtó zárva, kártyára vár folyamatosan világít - Ajtó nyitva sikeres kártyaolvasás után nagyon gyorsan villog sziréna hang folyamatosan világít nagyon gyorsan villog - Kulcsos kapcsoló aktiválva, az ajtó szabadon átjárható. nagyon gyorsan villog - Kulcsos kapcsoló aktiválva, az ajtó teljesen lezárva. folyamatosan világít nagyon gyorsan villog Pániknyitót betörték, ajtó nyitva. dupla csipogó Az ajtó a beállított időn túl is nyitva maradt. hang sziréna hang Az ajtót kártya leolvasása nélkül kinyitották, lehetséges feltörés. Kártya olvasásával kapcsolatos jelzések folyamatosan világít rövid csippanás Érvényes kártya, beléphet folyamatosan világít hosszú mély hang Érvényes kártya, beléphet, de a kártya az anti-pass back szabályt megsértette. (Enyhe anti-pass back beállítás esetén) gyorsan villog hosszú mély hang Rendszeridegen kártya lehúzása történt, elutasítva. lassan villog hosszú mély hang A kártya az anti-pass back szabályt megsértette, belépés elutasítva (Szigorú anti-pass back beállítás esetén). lassan villog rövid mély A kártya a szabályrendszer alapján nem léphet be, vagy érvényessége lejárt, elutasítva. lassan villog sziréna hang A kártya fekete listán szerepel, nem léphet be. Egyéb jelzések, riasztások gyorsan villog gyorsan villog felváltva lassan villog felváltva lassan villog sziréna hang Rendszerhiba lépett fel, értesítse a szervízt. A készülék dobozát kinyitották,szabotázs lehetséges. A jelzések különböző beállításait lásd a Welcome beléptetőrendszer programozói kézikönyvben.
