Bekötési diagramok. Csatlakozó típusok. 2: A.C. típus. 2 vezetékes (Emitter) 1 = L1 3 = N

Átírás

1

2 Bekötési diagramok FT18EL FT13 D.C. FT18 A.C FT18SPFT18SMFTQ D.C. FTQ (relés) 1: NPN/PNP típus 2 vezetékes (Emitter) 1 = Barna / + 3 = Kék / 4 vezetékes 1 = Barna / + 3 = Kék / 4 = Fekete / NPNPNP kimenet/no 2 = Fehér / NPNPNP kimenet/nc Csatlakozó típusok 2: A.C. típus 2 vezetékes (Emitter) 1 = L1 3 = N 4 vezetékes 1 = Barna / L1 3 = Kék / N 4 = Fekete / NO NC állítása H (M12) csatlakozó 3: Relés típus 2 vezetékes (Emitter) 1 = Barna / L1 3 = Kék / N 4 vezetékes 1 = Barna / L1 3 = Kék / N 24 = Relé kontaktus

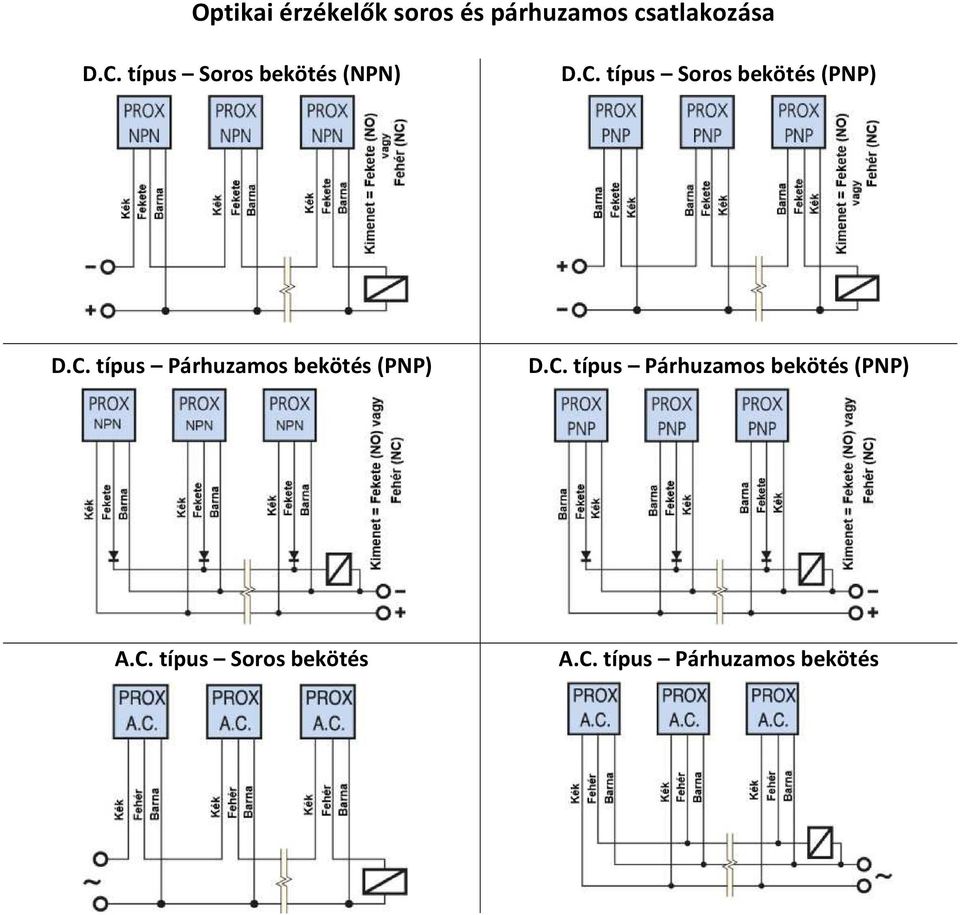

3 Optikai érzékelők soros és párhuzamos csatlakozása D.C. típus Soros bekötés (NPN) D.C. típus Soros bekötés (PNP) D.C. típus Párhuzamos bekötés (PNP) D.C. típus Párhuzamos bekötés (PNP) A.C. típus Soros bekötés A.C. típus Párhuzamos bekötés

4 Az érzékelés fajtái Tárgyreflexiós érzékelés Érzékelés prizmával vagy fényvisszaverő fóliával Adóvevős érzékelés Érzékelés prizmával (polarizált fény) Elérhető típusok FT18SP FT18SM Hengeres (18mm átmérő) M18x1es menet Műanyag vagy nikkelezett réz ház 10 30Vdc tápfeszültség NPN vagy PNP programozhatóés NO+NC statikus kimenet Egyenes és könyök (90 ) kialakítás, vezetékes vagy csatlakozós (M12) kivezetés FT18EL FT18 Hengeres (18mm átmérő) M18x1es menet Műanyag ház (szürke makrolon) 10 30Vdc és Vac tápfeszültség Programozható NO vagy NC kimenet Egyenes és könyök (90 ) kialakítás, vezetékes vagy csatlakozós (M12) kivezetés FTQ Kompakt méret (50x50x18mm) Műanyag ház (szürke ABS) 10 30Vdc tápfeszültség, NPN vagy PNP programozható és NO+NC statikus kimenet Vdc/ac tápfeszültség, relés kimenet Működésjelző (sárga) és stabilitásjelző (zöld) Ledek, ill. érzékenység állítási lehetőség (potméter) minden típusnál Vezetékes vagy csatlakozós (M12) kivezetés

5 Prizmák

6

7 Optikai érzékelők (Ø18mm) Hengeres, menetes, egyenfeszültségű érzékelők 18mm átmérő Egyenes kialakítású, vezetékes típus Érzékelés típusa Tárgyreflexiós Reflexiós (prizma, fényvisszaverő fólia) FT18SP (műanyag házas) FT18SM (fém házas) Kapcsolási távolság (állítható)[cm] Működtető feszültség [Vdc] FT18SPCP20 FT18SPCP50 FT18SPCR FT18SMCP20 FT18SMCP50 FT18SMCR V Kimenet típusa NPN/PNP NO + NC Kapcsolási frekvencia [Hz] Max. kimeneti áram [ma] Feszültségesés [V] Beépített rövidzár védelem Led visszajelzés [Sárga] <1.8 Fényforrás Hőmérséklet határok [ C] Fénytűrés IP védelem IP 67 Kábel [PVC2m] 4x0.25 mm²

8 18mm átmérő Egyenes kialakítású, vezetékes típus Polarizált fénnyel működő reflexiós (prizma) Vevő Fénysorompó (adóvevő) Adó FT18SPCAR FT18SPCBR FT18SPCBE FT18SMCAR FT18SMCBR FT18SMCBE V NPN/PNP NO + NC 400 <1.8 Tápfeszültség jelzés (Piros led) Vörös IP 67 4x0.25 mm² 2X0.50 mm²

9 Optikai érzékelők (Ø18mm) Hengeres, menetes, egyenfeszültségű érzékelők 18mm átmérő Könyök (90 os) kialakítású, vezetékes típus Érzékelés típusa FT18SP (műanyag házas) FT18SM (fém házas) Kapcsolási távolság (állítható) [cm] Működtető feszültség [Vdc] Tárgyreflexiós FT18SPCP20 90 FT18SPCP50 90 FT18SPCR 90 FT18SMCP20 90 FT18SMCP50 90 FT18SMCR V Reflexiós (prizma, fényvisszaverő fólia) Kimenet típusa NPN/PNP NO + NC Kapcsolási frekvencia [Hz] Max. kimeneti áram [ma] Feszültségesés [V] Beépített rövidzár védelem Led visszajelzés [Sárga] Fényforrás Hőmérséklet határok [ C] Fénytűrés < IP védelem IP 67 Kábel [PVC2m] 4x0.25 mm²

10 18mm átmérő Könyök (90 os) kialakítású, vezetékes típus Polarizált fénnyel működő reflexiós (prizma) Vevő Fénysorompó (adóvevő) Adó FT18SPCAR 90 FT18SPCBR 90 FT18SPCBE 90 FT18SMCAR 90 FT18SMCBR 90 FT18SMCBE V NPN/PNP NO + NC 400 <1.8 Tápfeszültség jelzés (Piros led) Vörös IP 67 4x0.25 mm² 2X0.50 mm²

11 Optikai érzékelők (Ø18mm) Hengeres, menetes, egyenfeszültségű érzékelők 18mm átmérő Egyenes kialakítású, csatlakozós típus Érzékelés típusa FT18SP (műanyag házas) FT18SM (fém házas) Kapcsolási távolság (állítható) [cm] Működtető feszültség [Vdc] Tárgyreflexiós FT18SPCP20 H FT18SPCP50 H FT18SPCR H FT18SMCP20 H FT18SMCP50 H FT18SMCR H V Reflexiós (prizma, fényvisszaverő fólia) Kimenet típusa NPN/PNP NO + NC Kapcsolási frekvencia [Hz] Max. kimeneti áram [ma] Feszültségesés [V] Beépített rövidzár védelem Led visszajelzés [Sárga] Fényforrás Hőmérséklet határok [ C] Fénytűrés < IP védelem IP 67 Kábel [PVC2m] 4x0.25 mm²

12 18mm átmérő Egyenes kialakítású, csatlakozós típus Polarizált fénnyel működő reflexiós (prizma) Vevő Fénysorompó (adóvevő) Adó FT18SPCAR H FT18SPCBR H FT18SPCBE H FT18SMCAR H FT18SMCBR H FT18SMCBE H V NPN/PNP NO + NC 400 <1.8 Tápfeszültség jelzés (Piros led) Vörös IP 67 4x0.25 mm² 2X0.50 mm²

13 Optikai érzékelők (Ø18mm) Hengeres, menetes, egyenfeszültségű érzékelők 18mm átmérő Könyök (90 os) kialakítású, csatlakozós típus Érzékelés típusa FT18SP (műanyag házas) FT18SM (fém házas) Kapcsolási távolság (állítható) [cm] Működtető feszültség [Vdc] Tárgyreflexiós FT18SPCP20 90 H FT18SPCP50 90 H FT18SPCR 90 H FT18SMCP20 90 H FT18SMCP50 90 H FT18SMCR 90 H V Reflexiós (prizma, fényvisszaverő fólia) Kimenet típusa NPN/PNP NO + NC Kapcsolási frekvencia [Hz] Max. kimeneti áram [ma] Feszültségesés [V] Beépített rövidzár védelem Led visszajelzés [Sárga] Fényforrás Hőmérséklet határok [ C] Fénytűrés < IP védelem IP 67 Kábel [PVC2m] 4x0.25 mm²

14 18mm átmérő Könyök (90 os) kialakítású, csatlakozós típus Polarizált fénnyel működő reflexiós (prizma) Vevő Fénysorompó (adóvevő) Adó FT18SPCAR 90 H FT18SPCBR 90 H FT18SPCBE 90 H FT18SMCAR 90 H FT18SMCBR 90 H FT18SMCBE 90 H V NPN/PNP NO + NC 400 <1.8 Tápfeszültség jelzés (Piros led) Vörös IP 67 4x0.25 mm² 2X0.50 mm²

15 Optikai érzékelők (Ø18mm) Hengeres, menetes, váltófeszültségű érzékelők 18mm átmérő Egyenes kialakítású, vezetékes és csatlakozós típusok Érzékelés típusa Tárgyreflexiós Reflexiós (prizma, fényvisszaverő fólia) Vezetékes típus Csatlakozós típus Kapcsolási távolság (állítható)[cm] Működtető feszültség [Vac] Kimenet típusa Kapcsolási frekvencia [Hz] Max. kimeneti áram [ma] Beépített rövidzár védelem Led visszajelzés FT18AP2 FT18AP4 FT18AR FT18AP2 H FT18AP4 H FT18AR H Vac NO / NC (kapcsoló) Fényforrás Hőmérséklet határok [ C] Fénytűrés IP védelem IP 67 Ház anyaga Szürke makrolon (Kérésre fém tokozás) Csatlakozó típusa Kábel [PVC2m] H(M12) 3x0.35 mm²

16 18mm átmérő Egyenes kialakítású, vezetékes és csatlakozós típusok Polarizált fénnyel működő reflexiós (prizma) Vevő Fénysorompó (adóvevő) Adó FT18AAR FT18ABR FT18ABE FT18AAR H FT18ABR H FT18ABE H Vac NO / NC (kapcsoló) Tápfeszültség jelzés Vörös IP 67 Szürke makrolon (Kérésre fém tokozás) H(M12) 3X0.35 mm² 2X0.50 mm²

17 Optikai érzékelők (Ø18mm) Hengeres, menetes, váltófeszültségű érzékelők 18mm átmérő Könyök (90 os) kialakítású, vezetékes és csatlakozós típusok Érzékelés típusa Tárgyreflexiós Reflexiós (prizma, fényvisszaverő fólia) Vezetékes típus Csatlakozós típus Kapcsolási távolság (állítható)[cm] Működtető feszültség [Vac] Kimenet típusa Kapcsolási frekvencia [Hz] Max. kimeneti áram [ma] Beépített rövidzár védelem Led visszajelzés FT18AP2 90 FT18AP4 90 FT18AR 90 FT18AP2 90 H FT18AP4 90 H FT18AR 90 H Vac NO / NC (kapcsoló) Fényforrás Hőmérséklet határok [ C] Fénytűrés IP védelem IP 67 Ház anyaga Szürke makrolon (Kérésre fém tokozás) Csatlakozó típusa Kábel [PVC2m] H(M12) 3x0.35 mm²

18 18mm átmérő Könyök (90 os) kialakítású, vezetékes és csatlakozós típusok Polarizált fénnyel működő reflexiós (prizma) Vevő Fénysorompó (adóvevő) Adó FT18AAR 90 FT18ABR 90 FT18SPABE 90 FT18AAR 90 H FT18ABR 90 H FT18SPABE 90 H Vac NO / NC (kapcsoló) Tápfeszültség jelzés Vörös IP 67 Szürke makrolon (Kérésre fém tokozás) H(M12) 3X0.35 mm² 2X0.50 mm²

19 Optikai érzékelők (Ø18mm) Hengeres, menetes, egyenfeszültségű érzékelők 18mm átmérő Egyenes kialakítású, vezetékes típus Érzékelés típusa Tárgyreflexiós Reflexiós (prizma, fényvisszaverő fólia) NPN PNP NO+NC FT18ELCP NPN FT18ELCR NPN NO+NC FT18ELCP PNP FT18ELCR PNP Kapcsolási távolság [cm] Működtető feszültség [Vdc] Kimenet típusa Kapcsolási frekvencia [Hz] Max. kimeneti áram [ma] Feszültségesés [V] Beépített rövidzár védelem Led visszajelzés [Sárga] Fényforrás Hőmérséklet határok [ C] Fénytűrés V NO + NC < IP védelem IP 67 Ház anyaga Kábel [PVC2m] Fekete makrolon 4x0.25 mm²

20 18mm átmérő Egyenes kialakítású, vezetékes típus Polarizált fénnyel működő reflexiós (prizma) Vevő Fénysorompó (adóvevő) Adó FT18ELCAR NPN FT18ELCAR PNP FT18ELCBR NPN FT18ELCBR PNP FT18ELCBE V NO + NC <1.5 Tápfeszültség jelzés (Zöld led) Vörös IP 67 Fekete makrolon 4x0.25 mm² 2X0.50 mm²

21 Optikai érzékelők (Ø18mm) Hengeres, menetes, egyenfeszültségű érzékelők 18mm átmérő Könyök (90 os) kialakítású, vezetékes típus Érzékelés típusa Tárgyreflexiós Reflexiós (prizma, fényvisszaverő fólia) NPN PNP NO+NC FT18ELCP NPN 90 FT18ELCR NPN 90 NO+NC FT18ELCP PNP 90 FT18ELCR PNP 90 Kapcsolási távolság [cm] Működtető feszültség [Vdc] Kimenet típusa Kapcsolási frekvencia [Hz] Max. kimeneti áram [ma] Feszültségesés [V] Beépített rövidzár védelem Led visszajelzés [Sárga] Fényforrás Hőmérséklet határok [ C] Fénytűrés V NO + NC < IP védelem IP 67 Ház anyaga Kábel [PVC2m] Fekete makrolon 4x0.25 mm²

22 18mm átmérő Könyök (90 os) kialakítású, vezetékes típus Polarizált fénnyel működő reflexiós (prizma) Vevő Fénysorompó (adóvevő) Adó FT18ELCAR NPN 90 FT18ELCBR NPN 90 FT18ELCAR PNP 90 FT18ELCBR PNP 90 FT18ELCBE V NO + NC <1.5 Tápfeszültség jelzés (Zöld led) Vörös IP 67 Fekete makrolon 4x0.25 mm² 2X0.50 mm²

23 Optikai érzékelők (Téglatest) Téglatest alakú, egyenfeszültségű érzékelők 18x50x50 Téglatest kialakítású, vezetékes és csatlakozós típusok Érzékelés típusa Tárgyreflexiós Reflexiós (prizma, fényvisszaverő fólia) Vezetékes típus Csatlakozós típus FTQSPCP FTQSPCP H FTQSPCR FTQSPCR H Kapcsolási távolság (állítható)[cm] Működtető feszültség [Vdc] Vdc Kimenet típusa NPN/PNP NO + NC Kapcsolási frekvencia [Hz] Max. kimeneti áram [ma] Beépített rövidzár védelem 400 Led visszajelzés Fényforrás Sárga Zöld Érzékelés visszajelzés Hőmérséklet határok [ C] Fénytűrés IP védelem IP 65 Ház anyaga Szürke ABS Csatlakozó típusa Kábel [PVC2m] H(M12) 4x0.25 mm²

24 18x50x50 Téglatest kialakítású, vezetékes és csatlakozós típusok Polarizált fénnyel működő reflexiós (prizma) Vevő Fénysorompó (adóvevő) Adó FTQSPCAR FTQSPCBR FTQSPCBE FTQSPCAR H FTQSPCBR H FTQSPCBE H Vdc NPN/PNP NO + NC Érzékelés visszajelzés Tápfeszültség jelzés (Piros led) Vörös IP 65 Szürke ABS H(M12) 4x0.25 mm² 2x0.50 mm²

25 Optikai érzékelők (Téglatest) Téglatest alakú, egyen és váltófeszültségű, relés kimenetű érzékelők 18x50x50 Téglatest kialakítású relés kimenetű, vezetékes és csatlakozós típusok Érzékelés típusa Tárgyreflexiós Reflexiós (prizma, fényvisszaverő fólia) Vezetékes típus Csatlakozós típus FTQSPPR FTQSPPR H FTQSPRR FTQSPRR H Kapcsolási távolság (állítható) [cm] Működtető feszültség [Vac,Vdc] Kimenet típusa Kapcsolási frekvencia [Hz] Max. kimeneti áram [ma] Max. tápáram (24Vdc) [ma] Vac/dc RELÉ ON/OFF (Programozható) 10 Relé (1A, 250Vac) <=5 Led visszajelzés Fényforrás Sárga Zöld Érzékelés visszajelzés Hőmérséklet határok [ C] Fénytűrés IP védelem IP 65 Ház anyaga Szürke ABS Csatlakozó típusa Kábel [PVC2m] H(M12) 5x0.35 mm²

26 18x50x50 Téglatest kialakítású relés kimenetű, vezetékes és csatlakozós típusok Polarizált fénnyel működő reflexiós (prizma) Vevő Fénysorompó (adóvevő) Adó FTQSPARR FTQSPBRR FTQSPBER FTQSPARR H FTQSPBRR H FTQSPBER H Vac/dc RELÉ ON/OFF (Programozható) 10 Relé (1A, 250Vac) <=5 Érzékelés visszajelzés <=10 Tápfeszültség jelzés (Piros led) Vörös IP 65 Szürke ABS H(M12) 5x0.35 mm² 2x0.50 mm²

27 Optikai érzékelők (Villás) Villás kialakítású, egyenfeszültségű érzékelők 18x26x40 Villás kialakítású, vezetékes típus Érzékelés típusa NPN PNP NO NC NO NC Kapcsolási távolság Villaköz [mm] Működtető feszültség [Vdc] Max. abszorpció (24Vdc) [ma] Kapcsolási frekvencia [Hz] Max. kimeneti áram [ma] Feszültségesés [V] Beépített rövidzár védelem Led visszajelzés Adóvevős (a villaközben) FT13CF NPN NO FT13CF NPN NC FT13CF PNP NO FT13CF PNP NC V >= <1.5 Érzékelés visszajelzés Fényforrás Hőmérséklet határok [ C] Fénytűrés (napfény); >3000 Lux (izzós lámpa) IP védelem IP 67 Ház anyaga Kábel [PVC2m] Nikkelezett réz 3x0.25 mm²

28 Optikai érzékelők (Optikai szálas, Ø18mm) Hengeres kialakítású, optikai szálas, egyenfeszültségű érzékelők 18mm átmérő Érzékelés típusa Vezetékes típus Csatlakozós típus Kapcsolási távolság [mm] Működtető feszültség [Vdc] Optikai szálas érzékelés FT18SMCFR FT18SMCFR H Optikai szál függő 10 30V Kimenet típusa NPN/PNP NO + NC Kapcsolási frekvencia [Hz] Max. kimeneti áram [ma] Feszültségesés [V] Beépített rövidzár védelem Led visszajelzés [Sárga] Fényforrás Hőmérséklet határok [ C] Fénytűrés 400 < IP védelem IP 65 Ház anyaga Kábel [PVC2m] Csatlakozós típus Nikkelezett réz (kérésre AISI 303) 4x0.25 mm² H(M12)

29 Az optikai érzékelők jelleggörbéi FT18ELCP FT18SMCP20 / FT18SPCP20 / FT18AP2 FT18SMCP50 / FT18SPCP50 / FT18AP4 FT18SMCR/FT18SPCR/FT18ELCR/ FT18AR FT18SMCAR/FT18SPCAR/FT18ELCAR/ FT18AAR FT18SM/SPCBE + FT18SM/SPCBR FT18ABE + FT18ABR FT18ELCBE + FT18ELCBR FTQCP / FTQPR FTQCR / FTQRR FTQCAR / FTQARR FTQCBE / FTQCBR FTQBER + FTQBRR
