1 StP Műszaki Fejlesztő, Gyártó és Kereskedelmi Kft. StP Proximity olvasók és terminálok v.4.0 Elérhetőségek 1158 Budapest, Késmárk u Telefon: ; Fax: info@stp.hu Technikai segítség: support@stp.hu Web:

2 Tartalomjegyzék 1. Kontrollerek és olvasók Kártyaolvasók olvasási távolság szerint Kártyaolvasók vezérlőtípus szerint Proximity kártyák TIRISTM kártya Mifare kártya Indala kártya TIRIS olvasók Falra szerelhető olvasó v.5.4, SK03 kontrollerhez Falra szerelhető buszos olvasó v.1.5, SK03-08 kontrollerhez Falra szerelhető olvasó v.5.4, SK02 kontrollerhez Falra szerelhető olvasó v.1.4, SK02 kontrollerhez TIRIS beépíthető olvasó, SK02 kontrollerhez TIRIS 50/70 cm-es olvasó Álló keretantenna 70cm Földbe építhető keretantenna 50cm Konzolra szerelhető antenna 30cm Olvasó elektronika bekötése Mifare olvasók Falra szerelhető Mifare olvasó v.1.5, SK03 kontrollerhez Falra szerelhető Mifare buszos olvasó v.1.5, SK03-08 kontrollerhez Indala falra szerelhető olvasó v ST03-V16 Vandálbiztos pinkód IP kontrollerhez ST08-V16 Vandálbiztos pinkód Buszos kontrollerhez ST03-M16 Munkaidő terminál IP kontrollerhez /20

3 1. Kontrollerek és olvasók Ez a dokumentáció az StP Kft. által gyártott proximity kártyaolvasók műszaki adatait tartalmazza. Jelenleg saját gyártású olvasó TIRIS, Mifare, valamint Indala kártyarendszerhez van. Ezekhez a kártyaolvasókhoz háromféle vezérlő használható. Az SK03 IP kontroller, az SK03-08 buszos kontroller és az SComplex vezérlő. Az SK03 típusjelű IP kontrollerrel egy belépési pont egy vagy két kártyaolvasója kezelhető, ahol az egyik a be-, a másik a ki irányú forgalmat szabályozza. Ez a kontroller típus TIRIS, Mifare vagy Indala kártyaolvasókat fogadhat. Az SK03-08 típusjelű kontroller nyolc darab SC485-ös buszos kártyaolvasó fogadására alkalmas, egy vagy kétirányú beléptetési pontok kialakítására. SK03-08 kontroller TIRIS vagy Mifare buszos kártyaolvasókhoz használható. Az SC01 típusjelű SComplex vezérlőhöz, az IP kontrollerrel megegyezően, egy vagy két TIRIS, Mifare vagy Indala kártyaolvasó köthető egy vagy kétirányú beléptetési pont kialakítására Kártyaolvasók olvasási távolság szerint Olvasási távolság TIRIS IP TXX-03 TIRIS buszos T10-08 Mifare IP M05-03 Mifare buszos M05-08 Indala 5cm 10cm 15cm 20cm 30cm 50cm 70cm x x x x x x x x x x 3/20

4 1.2. Kártyaolvasók vezérlőtípus szerint Olvasótípus Vezérlőtípus T10-03 T15-03 T20-03 T25-03 T10-08 T30-08 T50-08 T70-08 M05-03 M05-08 I10-03 SK03 x x x x x x SK03-08 x x x x x SC01 x x x x x x 2. Proximity kártyák A felhasználó kérésére a kártya megszemélyesítését cégünk elvégzi. A kártya a felhasználó által meghatározott fix ábrák és szövegek mellett személyenként változó adatokat is tartalmazhat. A kinyomtatott és vékony fóliával borított öntapadó papírt olyan technikával préseljük rá a kártyára, mely tartós tapadást biztosít és a kártyát nem károsítja TIRIS TM kártya Előnye: Kivitele esztétikus vékony fehér Többféle olvasótípus, nagy olvasási távolság (10-70cm) Hátránya: Magasabb ára (ISO 7810 szabvány) 86 x 54 x 1,3 mm fehér o C o C vízálló 2.2. Mifare kártya Előnye: Magas biztonsági szintű Kivitele esztétikus, vékony fehér Kedvező ára 4/20

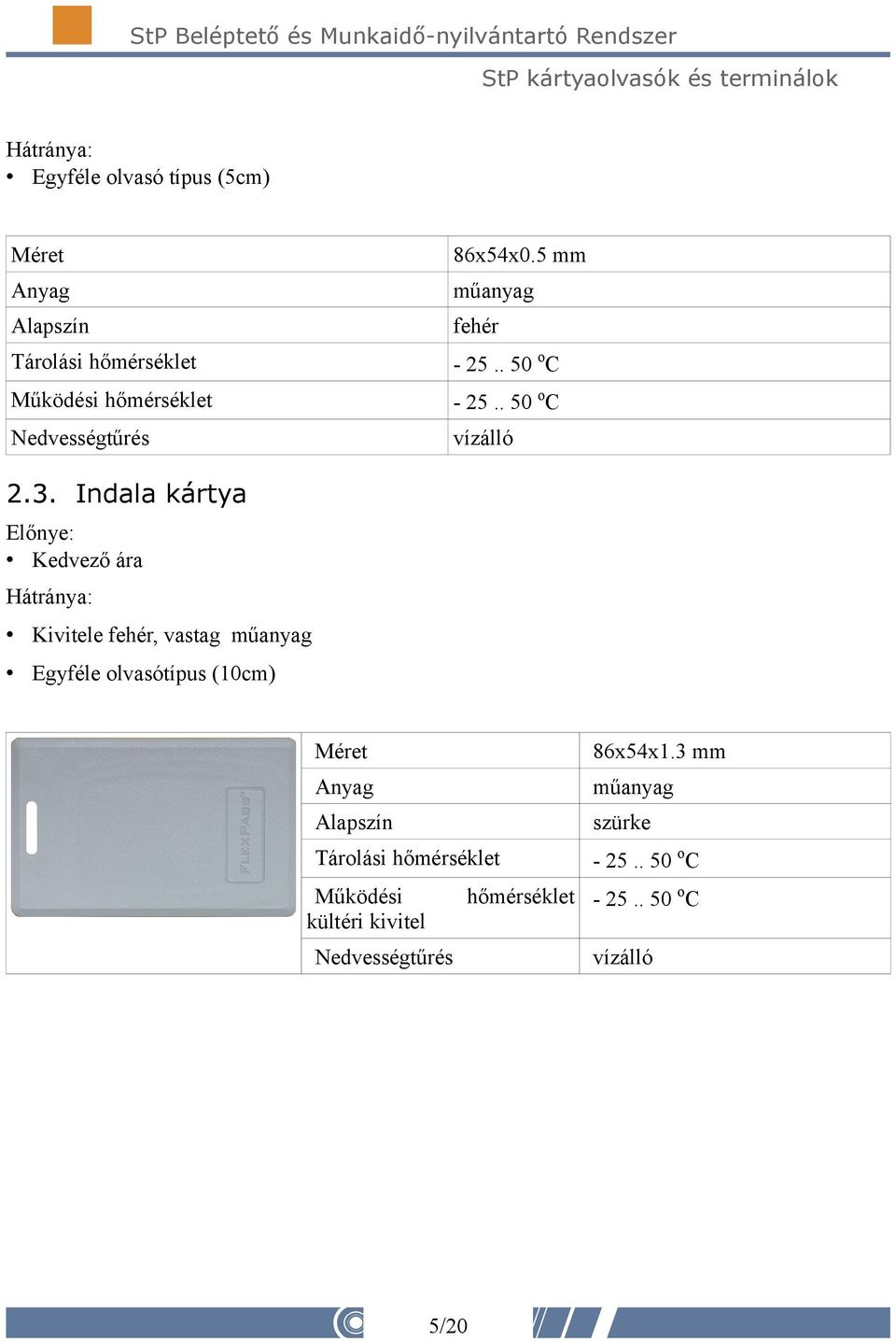

5 Hátránya: Egyféle olvasó típus (5cm) 86x54x0.5 mm fehér o C o C vízálló 2.3. Indala kártya Előnye: Kedvező ára Hátránya: Kivitele fehér, vastag Egyféle olvasótípus (10cm) kültéri kivitel 86x54x1.3 mm szürke o C o C vízálló 5/20

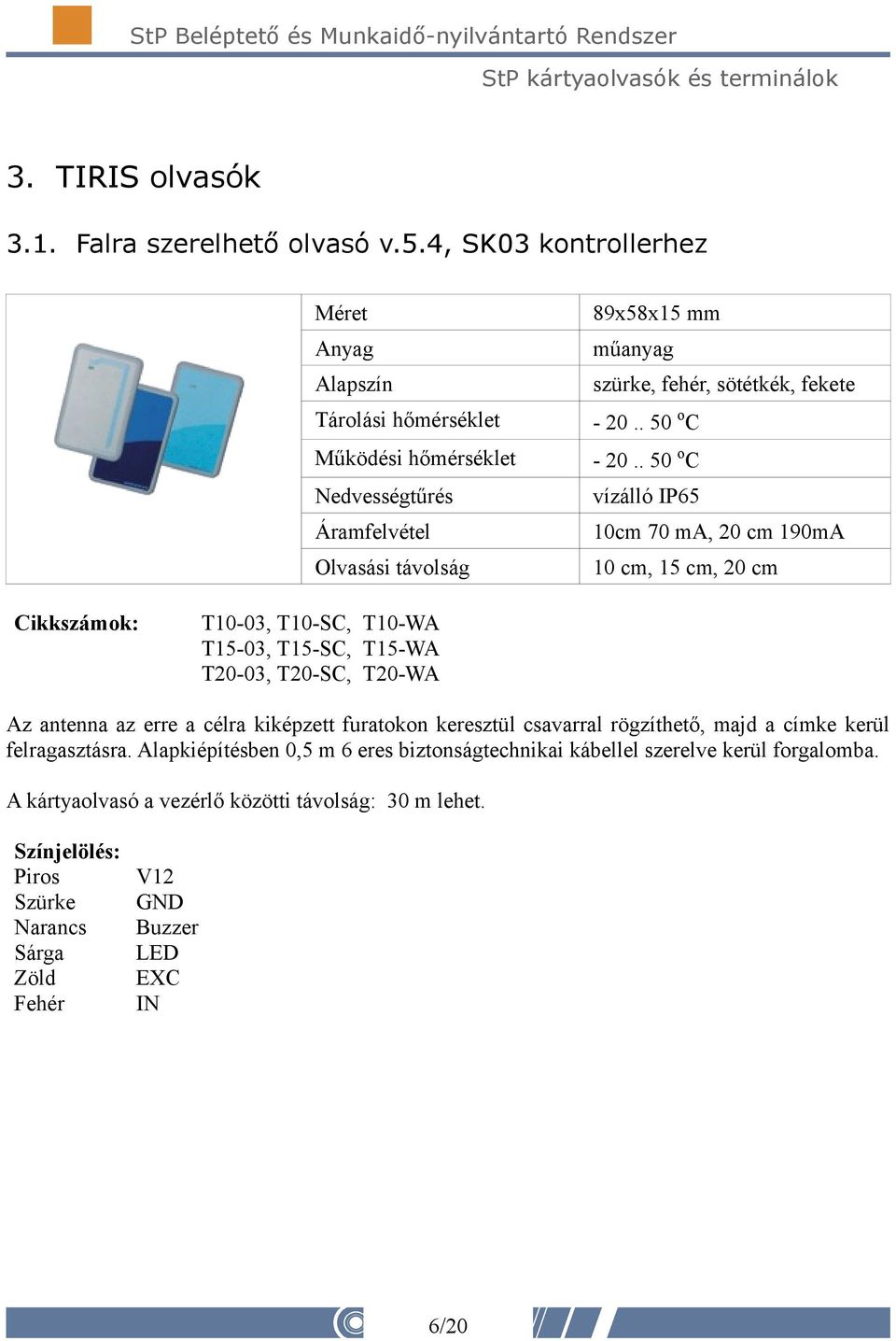

6 3. TIRIS olvasók 3.1. Falra szerelhető olvasó v.5.4, SK03 kontrollerhez Áramfelvétel 89x58x15 mm szürke, fehér, sötétkék, fekete o C o C vízálló IP65 10cm 70 ma, 20 cm 190mA 10 cm, 15 cm, 20 cm Cikkszámok: T10-03, T10-SC, T10-WA T15-03, T15-SC, T15-WA T20-03, T20-SC, T20-WA Az antenna az erre a célra kiképzett furatokon keresztül csavarral rögzíthető, majd a címke kerül felragasztásra. Alapkiépítésben 0,5 m 6 eres biztonságtechnikai kábellel szerelve kerül forgalomba. A kártyaolvasó a vezérlő közötti távolság: 30 m lehet. Színjelölés: Piros Szürke Narancs Sárga Zöld Fehér V12 GND Buzzer LED EXC IN 6/20

7 3.2. Falra szerelhető buszos olvasó v.1.5, SK03-08 kontrollerhez Kábelezéshez CAT5 kábel használatos. Olvasók közötti távolság 1,2 km. Áramfelvétel 89x58x15 mm szürke, fehér, sötétkék, fekete o C IP ma 10 cm Cikkszámok: T10-08 Fúrósablon és bekötés Az antenna az erre a célra kiképzett furatokon keresztül csavarral rögzíthető, majd a címke kerül felragasztásra. 7/20

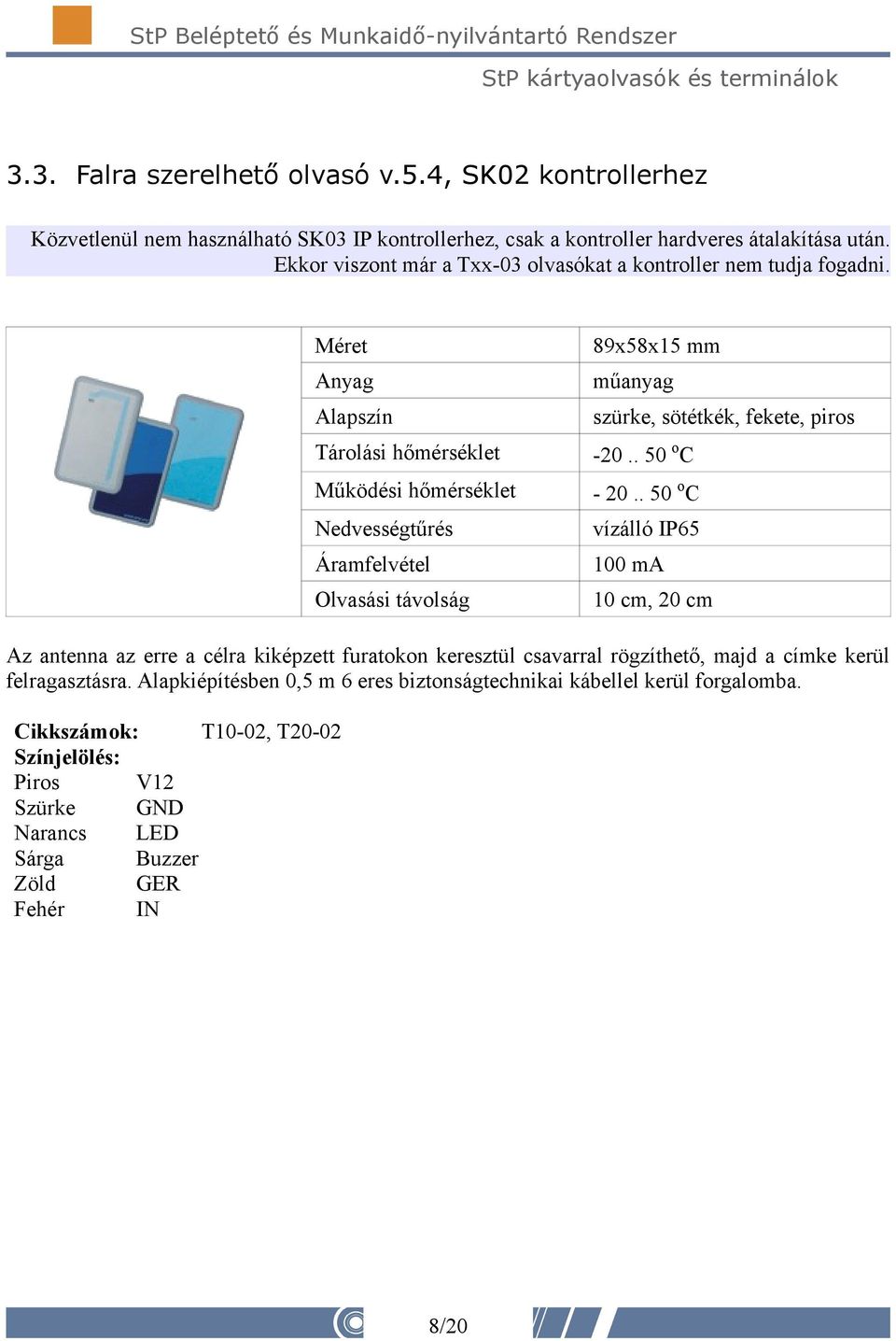

8 3.3. Falra szerelhető olvasó v.5.4, SK02 kontrollerhez Közvetlenül nem használható SK03 IP kontrollerhez, csak a kontroller hardveres átalakítása után. Ekkor viszont már a Txx-03 olvasókat a kontroller nem tudja fogadni. Áramfelvétel 89x58x15 mm szürke, sötétkék, fekete, piros o C o C vízálló IP ma 10 cm, 20 cm Az antenna az erre a célra kiképzett furatokon keresztül csavarral rögzíthető, majd a címke kerül felragasztásra. Alapkiépítésben 0,5 m 6 eres biztonságtechnikai kábellel kerül forgalomba. Cikkszámok: T10-02, T20-02 Színjelölés: Piros V12 Szürke GND Narancs LED Sárga Buzzer Zöld GER Fehér IN 8/20

9 3.4. Falra szerelhető olvasó v.1.4, SK02 kontrollerhez kültéri kivitel beltéri kivitel kültéri beltéri Áramfelvétel 135x92x25 mm bézs o C IP65 IP ma 10 cm, 20 cm Az antenna asztalra helyezhető, vagy a fedél lepattintásával az erre a célra kiképzett furatokon keresztül csavarral rögzíthető. Bekötési rajz: VER1.0 VER2.2 V12 IN GER GND BUZ LED V12 IN GER GND BUZ LED 9/20

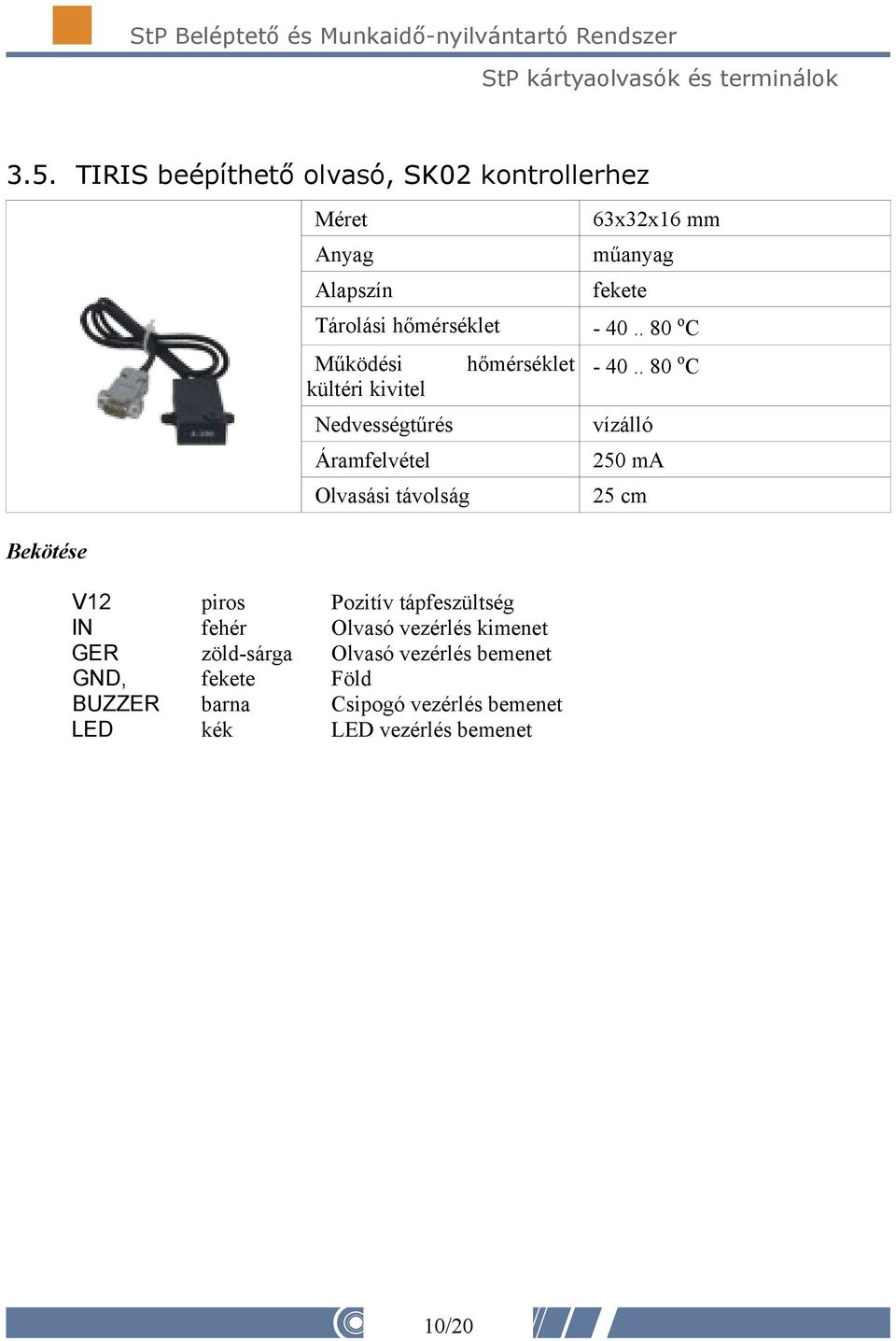

10 3.5. TIRIS beépíthető olvasó, SK02 kontrollerhez kültéri kivitel Áramfelvétel 63x32x16 mm fekete vízálló 250 ma 25 cm Bekötése V12 piros Pozitív tápfeszültség IN fehér Olvasó vezérlés kimenet GER zöld-sárga Olvasó vezérlés bemenet GND, fekete Föld BUZZER barna Csipogó vezérlés bemenet LED kék LED vezérlés bemenet 10/20

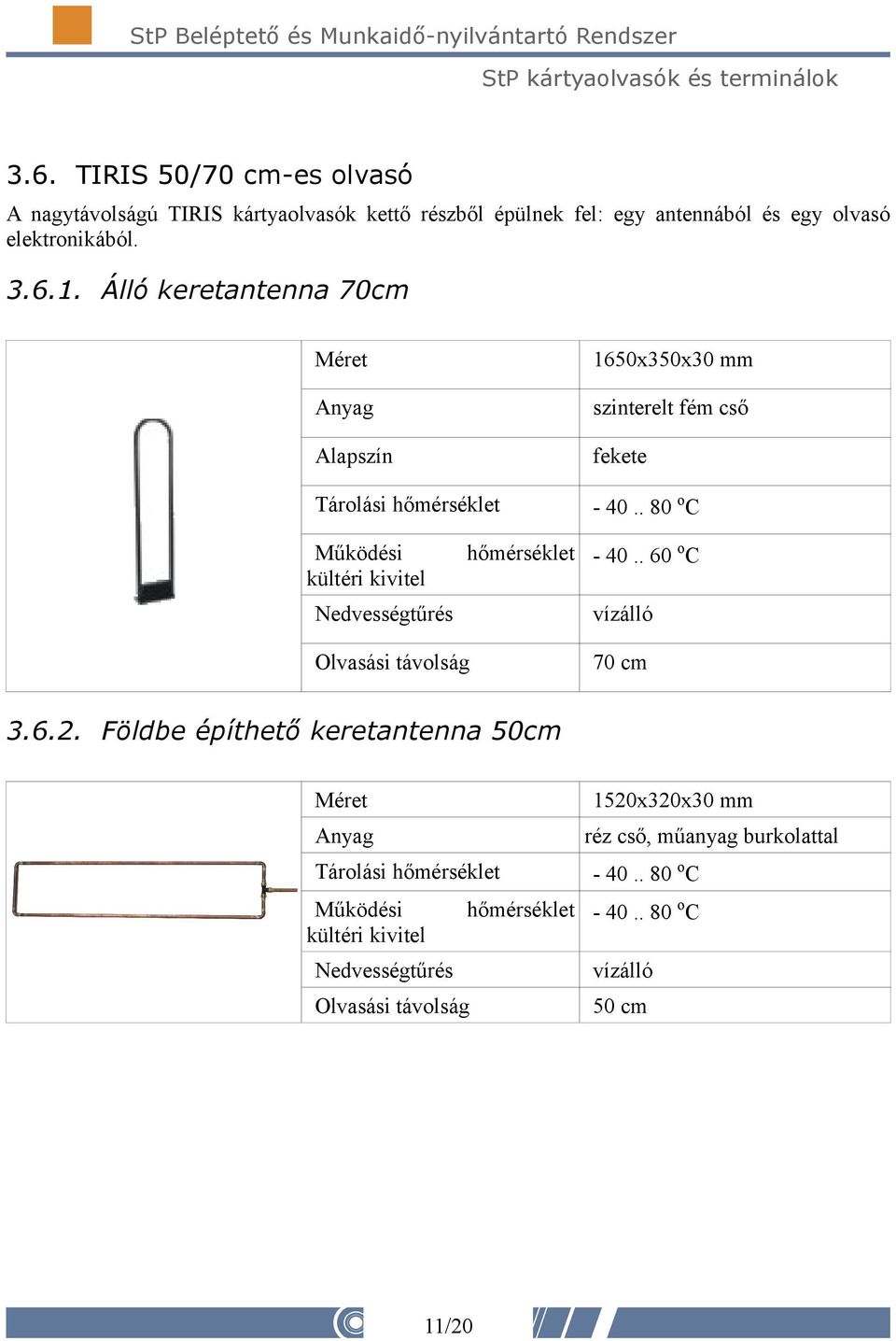

11 3.6. TIRIS 50/70 cm-es olvasó A nagytávolságú TIRIS kártyaolvasók kettő részből épülnek fel: egy antennából és egy olvasó elektronikából Álló keretantenna 70cm kültéri kivitel 1650x350x30 mm szinterelt fém cső fekete o C vízálló 70 cm Földbe építhető keretantenna 50cm kültéri kivitel 1520x320x30 mm réz cső, burkolattal vízálló 50 cm 11/20

12 Konzolra szerelhető antenna 30cm kültéri kivitel 200x120x40 mm o C IP65 30 cm Tápfeszültség 18-24V Áramfelvétel 700mA Formájával, kivitelének minőségével beltéri és kültéri használatra egyaránt alkalmas. A nagy hatótávolságú antenna teljes magasságában képes a kártyák olvasására, ezért gépjármű beléptetésre használható. 12/20

13 Olvasó elektronika bekötése Az elektronika IP65-ös dobozba kerül beszerelésre, a vezetékek tömszelencéken keresztül csatlakoznak be a dobozba. Névlegesen 24V -os 1,5A es tápfeszültségről működik. A tápvezeték telepítésekor figyelni kell a vezeték ellenállása miatt bekövetkező feszültség esésre!! Az olvasó elektronika SC485-ös buszon keresztül csatlakozik a kontrollerhez. Az SC485-ös busz kialakításához CAT5-ös kábel kell. Csatlakozó feliratok / bekötés GND Tápegység föld +24V 24 V a tápegységről EARTH SC485_IN_A/B, SC485_OUT_A/B ANT1, ANT2 OUT1 / IN1, OUT2 / IN2, OUT3 / IN3 Érintésvédelmi földelés SC485-ös busz bekötési helye Antenna kábel bekötési helye Tetszőlegesen konfigurálható be- és kimenetek (OC, max 1A) NO, COM, NC Vezérléshez relé kivezetés (Max kapcsolható feszültség : 100V / 2A) LED, BUZ Olvasást jelző kimenetek (OC, max 1A) 13/20

14 Sabotage (GND) 12V LED funkciók: SC_485_LINK Run_Prog / NoiseLevel GER READ Szabotázs jelző csatlakozási helye Teszteléshez 12V kimenet Ha világít, vagy villog aktív az SC485-ös kommunikáció (villogás függ a kommunikáció aktivitásától) Piros LED villogása a program futását mutatja, villogás gyakorisága a mért zajszintet mutatja. minél nagyobb frekvenciával villog annál nagyobb a zajszint. (Csak elinduláskor méri a zajszintet!) Sárga LED a gerjesztés időpontjait mutatja (villog a gerjesztés ütemében) Zöld LED az olvasást jelzi (világít, ha kártyakódot olvasott.) 14/20

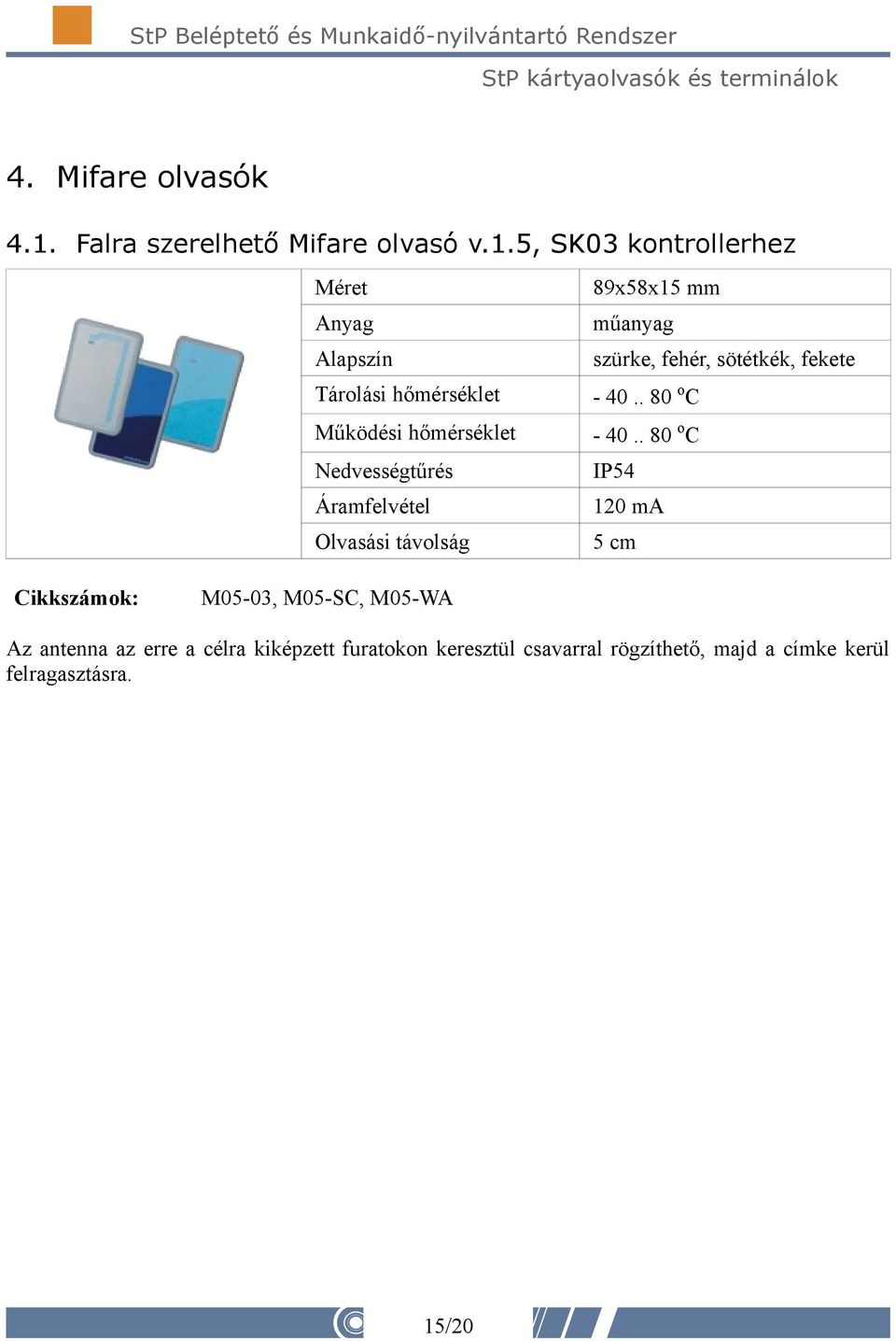

15 4. Mifare olvasók 4.1. Falra szerelhető Mifare olvasó v.1.5, SK03 kontrollerhez Áramfelvétel 89x58x15 mm szürke, fehér, sötétkék, fekete IP ma 5 cm Cikkszámok: M05-03, M05-SC, M05-WA Az antenna az erre a célra kiképzett furatokon keresztül csavarral rögzíthető, majd a címke kerül felragasztásra. 15/20

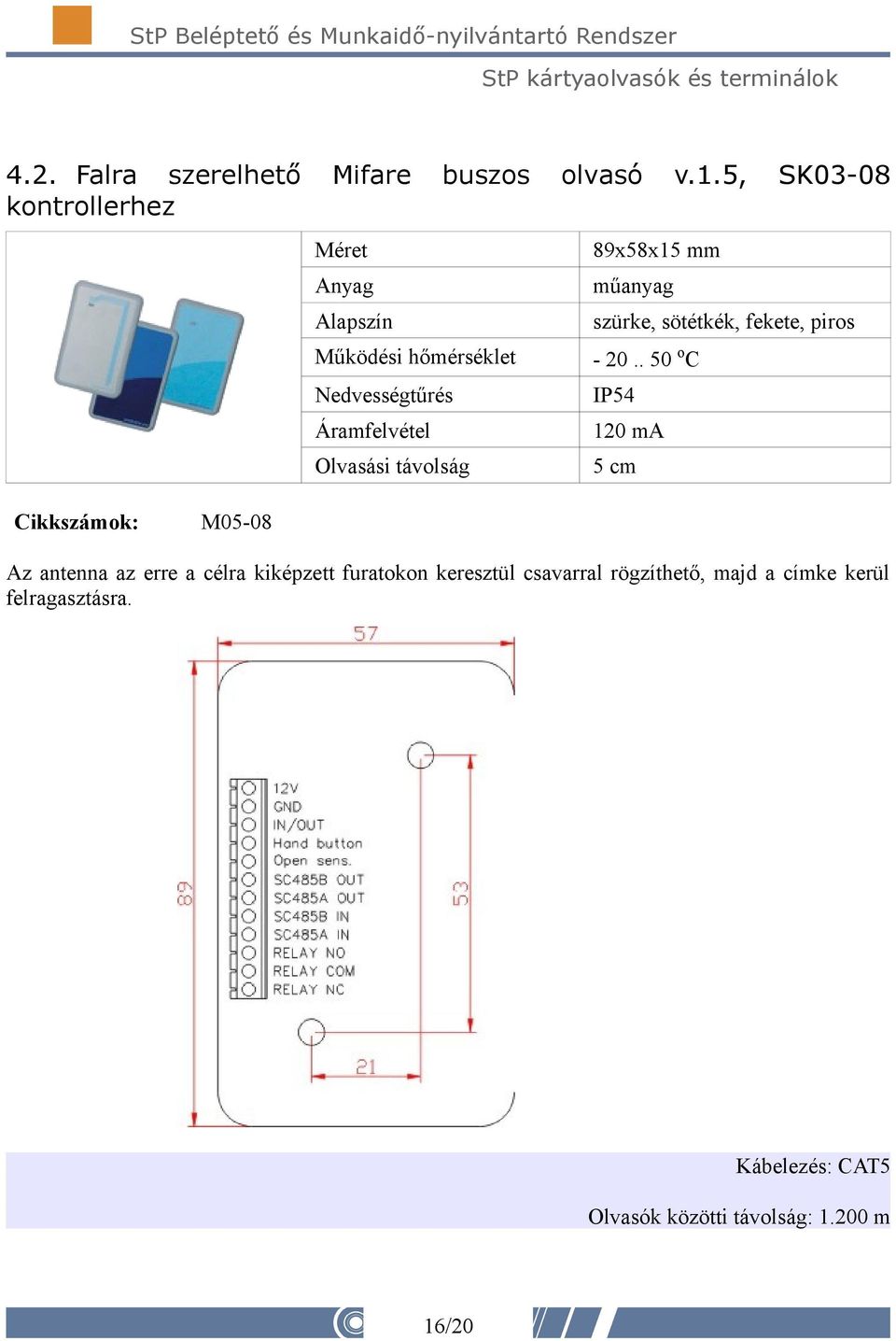

16 4.2. Falra szerelhető Mifare buszos olvasó v.1.5, SK03-08 kontrollerhez Áramfelvétel 89x58x15 mm szürke, sötétkék, fekete, piros o C IP ma 5 cm Cikkszámok: M05-08 Az antenna az erre a célra kiképzett furatokon keresztül csavarral rögzíthető, majd a címke kerül felragasztásra. Kábelezés: CAT5 Olvasók közötti távolság: m 16/20

17 5. Indala falra szerelhető olvasó v.1.4 kültéri kivitel beltéri kivitel kültéri kivitel beltéri kivitel Áramfelvétel 135x92x25 mm bézs o C IP65 IP ma 10 cm Az antenna a fedél lepattintásával az erre a célra kiképzett furatokon keresztül csavarral rögzíthető. 17/20

18 Bekötési rajz VER2.3 V12 IN GER GND BUZ LED Bekötés V12 IN GER GND BUZ LED Pozitív tápfeszültség Olvasó vezérlés kimenet Olvasó vezérlés bemenet Föld Csipogó vezérlés bemenet LED vezérlés bemenet 18/20

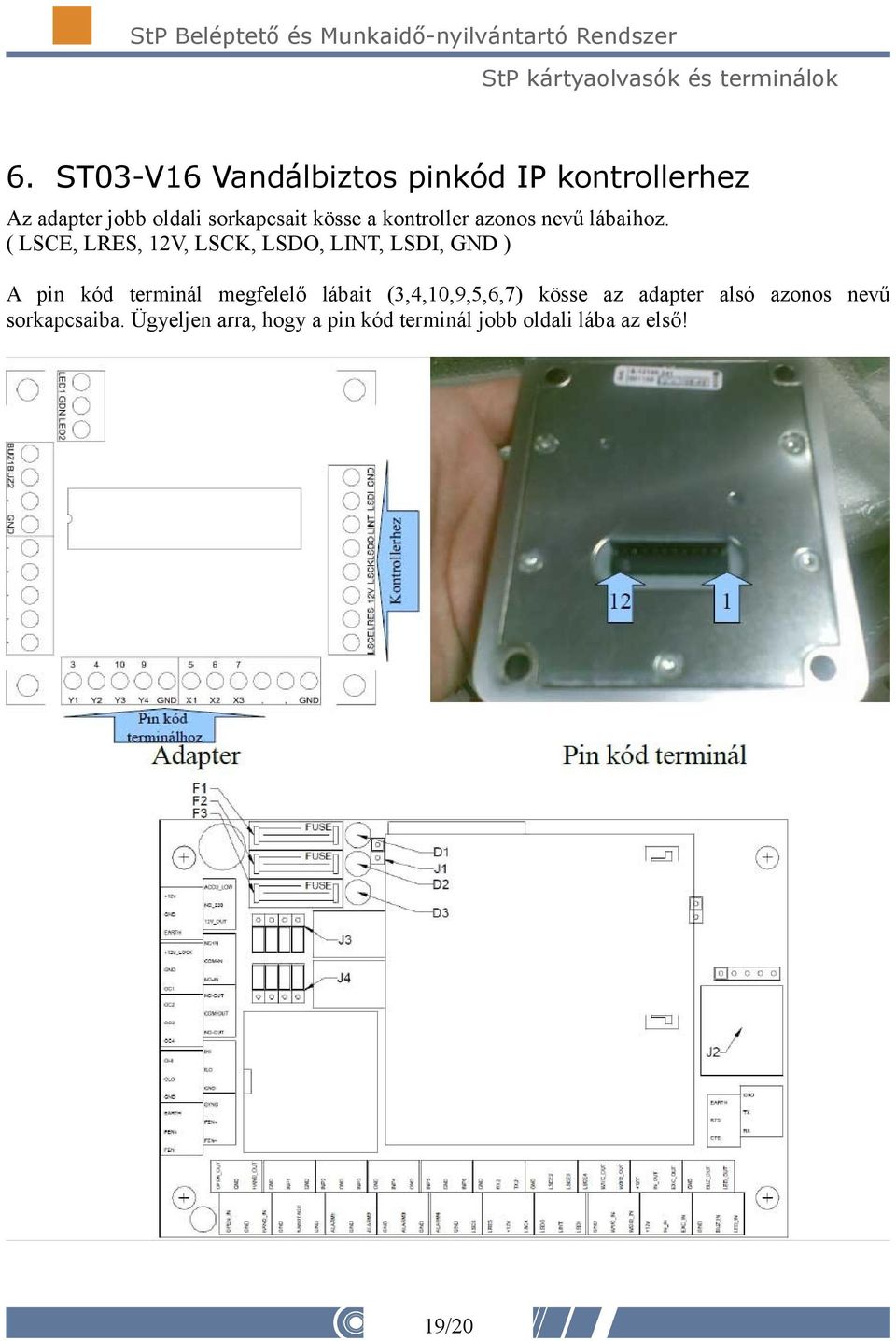

19 6. ST03-V16 Vandálbiztos pinkód IP kontrollerhez Az adapter jobb oldali sorkapcsait kösse a kontroller azonos nevű lábaihoz. ( LSCE, LRES, 12V, LSCK, LSDO, LINT, LSDI, GND ) A pin kód terminál megfelelő lábait (3,4,10,9,5,6,7) kösse az adapter alsó azonos nevű sorkapcsaiba. Ügyeljen arra, hogy a pin kód terminál jobb oldali lába az első! 19/20

20 7. ST08-V16 Vandálbiztos pinkód Buszos kontrollerhez A Vandálbiztos pinkódhoz tartozó kártyaolvasó csatlakozójával kell összekötni. 8. ST03-M16 Munkaidő terminál IP kontrollerhez A kontroller azonos nevű sorkapcsaiba kell kötni. 20/20
