1 Multi-20 modul Felhasználói dokumentáció. Készítette: Parrag László Jóváhagyta: Rubin Informatikai Zrt. 49 Budapest, Egressy út 7-2. telefon: ; fax: web:

2 Tartalom. Termék leírás Háromfunkciós bemenetek Háromfunkciós be-, kimenetek Kétfunkciós be-, kimenetek LED-es jelzések Multi-IO kártya bekötése Multi-IO kártya LED-ek Hőmérő szenzor bekötése Műszaki adatlap... 8 Oldal / 8

3 . Termék leírás A Multi-20 kártya 8 darab három funkciós bemenettel, 8 darab három funkciós be-, kimenettel, és 4 darab két funkciós kimenettel rendelkezik. Mechanikailag a CPU modul bővítőbuszához kapcsolható, amellyel USB interfészen keresztül kommunikál, így maximum 5 db fűzhető fel egy gyökér-hub-ra. A kártya felismerése automatikus, cím-konfigurálást nem igényel. Az IO pontok csatlakoztatása bontható sorkapcsokon keresztül történik. A kártya képes tápfeszültség kiadására is... Háromfunkciós bemenetek A háromfunkciós bemenetek a bemenő jelet automatikusan 3 különböző módon mérik egy időben. Konfigurálást nem igényel. A felhasználó eldöntheti, hogy melyik eredményt használja fel az installáció függvényében. A bemenő jel lehet kontaktus vagy OC/OD típusú tranzisztor kimenet, vagy digitális feszültség kimenet is. Ebben az esetben a bemenet belső felhúzást tartalmaz. Értéke a bináris bemenet állapotokban látszik. A bemenő jel lehet frekvencia kimenetű hőmérő. Ennek értéke a frekvencia bemenet állapotok között látszik. A hőmérőt meghajtó tápfeszültséget a kártya biztosítja. A bemenet minden digitális jelet vág 3,3V-ra. Az alacsony szint 0,66V-ig, a magas szint 2,64V-tól stabil. A bemenő jel lehet még 0-0V analóg feszültség jel is. Ennek mérése galvanikusan nem leválasztott módon történik. Az analóg bemenet kalibrált. Pontossága 0 bit. Ennek értéke az analóg bemenet állapotokban látszik..2. Háromfunkciós be-, kimenetek A háromfunkciós be-, kimenetek induláskor bemeneti módban működik. A bemenő jel lehet kontaktus vagy OC/OD típusú tranzisztor kimenet, vagy digitális feszültség kimenet is. Ebben az esetben a bemenet belső felhúzást tartalmaz. Értéke a bináris bemenet állapotokban látszik. Oldal 2 / 8

4 A bemenet minden digitális jelet vág 3,3V-ra. Az alacsony szint 0,66V-ig, a magas szint 2,64V-tól stabil. A kimenet első állapot beállításakor bemeneti módból kimenetbe kapcsol. Ez lehet digitális vagy analóg kimeneti mód is. Ezek után a pont már nem kapcsolható vissza bemeneti módba, csak a kártya újraindításával. A kimenet darlington-oc típusú relé meghajtására is alkalmas típus 0,5A-ig. A kimeneti meghajtás visszarúgás ellen diódával védett. Bináris kimeneti módban a kimenet állapota statikus alacsony vagy magas. Analóg kimeneti módban a kimenet khz PWM jelet ad ki. Ez kiegészítő modulokkal alakítható más típusú jellé, pl. 0-0V feszültség vagy 0-20mA áram jellé. A kimenet 0-0 skálán vezérelhető..3. Kétfunkciós be-, kimenetek A modul további 4 db olyan be-, kimenettel is rendelkezik, amelyek nem képesek analóg jel kiadására. Ezek működésére az előző fejezetben leírtak érvényesek..4. LED-es jelzések Az előlapon található egy tápfeszültség jelző PWR LED. A STAT LED a processzor üzemmódját jelzi. Az s-es villogás a normál üzemet, az ennél gyorsabb villogás az USB-n nem kapcsolódott állapotot jelzi. Az RXD LED a modul által vett, a TXD LED a küldött csomagokat jelzi felvillanással. A villanás hossza nem arányos a küldött csomag hosszával! Oldal 3 / 8

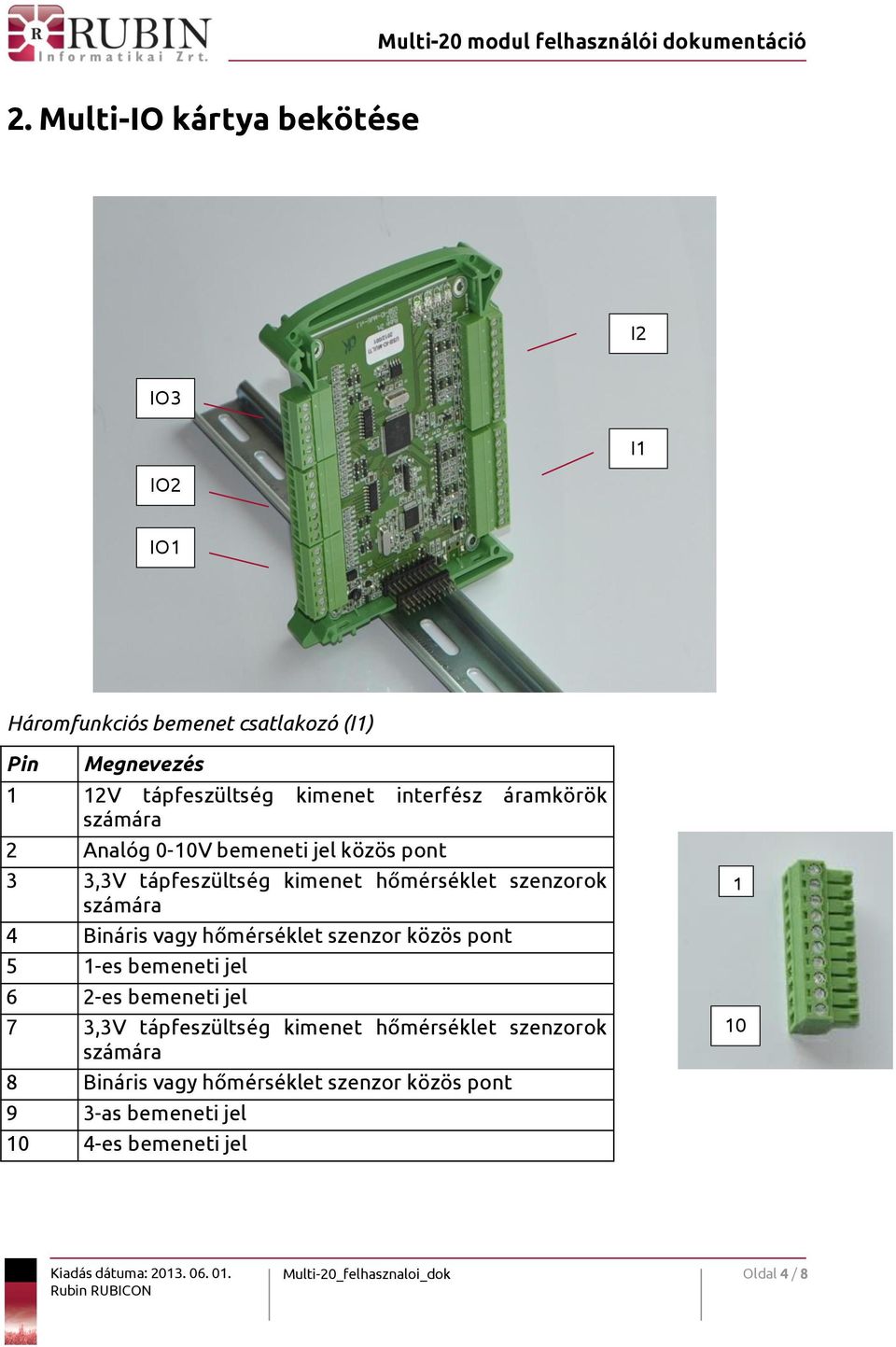

5 2. Multi-IO kártya bekötése I2 IO3 IO2 I IO Háromfunkciós bemenet csatlakozó (I) Pin Megnevezés 2V tápfeszültség kimenet interfész áramkörök 2 Analóg 0-0V bemeneti jel közös pont 3 3,3V tápfeszültség kimenet hőmérséklet szenzorok 4 Bináris vagy hőmérséklet szenzor közös pont 5 -es bemeneti jel 6 2-es bemeneti jel 7 3,3V tápfeszültség kimenet hőmérséklet szenzorok 8 Bináris vagy hőmérséklet szenzor közös pont 9 3-as bemeneti jel 0 4-es bemeneti jel 0 Oldal 4 / 8

6 Háromfunkciós bemenet csatlakozó (I2) Pin Megnevezés 2V tápfeszültség kimenet interfész áramkörök 2 Analóg 0-0V bemeneti jel közös pont 3 3,3V tápfeszültség kimenet hőmérséklet szenzorok 4 Bináris vagy hőmérséklet szenzor közös pont 5 5-ös bemeneti jel 6 6-os bemeneti jel 7 3,3V tápfeszültség kimenet hőmérséklet szenzorok 8 Bináris vagy hőmérséklet szenzor közös pont 9 7-es bemeneti jel 0 8-as bemeneti jel 0 Háromfunkciós be-, kimenet csatlakozó (IO) Pin Megnevezés Be-, kimenet közös pont 2 2-es bemenet vagy 4-es digitális vagy analóg kimenet 3 -es bemenet vagy 3-as digitális vagy analóg kimenet 4 Be-, kimenet közös pont 5 0-es bemenet vagy 2-es digitális vagy analóg kimenet 6 9-es bemenet vagy -es digitális vagy analóg kimenet 7 2V tápfeszültség kimenet interfész áramkörök 7 Háromfunkciós be-, kimenet csatlakozó (IO2) Pin Megnevezés Be-, kimenet közös pont 2 6-os bemenet vagy 8-as digitális vagy analóg kimenet 3 5-ös bemenet vagy 7-es digitális vagy analóg kimenet 4 Be-, kimenet közös pont 5 4-es bemenet vagy 6-os digitális vagy analóg kimenet 7 Oldal 5 / 8

7 6 3-as bemenet vagy 5-ös digitális vagy analóg kimenet 7 2V tápfeszültség kimenet interfész áramkörök Kétfunkciós be-, kimenet csatlakozó (IO3) Pin Megnevezés Be-, kimenet közös pont 2 20-as bemenet vagy 2-es digitális kimenet 3 9-es bemenet vagy -es digitális kimenet 4 Be-, kimenet közös pont 5 8-as bemenet vagy 0-es digitális kimenet 6 7-es bemenet vagy 9-es digitális kimenet 6 3. Multi-IO kártya LED-ek LED PWR STAT RXD TXD Értelmezés A kártya megkapja a szükséges tápfeszültséget A kártya saját státusz LED-je Kártyák közötti kommunikáció (Adat vétel) Kártyák közötti kommunikáció (Adat adás) Oldal 6 / 8

8 4. Hőmérő szenzor bekötése A hőmérő 0m kábellel van szerelve. Szükség esetén tetszőleges mértékben toldható, akár 00m is lehet a vezeték hossza, a mért érték nem változik. A 3,3V tápfeszültség kimenet hőmérséklet szenzorok pontokról lehet a szenzor tápellátását biztosítani (3V, GND). A szenzor jel kimenetét bármelyik három funkciós bemenetre be lehet kötni. Hőmérő szenzor Hőmérőszenzor bekötése GND 3V Jel Oldal 7 / 8

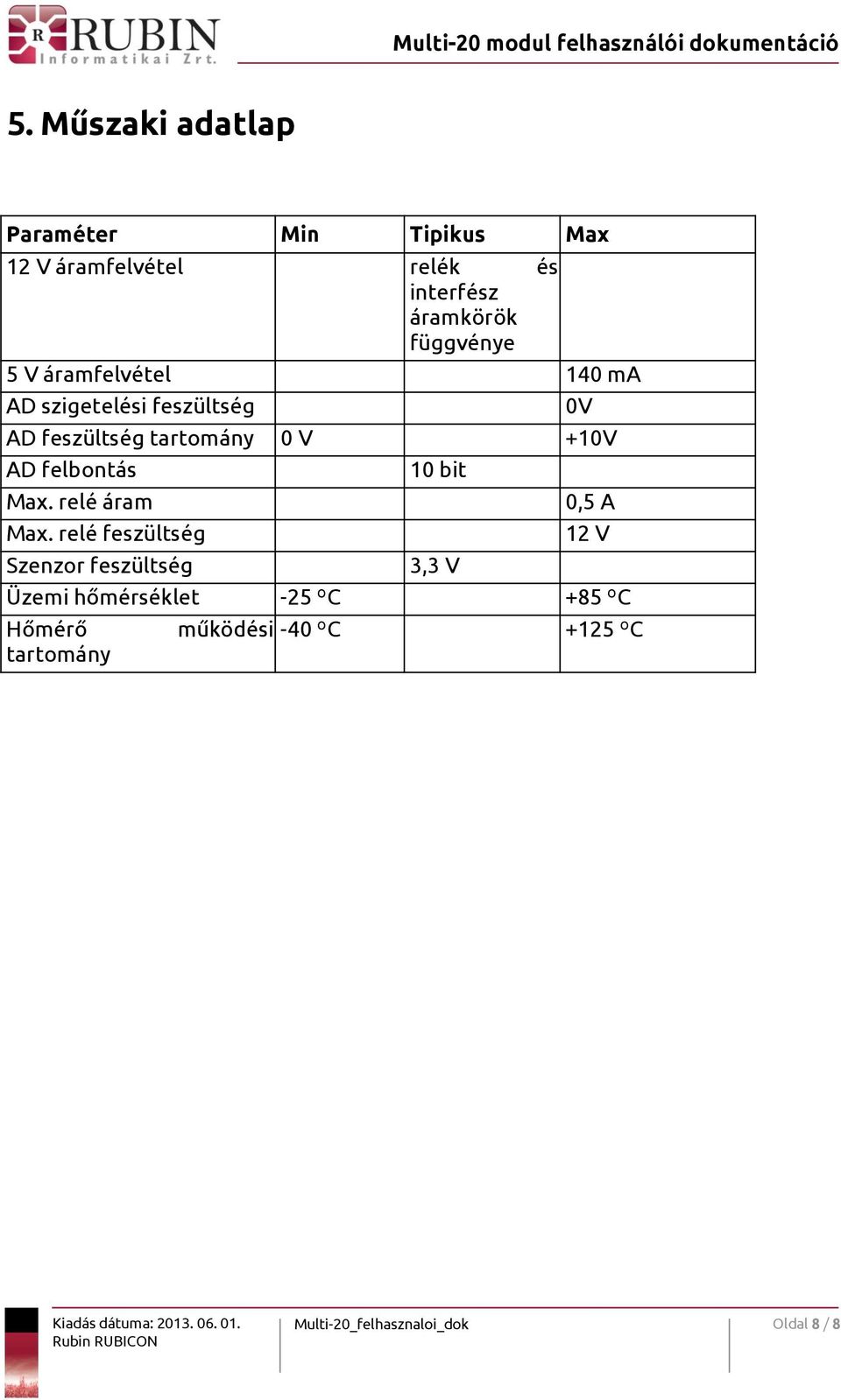

9 5. Műszaki adatlap Paraméter Min Tipikus Max 2 V áramfelvétel relék és interfész áramkörök függvénye 5 V áramfelvétel 40 ma AD szigetelési feszültség AD feszültség tartomány 0 V +0V AD felbontás Max. relé áram Max. relé feszültség Szenzor feszültség 0 bit 3,3 V 0V 0,5 A 2 V Üzemi hőmérséklet -25 ºC +85 ºC Hőmérő tartomány működési -40 ºC +25 ºC Oldal 8 / 8
