Rádiókommunikációval is Az adatokat szabad rádiófrekvencián sugározza az őt lekérdező AQUADAT készüléknek.

Átírás

1 - Műszaki adatok - Bekötés - Érzékelők - Levegő tisztítású ph armatúra - Nyomás alatt szerelhető ph armatúra Rádiókommunikációval is Az adatokat szabad rádiófrekvencián sugározza az őt lekérdező AQUADAT készüléknek. 2xS-F-pH vagy 2xS-F-pHI 2xS-T-pH vagy 2xS-T-pHI 2xS-F-pHimp vagy 2xS-F-pHIimp 2xS-T-pHimp vagy 2xS-T-pHIimp 1 / 12

2 - a korábbi jól bevált sorozat típusai a következők voltak: POK-F-pH illetve POK-T-pH 2xS-..-pH ph mérőműszer A 2xS-..-pH mérőműszer felhasználható vizes oldatok ph értékének folyamatos, nagy pontosságú meghatározásához, mind kombinált, mind pedig különálló elektródok segítségével. - A sok éves tapasztalatnak és a folyamatos fejlesztésnek köszönhetően a műszerek megfelelnek a kor elvárásainak lehetővé téve a hosszú időn keresztüli felügyelet nélküli megbízható működést. A nagy méretű grafikus LCD kijelző és a magyar nyelvű feliratok segítik a felhasználót a mért értékek pontos leolvasásában vagy éppen a műszer beállításában. - Könnyen kezelhető menü felépítés. - A ph érték mellett kijelzésre kerül a pillanatnyi hőmérséklet is. - Kézi hőmérséklet beállítás a hőmérséklet kompenzációhoz. - A mérőműszer egyszerű állásos és arányos ph értékre való szabályozásokat képes megoldani a potenciál független kontaktus kimenetekkel, áramjelkimenettel, impulzuskim enettel, a soros vonalon(rs232/rs485) keresztül és most már rádiófrekvencián(868mhz) is. - Egyszerű ph szabályozáshoz nincs szükség PLC-re. - Falra szerelhető és táblaműszer kivitel. - A mérési feladathoz mindig a legoptimálisabb ph elektródot ajánljuk. Alkalmazási területek: vizes oldatok ph értékének folyamatos széles hőmérséklet tartományban történő mérése, vegyszeradagolás. Rádiókommunikáció Vezeték nélküli kommunikáció a ph mérő és az AQUADAT vevő készülék között. - Az ph mérő utólagos elhelyezésénél nincs szükség kábelcsatorna kiépítésére és az esetleges bontási munkálatok költségei is megtakaríthatóak. - Az ph mérő akár 800m-es vagy 4km-es távolságra is elhelyezhető a fogadó AQUADAT készüléktől, így is biztosítva a folyamatos és üzembiztos működést. 2 / 12

3 - Költséghatékony és egyszerű megoldás utólagos ph szabályozás megvalósítására ipari környezetben és egyéb területeken! MŰSZAKI SPECIFIKÁCIÓ Típus jelölések: 2xS-F-pH fali tokozású 1db áramkimenet 2xS-T-pH tábla tokozású 1db áramkimenet -phimp... 2 db impulzus kimenet...rs2 vagy RS232 4 vagy RS485...RF Rádiófrekvenciás adatkommunikáció 3 / 12

4 Méréstartomány- ph: 0-14pH - pontosság: ±0,01pH ±1digit Állítható aszimmetria: 6-8 ph Bemeneti impedancia: >10 12 Ω Hőmérséklet kompenzálás: automatikus/manuális 4 / 12

5 Méréstartomány -T: C Hőmérséklet érzékelő: Pt100 - pontosság: ±0,2 C ±1digit Áramkimenet: 0/4..20mA Rtmax=500Ω - 2. áramkimenet: 2xS-..-pHI (opció) kimeneti paraméter állítható: 5 / 12

6 ph vagy T A bemenet a kimenettől galvanikusan leválasztott Kontaktuskimenetek: morse érintkezős relé - programozható: alsó, felső vagy ablakos - alsó és felső határérték: 0-14pH között állítható - hiszterézis: 0-14pH között állítható 6 / 12

7 - terhelhetősége: 230V AC 3A (Φ=1) Adatátvitel: RS232 vagy RS485 (opció) Rádiókommunikáció: 868MHz, 800m és 4km (opció) Tápfeszültség: 230V AC ±10% 50-60Hz 6VA,II. ÉVO Környezeti hőmérséklet: C Védettség:..-F-.. típ. IP65 7 / 12

8 ..-T-.. típ. előlap: IP 44, hátlap: IP20 Méret:..-F-.. típ. 166x160x106..-T-.. típ. 144x72x146mm..-T-.. típ. kivágási méret: 138,3x67mm Tömeg: kb.1kg 8 / 12

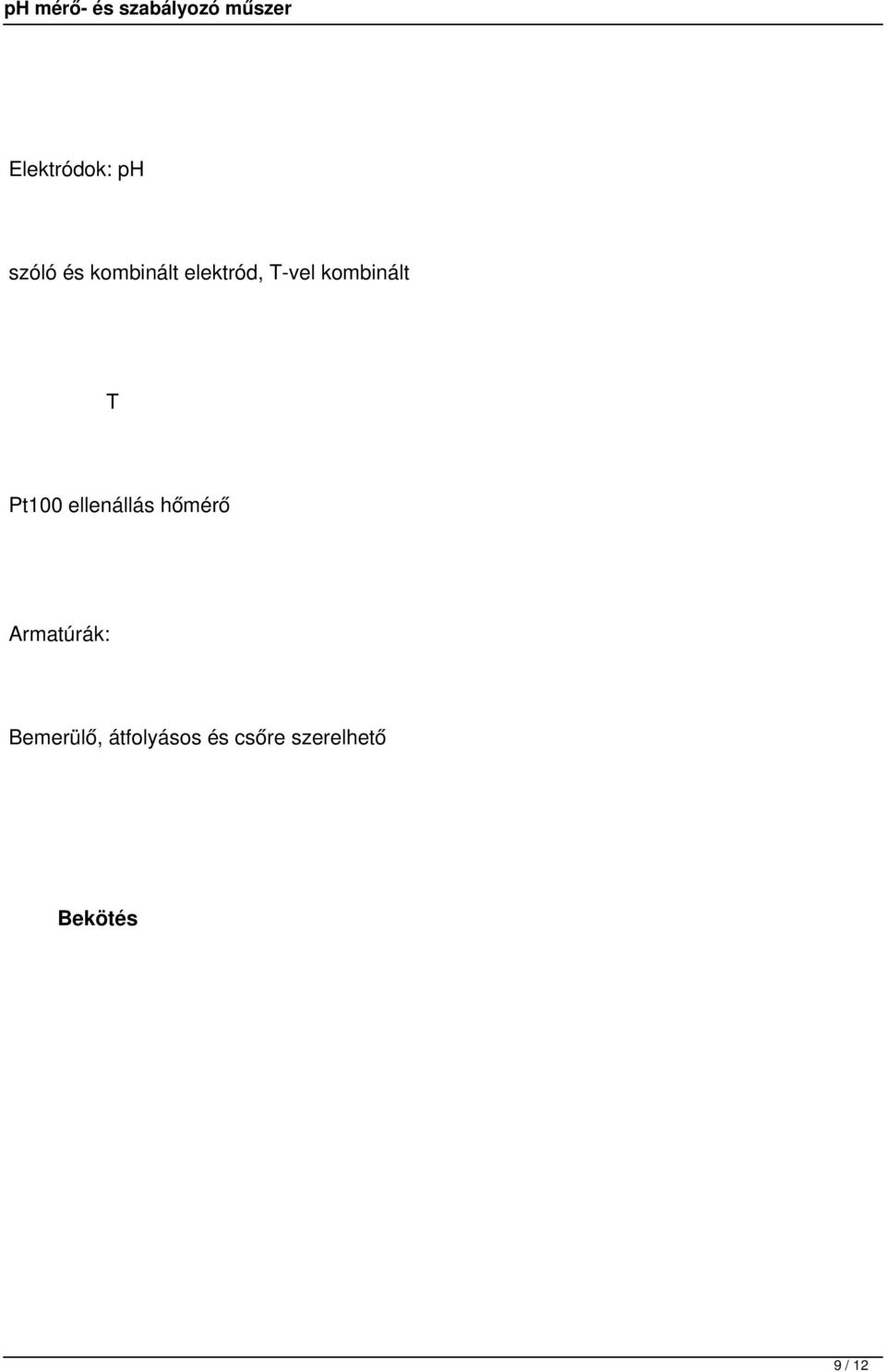

9 Elektródok: ph szóló és kombinált elektród, T-vel kombinált T Pt100 ellenállás hőmérő Armatúrák: Bemerülő, átfolyásos és csőre szerelhető Bekötés 9 / 12

10 1., Merülő mérőcella ph, Hossza: 0,4m-től Csőátmérő: 12 Állítható vagy elektródos Redox-potenciál, 23m-ig bemerülés elektróddal 40mm 63mm Vezetőképesség elektródok részére Mérőcella PVC Konzol PP 2., Átfolyásos vagy anyaga: csőbilincs anyaga: mérőcella 10 / 12

11 ph Csőátmérő: Mérőcella PVC Belsőmenetes egy két Redox-potenciál elektródos anyaga: 63 változatnál: 40 csatlakozás mm Vezetőképesség G2" G5/4" méretei: elektródok részére 3., Csőre szerelhető átfolyásos mérőcella Az Csatlakozó egy két elektródoknak elektródos: Levegő méret: tisztítású G2" G5/4" folyamatosan belső belső ph menet armatúra menet a mérendő közegben kell lennie. 11 / 12

12 Levegő tisztítású ph armatúra Nyomás alatt szerelhető ph armatúra Nyitott Zárt 12 / 12
