Egykörös szolárszabályzó

Átírás

1 Vezérléstechnika

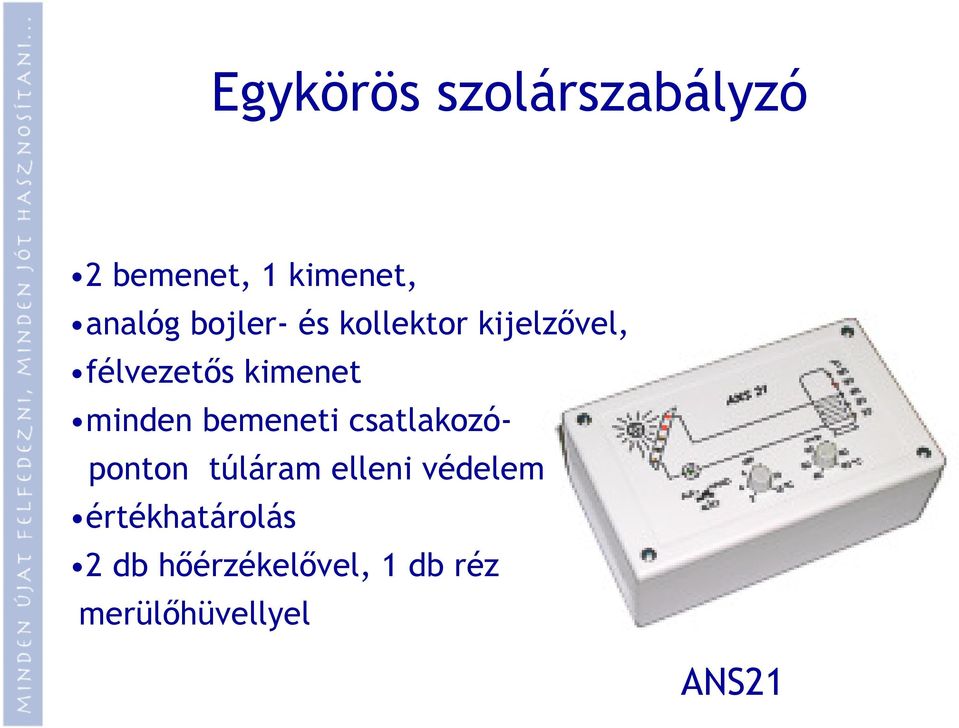

2 Egykörös szolárszabályzó 2 bemenet, 1 kimenet, analóg bojler- és kollektor kijelzővel, félvezetős kimenet minden bemeneti csatlakozóponton túláram elleni védelem értékhatárolás 2 db hőérzékelővel, 1 db réz merülőhüvellyel ANS21

3 Differencia szabályzó közvetlenül a dugaljba csatlakoztatható egykörös HMV-készítő uszodafűtő bojlertöltő szellőztető vezérlés digitális hőmérsékletkijelzővel csatlakozó aljzattal a szivattyú számára 2 db hőérzékelővel, 1 db réz merülőhüvellyel SDR21

4 Univerzális egykörös szabályzó HMV - készítő uszodafűtő bojlertöltő szellőztető vezérlés nagyméretű digitális szimbólum-kijelző 3 bemeneti-, 1 kimeneti (relé R, vagy triak D) hőmennyiségmérés és szivattyúfordulatszám vezérlés (D-típus) funkcióval ESR21 besugárzásmérő csatlakoztatási lehetőség 2 db hőérzékelővel, 1 db réz merülőhüvellyel kollektorérzékelővel

5 Univerzális háromkörös szabályzó mikroprocesszoros szolár-, vagy fűtőköri vezérlés nagyméretű digitális szimbólum/szöveges kijelzővel 6 bemeneti, 3 kimeneti csatlakozóval, hőmennyiségmérés és fordulatszámvezérlés elektronikus tartály-korrózióvédelem 2 kimenet relécsatlakozással, 1 kimenet félvezetős UVR61-3 adatgyűjtési lehetőség, időablak 5 db érzékelővel, 3 db réz merülőhüvellyel

6 Egyszerű fűtőköri szabályzó egykörös fűtésvezérlő külső hőmérséklet-függő fűtési körhöz (keverőszelep+szivattyú) nagyméretű digitális szimbólum/szöveges kijelzővel égőfej-moduláció a 0-10 V kimeneten elektronikus tartály-korrózióvédelem hőmennyiségmérés opcióként 6 bemeneti csatlakozópont UVR63-H 1 kimenet fordulatszám-szabályzással töltőszivattyúkhoz, adattovábbítás kazán-, tartály-, valamint szobaiés külső hőérzékelővel

7 Szabadon programozható univerzális szabályzó számítógépről programozható funkciókban gondolkodik a működésnek csak a ki- és a bemenetek száma szab határt időjárásfüggő fűtésvezérlés 16 bemeneti pont, analóg és digitális 11+2 kimeneti ponton 4 fordulatszám vezérelt, 7 relékimenet, 1 potenciálmentes hőmennyiségmérés, adatgyűjtés UVR1611 tömegáramszabályzás, PID szabályzó

8 Szabadon programozható univerzális szabályzó CAN-Bus (50 KBit/sec.) kommunikáció, teljes szabályzó hálózat kialakítása lehetséges hőmérséklet-és páratartalom mérő konzol a referenciahelyiségben internetről menedzselhető és programozható UVR1611 Alapcsomagban: 1 db PT1000 kollektorérzékelő, 1 db KTY kazánérzékelő, 5 db tartályérzékelő, 1 db külső hőm. érzékelő, 5 db réz merülőhüvely, falikonzol a felszereléshez igény szerint bővíthető

9 Szobahőmérséklet érzékelő CAN-MT CAN-MT/F Hőmérséklet érzékelő-, kijelző-, és kiszolgáló berendezés UVR 1611-hez, az F-típus nedvességérzékelővel. CAN-Bus kommunikáció, komplex rendszerekben több készülék összekapcsolható.

10 Bootloader BL-NET adatáttöltés rendszerüzemeltetés 2 független adattároló 7 különböző program tárolása PC-vel USB és ethernetes csatlakozás pillanatnyi-állapot rögzítés, kijelzés, CAN-Bus kapcsolat, opcióként GSM-modul, SMSadatlekérdezéshez

11 Fejlesztőszet fejlesztőszet UVR1611-hez 1 db UVR db Bootloader 1 db szimulációs készülék CAN -és PC-kábelekkel. EWS új programok, beállítások, funkcióadatok kipróbálására, tesztelésére.

12 Adatgyűjtő adatgyűjtő UVR61-3 és UVR1611-hez adatkonverter USB csatlakozóval és szoftverrel D-LOG 4 MB belső memória

13 Tömegáram jeladó Tömegáram pontos méréséhez Fél literenként 1 impulzus

14 Külső érzékelő külső hőmérséklet-érzékelő beépített túlfeszültségvédelemmel AUS

15 Besugárzásmérő GBS a beáramló napsugárzást W/m2 egységben regisztrálja. megkönnyíti, előrehozza a szolár rendszerek reggeli első indítását többkörös rendszereknél vezérelheti az előnykapcsolást. a szenzorjelet a műszer hőmérsékleti adatként teszi felismerhetővé a vezérlőegység számára (1000W/m2=100 C).

16 ESR21

17 ESR21 A kimenet maximális terhelhetősége: fordulatszám verzióban (V D)1,5 A = 350W relé verzióban (V R) 3A = 700W

18 ESR21

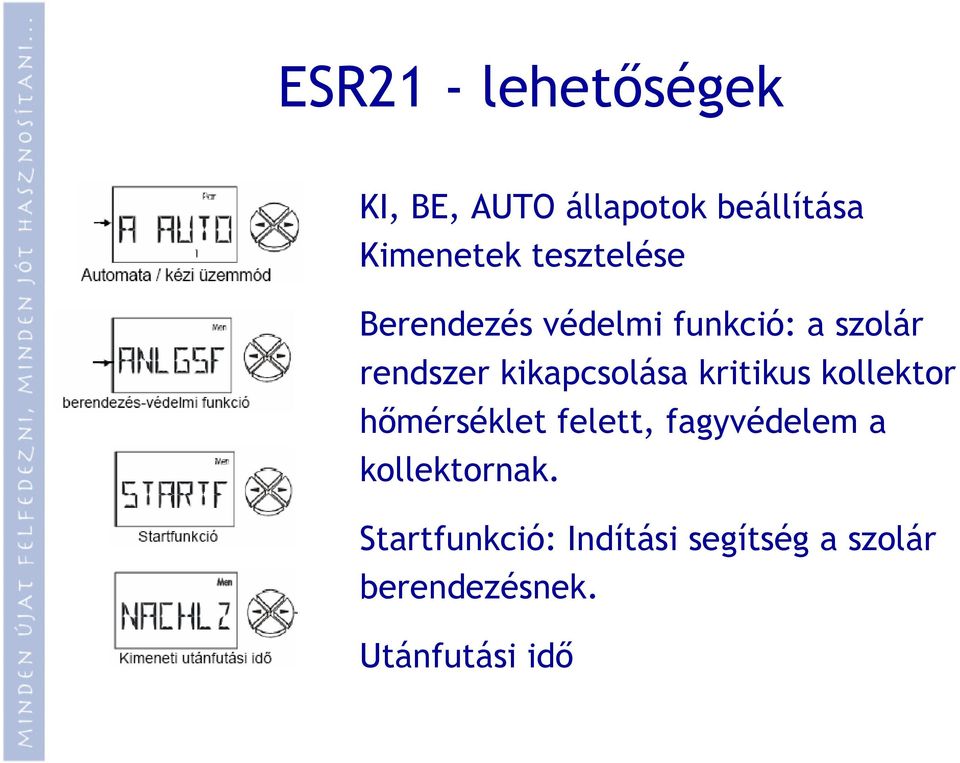

19 ESR21 - lehetőségek KI, BE, AUTO állapotok beállítása Kimenetek tesztelése Berendezés védelmi funkció: a szolár rendszer kikapcsolása kritikus kollektor hőmérséklet felett, fagyvédelem a kollektornak. Startfunkció: Indítási segítség a szolár berendezésnek. Utánfutási idő

20 ESR21 - lehetőségek Szivattyú fordulatszám vezérlés (csak ESR 21 D) Funkciókontroll: ellenőrzési funkció aktiválása, a különböző hibajelenségek ill. kritikus funkciók felismeréséhez. Pillanatnyi teljesítményfelvétel kijelzése Hőmennyiségmérés Besugárzásérzékelővel vezérelt startfunkció

21 ESR21 PRG 0 S1 Kollektor Drain-back magaspont Drain-back HMV DMZ S3 A1 S2 HHV

22 ESR21 Szükséges beállítások Program séma száma Be- és kikapcsolási differencia beállítása Működés minimum feltétele Működés maximum feltétele

23 UVR 61-3

24 UVR 61-3 A kimenet maximális terhelhetősége: fordulatszám vezérelt kimenet 1,5 A = 350W relé kimenetek 3A = 700W

25 UVR lehetőségek Kimenetek keresztezése Előnykapcsolási funkció Időablak kimenetek tiltása és engedélyezése

26 UVR lehetőségek Értékek átvétele más mérőpontból Különálló funkciók egybekapcsolása Utánfutási idő hosszú csővezetékek esetén Fordulatszám vezérlés Konstans előremenő vagy konstans differencia Adatgyűjtés

27 UVR 61-3 PRG S1 Kollektor Drain-back magaspont Drain-back DMZ A1 Puffer HMV S3 A2 S2 HHV

28 UVR 61-3 Szükséges beállítások Program séma száma Be- és kikapcsolási differencia beállítása mindkét fogyasztó esetén Működés minimum feltétele mindkét fogyasztóra vetítve Működés maximum feltétele mindkét fogyasztóra vetítve
