1 LOGON B - falra szerelhető vezérlőegység Telepítési útmutató szervizpartner részére 04/2011 DOB6548-A

2 Tartalomjegyzék Telepités... 3 Elektromos bekötés... 4 Elektromos csatlakozások... 5 Beüzemelés és paraméterezés... 6 Jegyzetek

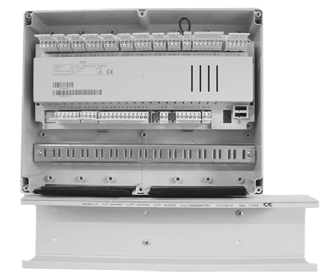

3 Telepítési útmutató LOGON B vezérlőegységhez Telepítés Elektromos csatlakozás Az elektromos csatlakoztatást kizárólag szakember végezheti el az ide vonatkozó hatályos jogszabályok figyelembevétele és betartása mellett. A vezérlőt kizárólag szakember nyithatja fel. Falra történő telepítés Vegye le a vezérlő fedőlapját Tegye fel a vezérlőt a falra és jelölje be a csavarok helyét (5mm) Fúrja ki a lyukakat (5mm) Rögzítcse a falhoz a tartozékként szállított csavarokkal a falra. Érdemes kábelcsatornát (1) alkalmazni a becsatlakozó vezetékek számára. A kábelcsatorna optimális mérete: 60 mm. Az elektromos betáp vezetékét csatlakoztassa sorkapocsba (2). Acsatlakozást úgy kell végrehajtani, hogy az bármikor könnyedén bontható legyen. A kábel végének 3 mm-es szakaszát elegendő blankolni a megfelelő csatlakozáshoz. Elektromos igény: 230V, 50Hz Kismegszakító: 6,3A A vezérlő soha nem haladja majd meg a 6,3A-es igényt. A betápvezeték mérete legalább 3x1.0mm² kell hogy legyen. 3 Elektromos csatlakozás Ügyelni kell arra, hogy a betápvezeték oda legyen fogatva a vezérlőn található bilinccsel (3). A G2Z2 verzió esetében ez z L és L1 csatlakozók között található. Csatlakozás a szivattyúegység és a LOGON B között A szivattyt a megfelelő csatlakozási pontra kell kötni a LOGON B-be. Amennyiben nem kötünk be szivattyút, annak csatlakozóját a megfelelő helyen kell hagyni. Az érzékelőket és egyéb vezetékeket is kösse be a megfelelő kóddal ellátott csatlakozókhoz (nézze meg a kiosztásokat). A csatlakozások biztosításáról kis karmok gondoskodnak. Kösse a a kazánpanel HMI (8) pontját a LOGOB B X30-as (5) pontjához Tegye vissza a vezérlő burkolatát (6) ügyelve arra, hogy a rögzítőfülek mindegyike a helyére pattanjon. Tegye fel a kábelcsatorna tetejét. Végezze el a paraméterezést és a programozást a rendszer kialakításának megfelelően. 3

4 Csatlakozás Elektromos csatlakozás Kérjük ügyeljen a helyes csatlakoztatásokra. 230 V-os csatlakozások Csatlakozás Funkció L, PE, N, L1, S3 Elektromos betáp L1, PE, N, T1, T2, S3 Égő 1. fokozat (csak 1-fokozatú égő esetén) SK1, SK2 Biztonsági hurok (csak 1-fokozatú égő esetén) N, PE, Q3 HMV töltő szivattyú / váltószelep (max.2a) N, PE, Q2 1 fűtőkör szivattyúja (max. 2A) Y1, N, PE, Y2 1 fűtőkör keverőszelepe N, PE, QX1 Multifunkciós kimenet 1 (max.2a) N, PE, Q6 2 fűtőkör szivattyúja (max. 2A) Y5, N, PE, Y6 2 fűtőkör keverőszelepe N, PE, QX2 Multifunkciós kimenet 2 (max.2a) N, PE, QX3 Multifunkciós kimenet 3 (max.2a) EX2 FX4 Multifunkciós bemenet Multifunkciós kimenet 4 Multifunkciós kimenet 4 OFF Multifunkciós kimenet 4 ON FX4 Érzékelők csatlakozói Csatlakozás Funkció DB, MB LPB - Bus CL+, CL- BSB - Bus CL+, CL- Szobai érzékelő QAA75 (+=1 en = 2) CL+, CL-, G+ Szobai érzékelő QAA75 (+=1 en = 2) B2, M Kazán áramlásérzékelő B3, M HMV érzékelő (top) (QAZ36) B9, M Külső hőmérséklet érzékelő (QAC34) Nem elérhető, ha a külső hőmérséklet érzékelő a master kazánra van kötve. H1, M Digitális / 0-10V bemenet B1, M 1 fűtőkör áramlásérzékelője (QAD36) BX1, M Multifunkciós bemenet 1 BX2, M Multifunkciós bemenet 2 B12, M 1 fűtőkör áramlásérzékelője (QAD36) H3, M Digitális / 0-10V bemenet BX3, M Multifunkciós bemenet 3 BX4, M Multifunkciós bemenet 4 UX, M 0-10VDC kimenet 5

5 Beállítás Beüzemelés és paraméterezés Használata kiegészítő vezérlőként A LOGON B vezérlőt lehet kiegészítő vezérlőként is alkalmazni (slave) LPB-vel 2-esnek címezve (6600-as paraméter). Ahőmennyiség vezérlését a kazán végzi az LMS vezérlővel (Master) együtt a fő fűtési körrel. Kiegészítő fűtőkörök, HMV és szolárral történő hmv-előállítást a LOGON B irányítja. Amennyiben a LOGON B kiegészítő vezérlőként van beállítva, az alábbi funkciókat nem támogatja: tároló, kaszkád, szolár fűtésre, szilárd tüzelésű kazán. Eszköz Eszköz címzése LMS BZ: 6600 Szegmens címzése LMS BZ 6601 Kazán LMS vezérlővel 1 0 LOGON B vezérlő LOGON B vezérlő Rendszer szivattyúja Ha a kazán- vagy rendszerszivattyú a Master vezérlőn keresztül van működtetve, ez a funkció a többi vezérlőn is elérhetővé válik. Mindegyik további kiegészítő vezérlő köreinél az alábbi beállításokat kell elvégezni: Elsődleges vezérlő / rendszer szivattyú: állítsa Yes-re (CC1=Par. 872 / CC2=Par.1172 / CCP=Par.1472 / HMV tároló=par.5092) Funkció Master Slave 1 Slave 2 6

6 Jegyzetek 7

7 Szervizpartner:
