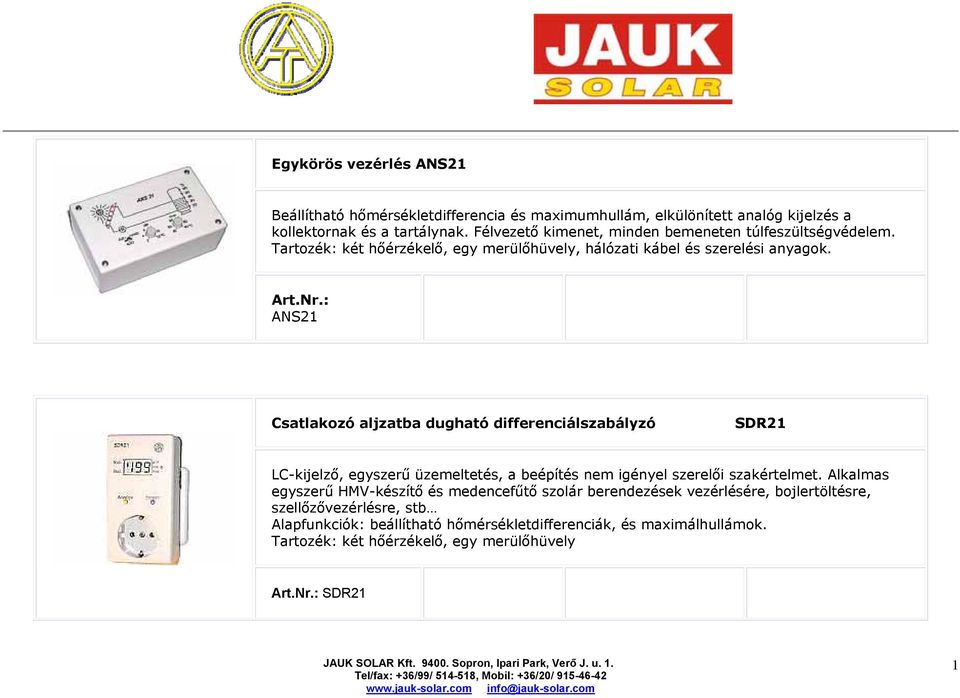

1 Egykörös vezérlés ANS21 Beállítható hőmérsékletdifferencia és maximumhullám, elkülönített analóg kijelzés a kollektornak és a tartálynak. Félvezető kimenet, minden bemeneten túlfeszültségvédelem. Tartozék: két hőérzékelő, egy merülőhüvely, hálózati kábel és szerelési anyagok. ANS21 Csatlakozó aljzatba dugható differenciálszabályzó SDR21 LC-kijelző, egyszerű üzemeltetés, a beépítés nem igényel szerelői szakértelmet. Alkalmas egyszerű HMV-készítő és medencefűtő szolár berendezések vezérlésére, bojlertöltésre, szellőzővezérlésre, stb Alapfunkciók: beállítható hőmérsékletdifferenciák, és maximálhullámok. Tartozék: két hőérzékelő, egy merülőhüvely SDR21 1

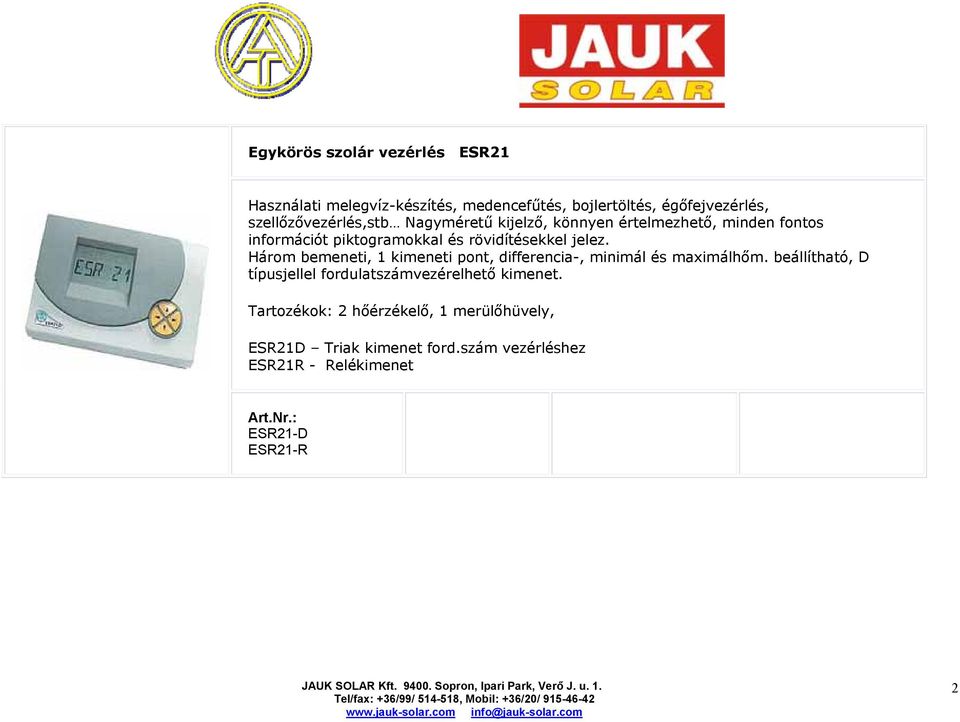

2 Egykörös szolár vezérlés ESR21 Használati melegvíz-készítés, medencefűtés, bojlertöltés, égőfejvezérlés, szellőzővezérlés,stb Nagyméretű kijelző, könnyen értelmezhető, minden fontos információt piktogramokkal és rövidítésekkel jelez. Három bemeneti, 1 kimeneti pont, differencia-, minimál és maximálhőm. beállítható, D típusjellel fordulatszámvezérelhető kimenet. Tartozékok: 2 hőérzékelő, 1 merülőhüvely, ESR21D Triak kimenet ford.szám vezérléshez ESR21R - Relékimenet ESR21-D ESR21-R 2

3 Egy/háromkörös univerzális vezérlés UVR61-3 Szolárberendezések, fűtési rendszerek vezérlésére. Nagyméretű kijelző, könnyen értelmezhető, minden fontos információt piktogramokkal és rövidítésekkel jelez. 6 bemeneti, 3 kimeneti pont, egy fordulatszám vezérelhető, 0-10 V. Startfunkció, funkciókontroll, elektronikus tartály-korrózióvédelem, hőmennyiségmérés, adattovábbítás. Tartozékok: 5 hőérzékelő, 3 merülőhüvely. UVR61-3 3

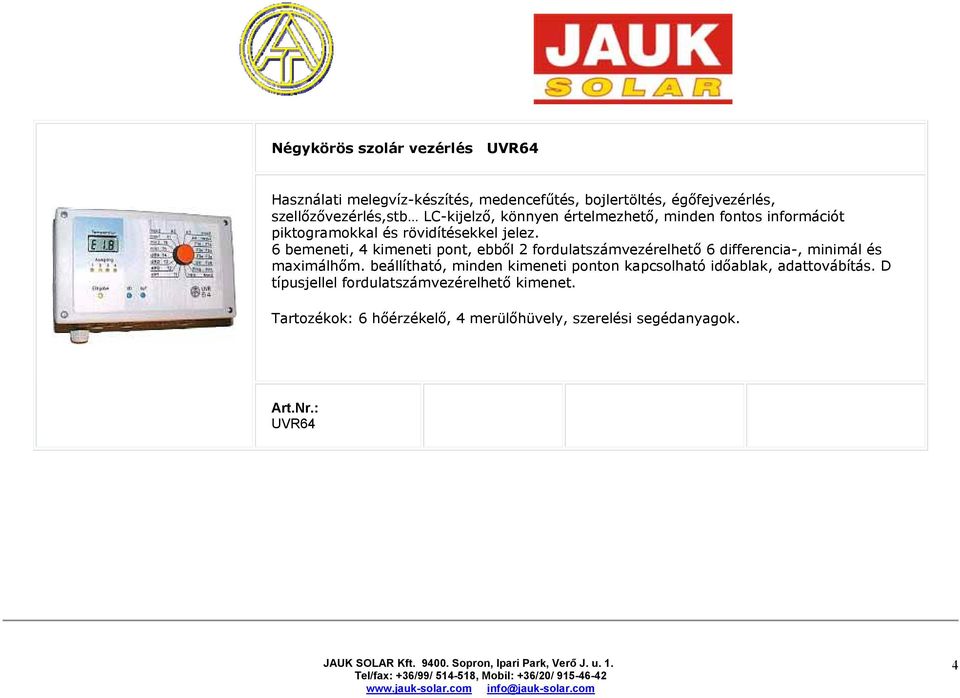

4 Négykörös szolár vezérlés UVR64 Használati melegvíz-készítés, medencefűtés, bojlertöltés, égőfejvezérlés, szellőzővezérlés,stb LC-kijelző, könnyen értelmezhető, minden fontos információt piktogramokkal és rövidítésekkel jelez. 6 bemeneti, 4 kimeneti pont, ebből 2 fordulatszámvezérelhető 6 differencia-, minimál és maximálhőm. beállítható, minden kimeneti ponton kapcsolható időablak, adattovábítás. D típusjellel fordulatszámvezérelhető kimenet. Tartozékok: 6 hőérzékelő, 4 merülőhüvely, szerelési segédanyagok. UVR64 4

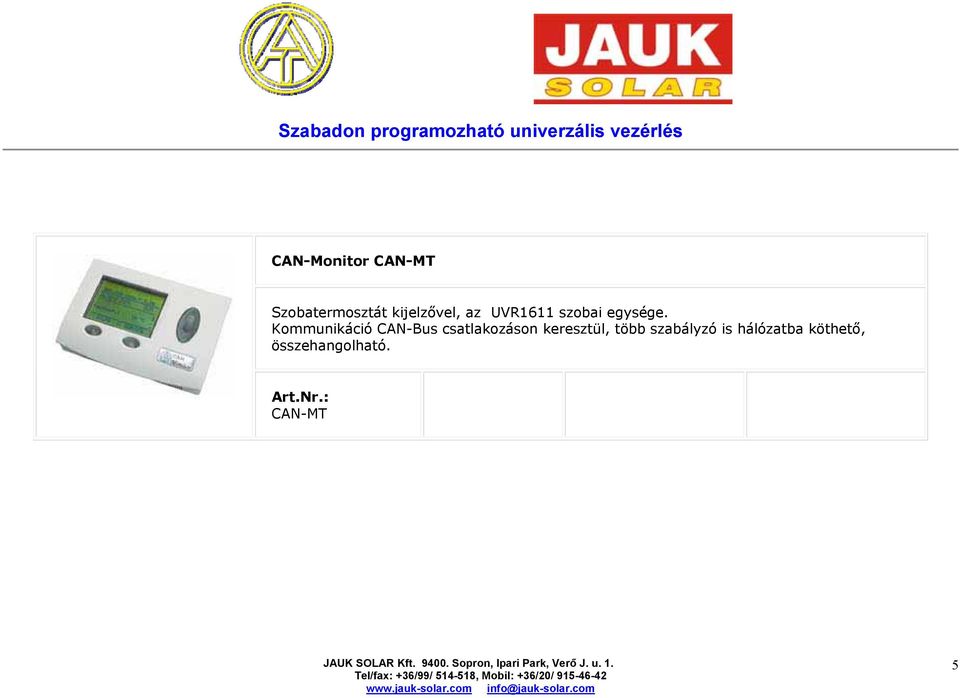

5 Szabadon programozható univerzális vezérlés CAN-Monitor CAN-MT Szobatermosztát kijelzővel, az UVR1611 szobai egysége. Kommunikáció CAN-Bus csatlakozáson keresztül, több szabályzó is hálózatba köthető, összehangolható. CAN-MT 5

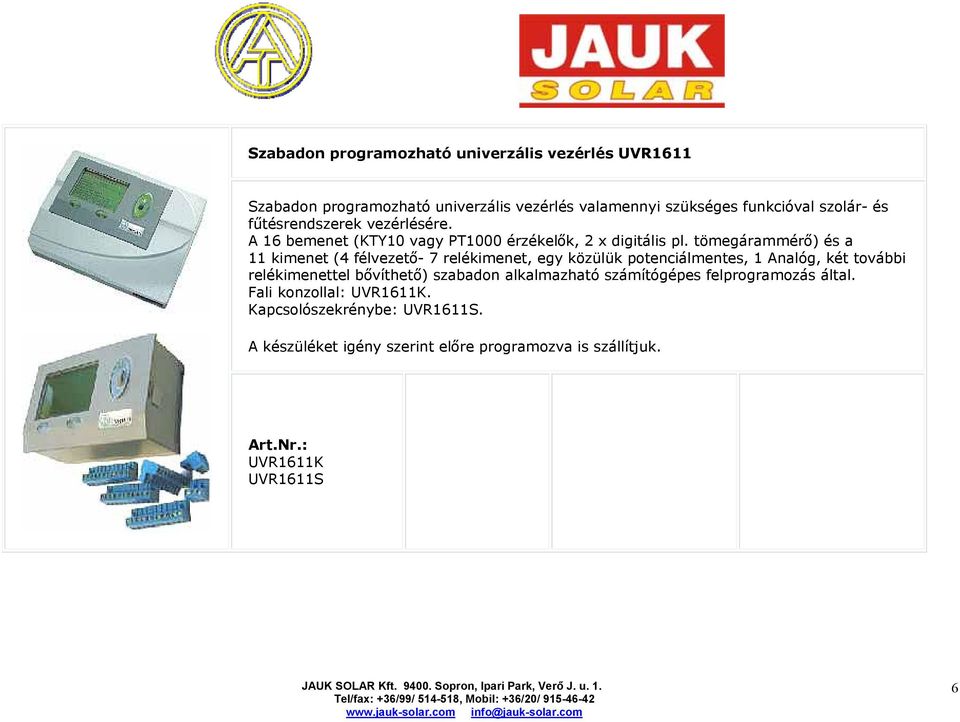

6 Szabadon programozható univerzális vezérlés UVR1611 Szabadon programozható univerzális vezérlés valamennyi szükséges funkcióval szolár- és fűtésrendszerek vezérlésére. A 16 bemenet (KTY10 vagy PT1000 érzékelők, 2 x digitális pl. tömegárammérő) és a 11 kimenet (4 félvezető- 7 relékimenet, egy közülük potenciálmentes, 1 Analóg, két további relékimenettel bővíthető) szabadon alkalmazható számítógépes felprogramozás által. Fali konzollal: UVR1611K. Kapcsolószekrénybe: UVR1611S. A készüléket igény szerint előre programozva is szállítjuk. UVR1611K UVR1611S 6

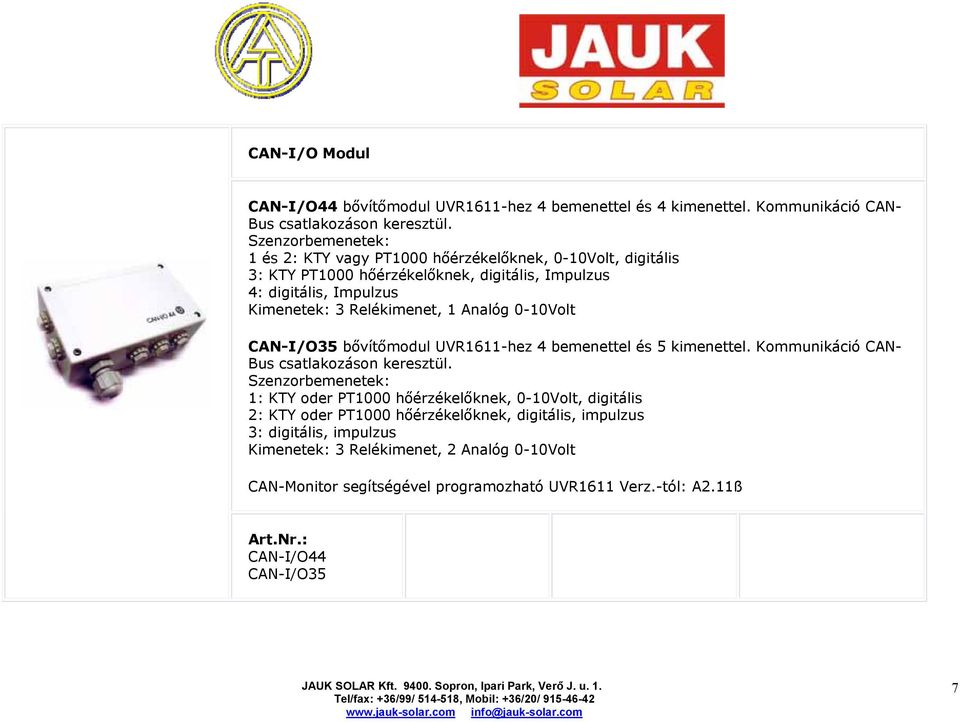

7 CAN-I/O Modul CAN-I/O44 bővítőmodul UVR1611-hez 4 bemenettel és 4 kimenettel. Kommunikáció CAN- Bus csatlakozáson keresztül. Szenzorbemenetek: 1 és 2: KTY vagy PT1000 hőérzékelőknek, 0-10Volt, digitális 3: KTY PT1000 hőérzékelőknek, digitális, Impulzus 4: digitális, Impulzus Kimenetek: 3 Relékimenet, 1 Analóg 0-10Volt CAN-I/O35 bővítőmodul UVR1611-hez 4 bemenettel és 5 kimenettel. Kommunikáció CAN- Bus csatlakozáson keresztül. Szenzorbemenetek: 1: KTY oder PT1000 hőérzékelőknek, 0-10Volt, digitális 2: KTY oder PT1000 hőérzékelőknek, digitális, impulzus 3: digitális, impulzus Kimenetek: 3 Relékimenet, 2 Analóg 0-10Volt CAN-Monitor segítségével programozható UVR1611 Verz.-tól: A2.11ß CAN-I/O44 CAN-I/O35 7

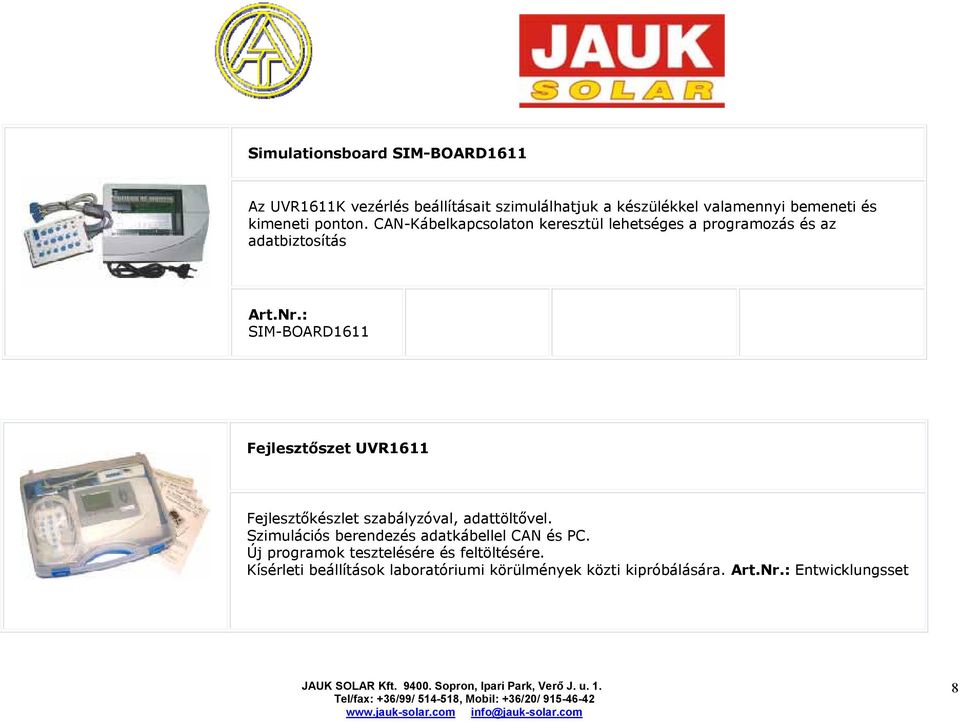

8 Simulationsboard SIM-BOARD1611 Az UVR1611K vezérlés beállításait szimulálhatjuk a készülékkel valamennyi bemeneti és kimeneti ponton. CAN-Kábelkapcsolaton keresztül lehetséges a programozás és az adatbiztosítás SIM-BOARD1611 Fejlesztőszet UVR1611 Fejlesztőkészlet szabályzóval, adattöltővel. Szimulációs berendezés adatkábellel CAN és PC. Új programok tesztelésére és feltöltésére. Kísérleti beállítások laboratóriumi körülmények közti kipróbálására. Entwicklungsset 8

9 Fűtésvezérlők Egyszerű fűtésvezérlő UVR63-H Az UVR63-H egy komplex keverőszelep-szabályzó egy fűtéskör számára. Egy fordulatszámszabályzó kimenettel is rendelkezik. A kívánt funkciót az előre beprogramozott sémákból kell kiválasztani. 6 Szenzorbemenet 1 Fordulatszámszabályzott kimenet 2 Relékimenet (Relémodul) a keverőszelepnek 1 Analógkimenet 0 10 Volt Szabadon programozható kapcsolóóra (öt időprogram) Heti kiosztású programozás Óra, Dátum Tartály-korrózióvédelem beállítható Beépített hőmennyiségmérő Átlátható Display mit különböző szimbólumokkal Adattovábbítás PC-re Minden bemeneten túlfeszültség elleni védelem UVR63-H 9

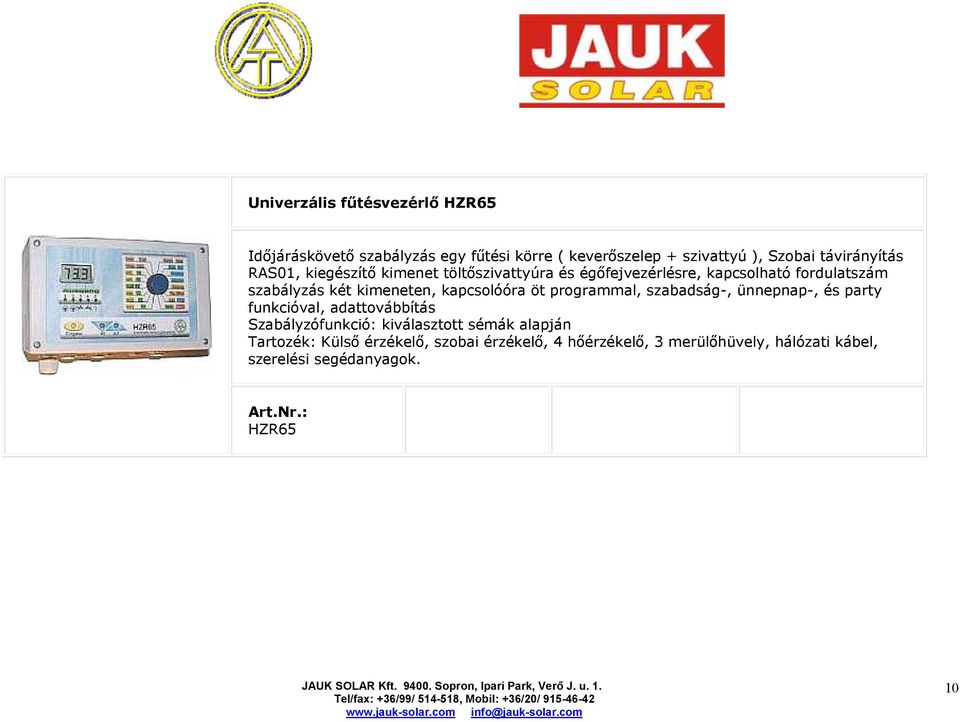

10 Univerzális fűtésvezérlő HZR65 Időjáráskövető szabályzás egy fűtési körre ( keverőszelep + szivattyú ), Szobai távirányítás RAS01, kiegészítő kimenet töltőszivattyúra és égőfejvezérlésre, kapcsolható fordulatszám szabályzás két kimeneten, kapcsolóóra öt programmal, szabadság-, ünnepnap-, és party funkcióval, adattovábbítás Szabályzófunkció: kiválasztott sémák alapján Tartozék: Külső érzékelő, szobai érzékelő, 4 hőérzékelő, 3 merülőhüvely, hálózati kábel, szerelési segédanyagok. HZR65 10

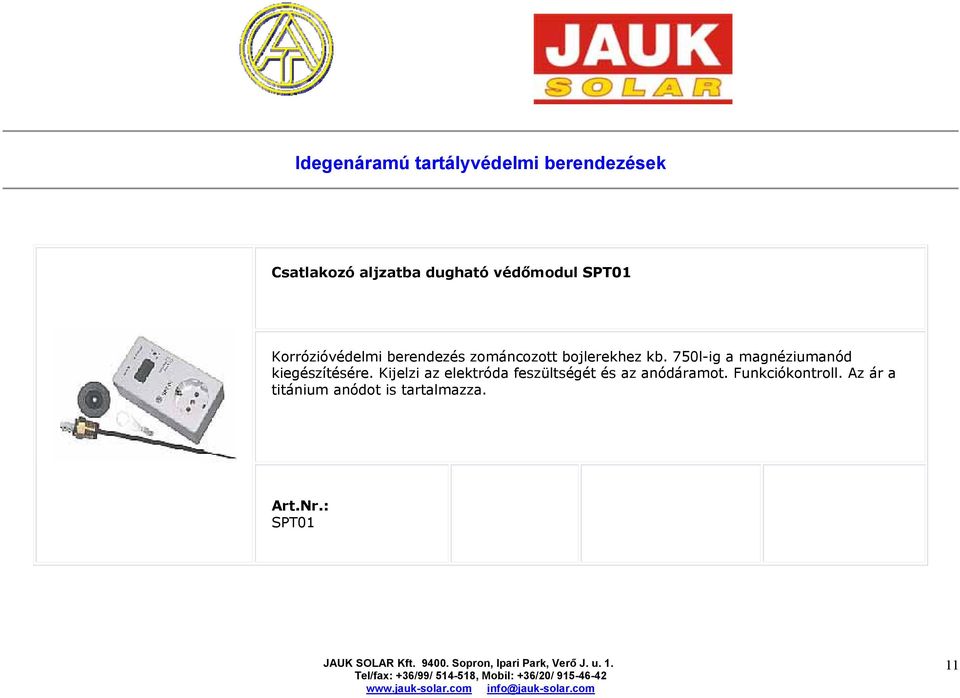

11 Idegenáramú tartályvédelmi berendezések Csatlakozó aljzatba dugható védőmodul SPT01 Korrózióvédelmi berendezés zománcozott bojlerekhez kb. 750l-ig a magnéziumanód kiegészítésére. Kijelzi az elektróda feszültségét és az anódáramot. Funkciókontroll. Az ár a titánium anódot is tartalmazza. SPT01 11

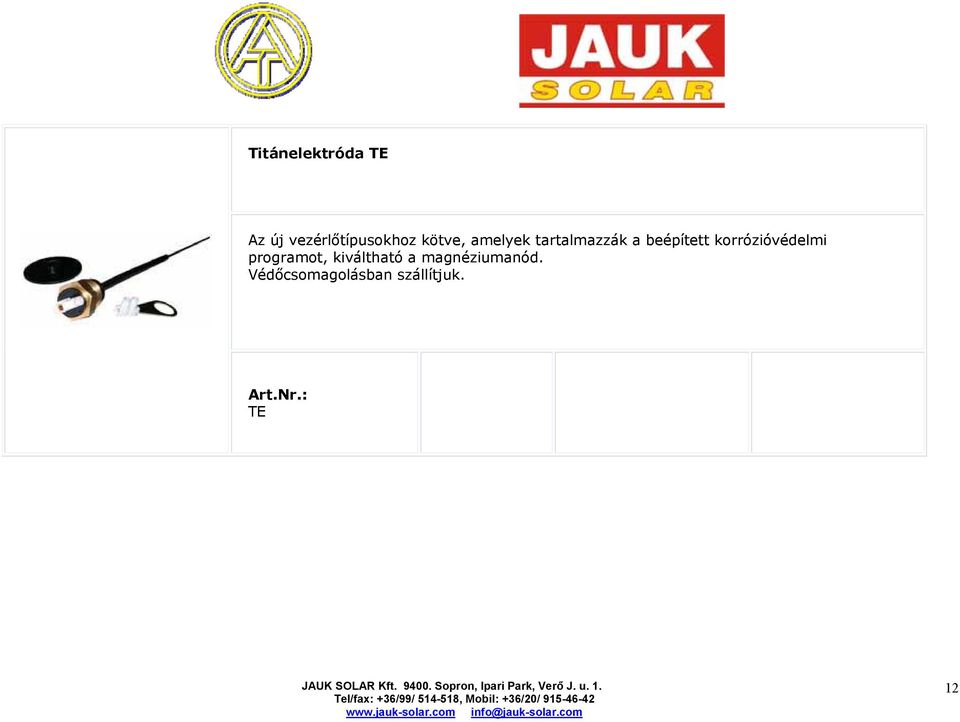

12 Titánelektróda TE Az új vezérlőtípusokhoz kötve, amelyek tartalmazzák a beépített korrózióvédelmi programot, kiváltható a magnéziumanód. Védőcsomagolásban szállítjuk. TE 12

13 Télikert vezérlő Télikert vezérlő WGR53 Télikertek és egyéb helyiségek ablakainak és légréseinek nyitására és zárására. 230 V AC vagy 24V DC motorokhoz egyaránt alkalmas, kiegészítésként egy egyszerű szolárkör, vagy szellőztető berendezés vezérlését is ellátja. Tartozék: 5 hőérzékelő, 1 nedvességérzékelő, hálózati kábel és szerelési anyagok. WGR53 WGR53-24VDC 13

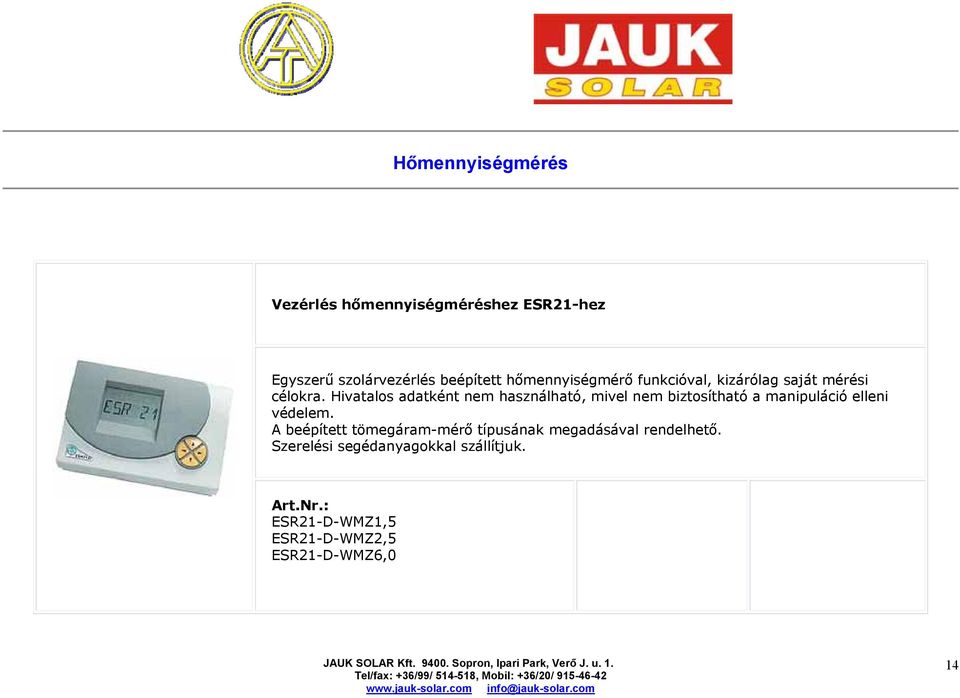

14 Hőmennyiségmérés Vezérlés hőmennyiségméréshez ESR21-hez Egyszerű szolárvezérlés beépített hőmennyiségmérő funkcióval, kizárólag saját mérési célokra. Hivatalos adatként nem használható, mivel nem biztosítható a manipuláció elleni védelem. A beépített tömegáram-mérő típusának megadásával rendelhető. Szerelési segédanyagokkal szállítjuk. ESR21-D-WMZ1,5 ESR21-D-WMZ2,5 ESR21-D-WMZ6,0 14

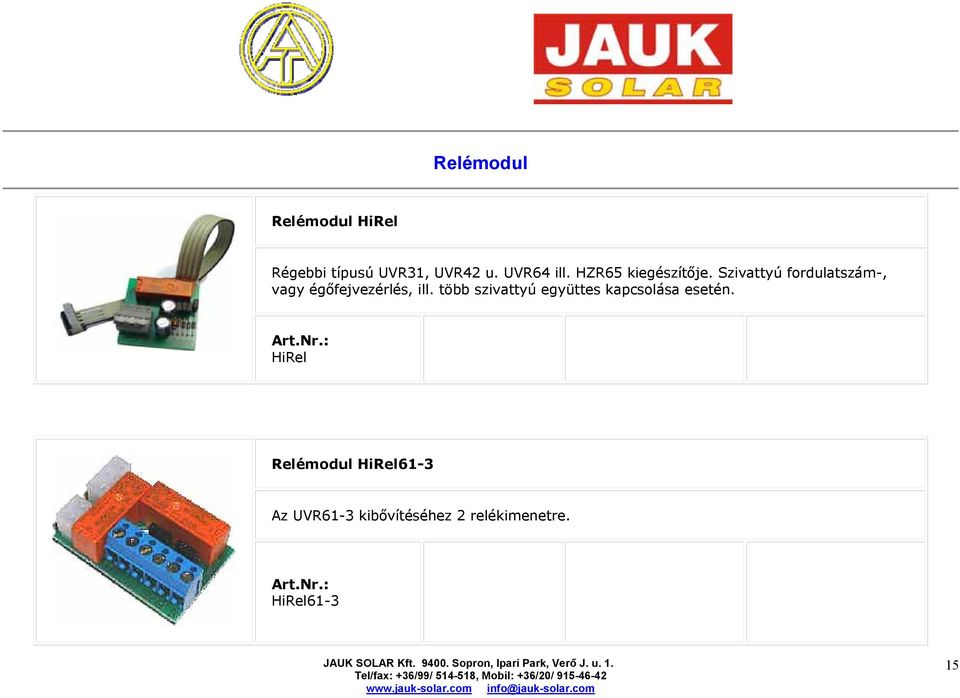

15 Relémodul Relémodul HiRel Régebbi típusú UVR31, UVR42 u. UVR64 ill. HZR65 kiegészítője. Szivattyú fordulatszám-, vagy égőfejvezérlés, ill. több szivattyú együttes kapcsolása esetén. HiRel Relémodul HiRel61-3 Az UVR61-3 kibővítéséhez 2 relékimenetre. HiRel

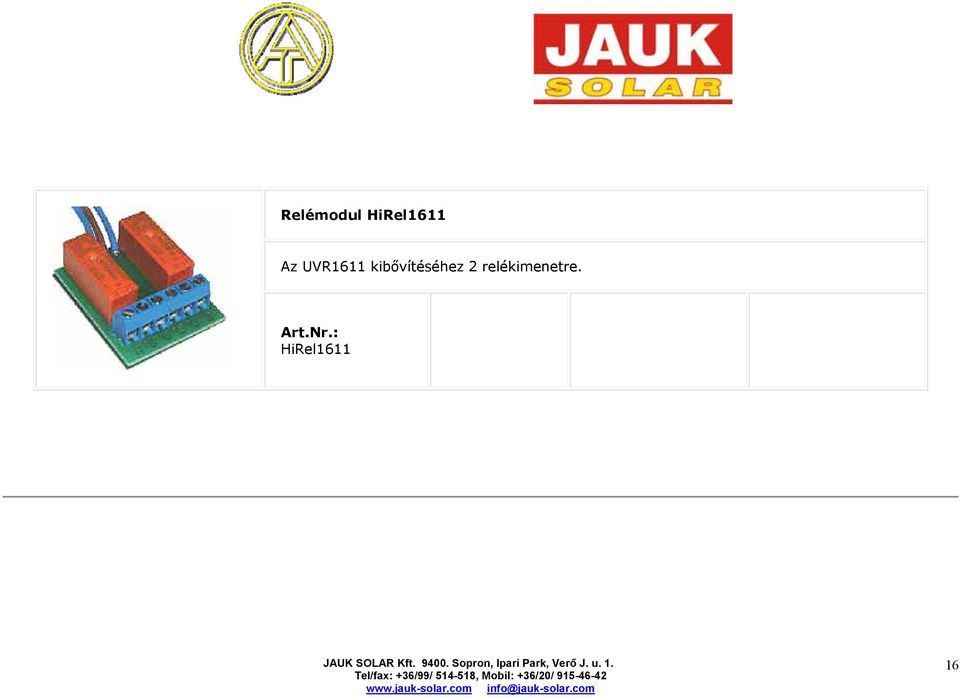

16 Relémodul HiRel1611 Az UVR1611 kibővítéséhez 2 relékimenetre. HiRel

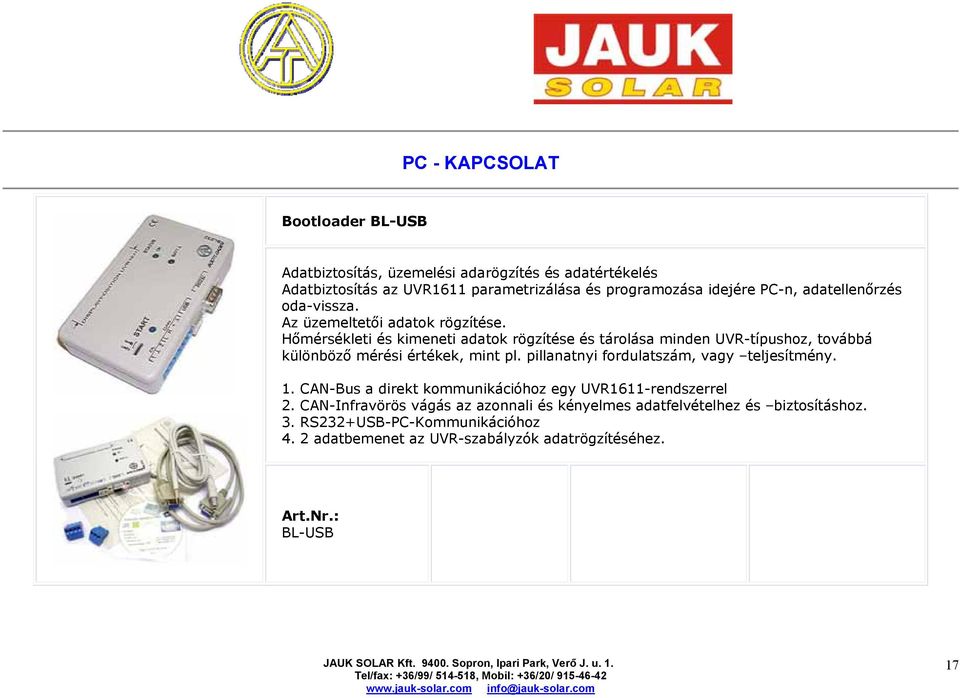

17 PC - KAPCSOLAT Bootloader BL-USB Adatbiztosítás, üzemelési adarögzítés és adatértékelés Adatbiztosítás az UVR1611 parametrizálása és programozása idejére PC-n, adatellenőrzés oda-vissza. Az üzemeltetői adatok rögzítése. Hőmérsékleti és kimeneti adatok rögzítése és tárolása minden UVR-típushoz, továbbá különböző mérési értékek, mint pl. pillanatnyi fordulatszám, vagy teljesítmény. 1. CAN-Bus a direkt kommunikációhoz egy UVR1611-rendszerrel 2. CAN-Infravörös vágás az azonnali és kényelmes adatfelvételhez és biztosításhoz. 3. RS232+USB-PC-Kommunikációhoz 4. 2 adatbemenet az UVR-szabályzók adatrögzítéséhez. BL-USB 17

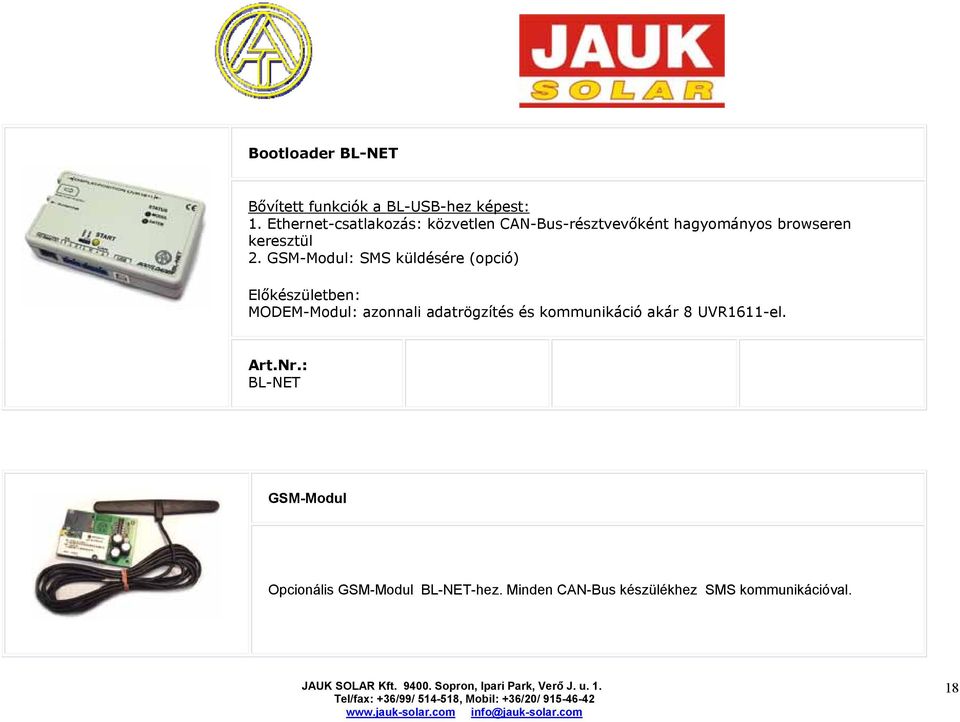

18 Bootloader BL-NET Bővített funkciók a BL-USB-hez képest: 1. Ethernet-csatlakozás: közvetlen CAN-Bus-résztvevőként hagyományos browseren keresztül 2. GSM-Modul: SMS küldésére (opció) Előkészületben: MODEM-Modul: azonnali adatrögzítés és kommunikáció akár 8 UVR1611-el. BL-NET GSM-Modul Opcionális GSM-Modul BL-NET-hez. Minden CAN-Bus készülékhez SMS kommunikációval. 18

19 Vágómodul UVS232 ( UVR31, UVR42, UVR64, HZR65, TFM66 és EEG30 típusokhoz) A vágómodul UVS232 állítja elő a vezérlés és a PC közötti kapcsolatot. A modul egész elektronikája egy 25 pólusos Sub-D csatlakozóval kapcsolódik és akár 2000 adatcsomagot ( kb. egy heti adatmennyiség ) képes tárolni. Ez a Modul csak a következő típusokhoz csatlakoztatható: UVR31, UVR42, UVR64, HZR65, TFM66 EEG30. A szállítási egység része a Software WIN-Sol és a kézikönyv is. UVS232 19

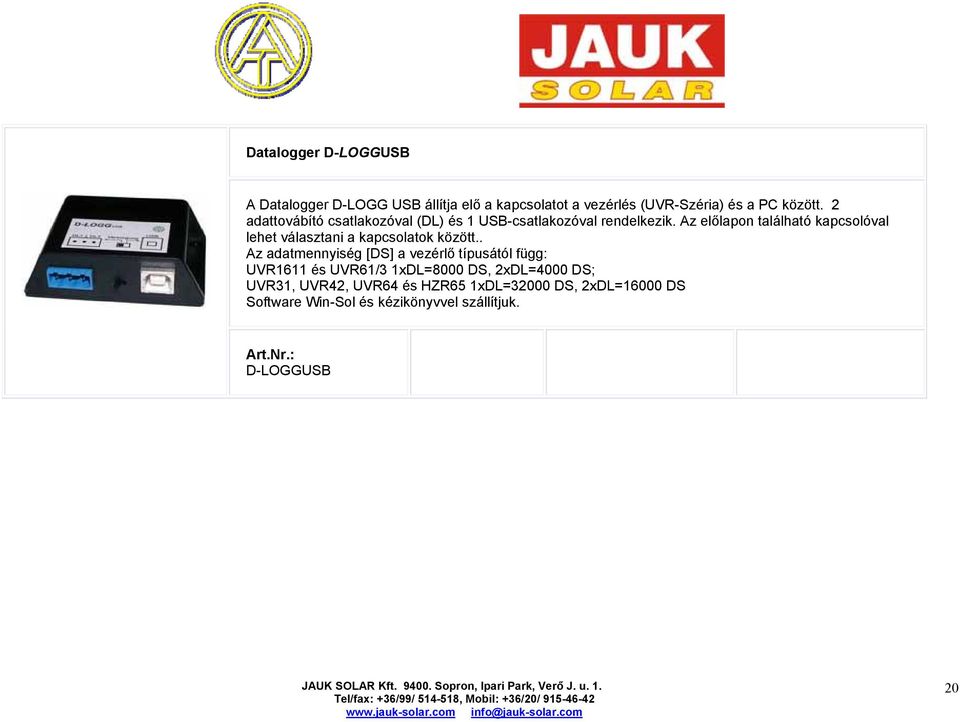

20 Datalogger D-LOGGUSB A Datalogger D-LOGG USB állítja elő a kapcsolatot a vezérlés (UVR-Széria) és a PC között. 2 adattovábító csatlakozóval (DL) és 1 USB-csatlakozóval rendelkezik. Az előlapon található kapcsolóval lehet választani a kapcsolatok között.. Az adatmennyiség [DS] a vezérlő típusától függ: UVR1611 és UVR61/3 1xDL=8000 DS, 2xDL=4000 DS; UVR31, UVR42, UVR64 és HZR65 1xDL=32000 DS, 2xDL=16000 DS Software Win-Sol és kézikönyvvel szállítjuk. D-LOGGUSB 20

21 Tömegáram-mérő Elektronikus tömegáram-mérő VSG A tömegáram egzakt mérésére. A VSG1,5 és 2,5 típusok egycsatornás áramlásmennyiség-számlálók, melyek 0,5 literenként egy impulzust adnak. A VSG6,0 típus egy többcsatornás számláló, amely 1 literenként ad ki egy impulzust. VSG1,5 VSG2,5 VSG6,0 21

22 Esőszenzor Esőszenzor RES Időjáráskövető vezérlési feladatokhoz. Pl. télikertek ajtó- és ablak nyitásához, zárásához. Az érzékelt adatokat hőmérsékleti adatként továbbítja. RES01 22

23 Thermoelem Thermoelem THEL Hőmérsékletmérés 600 C-ig. A mérési adatokat a szenzor hőmérsékleti adatként továbbítja. ( A kijelzőn megjelenő értékek 10-zel osztva értendőek.) THEL1,5 23

24 Áramlásérzékelő Áramlásérzékelő STS01 Bekapcsolási értékhatár: 1,3 Liter/perc. Elsősorban frissvizes melegvízkészítő berebdezéseknél használatos. STS01AC - Váltóáram 230 V AC / 1,5 A STS01DC - Egyenáram 30 V DC / 30 ma STS01DC2A - Egyenáram 30 V DC / 2A STS01AC STS01DC STS01DC2A 24

25 Termosztát / érzékelők Szobai termosztát RAS02 Hagyományos szobai termosztát fűtési rendszer szabályzására. A forgókapcsolóval +/- 5 K-nel korrigálható a helyiség hőmérséklete. Beállítható standby, fűtés, csökkentett- és automata üzemmód. RAS02 25

26 Külső (levegő)szenzor Külső hőmérsékletérzékelő beépített túlfeszültség elleni védelemmel. Fűtésvezérlések, vagy egyszerű hőmérsékletmérés céljára. Az érzékelő típusa = KTY (félvezető) AUS01 Tartályhőmérséklet érzékelő BF Kábelhossz egységesen 2 m BF - Standard, félvezető karakterisztika, hőmérsékletartomány: -30 C -tól +90 C-ig BFPT1000 nagy pontosságú PT1000-karakterisztika BF BFPT

27 Kazánhőmérséklet érzékelő KE Hőálló szilikonkábellel (2m) kazánok hőfokának érzékelésére, félvezető karakterisztika, tartósan ellenáll 180 C-ig. KE Kollektor hőérzékelő KF Hőálló szenzor 2 m Szilikonkábellel kollektorok hőmérsékletének érzékelésére túlfeszültség elleni védelemmel. KF - Standard, félvezető karakterisztika, tartósan 180 C-ig terhelhető, rövid ideig 200 C-ot is elvisel. KFPT1000 Rövid ideig 270 C-ig terhelhető, PT1000-karakterisztika KF KFPT

28 Ultragyors hőérzékelő beépítőkészlettel MS+SS Ultragyors hőérzékelő frissvizes melegvízellátáshoz beépítőszettel. Kábelhossz 2 m. MS+SS: 3/4" MS-T-idom + ultragyors szenzor MSV+SS: 1/2" MS-menetes csatlakozó + ultragyors szenzor MS+SS MSV+SS 28

29 Sugárzásérzékelő Sugárzásérzékelő GBS A napsugárzás érzékelésére UVR-szabályzókhoz, megkönnyíti és segíti a rendszerindítást, illetve a többkörös rendszerek elsőbbségi indítását. Napkövető kollektormozgató berendezésekhez elengedhetetlen tartozék. Felhasználható mérési feladatokra is. GBS 29

30 Merülőhüvely Merülőhüvely TH Sárgaréz merülőhüvely tartályokhoz a hőérzékelő precíz elhelyezéséhez. Szállítjuk 40 től 300 mm-es hosszig. Koracél merülőhüvely: hossz=140mm. TH40/60/90 TH140 TH200/300 TH140Niro 30
