Kondenzációs álló gázkazán MGK

Átírás

1 Kondenzációs álló gázkazán MGK

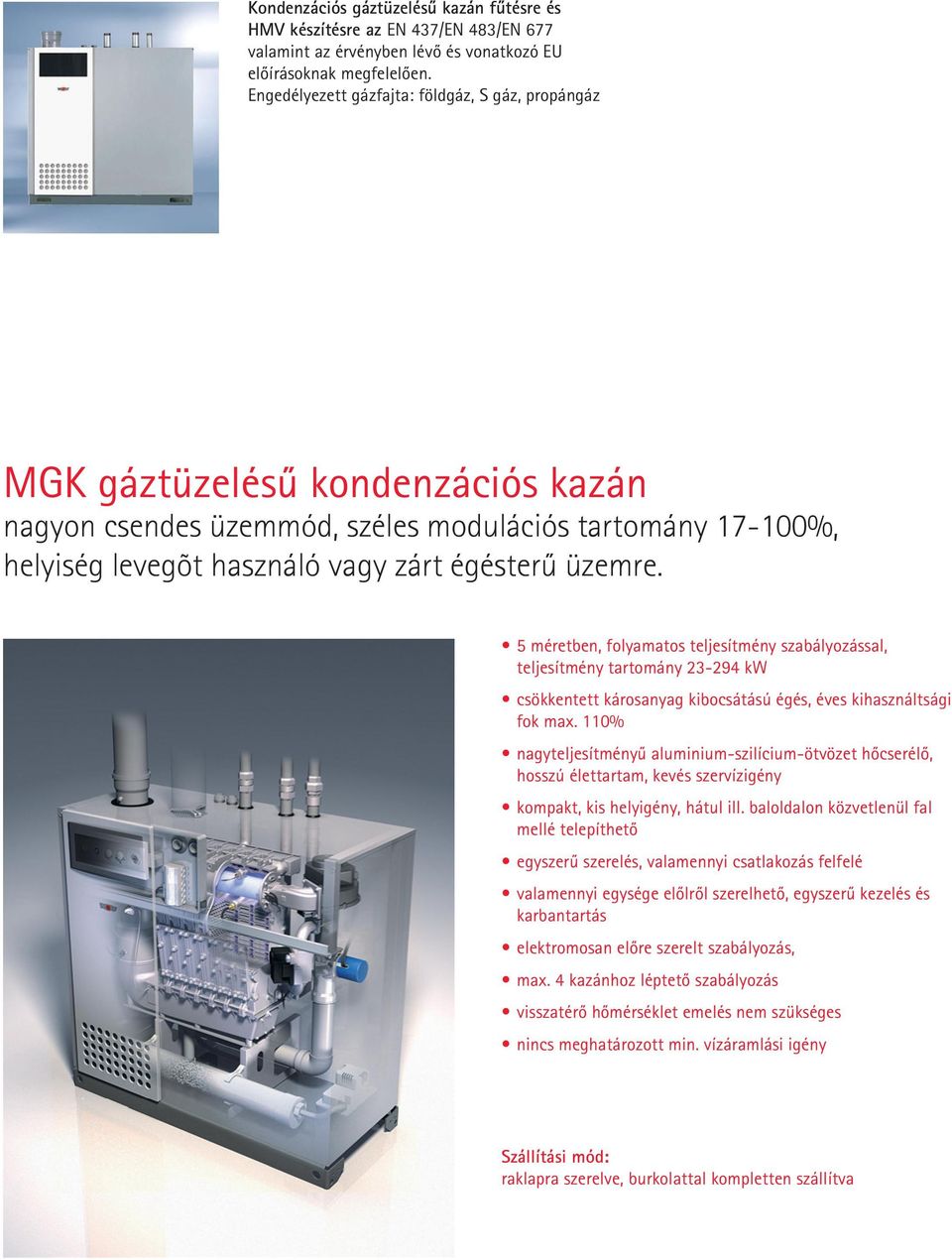

2 Kondenzációs gáztüzelésû kazán fûtésre és HMV készítésre az EN 437/EN 483/EN 677 valamint az érvényben lévõ és vonatkozó EU elõírásoknak megfelelõen. Engedélyezett gázfajta: földgáz, S gáz, propángáz MGK gáztüzelésû kondenzációs kazán nagyon csendes üzemmód, széles modulációs tartomány %, helyiség levegõt használó vagy zárt égésterû üzemre. 5 méretben, folyamatos teljesítmény szabályozással, teljesítmény tartomány kw csökkentett károsanyag kibocsátású égés, éves kihasználtsági fok max. 110% nagyteljesítményû aluminium-szilícium-ötvözet hõcserélõ, hosszú élettartam, kevés szervízigény kompakt, kis helyigény, hátul ill. baloldalon közvetlenül fal mellé telepíthetõ egyszerû szerelés, valamennyi csatlakozás felfelé valamennyi egysége elõlrõl szerelhetõ, egyszerû kezelés és karbantartás elektromosan elõre szerelt szabályozás, max. 4 kazánhoz léptetõ szabályozás visszatérõ hõmérséklet emelés nem szükséges nincs meghatározott min. vízáramlási igény Szállítási mód: raklapra szerelve, burkolattal kompletten szállítva

3 Égési levegõ csatlakozás Füstgáz csatlakozás Fûtési elõremenõ Fûtési visszatérõ Gáz csatlakozás Mûszaki adatok Felülnézet: MGK-130 Kondenz csatlakozás MGK-170/210/250/300 Kondenzációs gázkazán MGK Névleges hõteljesítmény 80/60 C-nál kw Névleges hõteljesítmény 50/30 C-nál kw Névleges hõterhelés kw A legkisebb szabályozott teljesítmény 80/60 C kw A legkisebb szabályozott teljesítmény 50/30 C kw A legkisebb szabályozott hõterhelés kw Modulációs tartomány % Füstgáz csatlakozás mm Égési levegõ csatlakozó (tartozék) mm Kondenz csatlakozás mm Fûtési elõremenõ külsõ menet 1½ Fûtési visszatérõ külsõ menet 1½ Gázcsatlakozás 1 1½ 1½ 1½ 1½ Levegõ/füstgáz rendszer Típus B23, B33, C33 B23, B33, C33 B23, B33, C33 B23, B33, C33 B23, B33, C33 C43, C53, C63, C83 C43, C53, C63, C83 C43, C53, C63, C83 C43, C53, C63, C83 C43, C53, C63, C83 Gáz-kategória II 2ELL3P II 2ELL3P II 2ELL3P II 2ELL3P II 2ELL3P Gázcsatlakozás: Földgáz H (H = 9,5 kwh/m³ = 34,2 MJ/m3) m 3 /h 13,1 16, ,2 29,4 Földgáz S (H = 8,6 kwh/m³ = 31,0 MJ/m3) m 3 /h 14,6 18,6 23,3 27,9 32,6 Propán gáz (H = 12,8 kwh/kg = 46,1 MJ/kg) kg/h 9,7 12,5 15,6 18,7 21,8 Csatlakozási gáznyomás: Földgáz mbar Propán mbar Szabvány szerinti hasznosítás foka 40/30 C (Hi/Hs) % 110/99 110/99 110/99 110/99 110/99 Szabvány szerinti hasznosítás foka 75/60 C (Hi/Hs) % 107/96 107/96 107/96 107/97 108/97 Hatásfok névleges teljesítménynél 80/60 C (Hi/Hs) % 99/89 99/89 99/89 99/89 99/89 Hatásfok 30%-os részteljesítménynél 30 C-os visszatérô (Hi/Hs) % 109/98 109/98 109/98 109/98 109/98 A hõcserélõ víztartalma liter 12 15, A kazán fûtõvíz oldali ellenállása (Dt = 20K) mbar A fûtési rendszer max. nyomása bar Max. fûtési elõremenõ hõmérséklet C A gázégõ füstgázrendszerre jutó nyomása Pa Füstgáz hõmérséklet 80/60-50/30 Qmax-nál C Füstgáz hõmérséklet 80/60-50/30 Qmin-nél C Füstgáz tömegáram g/s 56,7 72,6 90,8 108,9 127,1 A kondenz víz mennyisége 40/30 C-nál liter/h A kondenzátum ph-értéke kb. 4,0 kb. 4,0 kb. 4,0 kb. 4,0 kb. 4,0 Elektromos teljesítmény felvétel W Össztömeg kg Védettség IP40D IP40D IP40D IP40D IP40D CE-tanusítvány száma 0085BR BQ BQ BQ BQ3805 Elektromos csatlakozás 230V/50Hz

4 Szabályozási kiegészítõk Az alapszabályozást a készülék tartalmazza a BM kezelõegység (a külsõ érzékelõvel) idõjáráskövetõ hõmérséklet szabályozás fûtési és HMV készítési idõprogram háttérvilágításos LC-kijelzõ egyszerû menükezelés, érthetõ szöveges kijelzõ kezelés benyomható forgatógombbal 4 nyomógomb az azonnali funkciókhoz (fûtés, HMV készítés, csökkentett fûtés, információ) beépíthetõ a falikazán szabályozásába vagy egy fali tartó konzolba távszabályozóként az MM keverõköri modulba beépíthetõ többkörös fûtési rendszer kezelõjeként használható a rendszer max. 7 keverõkörig fejleszthetõ 2-eres e-buszos-csatlakozás MM keverõköri modul az alapszabályozáshoz egy kiegészítõ keverõkör szabályozásához idõjáráskövetõ fûtési elõremenõ hõmérséklet szabályozás a szabályozás könnyen beállítható, ha elõzõleg meghatározta és kiválasztotta a rendszert csatlakoztatható rá egy BM modul, vagy távszabályozóként egy aljzatra is szerelhetõ elõremenõ hõmérséklet érzékelõvel együtt SM1 napkollektoros modul WRS rendszerû szabályozó 1 db napkollektoros felülethez és 1 db tárolóhoz, 1 db kollektor- és 1 db tároló hõmérséklet érzékelõvel, és 1-1 db merülõ hüvellyel WRS rendszerû kazánszabályozás esetén, energiatakarékos HMV készítés (a napkollektoros rendszer mûködésekor a kazán oldali HMV készítés letiltva) egy hõfogyasztó hõmérséklet különbség szabályozása hõmennyiség mérési lehetõség beépített üzemóra számláló a mért és beállított értékek kijelzése, leolvasása csak a BM-modulon lehetséges szabályozás e-buszos rendszeren keresztül SM2 napkollektoros modul WRS rendszerû szabályozó max. 2 db napkollektoros felülethez és max. 2 db tárolóhoz, 1 db kollektor- és 1 db tároló hõmérséklet érzékelõvel, és 1-1 db merülõ hüvellyel az adott kapcsolási rajzok alapján egyszerû rendszer változat kiválasztás WRS rendszerû kazánszabályozás esetén, energiatakarékos HMV készítés (a napkollektoros rendszer mûködésekor a kazán oldali HMV készítés letiltva) hõmennyiség mérési lehetõség a mért és beállított értékek kijelzése, leolvasása csak a BM-modulon lehetséges szabályozás e-buszos rendszeren keresztül

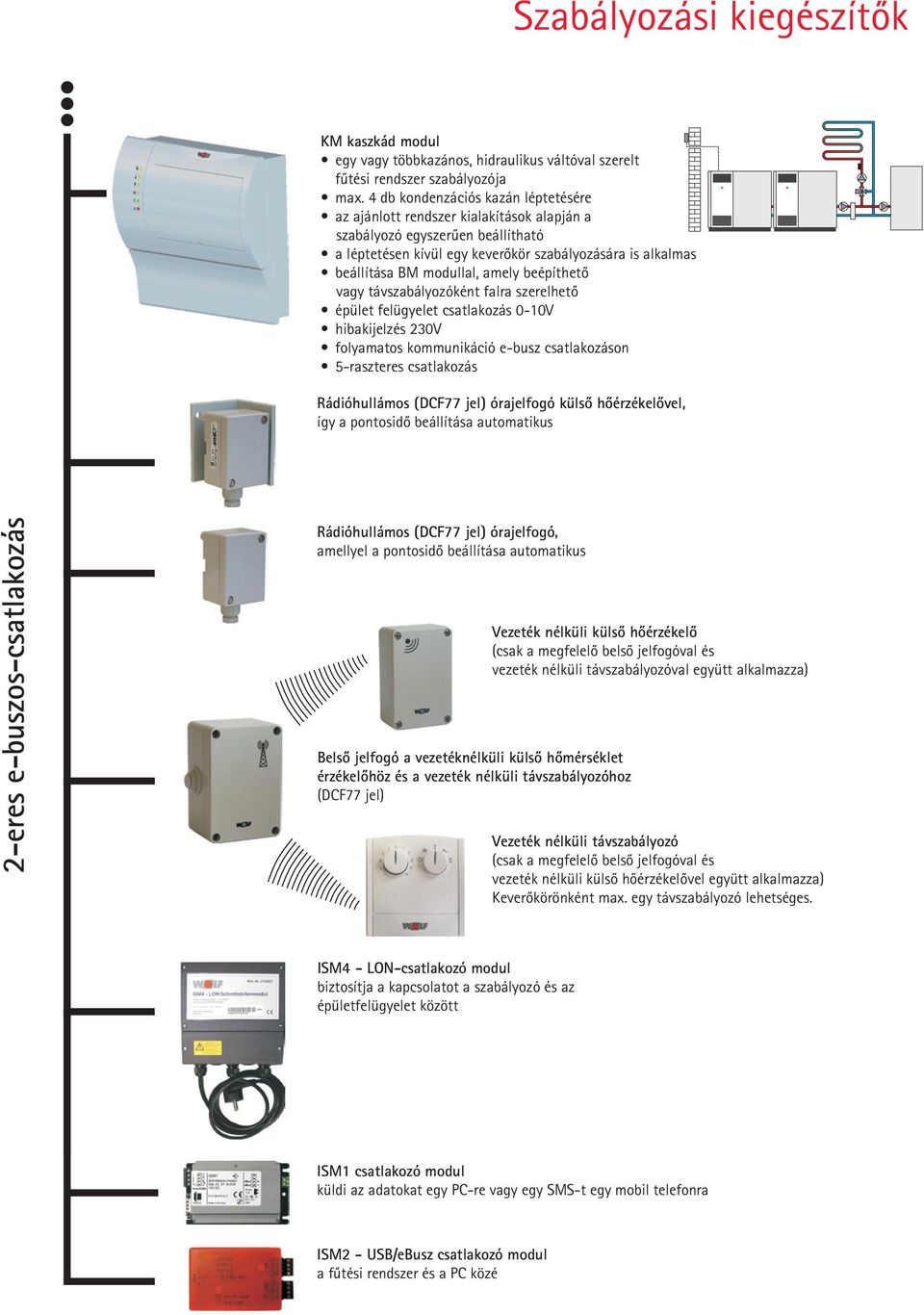

5 Szabályozási kiegészítõk KM kaszkád modul egy vagy többkazános, hidraulikus váltóval szerelt fûtési rendszer szabályozója max. 4 db kondenzációs kazán léptetésére az ajánlott rendszer kialakítások alapján a szabályozó egyszerûen beállítható a léptetésen kívül egy keverõkör szabályozására is alkalmas beállítása BM modullal, amely beépíthetõ vagy távszabályozóként falra szerelhetõ épület felügyelet csatlakozás 0-10V hibakijelzés 230V folyamatos kommunikáció e-busz csatlakozáson Rádióhullámos (DCF77 jel) órajelfogó külsõ hõérzékelõvel, így a pontosidõ beállítása automatikus 2-eres e-buszos-csatlakozás Rádióhullámos (DCF77 jel) órajelfogó, amellyel a pontosidõ beállítása automatikus Belsõ jelfogó a vezetéknélküli külsõ hõmérséklet érzékelõhöz és a vezeték nélküli távszabályozóhoz (DCF77 jel) Vezeték nélküli külsõ hõérzékelõ (csak a megfelelõ belsõ jelfogóval és vezeték nélküli távszabályozóval együtt alkalmazza) Vezeték nélküli távszabályozó (csak a megfelelõ belsõ jelfogóval és vezeték nélküli külsõ hõérzékelõvel együtt alkalmazza) Keverõkörönként max. egy távszabályozó lehetséges. ISM4 - LON-csatlakozó modul biztosítja a kapcsolatot a szabályozó és az épületfelügyelet között ISM1 csatlakozó modul küldi az adatokat egy PC-re vagy egy SMS-t egy mobil telefonra ISM2 - USB/eBusz csatlakozó modul a fûtési rendszer és a PC közé

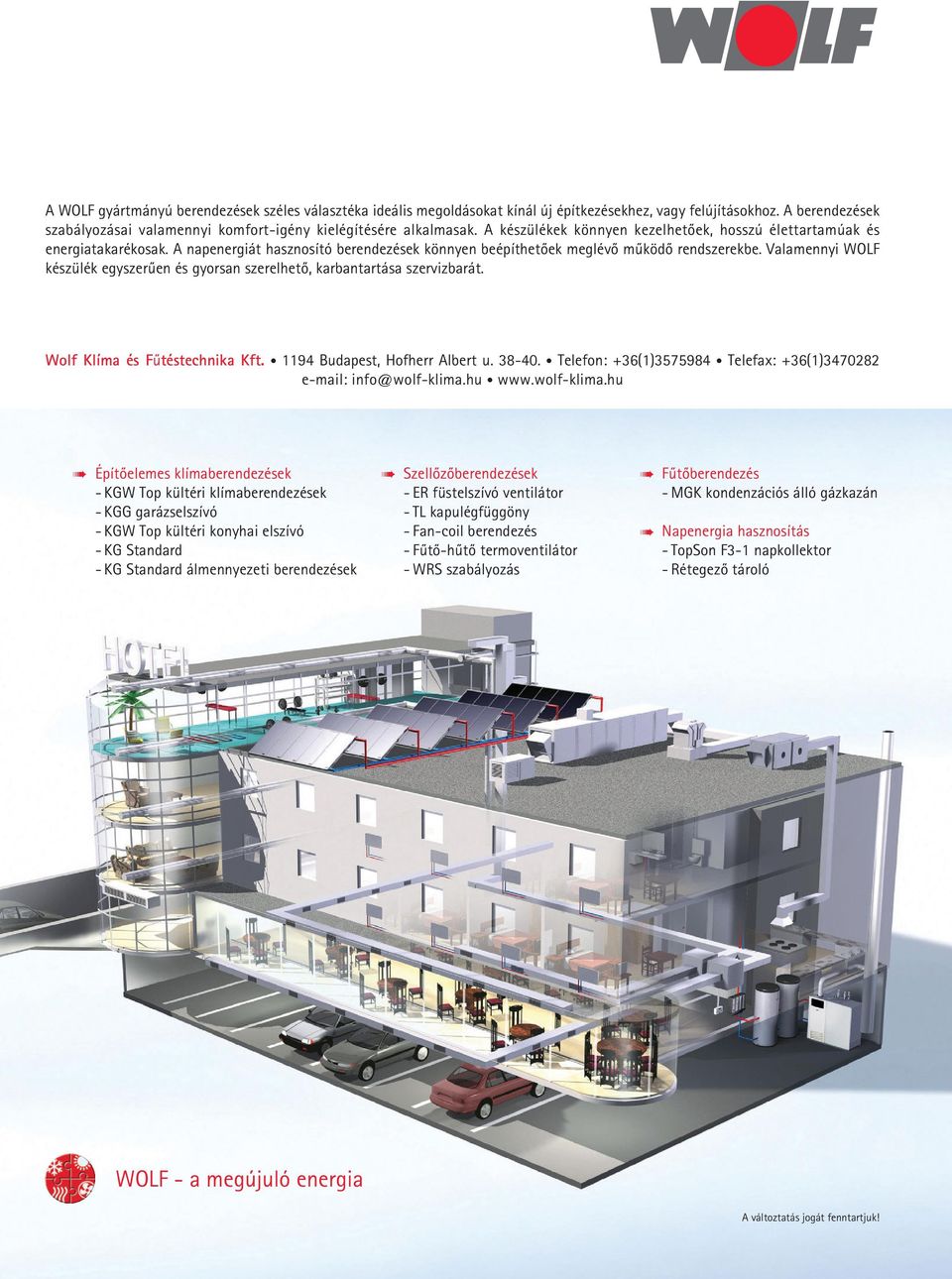

6 A WOLF gyártmányú berendezések széles választéka ideális megoldásokat kínál új építkezésekhez, vagy felújításokhoz. A berendezések szabályozásai valamennyi komfort-igény kielégítésére alkalmasak. A készülékek könnyen kezelhetôek, hosszú élettartamúak és energiatakarékosak. A napenergiát hasznosító berendezések könnyen beépíthetôek meglévô mûködô rendszerekbe. Valamennyi WOLF készülék egyszerûen és gyorsan szerelhetô, karbantartása szervizbarát. Wolf Klíma és Fûtéstechnika Kft Budapest, Hofherr Albert u Telefon: +36(1) Telefax: +36(1) info@wolf-klima.hu Építõelemes klímaberendezések - KGW Top kültéri klímaberendezések - KGG garázselszívó - KGW Top kültéri konyhai elszívó - KG Standard - KG Standard álmennyezeti berendezések Szellõzõberendezések - ER füstelszívó ventilátor - TL kapulégfüggöny - Fan-coil berendezés - Fûtõ-hûtõ termoventilátor - WRS szabályozás Fûtõberendezés - MGK kondenzációs álló gázkazán Napenergia hasznosítás - TopSon F3-1 napkollektor - Rétegezõ tároló WOLF - a megújuló energia A változtatás jogát fenntartjuk!
