1 [ Levegõ ] [ Víz ] Falikazánok minden igényre Logamax Basic U012/U014 Logamax Standard U102/U104 Logamax Plus GB112 [ Föld ] [ Buderus ] Falikazánok minden igényre A fûtésben otthon vagyunk

2 Megbízható energiatakarékos fûtés A Buderus Logamax Basic U012/U014 gáztüzelésû falikazánnal egy megbízható, korszerû, kis helyigényû és hosszú élettartamú hõtermelõhöz jut kedvezõ áron. A teljesítmény adatok is meggyõzõek: az éves hatásfok elérheti a 92%-ot. Energiatakarékos mûszaki megoldás A Logamax Basic egy folyamatos szabályozású készülék. Ez azt jelenti, hogy az égõ által leadott hõmennyiség a helyiség hõmérsékletéhez igazodik és emelkedõ helyiség-hõmérséklet esetén a teljesítményt 40%-ig csökkenti. A mûszaki megoldás elõnyei: A helyiségben mindig biztosítható az egyenletes hõmérséklet Fûtési költség takarítható meg Hosszabb élettartam a kímélõ üzemmódnak köszönhetõen Logamatic 41 OT szobatermosztát Logamax Basic U012 / U014 2

3 Falikazánok Logamax Basic U012 / U014 Komfort minden lakáshoz A Logamax Basic család tagjai minden lakástípushoz alkalmazhatóak. A készülékek 24 kw-os és 28 kw-os teljesítményben készülnek. Fûtõés kombi változatban, zárt és nyílt égéstérrel, továbbá a 28 kw-os kivitel beépített 60 literes tárolóval is rendelhetõ. Komplett rendszer A készülékek beépített tágulási tartállyal, túláram- és biztonsági szeleppel rendelkeznek. A Logamax Basic U012/U014 kiegészítõ tartozékai is teljes választékot kínálnak: füstgázrendszer, csatlakozó készlet, átalakító készlet különbözõ csatlakozási variációkhoz - minden ami szükséges megvásárolható. A Logamax Basic U012/U014 egy áttekinthetõ kezelõfelülettel rendelkezik, amelyen beállítható többek között az elõremenõ fûtõvíz hõmérséklet és a téli-nyári átkapcsolás hõmérséklete. Használati melegvíz igény szerint A Logamax készülékek széles termékskálája segítségével a használati melegvíz ellátás az Ön kívánságaihoz illeszthetõ. Átlagos melegvíz felhasználáshoz válassza a 24 kw-os kombi készüléket. A kombi készülék azt jelenti, hogy mind a fûtési, mind a melegvíz készítés hõigényét egy készülék látja el. Magasabb melegvíz igény esetén egy 28 kw-os kombi készüléket vagy egy 28 kw-os, melegvíztárolóval rendelkezõ készülék beépítését ajánljuk. A beépített tárolóval rendelkezõ készülék 10 perc alatt 140 liter 45 C-os használati melegvizet biztosít. Több egyidejû melegvíz felhasználási igény esetén külsõ melegvíztároló alkalmazását javasoljuk. Bõvebb leírás a tárolókról a 9. oldalon. 3

4 Teljes és kényelmes megoldás A Logamax Standard U102/104 típusú berendezések elõnyös árú és kompletten kialakított gázüzemû fali készülékek fûtésre, vagy fûtéssel kombinált melegvíz-ellátásra. Léteznek ezen túlmenõen beépített füstgáz-elvezetõ ventillátorral felszerelt típusok, amik megoldást jelentenek a készülék kéménytõl független elhelyezésére. Használhatóak lakásokban, családi-, vagy sorházakban. Elhelyezhetõek: a fürdõszobában, konyhában, elõtérben, vagy tárolóhelységben, a hobbi-szobában, vagy a tetõtérben. Logamax Standard U102 / U104 Nagy hatékonyság a Logamax Standard U102/104 gázégõjével A Buderus Logamax készülékek vásárlásakor biztosak lehetünk abban, hogy jól döntöttünk. A készülékeknél alkalmazott kis károsanyag-kibocsátású teljes elõkeveréssel mûködõ égõ a piacon manapság találhatóak közül a legkiválóbbak közé tartozik. Ez a levegõ oxigénje és a gáz helyes keverési arányával biztosítja a tökéletes és hatékony égést. A gázelegy gyújtása elektronikusan történik. A láng hûtésével az NO 2 -értékek jelentõs csökkentése érhetõ el: a kibocsátás mértéke 70 mg/kwh alatt marad. A környezet mindig szem elõtt A Buderus készülékek minden szerkezeti elemét és minden mûszaki megoldását a környezetkímélés szempontjait figyelembe véve alakítottuk ki. A Logamax Standard U102/104 típusok szabályozó rendszere A Logamatic vezérlés garantálja az alacsony gázfogyasztást és alacsony károsanyag-kibocsátást, az optimális komfort egyidejû biztosítá- 4 A Logamax Standard U102/104 elõnyei: Jó energia-hasznosítás (hatásfok egészen 92%-ig) Kis károsanyag-kibocsátás mind a fûtési, mind a melegvíz készítési üzemben Alacsony indítási károsanyagkibocsátás a modulációs égõüzem következtében Takarékos energiafelhasználás a vízmelegítés esetében is

5 Falikazánok Logamax U102 / U104 sával. A helyiséghõmérséklet-érzékelõ szobatermosztát (opcionálisan rendelhetõ) közvetlenül a lakótérben helyezhetõ el. Télen a fagyvédelmi funkció gondoskodik a zavartalan mûködésrõl. A Logamax Standard kombi készülék A kombinált készülékek a használati melegvizet az átfolyási elv alapján állítják elõ (közvetlen ivóvíz-melegítés). Ezzel a megoldással sok hely takarítható meg, mivel nincs szükség külön melegvíz-tárolóra. A használati melegvíz rövid várakozási idõn belül elkészül egy hatékony melegvíz-hõcserélõ segítségével. Ez már 30 másodperc elteltével 45 C hõmérsékletû melegvizet bocsát rendelkezésünkre. A kifolyási hõmérséklet a személyes igényeknek megfelelõen állítható be 40 és 60 C között. További elõnyök: Kombinált készülékek, gyors indítással A levegõ-füstgáz rendszerek sokfélesége következtében szabad elhelyezés az épületen belül Könnyen szerelhetõek és régi készülékek helyére egyszerûen beépíthetõek DO Tetõ fölötti elvezetés koncentrikus csatlakozásra, C32x A füstgáz-elvezetés megoldásai Csatlakozás hagyományos kéményhez Kéményhez közeli szerelés esetén nyílt égésterû készülék alkalmazható. Ennél a változatnál a készülék az égéshez szükséges oxigént a helyiség levegõjébõl nyeri, a füstgázok pedig a kéményen keresztül távoznak. Kéményes üzemmódban a készülék a megfelelõen méretezett és megépített kéménybe csatlakoztatható. Ehhez a felállítási hely méreteinek meg kell felelnie bizonyos minimális követelményeknek, és mindenkor gondoskodni kell a megfelelõ levegõ-utánpótlásról. Ez az érvényes elõírások szerint kialakított nyílásokon keresztül történhet. A zárt égésterû rendszerek A füstgáz-ventilátorokkal ellátott készülékeknek a helyiség levegõjétõl független üzeméhez a Buderus több különbözõ, levegõ-füstgáz-rendszerrel rendelkezik. Ezen rendszerek különlegessége a csõ a csõben koncepció. A füstgáz elvezetésére szolgáló belsõ csõ a külsõ csõben halad, amely az égéshez szükséges levegõt vezeti be. Így az egyidejûleg elõmelegszik. Maximális kémény magasság: 7m 100/60-as rendszernél, amely csökkentendõ egyéb ellenállással, pl. könyökönként 1m. DO-P Tetõ fölötti elvezetés párhuzamos csatlakozásra, C32 WH/WS Külsõfali csatlakozás koncentrikus elvezetéssel, C12x WH-P/WS-P Külsõfali csatlakozás párhuza-mos elvezetéssel, C12 GA-X Csatlakozó LAS-rendszerhez helyiséglevegõ használatával B32 LAS-K Csatlakozó LAS-rendszerhez helyiséglevegõ használata nélkül, C42x Leggyakoribb füstgáz elvezetések 5

6 Egy fûtési rendszer, mellyel pénzt spórolhat Ha magas igényeket támaszt a fûtéssel szemben és a legenergiatakarékosabban szeretne fûteni, válassza a Buderus kondenzációs kazánját. A Logamax Plus fali készülék gazdaságos, kis helyigényû, továbbá hatékony fûtési megoldás gyakorlatilag minden lakás és épület számára. 109%-os éves hatásfok Kondenzációs nyereség Ha a 100% nem elég A Logamax Plus a kondenzációs technika alkalmazásával a látszólag lehetetlent is lehetõvé teszi. Ez a következõképpen történhet: A gáz elégetésével szén-dioxid és vízgõz keletkezik. A kondenzációs kazán a füstgáz vízgõz tartalmát lekondenzálja, hõt von el belõle és ezt is a helyiségek fûtésére használja. Ezt az energiát a hagyományos rendszerek a kéményen keresztül elvezetik. Kondenzációs technikával hatékony energiakihasználás (több mint 100%-os hatásfok), ennek eredményeként pedig kisebb környezetterhelés érhetõ el. Az intelligens gáz-levegõ szabályozás, továbbá a nagyobb felületû hõcserélõ összekötve a modulációs égõvel maximális kondenzációs üzemet biztosít. Kondenzációs technika - Egy kifizetõdõ rendszer Hagyományos kazánokkal összehasonlítva a kondenzációs technikát a fûtési költség megtakarítás 10 és 14% közötti, régebbi berendezésekkel összevetve akár 30% is lehet. Így a Logamax Plus gyorsan kifizetõdik. 6

7 Falikazánok Logamax Plus GB112 Logamax Plus GB112 / kw A GB 112 elõnyei: A kondenzációs hõ maximális kihasználása Több típusú és méretû melegvíztárolóval összeköthetõ Kaszkádkapcsolásban 480 kw teljesítmény is elérhetõ Folyamatos szabályozás %-ig Elõkeveréses gázégõ az alacsonyabb károsanyag kibocsátás érdekében Minden igényre felkészült A Logamax Plus GB 112-nek bármilyen fûtési igényre van megoldása, kezdve az egyszobás kis garzonoktól a nagyobb lakó- és irodaépületekig, 11 kw-tól 60 kw-ig egységteljesítményben és 480 kw-ig kaszkádkapcsolásban. Ha több nagyteljesítményû készüléket kombinálunk egymással társasházak és ipari objektumok is fûthetõk kondenzációs technikával. A kondenzációs készülékekkel olyan technikához juthat, melynek minden darabja magán viseli a kondenzációs technikában szerzett jelentõs tapasztalatot. Belül technikailag, kívül formailag kiváló. A modern Buderus fûtési rendszerek további elõnye a fordulatszám szabályozású szivattyú, mely csendesebben mûködik a hagyományos szivattyúknál. 7

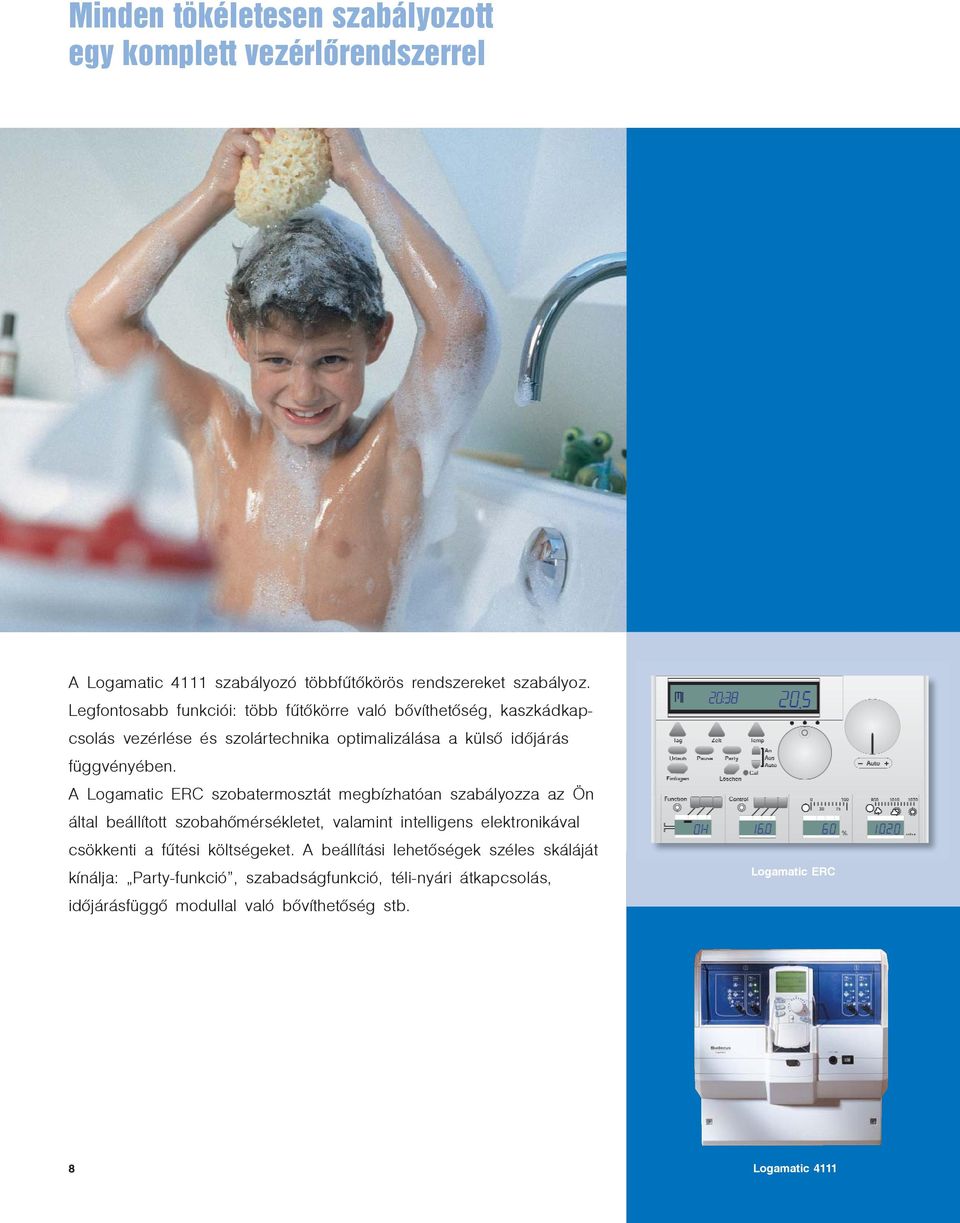

8 Minden tökéletesen szabályozott egy komplett vezérlõrendszerrel A Logamatic 4111 szabályozó többfûtõkörös rendszereket szabályoz. Legfontosabb funkciói: több fûtõkörre való bõvíthetõség, kaszkádkapcsolás vezérlése és szolártechnika optimalizálása a külsõ idõjárás függvényében. A Logamatic ERC szobatermosztát megbízhatóan szabályozza az Ön által beállított szobahõmérsékletet, valamint intelligens elektronikával csökkenti a fûtési költségeket. A beállítási lehetõségek széles skáláját kínálja: Party-funkció, szabadságfunkció, téli-nyári átkapcsolás, idõjárásfüggõ modullal való bõvíthetõség stb. Logamatic ERC 8 Logamatic 4111

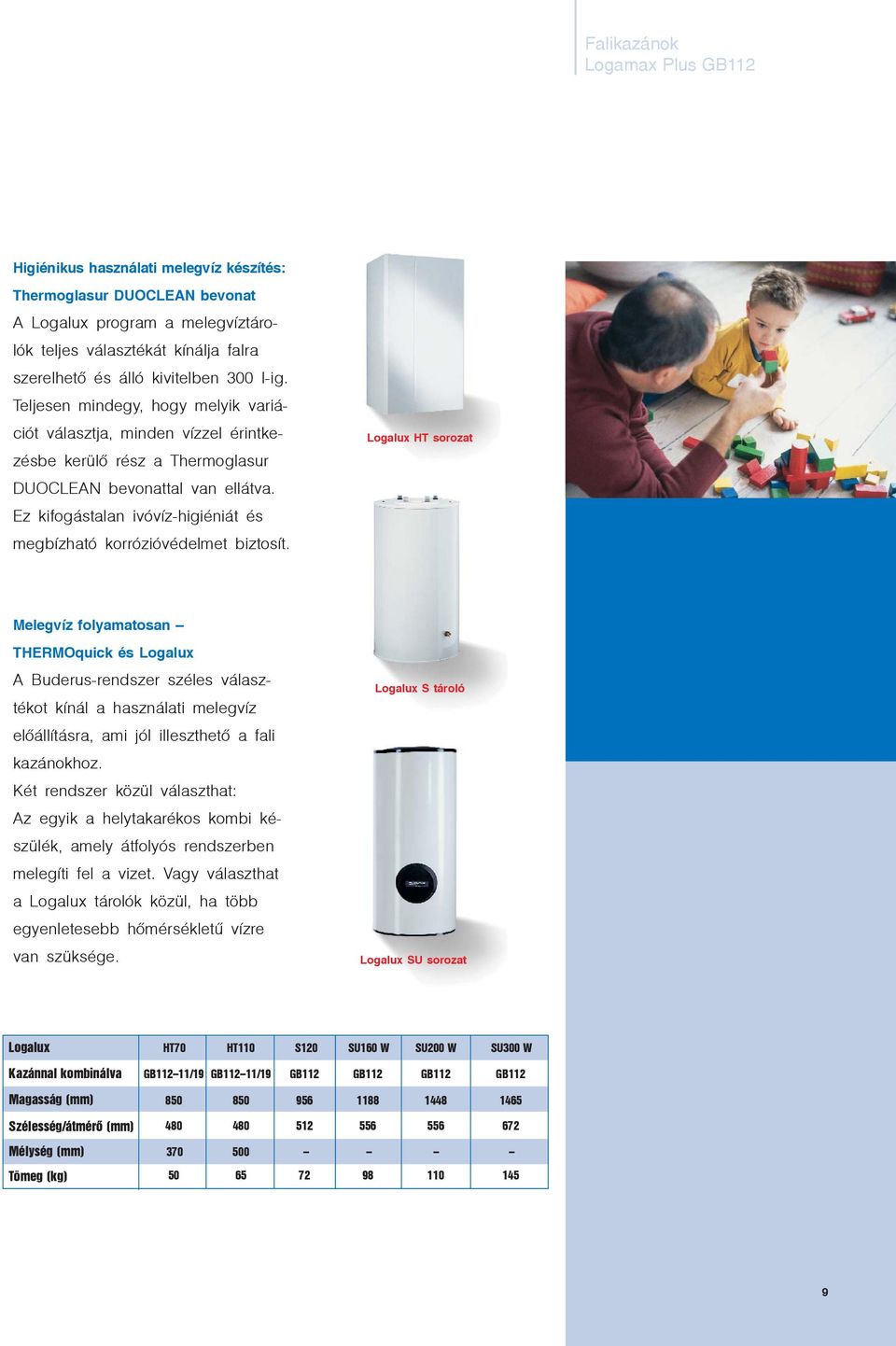

9 Falikazánok Logamax Plus GB112 Higiénikus használati melegvíz készítés: Thermoglasur DUOCLEAN bevonat A Logalux program a melegvíztárolók teljes választékát kínálja falra szerelhetõ és álló kivitelben 300 l-ig. Teljesen mindegy, hogy melyik variációt választja, minden vízzel érintkezésbe kerülõ rész a Thermoglasur DUOCLEAN bevonattal van ellátva. Ez kifogástalan ivóvíz-higiéniát és megbízható korrózióvédelmet biztosít. Logalux HT sorozat Melegvíz folyamatosan THERMOquick és Logalux A Buderus-rendszer széles választékot kínál a használati melegvíz elõállításra, ami jól illeszthetõ a fali kazánokhoz. Két rendszer közül választhat: Az egyik a helytakarékos kombi készülék, amely átfolyós rendszerben melegíti fel a vizet. Vagy választhat a Logalux tárolók közül, ha több egyenletesebb hõmérsékletû vízre van szüksége. Logalux S tároló Logalux SU sorozat Logalux HT70 HT110 S120 SU160 W SU200 W SU300 W Kazánnal kombinálva GB112 11/19 GB112 11/19 GB112 GB112 GB112 GB112 Magasság (mm) Szélesség/átmérõ (mm) Mélység (mm) Tömeg (kg)

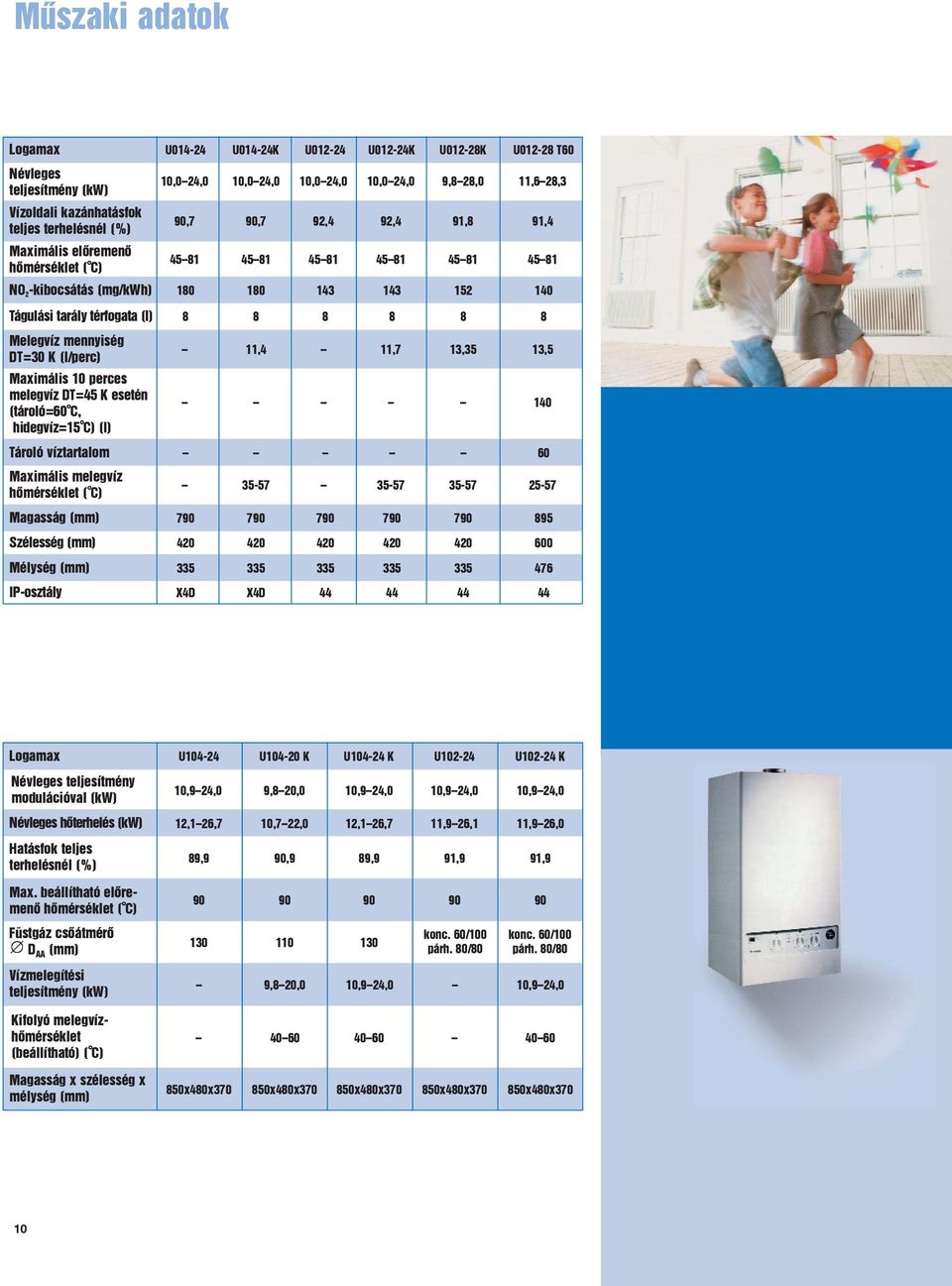

10 Mûszaki adatok Logamax U U014-24K U U012-24K U012-28K U T60 Névleges teljesítmény (kw) 10,0 24,0 10,0 24,0 10,0 24,0 10,0 24,0 9,8 28,0 11,6 28,3 Vízoldali kazánhatásfok teljes terhelésnél (%) 90,7 90,7 92,4 92,4 91,8 91,4 Maximális elõremenõ hõmérséklet ( C) NO 2 -kibocsátás (mg/kwh) Tágulási tarály térfogata (l) Melegvíz mennyiség DT=30 K (l/perc) Maximális 10 perces melegvíz DT=45 K esetén (tároló=60 C, hidegvíz=15 C) (l) Tároló víztartalom 60 Maximális melegvíz hõmérséklet ( C) 11,4 11,7 13,35 13, Magasság (mm) Szélesség (mm) Mélység (mm) IP-osztály X4D X4D Logamax U U K U K U U K Névleges teljesítmény modulációval (kw) 10,9 24,0 9,8 20,0 10,9 24,0 10,9 24,0 10,9 24,0 Névleges hõterhelés (kw) 12,1 26,7 10,7 22,0 12,1 26,7 11,9 26,1 11,9 26,0 Hatásfok teljes terhelésnél (%) Max. beállítható elõremenõ hõmérséklet ( C) Füstgáz csõátmérõ D AA (mm) Vízmelegítési teljesítmény (kw) Kifolyó melegvízhõmérséklet (beállítható) ( C) Magasság x szélesség x mélység (mm) 89,9 90,9 89,9 91,9 91, konc. 60/100 párh. 80/80 konc. 60/100 párh. 80/80 9,8 20,0 10,9 24,0 10,9 24, x480x x480x x480x x480x x480x370 10

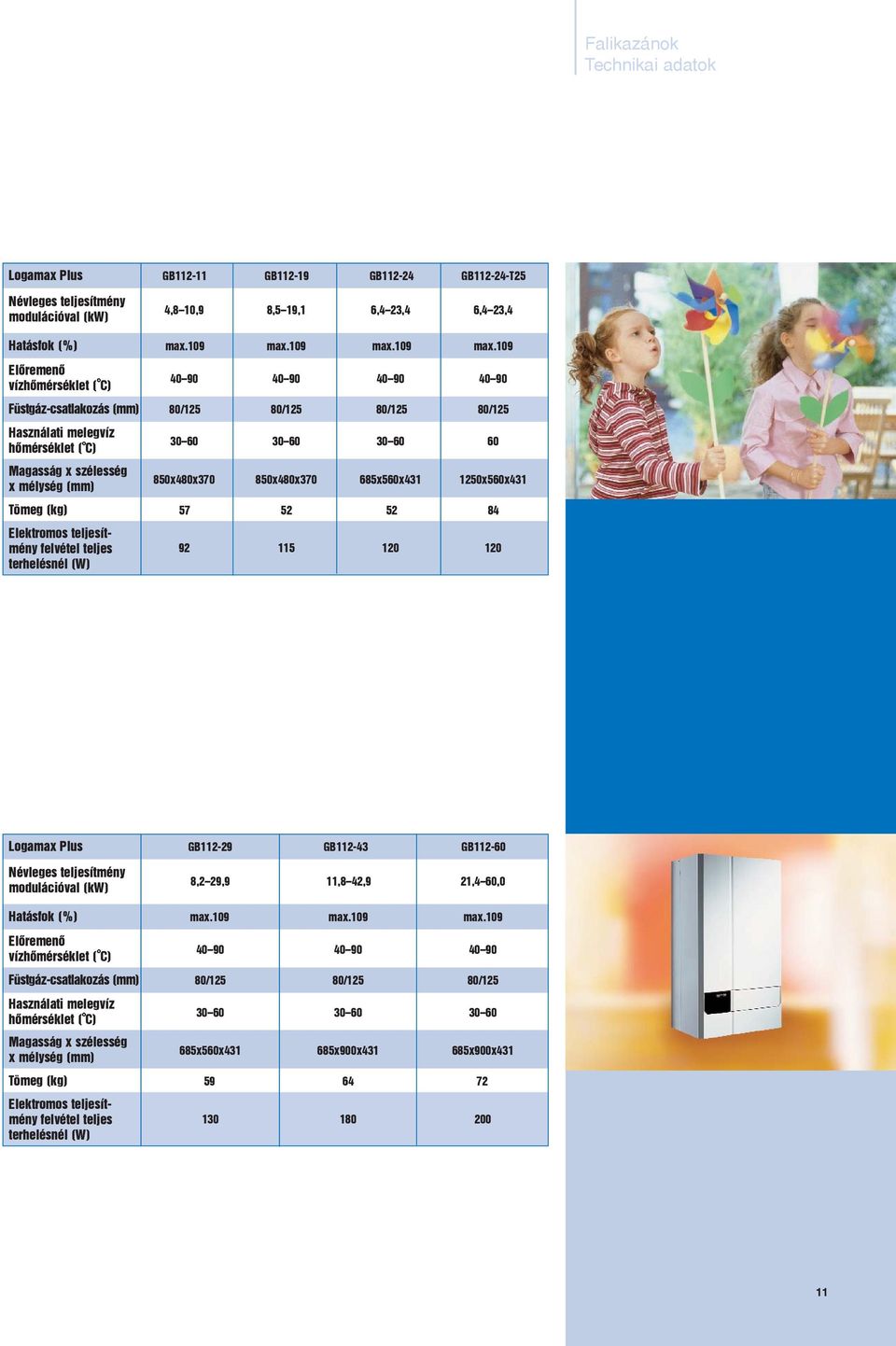

11 Falikazánok Technikai adatok Logamax Plus GB GB GB GB T25 Névleges teljesítmény modulációval (kw) 4,8 10,9 8,5 19,1 6,4 23,4 6,4 23,4 Hatásfok (%) max.109 max.109 max.109 max.109 Elõremenõ vízhõmérséklet ( C) Füstgáz-csatlakozás (mm) 80/125 80/125 80/125 80/125 Használati melegvíz hõmérséklet ( C) Magasság x szélesség x mélység (mm) x480x x480x x560x x560x431 Tömeg (kg) Elektromos teljesítmény felvétel teljes terhelésnél (W) Logamax Plus GB GB GB Névleges teljesítmény modulációval (kw) 8,2 29,9 11,8 42,9 21,4 60,0 Hatásfok (%) max.109 max.109 max.109 Elõremenõ vízhõmérséklet ( C) Füstgáz-csatlakozás (mm) 80/125 80/125 80/125 Használati melegvíz hõmérséklet ( C) Magasság x szélesség x mélység (mm) x560x x900x x900x431 Tömeg (kg) Elektromos teljesítmény felvétel teljes terhelésnél (W)
