Tervezési segédlet. Ferroli DIVATOP 60. F24 és F32 zárt égésterű. rétegtárolós fali kombi gázkazánhoz

Átírás

1 Tervezési segédlet Ferroli DIVATOP 60 F24 és F32 zárt égésterű rétegtárolós fali kombi gázkazánhoz Tartalom 1 Készülék jellemzők Alkalmazási terület Műszaki adatok Csatlakozó méretek Diagramok Füstgáz és levegő bekötések Kiegészítők Szobatermosztát: Open Therm Megfelelőségi nyilatkozat Készülék jellemzők 1.1 Alkalmazási terület A DIVATOP 60 F24 és F32 indirekt tárolós zárt égésterű fali gázkészülék, folyamatos lángszabályozású és elektronikus gyújtású. A fűtési teljesítmény a névleges érték 30%-ig visszavehető úgy, hogy a használati melegvíz-termeléséhez a teljes teljesítmény felhasználható. Nincs beépített váltószelep, helyette szivattyú oldja meg a hmv készítést. Hatásfokuk 90% feletti. A kilépő füstgáz hőmérséklete C között van. A beépített rozsdamentes acélból készült 60 literes tárolóhoz van egy 2 liter űrtartalmú tágulási tartály a táguló térfogat felvételéhez, valamint biztonsági szeleppel is. Igen széles választékban kínálunk ehhez a zárt égésterű készülékhez füstelvezető csőrendszert, amely lehet 100/60 vagy 125/80 koaxiális, illetve 80/80 szétválasztott rendszerű. Mindkét változat lehet vízszintes, vagy függőleges kivitelű is. 1

2 1.2 Műszaki adatok DIVATOP 60 F24 zárt égésterű fali gázkazán Mértékegység Érték Max. hőterhelés kw 25,8 Min. hőterhelés kw 8,3 Max. hőteljesítmény kw 24 Min. hőteljesítmény kw 7,2 Gázkazán fúvókák G20 gázra db x φ 12x1,30 Névleges csatlakozási nyomás G20 gázra mbar 25 Max. égőnyomás G20 gázra mbar 12,0 Min. égőnyomás G20 gázra mbar 1,5 Max. gázfogyasztás G20 gázra m 3 /h 2,73 Min. gázfogyasztás G20 gázra m 3 /h 0,88 Gázkazán fúvókák G31 gázra gázra db x φ 12x0,77 Névleges csatlakozási nyomás G31 gázra mbar 30 Max. égőnyomás G31 gázra mbar 30 Min. égőnyomás G31 gázra mbar 5 Max. gázfogyasztás G31 gázra m 3 /h 2,00 Min. gázfogyasztás G31 gázra m 3 /h 0,65 92/42 EGK Irányelv szerinti hatékonysági osztály - NOx kibocsátási osztály - 3 Fűtési rendszer max. üzemi nyomása bar 3 Fűtési rendszer min. üzemi nyomása bar 0,8 Max. fűtési hőmérséklet C 90 Kazán víztartalma liter 5 Tágulási tartály űrtartalma fűtési/hmv liter 8/2 Tágulási tartályok előnyomása bar 3 Hmv rendszer max. üzemi nyomás bar 9 Hmv rendszer min. üzemi nyomás bar 0,25 Hmv víztartalom liter 60 Hmv vízhozam t = 30 C esetén liter/óra 750 Hmv vízhozam t = 30 C esetén liter/10perc 180 Elektromos védettség IP X5D Hálózati feszültség V/Hz 230V/50Hz Felvett elektromos teljesítmény W 125 Nettó tömeg kg 60 C12-C22-C32-C42-C52- Berendezés típusa - C62-C72-C82-B22 CE tanúsítvány AT0358 2

3 DIVATOP 60 F32 zárt égésterű fali gázkazán Mértékegység Érték Max. hőterhelés kw 33,3 Min. hőterhelés kw 10,7 Max. hőteljesítmény kw 31 Min. hőteljesítmény kw 9,2 Gázkazán fúvókák G20 gázra db x φ 16x1,30 Névleges csatlakozási nyomás G20 gázra mbar 25 Max. égőnyomás G20 gázra mbar 12,0 Min. égőnyomás G20 gázra mbar 1,5 Max. gázfogyasztás G20 gázra m 3 /h 3,52 Min. gázfogyasztás G20 gázra m 3 /h 1,13 Gázkazán fúvókák G31 gázra gázra db x φ 16x0,77 Névleges csatlakozási nyomás G31 gázra mbar 30 Max. égőnyomás G31 gázra mbar 30 Min. égőnyomás G31 gázra mbar 5 Max. gázfogyasztás G31 gázra m 3 /h 2,60 Min. gázfogyasztás G31 gázra m 3 /h 0,84 92/42 EGK Irányelv szerinti hatékonysági osztály - NOx kibocsátási osztály - 3 Fűtési rendszer max. üzemi nyomása bar 3 Fűtési rendszer min. üzemi nyomása bar 0,8 Max. fűtési hőmérséklet C 90 Kazán víztartalma liter 5,5 Tágulási tartály űrtartalma fűtési/hmv liter 10/2 Tágulási tartályok előnyomása bar 3 Hmv rendszer max. üzemi nyomás bar 9 Hmv rendszer min. üzemi nyomás bar 0,25 Hmv víztartalom liter 60 Hmv vízhozam t = 30 C esetén liter/óra 950 Hmv vízhozam t = 30 C esetén liter/10perc 210 Elektromos védettség IP X5D Hálózati feszültség V/Hz 230V/50Hz Felvett elektromos teljesítmény W 140 Nettó tömeg kg 62 C12-C22-C32-C42-C52- Berendezés típusa - C62-C72-C82-B22 CE tanúsítvány BR0844 3

4 1.3 Csatlakozó méretek DIVATOP 60 F24 Gázbetáp ½ Fűtési előremenő/visszatérő ¾ Hidegvíz betáp hmv-hez ½ Hmv csatlakozás ½ 4

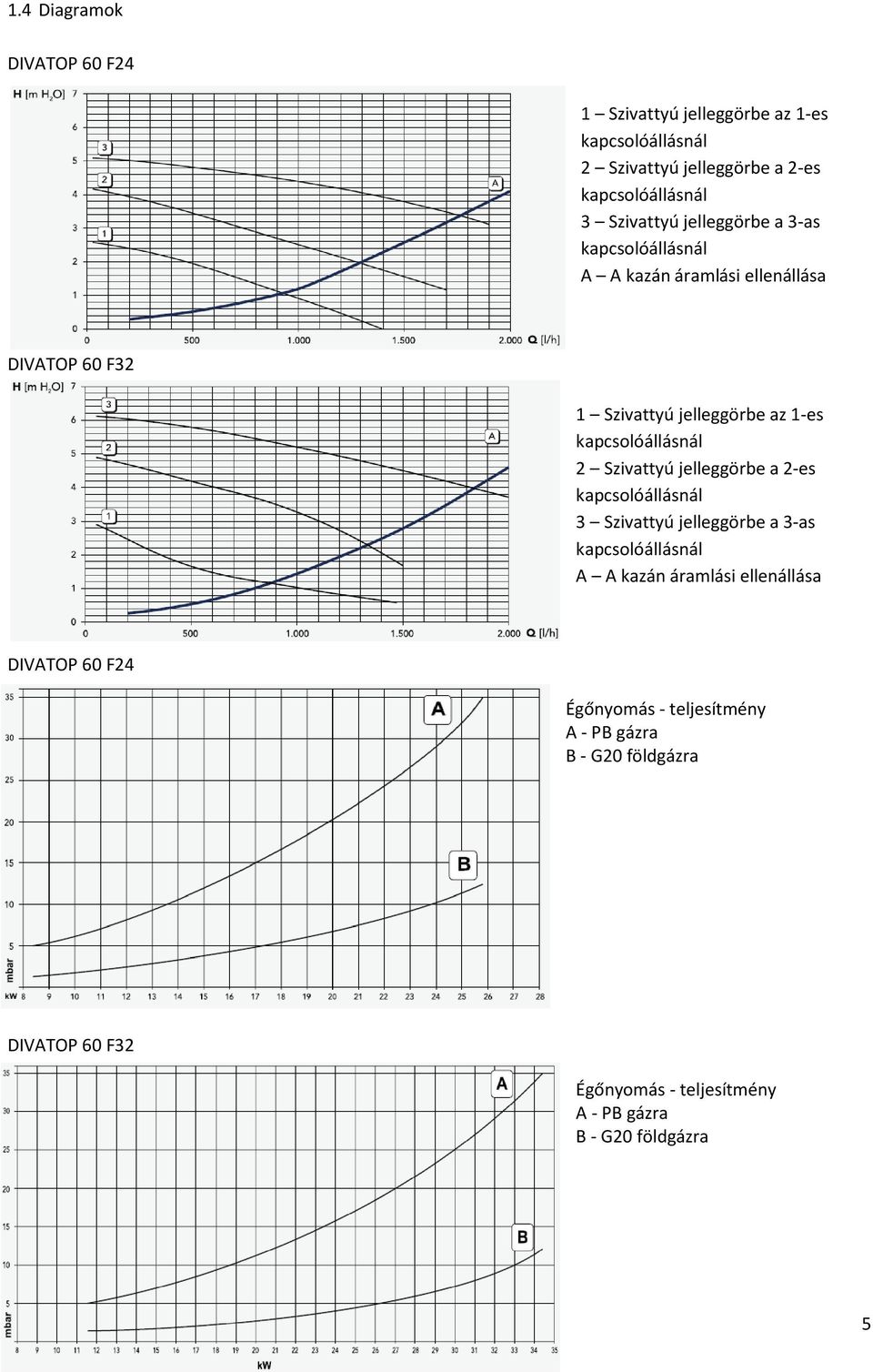

5 1.4 Diagramok DIVATOP 60 F24 1 Szivattyú jelleggörbe az 1-es 2 Szivattyú jelleggörbe a 2-es 3 Szivattyú jelleggörbe a 3-as A A kazán áramlási ellenállása DIVATOP 60 F32 1 Szivattyú jelleggörbe az 1-es 2 Szivattyú jelleggörbe a 2-es 3 Szivattyú jelleggörbe a 3-as A A kazán áramlási ellenállása DIVATOP 60 F24 Égőnyomás - teljesítmény A - PB gázra B - G20 földgázra DIVATOP 60 F32 Égőnyomás - teljesítmény A - PB gázra B - G20 földgázra 5

6 1.5 Füstgáz és levegő bekötések DIVATOP 60 F24 zárt égésterű gázkazán 60/100 koaxiális 80/125 koaxiális Maximális megengedhető kémény egyenértékhossz 4m 5m 90 -os ív ellenállása 1m 0,5m 45 -os ív ellenállása 0,5m 0,25m 0-2m φ43 0-3m φ43 2-4m nem kell szűkítő 3-4m φ47 Alkalmazandó fojtótárcsa (szűkítő elem) m nem kell szűkítő DIVATOP 60 F32 zárt égésterű gázkazán 60/100 koaxiális 80/125 koaxiális Maximális megengedhető kémény egyenértékhossz 4m 5m 90 -os ív ellenállása 1m 0,5m 45 -os ív ellenállása 0,5m 0,25m 0-2m φ45 0-3m φ45 Alkalmazandó fojtótárcsa (szűkítő elem) 2-4m nem kell szűkítő 3-5m nem kell szűkítő DIVATOP 60 F24 zárt égésterű gázkazán Maximális megengedhető kémény egyenértékhossz Alkalmazandó fojtótárcsa (szűkítő elem) Külön füstgáz (φ80) és levegő cső (φ80) 45m eq 0-10m eq φ m eq φ47 6

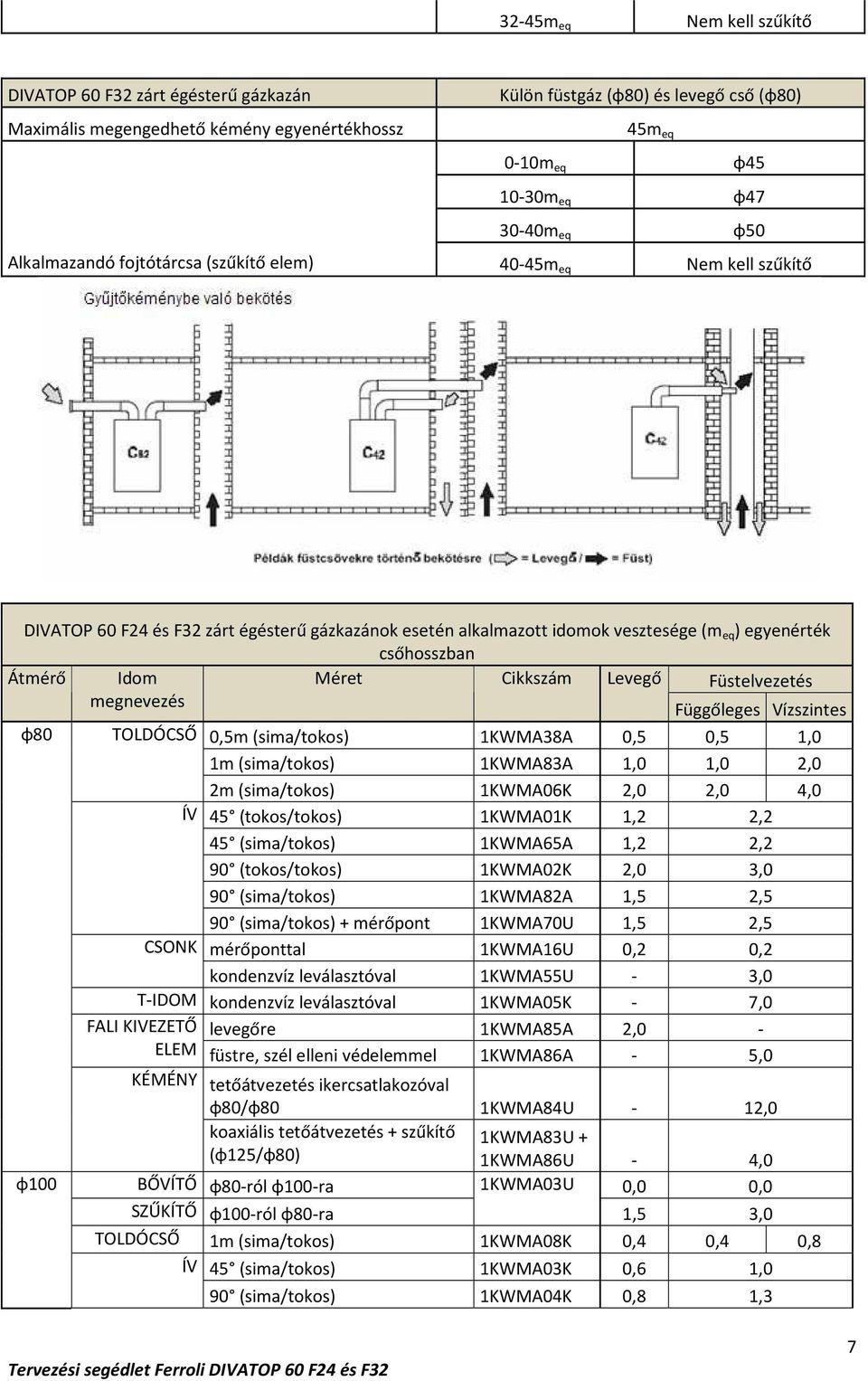

7 32-45m eq Nem kell szűkítő DIVATOP 60 F32 zárt égésterű gázkazán Külön füstgáz (φ80) és levegő cső (φ80) Maximális megengedhető kémény egyenértékhossz 45m eq 0-10m eq φ m eq φ m eq φ50 Alkalmazandó fojtótárcsa (szűkítő elem) 40-45m eq Nem kell szűkítő DIVATOP 60 F24 és F32 zárt égésterű gázkazánok esetén alkalmazott idomok vesztesége (m eq ) egyenérték csőhosszban Átmérő Idom Méret Cikkszám Levegő Füstelvezetés megnevezés Függőleges Vízszintes φ80 TOLDÓCSŐ 0,5m (sima/tokos) 1KWMA38A 0,5 0,5 1,0 1m (sima/tokos) 1KWMA83A 1,0 1,0 2,0 2m (sima/tokos) 1KWMA06K 2,0 2,0 4,0 ÍV 45 (tokos/tokos) 1KWMA01K 1,2 2,2 45 (sima/tokos) 1KWMA65A 1,2 2,2 90 (tokos/tokos) 1KWMA02K 2,0 3,0 90 (sima/tokos) 1KWMA82A 1,5 2,5 90 (sima/tokos) + mérőpont 1KWMA70U 1,5 2,5 CSONK mérőponttal 1KWMA16U 0,2 0,2 kondenzvíz leválasztóval 1KWMA55U - 3,0 T-IDOM kondenzvíz leválasztóval 1KWMA05K - 7,0 FALI KIVEZETŐ levegőre 1KWMA85A 2,0 - ELEM füstre, szél elleni védelemmel 1KWMA86A - 5,0 KÉMÉNY tetőátvezetés ikercsatlakozóval φ80/φ80 1KWMA84U - 12,0 koaxiális tetőátvezetés + szűkítő 1KWMA83U + (φ125/φ80) 1KWMA86U - 4,0 φ100 BŐVÍTŐ φ80-ról φ100-ra 1KWMA03U 0,0 0,0 SZŰKÍTŐ φ100-ról φ80-ra 1,5 3,0 TOLDÓCSŐ 1m (sima/tokos) 1KWMA08K 0,4 0,4 0,8 ÍV 45 (sima/tokos) 1KWMA03K 0,6 1,0 90 (sima/tokos) 1KWMA04K 0,8 1,3 7

8 FALI KIVEZETŐ levegőre 1KWMA14K 1,5 - ELEM füstre, szél elleni védelemmel 1KWMA29K - 3,0 Ha zárt égésterű kazánokat természetes huzatú közös füstkürtőbe vagy egyedi kéményre kívánja kötni, a füstkürtőt, illetve a kéményt szakember kell, hogy tervezze az érvényes szabványok betartásával, és meg kell, hogy feleljen a ventilátorral ellátott zárt égésterű berendezéseknek. A kéményeknek és a füstkürtőknek az alábbi jellemzőkkel kell rendelkezniük: - Méretezésük az érvényes szabványokban megadott számítási móddal történjen - Az égéstermékek szempontjából hermetikusan, füst- és hőállóak, a kondenzvízzel szemben vízhatlanok - Keresztmetszetük kör, vagy négyszög alakú, függőleges menetűek elzáródások nélkül - A meleg füstöt elvezető vezetékek az éghető anyagoktól megfelelő távolságban vannak vagy szigeteltek - Szintenként csak egy berendezésre lehetnek rákötve - Csak egyféle típusú berendezésre lehetnek rákötve (vagy mindegyik rásegített szellőzésű berendezésre, vagy mindegyik természetes szellőzésűre kell, hogy bekötve legyen) - A fő vezetékekben nem lehet mechanikus elszívó eszköz - Állandó működési feltételek között teljes hosszában kisebb a belső nyomás - Alul egy szilárd anyagú és esetleges kondenzvíz gyűjtőkamra kell, hogy legyen, amelyen hermetikusan záródó ajtó van. 2 Kiegészítők 2.1 Szobatermosztát: Open Therm Az Open Therm bus-rendszerben működő modern digitális technikájának köszönhetően kétirányú, kétvezetékes interaktív kommunikációt valósít meg a kazán és a helyiség-hőfokszabályozó között. Heti programozás valósítható meg. A szobahőmérséklet figyelembevételével végez lángmodulációt a pontosabb szabályzás érdekében, amivel gazdaságosabb, energiatakarékosabb szabályzás valósítható meg. A gázkészülék programozható illetve a beállított értékek a digitális kijelzőn lekérdezhetők. A hagyományos termosztátokhoz képest sokkal pontosabban követi a beállított értéket (szobahőmérséklet). Meghibásodás esetén a fűtőberendezés hibajelet küld a termosztátnak. A hiba elhárításáig folyamatosan villogva kiírja a hiba kódját. Az utolsó tíz hibajelet a kazán tárolja, és az Open Therm termosztáton keresztül is lekérdezhető. A szobatermosztátnak feszültségmentes kapcsolóval kell rendelkeznie és a kazán vezérléséhez kéterű, gyengeáramú vezetékekkel kell csatlakoztatni. Emiatt ne csatlakoztassunk rá 230V-ot, mert helyrehozhatatlan kár keletkezik a gázkészülékben. Ezt a gyengeáramú vezetéket 230V-os vezetékkel ne vezessük egy csatornában vagy 30cm-es távolságon belül párhuzamosan, mert olyan feszültségek indukálódhatnak, melyek a vezérlésbe belezavarnak. 3 Megfelelőségi nyilatkozat 8
