Tervezési segédlet. Ferroli DIVAtop. nyílt égésterű HC24, HC32 és zárt égésterű HF24, HF32. fali gázkazánokhoz

Átírás

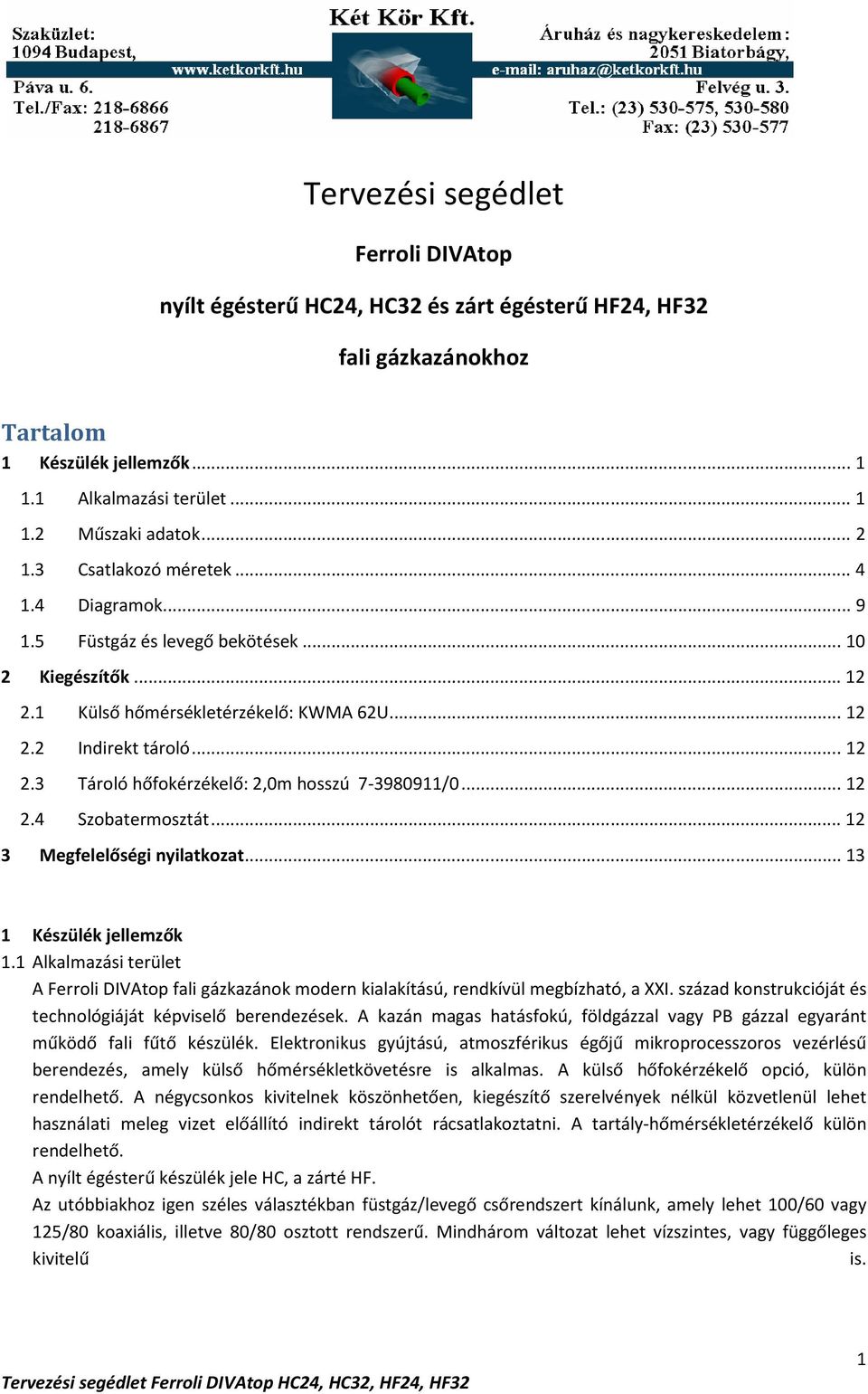

1 Tervezési segédlet Ferroli DIVAtop nyílt égésterű HC24, HC32 és zárt égésterű HF24, HF32 fali gázkazánokhoz Tartalom 1 Készülék jellemzők Alkalmazási terület Műszaki adatok Csatlakozó méretek Diagramok Füstgáz és levegő bekötések Kiegészítők Külső hőmérsékletérzékelő: KWMA 62U Indirekt tároló Tároló hőfokérzékelő: 2,0m hosszú / Szobatermosztát Megfelelőségi nyilatkozat Készülék jellemzők 1.1 Alkalmazási terület A Ferroli DIVAtop fali gázkazánok modern kialakítású, rendkívül megbízható, a XXI. század konstrukcióját és technológiáját képviselő berendezések. A kazán magas hatásfokú, földgázzal vagy PB gázzal egyaránt működő fali fűtő készülék. Elektronikus gyújtású, atmoszférikus égőjű mikroprocesszoros vezérlésű berendezés, amely külső hőmérsékletkövetésre is alkalmas. A külső hőfokérzékelő opció, külön rendelhető. A négycsonkos kivitelnek köszönhetően, kiegészítő szerelvények nélkül közvetlenül lehet használati meleg vizet előállító indirekt tárolót rácsatlakoztatni. A tartály-hőmérsékletérzékelő külön rendelhető. A nyílt égésterű készülék jele HC, a zárté HF. Az utóbbiakhoz igen széles választékban füstgáz/levegő csőrendszert kínálunk, amely lehet 100/60 vagy 125/80 koaxiális, illetve 80/80 osztott rendszerű. Mindhárom változat lehet vízszintes, vagy függőleges kivitelű is. 1

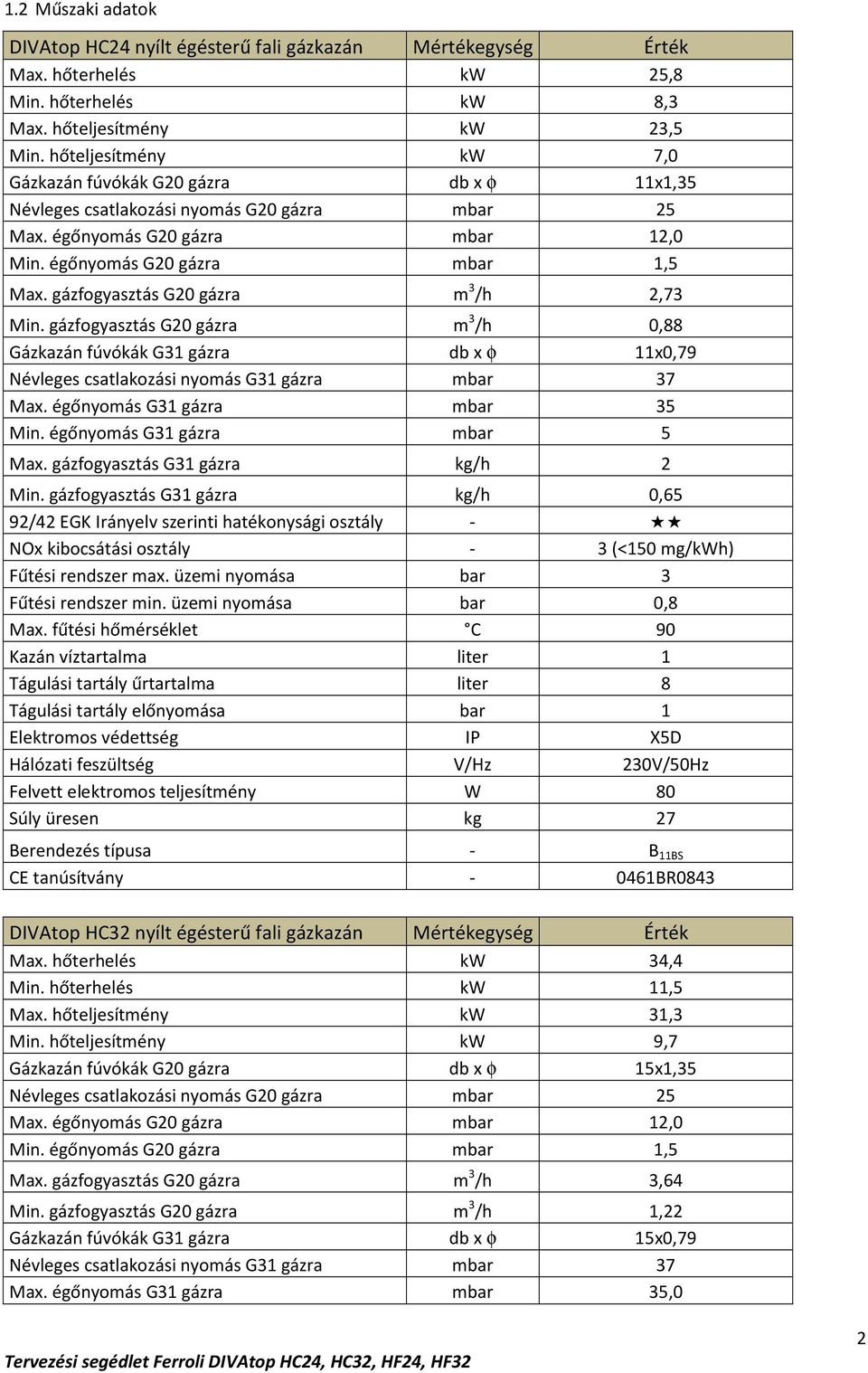

2 1.2 Műszaki adatok DIVAtop HC24 nyílt égésterű fali gázkazán Mértékegység Érték Max. hőterhelés kw 25,8 Min. hőterhelés kw 8,3 Max. hőteljesítmény kw 23,5 Min. hőteljesítmény kw 7,0 Gázkazán fúvókák G20 gázra db x φ 11x1,35 Névleges csatlakozási nyomás G20 gázra mbar 25 Max. égőnyomás G20 gázra mbar 12,0 Min. égőnyomás G20 gázra mbar 1,5 Max. gázfogyasztás G20 gázra m 3 /h 2,73 Min. gázfogyasztás G20 gázra m 3 /h 0,88 Gázkazán fúvókák G31 gázra db x φ 11x0,79 Névleges csatlakozási nyomás G31 gázra mbar 37 Max. égőnyomás G31 gázra mbar 35 Min. égőnyomás G31 gázra mbar 5 Max. gázfogyasztás G31 gázra kg/h 2 Min. gázfogyasztás G31 gázra kg/h 0,65 92/42 EGK Irányelv szerinti hatékonysági osztály - NOx kibocsátási osztály - 3 (<150 mg/kwh) Fűtési rendszer max. üzemi nyomása bar 3 Fűtési rendszer min. üzemi nyomása bar 0,8 Max. fűtési hőmérséklet C 90 Kazán víztartalma liter 1 Tágulási tartály űrtartalma liter 8 Tágulási tartály előnyomása bar 1 Elektromos védettség IP X5D Hálózati feszültség V/Hz 230V/50Hz Felvett elektromos teljesítmény W 80 Súly üresen kg 27 Berendezés típusa - B 11BS CE tanúsítvány BR0843 DIVAtop HC32 nyílt égésterű fali gázkazán Mértékegység Érték Max. hőterhelés kw 34,4 Min. hőterhelés kw 11,5 Max. hőteljesítmény kw 31,3 Min. hőteljesítmény kw 9,7 Gázkazán fúvókák G20 gázra db x φ 15x1,35 Névleges csatlakozási nyomás G20 gázra mbar 25 Max. égőnyomás G20 gázra mbar 12,0 Min. égőnyomás G20 gázra mbar 1,5 Max. gázfogyasztás G20 gázra m 3 /h 3,64 Min. gázfogyasztás G20 gázra m 3 /h 1,22 Gázkazán fúvókák G31 gázra db x φ 15x0,79 Névleges csatlakozási nyomás G31 gázra mbar 37 Max. égőnyomás G31 gázra mbar 35,0 2

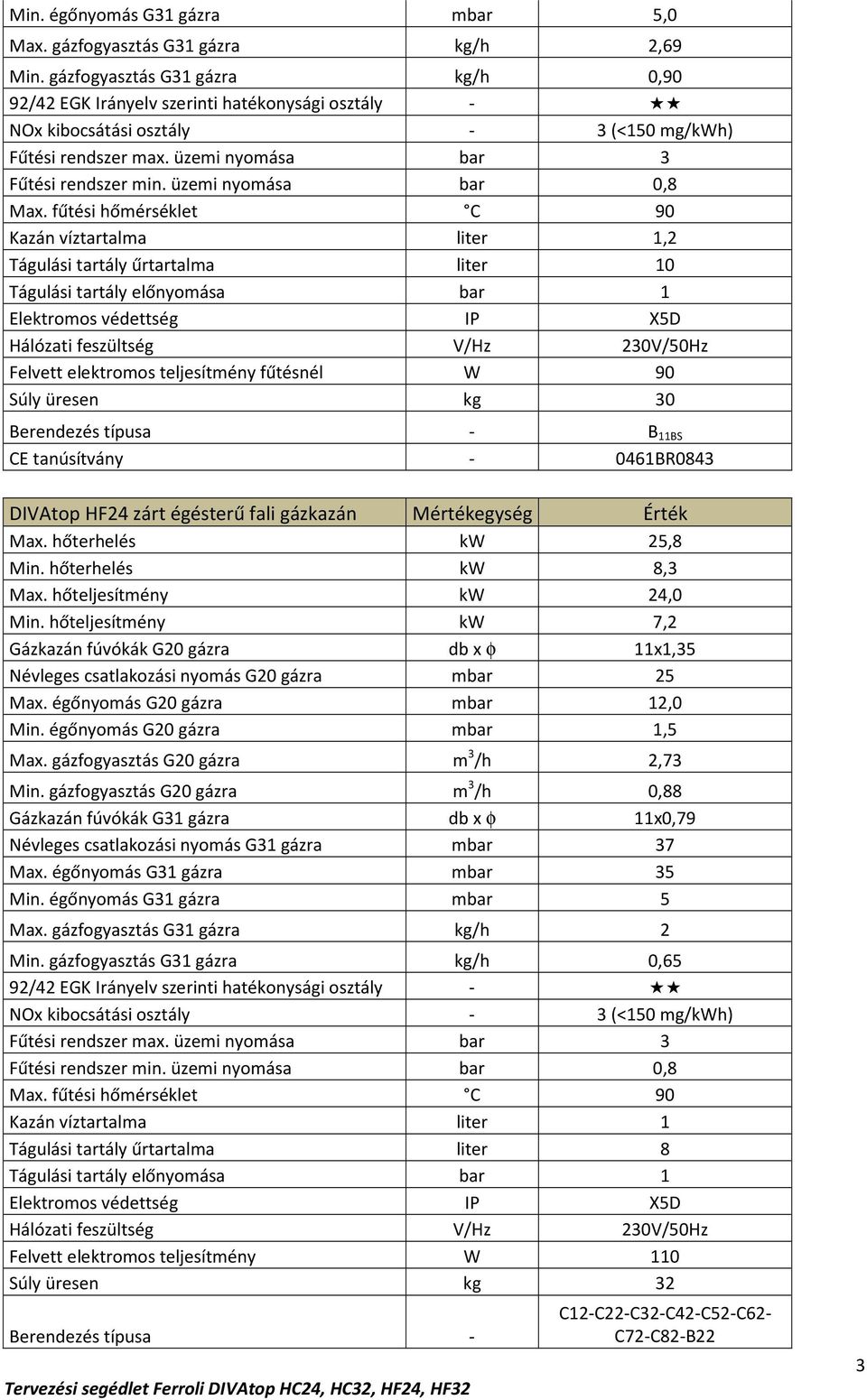

3 Min. égőnyomás G31 gázra mbar 5,0 Max. gázfogyasztás G31 gázra kg/h 2,69 Min. gázfogyasztás G31 gázra kg/h 0,90 92/42 EGK Irányelv szerinti hatékonysági osztály - NOx kibocsátási osztály - 3 (<150 mg/kwh) Fűtési rendszer max. üzemi nyomása bar 3 Fűtési rendszer min. üzemi nyomása bar 0,8 Max. fűtési hőmérséklet C 90 Kazán víztartalma liter 1,2 Tágulási tartály űrtartalma liter 10 Tágulási tartály előnyomása bar 1 Elektromos védettség IP X5D Hálózati feszültség V/Hz 230V/50Hz Felvett elektromos teljesítmény fűtésnél W 90 Súly üresen kg 30 Berendezés típusa - B 11BS CE tanúsítvány BR0843 DIVAtop HF24 zárt égésterű fali gázkazán Mértékegység Érték Max. hőterhelés kw 25,8 Min. hőterhelés kw 8,3 Max. hőteljesítmény kw 24,0 Min. hőteljesítmény kw 7,2 Gázkazán fúvókák G20 gázra db x φ 11x1,35 Névleges csatlakozási nyomás G20 gázra mbar 25 Max. égőnyomás G20 gázra mbar 12,0 Min. égőnyomás G20 gázra mbar 1,5 Max. gázfogyasztás G20 gázra m 3 /h 2,73 Min. gázfogyasztás G20 gázra m 3 /h 0,88 Gázkazán fúvókák G31 gázra db x φ 11x0,79 Névleges csatlakozási nyomás G31 gázra mbar 37 Max. égőnyomás G31 gázra mbar 35 Min. égőnyomás G31 gázra mbar 5 Max. gázfogyasztás G31 gázra kg/h 2 Min. gázfogyasztás G31 gázra kg/h 0,65 92/42 EGK Irányelv szerinti hatékonysági osztály - NOx kibocsátási osztály - 3 (<150 mg/kwh) Fűtési rendszer max. üzemi nyomása bar 3 Fűtési rendszer min. üzemi nyomása bar 0,8 Max. fűtési hőmérséklet C 90 Kazán víztartalma liter 1 Tágulási tartály űrtartalma liter 8 Tágulási tartály előnyomása bar 1 Elektromos védettség IP X5D Hálózati feszültség V/Hz 230V/50Hz Felvett elektromos teljesítmény W 110 Súly üresen kg 32 Berendezés típusa - C12-C22-C32-C42-C52-C62- C72-C82-B22 3

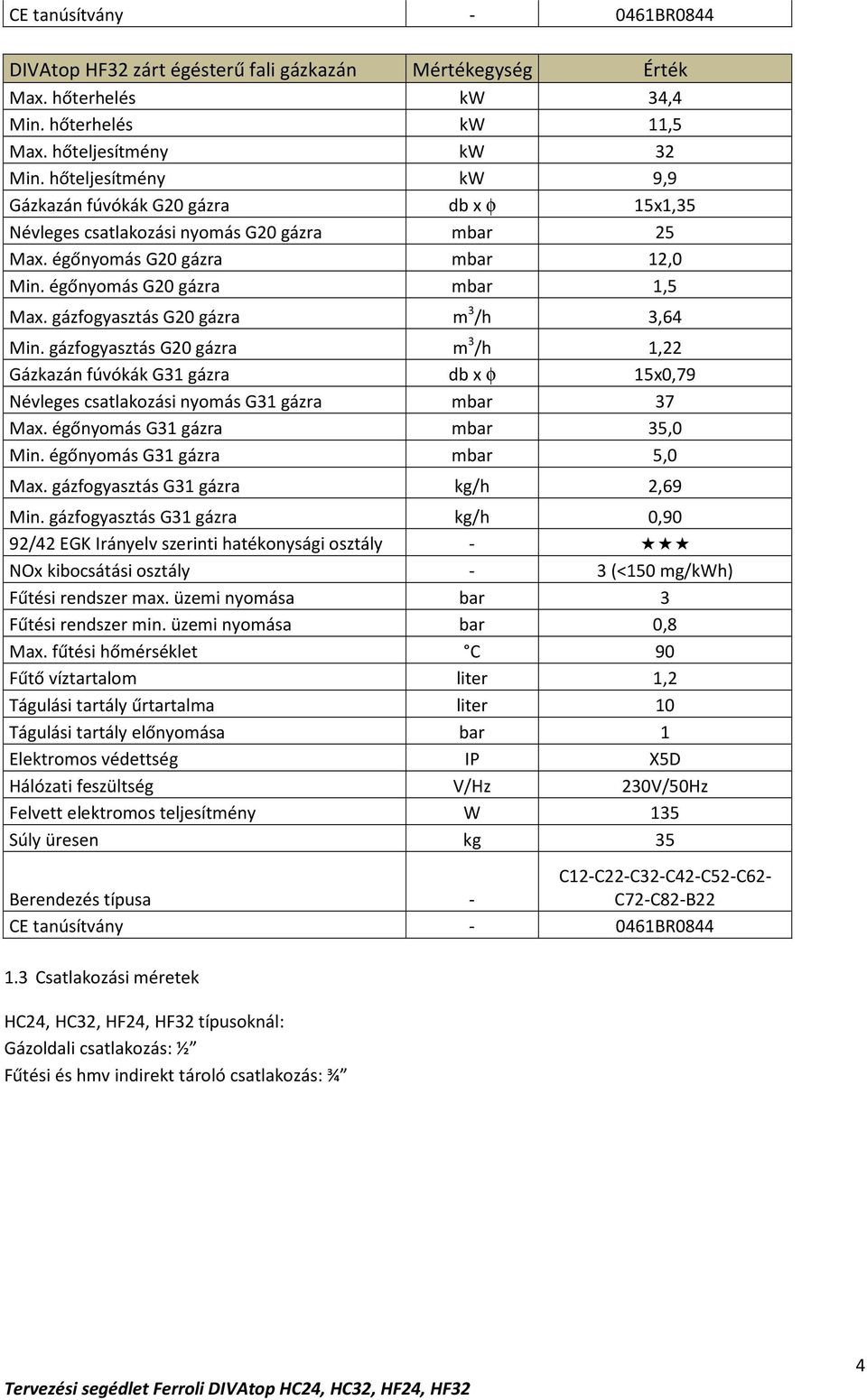

4 CE tanúsítvány BR0844 DIVAtop HF32 zárt égésterű fali gázkazán Mértékegység Érték Max. hőterhelés kw 34,4 Min. hőterhelés kw 11,5 Max. hőteljesítmény kw 32 Min. hőteljesítmény kw 9,9 Gázkazán fúvókák G20 gázra db x φ 15x1,35 Névleges csatlakozási nyomás G20 gázra mbar 25 Max. égőnyomás G20 gázra mbar 12,0 Min. égőnyomás G20 gázra mbar 1,5 Max. gázfogyasztás G20 gázra m 3 /h 3,64 Min. gázfogyasztás G20 gázra m 3 /h 1,22 Gázkazán fúvókák G31 gázra db x φ 15x0,79 Névleges csatlakozási nyomás G31 gázra mbar 37 Max. égőnyomás G31 gázra mbar 35,0 Min. égőnyomás G31 gázra mbar 5,0 Max. gázfogyasztás G31 gázra kg/h 2,69 Min. gázfogyasztás G31 gázra kg/h 0,90 92/42 EGK Irányelv szerinti hatékonysági osztály - NOx kibocsátási osztály - 3 (<150 mg/kwh) Fűtési rendszer max. üzemi nyomása bar 3 Fűtési rendszer min. üzemi nyomása bar 0,8 Max. fűtési hőmérséklet C 90 Fűtő víztartalom liter 1,2 Tágulási tartály űrtartalma liter 10 Tágulási tartály előnyomása bar 1 Elektromos védettség IP X5D Hálózati feszültség V/Hz 230V/50Hz Felvett elektromos teljesítmény W 135 Súly üresen kg 35 C12-C22-C32-C42-C52-C62- Berendezés típusa - C72-C82-B22 CE tanúsítvány BR Csatlakozási méretek HC24, HC32, HF24, HF32 típusoknál: Gázoldali csatlakozás: ½ Fűtési és hmv indirekt tároló csatlakozás: ¾ 4

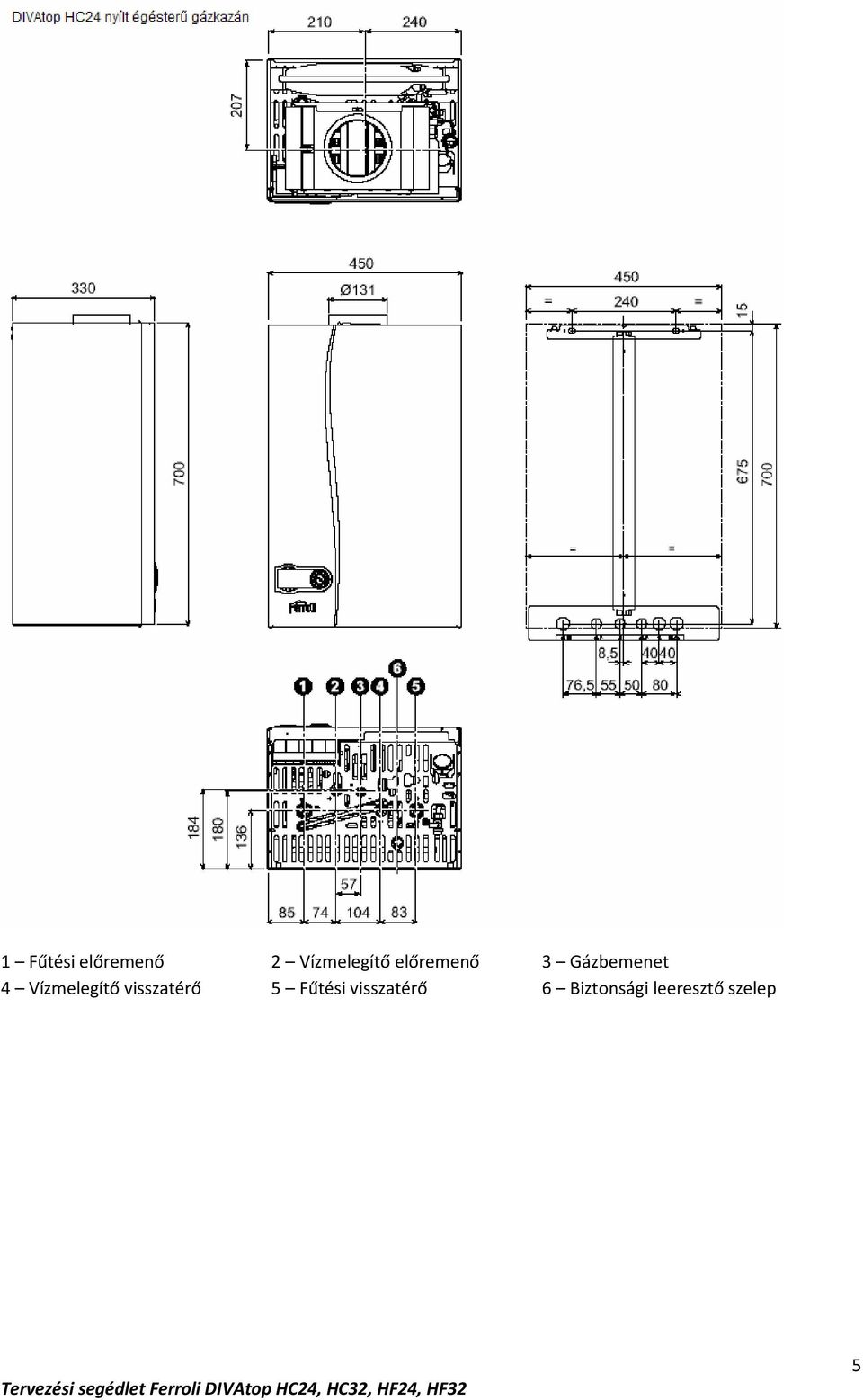

5 1 Fűtési előremenő 2 Vízmelegítő előremenő 3 Gázbemenet 4 Vízmelegítő visszatérő 5 Fűtési visszatérő 6 Biztonsági leeresztő szelep 5

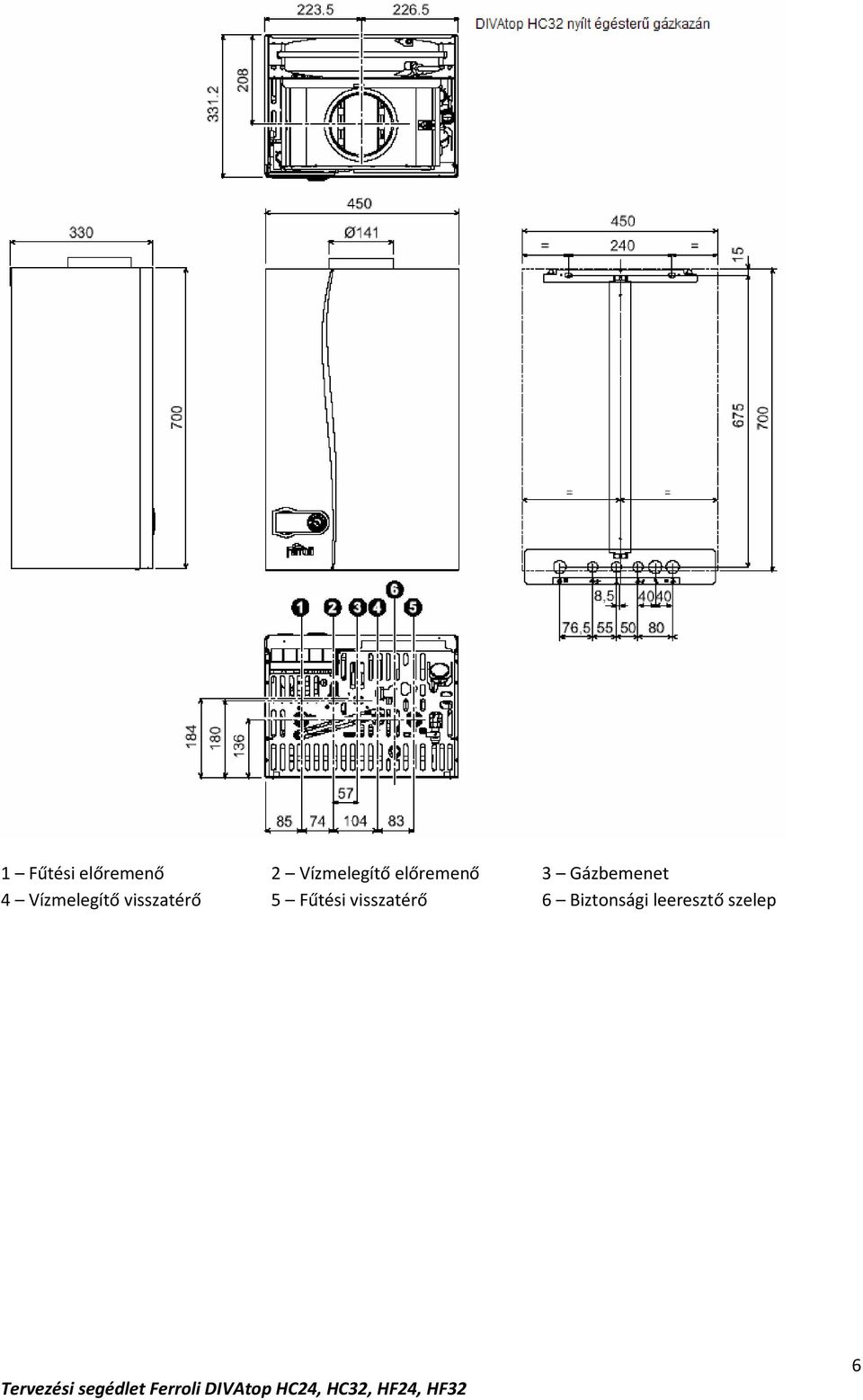

6 1 Fűtési előremenő 2 Vízmelegítő előremenő 3 Gázbemenet 4 Vízmelegítő visszatérő 5 Fűtési visszatérő 6 Biztonsági leeresztő szelep 6

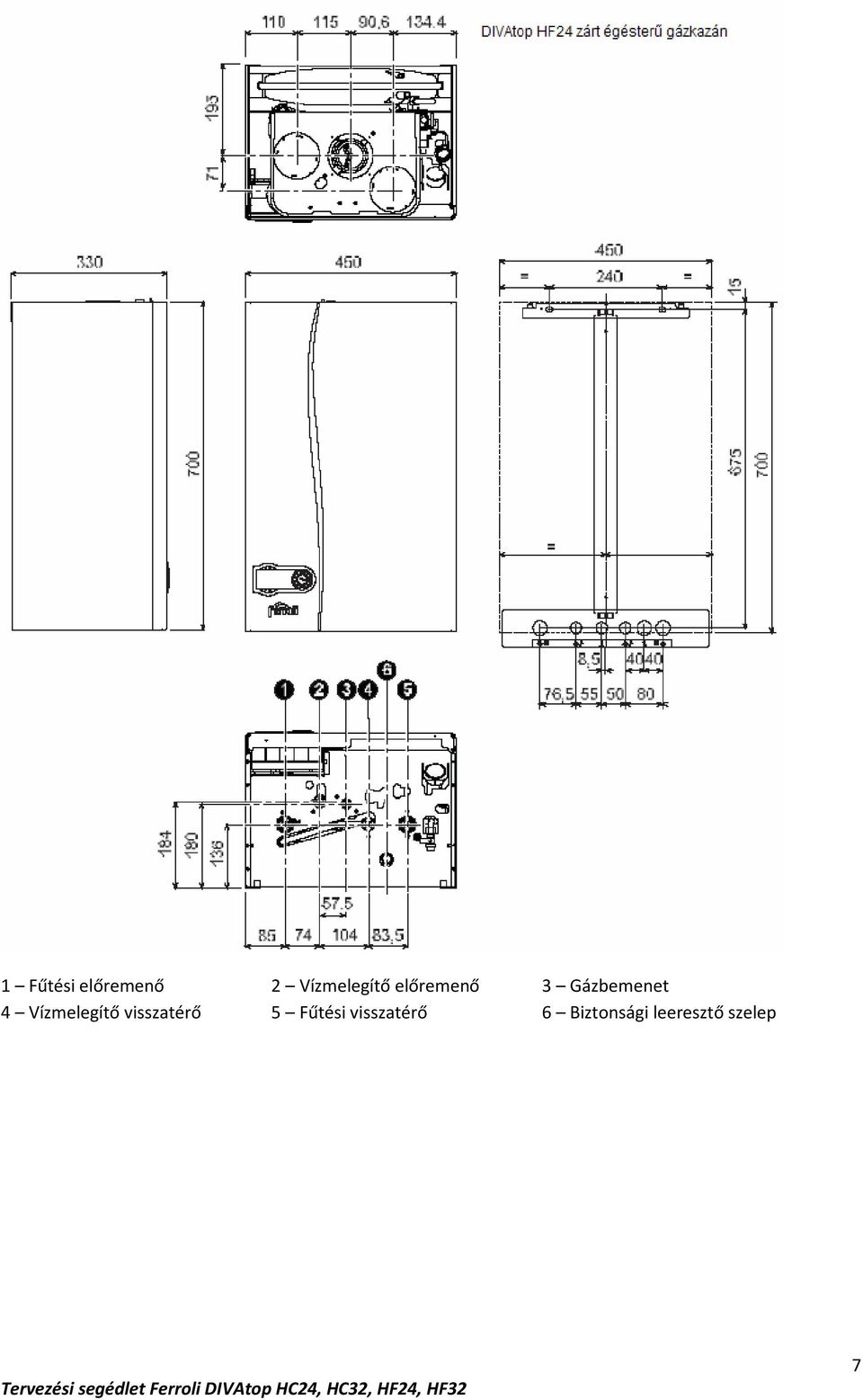

7 1 Fűtési előremenő 2 Vízmelegítő előremenő 3 Gázbemenet 4 Vízmelegítő visszatérő 5 Fűtési visszatérő 6 Biztonsági leeresztő szelep 7

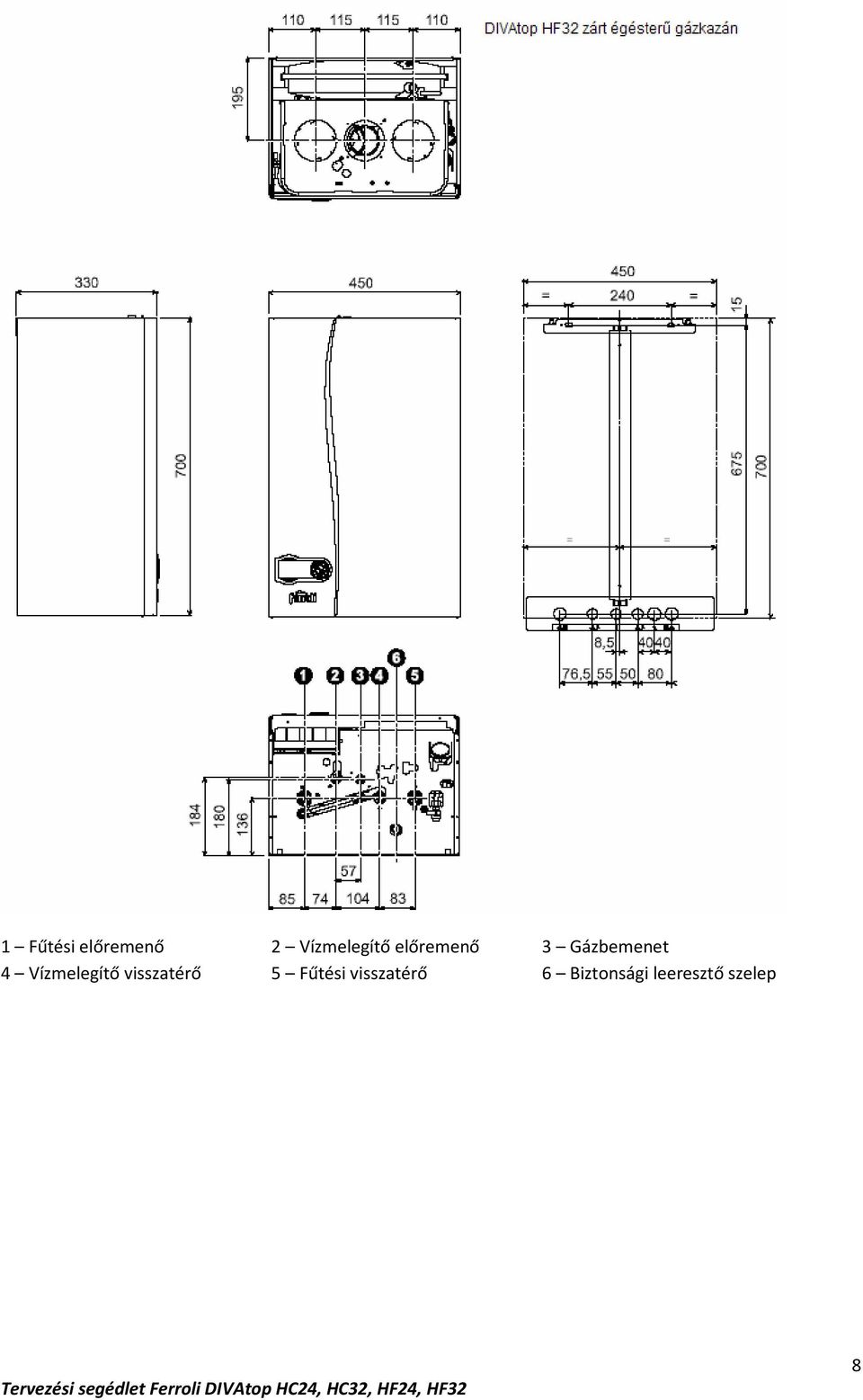

8 1 Fűtési előremenő 2 Vízmelegítő előremenő 3 Gázbemenet 4 Vízmelegítő visszatérő 5 Fűtési visszatérő 6 Biztonsági leeresztő szelep 8

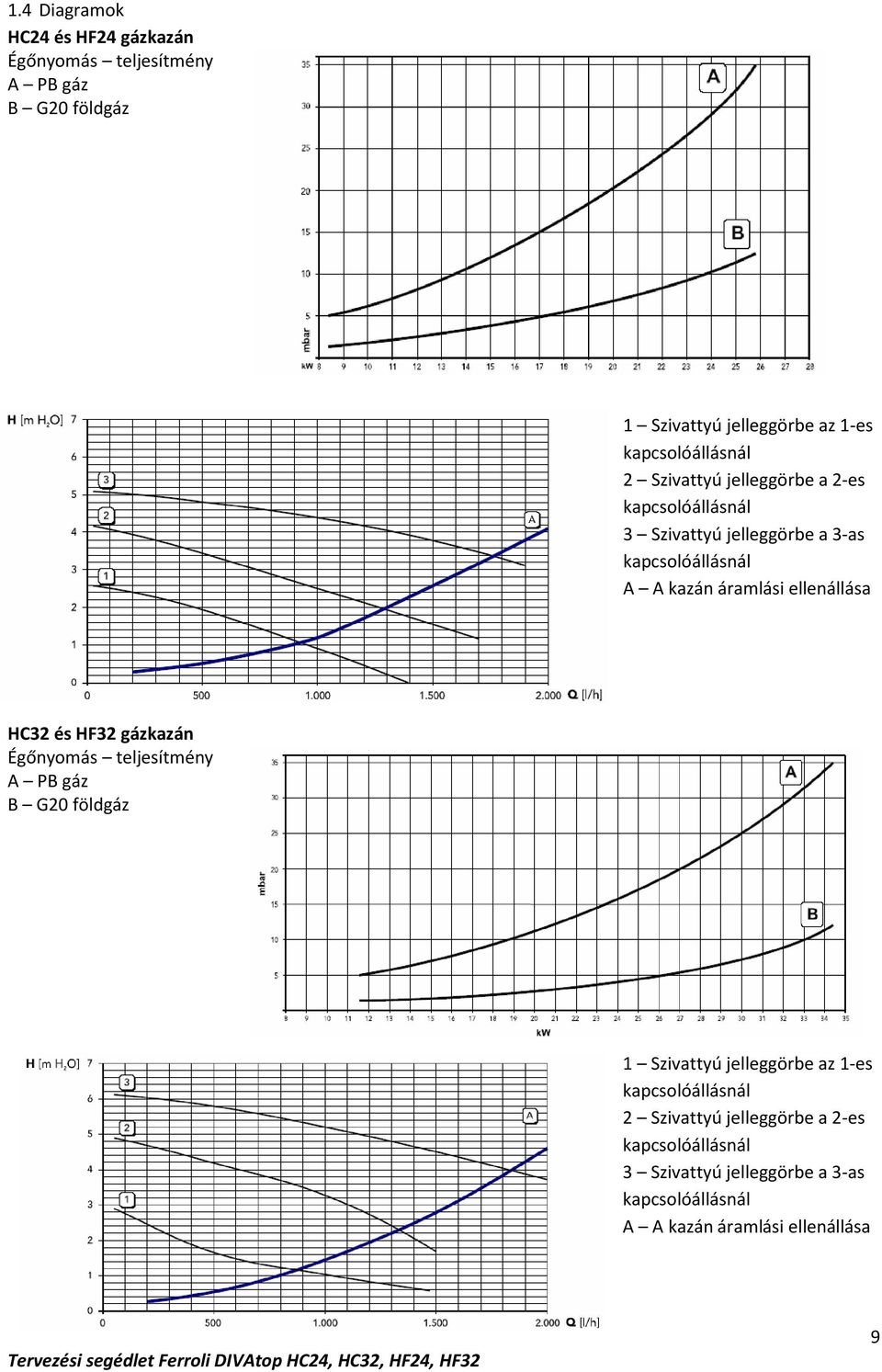

9 1.4 Diagramok HC24 és HF24 gázkazán Égőnyomás teljesítmény A PB gáz B G20 földgáz 1 Szivattyú jelleggörbe az 1-es kapcsolóállásnál 2 Szivattyú jelleggörbe a 2-es kapcsolóállásnál 3 Szivattyú jelleggörbe a 3-as kapcsolóállásnál A A kazán áramlási ellenállása HC32 és HF32 gázkazán Égőnyomás teljesítmény A PB gáz B G20 földgáz 1 Szivattyú jelleggörbe az 1-es kapcsolóállásnál 2 Szivattyú jelleggörbe a 2-es kapcsolóállásnál 3 Szivattyú jelleggörbe a 3-as kapcsolóállásnál A A kazán áramlási ellenállása 9

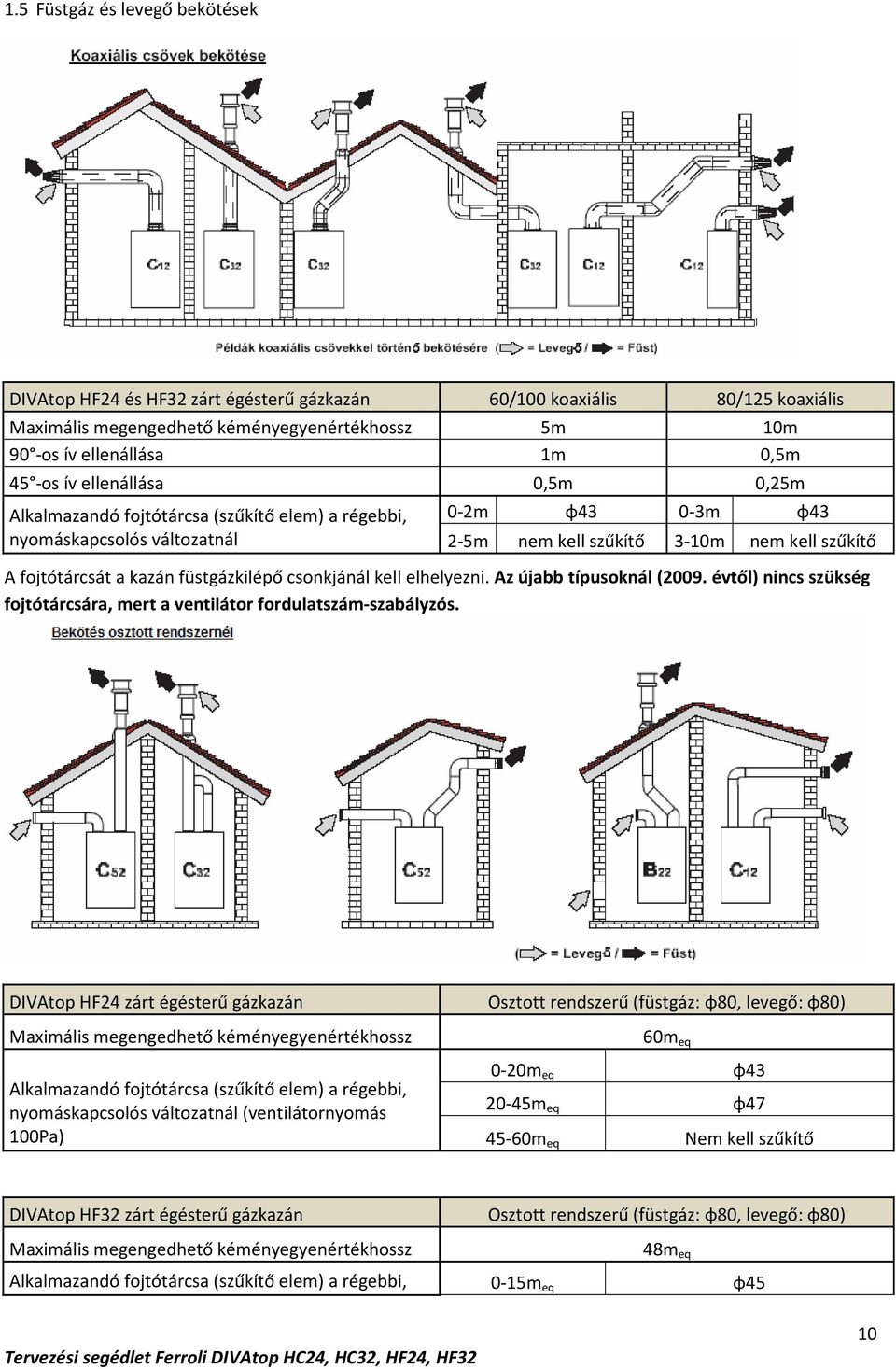

10 1.5 Füstgáz és levegő bekötések DIVAtop HF24 és HF32 zárt égésterű gázkazán 60/100 koaxiális 80/125 koaxiális Maximális megengedhető kéményegyenértékhossz 5m 10m 90 -os ív ellenállása 1m 0,5m 45 -os ív ellenállása 0,5m 0,25m Alkalmazandó fojtótárcsa (szűkítő elem) a régebbi, nyomáskapcsolós változatnál 0-2m φ43 0-3m φ43 2-5m nem kell szűkítő 3-10m nem kell szűkítő A fojtótárcsát a kazán füstgázkilépő csonkjánál kell elhelyezni. Az újabb típusoknál (2009. évtől) nincs szükség fojtótárcsára, mert a ventilátor fordulatszám-szabályzós. DIVAtop HF24 zárt égésterű gázkazán Osztott rendszerű (füstgáz: φ80, levegő: φ80) Maximális megengedhető kéményegyenértékhossz 60m eq 0-20m eq φ43 Alkalmazandó fojtótárcsa (szűkítő elem) a régebbi, nyomáskapcsolós változatnál (ventilátornyomás 20-45m eq φ47 100Pa) 45-60m eq Nem kell szűkítő DIVAtop HF32 zárt égésterű gázkazán Osztott rendszerű (füstgáz: φ80, levegő: φ80) Maximális megengedhető kéményegyenértékhossz 48m eq Alkalmazandó fojtótárcsa (szűkítő elem) a régebbi, 0-15m eq φ45 10

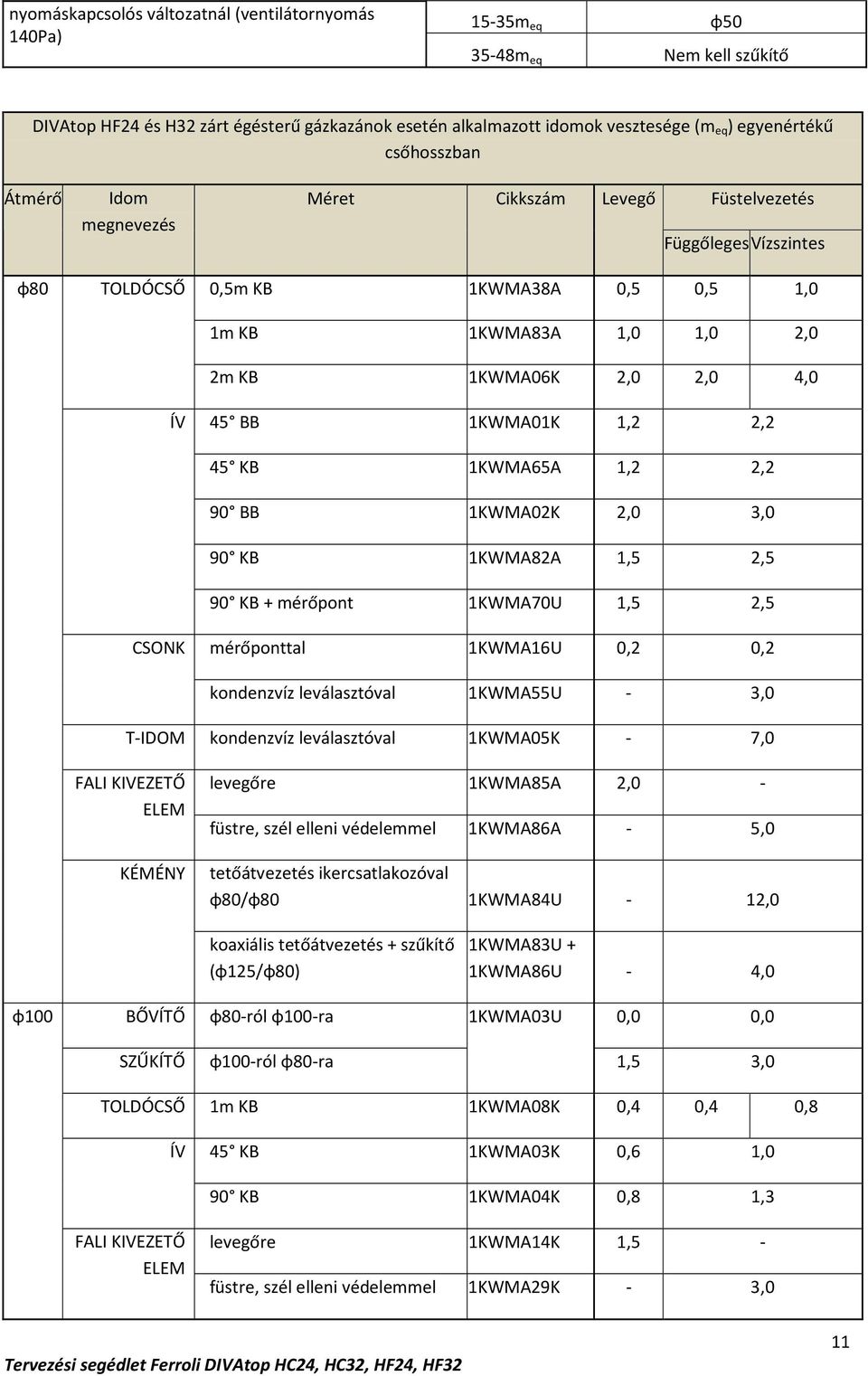

11 nyomáskapcsolós változatnál (ventilátornyomás 140Pa) 15-35m eq φ m eq Nem kell szűkítő DIVAtop HF24 és H32 zárt égésterű gázkazánok esetén alkalmazott idomok vesztesége (m eq ) egyenértékű csőhosszban Átmérő Idom megnevezés Méret Cikkszám Levegő Füstelvezetés Függőleges Vízszintes φ80 TOLDÓCSŐ ÍV CSONK 0,5m KB 1KWMA38A 0,5 0,5 1,0 1m KB 1KWMA83A 1,0 1,0 2,0 2m KB 1KWMA06K 2,0 2,0 4,0 45 BB 1KWMA01K 1,2 2,2 45 KB 1KWMA65A 1,2 2,2 90 BB 1KWMA02K 2,0 3,0 90 KB 1KWMA82A 1,5 2,5 90 KB + mérőpont 1KWMA70U 1,5 2,5 mérőponttal 1KWMA16U 0,2 0,2 kondenzvíz leválasztóval 1KWMA55U - 3,0 T-IDOM kondenzvíz leválasztóval 1KWMA05K - 7,0 FALI KIVEZETŐ ELEM KÉMÉNY levegőre 1KWMA85A 2,0 - füstre, szél elleni védelemmel 1KWMA86A - 5,0 tetőátvezetés ikercsatlakozóval φ80/φ80 1KWMA84U - 12,0 koaxiális tetőátvezetés + szűkítő (φ125/φ80) 1KWMA83U + 1KWMA86U - 4,0 φ100 BŐVÍTŐ φ80-ról φ100-ra 1KWMA03U 0,0 0,0 SZŰKÍTŐ φ100-ról φ80-ra 1,5 3,0 TOLDÓCSŐ 1m KB 1KWMA08K 0,4 0,4 0,8 ÍV 45 KB 1KWMA03K 0,6 1,0 90 KB 1KWMA04K 0,8 1,3 FALI KIVEZETŐ ELEM levegőre 1KWMA14K 1,5 - füstre, szél elleni védelemmel 1KWMA29K - 3,0 11

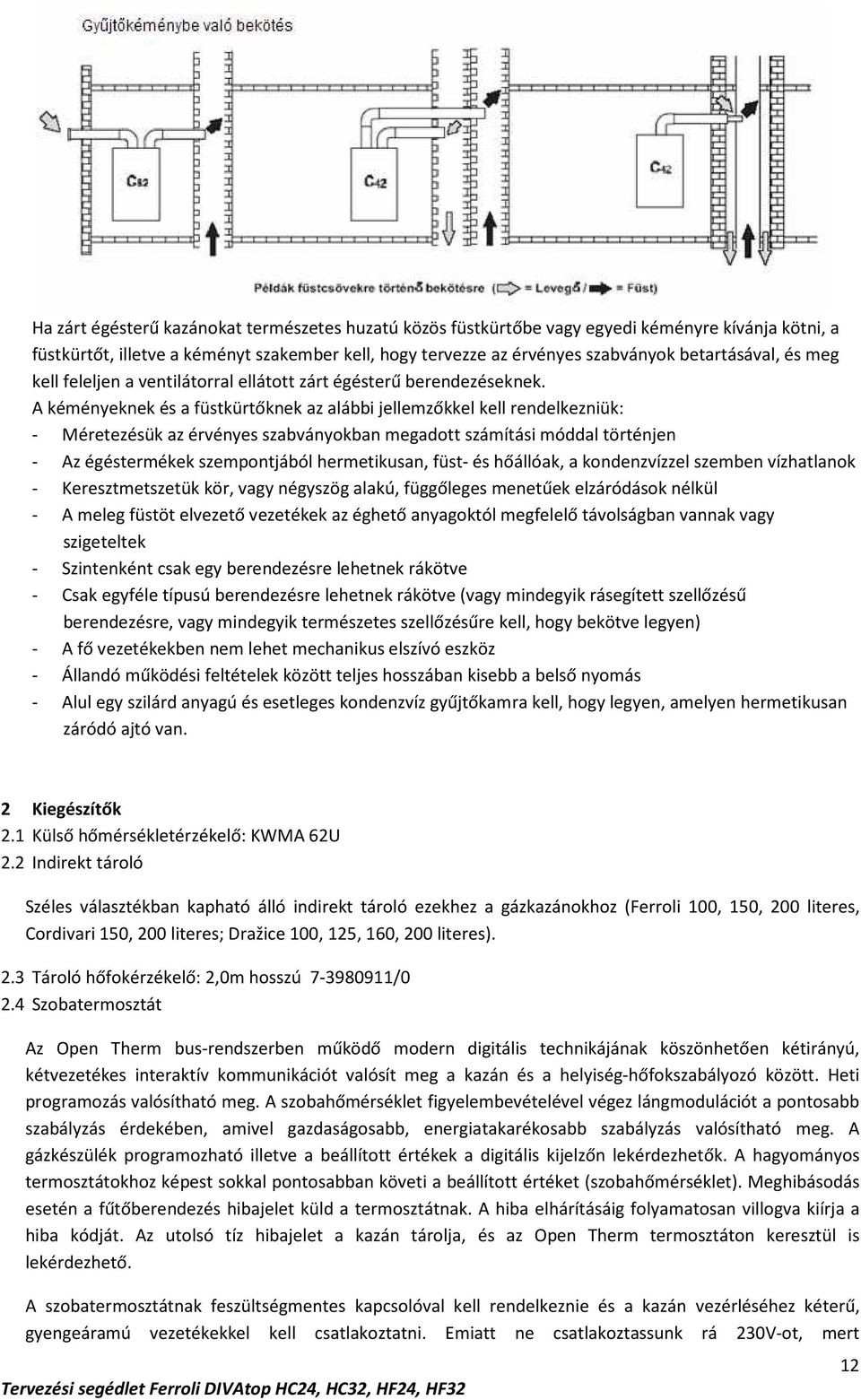

12 Ha zárt égésterű kazánokat természetes huzatú közös füstkürtőbe vagy egyedi kéményre kívánja kötni, a füstkürtőt, illetve a kéményt szakember kell, hogy tervezze az érvényes szabványok betartásával, és meg kell feleljen a ventilátorral ellátott zárt égésterű berendezéseknek. A kéményeknek és a füstkürtőknek az alábbi jellemzőkkel kell rendelkezniük: - Méretezésük az érvényes szabványokban megadott számítási móddal történjen - Az égéstermékek szempontjából hermetikusan, füst- és hőállóak, a kondenzvízzel szemben vízhatlanok - Keresztmetszetük kör, vagy négyszög alakú, függőleges menetűek elzáródások nélkül - A meleg füstöt elvezető vezetékek az éghető anyagoktól megfelelő távolságban vannak vagy szigeteltek - Szintenként csak egy berendezésre lehetnek rákötve - Csak egyféle típusú berendezésre lehetnek rákötve (vagy mindegyik rásegített szellőzésű berendezésre, vagy mindegyik természetes szellőzésűre kell, hogy bekötve legyen) - A fő vezetékekben nem lehet mechanikus elszívó eszköz - Állandó működési feltételek között teljes hosszában kisebb a belső nyomás - Alul egy szilárd anyagú és esetleges kondenzvíz gyűjtőkamra kell, hogy legyen, amelyen hermetikusan záródó ajtó van. 2 Kiegészítők 2.1 Külső hőmérsékletérzékelő: KWMA 62U 2.2 Indirekt tároló Széles választékban kapható álló indirekt tároló ezekhez a gázkazánokhoz (Ferroli 100, 150, 200 literes, Cordivari 150, 200 literes; Dražice 100, 125, 160, 200 literes). 2.3 Tároló hőfokérzékelő: 2,0m hosszú /0 2.4 Szobatermosztát Az Open Therm bus-rendszerben működő modern digitális technikájának köszönhetően kétirányú, kétvezetékes interaktív kommunikációt valósít meg a kazán és a helyiség-hőfokszabályozó között. Heti programozás valósítható meg. A szobahőmérséklet figyelembevételével végez lángmodulációt a pontosabb szabályzás érdekében, amivel gazdaságosabb, energiatakarékosabb szabályzás valósítható meg. A gázkészülék programozható illetve a beállított értékek a digitális kijelzőn lekérdezhetők. A hagyományos termosztátokhoz képest sokkal pontosabban követi a beállított értéket (szobahőmérséklet). Meghibásodás esetén a fűtőberendezés hibajelet küld a termosztátnak. A hiba elhárításáig folyamatosan villogva kiírja a hiba kódját. Az utolsó tíz hibajelet a kazán tárolja, és az Open Therm termosztáton keresztül is lekérdezhető. A szobatermosztátnak feszültségmentes kapcsolóval kell rendelkeznie és a kazán vezérléséhez kéterű, gyengeáramú vezetékekkel kell csatlakoztatni. Emiatt ne csatlakoztassunk rá 230V-ot, mert 12

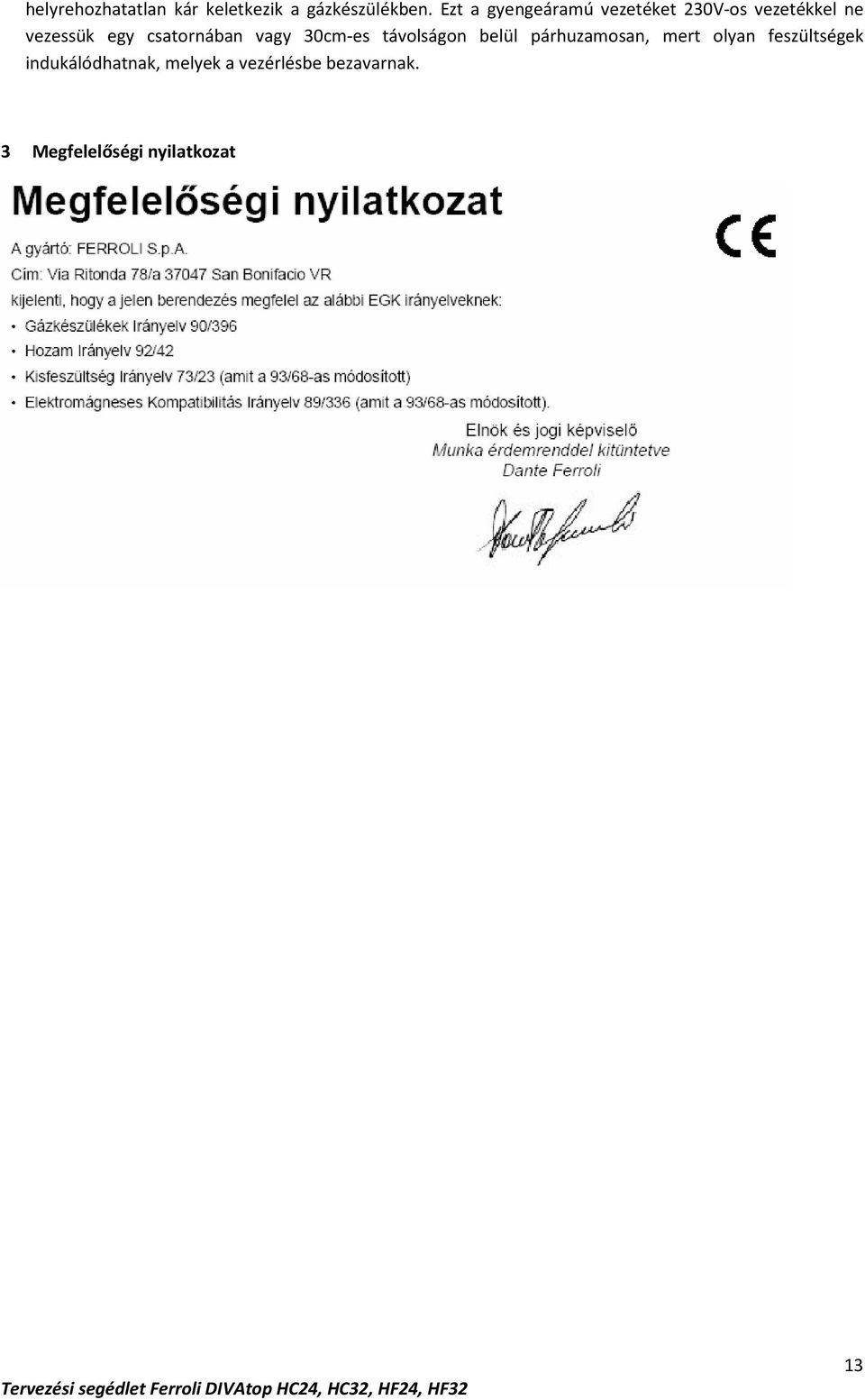

13 helyrehozhatatlan kár keletkezik a gázkészülékben. Ezt a gyengeáramú vezetéket 230V-os vezetékkel ne vezessük egy csatornában vagy 30cm-es távolságon belül párhuzamosan, mert olyan feszültségek indukálódhatnak, melyek a vezérlésbe bezavarnak. 3 Megfelelőségi nyilatkozat 13
